REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
GAU17705
Wartungsintervalle und Schmierdienst
HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen
Kilometern, durchgeführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähig-
keiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
STAND DES KILOMETERZÄHLERS
JAHRES-
(x 1000 km)
KONTRO-
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
1 6 12 18 24 LLE
1*Kraftstoffleitung• Kraftstoff- und Unterdruckschläuche auf Risse oder
Beschädigung kontrollieren.√√√√ √
• Zustand kontrollieren.
2Zündkerze• Reinigen und Abstand neu einstellen.√√
• Ersetzen.√√
3*Ventile• Ventilspiel kontrollieren.
• Einstellen.√√
4Luftfiltereinsatz• Ersetzen. Alle 20000 km
5*Riementrieb• Ersetzen. Alle 20000 km
• Das Fahrzeug auf ordnungsgemäßen Betrieb,
6*VorderradbremseFlüssigkeitsstand und auf Lecks überprüfen.√√ √ √√ √
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
• Das Fahrzeug auf ordnungsgemäßen Betrieb,
7*HinterradbremseFlüssigkeitsstand und auf Lecks überprüfen.√√ √ √√ √
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
1B9-F8199-G0.qxd 20/12/2005 07:08 Página 41

6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
STAND DES KILOMETERZÄHLERS
JAHRES-
(x 1000 km)
KONTRO-
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
1 6 12 18 24 LLE
8*Bremsschlauch• Auf Risse oder Beschädigung kontrollieren.√√√√ √• Ersetzen. Alle 4 Jahre
9*Räder• Rundlauf prüfen und auf Beschädigung kontrollieren.√√√√
• Profiltiefe prüfen und auf Beschädiung kontrollieren.
10 *Reifen• Ersetzen, falls nötig.
√√√√ √
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
11 *Radlager• Das Lager auf Lockerung oder Beschädigung kontrollieren.√√√√
• Das Spiel des Lagers kontrollieren und die Lenkung
12 *Lenkungslagerauf Schwergängigkeit prüfen.√√ √ √√
• Mit Lithiumseifenfett schmieren. Alle 20000 km
13 *Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
14Seitenständer, • Funktion prüfen.
Hauptständer• Schmieren.√√√√ √
15 *Seitenständerschalter• Funktion prüfen.√√ √ √√ √
16 *Teleskopgabel• Funktion prüfen und auf Öllecks kontrollieren.√√√√
17 *Federbeine• Funktion prüfen und die Stoßdämpfer auf
Öllecks kontrollieren.√√√√
18 *Kraftstoff-Einspritzung• Leerlaufdrehzahl kontrollieren.√√ √ √√ √
• Wechseln. (Siehe Seite 6-9.)√Wenn die Ölwechsel-Intervallanzeige
19Motorölaufleuchtet (alle 3000 km)
• Den Ölstand kontrollieren und das Fahrzeug auf
Öllecks prüfen.√Alle 3000 km
20 Ölfiltereinsatz • Ersetzen.√√√
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 42

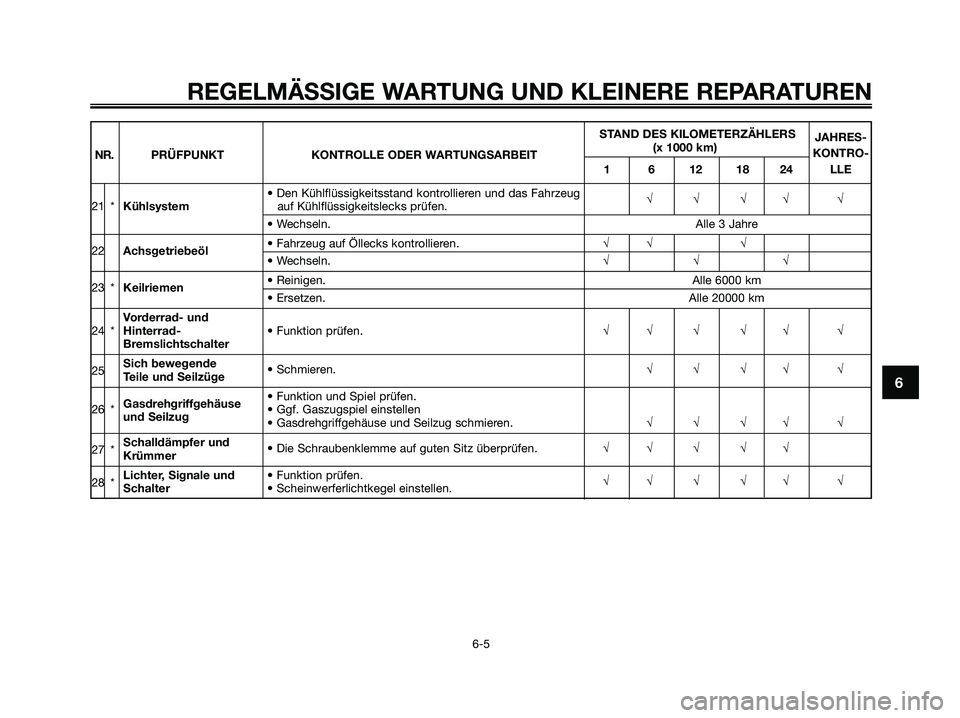

6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
STAND DES KILOMETERZÄHLERS
JAHRES-
(x 1000 km)
KONTRO-
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
1 6 12 18 24 LLE
• Den Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
21 *Kühlsystemauf Kühlflüssigkeitslecks prüfen.√√√√ √
• Wechseln. Alle 3 Jahre
22Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren.√√ √• Wechseln.√√√
23 *Keilriemen• Reinigen. Alle 6000 km• Ersetzen. Alle 20000 km
Vorderrad- und
24 *Hinterrad-• Funktion prüfen.√√ √ √√ √
Bremslichtschalter
25Sich bewegende
Teile und Seilzüge• Schmieren.√√√√ √
Gasdrehgriffgehäuse • Funktion und Spiel prüfen.
26 *
und Seilzug• Ggf. Gaszugspiel einstellen
• Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
27 *Schalldämpfer und
Krümmer• Die Schraubenklemme auf guten Sitz überprüfen.√√ √ √√
28 *Lichter, Signale und • Funktion prüfen.
Schalter• Scheinwerferlichtkegel einstellen.√√ √ √√ √
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 43

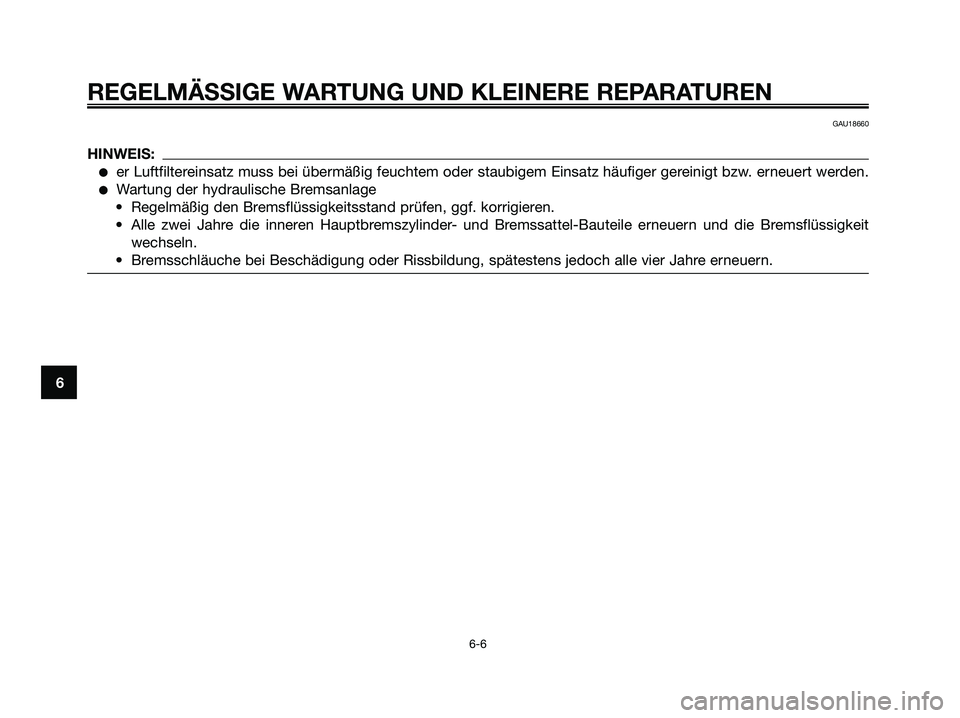

GAU18660
HINWEIS:
er Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit
wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 44

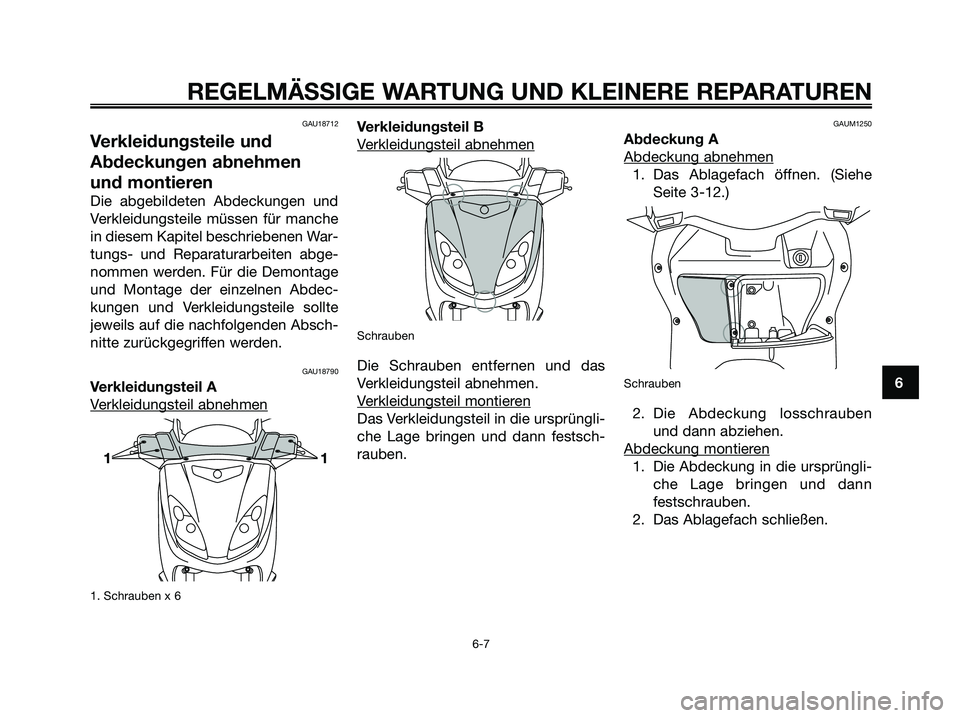

6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
GAU18712
Verkleidungsteile und
Abdeckungen abnehmen
und montieren
Die abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche
in diesem Kapitel beschriebenen War-
tungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage
und Montage der einzelnen Abdec-
kungen und Verkleidungsteile sollte
jeweils auf die nachfolgenden Absch-
nitte zurückgegriffen werden.
GAU18790
Verkleidungsteil A
V
erkleidungsteil abnehmen
1. Schrauben x 6
Verkleidungsteil B
V
erkleidungsteil abnehmen
Schrauben
Die Schrauben entfernen und das
Verkleidungsteil abnehmen.
V
erkleidungsteil montieren
Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann festsch-
rauben.
GAUM1250
Abdeckung A
Abdeckung abnehmen
1. Das Ablagefach öffnen. (Siehe
Seite 3-12.)
Schrauben
2. Die Abdeckung losschrauben
und dann abziehen.
Abdeckung montier
en
1. Die Abdeckung in die ursprüngli-
che Lage bringen und dann
festschrauben.
2. Das Ablagefach schließen.11
1B9-F8199-G0.qxd 20/12/2005 20:37 Página 45

GAUS1280
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bes-
tandteil des Motors und ist leicht zu
überprüfen. Da Verbrennungswärme
und Ablagerungen die Funktionstüch-
tigkeit der Kerze im Laufe der Zeit
vermindern, muß die Zündkerze in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle
herausgenommen und geprüft wer-
den. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zus-
tand des Motors.
Zündkerze ausbauen
1. Die Sitzbank öffnen. (Siehe Seite
3-12.)
2. Das Ablagefach unter der Sitz-
bank abschrauben.
1. Ablagefach
2. Abschrauben
3. Den Zündkerzenstecker abzie-
hen.
4. Die Zündkerze, wie in der Abbil-
dung dargestellt, mit dem Zünd-
kerzenschlüssel (Bordwerkzeug)
herausschrauben.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-
Isolatorfußes prüfen. Der die Mit-
telelektrode umgebende Porze-
llanisolator ist bei richtig
eingestelltem Motor und norma-
ler Fahrweise rehbraun.
HINWEIS:
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte der
Motor defekt sein. Versuchen Sie
nicht, derartige Probleme selbst zu
diagnostizieren. Lassen Sie stattdes-
sen das Motorrad von einer Yamaha-
Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschritte-
nen Abbrand der Mittelelektrode
und übermäßige Ölkohleablage-
rungen prüfen und ggf. erneuern.
Empfohlene Zündkerze:
NGK / CPR 9EA-9
1
2
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 46

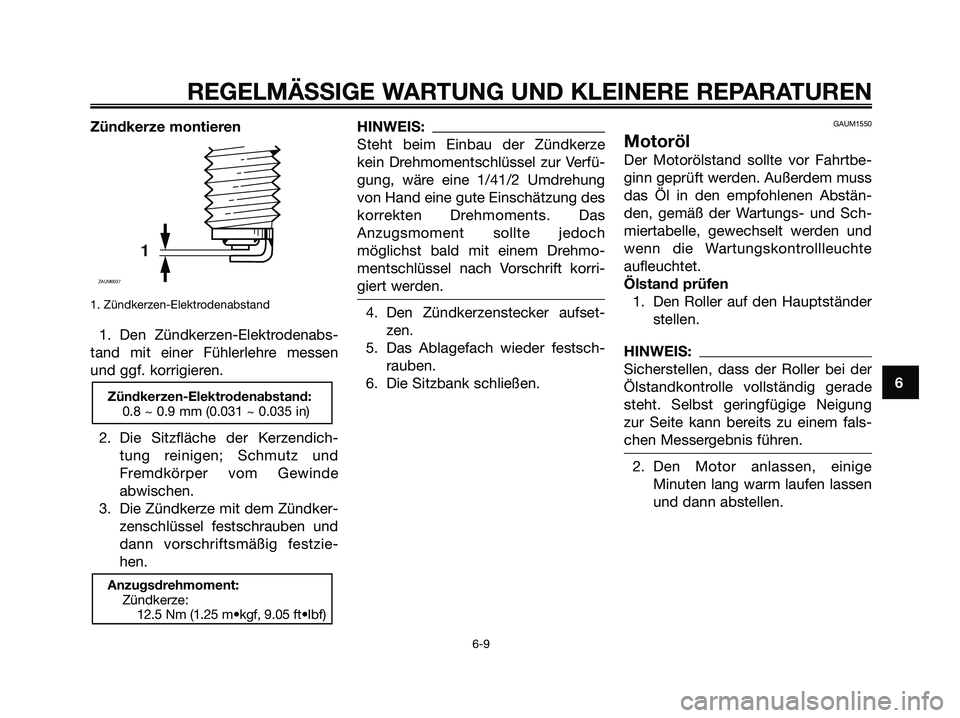

Zündkerze montieren
1. Zündkerzen-Elektrodenabstand
1. Den Zündkerzen-Elektrodenabs-
tand mit einer Fühlerlehre messen
und ggf. korrigieren.
2. Die Sitzfläche der Kerzendich-
tung reinigen; Schmutz und
Fremdkörper vom Gewinde
abwischen.
3. Die Zündkerze mit dem Zündker-
zenschlüssel festschrauben und
dann vorschriftsmäßig festzie-
hen.
HINWEIS:
Steht beim Einbau der Zündkerze
kein Drehmomentschlüssel zur Verfü-
gung, wäre eine 1/41/2 Umdrehung
von Hand eine gute Einschätzung des
korrekten Drehmoments. Das
Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmo-
mentschlüssel nach Vorschrift korri-
giert werden.
4. Den Zündkerzenstecker aufset-
zen.
5. Das Ablagefach wieder festsch-
rauben.
6. Die Sitzbank schließen.
GAUM1550
Motoröl
Der Motorölstand sollte vor Fahrtbe-
ginn geprüft werden. Außerdem muss
das Öl in den empfohlenen Abstän-
den, gemäß der Wartungs- und Sch-
miertabelle, gewechselt werden und
wenn die Wartungskontrollleuchte
aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer
stellen.
HINWEIS:
Sicherstellen, dass der Roller bei der
Ölstandkontrolle vollständig gerade
steht. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fals-
chen Messergebnis führen.
2. Den Motor anlassen, einige
Minuten lang warm laufen lassen
und dann abstellen.
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m•kgf, 9.05 ft•lbf)
Zündkerzen-Elektrodenabstand:
0.8 ~ 0.9 mm (0.031 ~ 0.035 in)
1
ZAUM0037
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 47

1. Motoröl-Einfüllschraubverschluß
2. Maximalstand-Markierung
3. Minimalstand-Markierung
3. Einige Minuten warten, damit
sich das Öl setzen kann. Dann
den Einfüllschraubverschluss
herausdrehen, den Messstab
abwischen, in die Einfüllöffnung
zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS:
Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markie-
rung befinden.
4. Falls der Ölstand unter der Mini-
malstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
5. Den Messstab in die Einfüllöff-
nung stecken und dann den Ein-
füllschraubverschluss fest zudre-
hen.
Motoröl wechseln
1. Den Motor anlassen, einige
Minuten lang warm laufen lassen
und dann abstellen.
2. Ein Ölauffanggefäß unter den
Motor stellen, um das Altöl auf-
zufangen.
1. Motoröl-Ablaßschraube
3. Den Einfüllschraubverschluss
und die Motoröl-Ablassschraubeherausdrehen, um das Motoröl
aus dem Kurbelgehäuse abzulas-
sen.
4. Die Unterlegscheibe auf Beschä-
digung überprüfen und, falls
beschädigt, erneuern.
1. Motoröl-Ablaßschraube
2. Unterlegscheibe
5. Die Motoröl-Ablassschraube
samt Unterlegscheibe montieren
und die Ablassschraube ansch-
ließend vorschriftsmäßig festzie-
hen.
Anzugsdrehmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m•kgf, 14.5 ft•lbf)
2
1
1
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
1B9-F8199-G0.qxd 20/12/2005 04:46 Página 48

HINWEIS:
Sicherstellen, dass die Unterlegschei-
be korrekt sitzt.
6. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und
dann den Einfüllschraubversch-
luss fest zudrehen.
GCA11670
ACHTUNG:
Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als
vorgeschrieben. Auch keine
Öle der Klasse “ENERGY CON-
SERVING II” oder höher ver-
wenden.
Darauf achten, dass keine
Fremdkörper in das Kurbel-
gehäuse gelangen.
7. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb
auf Öllecks überprüfen. Trittirgendwo Öl aus, den Motor
sofort abstellen und die Ursache
feststellen.
8. Ölwechsel-Intervallanzeige
zurückstellen. (Siehe Seite 3-7.)
GAU20060

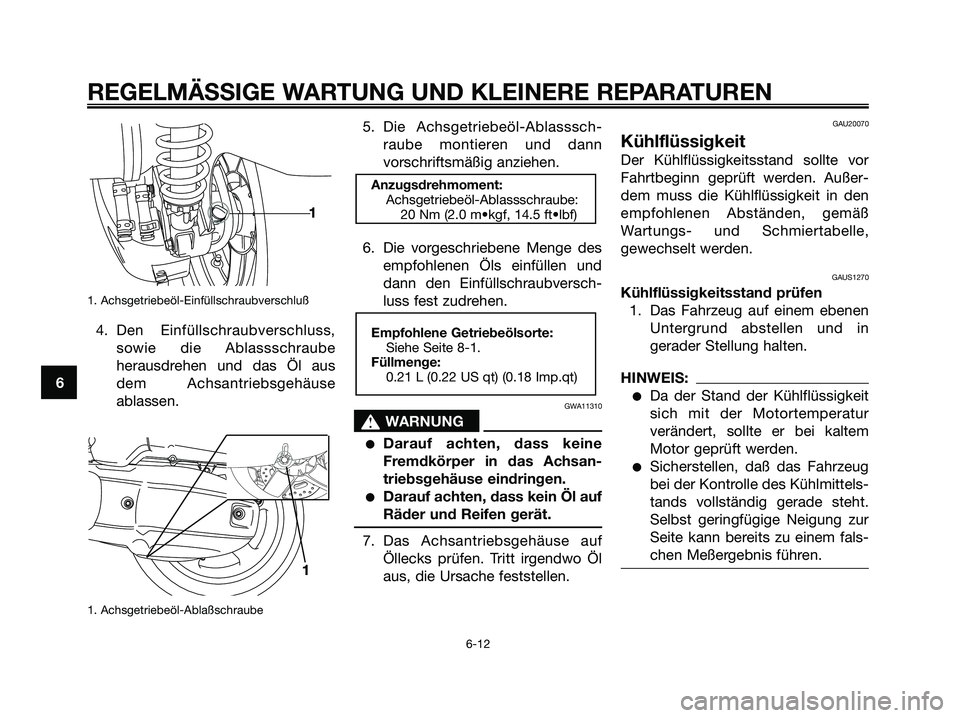

Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor
Fahrtbeginn auf Öllecks geprüft wer-
den. Treten Lecks auf, den Motorroller
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
Außerdem muss in den vorgeschrie-
benen Abständen, gemäß Wartungs-
und Schmiertabelle, das Achsgetrie-
beöl gewechselt werden.
1. Den Motor starten, den Motorro-
ller einige Minuten während der
Fahrt warm laufen lassen und
dann den Motor abstellen.
2. Den Roller auf den Hauptständer
stellen.
3. Ein Ölauffanggefäß unter das
Achsantriebsgehäuse stellen, um
das Altöl aufzufangen.
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
1.4 L (1.48 US qt) (1.23 Imp.qt)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 49

1. Achsgetriebeöl-Einfüllschraubverschluß
4. Den Einfüllschraubverschluss,
sowie die Ablassschraube
herausdrehen und das Öl aus
dem Achsantriebsgehäuse
ablassen.
1. Achsgetriebeöl-Ablaßschraube
5. Die Achsgetriebeöl-Ablasssch-
raube montieren und dann
vorschriftsmäßig anziehen.
6. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und
dann den Einfüllschraubversch-
luss fest zudrehen.
GWA11310
s s
WARNUNG
Darauf achten, dass keine
Fremdkörper in das Achsan-
triebsgehäuse eindringen.
Darauf achten, dass kein Öl auf
Räder und Reifen gerät.
7. Das Achsantriebsgehäuse auf
Öllecks prüfen. Tritt irgendwo Öl
aus, die Ursache feststellen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor
Fahrtbeginn geprüft werden. Außer-
dem muss die Kühlflüssigkeit in den
empfohlenen Abständen, gemäß
Wartungs- und Schmiertabelle,
gewechselt werden.
GAUS1270
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
HINWEIS:
Da der Stand der Kühlflüssigkeit
sich mit der Motortemperatur
verändert, sollte er bei kaltem
Motor geprüft werden.
Sicherstellen, daß das Fahrzeug
bei der Kontrolle des Kühlmittels-
tands vollständig gerade steht.
Selbst geringfügige Neigung zur
Seite kann bereits zu einem fals-
chen Meßergebnis führen.
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.21 L (0.22 US qt) (0.18 Imp.qt)
Anzugsdrehmoment:
Achsgetriebeöl-Ablassschraube:
20 Nm (2.0 m•kgf, 14.5 ft•lbf)
1
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 50
