YAMAHA XMAX 125 2006 Betriebsanleitungen (in German)

GAU23271

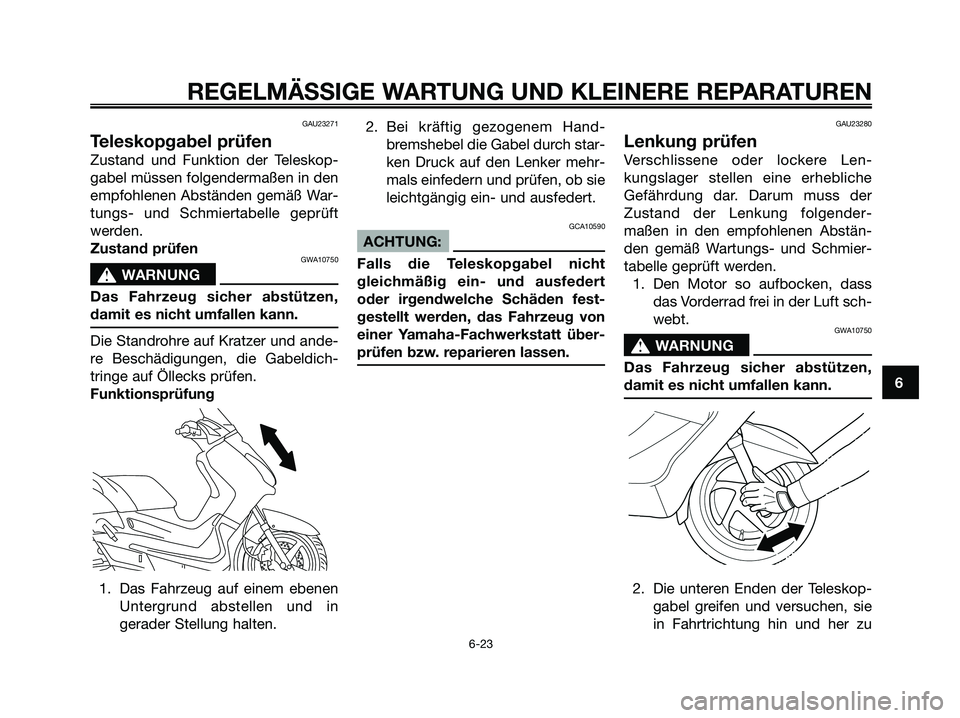

Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG:
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muss der
Zustand der Lenkung folgender-
maßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmier-
tabelle geprüft werden.
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 61

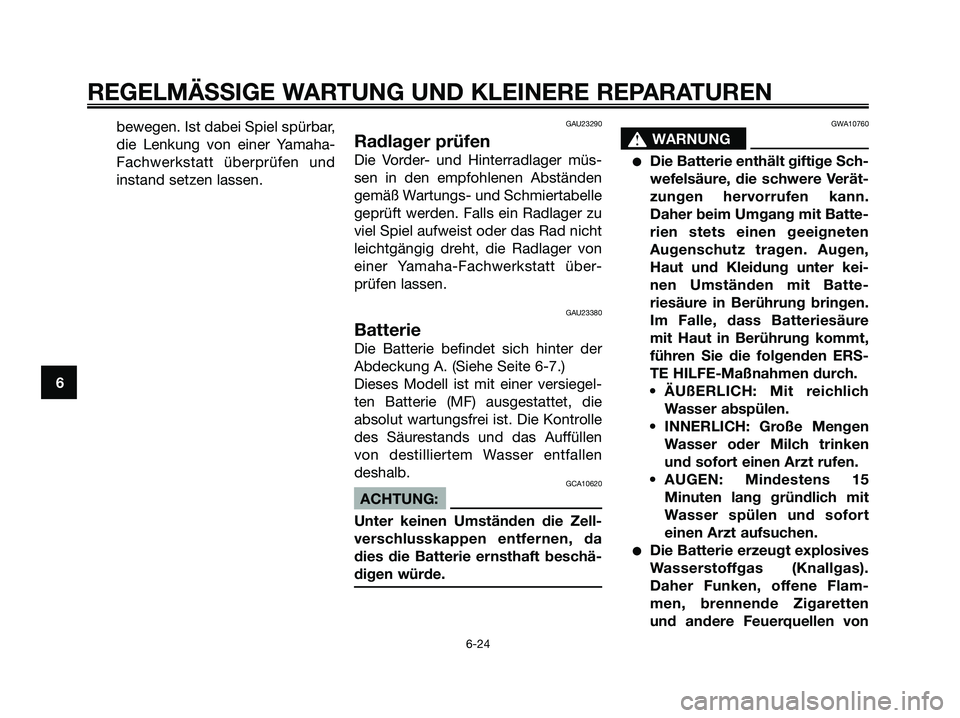

bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU23380
Batterie
Die Batterie befindet sich hinter der
Abdeckung A. (Siehe Seite 6-7.)
Dieses Modell ist mit einer versiegel-
ten Batterie (MF) ausgestattet, die
absolut wartungsfrei ist. Die Kontrolle
des Säurestands und das Auffüllen
von destilliertem Wasser entfallen
deshalb.
GCA10620
ACHTUNG:
Unter keinen Umständen die Zell-
verschlusskappen entfernen, da
dies die Batterie ernsthaft beschä-
digen würde.
GWA10760
s s
WARNUNG
Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,
führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 62

der Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Batterie
1. Wird das Fahrzeug über einen
Monat lang nicht benutzt, dieBatterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf.
aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an
die Batterieklemmen angesch-
lossen sind.
GCA10630
ACHTUNG:
Die Batterie immer in gelade-
nem Zustand halten. Das
Lagern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.
Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstants-
tromstärke und/oder -span-
nung). Konventionelle
Ladegeräte können die
Lebensdauer der wartungs-freien Batterie vermindern.
Falls Sie keinen Zugang zu
einem Ladegerät für die war-
tungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-
Fachwerkstatt aufladen.
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 63

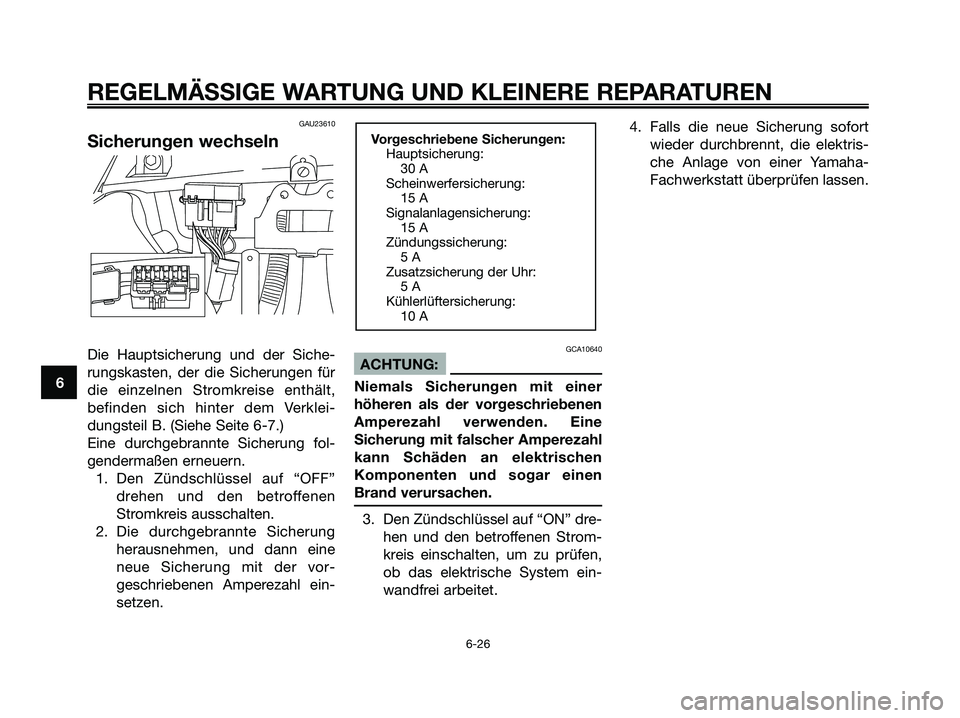

GAU23610
Sicherungen wechseln
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter dem Verklei-
dungsteil B. (Siehe Seite 6-7.)
Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF”
drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30 A
Scheinwerfersicherung:
15 A
Signalanlagensicherung:
15 A
Zündungssicherung:
5 A
Zusatzsicherung der Uhr:
5 A
Kühlerlüftersicherung:
10 A
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 64

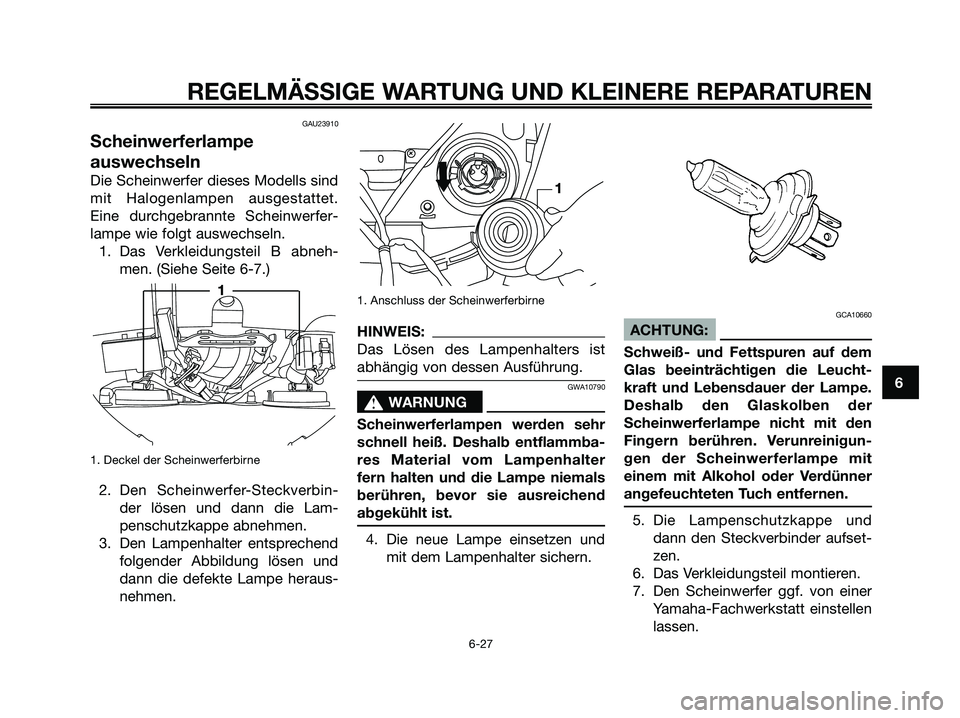

GAU23910
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind
mit Halogenlampen ausgestattet.
Eine durchgebrannte Scheinwerfer-
lampe wie folgt auswechseln.
1. Das Verkleidungsteil B abneh-
men. (Siehe Seite 6-7.)
1. Deckel der Scheinwerferbirne
2. Den Scheinwerfer-Steckverbin-
der lösen und dann die Lam-
penschutzkappe abnehmen.
3. Den Lampenhalter entsprechend
folgender Abbildung lösen und
dann die defekte Lampe heraus-
nehmen.
1. Anschluss der Scheinwerferbirne
HINWEIS:
Das Lösen des Lampenhalters ist
abhängig von dessen Ausführung.
GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Lampe einsetzen und
mit dem Lampenhalter sichern.
GCA10660
ACHTUNG:
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
5. Die Lampenschutzkappe und
dann den Steckverbinder aufset-
zen.
6. Das Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
1
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
1B9-F8199-G0.qxd 21/10/2005 10:05 Página 65

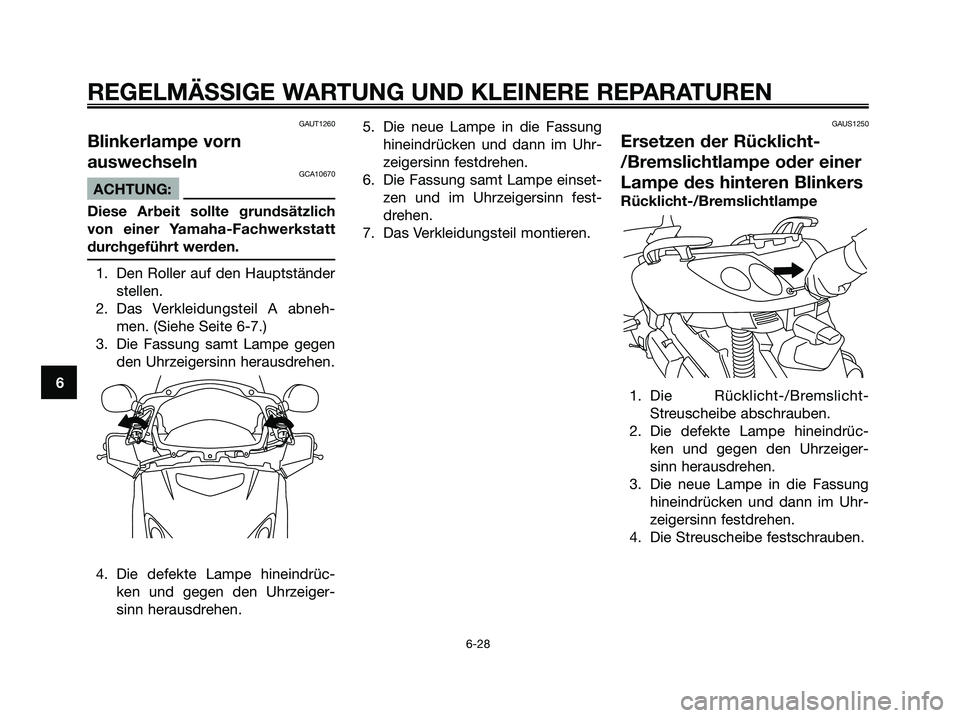

GAUT1260
Blinkerlampe vorn
auswechseln
GCA10670
ACHTUNG:
Diese Arbeit sollte grundsätzlich
von einer Yamaha-Fachwerkstatt
durchgeführt werden.
1. Den Roller auf den Hauptständer
stellen.
2. Das Verkleidungsteil A abneh-
men. (Siehe Seite 6-7.)
3. Die Fassung samt Lampe gegen
den Uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.5. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
6. Die Fassung samt Lampe einset-
zen und im Uhrzeigersinn fest-
drehen.
7. Das Verkleidungsteil montieren.
GAUS1250
Ersetzen der Rücklicht-
/Bremslichtlampe oder einer
Lampe des hinteren Blinkers
Rücklicht-/Bremslichtlampe
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 66

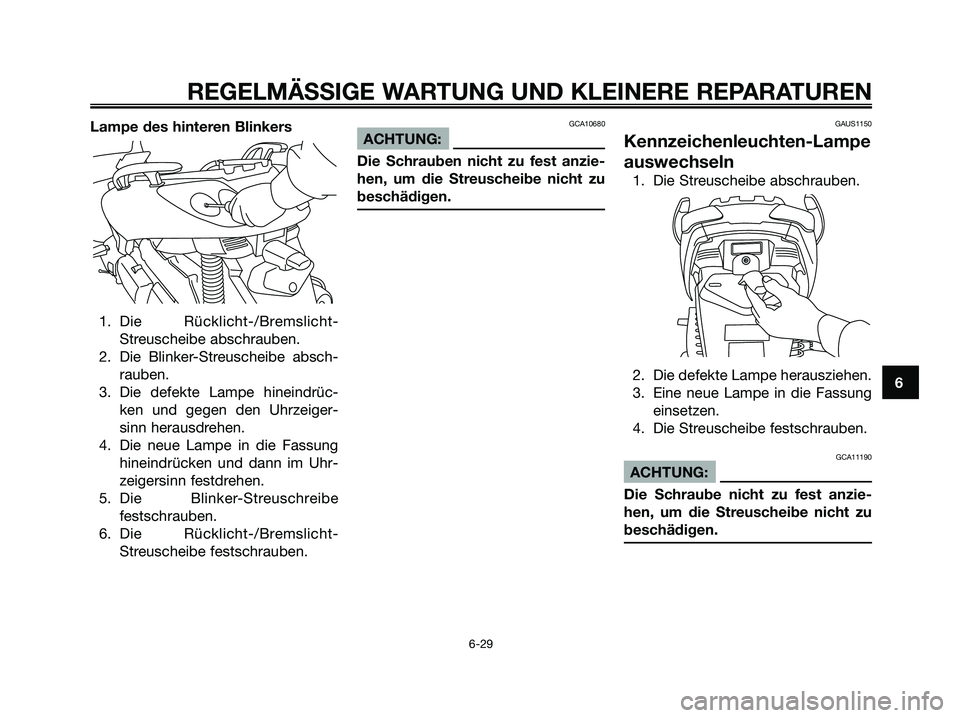

Lampe des hinteren Blinkers
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die Blinker-Streuscheibe absch-
rauben.
3. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
4. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
5. Die Blinker-Streuschreibe
festschrauben.
6. Die Rücklicht-/Bremslicht-
Streuscheibe festschrauben.GCA10680
ACHTUNG:
Die Schrauben nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
GAUS1150
Kennzeichenleuchten-Lampe
auswechseln
1. Die Streuscheibe abschrauben.
2. Die defekte Lampe herausziehen.
3. Eine neue Lampe in die Fassung
einsetzen.
4. Die Streuscheibe festschrauben.
GCA11190
ACHTUNG:
Die Schraube nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 67

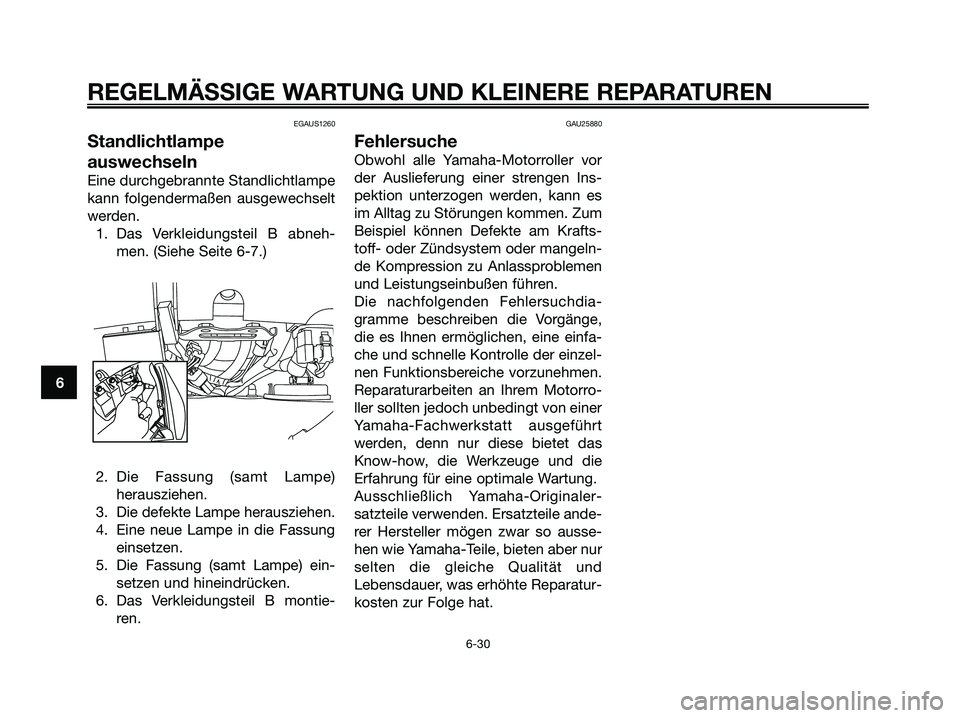

EGAUS1260
Standlichtlampe
auswechseln
Eine durchgebrannte Standlichtlampe
kann folgendermaßen ausgewechselt
werden.
1. Das Verkleidungsteil B abneh-
men. (Siehe Seite 6-7.)
2. Die Fassung (samt Lampe)
herausziehen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung (samt Lampe) ein-
setzen und hineindrücken.
6. Das Verkleidungsteil B montie-
ren.
GAU25880
Fehlersuche
Obwohl alle Yamaha-Motorroller vor
der Auslieferung einer strengen Ins-
pektion unterzogen werden, kann es
im Alltag zu Störungen kommen. Zum
Beispiel können Defekte am Krafts-
toff- oder Zündsystem oder mangeln-
de Kompression zu Anlassproblemen
und Leistungseinbußen führen.

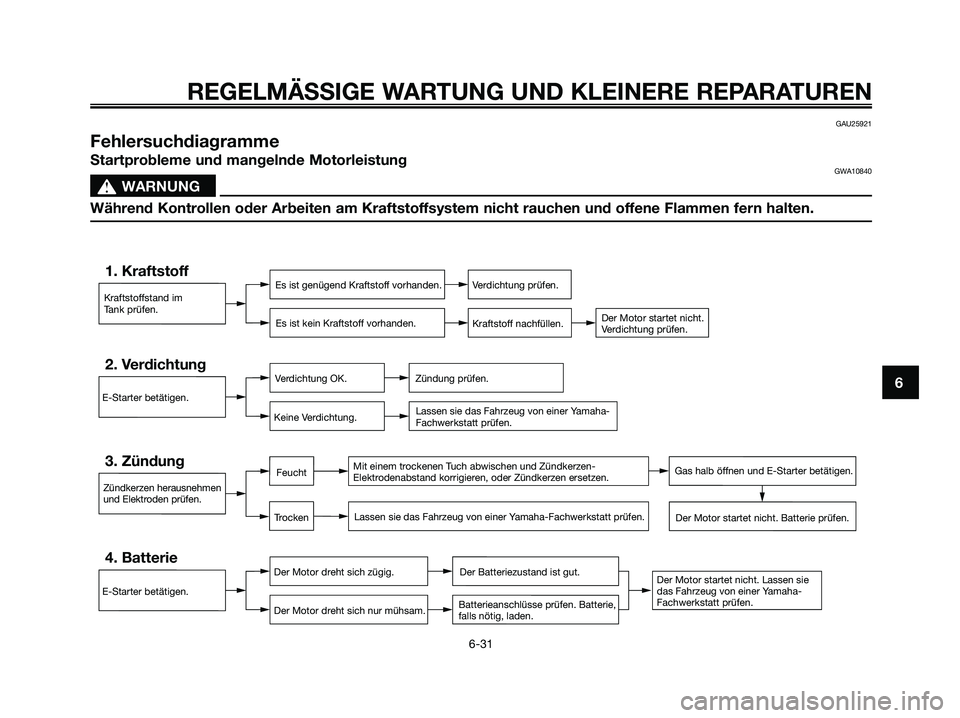

Die nachfolgenden Fehlersuchdia-
gramme beschreiben die Vorgänge,
die es Ihnen ermöglichen, eine einfa-
che und schnelle Kontrolle der einzel-
nen Funktionsbereiche vorzunehmen.
Reparaturarbeiten an Ihrem Motorro-
ller sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das
Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originaler-
satzteile verwenden. Ersatzteile ande-
rer Hersteller mögen zwar so ausse-
hen wie Yamaha-Teile, bieten aber nur
selten die gleiche Qualität und
Lebensdauer, was erhöhte Reparatur-
kosten zur Folge hat.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 68

GAU25921
Fehlersuchdiagramme
Startprobleme und mangelnde MotorleistungGWA10840
s s
WARNUNG
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtGas halb öffnen und E-Starter betätigen.
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 69

6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32

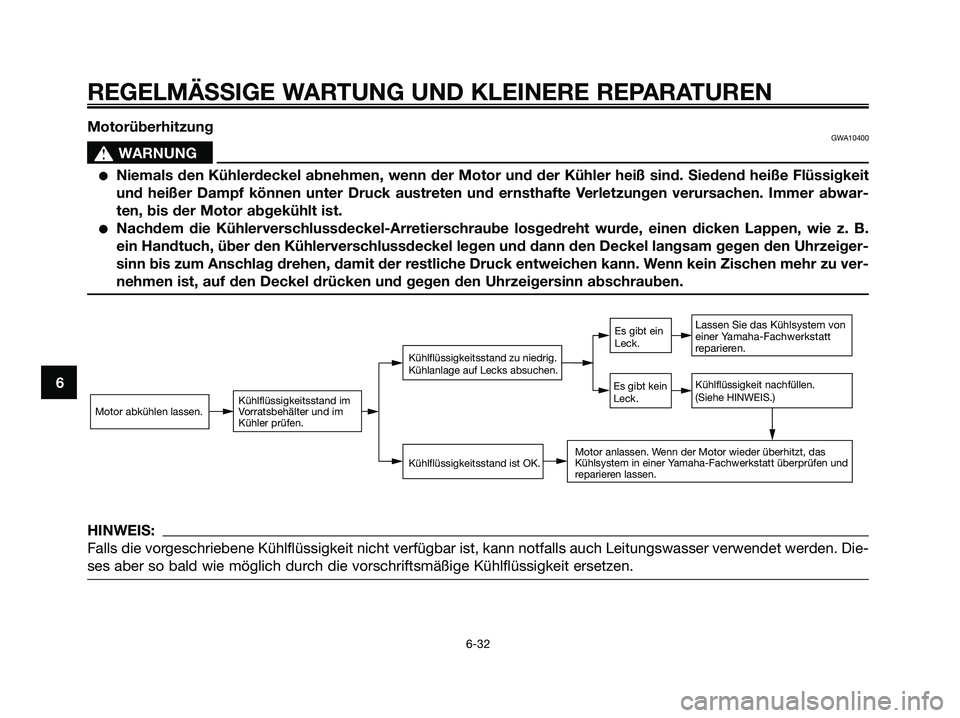

MotorüberhitzungGWA10400
s s
WARNUNG
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit
und heißer Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwar-
ten, bis der Motor abgekühlt ist.
Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B.
ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeiger-
sinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
Motor abkühlen lassen.Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.
Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
HINWEIS:
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Die-
ses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
1B9-F8199-G0.qxd 18/10/2005 12:59 Página 70
