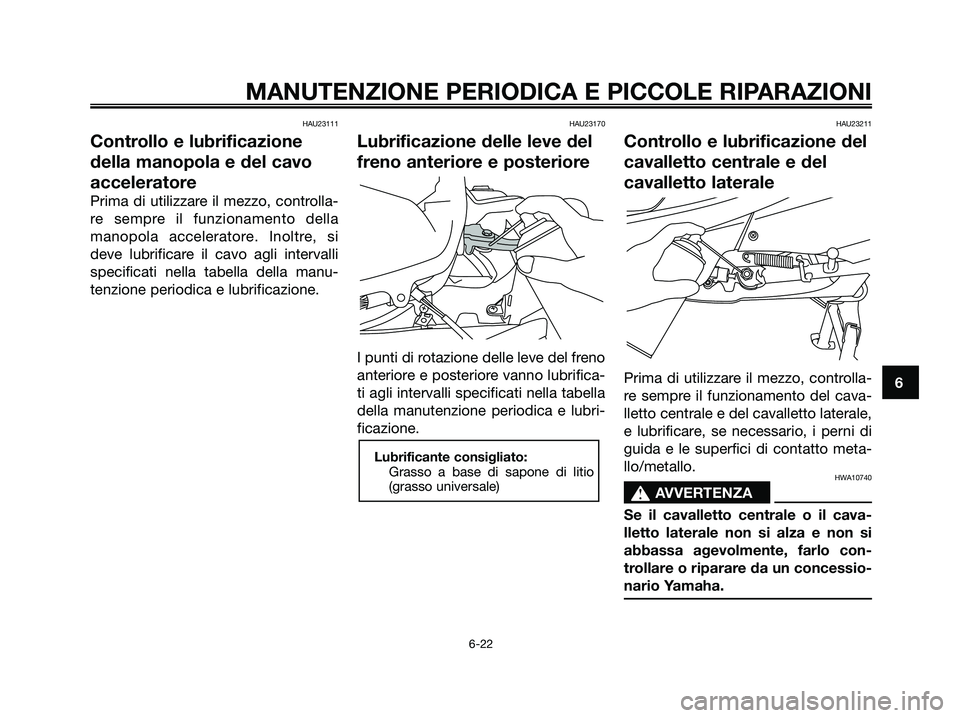

Controllo e lubrificazione
della manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento della
manopola acceleratore. Inoltre, si
deve lubrificare il cavo agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU23170
Lubrificazione delle leve del
freno anteriore e posteriore
I punti di rotazione delle leve del freno
anteriore e posteriore vanno lubrifica-
ti agli intervalli specificati nella tabella
della manutenzione periodica e lubri-
ficazione.
HAU23211
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento del cava-
lletto centrale e del cavalletto laterale,
e lubrificare, se necessario, i perni di
guida e le superfici di contatto meta-
llo/metallo.
HWA10740
s s
AVVERTENZA
Se il cavalletto centrale o il cava-
lletto laterale non si alza e non si
abbassa agevolmente, farlo con-
trollare o riparare da un concessio-
nario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
1B9-F8199-H1.qxd 9/10/06 15:20 Página 61

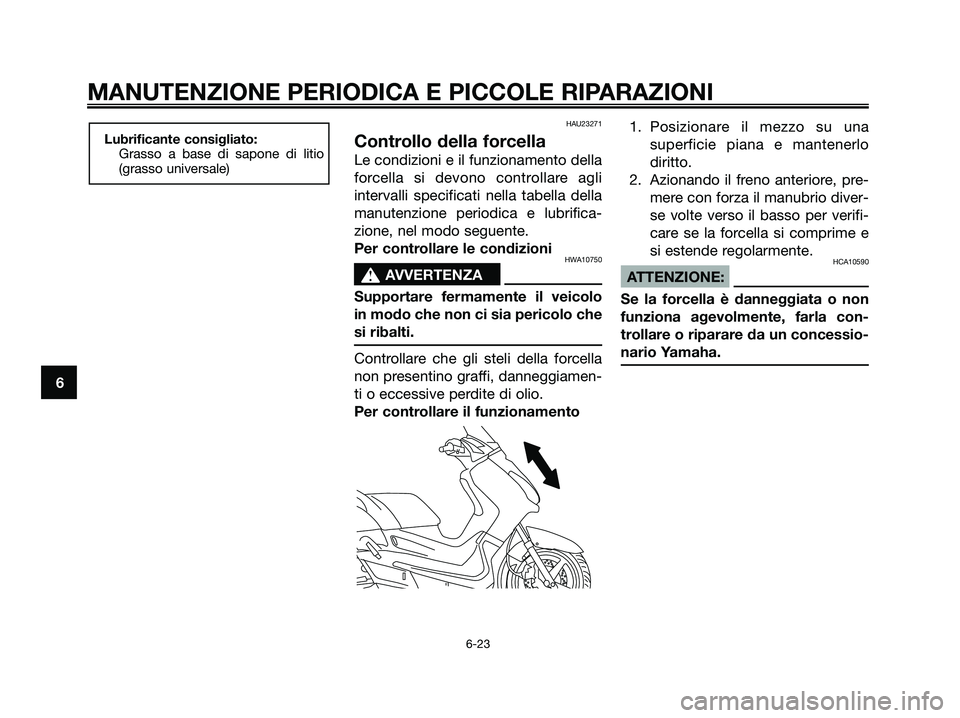

HAU23271
Controllo della forcella
Le condizioni e il funzionamento della
forcella si devono controllare agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
Per controllare le condizioni
HWA10750
s s
AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamen-
ti o eccessive perdite di olio.
Per controllare il funzionamento1. Posizionare il mezzo su una
superficie piana e mantenerlo
diritto.
2. Azionando il freno anteriore, pre-
mere con forza il manubrio diver-
se volte verso il basso per verifi-
care se la forcella si comprime e
si estende regolarmente.
HCA10590
ATTENZIONE:
Se la forcella è danneggiata o non
funziona agevolmente, farla con-
trollare o riparare da un concessio-
nario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
1B9-F8199-H1.qxd 9/10/06 15:20 Página 62

HAU23280

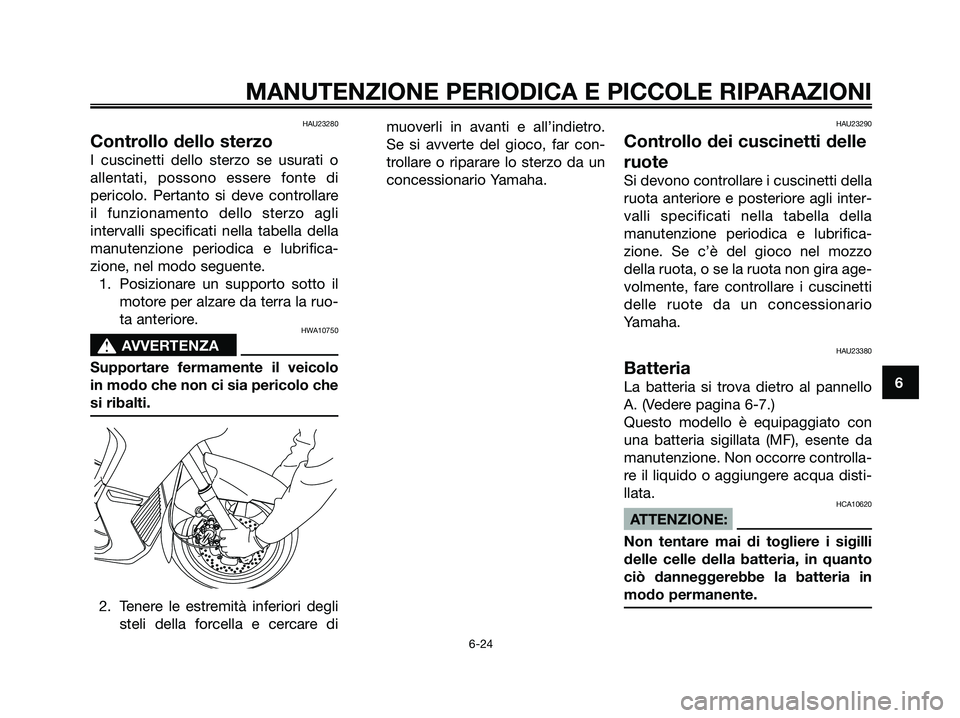

Controllo dello sterzo
I cuscinetti dello sterzo se usurati o
allentati, possono essere fonte di
pericolo. Pertanto si deve controllare
il funzionamento dello sterzo agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruo-
ta anteriore.
HWA10750
s s
AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
2. Tenere le estremità inferiori degli
steli della forcella e cercare dimuoverli in avanti e all’indietro.
Se si avverte del gioco, far con-
trollare o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrifica-
zione. Se c’è del gioco nel mozzo
della ruota, o se la ruota non gira age-
volmente, fare controllare i cuscinetti
delle ruote da un concessionario
Yamaha.
HAU23380
Batteria
La batteria si trova dietro al pannello
A. (Vedere pagina 6-7.)
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re il liquido o aggiungere acqua disti-
llata.
HCA10620
ATTENZIONE:
Non tentare mai di togliere i sigilli
delle celle della batteria, in quanto
ciò danneggerebbe la batteria in
modo permanente.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
1B9-F8199-H1.qxd 9/10/06 15:20 Página 63

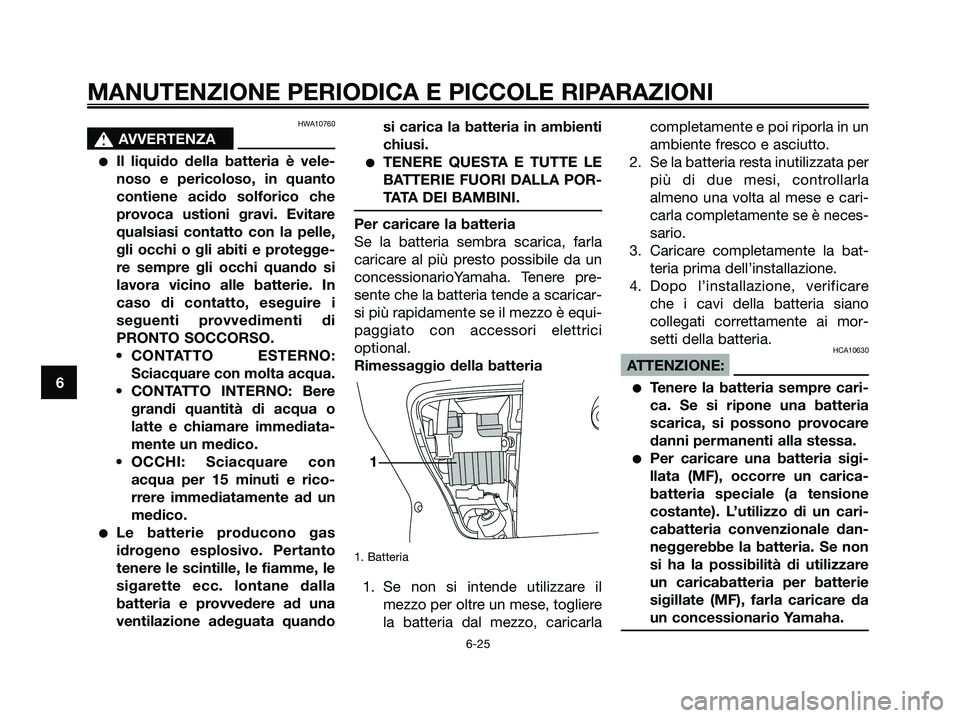

HWA10760
s s
AVVERTENZA
Il liquido della batteria è vele-
noso e pericoloso, in quanto
contiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e protegge-
re sempre gli occhi quando si
lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di
PRONTO SOCCORSO.
• CONTATTO ESTERNO:
Sciacquare con molta acqua.
• CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
• OCCHI: Sciacquare con
acqua per 15 minuti e rico-
rrere immediatamente ad un
medico.
Le batterie producono gas
idrogeno esplosivo. Pertanto
tenere le scintille, le fiamme, le
sigarette ecc. lontane dalla
batteria e provvedere ad una
ventilazione adeguata quandosi carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla
caricare al più presto possibile da un
concessionarioYamaha. Tenere pre-
sente che la batteria tende a scaricar-
si più rapidamente se il mezzo è equi-
paggiato con accessori elettrici
optional.
Rimessaggio della batteria
1. Batteria
1. Se non si intende utilizzare il
mezzo per oltre un mese, togliere
la batteria dal mezzo, caricarlacompletamente e poi riporla in un
ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla
almeno una volta al mese e cari-
carla completamente se è neces-
sario.
3. Caricare completamente la bat-
teria prima dell’installazione.
4. Dopo l’installazione, verificare
che i cavi della batteria siano
collegati correttamente ai mor-
setti della batteria.
HCA10630
ATTENZIONE:
Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
Per caricare una batteria sigi-
llata (MF), occorre un carica-
batteria speciale (a tensione
costante). L’utilizzo di un cari-
cabatteria convenzionale dan-
neggerebbe la batteria. Se non
si ha la possibilità di utilizzare
un caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
1B9-F8199-H1.qxd 9/10/06 15:20 Página 64

HAU23610

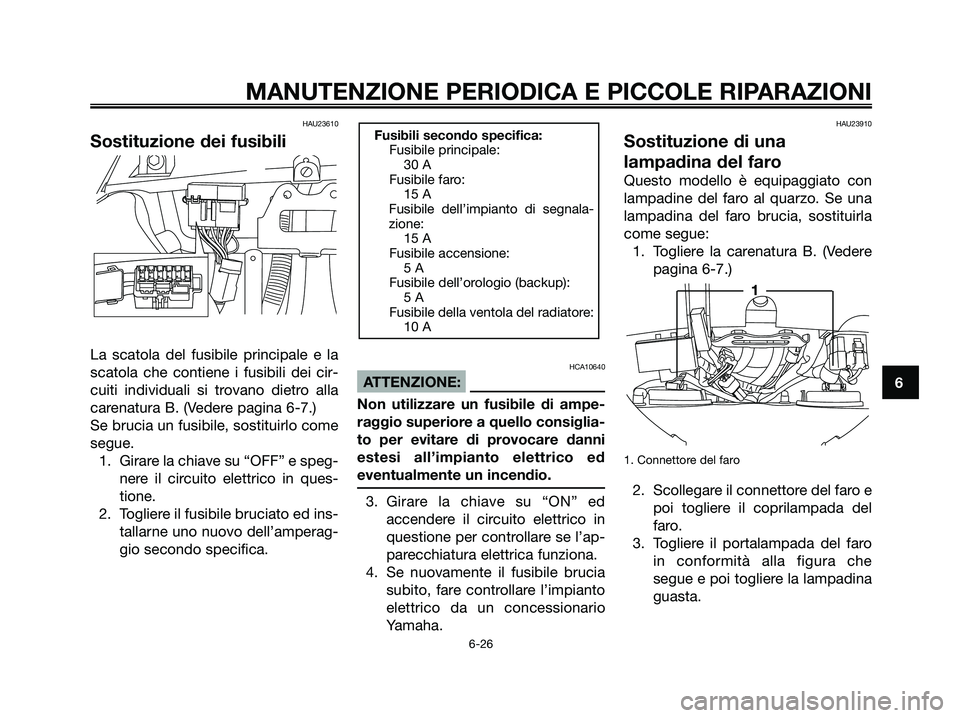

Sostituzione dei fusibili
La scatola del fusibile principale e la
scatola che contiene i fusibili dei cir-
cuiti individuali si trovano dietro alla
carenatura B. (Vedere pagina 6-7.)
Se brucia un fusibile, sostituirlo come
segue.
1. Girare la chiave su “OFF” e speg-
nere il circuito elettrico in ques-
tione.
2. Togliere il fusibile bruciato ed ins-
tallarne uno nuovo dell’amperag-
gio secondo specifica.HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “ON” ed
accendere il circuito elettrico in
questione per controllare se l’ap-
parecchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
HAU23910
Sostituzione di una
lampadina del faro
Questo modello è equipaggiato con
lampadine del faro al quarzo. Se una
lampadina del faro brucia, sostituirla
come segue:
1. Togliere la carenatura B. (Vedere
pagina 6-7.)
1. Connettore del faro
2. Scollegare il connettore del faro e
poi togliere il coprilampada del
faro.
3. Togliere il portalampada del faro
in conformità alla figura che
segue e poi togliere la lampadina
guasta.
1
Fusibili secondo specifica:
Fusibile principale:
30 A
Fusibile faro:
15 A
Fusibile dell’impianto di segnala-
zione:
15 A
Fusibile accensione:
5 A
Fusibile dell’orologio (backup):
5 A
Fusibile della ventola del radiatore:
10 A
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
1B9-F8199-H1.qxd 9/10/06 15:20 Página 65

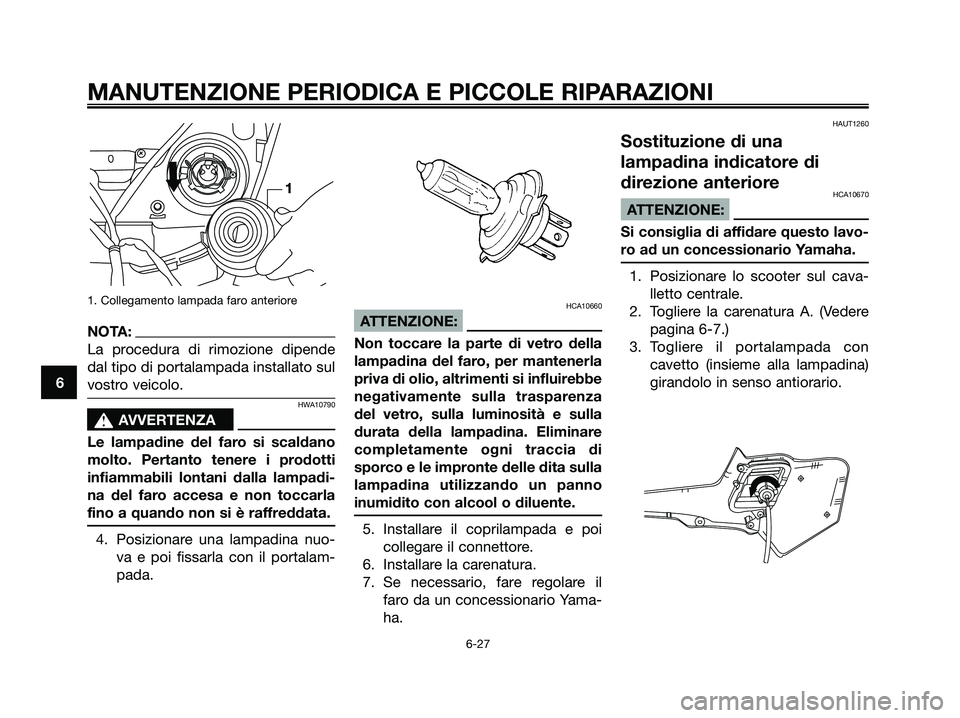

1. Collegamento lampada faro anteriore
NOTA:
La procedura di rimozione dipende
dal tipo di portalampada installato sul
vostro veicolo.
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Posizionare una lampadina nuo-
va e poi fissarla con il portalam-
pada.
HCA10660
ATTENZIONE:
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
5. Installare il coprilampada e poi
collegare il connettore.
6. Installare la carenatura.
7. Se necessario, fare regolare il
faro da un concessionario Yama-
ha.
HAUT1260
Sostituzione di una
lampadina indicatore di
direzione anteriore
HCA10670
ATTENZIONE:
Si consiglia di affidare questo lavo-
ro ad un concessionario Yamaha.
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Togliere la carenatura A. (Vedere
pagina 6-7.)
3. Togliere il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso antiorario.
1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
1B9-F8199-H1.qxd 9/10/06 15:20 Página 66

4. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
6. Installare il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso orario.
7. Installare la carenatura.HAUS1250
Sostituzione della lampada
fanalino posteriore/stop
oppure di una lampada
indicatore di direzione
posteriore

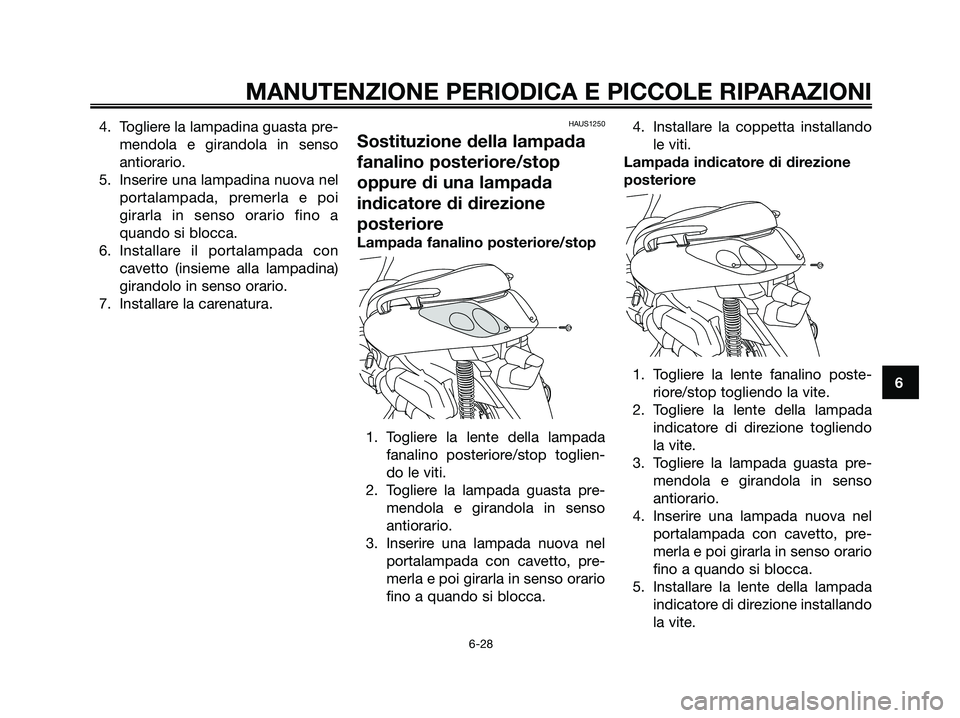

Lampada fanalino posteriore/stop
1. Togliere la lente della lampada
fanalino posteriore/stop toglien-
do le viti.
2. Togliere la lampada guasta pre-
mendola e girandola in senso
antiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.4. Installare la coppetta installando
le viti.
Lampada indicatore di direzione
posteriore
1. Togliere la lente fanalino poste-
riore/stop togliendo la vite.
2. Togliere la lente della lampada
indicatore di direzione togliendo
la vite.
3. Togliere la lampada guasta pre-
mendola e girandola in senso
antiorario.
4. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
5. Installare la lente della lampada
indicatore di direzione installando
la vite.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
1B9-F8199-H1.qxd 9/10/06 15:20 Página 67

6. Installare la lente della lampada
fanalino posteriore/stop installan-
do la vite.
HCA10680
ATTENZIONE:
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAUS1150

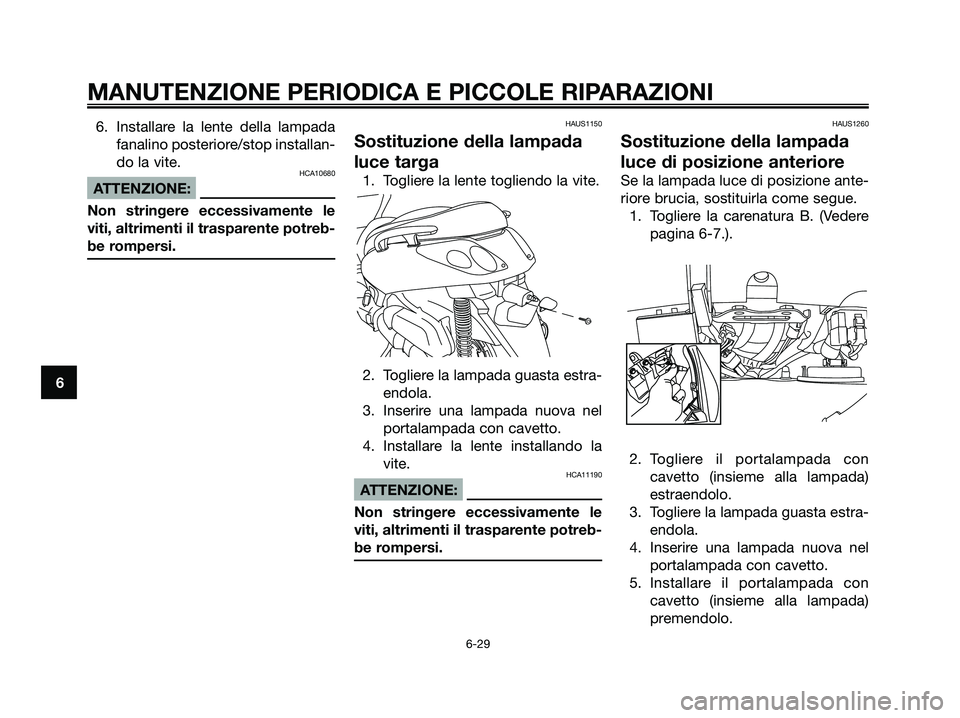

Sostituzione della lampada
luce targa
1. Togliere la lente togliendo la vite.
2. Togliere la lampada guasta estra-
endola.
3. Inserire una lampada nuova nel
portalampada con cavetto.
4. Installare la lente installando la
vite.
HCA11190
ATTENZIONE:
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAUS1260
Sostituzione della lampada
luce di posizione anteriore
Se la lampada luce di posizione ante-
riore brucia, sostituirla come segue.
1. Togliere la carenatura B. (Vedere
pagina 6-7.).
2. Togliere il portalampada con
cavetto (insieme alla lampada)
estraendolo.
3. Togliere la lampada guasta estra-
endola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il portalampada con
cavetto (insieme alla lampada)
premendolo.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
1B9-F8199-H1.qxd 9/10/06 15:20 Página 68

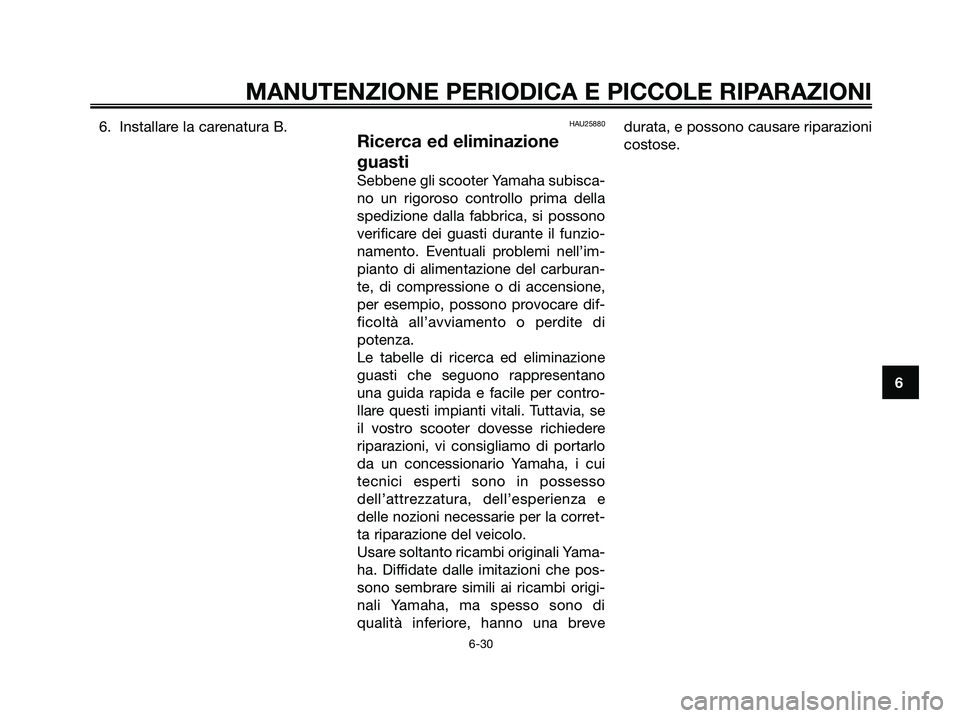

6. Installare la carenatura B.HAU25880
Ricerca ed eliminazione
guasti
Sebbene gli scooter Yamaha subisca-
no un rigoroso controllo prima della
spedizione dalla fabbrica, si possono
verificare dei guasti durante il funzio-
namento. Eventuali problemi nell’im-
pianto di alimentazione del carburan-
te, di compressione o di accensione,
per esempio, possono provocare dif-
ficoltà all’avviamento o perdite di
potenza.
Le tabelle di ricerca ed eliminazione
guasti che seguono rappresentano
una guida rapida e facile per contro-
llare questi impianti vitali. Tuttavia, se
il vostro scooter dovesse richiedere
riparazioni, vi consigliamo di portarlo
da un concessionario Yamaha, i cui
tecnici esperti sono in possesso
dell’attrezzatura, dell’esperienza e
delle nozioni necessarie per la corret-
ta riparazione del veicolo.
Usare soltanto ricambi originali Yama-
ha. Diffidate dalle imitazioni che pos-
sono sembrare simili ai ricambi origi-
nali Yamaha, ma spesso sono di
qualità inferiore, hanno una brevedurata, e possono causare riparazioni
costose.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
1B9-F8199-H1.qxd 9/10/06 15:20 Página 69

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31

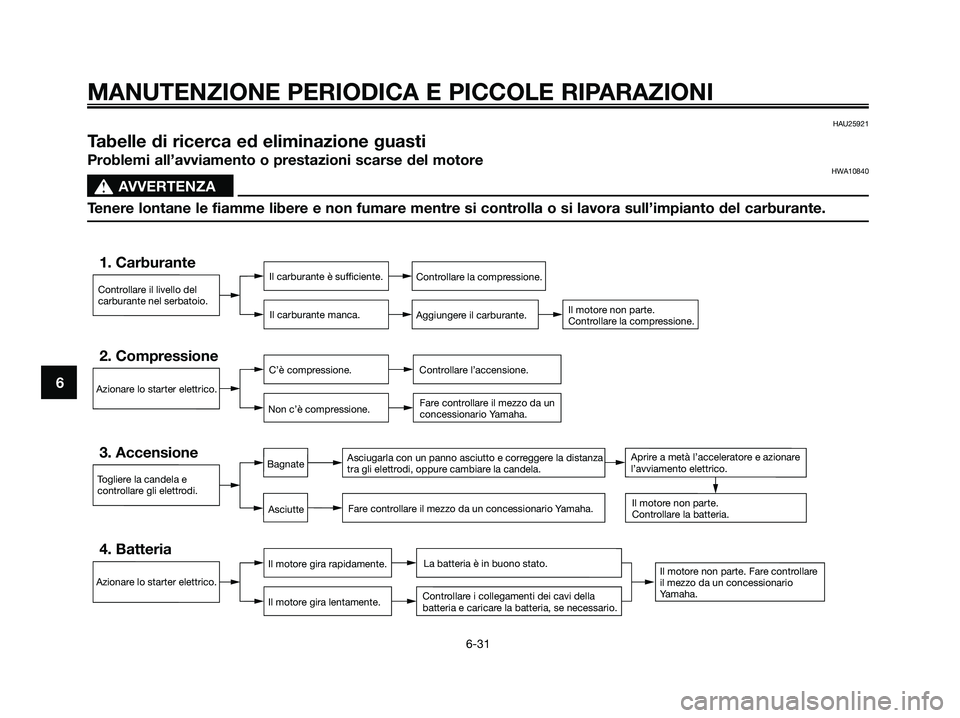

HAU25921
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motoreHWA10840
s s
AVVERTENZA
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.
1. CarburanteIl carburante è sufficiente.
Il carburante manca.Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.
2. CompressioneC’è compressione.
Non c’è compressione.Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.
3. AccensioneAsciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.
4. BatteriaIl motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Asciutte
BagnateAprire a metà l’acceleratore e azionare
l’avviamento elettrico.
1B9-F8199-H1.qxd 9/10/06 15:20 Página 70
