1B9-F8199-F1
YP125R
MANUEL DU PROPRIÉTAIRE
1B9-F8199-F1.qxd 11/10/06 11:27 Página 1

1B9-F8199-F1.qxd 11/10/06 11:27 Página 2

FAU10110

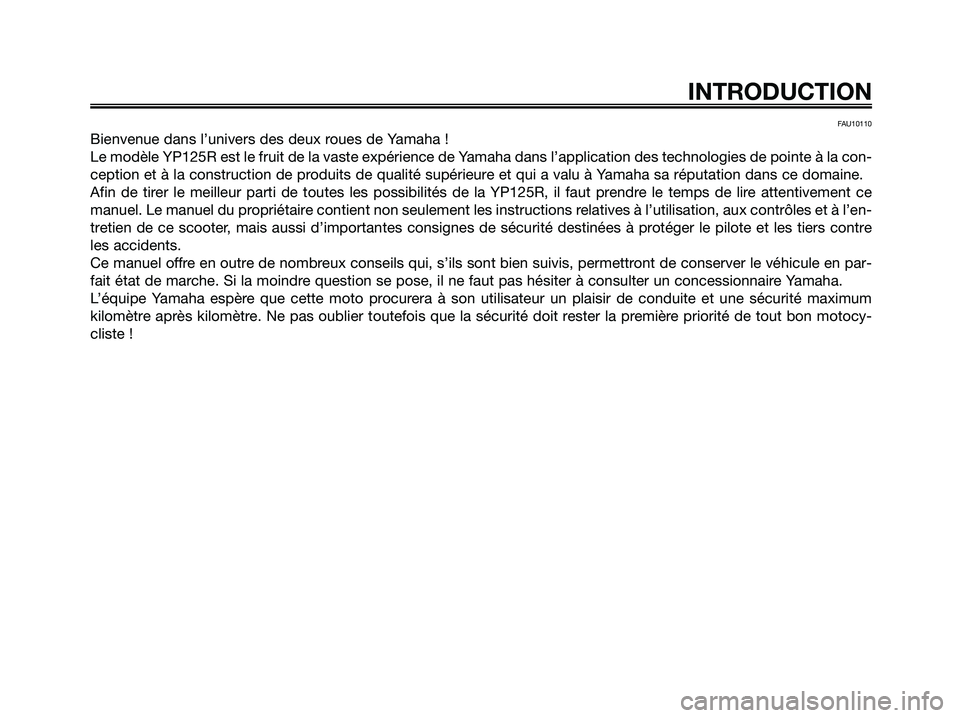

Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YP125R est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la con-
ception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YP125R, il faut prendre le temps de lire attentivement ce
manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’en-
tretien de ce scooter, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre
les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en par-
fait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum
kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocy-
cliste !
INTRODUCTION
1B9-F8199-F1.qxd 11/10/06 11:27 Página 3

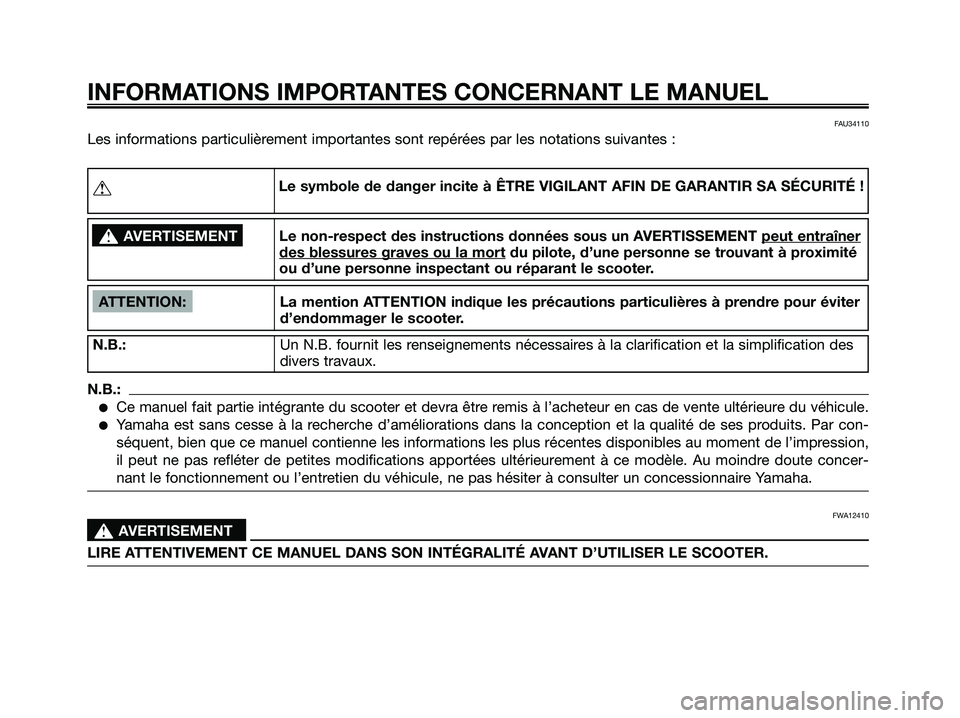

FAU34110
Les informations particulièrement importantes sont repérées par les notations suivantes :
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
ATTENTION: La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le scooter.
N.B.:Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
N.B.:
Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression,
il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concer-
nant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.
FWA12410
s s
AVERTISEMENT
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER.
s s
AVERTISEMENTLe non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mortdu pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le scooter.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !t
1B9-F8199-F1.qxd 11/10/06 11:27 Página 4

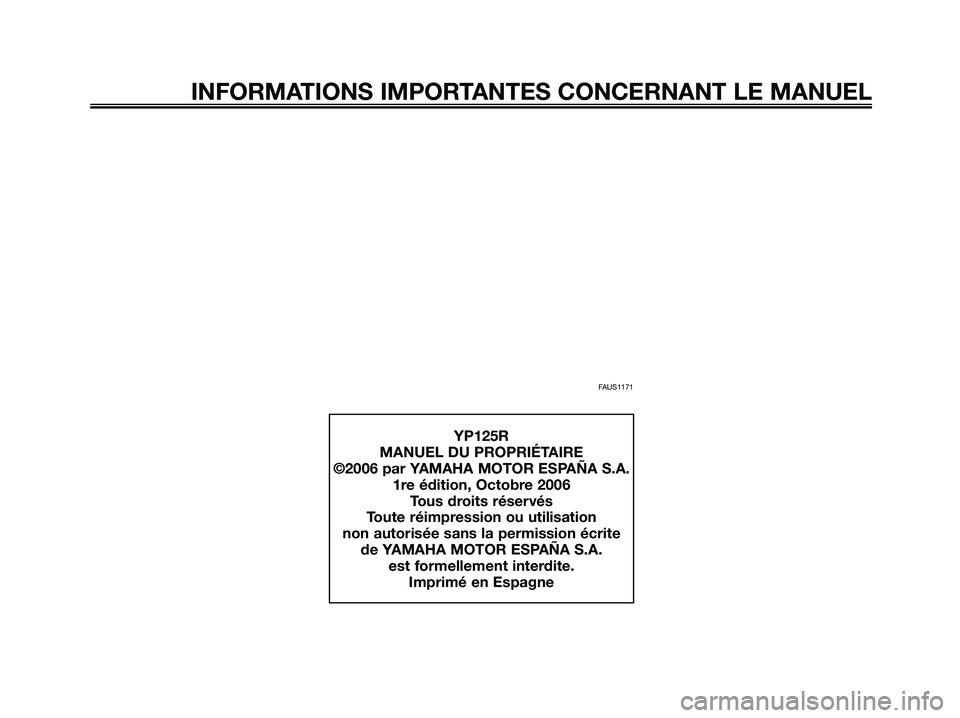

FAUS1171
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
YP125R
MANUEL DU PROPRIÉTAIRE
©2006 par YAMAHA MOTOR ESPAÑA S.A.
1re édition, Octobre 2006
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de YAMAHA MOTOR ESPAÑA S.A.
est formellement interdite.
Imprimé en Espagne
1B9-F8199-F1.qxd 11/10/06 11:27 Página 5

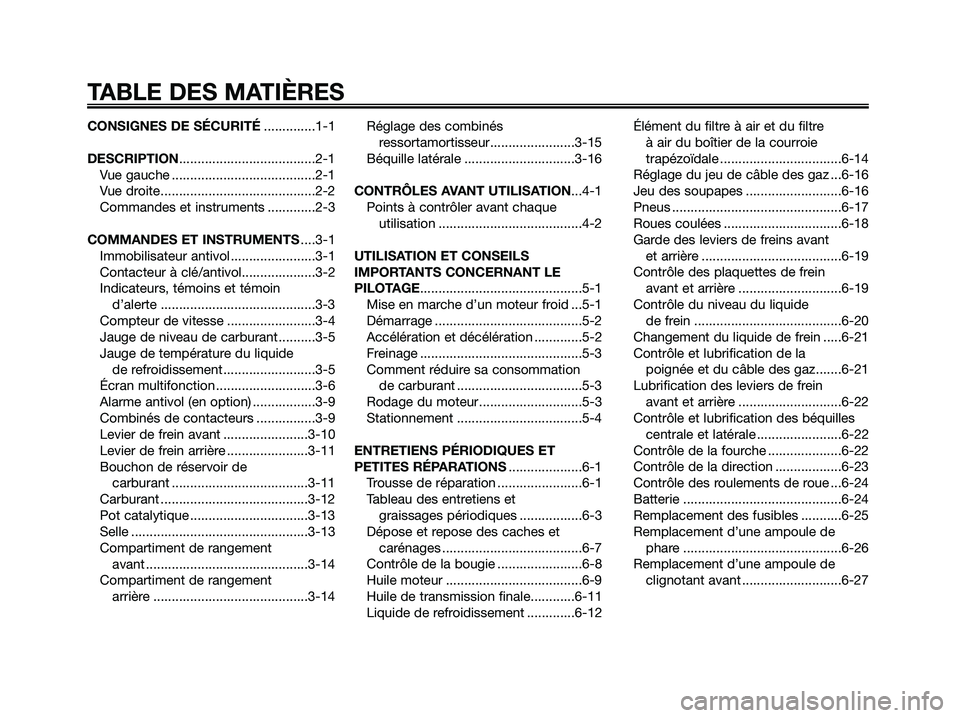

CONSIGNES DE SÉCURITÉ..............1-1
DESCRIPTION.....................................2-1
Vue gauche .......................................2-1
Vue droite..........................................2-2
Commandes et instruments .............2-3
COMMANDES ET INSTRUMENTS....3-1
Immobilisateur antivol.......................3-1
Contacteur à clé/antivol....................3-2
Indicateurs, témoins et témoin
d’alerte ..........................................3-3
Compteur de vitesse ........................3-4
Jauge de niveau de carburant ..........3-5
Jauge de température du liquide
de refroidissement.........................3-5
Écran multifonction ...........................3-6
Alarme antivol (en option) .................3-9
Combinés de contacteurs ................3-9
Levier de frein avant .......................3-10
Levier de frein arrière ......................3-11
Bouchon de réservoir de
carburant .....................................3-11
Carburant ........................................3-12
Pot catalytique ................................3-13
Selle ................................................3-13
Compartiment de rangement
avant ............................................3-14
Compartiment de rangement
arrière ..........................................3-14Réglage des combinés
ressortamortisseur.......................3-15
Béquille latérale ..............................3-16
CONTRÔLES AVANT UTILISATION...4-1
Points à contrôler avant chaque
utilisation .......................................4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE............................................5-1
Mise en marche d’un moteur froid ...5-1
Démarrage ........................................5-2
Accélération et décélération .............5-2
Freinage ............................................5-3
Comment réduire sa consommation
de carburant ..................................5-3
Rodage du moteur............................5-3
Stationnement ..................................5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS....................6-1
Trousse de réparation .......................6-1
Tableau des entretiens et
graissages périodiques .................6-3
Dépose et repose des caches et
carénages ......................................6-7
Contrôle de la bougie .......................6-8
Huile moteur .....................................6-9
Huile de transmission finale............6-11
Liquide de refroidissement .............6-12Élément du filtre à air et du filtre
à air du boîtier de la courroie
trapézoïdale .................................6-14
Réglage du jeu de câble des gaz ...6-16
Jeu des soupapes ..........................6-16
Pneus ..............................................6-17
Roues coulées ................................6-18
Garde des leviers de freins avant
et arrière ......................................6-19
Contrôle des plaquettes de frein
avant et arrière ............................6-19
Contrôle du niveau du liquide
de frein ........................................6-20
Changement du liquide de frein .....6-21
Contrôle et lubrification de la
poignée et du câble des gaz.......6-21
Lubrification des leviers de frein
avant et arrière ............................6-22
Contrôle et lubrification des béquilles
centrale et latérale .......................6-22
Contrôle de la fourche ....................6-22
Contrôle de la direction ..................6-23
Contrôle des roulements de roue ...6-24
Batterie ...........................................6-24
Remplacement des fusibles ...........6-25
Remplacement d’une ampoule de
phare ...........................................6-26
Remplacement d’une ampoule de
clignotant avant ...........................6-27
TABLE DES MATIÈRES
1B9-F8199-F1.qxd 11/10/06 11:27 Página 6

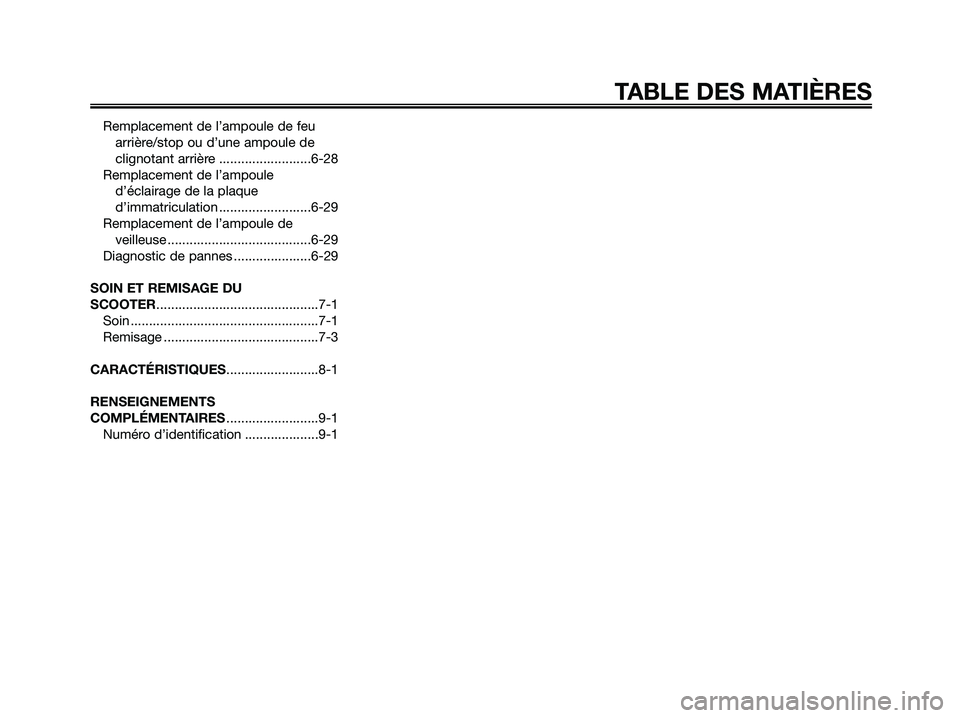

Remplacement de l’ampoule de feu
arrière/stop ou d’une ampoule de
clignotant arrière .........................6-28
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation .........................6-29
Remplacement de l’ampoule de
veilleuse .......................................6-29
Diagnostic de pannes .....................6-29
SOIN ET REMISAGE DU
SCOOTER............................................7-1
Soin ...................................................7-1
Remisage ..........................................7-3
CARACTÉRISTIQUES.........................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.........................9-1
Numéro d’identification ....................9-1
TABLE DES MATIÈRES
1B9-F8199-F1.qxd 11/10/06 11:27 Página 7

FAU10260
LES SCOOTERS SONT DES VÉHI-
CULES MONOVOIES. LEUR SÉCU-
RITÉ DÉPEND DE TECHNIQUES DE
CONDUITE ADÉQUATES ET DES
CAPACITÉS DU CONDUCTEUR.
TOUT CONDUCTEUR DOIT PREN-
DRE CONNAISSANCE DES EXIGEN-
CES SUIVANTES AVANT DE DÉMA-
RRER.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L’UTILISATION DU
SCOOTER.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX
ENTRETIENS PRÉCONISÉS
DANS LE MANUEL DU PRO-
PRIÉTAIRE.
SUIVRE DES COURS AFIN
D’APPRENDRE À MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-
TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DUPROPRIÉTAIRE OU LORSQUE
L’ÉTAT DE LA MÉCANIQUE L’E-
XIGE.
Conduite en toute sécurité
Toujours effectuer les contrôles
avant utilisation. Un contrôle
méticuleux peut éviter un acci-
dent.
Ce modèle est conçu pour le
transport du pilote et d’un passa-
ger.
La plupart des accidents de cir-
culation entre voitures et scoo-
ters sont dus au fait que les auto-
mobilistes ne voient pas les
scooters. En se faisant bien voir,
on peut diminuer les risques
d’accident.
Dès lors :
• Porter une combinaison de
couleur vive.
• Être particulièrement prudent à
l’approche des carrefours, car
c’est aux carrefours que la plu-
part des accidents se produi-
sent.
• Rouler dans le champ de visi-
bilité des automobilistes. Éviter
de rouler dans leur angle mort.
De nombreux accidents sont dus
au manque d’expérience du pilo-
te. En effet, bon nombre de victi-
mes d’accidents en scooter sont
des pilotes n’ayant pas de per-
mis.
• Ne pas rouler avant d’avoir
acquis un permis de conduire
et ne prêter son scooter qu’à
des pilotes expérimentés.
• Connaître ses limites et ne pas
se surestimer. Afin d’éviter un
accident, se limiter à des
manouvres que l’on peut effec-
tuer en toute confiance.
• S’exercer à des endroits où il
n’y a pas de trafic tant que l’on
n’est pas complètement fami-
liarisé avec le scooter et ses
commandes.
De nombreux accidents sont pro-
voqués par des erreurs de con-
duite du pilote de scooter. Une
erreur typique consiste à prendre
un virage trop large en raison d’u-
ne VITESSE EXCESSIVE ou un
virage trop court (véhicule pas
assez incliné pour la vitesse).
1
tCONSIGNES DE SÉCURITÉ
1-1
1B9-F8199-F1.qxd 11/10/06 11:27 Página 8

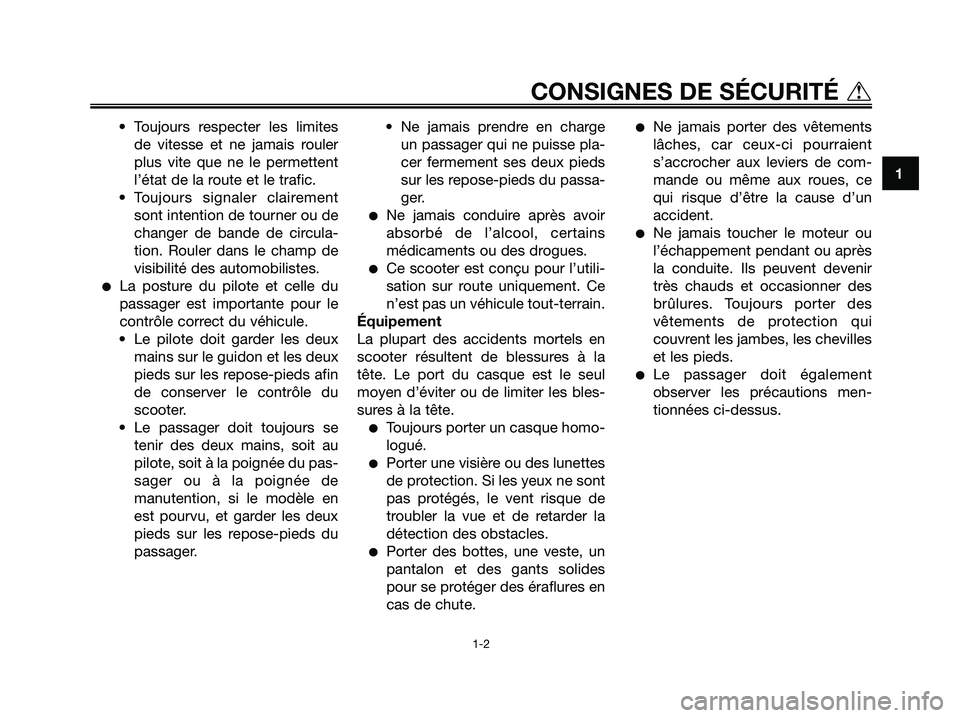

• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permettent
l’état de la route et le trafic.
• Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle du
scooter.
• Le passager doit toujours se
tenir des deux mains, soit au
pilote, soit à la poignée du pas-
sager ou à la poignée de
manutention, si le modèle en
est pourvu, et garder les deux
pieds sur les repose-pieds du
passager.• Ne jamais prendre en charge
un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds du passa-
ger.
Ne jamais conduire après avoir
absorbé de l’alcool, certains
médicaments ou des drogues.
Ce scooter est conçu pour l’utili-
sation sur route uniquement. Ce
n’est pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en
scooter résultent de blessures à la
tête. Le port du casque est le seul
moyen d’éviter ou de limiter les bles-
sures à la tête.
Toujours porter un casque homo-
logué.
Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s’accrocher aux leviers de com-
mande ou même aux roues, ce
qui risque d’être la cause d’un
accident.
Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des
vêtements de protection qui
couvrent les jambes, les chevilles
et les pieds.
Le passager doit également
observer les précautions men-
tionnées ci-dessus.
1
CONSIGNES DE SÉCURITÉ t
1-2
1B9-F8199-F1.qxd 11/10/06 11:27 Página 9

Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
du scooter dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation du scooter illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur le scooter
peut réduire sa stabilité et sa mania-
bilité si la répartition du poids du sco-
oter est modifiée. Afin d’éviter tout
risque d’accident, monter accessoi-
res et bagages avec beaucoup de
soin. Redoubler de prudence lors de
la conduite d’un scooter chargé d’ac-
cessoires ou de bagages. Voici quel-
ques directives à suivre concernant
les accessoires et le chargement :Charge
S’assurer que le poids total du pilote,
du passager, des bagages et des
accessoires ne dépasse pas la charge
maximum de 189 Kg (416.75 lb).
Même lorsque cette limite de poids
n’est pas dépassée, garder les points
suivants à l’esprit :
Les bagages et les accessoires
doivent être fixés aussi bas et
près du scooter que possible.
S’efforcer de répartir au mieux le
poids de façon égale des deux
côtés du scooter afin de ne pas
le déséquilibrer.
Un déplacement soudain du
chargement peut créer un désé-
quilibre. S’assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des
accessoires et des bagages.
Ne jamais placer des objets
lourds ou volumineux sur le gui-
don, la fourche ou le garde-boue
avant. Ces objets peuvent désta-
biliser la direction et rendre le
maniement plus difficile.Accessoir
es
Des accessoires Yamaha d’origine
sont disponibles. Ceux-ci sont spé-
cialement conçus pour ce scooter.
Yamaha ne pouvant tester tous les
accessoires disponibles sur le mar-
ché, le propriétaire est personnelle-
ment responsable de la sélection, du
montage et de l’utilisation d’accessoi-
res d’autres marques. Sélectionner et
monter judicieusement tout accessoi-
re.
Respecter les conseils suivants lors
du montage d’accessoires, ainsi que
ceux donnés à la section “Charge”.
Ne jamais monter d’accessoires
ou transporter de chargement qui
pourraient nuire au bon fonction-
nement du scooter. Examiner
soigneusement les accessoires
avant de les monter pour s’assu-
rer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu’ils ne cachent pas les
feux et catadioptres.
1
tCONSIGNES DE SÉCURITÉ
1-3
1B9-F8199-F1.qxd 11/10/06 11:27 Página 10
