YAMAHA XMAX 125 2007 Manuale duso (in Italian)

1B9-F8199-H1
YP125R
MANUALE DI USO E MANUTENZIONE
1B9-F8199-H1.qxd 9/10/06 15:20 Página 1

1B9-F8199-H1.qxd 9/10/06 15:20 Página 2

EAU10110
HAU10110

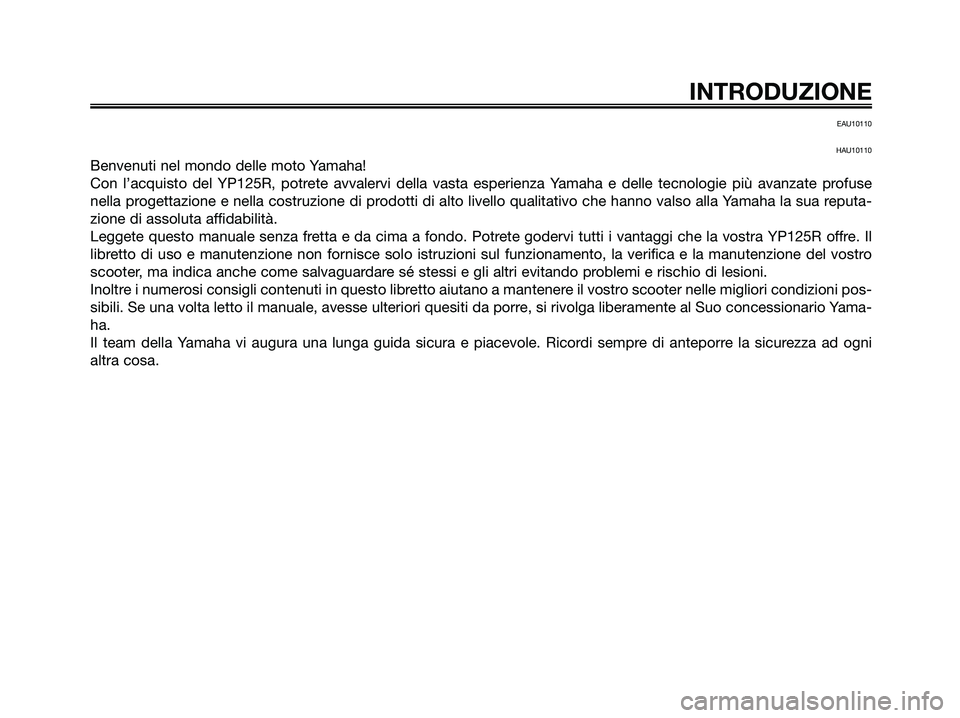

Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YP125R, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse
nella progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputa-
zione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YP125R offre. Il
libretto di uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro
scooter, ma indica anche come salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni pos-
sibili. Se una volta letto il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yama-
ha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni
altra cosa.
INTRODUZIONE
1B9-F8199-H1.qxd 9/10/06 15:20 Página 3

HAU34110

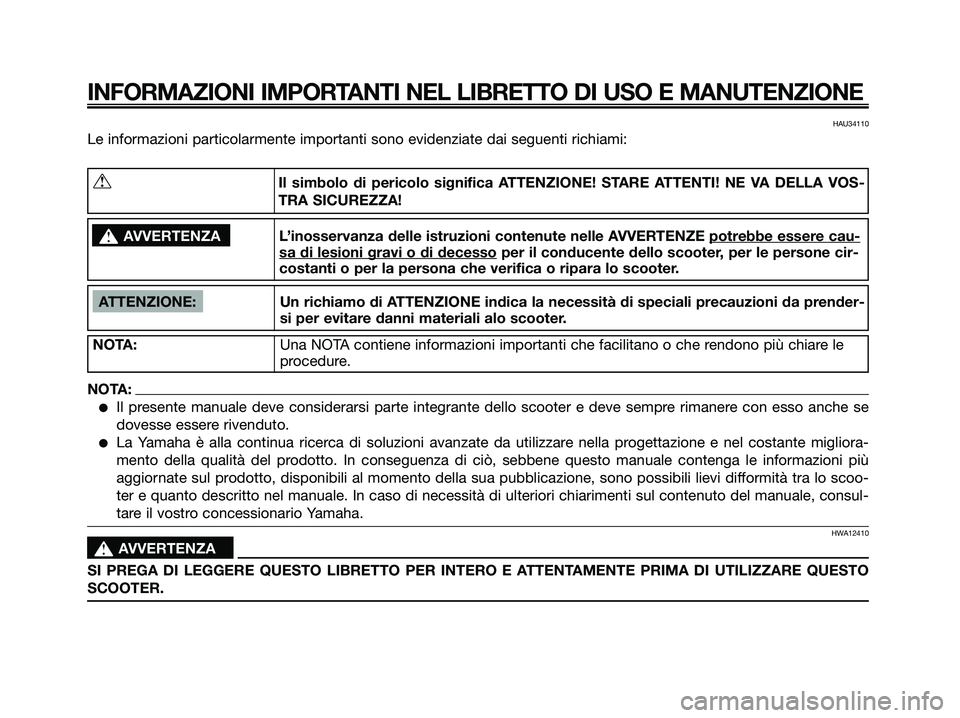

Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
INFORMAZIONI IMPORTANTI NEL LIBRETTO DI USO E MANUTENZIONE
ATTENZIONE: Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da prender-
si per evitare danni materiali alo scooter.
NOTA:Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le
procedure.
NOTA:
Il presente manuale deve considerarsi parte integrante dello scooter e deve sempre rimanere con esso anche se
dovesse essere rivenduto.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante migliora-
mento della qualità del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più
aggiornate sul prodotto, disponibili al momento della sua pubblicazione, sono possibili lievi difformità tra lo scoo-
ter e quanto descritto nel manuale. In caso di necessità di ulteriori chiarimenti sul contenuto del manuale, consul-
tare il vostro concessionario Yamaha.
HWA12410
s s
AVVERTENZA
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO
SCOOTER.
s s
AVVERTENZAL’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere cau-
sa di lesioni gravi o di decessoper il conducente dello scooter, per le persone cir-
costanti o per la persona che verifica o ripara lo scooter.
Il simbolo di pericolo significa ATTENZIONE! STARE ATTENTI! NE VA DELLA VOS-
TRA SICUREZZA!t
1B9-F8199-H1.qxd 9/10/06 15:20 Página 4

HAUS1171

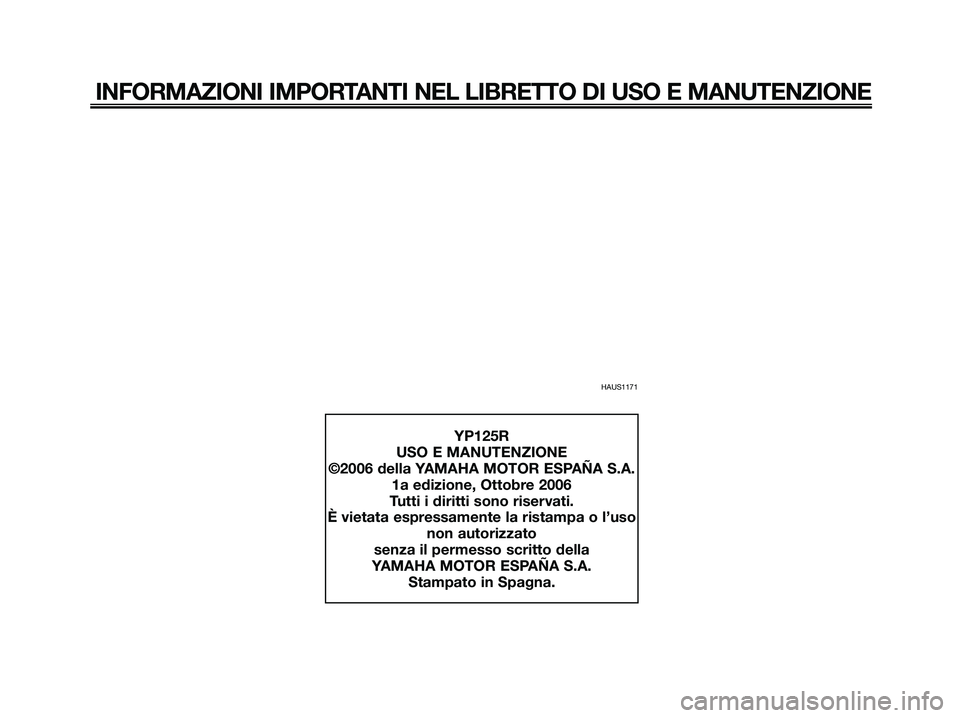

INFORMAZIONI IMPORTANTI NEL LIBRETTO DI USO E MANUTENZIONE
YP125R
USO E MANUTENZIONE
©2006 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Ottobre 2006
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
1B9-F8199-H1.qxd 9/10/06 15:20 Página 5

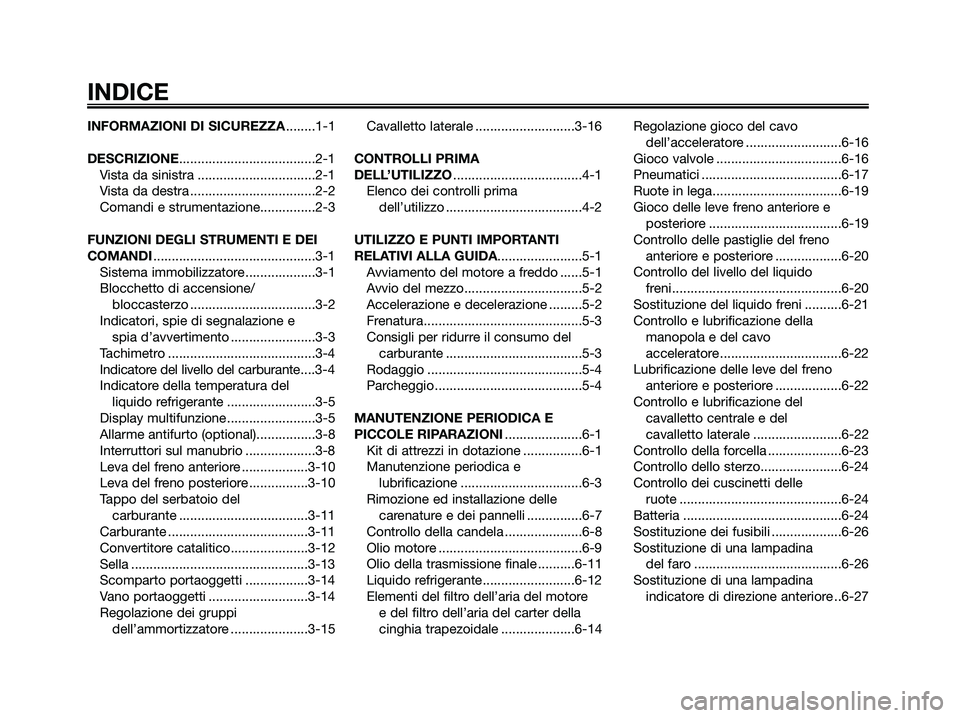

INFORMAZIONI DI SICUREZZA........1-1
DESCRIZIONE.....................................2-1
Vista da sinistra ................................2-1
Vista da destra ..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI............................................3-1
Sistema immobilizzatore...................3-1
Blocchetto di accensione/
bloccasterzo ..................................3-2
Indicatori, spie di segnalazione e
spia d’avvertimento .......................3-3
Tachimetro ........................................3-4
Indicatore del livello del carburante....3-4
Indicatore della temperatura del
liquido refrigerante ........................3-5
Display multifunzione........................3-5
Allarme antifurto (optional)................3-8
Interruttori sul manubrio ...................3-8
Leva del freno anteriore ..................3-10
Leva del freno posteriore ................3-10
Tappo del serbatoio del
carburante ...................................3-11
Carburante ......................................3-11
Convertitore catalitico.....................3-12
Sella ................................................3-13
Scomparto portaoggetti .................3-14
Vano portaoggetti ...........................3-14
Regolazione dei gruppi
dell’ammortizzatore .....................3-15Cavalletto laterale ...........................3-16
CONTROLLI PRIMA
DELL’UTILIZZO...................................4-1
Elenco dei controlli prima
dell’utilizzo .....................................4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.......................5-1
Avviamento del motore a freddo ......5-1
Avvio del mezzo................................5-2
Accelerazione e decelerazione .........5-2
Frenatura...........................................5-3
Consigli per ridurre il consumo del
carburante .....................................5-3
Rodaggio ..........................................5-4
Parcheggio ........................................5-4
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI.....................6-1
Kit di attrezzi in dotazione ................6-1
Manutenzione periodica e
lubrificazione .................................6-3
Rimozione ed installazione delle
carenature e dei pannelli ...............6-7
Controllo della candela .....................6-8
Olio motore .......................................6-9
Olio della trasmissione finale ..........6-11
Liquido refrigerante.........................6-12
Elementi del filtro dell’aria del motore
e del filtro dell’aria del carter della
cinghia trapezoidale ....................6-14Regolazione gioco del cavo
dell’acceleratore ..........................6-16
Gioco valvole ..................................6-16
Pneumatici ......................................6-17
Ruote in lega...................................6-19
Gioco delle leve freno anteriore e
posteriore ....................................6-19
Controllo delle pastiglie del freno
anteriore e posteriore ..................6-20
Controllo del livello del liquido
freni..............................................6-20
Sostituzione del liquido freni ..........6-21
Controllo e lubrificazione della
manopola e del cavo
acceleratore .................................6-22
Lubrificazione delle leve del freno
anteriore e posteriore ..................6-22
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ........................6-22
Controllo della forcella ....................6-23
Controllo dello sterzo......................6-24
Controllo dei cuscinetti delle
ruote ............................................6-24
Batteria ...........................................6-24
Sostituzione dei fusibili ...................6-26
Sostituzione di una lampadina
del faro ........................................6-26
Sostituzione di una lampadina
indicatore di direzione anteriore ..6-27
INDICE
1B9-F8199-H1.qxd 9/10/06 15:20 Página 6

Sostituzione della lampada fanalino
posteriore/stop oppure di una
lampada indicatore di direzione
posteriore ....................................6-28
Sostituzione della lampada luce
targa ............................................6-29
Sostituzione della lampada luce di
posizione anteriore ......................6-29
Ricerca ed eliminazione guasti .......6-30
Tabelle di ricerca ed eliminazione
guasti ...........................................6-31
PULIZIA E RIMESSAGGIO DELLO
SCOOTER............................................7-1
Pulizia................................................7-1
Rimessaggio .....................................7-3
CARATTERISTICHE TECNICHE........8-1
INFORMAZIONI PER I
CONSUMATORI..................................9-1
Numero di identificazione .................9-1
INDICE
1B9-F8199-H1.qxd 9/10/06 15:20 Página 7

HAU10260

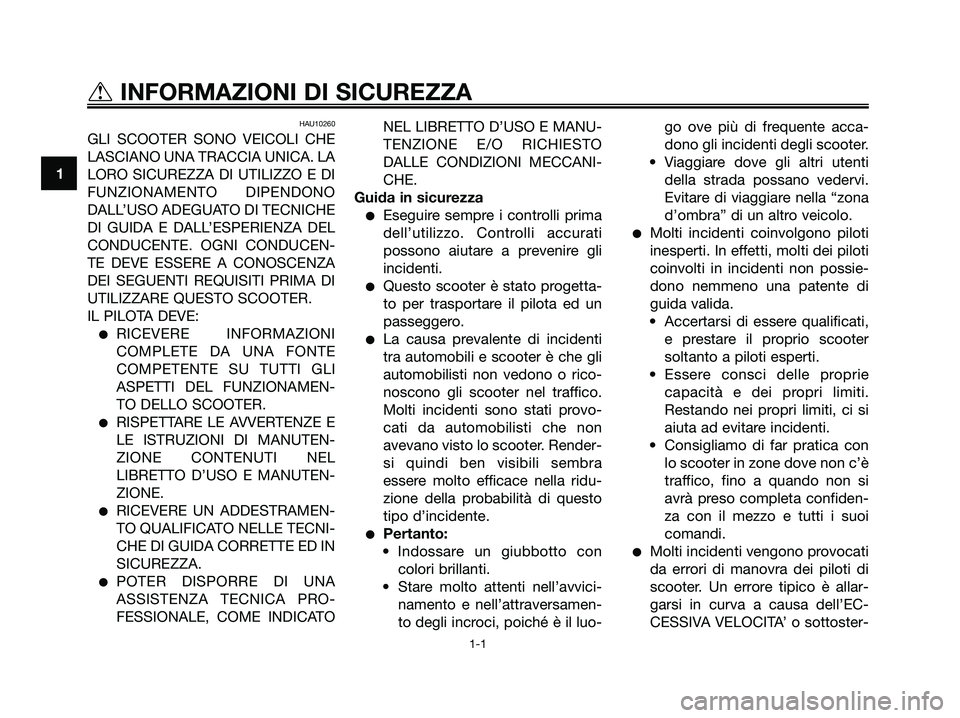

GLI SCOOTER SONO VEICOLI CHE
LASCIANO UNA TRACCIA UNICA. LA
LORO SICUREZZA DI UTILIZZO E DI
FUNZIONAMENTO DIPENDONO
DALL’USO ADEGUATO DI TECNICHE
DI GUIDA E DALL’ESPERIENZA DEL
CONDUCENTE. OGNI CONDUCEN-
TE DEVE ESSERE A CONOSCENZA
DEI SEGUENTI REQUISITI PRIMA DI
UTILIZZARE QUESTO SCOOTER.
IL PILOTA DEVE:
RICEVERE INFORMAZIONI
COMPLETE DA UNA FONTE
COMPETENTE SU TUTTI GLI
ASPETTI DEL FUNZIONAMEN-
TO DELLO SCOOTER.
RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTEN-
ZIONE CONTENUTI NEL
LIBRETTO D’USO E MANUTEN-
ZIONE.
RICEVERE UN ADDESTRAMEN-
TO QUALIFICATO NELLE TECNI-
CHE DI GUIDA CORRETTE ED IN
SICUREZZA.
POTER DISPORRE DI UNA
ASSISTENZA TECNICA PRO-
FESSIONALE, COME INDICATONEL LIBRETTO D’USO E MANU-
TENZIONE E/O RICHIESTO
DALLE CONDIZIONI MECCANI-
CHE.
Guida in sicurezza
Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati
possono aiutare a prevenire gli
incidenti.
Questo scooter è stato progetta-
to per trasportare il pilota ed un
passeggero.
La causa prevalente di incidenti
tra automobili e scooter è che gli
automobilisti non vedono o rico-
noscono gli scooter nel traffico.
Molti incidenti sono stati provo-
cati da automobilisti che non
avevano visto lo scooter. Render-
si quindi ben visibili sembra
essere molto efficace nella ridu-
zione della probabilità di questo
tipo d’incidente.
Pertanto:
• Indossare un giubbotto con
colori brillanti.
• Stare molto attenti nell’avvici-
namento e nell’attraversamen-
to degli incroci, poiché è il luo-go ove più di frequente acca-
dono gli incidenti degli scooter.
• Viaggiare dove gli altri utenti
della strada possano vedervi.
Evitare di viaggiare nella “zona
d’ombra” di un altro veicolo.
Molti incidenti coinvolgono piloti
inesperti. In effetti, molti dei piloti
coinvolti in incidenti non possie-
dono nemmeno una patente di
guida valida.
• Accertarsi di essere qualificati,
e prestare il proprio scooter
soltanto a piloti esperti.
• Essere consci delle proprie
capacità e dei propri limiti.
Restando nei propri limiti, ci si
aiuta ad evitare incidenti.
• Consigliamo di far pratica con
lo scooter in zone dove non c’è
traffico, fino a quando non si
avrà preso completa confiden-
za con il mezzo e tutti i suoi
comandi.
Molti incidenti vengono provocati
da errori di manovra dei piloti di
scooter. Un errore tipico è allar-
garsi in curva a causa dell’EC-
CESSIVA VELOCITA’ o sottoster-
1
tINFORMAZIONI DI SICUREZZA
1-1
1B9-F8199-H1.qxd 9/10/06 15:20 Página 8

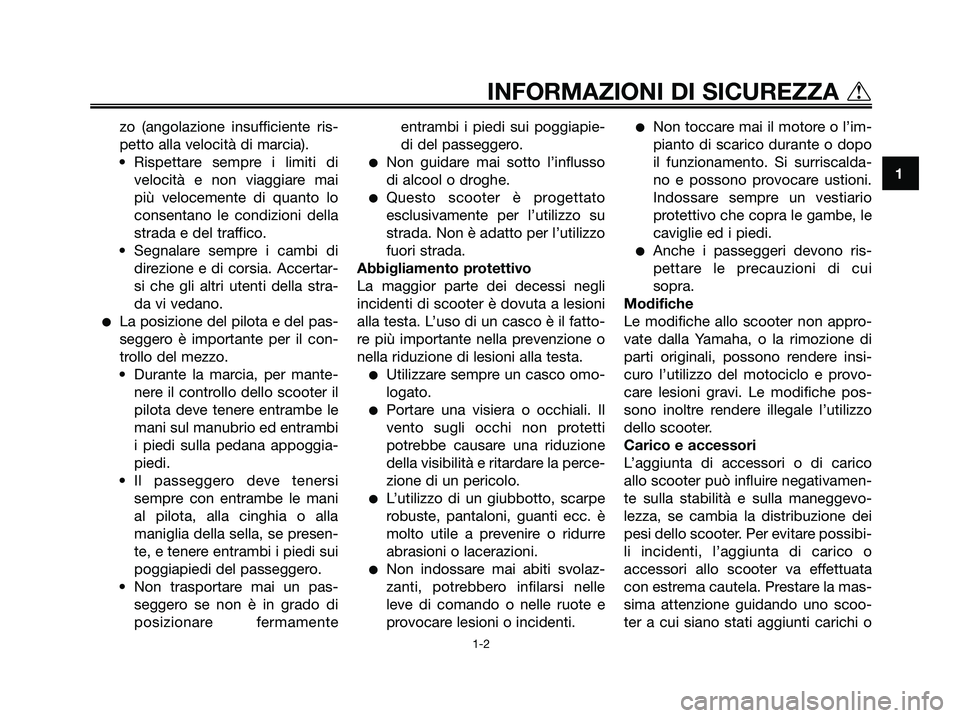

zo (angolazione insufficiente ris-
petto alla velocità di marcia).
• Rispettare sempre i limiti di
velocità e non viaggiare mai
più velocemente di quanto lo
consentano le condizioni della
strada e del traffico.
• Segnalare sempre i cambi di
direzione e di corsia. Accertar-
si che gli altri utenti della stra-
da vi vedano.
La posizione del pilota e del pas-
seggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mante-
nere il controllo dello scooter il
pilota deve tenere entrambe le
mani sul manubrio ed entrambi
i piedi sulla pedana appoggia-
piedi.
• Il passeggero deve tenersi
sempre con entrambe le mani
al pilota, alla cinghia o alla
maniglia della sella, se presen-
te, e tenere entrambi i piedi sui
poggiapiedi del passeggero.
• Non trasportare mai un pas-
seggero se non è in grado di
posizionare fermamenteentrambi i piedi sui poggiapie-
di del passeggero.
Non guidare mai sotto l’influsso
di alcool o droghe.
Questo scooter è progettato
esclusivamente per l’utilizzo su
strada. Non è adatto per l’utilizzo
fuori strada.
Abbigliamento protettivo
La maggior parte dei decessi negli
incidenti di scooter è dovuta a lesioni
alla testa. L’uso di un casco è il fatto-
re più importante nella prevenzione o
nella riduzione di lesioni alla testa.
Utilizzare sempre un casco omo-
logato.
Portare una visiera o occhiali. Il
vento sugli occhi non protetti
potrebbe causare una riduzione
della visibilità e ritardare la perce-
zione di un pericolo.
L’utilizzo di un giubbotto, scarpe
robuste, pantaloni, guanti ecc. è
molto utile a prevenire o ridurre
abrasioni o lacerazioni.
Non indossare mai abiti svolaz-
zanti, potrebbero infilarsi nelle
leve di comando o nelle ruote e
provocare lesioni o incidenti.
Non toccare mai il motore o l’im-
pianto di scarico durante o dopo
il funzionamento. Si surriscalda-
no e possono provocare ustioni.
Indossare sempre un vestiario
protettivo che copra le gambe, le
caviglie ed i piedi.
Anche i passeggeri devono ris-
pettare le precauzioni di cui
sopra.
Modifiche
Le modifiche allo scooter non appro-
vate dalla Yamaha, o la rimozione di
parti originali, possono rendere insi-
curo l’utilizzo del motociclo e provo-
care lesioni gravi. Le modifiche pos-
sono inoltre rendere illegale l’utilizzo
dello scooter.
Carico e accessori
L’aggiunta di accessori o di carico
allo scooter può influire negativamen-
te sulla stabilità e sulla maneggevo-
lezza, se cambia la distribuzione dei
pesi dello scooter. Per evitare possibi-
li incidenti, l’aggiunta di carico o
accessori allo scooter va effettuata
con estrema cautela. Prestare la mas-
sima attenzione guidando uno scoo-
ter a cui siano stati aggiunti carichi o
1
INFORMAZIONI DI SICUREZZA t
1-2
1B9-F8199-H1.qxd 9/10/06 15:20 Página 9

accessori. Di seguito forniamo alcune
direttive generali in caso di aggiunta
di carico o di accessori allo scooter:Carico
Il peso totale del pilota, del passegge-
ro, degli accessori e del carico non
deve superare il limite massimo di
carico di 189 Kg (416,75 lb). Carican-
do il mezzo entro questi limiti, tenere
presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più
vicino possibile allo scooter.
Accertarsi di distribuire il peso
nel modo più uniforme possibile
su entrambi i lati dello scooter,
per ridurre al minimo lo sbilancia-
mento o l’instabilità.
I carichi mobili possono provoca-
re improvvisi sbilanciamenti.
Accertarsi che gli accessori ed il
carico siano ben fissati allo scoo-
ter, prima di avviarlo. Controllare
frequentemente i supporti degli
accessori ed i dispositivi di fis-
saggio dei carichi.
Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta
dello sterzo.Accessori
Gli accessori originali Yamaha sono
stati studiati appositamente per l’uti-
lizzo su questo scooter. Poichè la
Yamaha non è in grado di provare tut-
ti gli altri accessori disponibili, siete
personalmente responsabili della
scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha.
Usare estrema cautela nella scelta e
nell’installazione di qualsiasi accesso-
rio.
Per il montaggio di accessori, tenere
ben presenti le seguenti istruzioni in
aggiunta a quelle descritte al capitolo
“Carico”.
Non installare mai accessori o
trasportare carichi che compro-
mettano le prestazioni dello sco-
oter. Prima di utilizzare gli acces-
sori, controllateli accuratamente
per accertarsi che essi non ridu-
cano in nessun modo la distanza
minima da terra sia in rettilineo
che in curva, non limitino la corsa
delle sospensioni, dello sterzo o il
funzionamento dei comandi,
oppure oscurino le luci o i catari-
frangenti.
1
tINFORMAZIONI DI SICUREZZA
1-3
1B9-F8199-H1.qxd 9/10/06 15:20 Página 10
