Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
du scooter dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation du scooter illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur le scooter
peut réduire sa stabilité et sa mania-
bilité si la répartition du poids du sco-
oter est modifiée. Afin d’éviter tout
risque d’accident, monter accessoi-
res et bagages avec beaucoup de
soin. Redoubler de prudence lors de
la conduite d’un scooter chargé d’ac-
cessoires ou de bagages. Voici quel-
ques directives à suivre concernant
les accessoires et le chargement :Charge
S’assurer que le poids total du pilote,
du passager, des bagages et des
accessoires ne dépasse pas la charge
maximum de 189 Kg (416.75 lb).
Même lorsque cette limite de poids
n’est pas dépassée, garder les points
suivants à l’esprit :
Les bagages et les accessoires
doivent être fixés aussi bas et
près du scooter que possible.
S’efforcer de répartir au mieux le
poids de façon égale des deux
côtés du scooter afin de ne pas
le déséquilibrer.
Un déplacement soudain du
chargement peut créer un désé-
quilibre. S’assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des
accessoires et des bagages.
Ne jamais placer des objets
lourds ou volumineux sur le gui-
don, la fourche ou le garde-boue
avant. Ces objets peuvent désta-
biliser la direction et rendre le
maniement plus difficile.Accessoir
es
Des accessoires Yamaha d’origine
sont disponibles. Ceux-ci sont spé-
cialement conçus pour ce scooter.
Yamaha ne pouvant tester tous les
accessoires disponibles sur le mar-
ché, le propriétaire est personnelle-
ment responsable de la sélection, du
montage et de l’utilisation d’accessoi-
res d’autres marques. Sélectionner et
monter judicieusement tout accessoi-
re.
Respecter les conseils suivants lors
du montage d’accessoires, ainsi que
ceux donnés à la section “Charge”.
Ne jamais monter d’accessoires
ou transporter de chargement qui
pourraient nuire au bon fonction-
nement du scooter. Examiner
soigneusement les accessoires
avant de les monter pour s’assu-
rer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu’ils ne cachent pas les
feux et catadioptres.
1
tCONSIGNES DE SÉCURITÉ
1-3
1B9-F8199-F1.qxd 11/10/06 11:27 Página 10

de les protéger contre l’humidité. En
lavant le véhicule, prendre soin de ne
pas laisser pénétrer d’eau dans le
compartiment de rangement.FAU14880

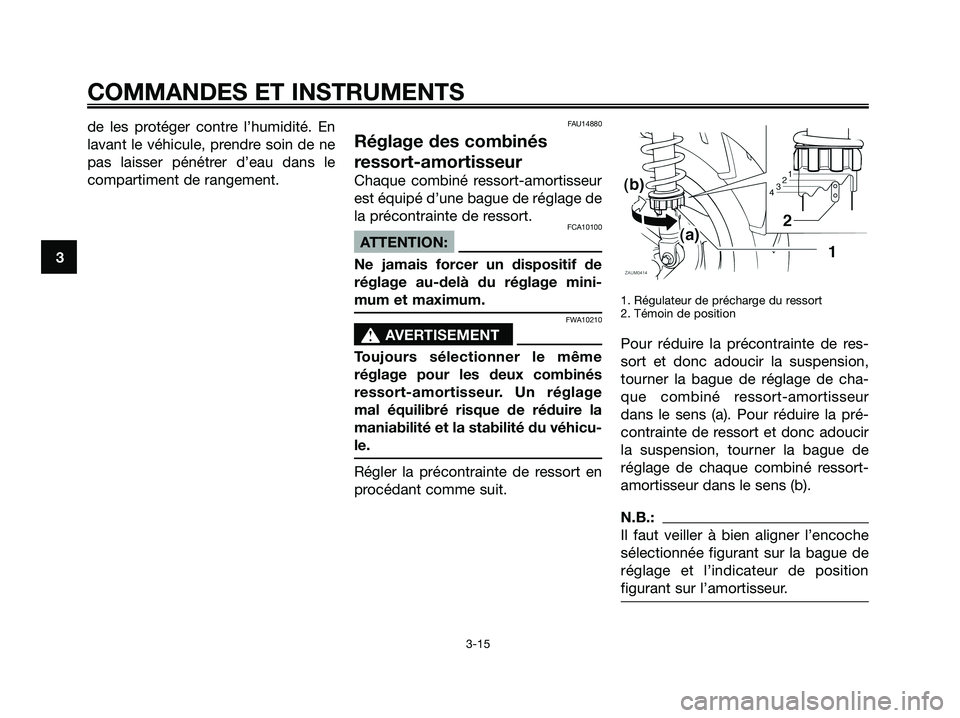

Réglage des combinés
ressort-amortisseur
Chaque combiné ressort-amortisseur
est équipé d’une bague de réglage de
la précontrainte de ressort.
FCA10100
ATTENTION:
Ne jamais forcer un dispositif de
réglage au-delà du réglage mini-
mum et maximum.
FWA10210
s s
AVERTISEMENT
Toujours sélectionner le même
réglage pour les deux combinés
ressort-amortisseur. Un réglage
mal équilibré risque de réduire la
maniabilité et la stabilité du véhicu-
le.
Régler la précontrainte de ressort en
procédant comme suit.
1. Régulateur de précharge du ressort
2. Témoin de position
Pour réduire la précontrainte de res-
sort et donc adoucir la suspension,
tourner la bague de réglage de cha-
que combiné ressort-amortisseur
dans le sens (a). Pour réduire la pré-
contrainte de ressort et donc adoucir
la suspension, tourner la bague de
réglage de chaque combiné ressort-
amortisseur dans le sens (b).
N.B.:
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position
figurant sur l’amortisseur.
3
COMMANDES ET INSTRUMENTS
3-15
1B9-F8199-F1.qxd 11/10/06 11:27 Página 30

FAU21870

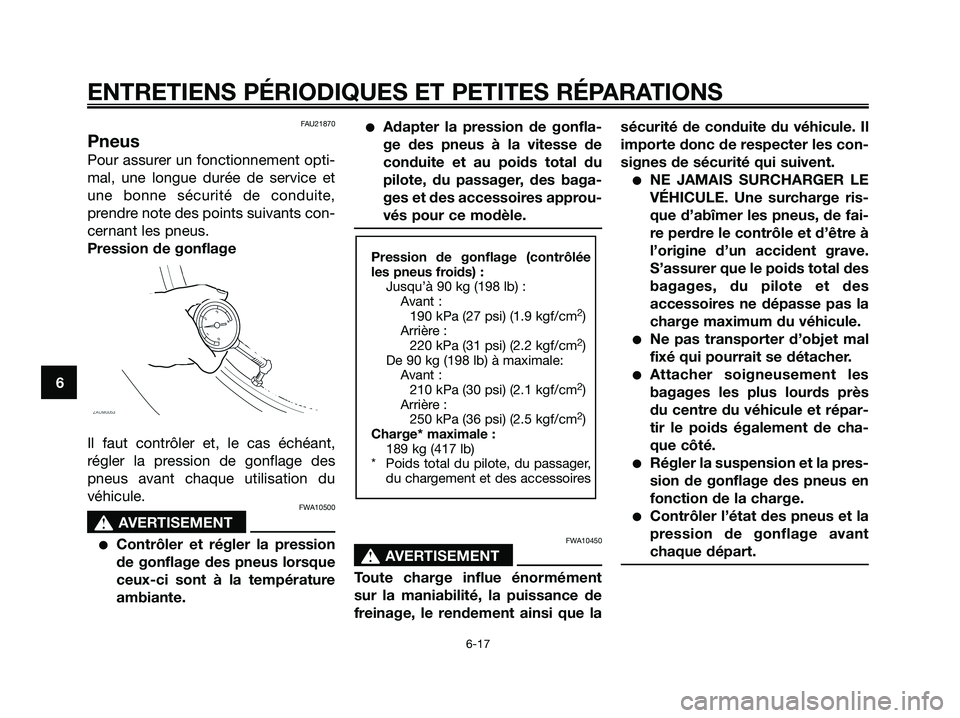

Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant,
régler la pression de gonflage des
pneus avant chaque utilisation du
véhicule.
FWA10500
s s
AVERTISEMENT
Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.
Adapter la pression de gonfla-
ge des pneus à la vitesse de
conduite et au poids total du
pilote, du passager, des baga-
ges et des accessoires approu-
vés pour ce modèle.
FWA10450
s s
AVERTISEMENT
Toute charge influe énormément
sur la maniabilité, la puissance de
freinage, le rendement ainsi que lasécurité de conduite du véhicule. Il
importe donc de respecter les con-
signes de sécurité qui suivent.
NE JAMAIS SURCHARGER LE
VÉHICULE. Une surcharge ris-
que d’abîmer les pneus, de fai-
re perdre le contrôle et d’être à
l’origine d’un accident grave.
S’assurer que le poids total des
bagages, du pilote et des
accessoires ne dépasse pas la
charge maximum du véhicule.
Ne pas transporter d’objet mal
fixé qui pourrait se détacher.
Attacher soigneusement les
bagages les plus lourds près
du centre du véhicule et répar-
tir le poids également de cha-
que côté.
Régler la suspension et la pres-
sion de gonflage des pneus en
fonction de la charge.
Contrôler l’état des pneus et la
pression de gonflage avant
chaque départ.
Pression de gonflage (contrôlée
les pneus froids) :
Jusqu’à 90 kg (198 lb) :
Avant :
190 kPa (27 psi) (1.9 kgf/cm
2)
Arrière :
220 kPa (31 psi) (2.2 kgf/cm
2)
De 90 kg (198 lb) à maximale:
Avant :
210 kPa (30 psi) (2.1 kgf/cm
2)
Arrière :
250 kPa (36 psi) (2.5 kgf/cm
2)
Charge* maximale :
189 kg (417 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
1B9-F8199-F1.qxd 11/10/06 11:27 Página 56

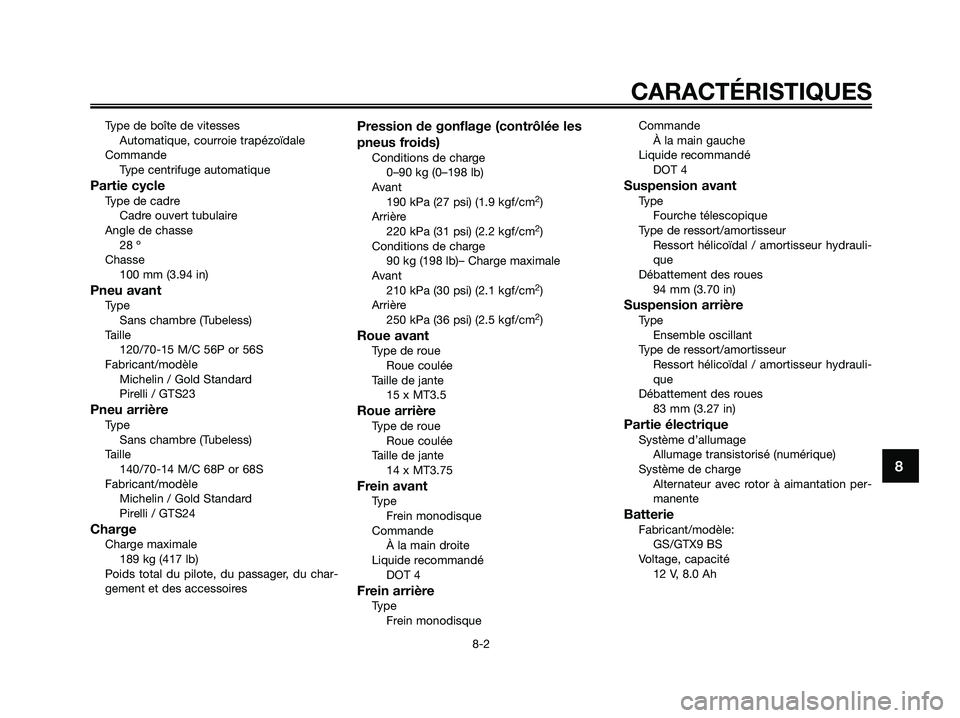

Type de boîte de vitesses
Automatique, courroie trapézoïdale
Commande
Type centrifuge automatique
Partie cycleType de cadre
Cadre ouvert tubulaire
Angle de chasse
28 º
Chasse
100 mm (3.94 in)
Pneu avantType
Sans chambre (Tubeless)
Taille
120/70-15 M/C 56P or 56S
Fabricant/modèle
Michelin / Gold Standard
Pirelli / GTS23
Pneu arrièreType
Sans chambre (Tubeless)
Taille
140/70-14 M/C 68P or 68S
Fabricant/modèle
Michelin / Gold Standard
Pirelli / GTS24
ChargeCharge maximale
189 kg (417 lb)
Poids total du pilote, du passager, du char-
gement et des accessoires
Pression de gonflage (contrôlée les
pneus froids)
Conditions de charge
0–90 kg (0–198 lb)
Avant
190 kPa (27 psi) (1.9 kgf/cm
2)
Arrière
220 kPa (31 psi) (2.2 kgf/cm
2)
Conditions de charge
90 kg (198 lb)– Charge maximale
Avant
210 kPa (30 psi) (2.1 kgf/cm
2)
Arrière
250 kPa (36 psi) (2.5 kgf/cm
2)
Roue avantType de roue
Roue coulée
Taille de jante
15 x MT3.5
Roue arrièreType de roue
Roue coulée
Taille de jante
14 x MT3.75
Frein avantType
Frein monodisque
Commande
À la main droite
Liquide recommandé
DOT 4
Frein arrièreType
Frein monodisqueCommande
À la main gauche
Liquide recommandé
DOT 4
Suspension avantType
Fourche télescopique
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
94 mm (3.70 in)
Suspension arrièreType
Ensemble oscillant
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
83 mm (3.27 in)
Partie électriqueSystème d’allumage
Allumage transistorisé (numérique)
Système de charge
Alternateur avec rotor à aimantation per-
manente
BatterieFabricant/modèle:
GS/GTX9 BS
Voltage, capacité
12 V, 8.0 Ah
8
CARACTÉRISTIQUES
8-2
