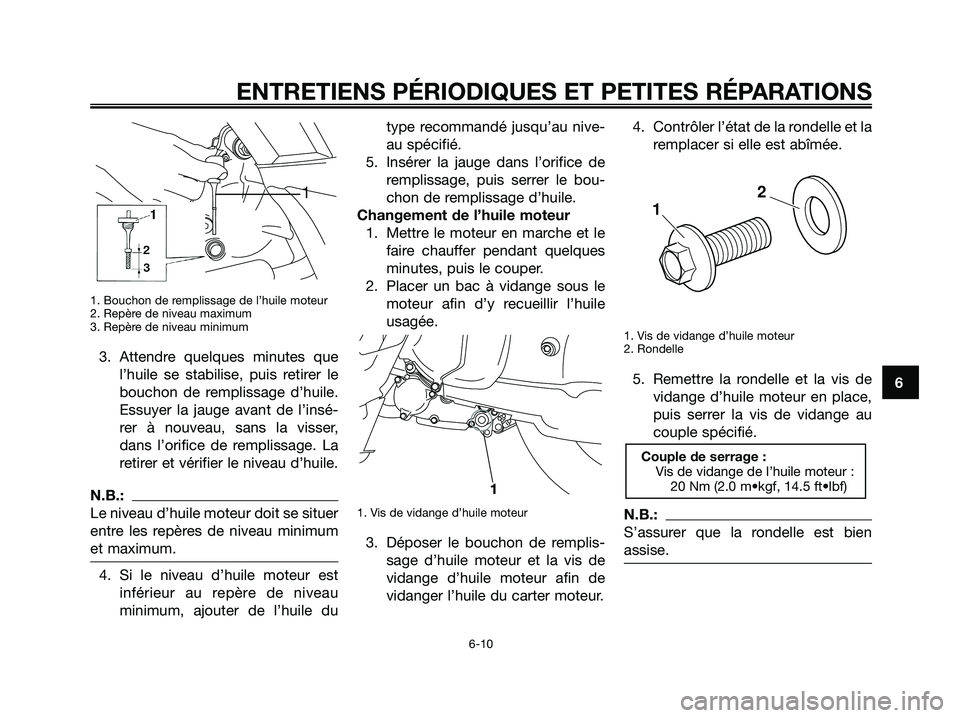

1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insé-
rer à nouveau, sans la visser,
dans l’orifice de remplissage. La
retirer et vérifier le niveau d’huile.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.
4. Si le niveau d’huile moteur est
inférieur au repère de niveau
minimum, ajouter de l’huile dutype recommandé jusqu’au nive-
au spécifié.
5. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
1. Vis de vidange d’huile moteur
3. Déposer le bouchon de remplis-
sage d’huile moteur et la vis de
vidange d’huile moteur afin de
vidanger l’huile du carter moteur.4. Contrôler l’état de la rondelle et la
remplacer si elle est abîmée.
1. Vis de vidange d’huile moteur
2. Rondelle
5. Remettre la rondelle et la vis de
vidange d’huile moteur en place,
puis serrer la vis de vidange au
couple spécifié.
N.B.:
S’assurer que la rondelle est bien
assise.
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m•kgf, 14.5 ft•lbf)
2
1
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
1B9-F8199-F1.qxd 11/10/06 11:27 Página 49

FAU22520

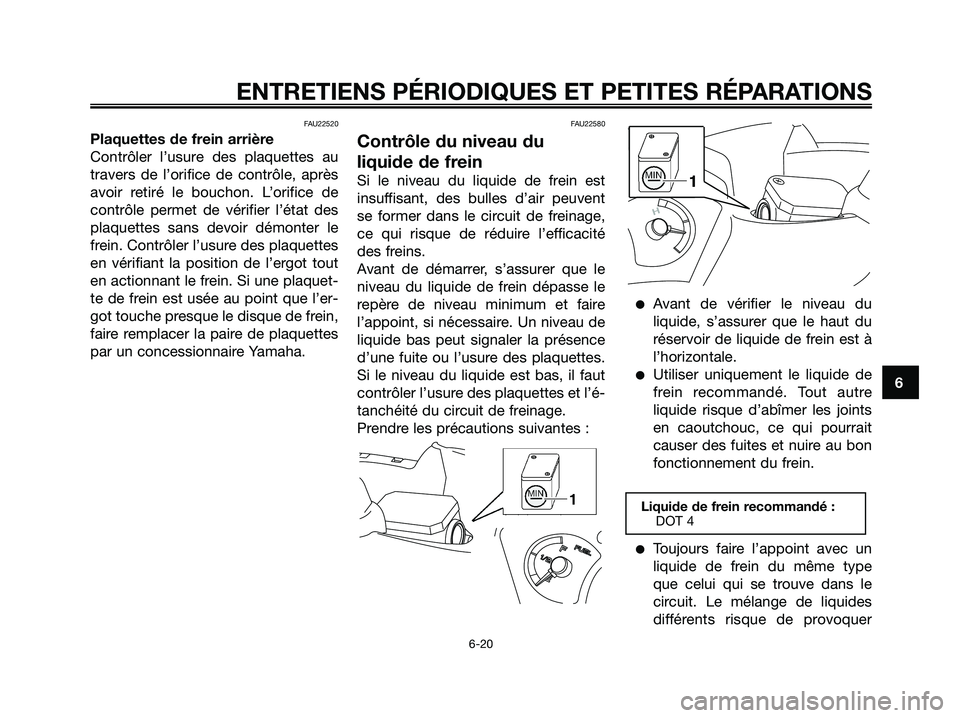

Plaquettes de frein arrière
Contrôler l’usure des plaquettes au
travers de l’orifice de contrôle, après
avoir retiré le bouchon. L’orifice de
contrôle permet de vérifier l’état des
plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes
en vérifiant la position de l’ergot tout
en actionnant le frein. Si une plaquet-
te de frein est usée au point que l’er-
got touche presque le disque de frein,
faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22580
Contrôle du niveau du
liquide de frein
Si le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent
se former dans le circuit de freinage,
ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes.
Si le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et l’é-
tanchéité du circuit de freinage.
Prendre les précautions suivantes :
Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.
Toujours faire l’appoint avec un
liquide de frein du même type
que celui qui se trouve dans le
circuit. Le mélange de liquides
différents risque de provoquer
Liquide de frein recommandé :
DOT 4
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
1B9-F8199-F1.qxd 11/10/06 11:27 Página 59

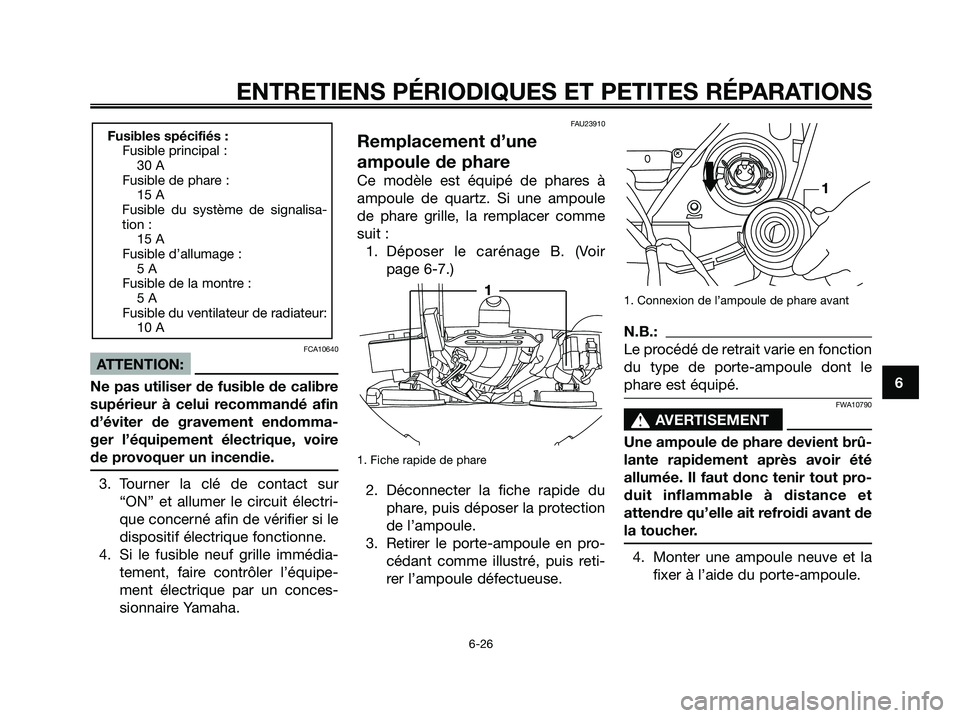

FCA10640
ATTENTION:
Ne pas utiliser de fusible de calibre
supérieur à celui recommandé afin
d’éviter de gravement endomma-
ger l’équipement électrique, voire
de provoquer un incendie.
3. Tourner la clé de contact sur
“ON” et allumer le circuit électri-
que concerné afin de vérifier si le
dispositif électrique fonctionne.
4. Si le fusible neuf grille immédia-
tement, faire contrôler l’équipe-
ment électrique par un conces-
sionnaire Yamaha.
FAU23910
Remplacement d’une
ampoule de phare
Ce modèle est équipé de phares à
ampoule de quartz. Si une ampoule
de phare grille, la remplacer comme
suit :
1. Déposer le carénage B. (Voir
page 6-7.)
1. Fiche rapide de phare
2. Déconnecter la fiche rapide du
phare, puis déposer la protection
de l’ampoule.
3. Retirer le porte-ampoule en pro-
cédant comme illustré, puis reti-
rer l’ampoule défectueuse.
1. Connexion de l’ampoule de phare avant
N.B.:
Le procédé de retrait varie en fonction
du type de porte-ampoule dont le
phare est équipé.
FWA10790
s s
AVERTISEMENT
Une ampoule de phare devient brû-
lante rapidement après avoir été
allumée. Il faut donc tenir tout pro-
duit inflammable à distance et
attendre qu’elle ait refroidi avant de
la toucher.
4. Monter une ampoule neuve et la
fixer à l’aide du porte-ampoule.
1
1
Fusibles spécifiés :
Fusible principal :
30 A
Fusible de phare :
15 A
Fusible du système de signalisa-
tion :
15 A
Fusible d’allumage :
5 A
Fusible de la montre :
5 A
Fusible du ventilateur de radiateur:
10 A
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
