ÉLÉMENTS CONTRÔLES PAGES
• Contrôler le niveau de carburant dans le réservoir.
Carburant• Refaire le plein de carburant si nécessaire. 3-5, 3-12
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• Contrôler le niveau d’huile du moteur.
Huile moteur• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié. 6-9
• S’assurer de l’absence de fuites d’huile.
Huile de transmission finale• S’assurer de l’absence de fuites d’huile. 6-11
• Contrôler le niveau du liquide de refroidissement dans
le vase d’expansion.
Liquide de refroidissement• Si nécessaire, ajouter du liquide de refroidissement du 3-5, 6-12
type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer
de l’absence de toute fuite.
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire
Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein avant• Remplacer si nécessaire.
3-10, 5-3, 6-19
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence
de toute fuite.
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha
en cas de sensation de mollesse.
Frein arrière• Contrôler l’usure des plaquettes de frein.
3-11, 5-3, 6-19
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
4
CONTRÔLES AVANT UTILISATION
4-2
FAU15603
Points à contrôler avant chaque utilisation
1B9-F8199-F1.qxd 11/10/06 11:27 Página 34

FAU16841
Rodage du moteur
Les premiers 1600 km (1000 mi)
constituent la période la plus impor-
tante de la vie du moteur. C’est pour-
quoi il est indispensable de lire atten-
tivement ce qui suit.
Le moteur étant neuf, il faut éviter de
le soumettre à un effort excessif pen-
dant les premiers 1600 km (1000 mi).
Les pièces mobiles du moteur doivent
s’user et se roder mutuellement pour
obtenir les jeux de marche corrects.
Pendant cette période, éviter de con-
duire à pleins gaz de façon prolongée
et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAUM2010
0 à 1000 km (0 à 600 mi)
Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/3.
1000 à 1600 km (600 à 1000 mi)
Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/2.
FCA11660
ATTENTION:
Veiller à remplacer l’huile moteur et
l’huile de transmission finale après
1000 km (600 mi) d’utilisation.
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut
rouler normalement.
FCA10270
ATTENTION:
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
FAU17212
Stationnement
Pour stationner le véhicule, couper le
moteur, puis retirer la clé de contact.
FWA10310
s s
AVERTISEMENT
Comme le moteur et le systè-
me d’échappement peuvent
devenir brûlants, il convient de
se garer de façon à ce que les
piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.
Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
FCA10380
ATTENTION:
Ne jamais se garer à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement
inflammables.
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
1B9-F8199-F1.qxd 11/10/06 11:27 Página 39

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5

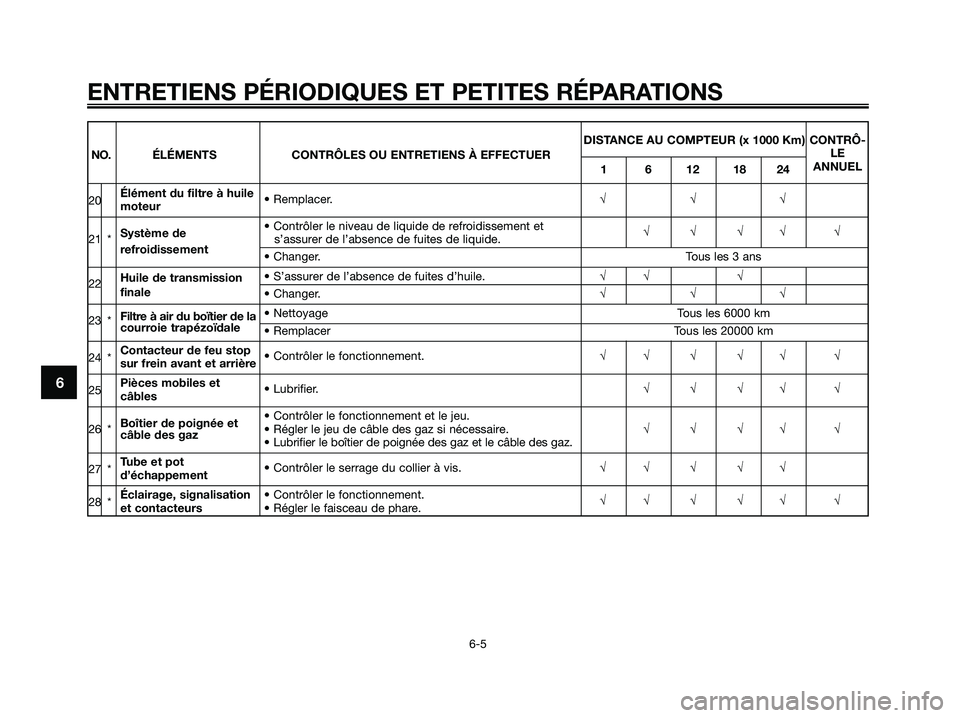

DISTANCE AU COMPTEUR (x 1000 Km) CONTRÔ-
LE NO. ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER
1 6 12 18 24ANNUEL
20Élément du filtre à huile
moteur• Remplacer.√√√
Système de • Contrôler le niveau de liquide de refroidissement et
21 * s’assurer de l’absence de fuites de liquide.√√√√ √refroidissement
• Changer. Tous les 3 ans
22Huile de transmission• S’assurer de l’absence de fuites d’huile.√√ √finale
• Changer.√√√
23 *Filtre à air du boïtier de la• Nettoyage Tous les 6000 kmcourroie trapézoïdale
• Remplacer Tous les 20000 km
24 *Contacteur de feu stop
sur frein avant et arrière• Contrôler le fonctionnement.√√ √ √√ √
25Pièces mobiles et
câbles• Lubrifier.√√√√ √
Boîtier de poignée et • Contrôler le fonctionnement et le jeu.
26 * • Régler le jeu de câble des gaz si nécessaire.√√√√ √
câble des gaz
• Lubrifier le boîtier de poignée des gaz et le câble des gaz.
27 *Tube et pot
d’échappement• Contrôler le serrage du collier à vis.√√ √ √√
28 *Éclairage, signalisation • Contrôler le fonctionnement.
et contacteurs• Régler le faisceau de phare.√√ √ √√ √
1B9-F8199-F1.qxd 11/10/06 11:27 Página 44

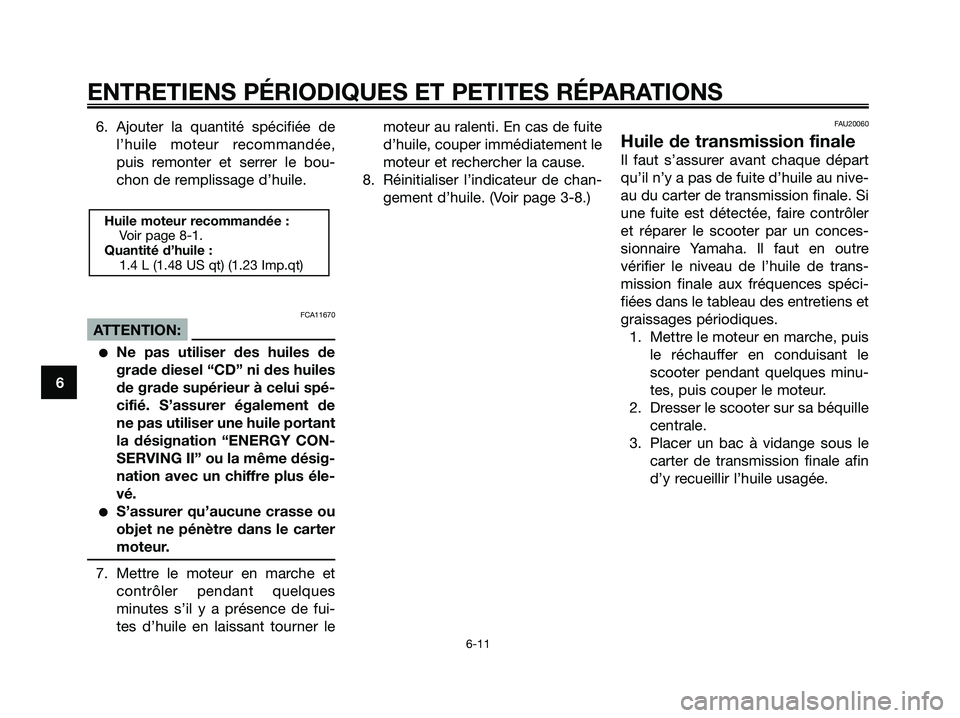

6. Ajouter la quantité spécifiée de
l’huile moteur recommandée,
puis remonter et serrer le bou-
chon de remplissage d’huile.
FCA11670
ATTENTION:
Ne pas utiliser des huiles de
grade diesel “CD” ni des huiles
de grade supérieur à celui spé-
cifié. S’assurer également de
ne pas utiliser une huile portant
la désignation “ENERGY CON-
SERVING II” ou la même désig-
nation avec un chiffre plus éle-
vé.
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
7. Mettre le moteur en marche et
contrôler pendant quelques
minutes s’il y a présence de fui-
tes d’huile en laissant tourner lemoteur au ralenti. En cas de fuite
d’huile, couper immédiatement le
moteur et rechercher la cause.
8. Réinitialiser l’indicateur de chan-
gement d’huile. (Voir page 3-8.)
FAU20060
Huile de transmission finale
Il faut s’assurer avant chaque départ
qu’il n’y a pas de fuite d’huile au nive-
au du carter de transmission finale. Si
une fuite est détectée, faire contrôler
et réparer le scooter par un conces-
sionnaire Yamaha. Il faut en outre
vérifier le niveau de l’huile de trans-
mission finale aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
1. Mettre le moteur en marche, puis
le réchauffer en conduisant le
scooter pendant quelques minu-
tes, puis couper le moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le
carter de transmission finale afin
d’y recueillir l’huile usagée.
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
1.4 L (1.48 US qt) (1.23 Imp.qt)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
1B9-F8199-F1.qxd 11/10/06 11:27 Página 50

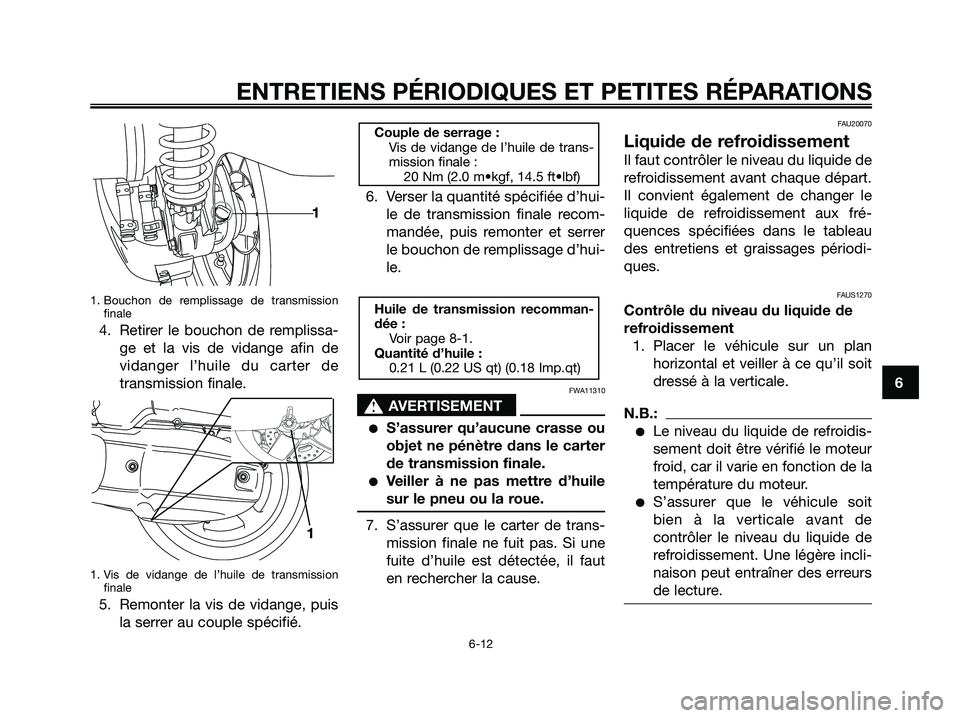

1. Bouchon de remplissage de transmission
finale
4. Retirer le bouchon de remplissa-
ge et la vis de vidange afin de
vidanger l’huile du carter de
transmission finale.
1. Vis de vidange de l’huile de transmission
finale
5. Remonter la vis de vidange, puis
la serrer au couple spécifié.6. Verser la quantité spécifiée d’hui-
le de transmission finale recom-
mandée, puis remonter et serrer
le bouchon de remplissage d’hui-
le.
FWA11310
s s
AVERTISEMENT
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
de transmission finale.
Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
7. S’assurer que le carter de trans-
mission finale ne fuit pas. Si une
fuite d’huile est détectée, il faut
en rechercher la cause.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ.
Il convient également de changer le
liquide de refroidissement aux fré-
quences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
FAUS1270
Contrôle du niveau du liquide de
refroidissement
1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
N.B.:
Le niveau du liquide de refroidis-
sement doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.
S’assurer que le véhicule soit
bien à la verticale avant de
contrôler le niveau du liquide de
refroidissement. Une légère incli-
naison peut entraîner des erreurs
de lecture.
Huile de transmission recomman-
dée :
Voir page 8-1.
Quantité d’huile :
0.21 L (0.22 US qt) (0.18 Imp.qt)
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
20 Nm (2.0 m•kgf, 14.5 ft•lbf)
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
1B9-F8199-F1.qxd 11/10/06 11:27 Página 51

DimensionsLongueur hors tout
2210 mm (87.0 in)
Largeur hors tout
790 mm (31.1 in)
Hauteur hors tout
1380 mm (54.3 in)
Hauteur de la selle
785 mm (30.9 in)
Empattement
1545 mm (60.8 in)
Garde au sol
113 mm (4.45 in)
Rayon de braquage minimum
3650 mm (143.7 in)
PoidsAvec huile et carburant
166 kg (366 lb)
MoteurType de moteur
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres
Monocylindre incliné vers l’avant
Cylindrée
124.66 cm
3(7.61 cu*in)
Alésage x course
52 x 58.6 mm (2.05 x 2.31 in)
Taux de compression
11.2:1
Système de démarrage
Démarreur électrique
Système de graissage
Carter humide
Huile moteurType
SAE 10W30 or SAE 10W40
Classification d’huile moteur recommandée
API Service de type SG et au-delà
Quantité d’huile moteurSans remplacement du filtre à huile
1.4 L (1.48 US qt) (1.23 Imp qt)
Avec remplacement du filtre à huile
1.5L (1.59 US qt) (1.32 Imp qt)
Huile de transmission finaleType
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Quantité
0.21 L (0.22 US qt) (0.18 Imp qt)
RefroidissementCapacité du vase d’expansion (jusqu’au
repère de niveau maximum)
0.26 L (0.28 US qt) (0.23 Imp.qt)
Filtre à airÉlément du filtre à air
Élément de type sec
CarburantCarburant recommandé
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir
12.5 L (13.21 US qt) (11.00 Imp qt)
Quantité de la réserve:
2 L (2.11 US qt) (1.76 Imp qt)
Système d’injection électronique de
carburant
Fabricant
AISAN
Modèle x quantité
EFI System x 1
Bougie(s)Fabricant/modèle
NGK / CPR 9EA-9
Écartement des électrodes
0.8-0.9 mm (0.031-0.035 in)
EmbrayageType
Sec, centrifuge automatique
TransmissionSystème de réduction primaire
Engrenage hélicoïdal
Taux de réduction primaire
41/14 (2.929)
Système de réduction secondaire
Engrenage hélicoïdal
Taux de réduction secondaire
44/13 (3.385)
CARACTÉRISTIQUES
8-1
8
1B9-F8199-F1.qxd 11/10/06 11:27 Página 76

AAccélération et décélération ......................5-2
Alarme antivol (en option) ..........................3-9
BBatterie .....................................................6-24
Béquille latérale........................................3-16
Bouchon de réservoir de carburant .........3-11
CCarburant .................................................3-12
Changement du liquide de frein ..............6-21
Combinés de contacteurs .........................3-9
Commandes et instruments ......................2-3
Comment réduire sa consommation de
carburant .................................................5-3
Compartiment de rangement arrière .......3-14
Compartiment de rangement avant .........3-14
Compteur de vitesse..................................3-4
Contacteur à clé/antivol .............................3-2
Contrôle de la bougie ................................6-8
Contrôle de la direction ...........................6-23
Contrôle de la fourche .............................6-22
Contrôle des plaquettes de frein avant
et arrière.................................................6-19
Contrôle des roulements de roue ............6-24
Contrôle du niveau du liquide de frein ....6-20
Contrôle et lubrification de la poignée
et du câble des gaz ...............................6-21
Contrôle et lubrification des béquilles
centrale et latérale .................................6-22
DDémarrage .................................................5-2
Dépose et repose des caches et
carénages ................................................6-7
Diagnostic de pannes ..............................6-29
EÉcran multifonction ....................................3-6
Élément du filtre à air et du filtre à air du
boîtier de la courroie trapézoïdale .........6-14
FFreinage .....................................................5-3
GGarde des leviers de freins avant et
arrière .....................................................6-19
HHuile de transmission finale .....................6-11
Huile moteur...............................................6-9
IImmobilisateur antivol ................................3-1
Indicateurs, témoins et témoin d’alerte .....3-3
JJauge de niveau de carburant ...................3-5
Jauge de température du liquide de
refroidissement ........................................3-5
Jeu des soupapes....................................6-16
LLevier de frein arrière ...............................3-10
Levier de frein avant ................................3-10
Liquide de refroidissement ......................6-12
Lubrification des leviers de frein avant
et arrière.................................................6-22
MMise en marche d’un moteur froid ............5-1
NNuméro d’identification..............................9-1
PPneus .......................................................6-17
Points à contrôler avant chaque
utilisation..................................................4-2Pot catalytique .........................................3-13
RRéglage des combinés
ressortamortisseur .................................3-15
Réglage du jeu de câble des gaz ............6-16
Remisage ...................................................7-3
Remplacement d’une ampoule de
clignotant avant .....................................6-27
Remplacement d’une ampoule de
phare ......................................................6-26
Remplacement de l’ampoule d’éclairage
de la plaque d’immatriculation ..............6-29
Remplacement de l’ampoule de feu
arrière/stop ou d’une ampoule de
clignotant arrière ....................................6-28
Remplacement de l’ampoule de
veilleuse .................................................6-29
Remplacement des fusibles ....................6-25
Rodage du moteur .....................................5-3
Roues coulées .........................................6-18
SSelle .........................................................3-13
Soin ............................................................7-1
Stationnement ............................................5-4
TTableau des entretiens et graissages
périodiques ..............................................6-3
Trousse de réparation ................................6-1
VVue droite ...................................................2-2
Vue gauche ................................................2-1
TABLE DES MATIÈRES
1B9-F8199-F1.qxd 11/10/06 11:27 Página 81
