stop start YAMAHA XMAX 125 2008 Instructieboekje (in Dutch)

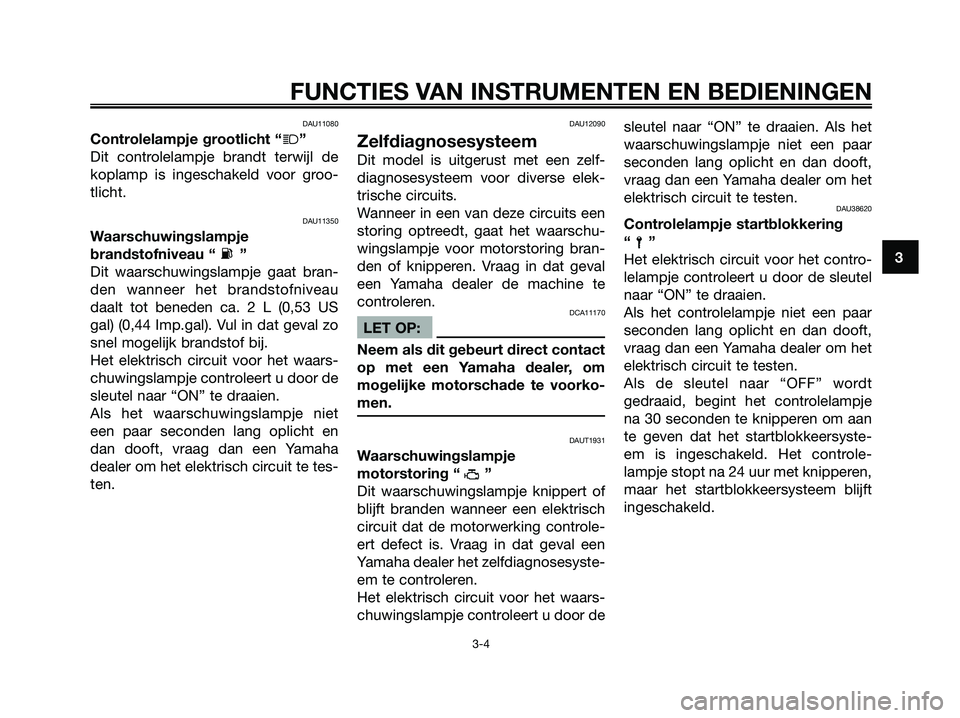

DAU11080
Controlelampje grootlicht “j”
Dit controlelampje brandt terwijl de
koplamp is ingeschakeld voor groo-
tlicht.
DAU11350
Waarschuwingslampje
brandstofniveau “ ”
Dit waarschuwingslampje gaat bran-
den wanneer het brandstofniveau
daalt tot beneden ca. 2 L (0,53 US
gal) (0,44 Imp.gal). Vul in dat geval zo
snel mogelijk brandstof bij.
Het elektrisch circuit voor het waars-
chuwingslampje controleert u door de
sleutel naar “ON” te draaien.
Als het waarschuwingslampje niet
een paar seconden lang oplicht en
dan dooft, vraag dan een Yamaha
dealer om het elektrisch circuit te tes-
ten.
DAU12090
Zelfdiagnosesysteem
Dit model is uitgerust met een zelf-
diagnosesysteem voor diverse elek-
trische circuits.
Wanneer in een van deze circuits een
storing optreedt, gaat het waarschu-
wingslampje voor motorstoring bran-
den of knipperen. Vraag in dat geval
een Yamaha dealer de machine te
controleren.
DCA11170
LET OP:
Neem als dit gebeurt direct contact
op met een Yamaha dealer, om
mogelijke motorschade te voorko-
men.
DAUT1931
Waarschuwingslampje
motorstoring “ ”
Dit waarschuwingslampje knippert of
blijft branden wanneer een elektrisch
circuit dat de motorwerking controle-
ert defect is. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesyste-
em te controleren.
Het elektrisch circuit voor het waars-
chuwingslampje controleert u door desleutel naar “ON” te draaien. Als het
waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft,
vraag dan een Yamaha dealer om het
elektrisch circuit te testen.
DAU38620
Controlelampje startblokkering
“”
Het elektrisch circuit voor het contro-
lelampje controleert u door de sleutel
naar “ON” te draaien.
Als het controlelampje niet een paar
seconden lang oplicht en dan dooft,
vraag dan een Yamaha dealer om het
elektrisch circuit te testen.
Als de sleutel naar “OFF” wordt
gedraaid, begint het controlelampje
na 30 seconden te knipperen om aan
te geven dat het startblokkeersyste-
em is ingeschakeld. Het controle-
lampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft
ingeschakeld.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 19

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar is mogelijk defect.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JAOPMERKING:
1B9-F819D-D2.qxd 13/11/07 12:42 Página 35

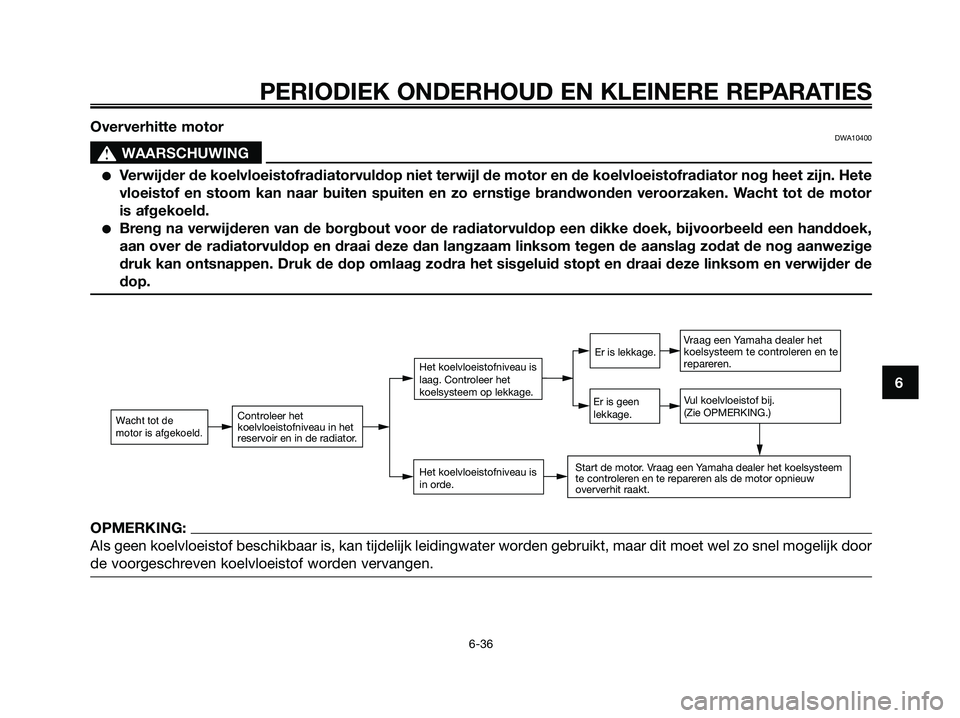

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6 Oververhitte motor
DWA10400
s s
WAARSCHUWING
●Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete
vloeistof en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor
is afgekoeld.
●Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de
dop.
Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
OPMERKING:
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door
de voorgeschreven koelvloeistof worden vervangen.
1B9-F819D-D2.qxd 13/11/07 12:42 Página 79
