Page 1 of 94
1B9-F8199-S2
YP125R
MANUAL DEL PROPIETARIO
1B9-F8199-S2.qxd 13/11/07 12:40 Página 1
Page 2 of 94
1B9-F8199-S2.qxd 13/11/07 12:40 Página 2
Page 3 of 94

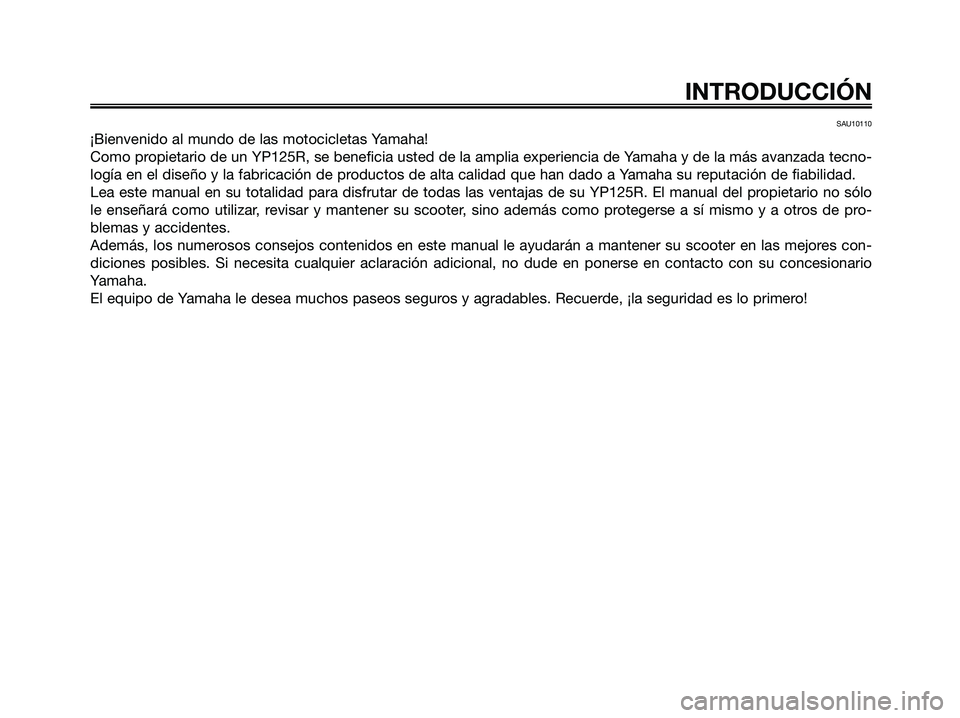

SAU10110
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de un YP125R, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecno-
logía en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su YP125R. El manual del propietario no sólo
le enseñará como utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de pro-
blemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores con-
diciones posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario
Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
INTRODUCCIÓN
1B9-F8199-S2.qxd 13/11/07 12:40 Página 3
Page 4 of 94

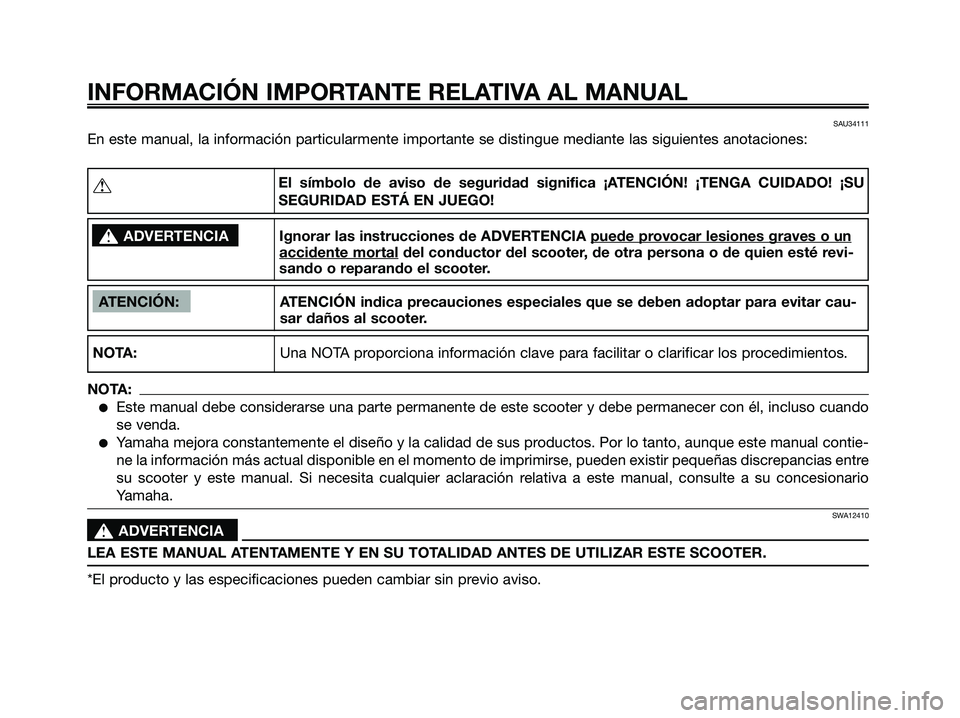

SAU34111
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
ATENCIÓN: ATENCIÓN indica precauciones especiales que se deben adoptar para evitar cau-
sar daños al scooter.
NOTA:Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:
●Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando
se venda.
●Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contie-
ne la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre
su scooter y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su concesionario
Yamaha.
SWA12410
s s
ADVERTENCIA
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
*El producto y las especificaciones pueden cambiar sin previo aviso.
s s
ADVERTENCIAIgnorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un
accidente mortaldel conductor del scooter, de otra persona o de quien esté revi-
sando o reparando el scooter.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU
SEGURIDAD ESTÁ EN JUEGO!t
1B9-F8199-S2.qxd 13/11/07 12:40 Página 4
Page 5 of 94
SAUS1172
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
YP125R
MANUAL DEL PROPIETARIO
©20007 YAMAHA MOTOR ESPAÑA S.A.
1ª edición, Noviembre 2007
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
YAMAHA MOTOR ESPAÑA S.A.
quedan expresamente prohibidos.
Impreso en España.
1B9-F8199-S2.qxd 13/11/07 12:40 Página 5
Page 6 of 94

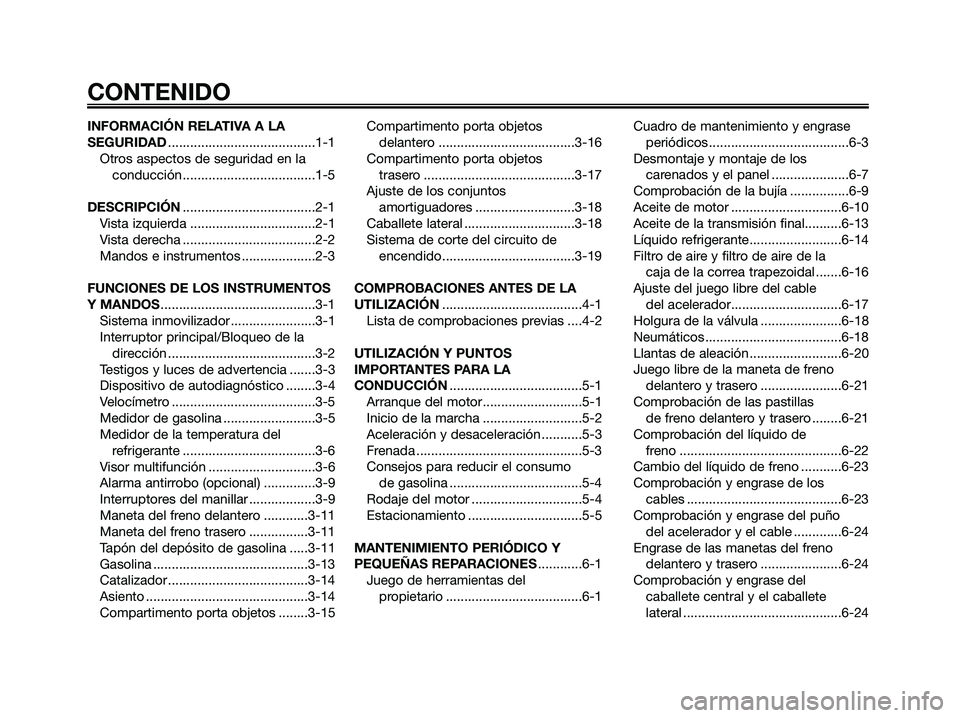

INFORMACIÓN RELATIVA A LA
SEGURIDAD........................................1-1
Otros aspectos de seguridad en la
conducción ....................................1-5
DESCRIPCIÓN....................................2-1
Vista izquierda ..................................2-1
Vista derecha ....................................2-2
Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS..........................................3-1
Sistema inmovilizador.......................3-1
Interruptor principal/Bloqueo de la
dirección ........................................3-2
Testigos y luces de advertencia .......3-3
Dispositivo de autodiagnóstico ........3-4
Velocímetro .......................................3-5
Medidor de gasolina .........................3-5
Medidor de la temperatura del
refrigerante ....................................3-6
Visor multifunción .............................3-6
Alarma antirrobo (opcional) ..............3-9
Interruptores del manillar ..................3-9
Maneta del freno delantero ............3-11
Maneta del freno trasero ................3-11
Tapón del depósito de gasolina .....3-11
Gasolina ..........................................3-13
Catalizador ......................................3-14
Asiento ............................................3-14
Compartimento porta objetos ........3-15Compartimento porta objetos
delantero .....................................3-16
Compartimento porta objetos
trasero .........................................3-17
Ajuste de los conjuntos
amortiguadores ...........................3-18
Caballete lateral ..............................3-18
Sistema de corte del circuito de
encendido....................................3-19
COMPROBACIONES ANTES DE LA
UTILIZACIÓN......................................4-1
Lista de comprobaciones previas ....4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN....................................5-1
Arranque del motor...........................5-1
Inicio de la marcha ...........................5-2
Aceleración y desaceleración ...........5-3
Frenada .............................................5-3
Consejos para reducir el consumo
de gasolina ....................................5-4
Rodaje del motor ..............................5-4
Estacionamiento ...............................5-5
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES............6-1
Juego de herramientas del
propietario .....................................6-1Cuadro de mantenimiento y engrase
periódicos ......................................6-3
Desmontaje y montaje de los
carenados y el panel .....................6-7
Comprobación de la bujía ................6-9
Aceite de motor ..............................6-10
Aceite de la transmisión final..........6-13
Líquido refrigerante.........................6-14
Filtro de aire y filtro de aire de la
caja de la correa trapezoidal .......6-16
Ajuste del juego libre del cable
del acelerador..............................6-17
Holgura de la válvula ......................6-18
Neumáticos .....................................6-18
Llantas de aleación .........................6-20
Juego libre de la maneta de freno
delantero y trasero ......................6-21
Comprobación de las pastillas
de freno delantero y trasero ........6-21
Comprobación del líquido de
freno ............................................6-22
Cambio del líquido de freno ...........6-23
Comprobación y engrase de los
cables ..........................................6-23
Comprobación y engrase del puño
del acelerador y el cable .............6-24
Engrase de las manetas del freno
delantero y trasero ......................6-24
Comprobación y engrase del
caballete central y el caballete
lateral ...........................................6-24
CONTENIDO
1B9-F8199-S2.qxd 13/11/07 12:40 Página 6
Page 7 of 94

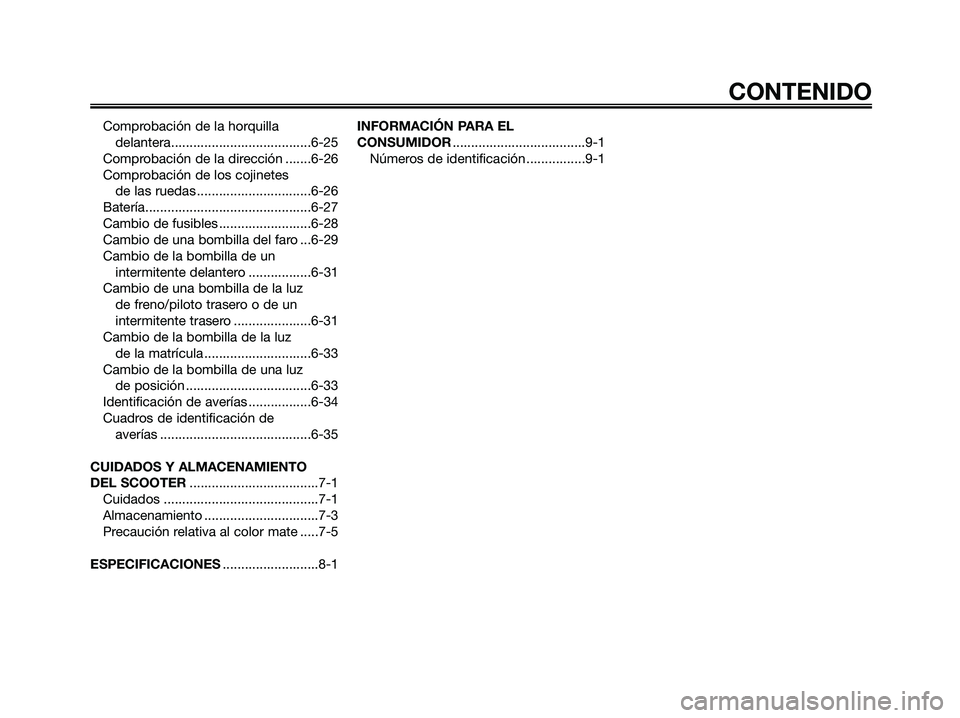

Comprobación de la horquilla
delantera......................................6-25
Comprobación de la dirección .......6-26
Comprobación de los cojinetes
de las ruedas ...............................6-26
Batería.............................................6-27
Cambio de fusibles .........................6-28
Cambio de una bombilla del faro ...6-29
Cambio de la bombilla de un
intermitente delantero .................6-31
Cambio de una bombilla de la luz
de freno/piloto trasero o de un
intermitente trasero .....................6-31
Cambio de la bombilla de la luz
de la matrícula .............................6-33
Cambio de la bombilla de una luz
de posición ..................................6-33
Identificación de averías .................6-34
Cuadros de identificación de
averías .........................................6-35
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER...................................7-1
Cuidados ..........................................7-1
Almacenamiento ...............................7-3
Precaución relativa al color mate .....7-5
ESPECIFICACIONES..........................8-1INFORMACIÓN PARA EL
CONSUMIDOR....................................9-1
Números de identificación ................9-1
CONTENIDO
1B9-F8199-S2.qxd 13/11/07 12:40 Página 7
Page 8 of 94

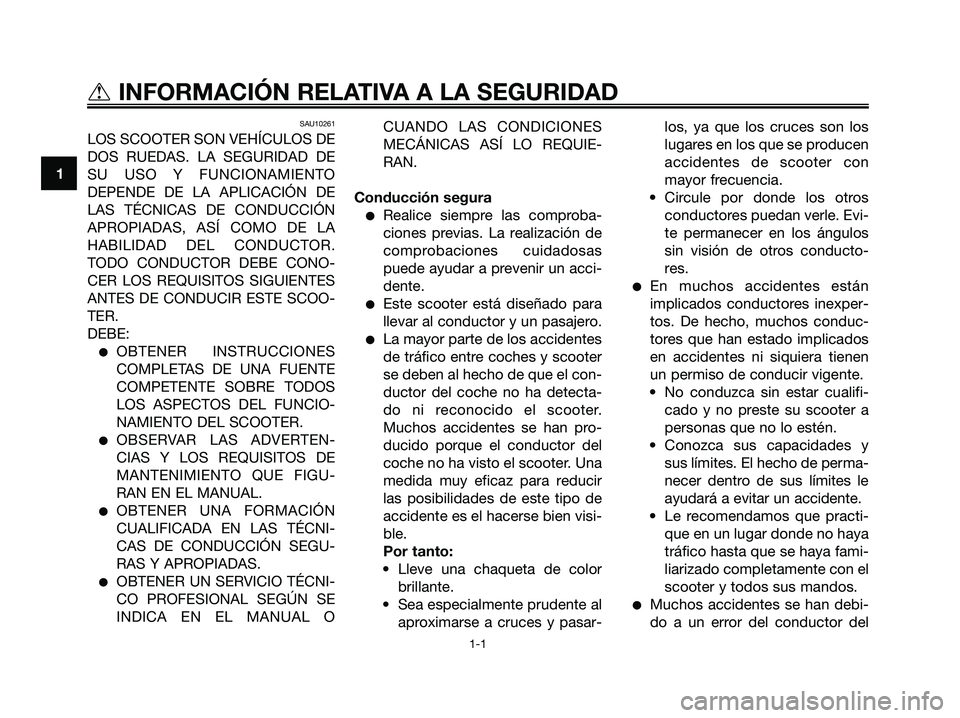

SAU10261
LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO
DEPENDE DE LA APLICACIÓN DE
LAS TÉCNICAS DE CONDUCCIÓN
APROPIADAS, ASÍ COMO DE LA
HABILIDAD DEL CONDUCTOR.
TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOO-
TER.
DEBE:
●OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DEL SCOOTER.
●OBSERVAR LAS ADVERTEN-
CIAS Y LOS REQUISITOS DE
MANTENIMIENTO QUE FIGU-
RAN EN EL MANUAL.
●OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS TÉCNI-
CAS DE CONDUCCIÓN SEGU-
RAS Y APROPIADAS.
●OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SE
INDICA EN EL MANUAL OCUANDO LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIE-
RAN.
Conducción segura
●Realice siempre las comproba-
ciones previas. La realización de
comprobaciones cuidadosas
puede ayudar a prevenir un acci-
dente.
●Este scooter está diseñado para
llevar al conductor y un pasajero.
●La mayor parte de los accidentes
de tráfico entre coches y scooter
se deben al hecho de que el con-
ductor del coche no ha detecta-
do ni reconocido el scooter.
Muchos accidentes se han pro-
ducido porque el conductor del
coche no ha visto el scooter. Una
medida muy eficaz para reducir
las posibilidades de este tipo de
accidente es el hacerse bien visi-
ble.
Por tanto:
• Lleve una chaqueta de color
brillante.
• Sea especialmente prudente al
aproximarse a cruces y pasar-los, ya que los cruces son los
lugares en los que se producen
accidentes de scooter con
mayor frecuencia.
• Circule por donde los otros
conductores puedan verle. Evi-
te permanecer en los ángulos
sin visión de otros conducto-
res.
●En muchos accidentes están
implicados conductores inexper-
tos. De hecho, muchos conduc-
tores que han estado implicados
en accidentes ni siquiera tienen
un permiso de conducir vigente.
• No conduzca sin estar cualifi-
cado y no preste su scooter a
personas que no lo estén.
• Conozca sus capacidades y
sus límites. El hecho de perma-
necer dentro de sus límites le
ayudará a evitar un accidente.
• Le recomendamos que practi-
que en un lugar donde no haya
tráfico hasta que se haya fami-
liarizado completamente con el
scooter y todos sus mandos.
●Muchos accidentes se han debi-
do a un error del conductor del
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-1
1B9-F8199-S2.qxd 13/11/07 12:40 Página 8
Page 9 of 94

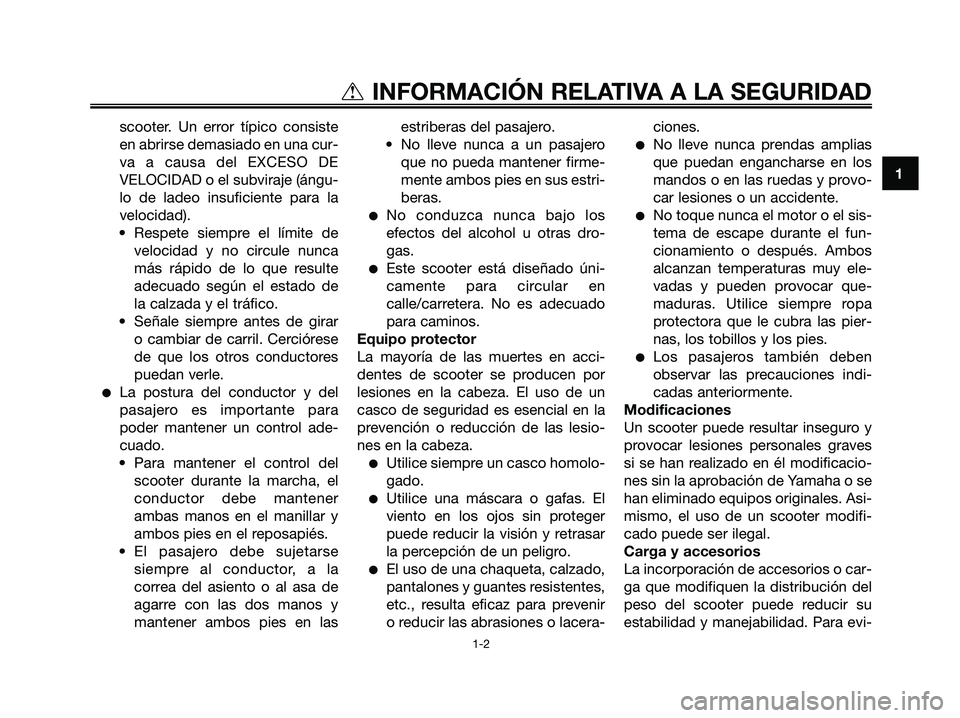

scooter. Un error típico consiste
en abrirse demasiado en una cur-
va a causa del EXCESO DE
VELOCIDAD o el subviraje (ángu-
lo de ladeo insuficiente para la
velocidad).
• Respete siempre el límite de
velocidad y no circule nunca
más rápido de lo que resulte
adecuado según el estado de
la calzada y el tráfico.
• Señale siempre antes de girar
o cambiar de carril. Cerciórese
de que los otros conductores
puedan verle.
●La postura del conductor y del
pasajero es importante para
poder mantener un control ade-
cuado.
• Para mantener el control del
scooter durante la marcha, el
conductor debe mantener
ambas manos en el manillar y
ambos pies en el reposapiés.
• El pasajero debe sujetarse
siempre al conductor, a la
correa del asiento o al asa de
agarre con las dos manos y
mantener ambos pies en lasestriberas del pasajero.
• No lleve nunca a un pasajero
que no pueda mantener firme-
mente ambos pies en sus estri-
beras.
●No conduzca nunca bajo los
efectos del alcohol u otras dro-
gas.
●Este scooter está diseñado úni-
camente para circular en
calle/carretera. No es adecuado
para caminos.
Equipo protector
La mayoría de las muertes en acci-
dentes de scooter se producen por
lesiones en la cabeza. El uso de un
casco de seguridad es esencial en la
prevención o reducción de las lesio-
nes en la cabeza.
●Utilice siempre un casco homolo-
gado.
●Utilice una máscara o gafas. El
viento en los ojos sin proteger
puede reducir la visión y retrasar
la percepción de un peligro.
●El uso de una chaqueta, calzado,
pantalones y guantes resistentes,
etc., resulta eficaz para prevenir
o reducir las abrasiones o lacera-ciones.
●No lleve nunca prendas amplias
que puedan engancharse en los
mandos o en las ruedas y provo-
car lesiones o un accidente.
●No toque nunca el motor o el sis-
tema de escape durante el fun-
cionamiento o después. Ambos
alcanzan temperaturas muy ele-
vadas y pueden provocar que-
maduras. Utilice siempre ropa
protectora que le cubra las pier-
nas, los tobillos y los pies.
●Los pasajeros también deben
observar las precauciones indi-
cadas anteriormente.
Modificaciones
Un scooter puede resultar inseguro y
provocar lesiones personales graves
si se han realizado en él modificacio-
nes sin la aprobación de Yamaha o se
han eliminado equipos originales. Asi-
mismo, el uso de un scooter modifi-
cado puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o car-
ga que modifiquen la distribución del
peso del scooter puede reducir su
estabilidad y manejabilidad. Para evi-
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1B9-F8199-S2.qxd 13/11/07 12:40 Página 9
Page 10 of 94
tar la posibilidad de un accidente,
tenga mucho cuidado al añadir carga
o accesorios al scooter. Si ha añadido
carga o accesorios al scooter, con-
duzca con mucha precaución. A con-
tinuación exponemos algunas reglas
generales que se deben observar en
caso de cargar equipaje o añadir
accesorios al scooter:
Car
ga
El peso total del conductor, el pasaje-
ro, accesorios y equipaje no debe
superar una carga máxima.
Cuando lo cargue dentro de este lími-
te de peso, tenga en cuenta lo
siguiente:
●El peso del equipaje y los acce-
sorios debe mantenerse lo más
bajo y cerca posible del scooter.
Distribuya el peso lo más unifor-
memente posible en los dos
lados del scooter a fin de reducir
al mínimo el desequilibrio o ines-
tabilidad.
●El desplazamiento de pesos pue-
de crear un desequilibrio repenti-
no. Verifique que los accesorios y
la carga estén bien sujetos al
scooter antes de iniciar la mar-
cha. Compruebe con frecuencia
las fijaciones de los accesorios y
las sujeciones de la carga.
●No sujete nunca objetos largos o
pesados al manillar, la horquilla
delantera o el guardabarros
delantero. Dichos objetos pue-
den crear inestabilidad en el
manejo o disminuir la respuesta
de la dirección.
Accesorios
Los accesorios originales Yamaha
han sido diseñados específicamente
para este scooter. Yamaha no puede
analizar todos los accesorios de otras
marcas disponibles en el mercado;
por tanto, la adecuada selección, ins-
talación y uso de accesorios de otras
marcas queda bajo la responsabilidad
del usuario. Tenga mucho cuidado al
seleccionar e instalar cualquier acce-
sorio.
Cuando instale accesorios, tenga en
cuenta las recomendaciones siguien-tes, así como las que se facilitan en el
apartado “Carga”.
●No instale nunca accesorios o
lleve carga que puedan afectar a
las prestaciones del scooter.
Revise cuidadosamente el acce-
sorio antes de utilizarlo, a fin de
cerciorarse de que de ningún
modo reduzca la distancia al
suelo ni el ángulo de inclinación,
ni limite el recorrido de la sus-
pensión, el recorrido de la direc-
ción o el funcionamiento de los
mandos ni obstaculice las luces
o reflectores.
• Los accesorios montados en el
manillar o en la zona de la hor-
quilla delantera pueden crear
inestabilidad por distribución
de peso inadecuada o altera-
ciones aerodinámicas. Se
debe limitar al máximo el
número de accesorios monta-
dos en el manillar o en la zona
de la horquilla delantera y tales
accesorios deberán ser lo más
ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar grave-
Carga máxima:
189 kg (417 lb)
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1B9-F8199-S2.qxd 13/11/07 12:40 Página 10
