HAU10110

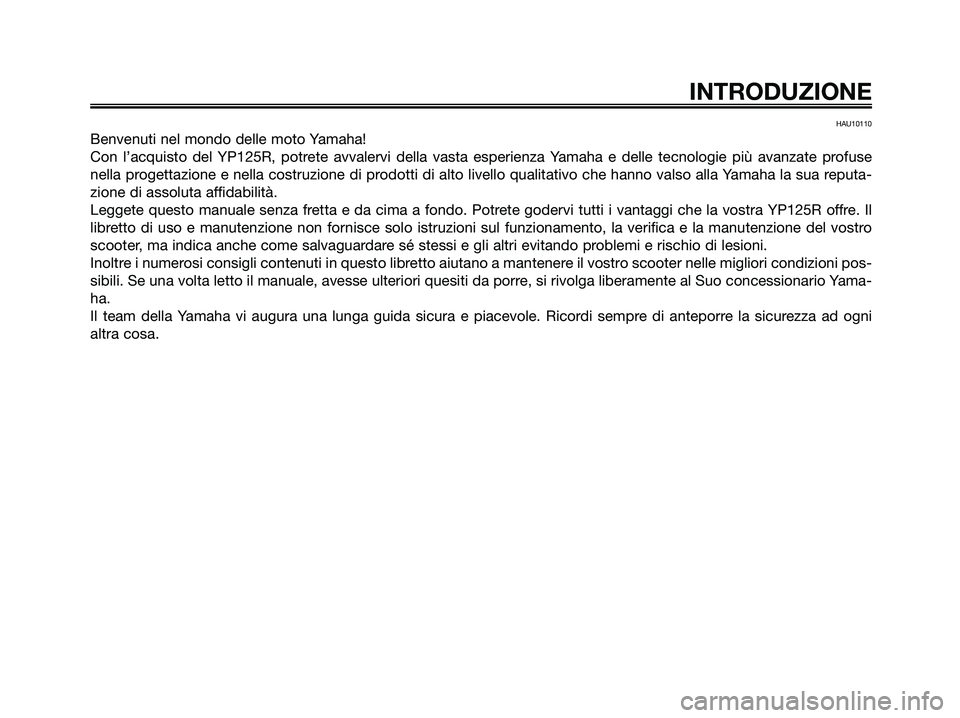

Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YP125R, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse
nella progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputa-
zione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YP125R offre. Il
libretto di uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro
scooter, ma indica anche come salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni pos-
sibili. Se una volta letto il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yama-
ha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni
altra cosa.
INTRODUZIONE
1B9-F8199-H2.qxd 13/11/07 12:39 Página 3

HAU34111

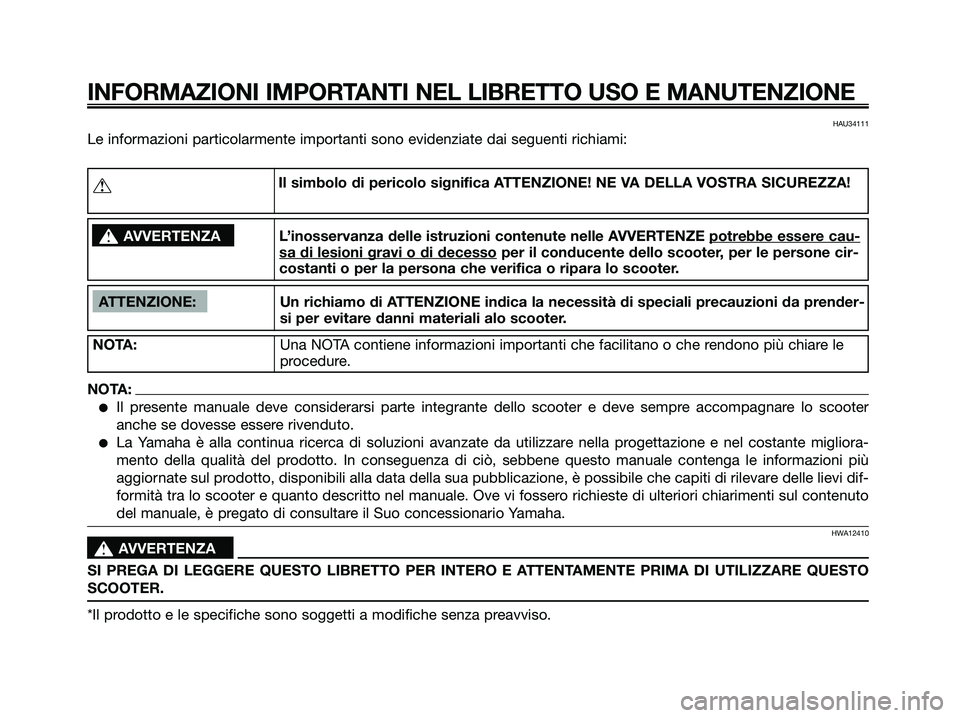

Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
ATTENZIONE: Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da prender-
si per evitare danni materiali alo scooter.
NOTA:Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le
procedure.
NOTA:
●Il presente manuale deve considerarsi parte integrante dello scooter e deve sempre accompagnare lo scooter
anche se dovesse essere rivenduto.
●La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante migliora-
mento della qualità del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più
aggiornate sul prodotto, disponibili alla data della sua pubblicazione, è possibile che capiti di rilevare delle lievi dif-
formità tra lo scooter e quanto descritto nel manuale. Ove vi fossero richieste di ulteriori chiarimenti sul contenuto
del manuale, è pregato di consultare il Suo concessionario Yamaha.
HWA12410
s s
AVVERTENZA
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO
SCOOTER.
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.
s s
AVVERTENZAL’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere cau-
sa di lesioni gravi o di decessoper il conducente dello scooter, per le persone cir-
costanti o per la persona che verifica o ripara lo scooter.
Il simbolo di pericolo significa ATTENZIONE! NE VA DELLA VOSTRA SICUREZZA!t
1B9-F8199-H2.qxd 13/11/07 12:39 Página 4

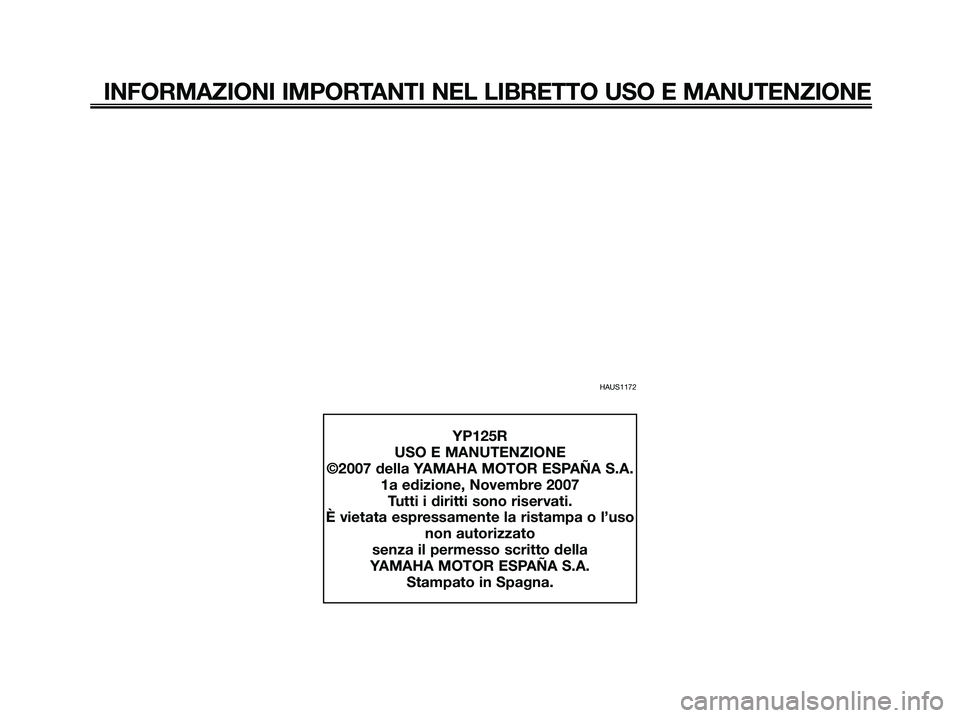

HAUS1172
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
YP125R
USO E MANUTENZIONE
©2007 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Novembre 2007
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
1B9-F8199-H2.qxd 13/11/07 12:39 Página 5

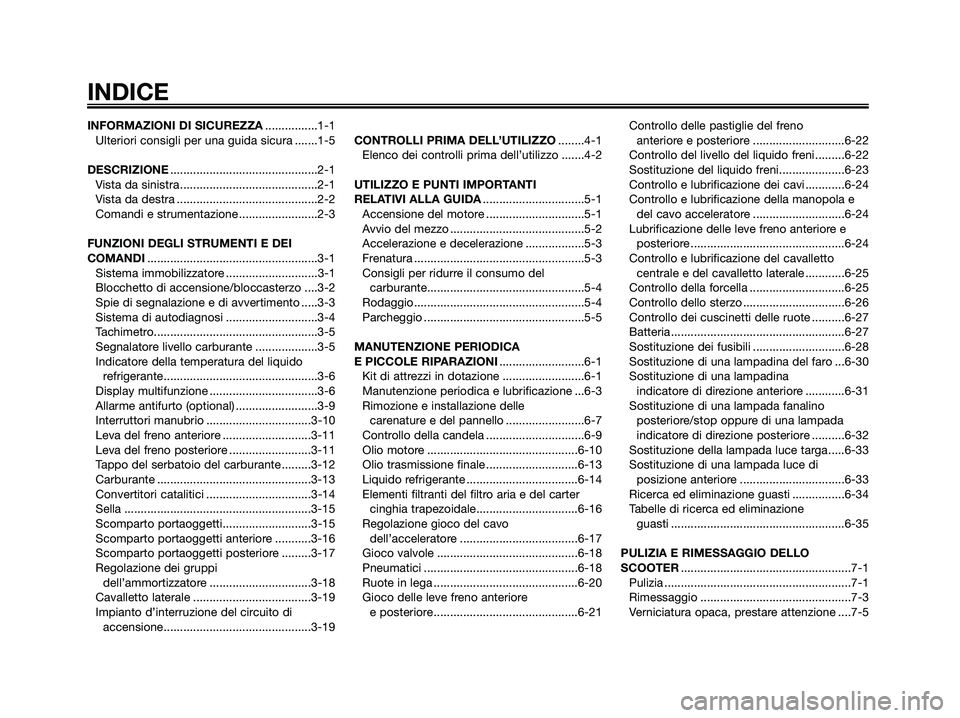

INFORMAZIONI DI SICUREZZA................1-1
Ulteriori consigli per una guida sicura .......1-5
DESCRIZIONE.............................................2-1
Vista da sinistra ..........................................2-1
Vista da destra ...........................................2-2
Comandi e strumentazione ........................2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI....................................................3-1
Sistema immobilizzatore ............................3-1
Blocchetto di accensione/bloccasterzo ....3-2
Spie di segnalazione e di avvertimento .....3-3
Sistema di autodiagnosi ............................3-4
Tachimetro..................................................3-5
Segnalatore livello carburante ...................3-5
Indicatore della temperatura del liquido
refrigerante...............................................3-6
Display multifunzione .................................3-6
Allarme antifurto (optional) .........................3-9
Interruttori manubrio ................................3-10
Leva del freno anteriore ...........................3-11
Leva del freno posteriore .........................3-11
Tappo del serbatoio del carburante .........3-12
Carburante ...............................................3-13
Convertitori catalitici ................................3-14
Sella .........................................................3-15
Scomparto portaoggetti...........................3-15
Scomparto portaoggetti anteriore ...........3-16
Scomparto portaoggetti posteriore .........3-17
Regolazione dei gruppi
dell’ammortizzatore ...............................3-18
Cavalletto laterale ....................................3-19
Impianto d’interruzione del circuito di
accensione.............................................3-19CONTROLLI PRIMA DELL’UTILIZZO........4-1
Elenco dei controlli prima dell’utilizzo .......4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA...............................5-1
Accensione del motore ..............................5-1
Avvio del mezzo .........................................5-2
Accelerazione e decelerazione ..................5-3
Frenatura ....................................................5-3
Consigli per ridurre il consumo del
carburante................................................5-4
Rodaggio....................................................5-4
Parcheggio .................................................5-5
MANUTENZIONE PERIODICA
E PICCOLE RIPARAZIONI..........................6-1
Kit di attrezzi in dotazione .........................6-1
Manutenzione periodica e lubrificazione ...6-3
Rimozione e installazione delle
carenature e del pannello ........................6-7
Controllo della candela ..............................6-9
Olio motore ..............................................6-10
Olio trasmissione finale ............................6-13
Liquido refrigerante ..................................6-14
Elementi filtranti del filtro aria e del carter
cinghia trapezoidale...............................6-16
Regolazione gioco del cavo
dell’acceleratore ....................................6-17
Gioco valvole ...........................................6-18
Pneumatici ...............................................6-18
Ruote in lega ............................................6-20
Gioco delle leve freno anteriore
e posteriore ............................................6-21Controllo delle pastiglie del freno
anteriore e posteriore ............................6-22
Controllo del livello del liquido freni.........6-22
Sostituzione del liquido freni....................6-23
Controllo e lubrificazione dei cavi ............6-24
Controllo e lubrificazione della manopola e
del cavo acceleratore ............................6-24
Lubrificazione delle leve freno anteriore e
posteriore ...............................................6-24
Controllo e lubrificazione del cavalletto
centrale e del cavalletto laterale ............6-25
Controllo della forcella .............................6-25
Controllo dello sterzo ...............................6-26
Controllo dei cuscinetti delle ruote ..........6-27
Batteria .....................................................6-27
Sostituzione dei fusibili ............................6-28
Sostituzione di una lampadina del faro ...6-30
Sostituzione di una lampadina
indicatore di direzione anteriore ............6-31
Sostituzione di una lampada fanalino
posteriore/stop oppure di una lampada
indicatore di direzione posteriore ..........6-32
Sostituzione della lampada luce targa.....6-33
Sostituzione di una lampada luce di
posizione anteriore ................................6-33
Ricerca ed eliminazione guasti ................6-34
Tabelle di ricerca ed eliminazione
guasti .....................................................6-35
PULIZIA E RIMESSAGGIO DELLO
SCOOTER....................................................7-1
Pulizia .........................................................7-1
Rimessaggio ..............................................7-3
Verniciatura opaca, prestare attenzione ....7-5
INDICE
1B9-F8199-H2.qxd 13/11/07 12:39 Página 6

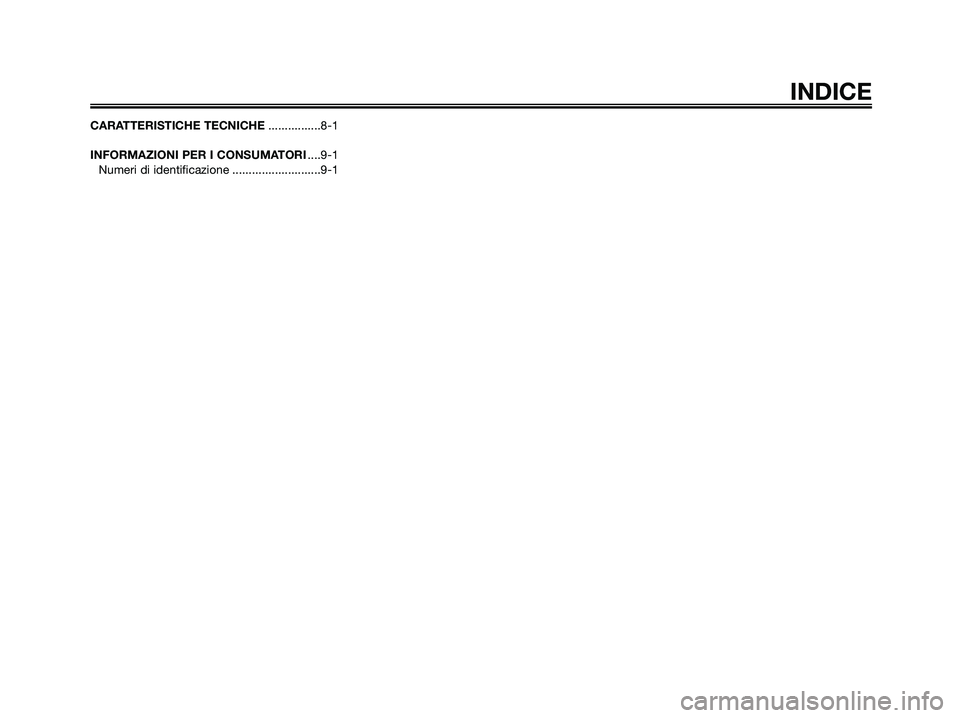

CARATTERISTICHE TECNICHE................8-1
INFORMAZIONI PER I CONSUMATORI....9-1
Numeri di identificazione ...........................9-1
INDICE
1B9-F8199-H2.qxd 13/11/07 12:39 Página 7

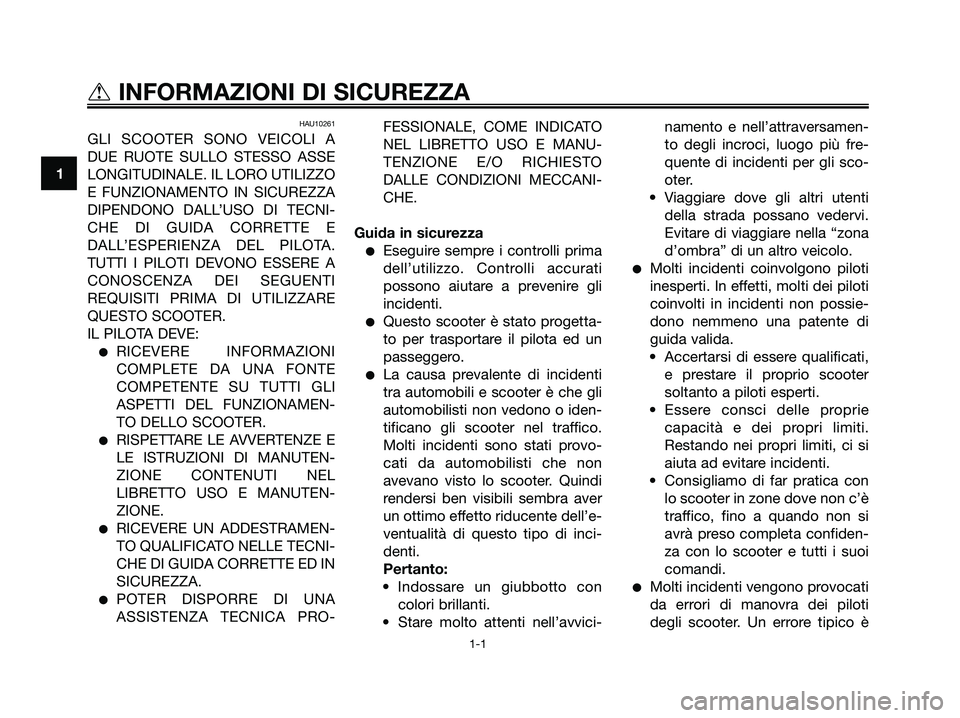

HAU10261
GLI SCOOTER SONO VEICOLI A
DUE RUOTE SULLO STESSO ASSE
LONGITUDINALE. IL LORO UTILIZZO
E FUNZIONAMENTO IN SICUREZZA
DIPENDONO DALL’USO DI TECNI-
CHE DI GUIDA CORRETTE E
DALL’ESPERIENZA DEL PILOTA.
TUTTI I PILOTI DEVONO ESSERE A
CONOSCENZA DEI SEGUENTI
REQUISITI PRIMA DI UTILIZZARE
QUESTO SCOOTER.
IL PILOTA DEVE:
●RICEVERE INFORMAZIONI
COMPLETE DA UNA FONTE
COMPETENTE SU TUTTI GLI
ASPETTI DEL FUNZIONAMEN-
TO DELLO SCOOTER.
●RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTEN-
ZIONE CONTENUTI NEL
LIBRETTO USO E MANUTEN-
ZIONE.
●RICEVERE UN ADDESTRAMEN-
TO QUALIFICATO NELLE TECNI-
CHE DI GUIDA CORRETTE ED IN
SICUREZZA.
●POTER DISPORRE DI UNA
ASSISTENZA TECNICA PRO-FESSIONALE, COME INDICATO
NEL LIBRETTO USO E MANU-
TENZIONE E/O RICHIESTO
DALLE CONDIZIONI MECCANI-
CHE.
Guida in sicurezza
●Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati
possono aiutare a prevenire gli
incidenti.
●Questo scooter è stato progetta-
to per trasportare il pilota ed un
passeggero.
●La causa prevalente di incidenti
tra automobili e scooter è che gli
automobilisti non vedono o iden-
tificano gli scooter nel traffico.
Molti incidenti sono stati provo-
cati da automobilisti che non
avevano visto lo scooter. Quindi
rendersi ben visibili sembra aver
un ottimo effetto riducente dell’e-
ventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con
colori brillanti.
• Stare molto attenti nell’avvici-namento e nell’attraversamen-
to degli incroci, luogo più fre-
quente di incidenti per gli sco-
oter.
• Viaggiare dove gli altri utenti
della strada possano vedervi.
Evitare di viaggiare nella “zona
d’ombra” di un altro veicolo.
●Molti incidenti coinvolgono piloti
inesperti. In effetti, molti dei piloti
coinvolti in incidenti non possie-
dono nemmeno una patente di
guida valida.
• Accertarsi di essere qualificati,
e prestare il proprio scooter
soltanto a piloti esperti.
• Essere consci delle proprie
capacità e dei propri limiti.
Restando nei propri limiti, ci si
aiuta ad evitare incidenti.
• Consigliamo di far pratica con
lo scooter in zone dove non c’è
traffico, fino a quando non si
avrà preso completa confiden-
za con lo scooter e tutti i suoi
comandi.
●Molti incidenti vengono provocati
da errori di manovra dei piloti
degli scooter. Un errore tipico è
1
tINFORMAZIONI DI SICUREZZA
1-1
1B9-F8199-H2.qxd 13/11/07 12:39 Página 8

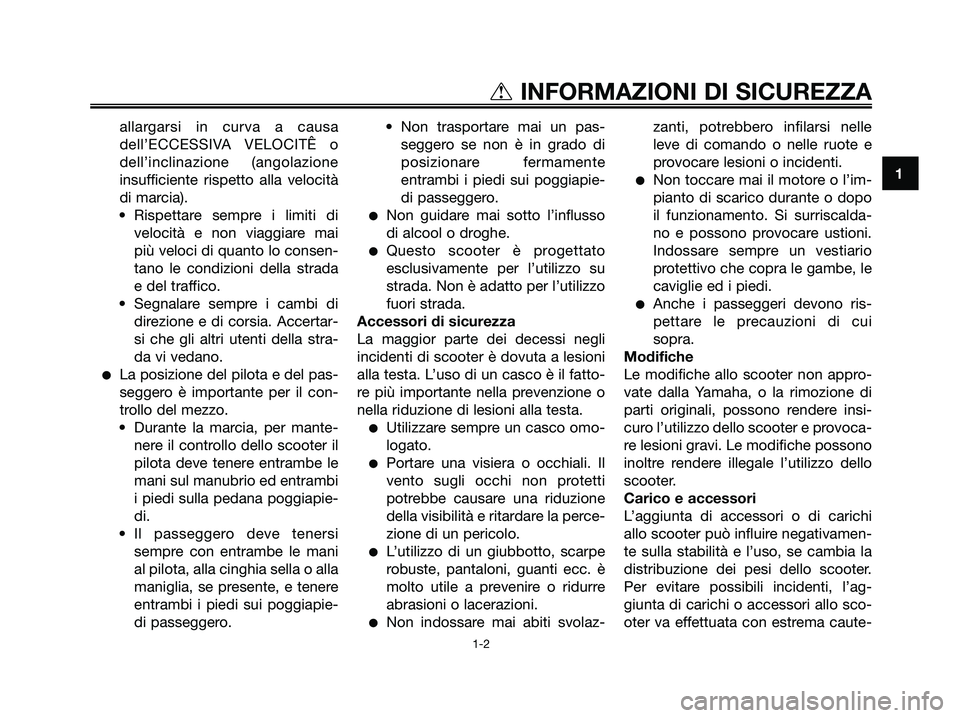

allargarsi in curva a causa
dell’ECCESSIVA VELOCITÊ o
dell’inclinazione (angolazione
insufficiente rispetto alla velocità
di marcia).
• Rispettare sempre i limiti di
velocità e non viaggiare mai
più veloci di quanto lo consen-
tano le condizioni della strada
e del traffico.
• Segnalare sempre i cambi di
direzione e di corsia. Accertar-
si che gli altri utenti della stra-
da vi vedano.
●La posizione del pilota e del pas-
seggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mante-
nere il controllo dello scooter il
pilota deve tenere entrambe le
mani sul manubrio ed entrambi
i piedi sulla pedana poggiapie-
di.
• Il passeggero deve tenersi
sempre con entrambe le mani
al pilota, alla cinghia sella o alla
maniglia, se presente, e tenere
entrambi i piedi sui poggiapie-
di passeggero.• Non trasportare mai un pas-
seggero se non è in grado di
posizionare fermamente
entrambi i piedi sui poggiapie-
di passeggero.
●Non guidare mai sotto l’influsso
di alcool o droghe.
●Questo scooter è progettato
esclusivamente per l’utilizzo su
strada. Non è adatto per l’utilizzo
fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli
incidenti di scooter è dovuta a lesioni
alla testa. L’uso di un casco è il fatto-
re più importante nella prevenzione o
nella riduzione di lesioni alla testa.
●Utilizzare sempre un casco omo-
logato.
●Portare una visiera o occhiali. Il
vento sugli occhi non protetti
potrebbe causare una riduzione
della visibilità e ritardare la perce-
zione di un pericolo.
●L’utilizzo di un giubbotto, scarpe
robuste, pantaloni, guanti ecc. è
molto utile a prevenire o ridurre
abrasioni o lacerazioni.
●Non indossare mai abiti svolaz-zanti, potrebbero infilarsi nelle
leve di comando o nelle ruote e
provocare lesioni o incidenti.
●Non toccare mai il motore o l’im-
pianto di scarico durante o dopo
il funzionamento. Si surriscalda-
no e possono provocare ustioni.
Indossare sempre un vestiario
protettivo che copra le gambe, le
caviglie ed i piedi.
●Anche i passeggeri devono ris-
pettare le precauzioni di cui
sopra.
Modifiche
Le modifiche allo scooter non appro-
vate dalla Yamaha, o la rimozione di
parti originali, possono rendere insi-
curo l’utilizzo dello scooter e provoca-
re lesioni gravi. Le modifiche possono
inoltre rendere illegale l’utilizzo dello
scooter.
Carico e accessori
L’aggiunta di accessori o di carichi
allo scooter può influire negativamen-
te sulla stabilità e l’uso, se cambia la
distribuzione dei pesi dello scooter.
Per evitare possibili incidenti, l’ag-
giunta di carichi o accessori allo sco-
oter va effettuata con estrema caute-
1
tINFORMAZIONI DI SICUREZZA
1-2
1B9-F8199-H2.qxd 13/11/07 12:39 Página 9

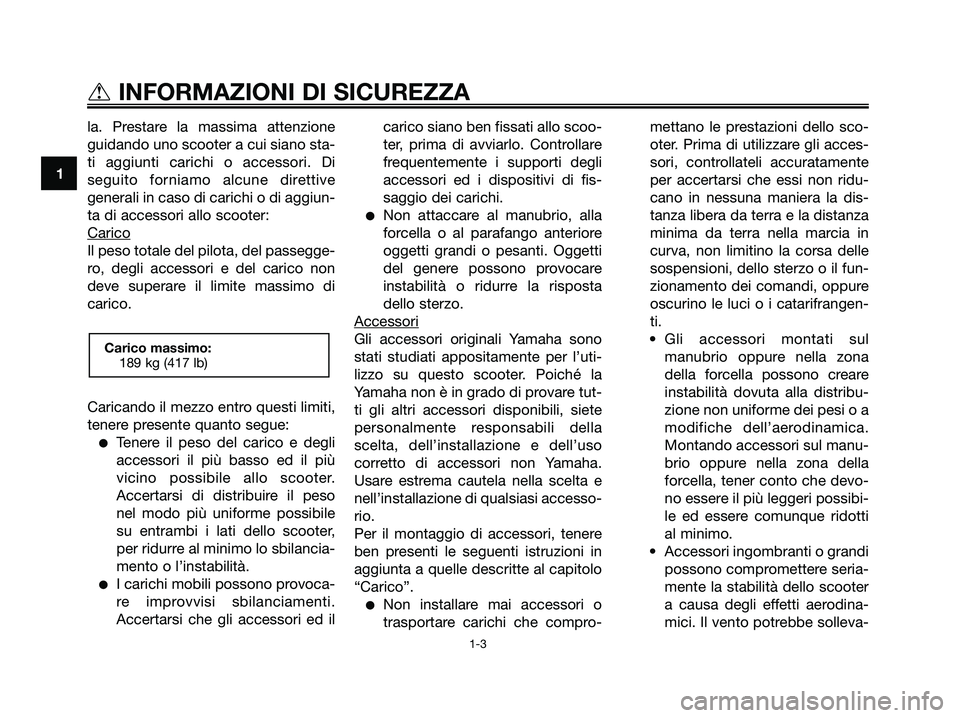

la. Prestare la massima attenzione
guidando uno scooter a cui siano sta-
ti aggiunti carichi o accessori. Di
seguito forniamo alcune direttive
generali in caso di carichi o di aggiun-
ta di accessori allo scooter:
Carico
Il peso totale del pilota, del passegge-
ro, degli accessori e del carico non
deve superare il limite massimo di
carico.
Caricando il mezzo entro questi limiti,
tenere presente quanto segue:
●Tenere il peso del carico e degli
accessori il più basso ed il più
vicino possibile allo scooter.
Accertarsi di distribuire il peso
nel modo più uniforme possibile
su entrambi i lati dello scooter,
per ridurre al minimo lo sbilancia-
mento o l’instabilità.
●I carichi mobili possono provoca-
re improvvisi sbilanciamenti.
Accertarsi che gli accessori ed ilcarico siano ben fissati allo scoo-
ter, prima di avviarlo. Controllare
frequentemente i supporti degli
accessori ed i dispositivi di fis-
saggio dei carichi.
●Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta
dello sterzo.
Accessori
Gli accessori originali Yamaha sono
stati studiati appositamente per l’uti-
lizzo su questo scooter. Poiché la
Yamaha non è in grado di provare tut-
ti gli altri accessori disponibili, siete
personalmente responsabili della
scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha.
Usare estrema cautela nella scelta e
nell’installazione di qualsiasi accesso-
rio.
Per il montaggio di accessori, tenere
ben presenti le seguenti istruzioni in
aggiunta a quelle descritte al capitolo
“Carico”.
●Non installare mai accessori o
trasportare carichi che compro-mettano le prestazioni dello sco-
oter. Prima di utilizzare gli acces-
sori, controllateli accuratamente
per accertarsi che essi non ridu-
cano in nessuna maniera la dis-
tanza libera da terra e la distanza
minima da terra nella marcia in
curva, non limitino la corsa delle
sospensioni, dello sterzo o il fun-
zionamento dei comandi, oppure
oscurino le luci o i catarifrangen-
ti.
• Gli accessori montati sul
manubrio oppure nella zona
della forcella possono creare
instabilità dovuta alla distribu-
zione non uniforme dei pesi o a
modifiche dell’aerodinamica.
Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devo-
no essere il più leggeri possibi-
le ed essere comunque ridotti
al minimo.
• Accessori ingombranti o grandi
possono compromettere seria-
mente la stabilità dello scooter
a causa degli effetti aerodina-
mici. Il vento potrebbe solleva-
Carico massimo:
189 kg (417 lb)
1
tINFORMAZIONI DI SICUREZZA
1-3
1B9-F8199-H2.qxd 13/11/07 12:39 Página 10
