YAMAHA XMAX 125 2009 Manuale de Empleo (in Spanish)

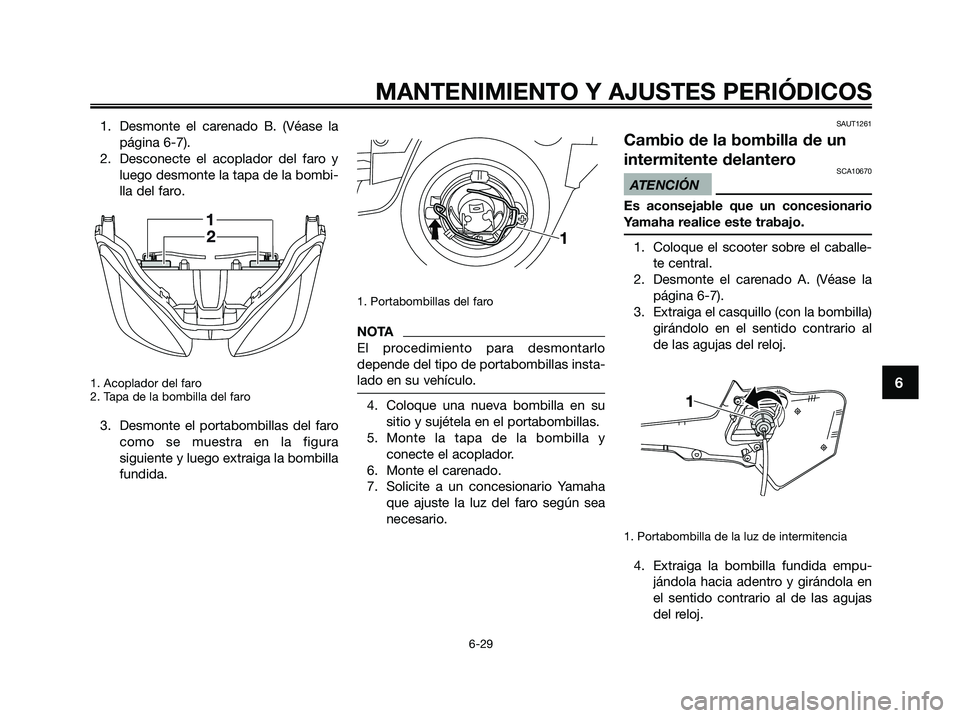

1. Desmonte el carenado B. (Véase la
página 6-7).
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombi-
lla del faro.
1. Acoplador del faro
2. Tapa de la bombilla del faro
3. Desmonte el portabombillas del faro
como se muestra en la figura
siguiente y luego extraiga la bombilla
fundida.
1. Portabombillas del faro
NOTA
El procedimiento para desmontarlo
depende del tipo de portabombillas insta-
lado en su vehículo.
4. Coloque una nueva bombilla en su
sitio y sujétela en el portabombillas.
5. Monte la tapa de la bombilla y
conecte el acoplador.
6. Monte el carenado.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAUT1261
Cambio de la bombilla de un
intermitente delantero
SCA10670
ATENCIÓN
Es aconsejable que un concesionario
Yamaha realice este trabajo.
1. Coloque el scooter sobre el caballe-
te central.
2. Desmonte el carenado A. (Véase la
página 6-7).
3. Extraiga el casquillo (con la bombilla)
girándolo en el sentido contrario al
de las agujas del reloj.
1. Portabombilla de la luz de intermitencia
4. Extraiga la bombilla fundida empu-
jándola hacia adentro y girándola en
el sentido contrario al de las agujas
del reloj.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
1B9-F8199-S3.QXD 14/10/08 15:30 Página 71

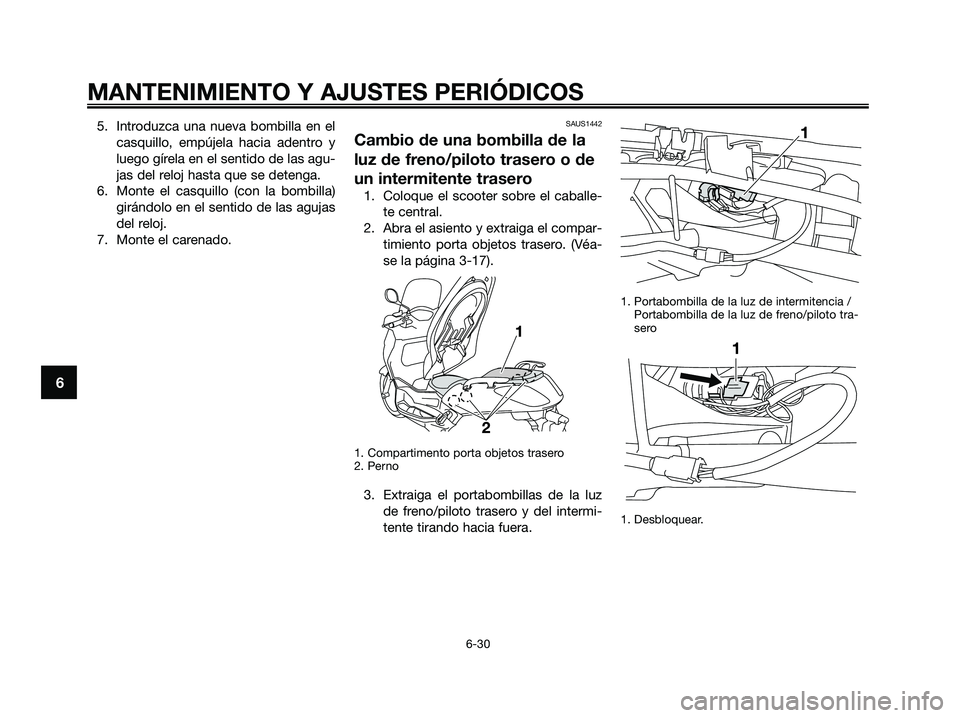

5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agu-
jas del reloj hasta que se detenga.
6. Monte el casquillo (con la bombilla)
girándolo en el sentido de las agujas
del reloj.
7. Monte el carenado.SAUS1442
Cambio de una bombilla de la
luz de freno/piloto trasero o de
un intermitente trasero
1. Coloque el scooter sobre el caballe-
te central.
2. Abra el asiento y extraiga el compar-
timiento porta objetos trasero. (Véa-
se la página 3-17).
1. Compartimento porta objetos trasero
2. Perno
3. Extraiga el portabombillas de la luz
de freno/piloto trasero y del intermi-
tente tirando hacia fuera.
1. Portabombilla de la luz de intermitencia /
Portabombilla de la luz de freno/piloto tra-
sero
1. Desbloquear.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
1B9-F8199-S3.QXD 14/10/08 15:30 Página 72

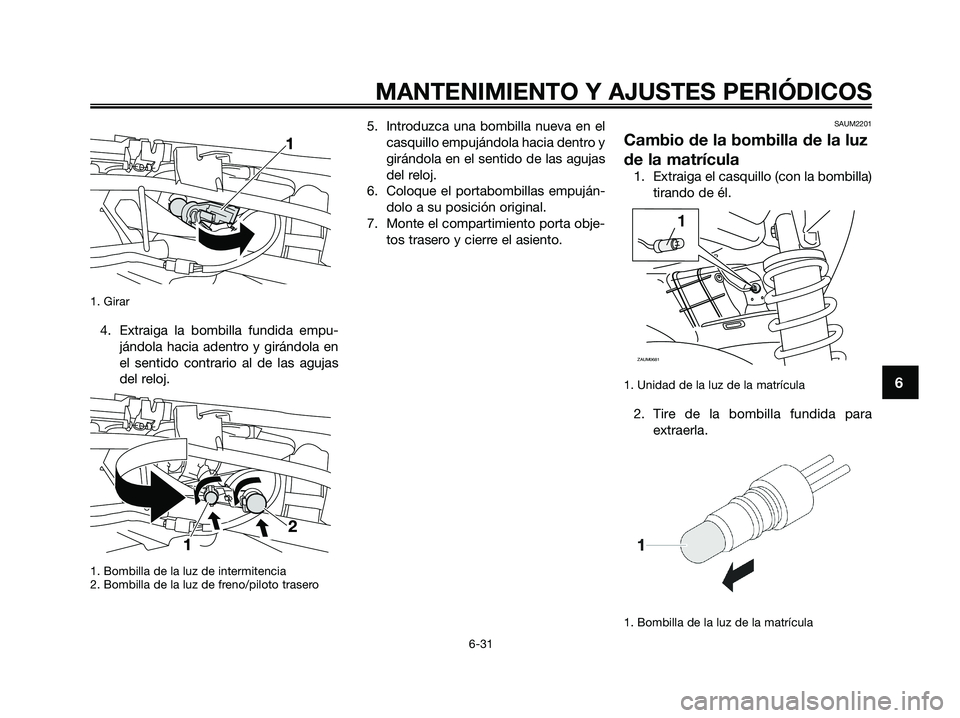

1. Girar
4. Extraiga la bombilla fundida empu-
jándola hacia adentro y girándola en
el sentido contrario al de las agujas
del reloj.
1. Bombilla de la luz de intermitencia
2. Bombilla de la luz de freno/piloto trasero
5. Introduzca una bombilla nueva en el
casquillo empujándola hacia dentro y
girándola en el sentido de las agujas
del reloj.
6. Coloque el portabombillas empuján-
dolo a su posición original.
7. Monte el compartimiento porta obje-
tos trasero y cierre el asiento.SAUM2201
Cambio de la bombilla de la luz
de la matrícula
1. Extraiga el casquillo (con la bombilla)
tirando de él.
1. Unidad de la luz de la matrícula
2. Tire de la bombilla fundida para
extraerla.
1. Bombilla de la luz de la matrícula
ZAUM0681
1
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
1B9-F8199-S3.QXD 14/10/08 15:30 Página 73

3. Introduzca una nueva bombilla en el
casquillo.
4. Monte el casquillo (con la bombilla)
empujándolo dentro.SAUM2212

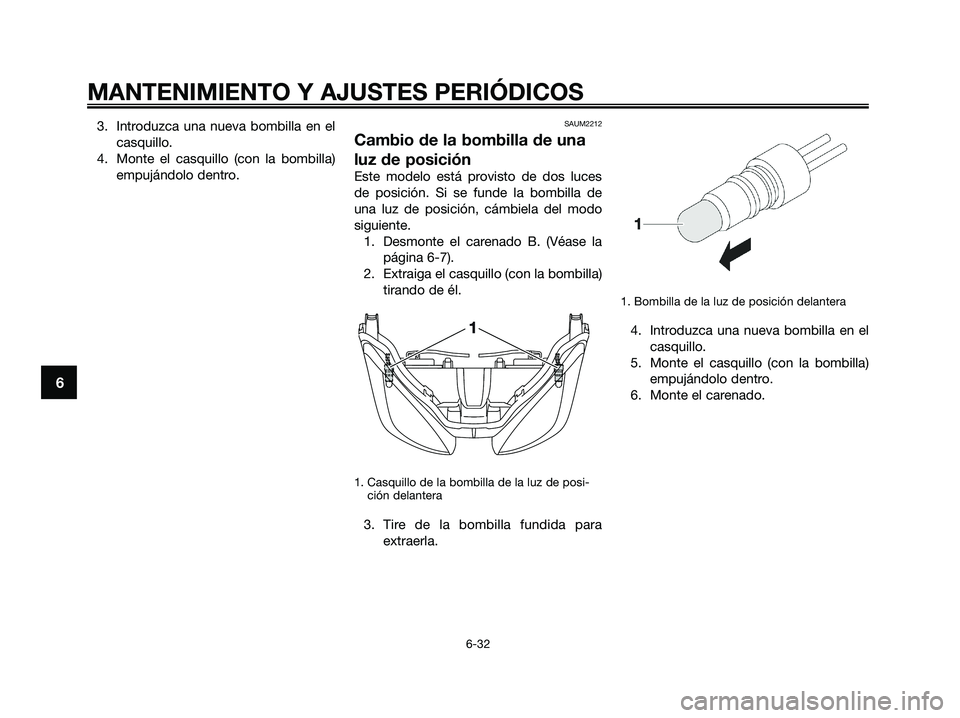

Cambio de la bombilla de una
luz de posición
Este modelo está provisto de dos luces
de posición. Si se funde la bombilla de
una luz de posición, cámbiela del modo
siguiente.
1. Desmonte el carenado B. (Véase la
página 6-7).
2. Extraiga el casquillo (con la bombilla)
tirando de él.
1. Casquillo de la bombilla de la luz de posi-
ción delantera
3. Tire de la bombilla fundida para
extraerla.
1. Bombilla de la luz de posición delantera
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte el carenado.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
1B9-F8199-S3.QXD 14/10/08 15:30 Página 74

SAU25881

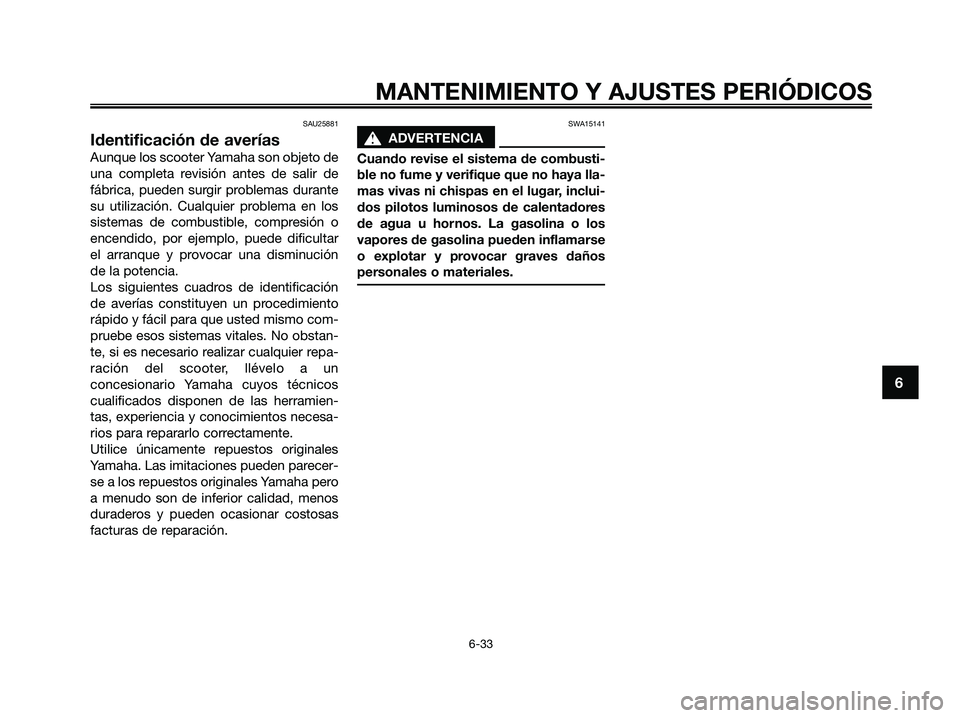

Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución
de la potencia.
Los siguientes cuadros de identificación
de averías constituyen un procedimiento
rápido y fácil para que usted mismo com-
pruebe esos sistemas vitales. No obstan-
te, si es necesario realizar cualquier repa-
ración del scooter, llévelo a un
concesionario Yamaha cuyos técnicos
cualificados disponen de las herramien-
tas, experiencia y conocimientos necesa-
rios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
SWA15141
s s
ADVERTENCIA
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui-
dos pilotos luminosos de calentadores
de agua u hornos. La gasolina o los
vapores de gasolina pueden inflamarse
o explotar y provocar graves daños
personales o materiales.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
1B9-F8199-S3.QXD 14/10/08 15:30 Página 75

SAU42131

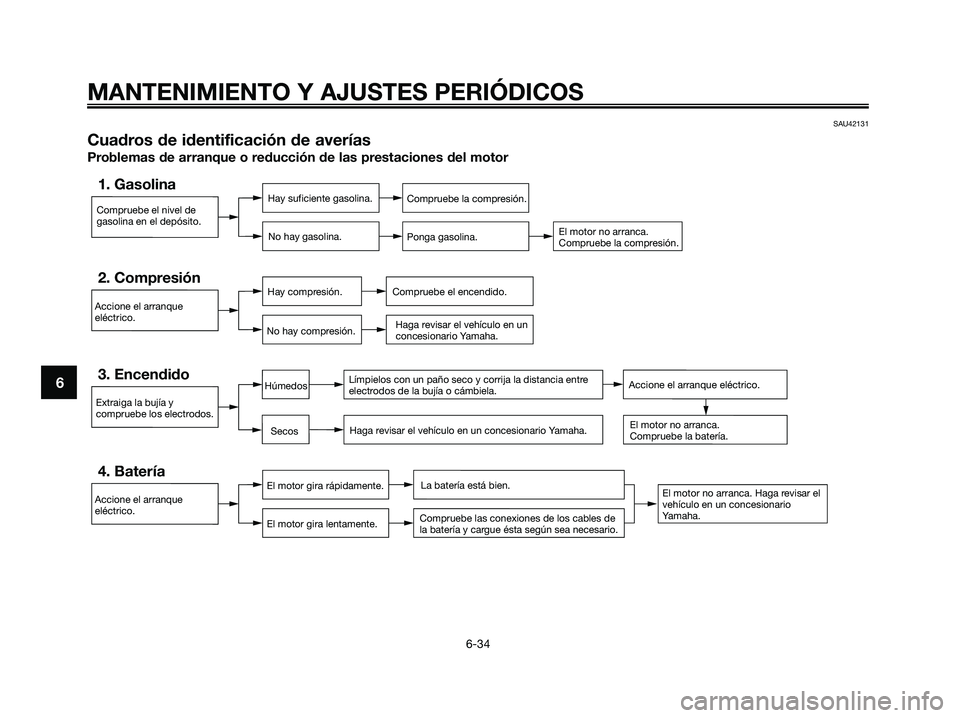

Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.
1. GasolinaHay suficiente gasolina.
No hay gasolina.Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.
2. CompresiónHay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
3. EncendidoLímpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
4. BateríaEl motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
Secos
HúmedosAccione el arranque eléctrico.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
1B9-F8199-S3.QXD 14/10/08 15:30 Página 76

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6

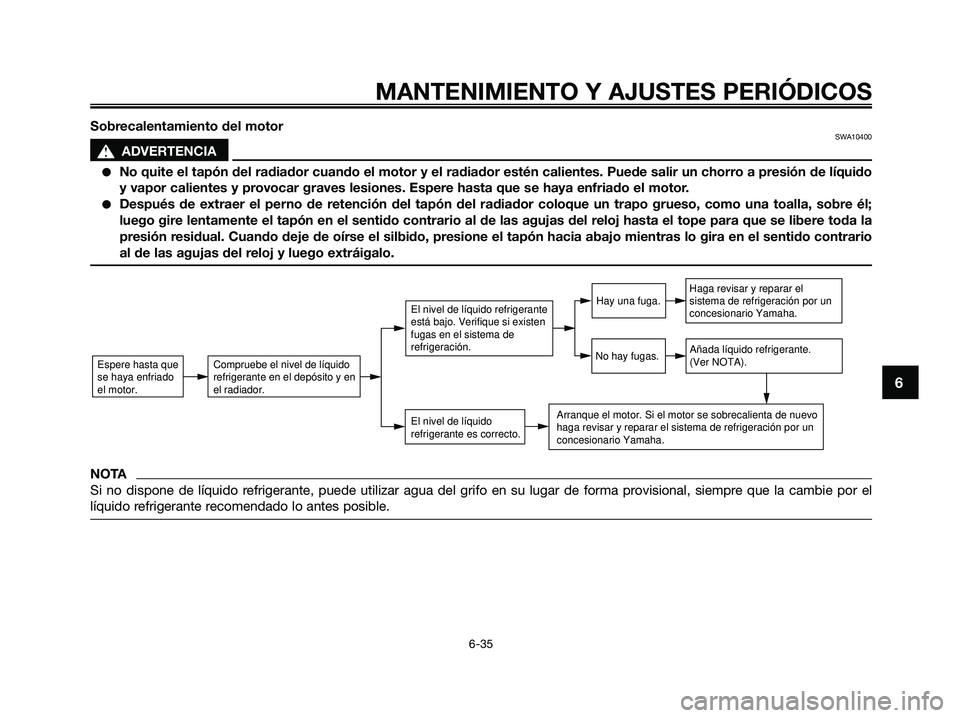

Sobrecalentamiento del motorSWA10400
s s
ADVERTENCIA
●No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido
y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
●Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él;
luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la
presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario
al de las agujas del reloj y luego extráigalo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el
líquido refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.
El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
1B9-F8199-S3.QXD 14/10/08 15:30 Página 77

SAU37833

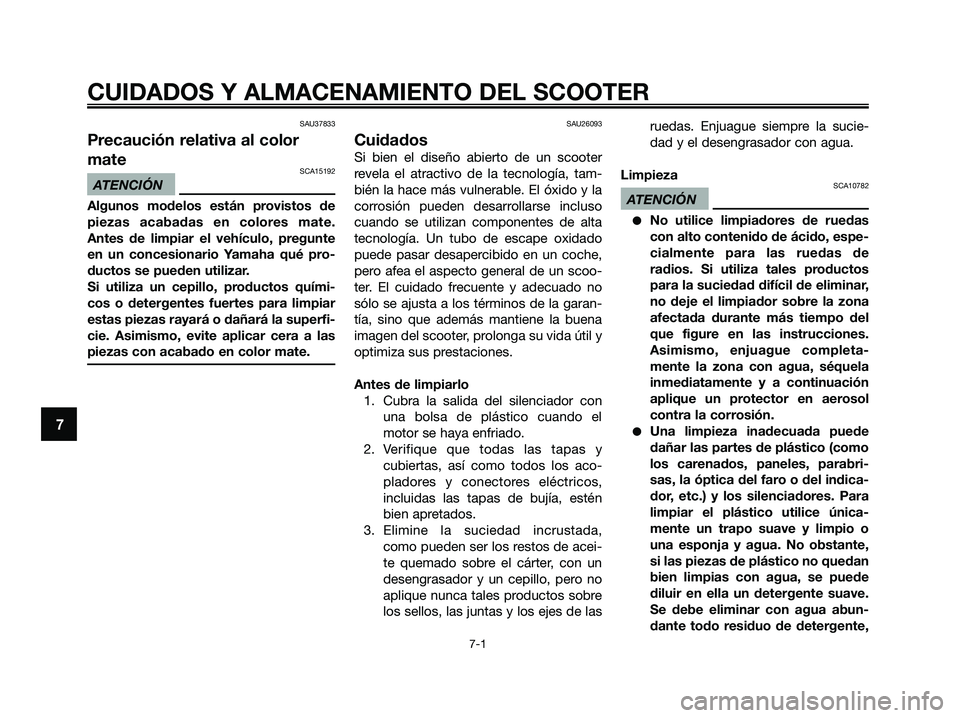

Precaución relativa al color
mate
SCA15192
ATENCIÓN
Algunos modelos están provistos de
piezas acabadas en colores mate.
Antes de limpiar el vehículo, pregunte
en un concesionario Yamaha qué pro-
ductos se pueden utilizar.
Si utiliza un cepillo, productos quími-
cos o detergentes fuertes para limpiar
estas piezas rayará o dañará la superfi-
cie. Asimismo, evite aplicar cera a las
piezas con acabado en color mate.
SAU26093
Cuidados
Si bien el diseño abierto de un scooter
revela el atractivo de la tecnología, tam-
bién la hace más vulnerable. El óxido y la
corrosión pueden desarrollarse incluso
cuando se utilizan componentes de alta
tecnología. Un tubo de escape oxidado
puede pasar desapercibido en un coche,
pero afea el aspecto general de un scoo-
ter. El cuidado frecuente y adecuado no
sólo se ajusta a los términos de la garan-
tía, sino que además mantiene la buena
imagen del scooter, prolonga su vida útil y
optimiza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con
una bolsa de plástico cuando el
motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los aco-
pladores y conectores eléctricos,
incluidas las tapas de bujía, estén
bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de acei-
te quemado sobre el cárter, con un
desengrasador y un cepillo, pero no
aplique nunca tales productos sobre
los sellos, las juntas y los ejes de lasruedas. Enjuague siempre la sucie-
dad y el desengrasador con agua.
Limpieza
SCA10782
ATENCIÓN
●No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de eliminar,
no deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua, séquela
inmediatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
●Una limpieza inadecuada puede
dañar las partes de plástico (como
los carenados, paneles, parabri-
sas, la óptica del faro o del indica-
dor, etc.) y los silenciadores. Para
limpiar el plástico utilice única-
mente un trapo suave y limpio o
una esponja y agua. No obstante,
si las piezas de plástico no quedan
bien limpias con agua, se puede
diluir en ella un detergente suave.
Se debe eliminar con agua abun-
dante todo residuo de detergente,
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-1
7
1B9-F8199-S3.QXD 14/10/08 15:30 Página 78

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7

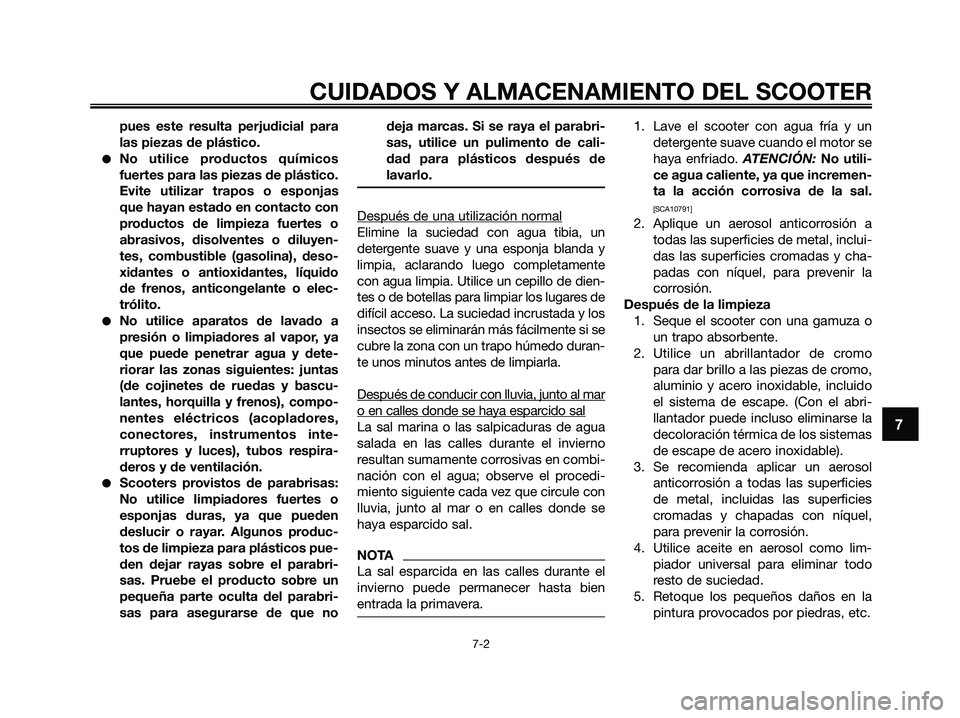

pues este resulta perjudicial para
las piezas de plástico.
●No utilice productos químicos
fuertes para las piezas de plástico.
Evite utilizar trapos o esponjas
que hayan estado en contacto con
productos de limpieza fuertes o
abrasivos, disolventes o diluyen-
tes, combustible (gasolina), deso-
xidantes o antioxidantes, líquido
de frenos, anticongelante o elec-
trólito.
●No utilice aparatos de lavado a
presión o limpiadores al vapor, ya
que puede penetrar agua y dete-
riorar las zonas siguientes: juntas
(de cojinetes de ruedas y bascu-
lantes, horquilla y frenos), compo-
nentes eléctricos (acopladores,
conectores, instrumentos inte-
rruptores y luces), tubos respira-
deros y de ventilación.
●Scooters provistos de parabrisas:
No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabri-
sas. Pruebe el producto sobre un
pequeña parte oculta del parabri-
sas para asegurarse de que nodeja marcas. Si se raya el parabri-
sas, utilice un pulimento de cali-
dad para plásticos después de
lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda y
limpia, aclarando luego completamente
con agua limpia. Utilice un cepillo de dien-
tes o de botellas para limpiar los lugares de
difícil acceso. La suciedad incrustada y los
insectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al mar
o en calles donde se haya esparcido sal
La sal marina o las salpicaduras de agua
salada en las calles durante el invierno
resultan sumamente corrosivas en combi-
nación con el agua; observe el procedi-
miento siguiente cada vez que circule con
lluvia, junto al mar o en calles donde se
haya esparcido sal.
NOTA
La sal esparcida en las calles durante el
invierno puede permanecer hasta bien
entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN:No utili-
ce agua caliente, ya que incremen-
ta la acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a
todas las superficies de metal, inclui-
das las superficies cromadas y cha-
padas con níquel, para prevenir la
corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo
para dar brillo a las piezas de cromo,
aluminio y acero inoxidable, incluido
el sistema de escape. (Con el abri-
llantador puede incluso eliminarse la
decoloración térmica de los sistemas
de escape de acero inoxidable).
3. Se recomienda aplicar un aerosol
anticorrosión a todas las superficies
de metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
4. Utilice aceite en aerosol como lim-
piador universal para eliminar todo
resto de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
1B9-F8199-S3.QXD 14/10/08 15:30 Página 79

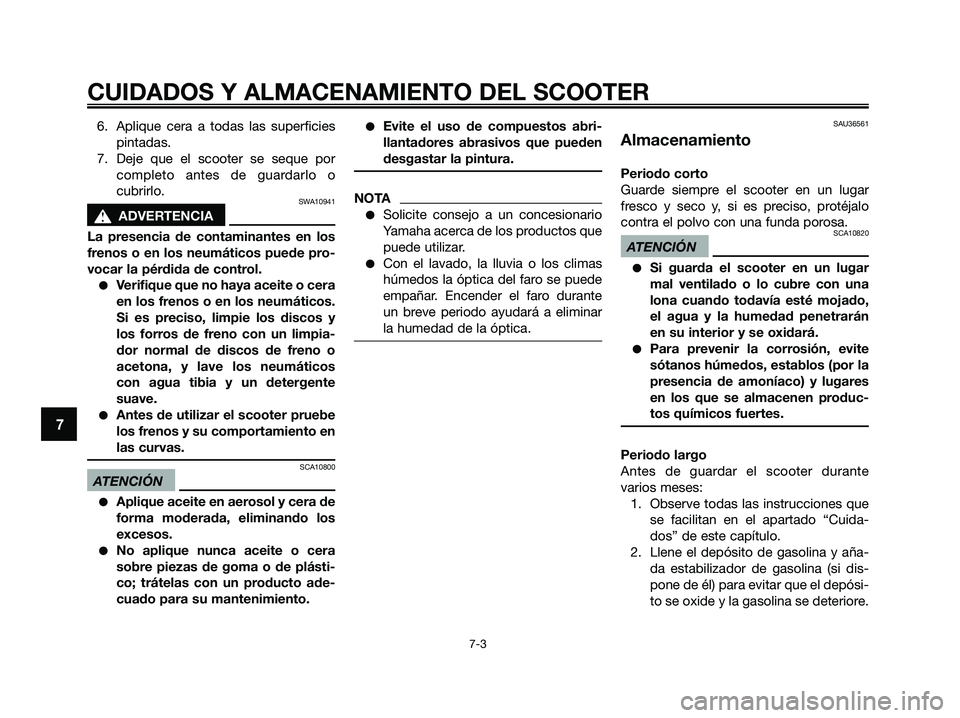

6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
SWA10941
s s
ADVERTENCIA
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
●Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpia-
dor normal de discos de freno o
acetona, y lave los neumáticos
con agua tibia y un detergente
suave.
●Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
SCA10800
ATENCIÓN
●Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
●No aplique nunca aceite o cera
sobre piezas de goma o de plásti-
co; trátelas con un producto ade-
cuado para su mantenimiento.
●Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
●Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
●Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante
un breve periodo ayudará a eliminar
la humedad de la óptica.
SAU36561
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjalo
contra el polvo con una funda porosa.
SCA10820
ATENCIÓN
●Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán
en su interior y se oxidará.
●Para prevenir la corrosión, evite
sótanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen produc-
tos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuida-
dos” de este capítulo.
2. Llene el depósito de gasolina y aña-
da estabilizador de gasolina (si dis-
pone de él) para evitar que el depósi-
to se oxide y la gasolina se deteriore.
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
7
1B9-F8199-S3.QXD 14/10/08 15:30 Página 80
