YAMAHA XMAX 125 2009 Manuale de Empleo (in Spanish)

SAUM1250

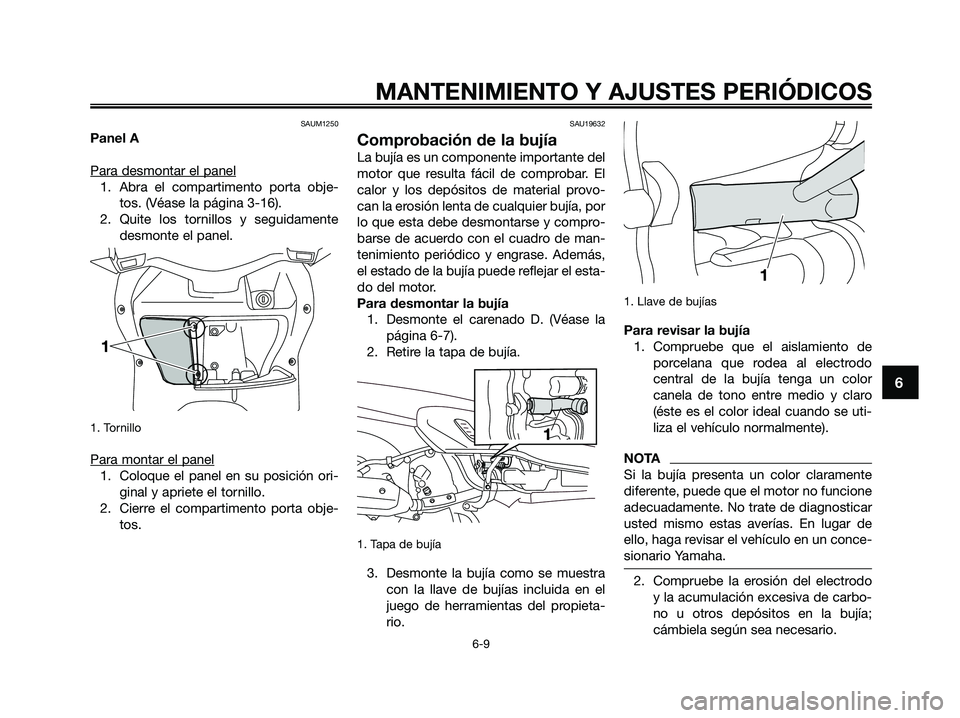

Panel A
Para desmontar el panel
1. Abra el compartimento porta obje-
tos. (Véase la página 3-16).
2. Quite los tornillos y seguidamente
desmonte el panel.
1. Tornillo
Para montar el panel
1. Coloque el panel en su posición ori-
ginal y apriete el tornillo.
2. Cierre el compartimento porta obje-
tos.
SAU19632
Comprobación de la bujía
La bujía es un componente importante del
motor que resulta fácil de comprobar. El
calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y compro-
barse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además,
el estado de la bujía puede reflejar el esta-
do del motor.
Para desmontar la bujía
1. Desmonte el carenado D. (Véase la
página 6-7).
2. Retire la tapa de bujía.
1. Tapa de bujía
3. Desmonte la bujía como se muestra
con la llave de bujías incluida en el
juego de herramientas del propieta-
rio.
1. Llave de bujías
Para revisar la bujía
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo
central de la bujía tenga un color
canela de tono entre medio y claro
(éste es el color ideal cuando se uti-
liza el vehículo normalmente).
NOTA
Si la bujía presenta un color claramente
diferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo
y la acumulación excesiva de carbo-
no u otros depósitos en la bujía;
cámbiela según sea necesario.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 51

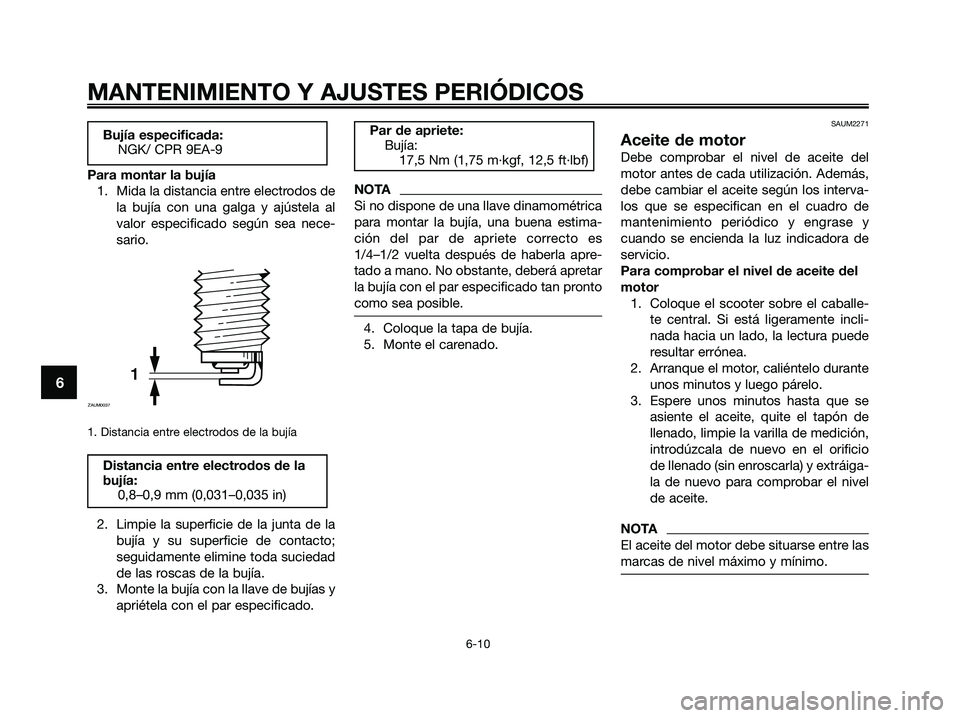

Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al
valor especificado según sea nece-
sario.
1. Distancia entre electrodos de la bujía
2. Limpie la superficie de la junta de la
bujía y su superficie de contacto;
seguidamente elimine toda suciedad
de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estima-
ción del par de apriete correcto es
1/4–1/2 vuelta después de haberla apre-
tado a mano. No obstante, deberá apretar
la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.
5. Monte el carenado.
SAUM2271
Aceite de motor
Debe comprobar el nivel de aceite del
motor antes de cada utilización. Además,
debe cambiar el aceite según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase y
cuando se encienda la luz indicadora de
servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballe-
te central. Si está ligeramente incli-
nada hacia un lado, la lectura puede
resultar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de
llenado, limpie la varilla de medición,
introdúzcala de nuevo en el orificio
de llenado (sin enroscarla) y extráiga-
la de nuevo para comprobar el nivel
de aceite.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
Par de apriete:
Bujía:
17,5 Nm (1,75 m·kgf, 12,5 ft·lbf)
Distancia entre electrodos de la
bujía:
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Bujía especificada:
NGK/ CPR 9EA-9
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 52

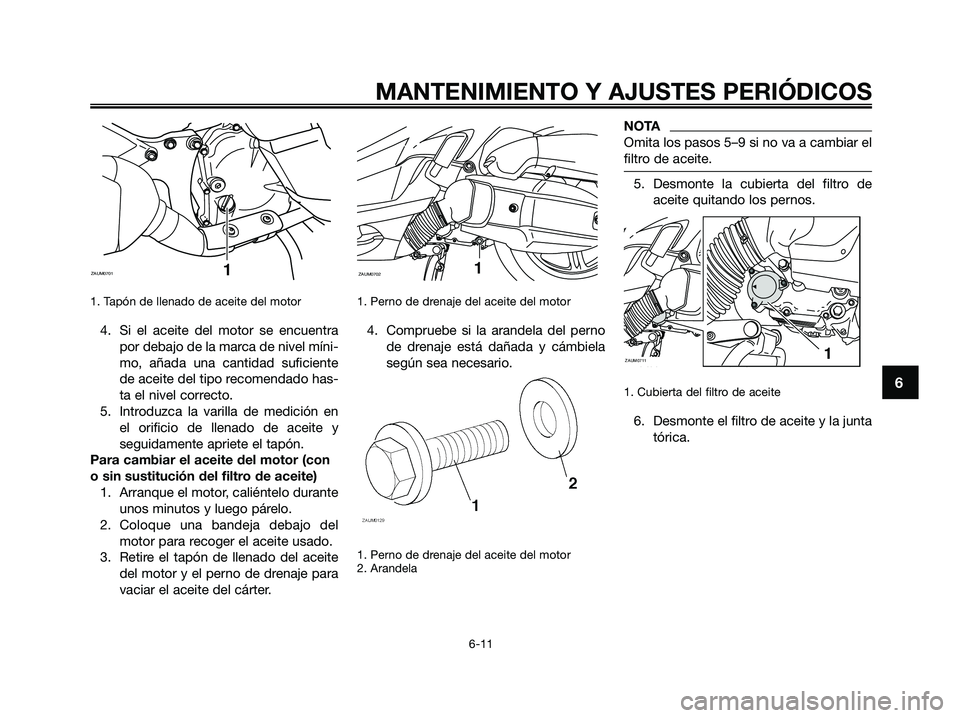

1. Tapón de llenado de aceite del motor
4. Si el aceite del motor se encuentra
por debajo de la marca de nivel míni-
mo, añada una cantidad suficiente
de aceite del tipo recomendado has-
ta el nivel correcto.
5. Introduzca la varilla de medición en
el orificio de llenado de aceite y
seguidamente apriete el tapón.
Para cambiar el aceite del motor (con
o sin sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
1. Perno de drenaje del aceite del motor
4. Compruebe si la arandela del perno
de drenaje está dañada y cámbiela
según sea necesario.
1. Perno de drenaje del aceite del motor
2. Arandela
NOTA
Omita los pasos 5–9 si no va a cambiar el
filtro de aceite.
5. Desmonte la cubierta del filtro de
aceite quitando los pernos.
1. Cubierta del filtro de aceite
6. Desmonte el filtro de aceite y la junta
tórica.
ZAUM07111
ZAUM07021ZAUM07011
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 53

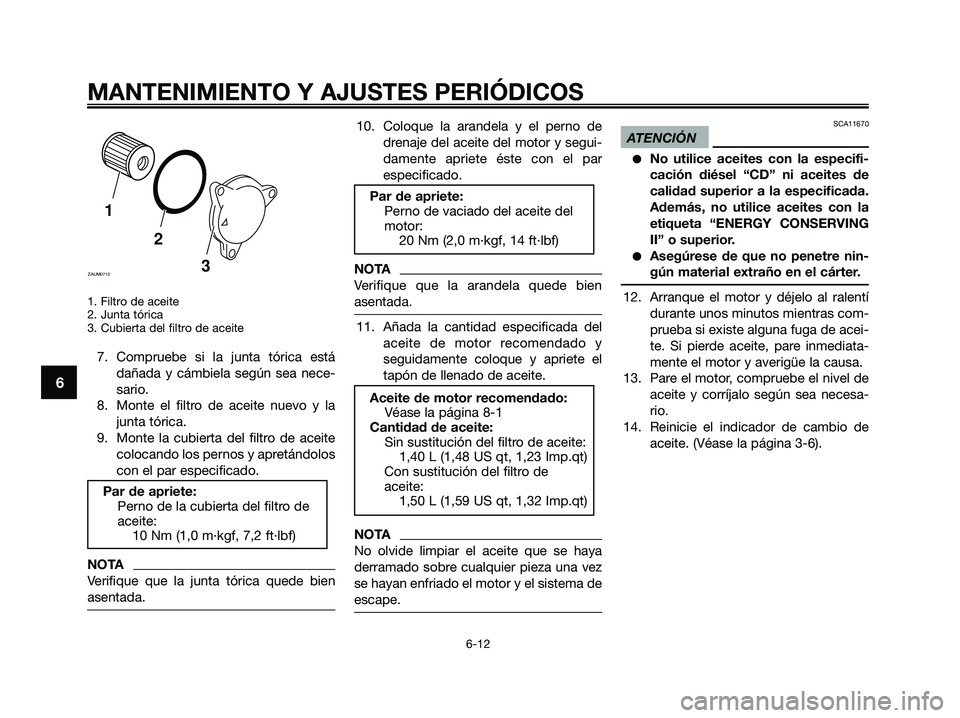

1. Filtro de aceite
2. Junta tórica
3. Cubierta del filtro de aceite
7. Compruebe si la junta tórica está
dañada y cámbiela según sea nece-
sario.
8. Monte el filtro de aceite nuevo y la
junta tórica.
9. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.
NOTA
Verifique que la junta tórica quede bien
asentada.
10. Coloque la arandela y el perno de
drenaje del aceite del motor y segui-
damente apriete éste con el par
especificado.
NOTA
Verifique que la arandela quede bien
asentada.
11. Añada la cantidad especificada del
aceite de motor recomendado y
seguidamente coloque y apriete el
tapón de llenado de aceite.
NOTA
No olvide limpiar el aceite que se haya
derramado sobre cualquier pieza una vez
se hayan enfriado el motor y el sistema de
escape.
SCA11670
ATENCIÓN
●No utilice aceites con la especifi-
cación diésel “CD” ni aceites de
calidad superior a la especificada.
Además, no utilice aceites con la
etiqueta “ENERGY CONSERVING
II” o superior.
●Asegúrese de que no penetre nin-
gún material extraño en el cárter.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de acei-
te. Si pierde aceite, pare inmediata-
mente el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesa-
rio.
14. Reinicie el indicador de cambio de
aceite. (Véase la página 3-6).
Aceite de motor recomendado:
Véase la página 8-1
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Con sustitución del filtro de
aceite:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Par de apriete:
Perno de vaciado del aceite del
motor:
20 Nm (2,0 m·kgf, 14 ft·lbf)
Par de apriete:
Perno de la cubierta del filtro de
aceite:
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
1
2
3
ZAUM0712
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 54

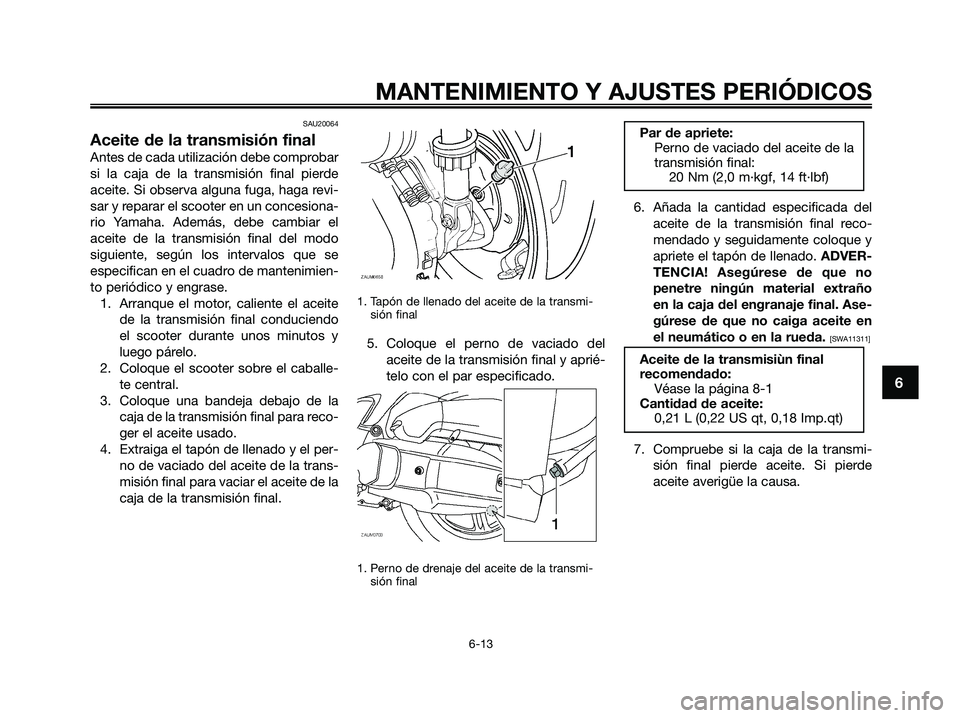

SAU20064
Aceite de la transmisión final
Antes de cada utilización debe comprobar
si la caja de la transmisión final pierde
aceite. Si observa alguna fuga, haga revi-
sar y reparar el scooter en un concesiona-
rio Yamaha. Además, debe cambiar el
aceite de la transmisión final del modo
siguiente, según los intervalos que se
especifican en el cuadro de mantenimien-
to periódico y engrase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo
el scooter durante unos minutos y
luego párelo.
2. Coloque el scooter sobre el caballe-
te central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Extraiga el tapón de llenado y el per-
no de vaciado del aceite de la trans-
misión final para vaciar el aceite de la
caja de la transmisión final.
1. Tapón de llenado del aceite de la transmi-
sión final
5. Coloque el perno de vaciado del
aceite de la transmisión final y aprié-
telo con el par especificado.
1. Perno de drenaje del aceite de la transmi-
sión final
6. Añada la cantidad especificada del
aceite de la transmisión final reco-
mendado y seguidamente coloque y
apriete el tapón de llenado. ADVER-
TENCIA! Asegúrese de que no
penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en
el neumático o en la rueda.
[SWA11311]
7. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde
aceite averigüe la causa.
Aceite de la transmisiùn final
recomendado:
Véase la página 8-1
Cantidad de aceite:
0,21 L (0,22 US qt, 0,18 Imp.qt)
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 Nm (2,0 m·kgf, 14 ft·lbf)
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 55

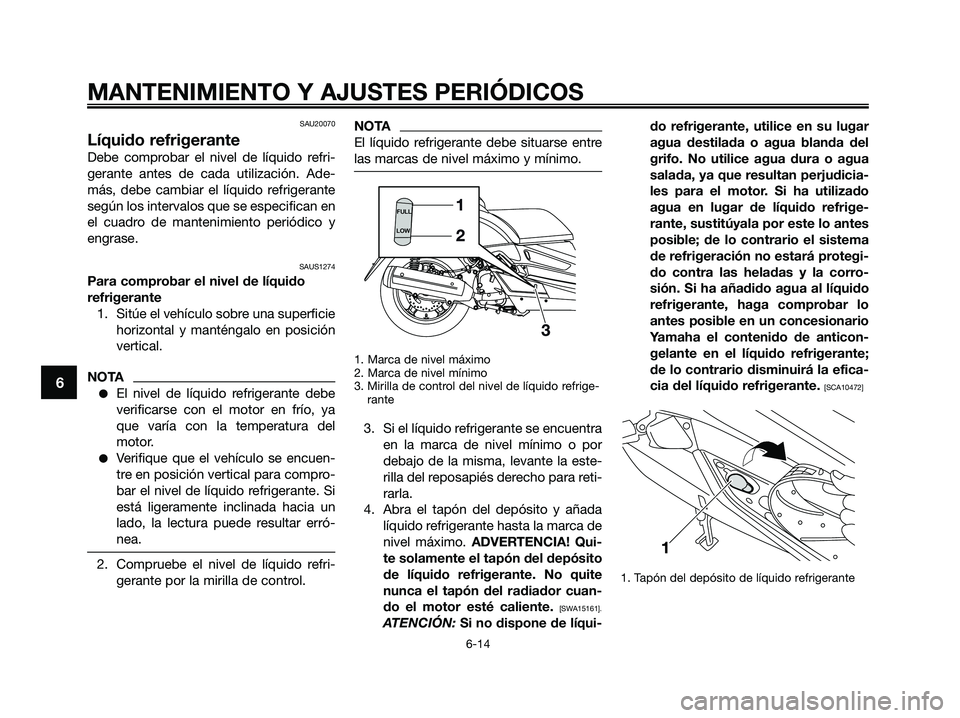

SAU20070
Líquido refrigerante
Debe comprobar el nivel de líquido refri-
gerante antes de cada utilización. Ade-
más, debe cambiar el líquido refrigerante
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y
engrase.
SAUS1274
Para comprobar el nivel de líquido
refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA
●El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya
que varía con la temperatura del
motor.
●Verifique que el vehículo se encuen-
tre en posición vertical para compro-
bar el nivel de líquido refrigerante. Si
está ligeramente inclinada hacia un
lado, la lectura puede resultar erró-
nea.
2. Compruebe el nivel de líquido refri-
gerante por la mirilla de control.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Mirilla de control del nivel de líquido refrige-
rante
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por
debajo de la misma, levante la este-
rilla del reposapiés derecho para reti-
rarla.
4. Abra el tapón del depósito y añada
líquido refrigerante hasta la marca de
nivel máximo. ADVERTENCIA! Qui-
te solamente el tapón del depósito
de líquido refrigerante. No quite
nunca el tapón del radiador cuan-
do el motor esté caliente.
[SWA15161].
ATENCIÓN: Si no dispone de líqui-do refrigerante, utilice en su lugar
agua destilada o agua blanda del
grifo. No utilice agua dura o agua
salada, ya que resultan perjudicia-
les para el motor. Si ha utilizado
agua en lugar de líquido refrige-
rante, sustitúyala por este lo antes
posible; de lo contrario el sistema
de refrigeración no estará protegi-
do contra las heladas y la corro-
sión. Si ha añadido agua al líquido
refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticon-
gelante en el líquido refrigerante;
de lo contrario disminuirá la efica-
cia del líquido refrigerante.
[SCA10472]
1. Tapón del depósito de líquido refrigerante
FULL
LOW
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 56

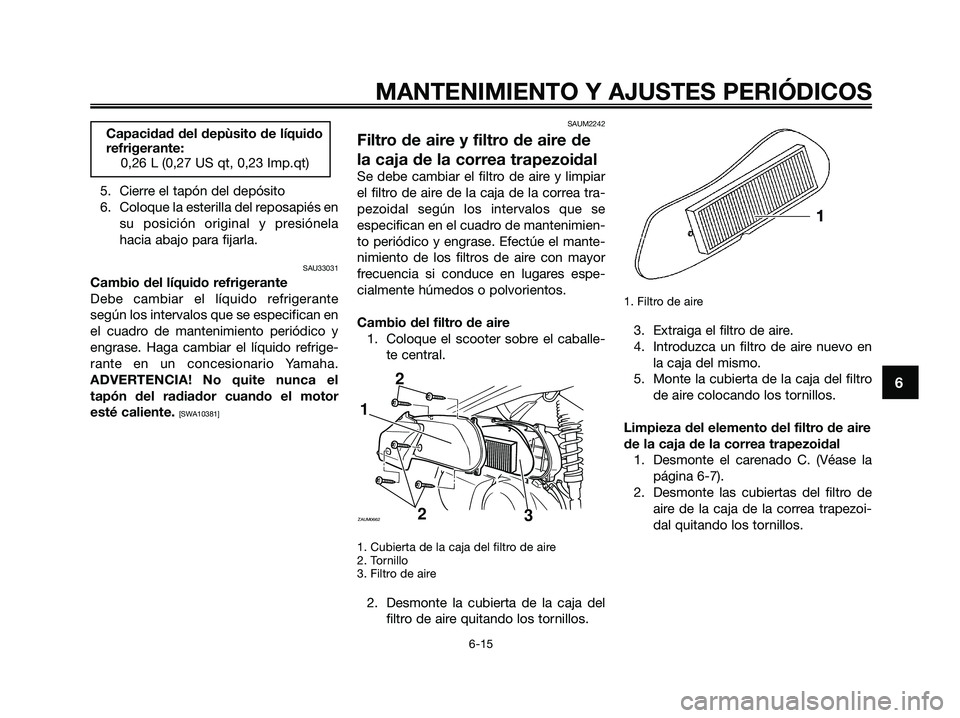

5. Cierre el tapón del depósito
6. Coloque la esterilla del reposapiés en
su posición original y presiónela
hacia abajo para fijarla.
SAU33031
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y
engrase. Haga cambiar el líquido refrige-
rante en un concesionario Yamaha.
ADVERTENCIA! No quite nunca el
tapón del radiador cuando el motor
esté caliente.
[SWA10381]SAUM2242
Filtro de aire y filtro de aire de
la caja de la correa trapezoidal
Se debe cambiar el filtro de aire y limpiar
el filtro de aire de la caja de la correa tra-
pezoidal según los intervalos que se
especifican en el cuadro de mantenimien-
to periódico y engrase. Efectúe el mante-
nimiento de los filtros de aire con mayor
frecuencia si conduce en lugares espe-
cialmente húmedos o polvorientos.
Cambio del filtro de aire
1. Coloque el scooter sobre el caballe-
te central.
1. Cubierta de la caja del filtro de aire
2. Tornillo
3. Filtro de aire
2. Desmonte la cubierta de la caja del
filtro de aire quitando los tornillos.
1. Filtro de aire
3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en
la caja del mismo.
5. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
Limpieza del elemento del filtro de aire
de la caja de la correa trapezoidal
1. Desmonte el carenado C. (Véase la
página 6-7).
2. Desmonte las cubiertas del filtro de
aire de la caja de la correa trapezoi-
dal quitando los tornillos.
1
2 2
ZAUM06623
Capacidad del depùsito de líquido
refrigerante:
0,26 L (0,27 US qt, 0,23 Imp.qt)
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 57

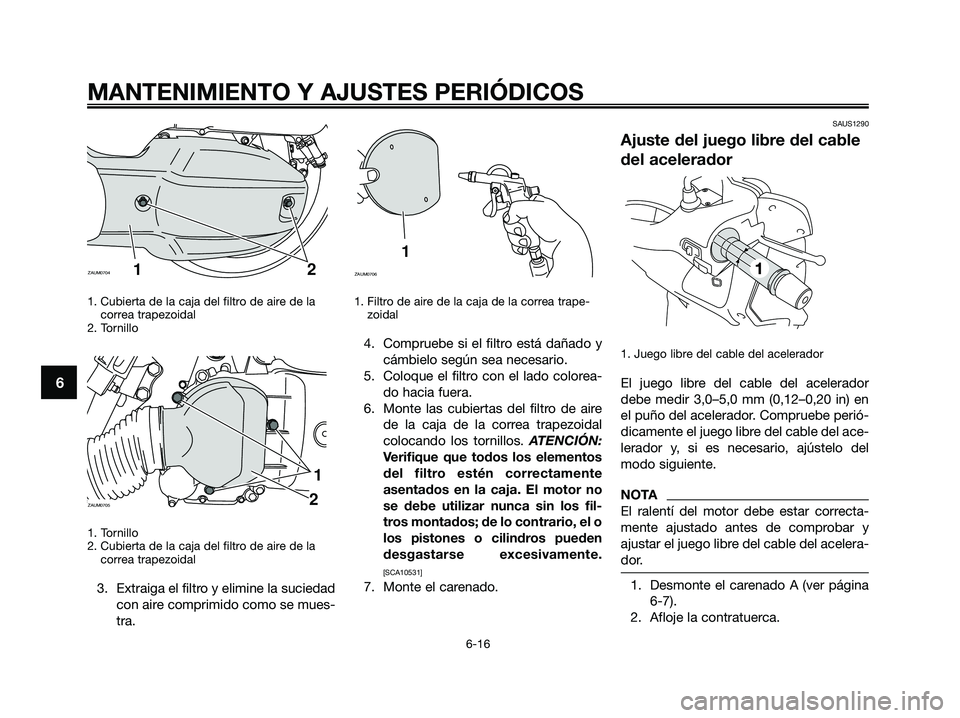

1. Cubierta de la caja del filtro de aire de la
correa trapezoidal
2. Tornillo
1. Tornillo
2. Cubierta de la caja del filtro de aire de la
correa trapezoidal
3. Extraiga el filtro y elimine la suciedad
con aire comprimido como se mues-
tra.
1. Filtro de aire de la caja de la correa trape-
zoidal
4. Compruebe si el filtro está dañado y
cámbielo según sea necesario.
5. Coloque el filtro con el lado colorea-
do hacia fuera.
6. Monte las cubiertas del filtro de aire
de la caja de la correa trapezoidal
colocando los tornillos. ATENCIÓN:
Verifique que todos los elementos
del filtro estén correctamente
asentados en la caja. El motor no
se debe utilizar nunca sin los fil-
tros montados; de lo contrario, el o
los pistones o cilindros pueden
desgastarse excesivamente.
[SCA10531]
7. Monte el carenado.
SAUS1290
Ajuste del juego libre del cable
del acelerador
1. Juego libre del cable del acelerador
El juego libre del cable del acelerador
debe medir 3,0–5,0 mm (0,12–0,20 in) en
el puño del acelerador. Compruebe perió-
dicamente el juego libre del cable del ace-
lerador y, si es necesario, ajústelo del
modo siguiente.
NOTA
El ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y
ajustar el juego libre del cable del acelera-
dor.
1. Desmonte el carenado A (ver página
6-7).
2. Afloje la contratuerca.
1
ZAUM0706
1
2
ZAUM0705
2 1ZAUM0704
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 58

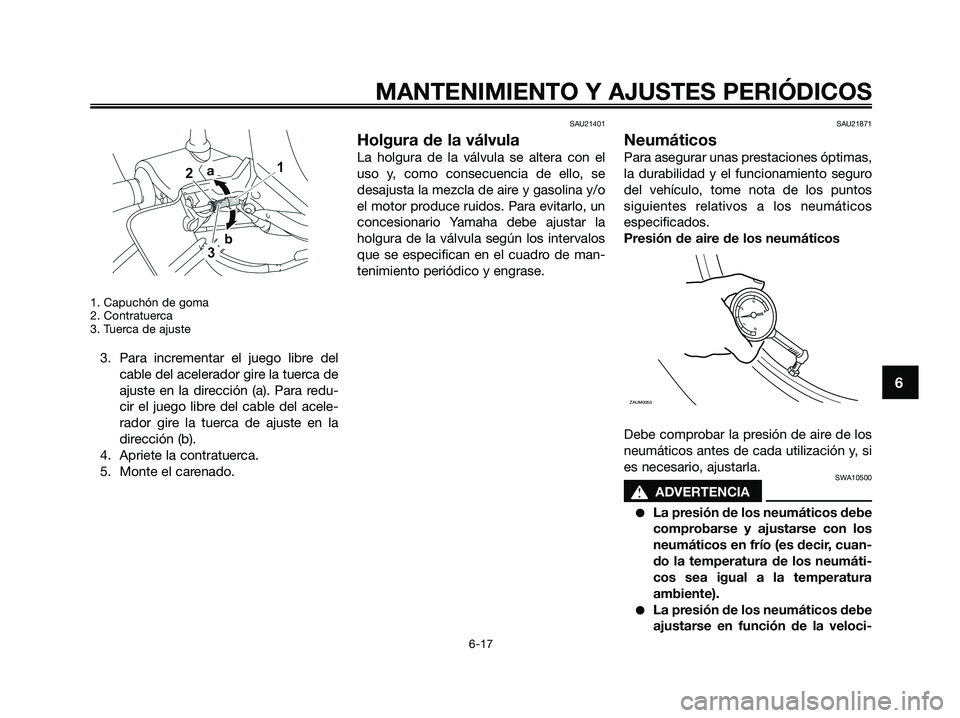

1. Capuchón de goma
2. Contratuerca
3. Tuerca de ajuste
3. Para incrementar el juego libre del
cable del acelerador gire la tuerca de
ajuste en la dirección (a). Para redu-
cir el juego libre del cable del acele-
rador gire la tuerca de ajuste en la
dirección (b).
4. Apriete la contratuerca.
5. Monte el carenado.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el
uso y, como consecuencia de ello, se
desajusta la mezcla de aire y gasolina y/o
el motor produce ruidos. Para evitarlo, un
concesionario Yamaha debe ajustar la
holgura de la válvula según los intervalos
que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SAU21871
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos
siguientes relativos a los neumáticos
especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
SWA10500
s s
ADVERTENCIA
●La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
●La presión de los neumáticos debe
ajustarse en función de la veloci-
ZAUM0053
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 59

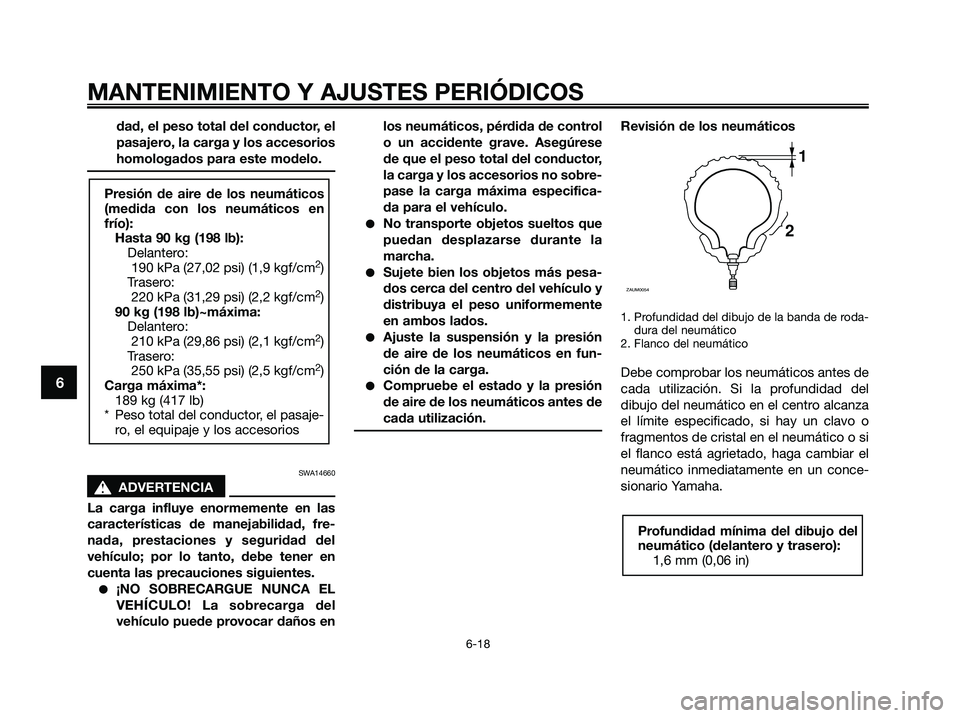

dad, el peso total del conductor, el
pasajero, la carga y los accesorios
homologados para este modelo.
SWA14660
s s
ADVERTENCIA
La carga influye enormemente en las
características de manejabilidad, fre-
nada, prestaciones y seguridad del
vehículo; por lo tanto, debe tener en
cuenta las precauciones siguientes.
●¡NO SOBRECARGUE NUNCA EL
VEHÍCULO! La sobrecarga del
vehículo puede provocar daños enlos neumáticos, pérdida de control
o un accidente grave. Asegúrese
de que el peso total del conductor,
la carga y los accesorios no sobre-
pase la carga máxima especifica-
da para el vehículo.
●No transporte objetos sueltos que
puedan desplazarse durante la
marcha.
●Sujete bien los objetos más pesa-
dos cerca del centro del vehículo y
distribuya el peso uniformemente
en ambos lados.
●Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
●Compruebe el estado y la presión
de aire de los neumáticos antes de
cada utilización.
Revisión de los neumáticos
1. Profundidad del dibujo de la banda de roda-
dura del neumático
2. Flanco del neumático
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del
dibujo del neumático en el centro alcanza
el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si
el flanco está agrietado, haga cambiar el
neumático inmediatamente en un conce-
sionario Yamaha.
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1,6 mm (0,06 in)
1
2
ZAUM0054
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
Hasta 90 kg (198 lb):
Delantero:
190 kPa (27,02 psi) (1,9 kgf/cm
2)
Trasero:
220 kPa (31,29 psi) (2,2 kgf/cm
2)
90 kg (198 lb)~máxima:
Delantero:
210 kPa (29,86 psi) (2,1 kgf/cm
2)
Trasero:
250 kPa (35,55 psi) (2,5 kgf/cm
2)
Carga máxima*:
189 kg (417 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
1B9-F8199-S3.QXD 14/10/08 15:29 Página 60
