HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung,
lässt sich das vorgeschriebene Anzugs-
moment annähernd erreichen, wenn die
Zündkerze handfest eingedreht und
anschließend noch um 1/4–1/2 Drehung
weiter festgezogen wird. Das Anzugsmo-
ment sollte jedoch möglichst bald mit
einem Drehmomentschlüssel nach
Vorschrift korrigiert werden.
GAUS1701
Motoröl
Der Motorölstand sollte vor jeder Fahrt
geprüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewech-
selt werden und wenn die Wartungskon-
trollleuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer ste-
llen. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich
das Öl setzen kann. Dann den Ein-
füllschraubverschluss herausdrehen,
den Messstab abwischen, in die Ein-
füllöffnung zurückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung
befinden.
1. Motoröl-Einfüllschraubverschluss
4. Falls der Ölstand unter der Minimals-
tand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllsch-
raubverschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und
die Motoröl-Ablassschraube heraus-
drehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen.
ZAUM07011
Anzugsmoment:
Zündkerze:
12,5 Nm (1,25 m•kgf, 9,0 ft•lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
39D-F8199-G0 4/11/09 20:23 Página 51

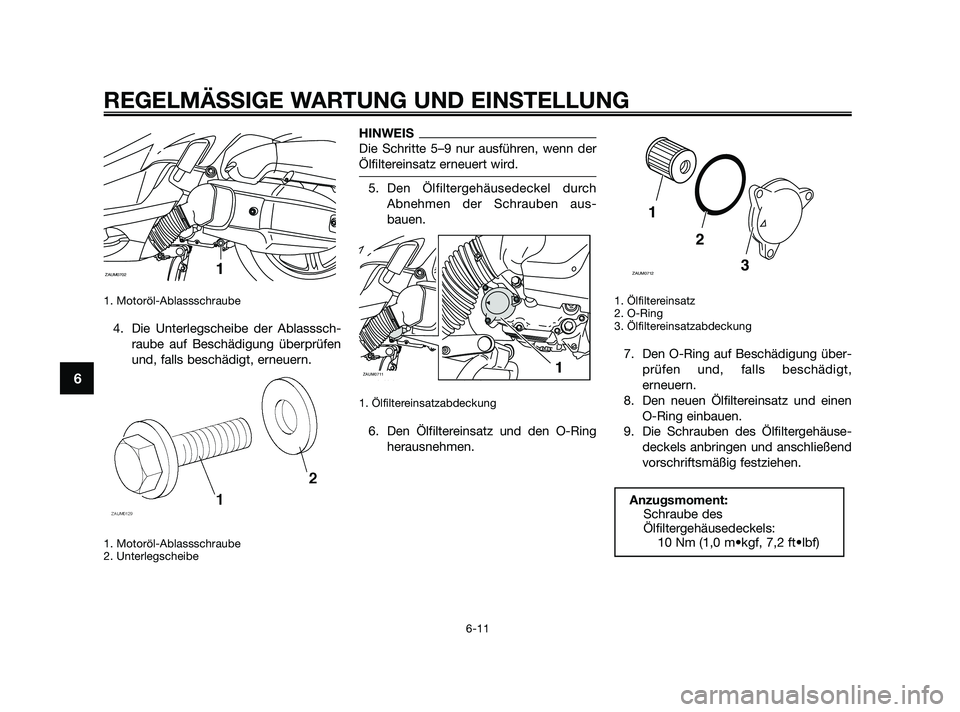

1. Motoröl-Ablassschraube
4. Die Unterlegscheibe der Ablasssch-
raube auf Beschädigung überprüfen
und, falls beschädigt, erneuern.
1. Motoröl-Ablassschraube
2. Unterlegscheibe
HINWEIS
Die Schritte 5–9 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch
Abnehmen der Schrauben aus-
bauen.
1. Ölfiltereinsatzabdeckung
6. Den Ölfiltereinsatz und den O-Ring
herausnehmen.
1. Ölfiltereinsatz
2. O-Ring
3. Ölfiltereinsatzabdeckung
7. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt,
erneuern.
8. Den neuen Ölfiltereinsatz und einen
O-Ring einbauen.
9. Die Schrauben des Ölfiltergehäuse-
deckels anbringen und anschließend
vorschriftsmäßig festziehen.
Anzugsmoment:
Schraube des
Ölfiltergehäusedeckels:
10 Nm (1,0 m•kgf, 7,2 ft•lbf)
1
2
3
ZAUM0712
ZAUM07111
ZAUM07021
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
39D-F8199-G0 4/11/09 20:23 Página 52

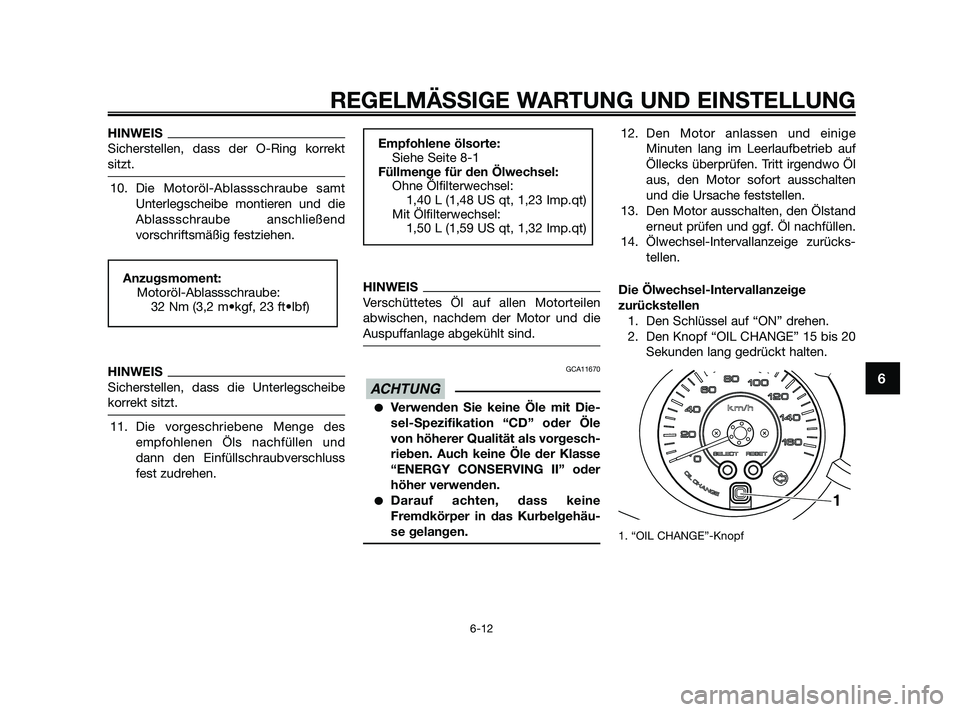

HINWEIS
Sicherstellen, dass der O-Ring korrekt
sitzt.
10. Die Motoröl-Ablassschraube samt
Unterlegscheibe montieren und die
Ablassschraube anschließend
vorschriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass die Unterlegscheibe
korrekt sitzt.
11. Die vorgeschriebene Menge des
empfohlenen Öls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen
abwischen, nachdem der Motor und die
Auspuffanlage abgekühlt sind.
GCA11670
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle
von höherer Qualität als vorgesch-
rieben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine
Fremdkörper in das Kurbelgehäu-
se gelangen.
12. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb auf
Öllecks überprüfen. Tritt irgendwo Öl
aus, den Motor sofort ausschalten
und die Ursache feststellen.
13. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
14. Ölwechsel-Intervallanzeige zurücks-
tellen.
Die Ölwechsel-Intervallanzeige
zurückstellen
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “OIL CHANGE” 15 bis 20
Sekunden lang gedrückt halten.
1. “OIL CHANGE”-Knopf
1
ACHTUNG
Empfohlene ölsorte:
Siehe Seite 8-1
Füllmenge für den Ölwechsel:
Ohne Ölfilterwechsel:
1,40 L (1,48 US qt, 1,23 Imp.qt)
Mit Ölfilterwechsel:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Anzugsmoment:
Motoröl-Ablassschraube:
32 Nm (3,2 m•kgf, 23 ft•lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
39D-F8199-G0 4/11/09 20:23 Página 53

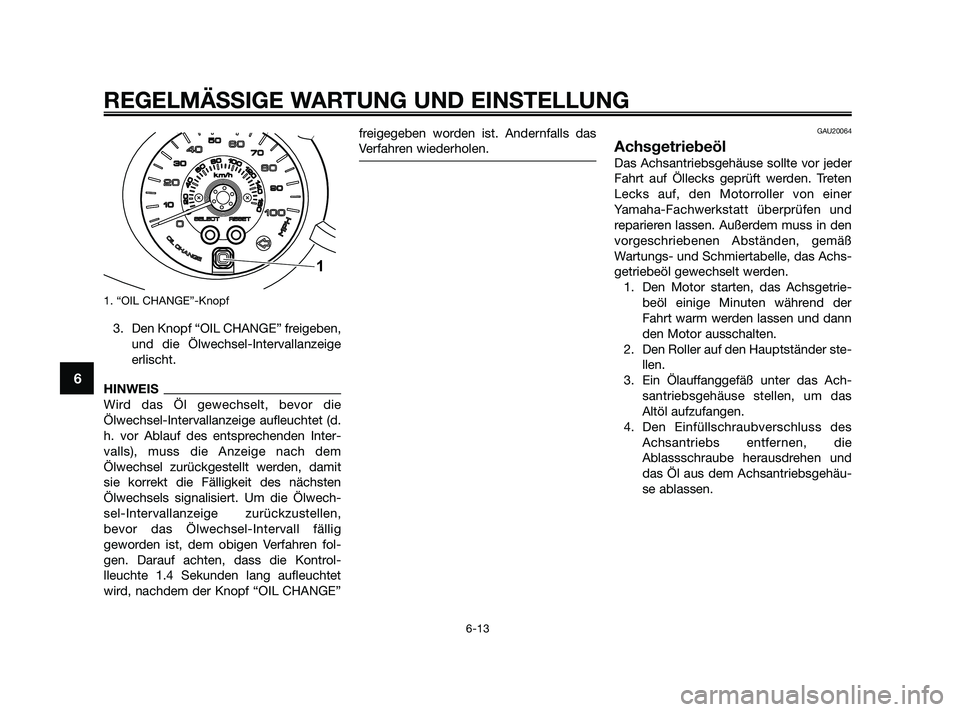

1. “OIL CHANGE”-Knopf
3. Den Knopf “OIL CHANGE” freigeben,
und die Ölwechsel-Intervallanzeige
erlischt.
HINWEIS
Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. Um die Ölwech-
sel-Intervallanzeige zurückzustellen,
bevor das Ölwechsel-Intervall fällig
geworden ist, dem obigen Verfahren fol-
gen. Darauf achten, dass die Kontrol-
lleuchte 1.4 Sekunden lang aufleuchtet
wird, nachdem der Knopf “OIL CHANGE”freigegeben worden ist. Andernfalls das
Verfahren wiederholen.
GAU20064
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und
reparieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, das Achsgetrie-
beöl einige Minuten während der
Fahrt warm werden lassen und dann
den Motor ausschalten.
2. Den Roller auf den Hauptständer ste-
llen.
3. Ein Ölauffanggefäß unter das Ach-
santriebsgehäuse stellen, um das
Altöl aufzufangen.
4. Den Einfüllschraubverschluss des
Achsantriebs entfernen, die
Ablassschraube herausdrehen und
das Öl aus dem Achsantriebsgehäu-
se ablassen.
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
39D-F8199-G0 4/11/09 20:23 Página 54

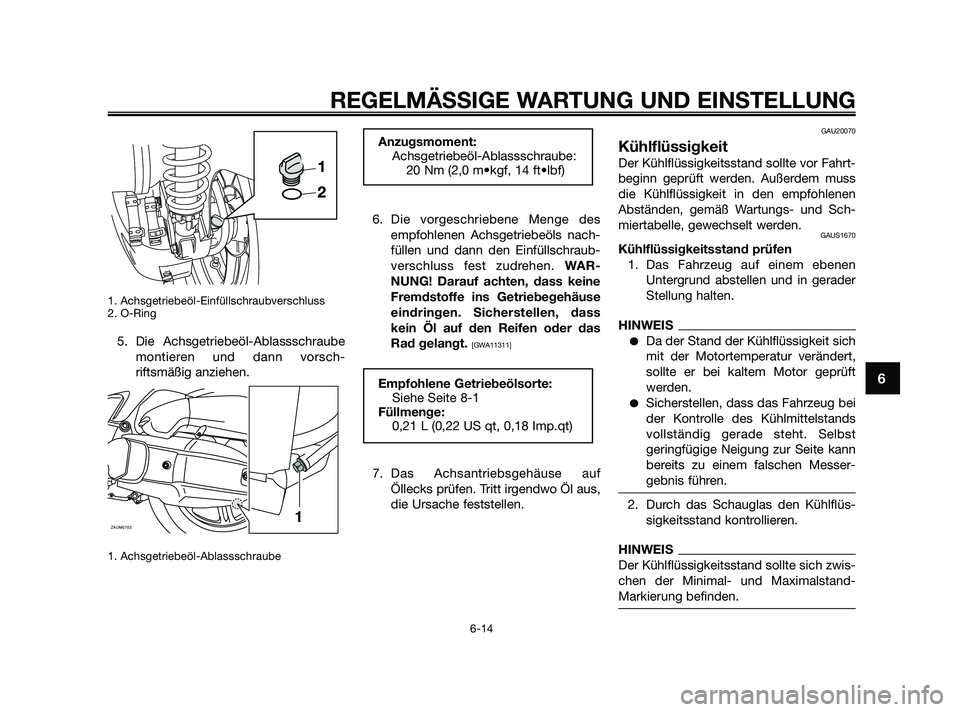

1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
5. Die Achsgetriebeöl-Ablassschraube
montieren und dann vorsch-
riftsmäßig anziehen.
1. Achsgetriebeöl-Ablassschraube
6. Die vorgeschriebene Menge des
empfohlenen Achsgetriebeöls nach-
füllen und dann den Einfüllschraub-
verschluss fest zudrehen. WAR-
NUNG! Darauf achten, dass keine
Fremdstoffe ins Getriebegehäuse
eindringen. Sicherstellen, dass
kein Öl auf den Reifen oder das
Rad gelangt.
[GWA11311]
7. Das Achsantriebsgehäuse auf
Öllecks prüfen. Tritt irgendwo Öl aus,
die Ursache feststellen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen
Abständen, gemäß Wartungs- und Sch-
miertabelle, gewechselt werden.
GAUS1670
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft
werden.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst
geringfügige Neigung zur Seite kann
bereits zu einem falschen Messer-
gebnis führen.
2. Durch das Schauglas den Kühlflüs-
sigkeitsstand kontrollieren.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwis-
chen der Minimal- und Maximalstand-
Markierung befinden.
Empfohlene Getriebeölsorte:
Siehe Seite 8-1
Füllmenge:
0,21 L (0,22 US qt, 0,18 Imp.qt)
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
20 Nm (2,0 m•kgf, 14 ft•lbf)
ZAUM07031
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
39D-F8199-G0 4/11/09 20:23 Página 55

1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Prüffenster für den Kühlflüssigkeitsstand
3. Wenn der Kühlflüssigkeitsstand an
oder unter der Minimalstand-Markie-
rung steht, die rechte Fußmatte wie
gezeigt nach oben ziehen.
1. Fußmatte
4. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximals-
tand-Markierung auffüllen. WAR-
NUNG! Nur den Kühlflüssigkeits-
Ausgleichsbehälterdeckel öffnen.
Niemals versuchen, den Kühler-
Verschlussdeckel bei heißem
Motor abzunehmen.
[GWA15161]
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden,
da dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen
Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da
sonst das Kühlsystem nicht gegen
Frost und Korrosion geschützt ist.
Wenn der Kühlflüssigkeit Wasser
hinzugefügt wurde, den Frosts-
chutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprü-
fen lassen, da sonst die Wirksam-
keit des Kühlmittels reduziert wird.
[GCA10472]
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
5. Den Behälterdeckel schließen
6. Die Fußmatte wieder in ihre ursprün-
gliche Position bringen und nach
unten drücken, um sie zu sichern.
GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Versch-
lussdeckel bei heißem Motor abzuneh-
men.
[GWA10381]
Fassungsvermögen des
Ausgleichsbehèlters:
0,25 L (0,26 US qt, 0,22 Imp.qt)
FULL
LOW
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
39D-F8199-G0 4/11/09 20:23 Página 56

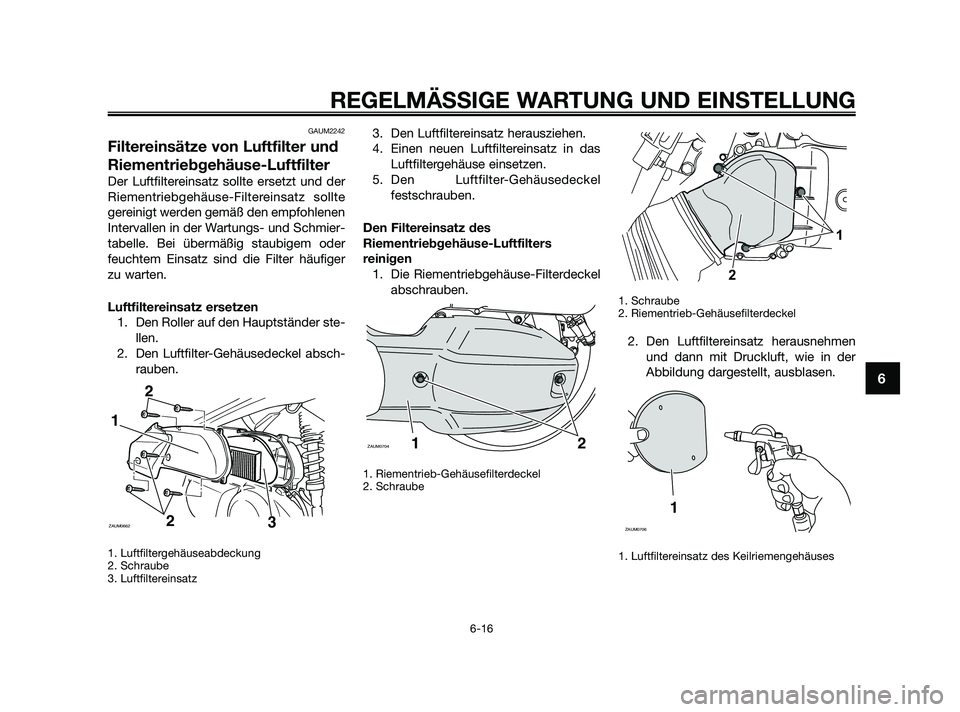

GAUM2242
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und Schmier-
tabelle. Bei übermäßig staubigem oder
feuchtem Einsatz sind die Filter häufiger
zu warten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer ste-
llen.
2. Den Luftfilter-Gehäusedeckel absch-
rauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
3. Luftfiltereinsatz
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel
festschrauben.
Den Filtereinsatz des
Riementriebgehäuse-Luftfilters
reinigen
1. Die Riementriebgehäuse-Filterdeckel
abschrauben.
1. Riementrieb-Gehäusefilterdeckel
2. Schraube1. Schraube
2. Riementrieb-Gehäusefilterdeckel
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der
Abbildung dargestellt, ausblasen.
1. Luftfiltereinsatz des Keilriemengehäuses
1
ZAUM0706
1
2
2 1ZAUM0704
1
2 2
ZAUM06623
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
39D-F8199-G0 4/11/09 20:23 Página 57

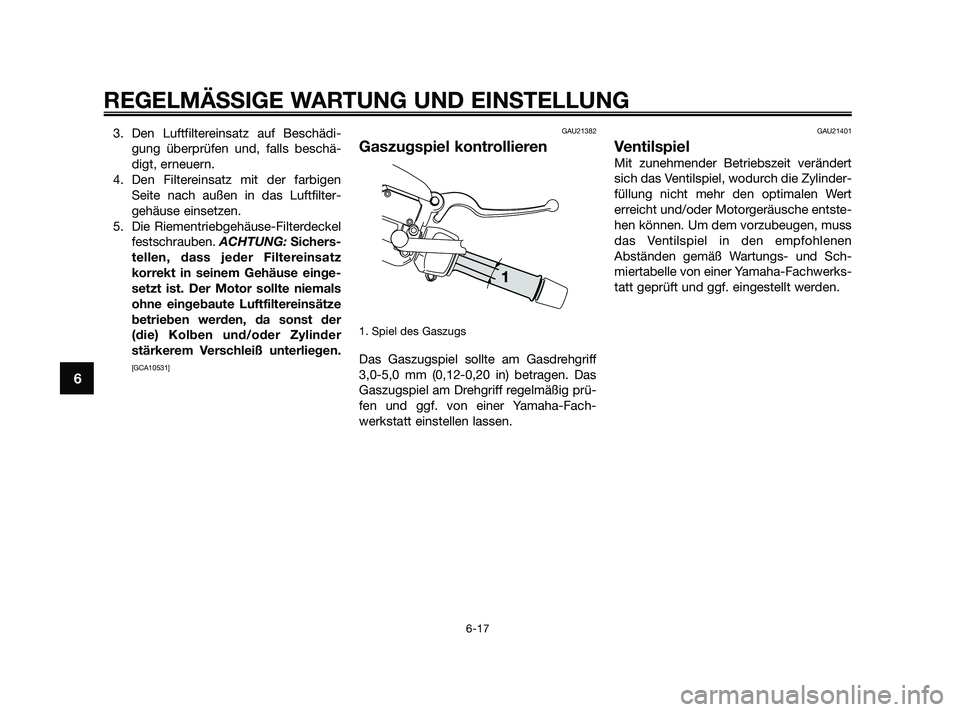

3. Den Luftfiltereinsatz auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
4. Den Filtereinsatz mit der farbigen
Seite nach außen in das Luftfilter-
gehäuse einsetzen.
5. Die Riementriebgehäuse-Filterdeckel
festschrauben. ACHTUNG: Sichers-
tellen, dass jeder Filtereinsatz
korrekt in seinem Gehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebaute Luftfiltereinsätze
betrieben werden, da sonst der
(die) Kolben und/oder Zylinder
stärkerem Verschleiß unterliegen.
[GCA10531]GAU21382
Gaszugspiel kontrollieren
1. Spiel des Gaszugs
Das Gaszugspiel sollte am Gasdrehgriff
3,0-5,0 mm (0,12-0,20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert
erreicht und/oder Motorgeräusche entste-
hen können. Um dem vorzubeugen, muss
das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle von einer Yamaha-Fachwerks-
tatt geprüft und ggf. eingestellt werden.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
39D-F8199-G0 4/11/09 20:23 Página 58

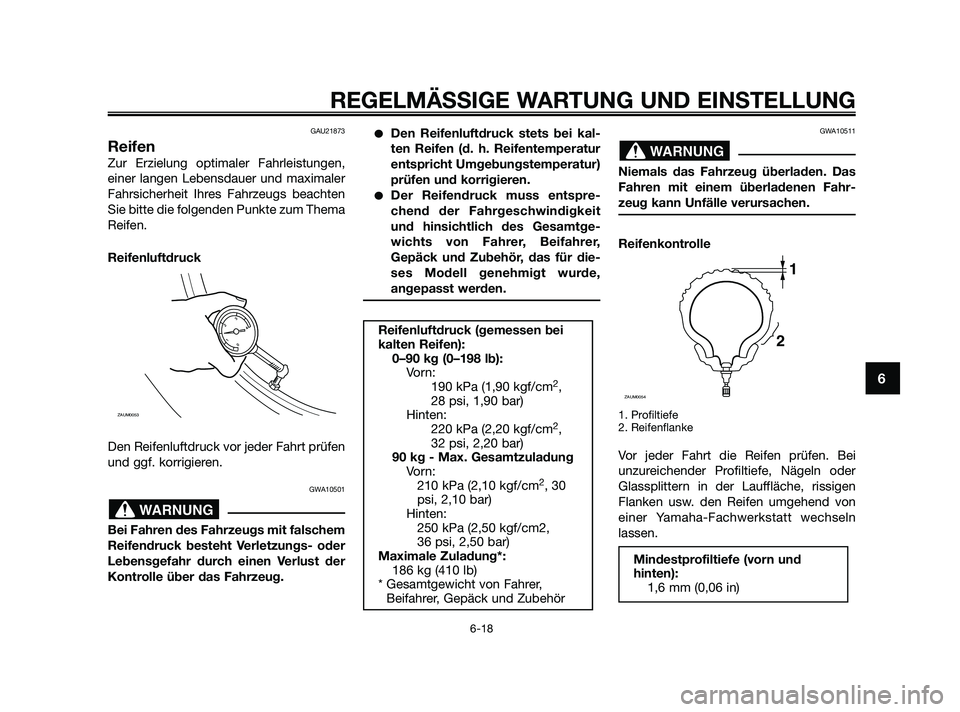

GAU21873
Reifen
Zur Erzielung optimaler Fahrleistungen,
einer langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperatur
entspricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer,
Gepäck und Zubehör, das für die-
ses Modell genehmigt wurde,
angepasst werden.
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.
Reifenkontrolle
1. Profiltiefe
2. Reifenflanke
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einer Yamaha-Fachwerkstatt wechseln
lassen.
Mindestprofiltiefe (vorn und
hinten):
1,6 mm (0,06 in)
1
2
ZAUM0054
WARNUNG
Reifenluftdruck (gemessen bei
kalten Reifen):
0–90 kg (0–198 lb):
Vo r n :
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Hinten:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (2,10 kgf/cm
2, 30
psi, 2,10 bar)
Hinten:
250 kPa (2,50 kgf/cm2,
36 psi, 2,50 bar)
Maximale Zuladung*:
186 kg (410 lb)
* Gesamtgewicht von Fahrer,
Beifahrer, Gepäck und Zubehör
WARNUNG
ZAUM0053
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
39D-F8199-G0 4/11/09 20:23 Página 59

HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Rich-
ten Sie sich deshalb nach den entspre-
chenden Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit Sch-
lauchlos-Reifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die
Straßenverkehrsordnung vers-
toßen, beeinträchtigen übermäßig
abgefahrene Reifen die Fahrstabi-
lität und können zum Verlust der
Kontrolle über das Fahrzeug füh-
ren.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte
gewährleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Män-
geln an Reifen oder Rädern das Rad
von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Verformte oder eingeris-
sene Felgen müssen ausgetauscht
werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabi-
lität, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Rei-
fens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muss seine Lauffläche vorsichtig ein-
gefahren werden.
WARNUNG
Vorderreifen:
Größe:
120/70-15 M/C 56P - 56S
Hersteller/Modell:
MICHELIN/GOLD STANDARD
MICHELIN/CITY GRIP
PIRELLI/GTS23
METZELER/FEELFREE
Hinterreifen:
Größe:
140/70-14 M/C 68P - 68S
Hersteller/Modell:
MICHELIN/GOLD STANDARD
MICHELIN/CITY GRIP
PIRELLI/GTS24
METZELER/FEELFREE
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
39D-F8199-G0 4/11/09 20:23 Página 60
