YAMAHA XMAX 125 2010 Notices Demploi (in French)

FAUS1681

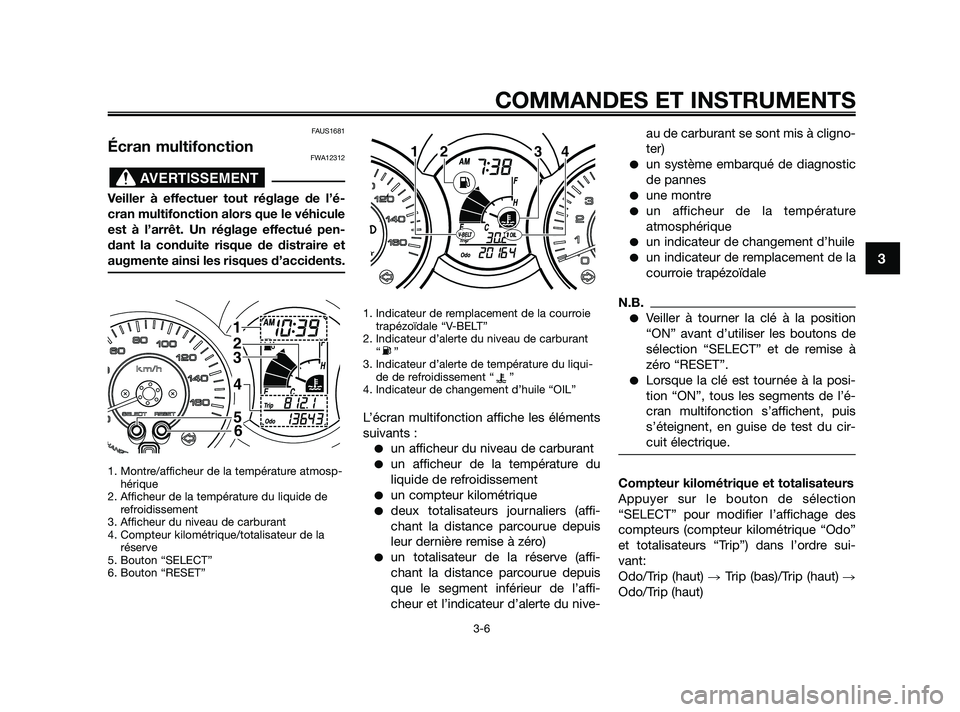

Écran multifonctionFWA12312
Veiller à effectuer tout réglage de l’é-
cran multifonction alors que le véhicule
est à l’arrêt. Un réglage effectué pen-
dant la conduite risque de distraire et
augmente ainsi les risques d’accidents.
1. Montre/afficheur de la température atmosp-
hérique
2. Afficheur de la température du liquide de
refroidissement
3. Afficheur du niveau de carburant
4. Compteur kilométrique/totalisateur de la
réserve
5. Bouton “SELECT”
6. Bouton “RESET”1. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
2. Indicateur d’alerte du niveau de carburant
“”
3. Indicateur d’alerte de température du liqui-
de de refroidissement “ ”
4. Indicateur de changement d’huile “OIL”
L’écran multifonction affiche les éléments
suivants :
un afficheur du niveau de carburant
un afficheur de la température du
liquide de refroidissement
un compteur kilométrique
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affi-
chant la distance parcourue depuis
que le segment inférieur de l’affi-
cheur et l’indicateur d’alerte du nive-au de carburant se sont mis à cligno-
ter)
un système embarqué de diagnostic
de pannes
une montre
un afficheur de la température
atmosphérique
un indicateur de changement d’huile
un indicateur de remplacement de la
courroie trapézoïdale
N.B.
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Lorsque la clé est tournée à la posi-
tion “ON”, tous les segments de l’é-
cran multifonction s’affichent, puis
s’éteignent, en guise de test du cir-
cuit électrique.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique “Odo”
et totalisateurs “Trip”) dans l’ordre sui-
vant:
Odo/Trip (haut) Trip (bas)/Trip (haut)
Odo/Trip (haut)
123
4
1
2
3
4
5
6
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-6
3
39D-F8199-F0 4/11/09 20:22 Página 21

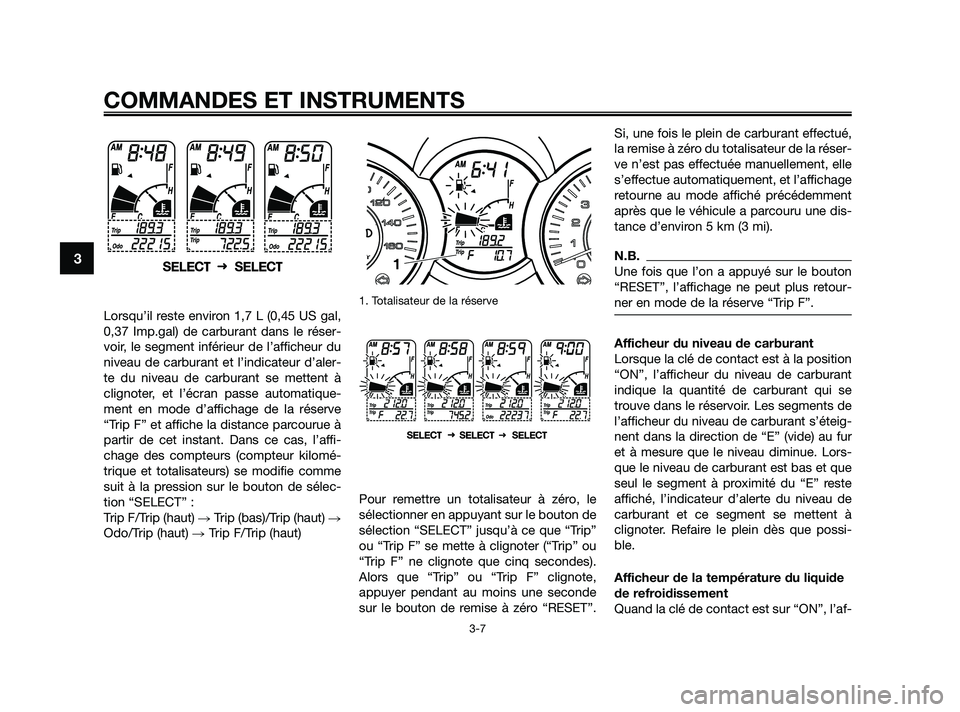

Lorsqu’il reste environ 1,7 L (0,45 US gal,
0,37 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant et l’indicateur d’aler-
te du niveau de carburant se mettent à
clignoter, et l’écran passe automatique-
ment en mode d’affichage de la réserve
“Trip F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affi-
chage des compteurs (compteur kilomé-
trique et totalisateurs) se modifie comme
suit à la pression sur le bouton de sélec-
tion “SELECT” :
Trip F/Trip (haut) Trip (bas)/Trip (haut)
Odo/Trip (haut) Trip F/Trip (haut)
1. Totalisateur de la réserve
Pour remettre un totalisateur à zéro, le
sélectionner en appuyant sur le bouton de
sélection “SELECT” jusqu’à ce que “Trip”
ou “Trip F” se mette à clignoter (“Trip” ou
“Trip F” ne clignote que cinq secondes).
Alors que “Trip” ou “Trip F” clignote,
appuyer pendant au moins une seconde
sur le bouton de remise à zéro “RESET”.Si, une fois le plein de carburant effectué,
la remise à zéro du totalisateur de la réser-
ve n’est pas effectuée manuellement, elle
s’effectue automatiquement, et l’affichage
retourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
N.B.
Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retour-
ner en mode de la réserve “Trip F”.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant
indique la quantité de carburant qui se
trouve dans le réservoir. Les segments de
l’afficheur du niveau de carburant s’éteig-
nent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lors-
que le niveau de carburant est bas et que
seul le segment à proximité du “E” reste
affiché, l’indicateur d’alerte du niveau de
carburant et ce segment se mettent à
clignoter. Refaire le plein dès que possi-
ble.
Afficheur de la température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, l’af-
1
COMMANDES ET INSTRUMENTS
3-7
3
39D-F8199-F0 4/11/09 20:22 Página 22

ficheur de la température du liquide de
refroidissement indique la température du
liquide de refroidissement. La températu-
re du liquide de refroidissement varie en
fonction des températures atmosphéri-
ques et de la charge du moteur. Si le seg-
ment supérieur et l’indicateur d’alerte de
la température du liquide de refroidisse-
ment clignotent, arrêter le véhicule et lais-
ser refroidir le moteur. (Voir page 6-30).
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Indicateur de changement d’huile
“OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 6000km (3500 mi), puis tous les 6000 km (3500
mi) par la suite, afin de signaler que l’hui-
le moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitia-
liser l’indicateur de changement d’huile.
(Voir page 6-10).
Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir
atteint l’échéance du changement d’huile
recommandée), ne pas oublier de réinitia-
liser l’indicateur afin qu’il signale correcte-
ment la prochaine échéance. (Voir page 6-
10).
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
Cet indicateur se met à clignoter tous les
18000 km (10500 mi) pour signaler l’éché-
ance du remplacement de la courroie tra-
pézoïdale.Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système
embarqué de diagnostic de pannes sur-
veillant divers circuits électriques.
Si un problème est détecté dans l’un de
ces circuits, l’écran multifonction affiche
un code d’erreur.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire
contrôler le véhicule le plus rapidement
possible afin d’éviter tout endommage-
ment du moteur.
ATTENTIONATTENTION
COMMANDES ET INSTRUMENTS
3-8
3
39D-F8199-F0 4/11/09 20:22 Página 23

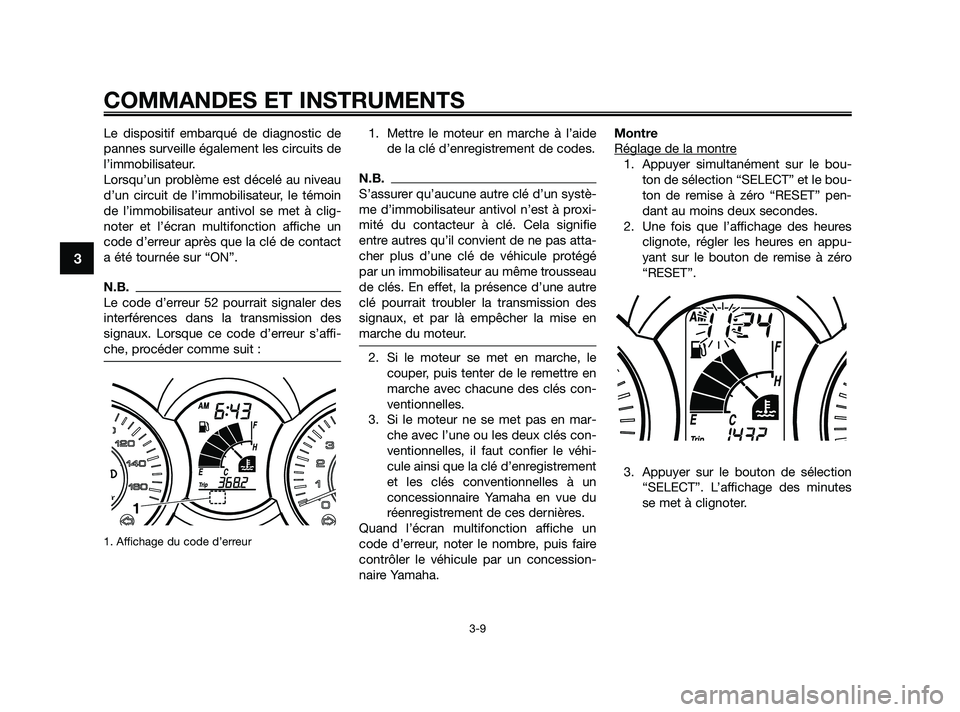

Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur antivol se met à clig-
noter et l’écran multifonction affiche un
code d’erreur après que la clé de contact
a été tournée sur “ON”.
N.B.
Le code d’erreur 52 pourrait signaler des
interférences dans la transmission des
signaux. Lorsque ce code d’erreur s’affi-
che, procéder comme suit :
1. Affichage du code d’erreur
1. Mettre le moteur en marche à l’aide
de la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un systè-
me d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie
entre autres qu’il convient de ne pas atta-
cher plus d’une clé de véhicule protégé
par un immobilisateur au même trousseau
de clés. En effet, la présence d’une autre
clé pourrait troubler la transmission des
signaux, et par là empêcher la mise en
marche du moteur.
2. Si le moteur se met en marche, le
couper, puis tenter de le remettre en
marche avec chacune des clés con-
ventionnelles.
3. Si le moteur ne se met pas en mar-
che avec l’une ou les deux clés con-
ventionnelles, il faut confier le véhi-
cule ainsi que la clé d’enregistrement
et les clés conventionnelles à un
concessionnaire Yamaha en vue du
réenregistrement de ces dernières.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.Montre
Réglage de la montr
e
1. Appuyer simultanément sur le bou-
ton de sélection “SELECT” et le bou-
ton de remise à zéro “RESET” pen-
dant au moins deux secondes.
2. Une fois que l’affichage des heures
clignote, régler les heures en appu-
yant sur le bouton de remise à zéro
“RESET”.
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes
se met à clignoter.
1
COMMANDES ET INSTRUMENTS
3-9
3
39D-F8199-F0 4/11/09 20:22 Página 24

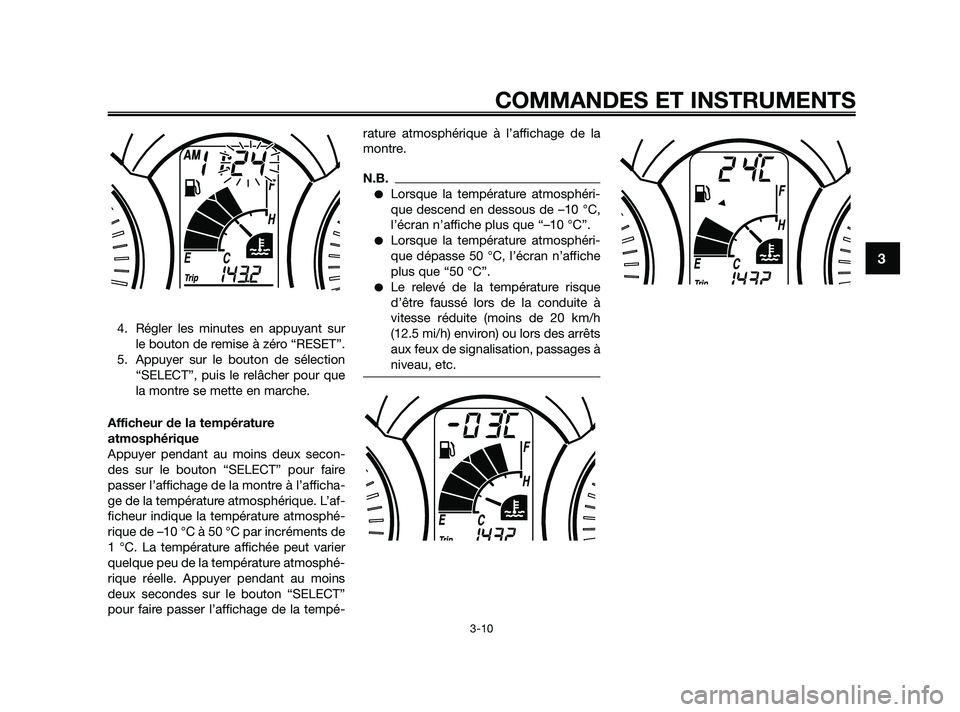

4. Régler les minutes en appuyant sur
le bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que
la montre se mette en marche.
Afficheur de la température
atmosphérique
Appuyer pendant au moins deux secon-
des sur le bouton “SELECT” pour faire
passer l’affichage de la montre à l’afficha-
ge de la température atmosphérique. L’af-
ficheur indique la température atmosphé-
rique de –10 °C à 50 °C par incréments de
1 °C. La température affichée peut varier
quelque peu de la température atmosphé-
rique réelle. Appuyer pendant au moins
deux secondes sur le bouton “SELECT”
pour faire passer l’affichage de la tempé-rature atmosphérique à l’affichage de la
montre.
N.B.
Lorsque la température atmosphéri-
que descend en dessous de –10 °C,
l’écran n’affiche plus que “–10 °C”.
Lorsque la température atmosphéri-
que dépasse 50 °C, l’écran n’affiche
plus que “50 °C”.
Le relevé de la température risque
d’être faussé lors de la conduite à
vitesse réduite (moins de 20 km/h
(12.5 mi/h) environ) ou lors des arrêts
aux feux de signalisation, passages à
niveau, etc.
COMMANDES ET INSTRUMENTS
3-10
3
39D-F8199-F0 4/11/09 20:22 Página 25

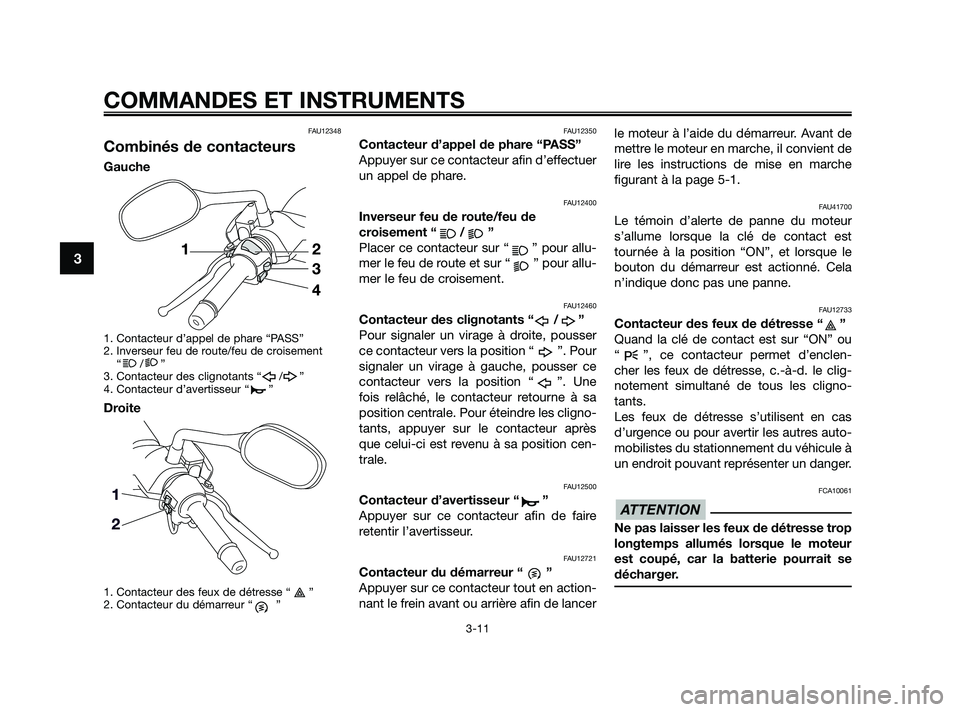

FAU12348
Combinés de contacteurs
Gauche
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
Droite
1. Contacteur des feux de détresse “ ”
2. Contacteur du démarreur “ ”
FAU12350
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allu-
mer le feu de route et sur “ ” pour allu-
mer le feu de croisement.
FAU12460
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser
ce contacteur vers la position “ ”. Pour
signaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une
fois relâché, le contacteur retourne à sa
position centrale. Pour éteindre les cligno-
tants, appuyer sur le contacteur après
que celui-ci est revenu à sa position cen-
trale.
FAU12500
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire
retentir l’avertisseur.
FAU12721
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancerle moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche
figurant à la page 5-1.
FAU41700
Le témoin d’alerte de panne du moteur
s’allume lorsque la clé de contact est
tournée à la position “ON”, et lorsque le
bouton du démarreur est actionné. Cela
n’indique donc pas une panne.
FAU12733
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le clig-
notement simultané de tous les cligno-
tants.
Les feux de détresse s’utilisent en cas
d’urgence ou pour avertir les autres auto-
mobilistes du stationnement du véhicule à
un endroit pouvant représenter un danger.
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se
décharger.
ATTENTION
COMMANDES ET INSTRUMENTS
3-11
3
39D-F8199-F0 4/11/09 20:22 Página 26

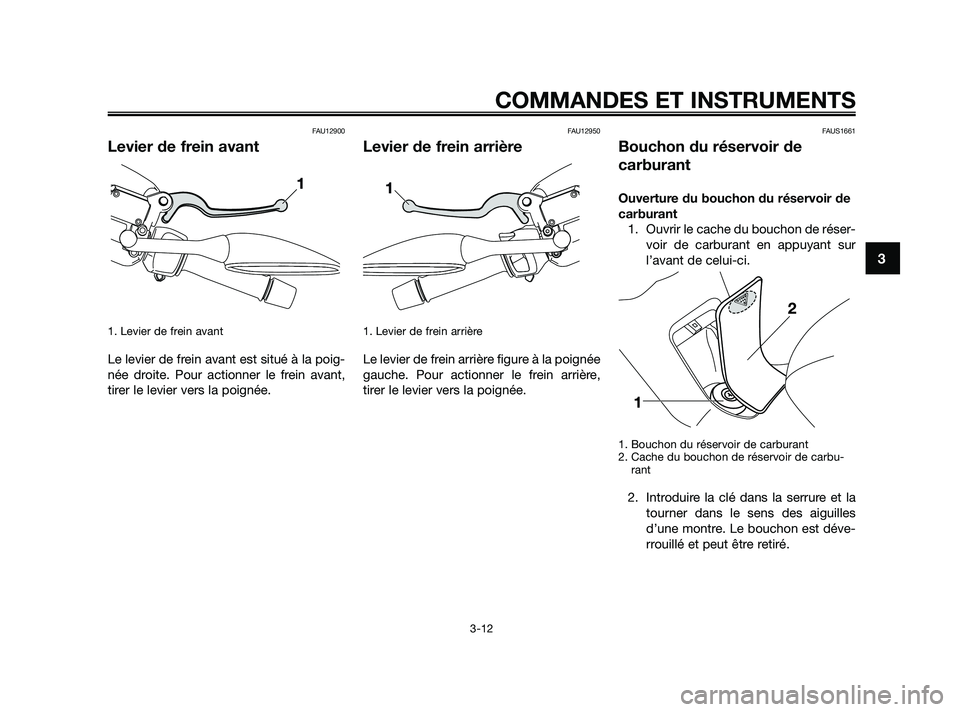

FAU12900
Levier de frein avant
1. Levier de frein avant
Le levier de frein avant est situé à la poig-
née droite. Pour actionner le frein avant,
tirer le levier vers la poignée.
FAU12950
Levier de frein arrière
1. Levier de frein arrière
Le levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière,
tirer le levier vers la poignée.
FAUS1661
Bouchon du réservoir de
carburant
Ouverture du bouchon du réservoir de
carburant
1. Ouvrir le cache du bouchon de réser-
voir de carburant en appuyant sur
l’avant de celui-ci.
1. Bouchon du réservoir de carburant
2. Cache du bouchon de réservoir de carbu-
rant
2. Introduire la clé dans la serrure et la
tourner dans le sens des aiguilles
d’une montre. Le bouchon est déve-
rrouillé et peut être retiré.
COMMANDES ET INSTRUMENTS
3-12
3
39D-F8199-F0 4/11/09 20:22 Página 27

1. Bouchon du réservoir de carburant
Fermeture du bouchon du réservoir de
carburant
1. S’assurer que le repère d’alignement
est dirigé vers l’avant, puis appuyer
sur le bouchon du réservoir de car-
burant afin de le remettre en place.
1. Repères d’alignement
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre, puis la
retirer.
3. Refermer le cache du bouchon du
réservoir de carburant.
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite
de carburant constitue un risque d’in-
cendie.
FAU13212
Carburant
S’assurer que le niveau d’essence est suf-
fisant.
FWA10881
L’essence et les vapeurs d’essence
sont extrêmement inflammables. Pour
limiter les risques d’incendies et d’ex-
plosions, et donc de blessures, lors des
ravitaillements, il convient de suivre
ces instructions.
1. Avant de faire le plein, couper le
moteur et s’assurer que personne
n’a enfourché le véhicule. Ne jamais
effectuer le plein à proximité d’étin-
celles, de flammes ou d’autres sour-
ces de chaleur, telles que les chauf-
fe-eau et séchoirs, et surtout, ne pas
fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet
de la chaleur du moteur ou du soleil.
AVERTISSEMENT
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-13
3
39D-F8199-F0 4/11/09 20:22 Página 28

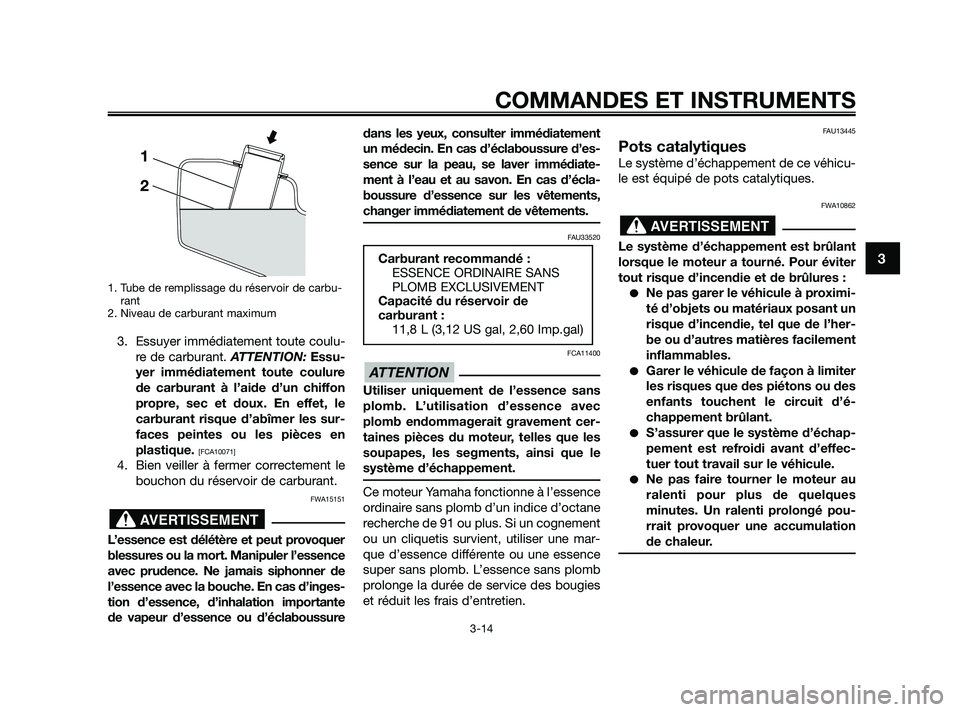

1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
3. Essuyer immédiatement toute coulu-
re de carburant. ATTENTION:Essu-
yer immédiatement toute coulure
de carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le
carburant risque d’abîmer les sur-
faces peintes ou les pièces en
plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
FWA15151
L’essence est délétère et peut provoquer
blessures ou la mort. Manipuler l’essence
avec prudence. Ne jamais siphonner de
l’essence avec la bouche. En cas d’inges-
tion d’essence, d’inhalation importante
de vapeur d’essence ou d’éclaboussuredans les yeux, consulter immédiatement
un médecin. En cas d’éclaboussure d’es-
sence sur la peau, se laver immédiate-
ment à l’eau et au savon. En cas d’écla-
boussure d’essence sur les vêtements,
changer immédiatement de vêtements.
FAU33520
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une mar-
que d’essence différente ou une essence
super sans plomb. L’essence sans plomb
prolonge la durée de service des bougies
et réduit les frais d’entretien.
FAU13445
Pots catalytiques
Le système d’échappement de ce véhicu-
le est équipé de pots catalytiques.
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximi-
té d’objets ou matériaux posant un
risque d’incendie, tel que de l’her-
be ou d’autres matières facilement
inflammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’é-
chappement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques
minutes. Un ralenti prolongé pou-
rrait provoquer une accumulation
de chaleur.
AVERTISSEMENT
ATTENTION
Carburant recommandé :ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de
carburant :
11,8 L (3,12 US gal, 2,60 Imp.gal)
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-14
3
39D-F8199-F0 4/11/09 20:22 Página 29

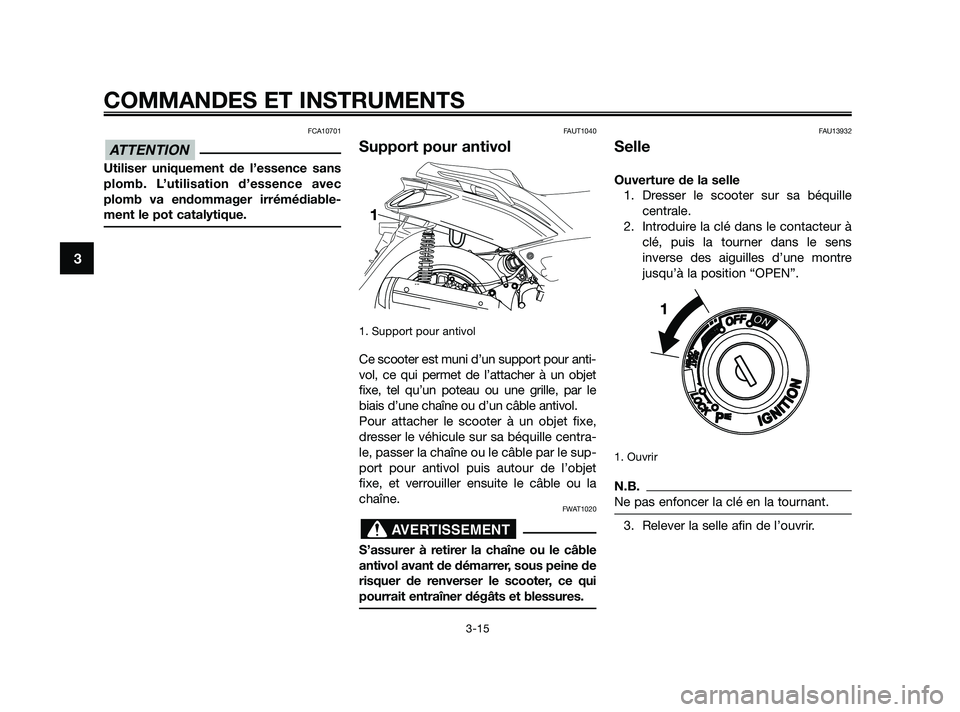

FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAUT1040
Support pour antivol
1. Support pour antivol
Ce scooter est muni d’un support pour anti-
vol, ce qui permet de l’attacher à un objet
fixe, tel qu’un poteau ou une grille, par le
biais d’une chaîne ou d’un câble antivol.
Pour attacher le scooter à un objet fixe,
dresser le véhicule sur sa béquille centra-
le, passer la chaîne ou le câble par le sup-
port pour antivol puis autour de l’objet
fixe, et verrouiller ensuite le câble ou la
chaîne.
FWAT1020
S’assurer à retirer la chaîne ou le câble
antivol avant de démarrer, sous peine de
risquer de renverser le scooter, ce qui
pourrait entraîner dégâts et blessures.
FAU13932
Selle
Ouverture de la selle
1. Dresser le scooter sur sa béquille
centrale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens
inverse des aiguilles d’une montre
jusqu’à la position “OPEN”.
1. Ouvrir
N.B.
Ne pas enfoncer la clé en la tournant.
3. Relever la selle afin de l’ouvrir.AVERTISSEMENT
ATTENTION
COMMANDES ET INSTRUMENTS
3-15
3
39D-F8199-F0 4/11/09 20:22 Página 30
