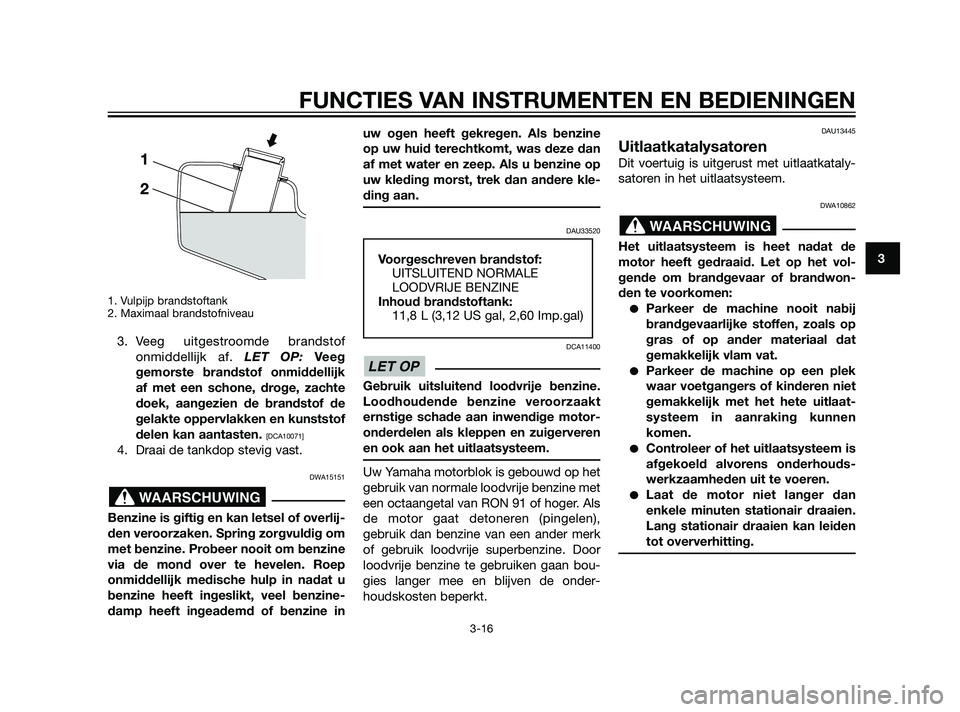

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
3. Veeg uitgestroomde brandstof
onmiddellijk af. LET OP: Veeg
gemorste brandstof onmiddellijk
af met een schone, droge, zachte
doek, aangezien de brandstof de
gelakte oppervlakken en kunststof
delen kan aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep
onmiddellijk medische hulp in nadat u
benzine heeft ingeslikt, veel benzine-
damp heeft ingeademd of benzine inuw ogen heeft gekregen. Als benzine
op uw huid terechtkomt, was deze dan
af met water en zeep. Als u benzine op
uw kleding morst, trek dan andere kle-
ding aan.
DAU33520
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen),
gebruik dan benzine van een ander merk
of gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onder-
houdskosten beperkt.
DAU13445
Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkataly-
satoren in het uitlaatsysteem.
DWA10862
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Let op het vol-
gende om brandgevaar of brandwon-
den te voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat
gemakkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaat-
systeem in aanraking kunnen
komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan
enkele minuten stationair draaien.
Lang stationair draaien kan leiden
tot oververhitting.
WAARSCHUWING
LET OP
Voorgeschreven brandstof:UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
11,8 L (3,12 US gal, 2,60 Imp.gal)
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
37P-F819D-D1 23/2/10 16:03 Página 31

DCA10701
Gebruik uitsluitend loodvrije benzine.
Bij gebruik van loodhoudende benzine
zal onherstelbare schade worden toe-
gebracht aan de uitlaatkatalysator.
DAUT1040

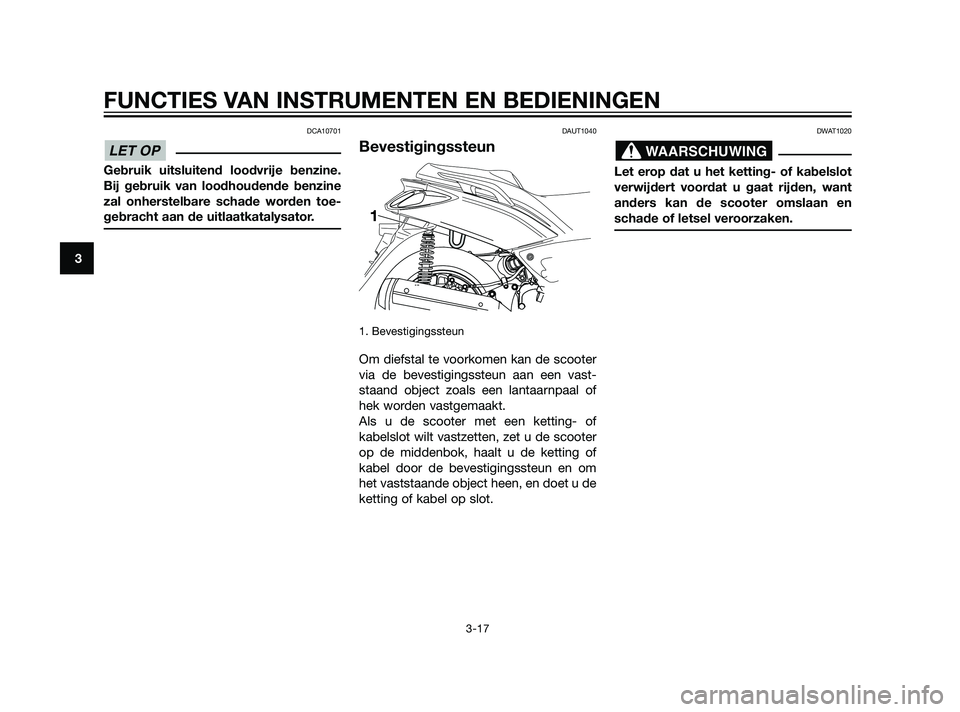

Bevestigingssteun
1. Bevestigingssteun
Om diefstal te voorkomen kan de scooter
via de bevestigingssteun aan een vast-
staand object zoals een lantaarnpaal of
hek worden vastgemaakt.
Als u de scooter met een ketting- of
kabelslot wilt vastzetten, zet u de scooter
op de middenbok, haalt u de ketting of
kabel door de bevestigingssteun en om
het vaststaande object heen, en doet u de
ketting of kabel op slot.
DWAT1020
Let erop dat u het ketting- of kabelslot
verwijdert voordat u gaat rijden, want
anders kan de scooter omslaan en
schade of letsel veroorzaken.
WAARSCHUWINGLET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
37P-F819D-D1 23/2/10 16:03 Página 32

DAU13932
Zadel
Openen van het zadel

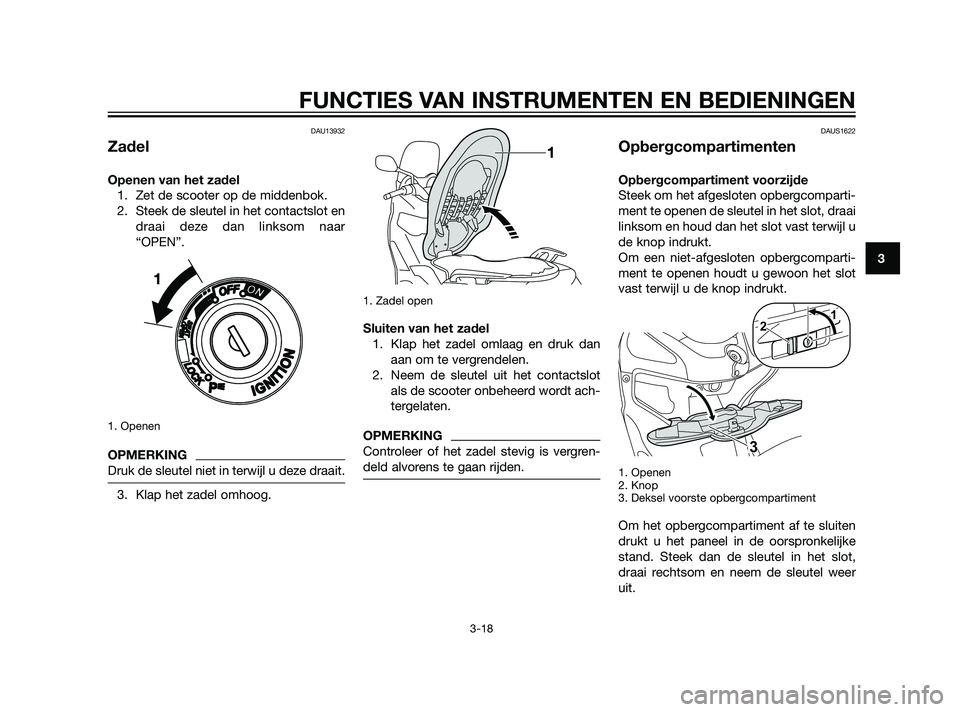

1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai deze dan linksom naar
“OPEN”.
1. Openen
OPMERKING
Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
1. Zadel open
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot
als de scooter onbeheerd wordt ach-
tergelaten.
OPMERKING
Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAUS1622
Opbergcompartimenten
Opbergcompartiment voorzijde
Steek om het afgesloten opbergcomparti-
ment te openen de sleutel in het slot, draai
linksom en houd dan het slot vast terwijl u
de knop indrukt.
Om een niet-afgesloten opbergcomparti-
ment te openen houdt u gewoon het slot
vast terwijl u de knop indrukt.
1. Openen
2. Knop
3. Deksel voorste opbergcompartiment
Om het opbergcompartiment af te sluiten
drukt u het paneel in de oorspronkelijke
stand. Steek dan de sleutel in het slot,
draai rechtsom en neem de sleutel weer
uit.
21
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
37P-F819D-D1 23/2/10 16:03 Página 33

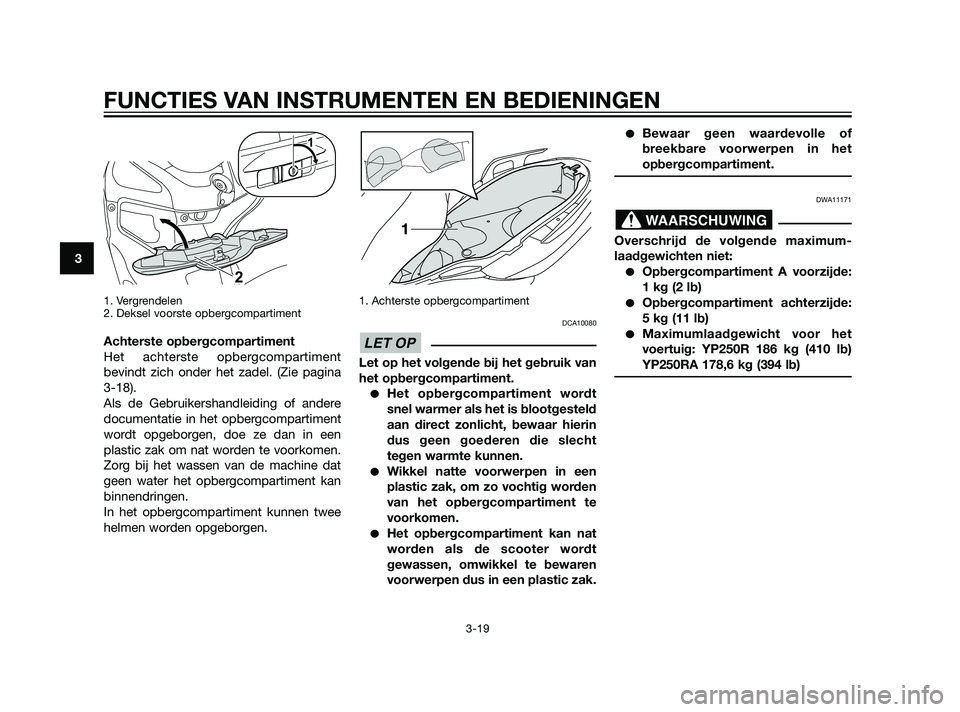

1. Vergrendelen
2. Deksel voorste opbergcompartiment
Achterste opbergcompartiment
Het achterste opbergcompartiment
bevindt zich onder het zadel. (Zie pagina
3-18).
Als de Gebruikershandleiding of andere
documentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een
plastic zak om nat worden te voorkomen.
Zorg bij het wassen van de machine dat
geen water het opbergcompartiment kan
binnendringen.
In het opbergcompartiment kunnen twee
helmen worden opgeborgen.
1. Achterste opbergcompartiment
DCA10080
Let op het volgende bij het gebruik van
het opbergcompartiment.
Het opbergcompartiment wordt
snel warmer als het is blootgesteld
aan direct zonlicht, bewaar hierin
dus geen goederen die slecht
tegen warmte kunnen.
Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.
Het opbergcompartiment kan nat
worden als de scooter wordt
gewassen, omwikkel te bewaren
voorwerpen dus in een plastic zak.
Bewaar geen waardevolle of
breekbare voorwerpen in het
opbergcompartiment.
DWA11171
Overschrijd de volgende maximum-
laadgewichten niet:
Opbergcompartiment A voorzijde:
1 kg (2 lb)
Opbergcompartiment achterzijde:
5 kg (11 lb)
Maximumlaadgewicht voor het
voertuig: YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
WAARSCHUWING
LET OP
1
2
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
37P-F819D-D1 23/2/10 16:03 Página 34

DAU14892

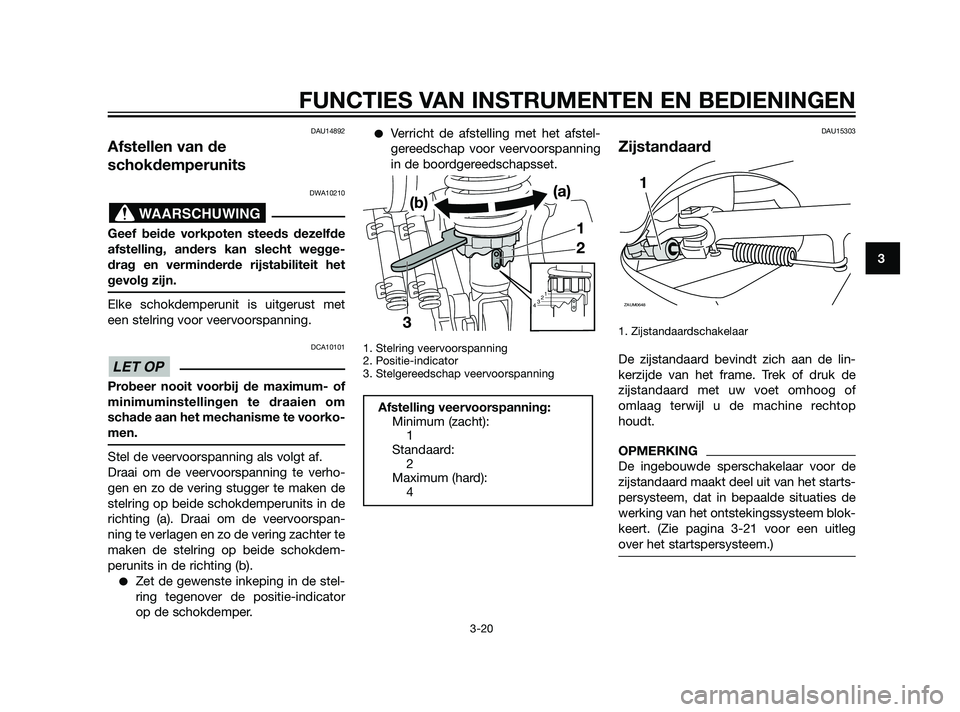

Afstellen van de
schokdemperunits
DWA10210
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht wegge-
drag en verminderde rijstabiliteit het
gevolg zijn.
Elke schokdemperunit is uitgerust met
een stelring voor veervoorspanning.
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verho-
gen en zo de vering stugger te maken de
stelring op beide schokdemperunits in de
richting (a). Draai om de veervoorspan-
ning te verlagen en zo de vering zachter te
maken de stelring op beide schokdem-
perunits in de richting (b).
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator
op de schokdemper.
Verricht de afstelling met het afstel-
gereedschap voor veervoorspanning
in de boordgereedschapsset.
1. Stelring veervoorspanning
2. Positie-indicator
3. Stelgereedschap veervoorspanning
DAU15303
Zijstandaard
1. Zijstandaardschakelaar
De zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of
omlaag terwijl u de machine rechtop
houdt.
OPMERKING
De ingebouwde sperschakelaar voor de
zijstandaard maakt deel uit van het starts-
persysteem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie pagina 3-21 voor een uitleg
over het startspersysteem.)
ZAUM0648
1
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
1
2
3
4
LET OP
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
37P-F819D-D1 23/2/10 16:03 Página 35

DWA10240

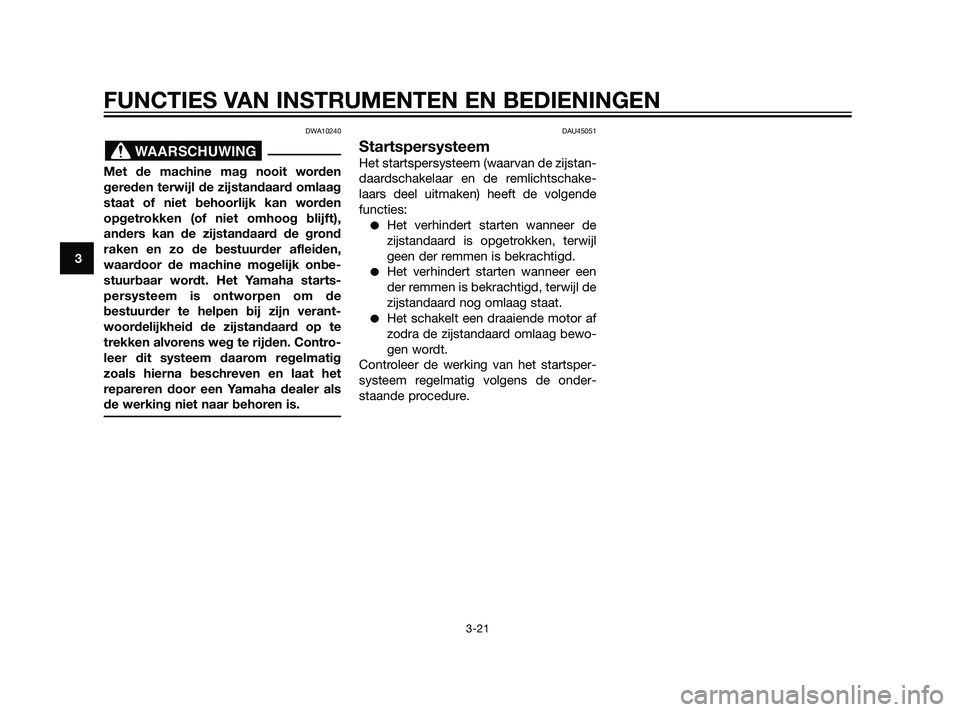

Met de machine mag nooit worden
gereden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden
opgetrokken (of niet omhoog blijft),
anders kan de zijstandaard de grond
raken en zo de bestuurder afleiden,
waardoor de machine mogelijk onbe-
stuurbaar wordt. Het Yamaha starts-
persysteem is ontworpen om de
bestuurder te helpen bij zijn verant-
woordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig
zoals hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
DAU45051
Startspersysteem
Het startspersysteem (waarvan de zijstan-
daardschakelaar en de remlichtschake-
laars deel uitmaken) heeft de volgende
functies:
Het verhindert starten wanneer de
zijstandaard is opgetrokken, terwijl
geen der remmen is bekrachtigd.
Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.
Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startsper-
systeem regelmatig volgens de onder-
staande procedure.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
3
37P-F819D-D1 23/2/10 16:03 Página 36

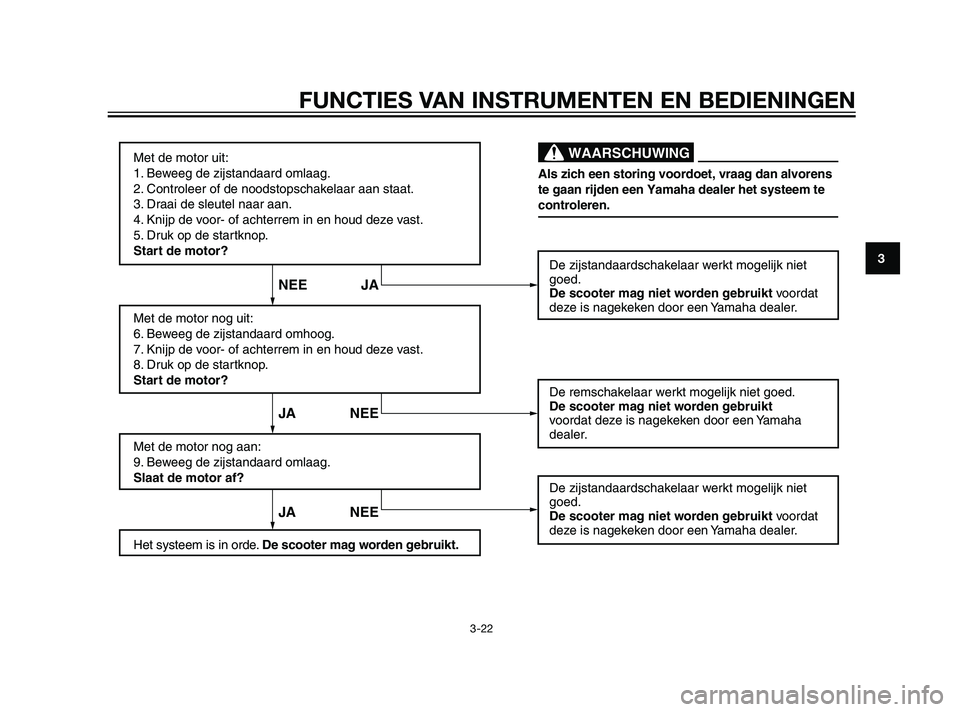

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aan staat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.De zijstandaardschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar werkt mogelijk niet goed.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JA
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
3
37P-F819D-D1 23/2/10 16:03 Página 37

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15596

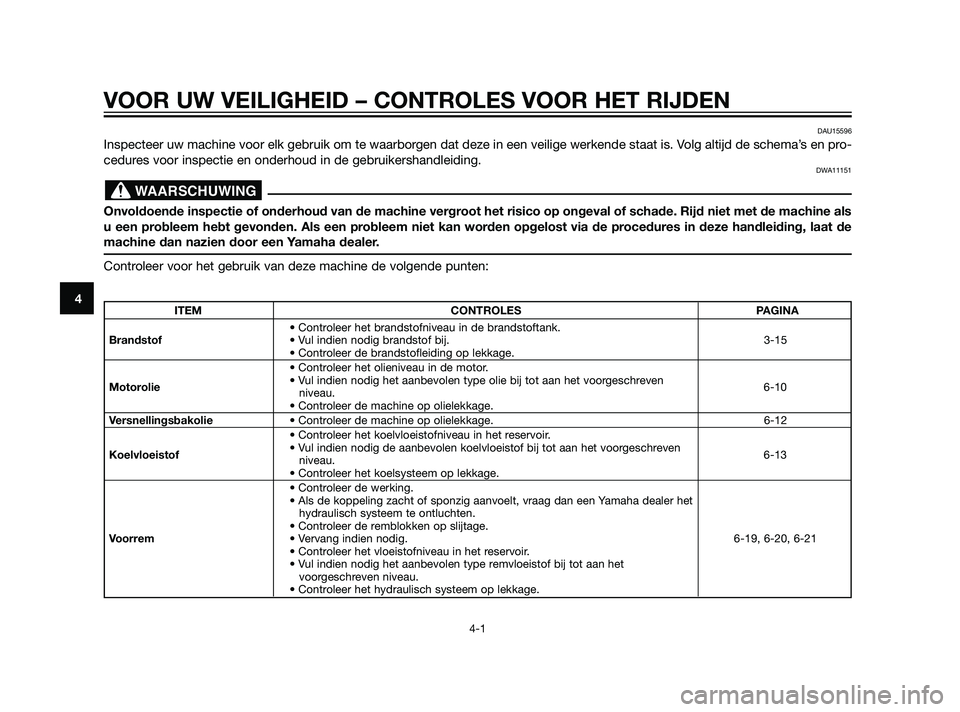

Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en pro-
cedures voor inspectie en onderhoud in de gebruikershandleiding.
DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als
u een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de
machine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
WAARSCHUWING

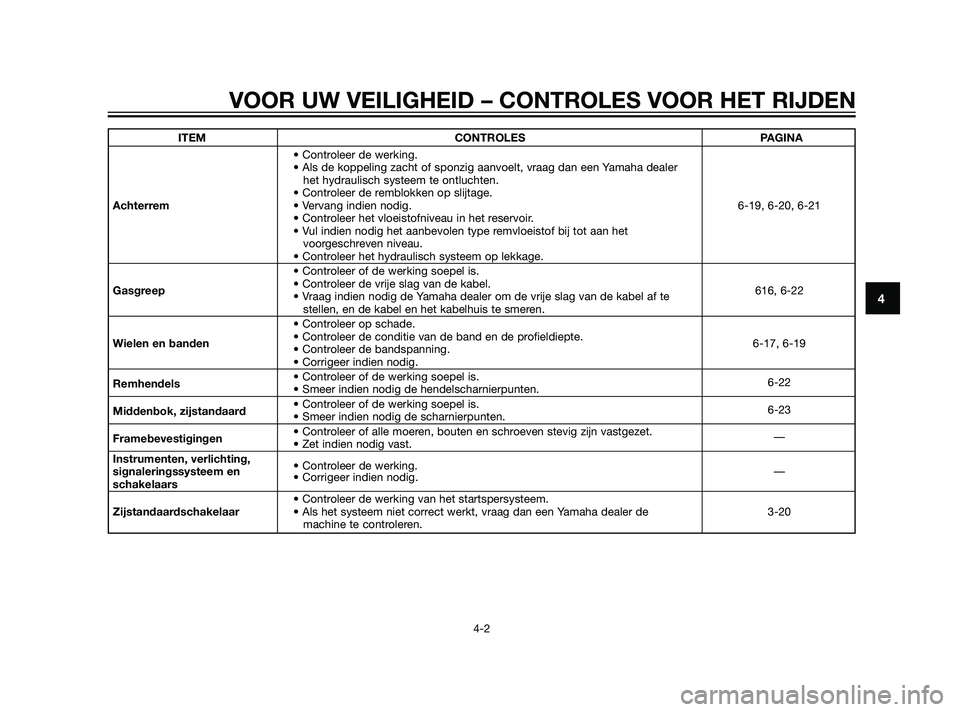

ITEM CONTROLES PAGINA
• Controleer het brandstofniveau in de brandstoftank.
Brandstof• Vul indien nodig brandstof bij. 3-15
• Controleer de brandstofleiding op lekkage.
• Controleer het olieniveau in de motor.
Motorolie• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven
6-10
niveau.
• Controleer de machine op olielekkage.
Versnellingsbakolie• Controleer de machine op olielekkage. 6-12
• Controleer het koelvloeistofniveau in het reservoir.
Koelvloeistof• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven
6-13
niveau.
• Controleer het koelsysteem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
Voorrem• Vervang indien nodig. 6-19, 6-20, 6-21
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
37P-F819D-D1 23/2/10 16:03 Página 38

ITEM CONTROLES PAGINA
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer
het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
Achterrem• Vervang indien nodig. 6-19, 6-20, 6-21
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
• Controleer of de werking soepel is.
Gasgreep• Controleer de vrije slag van de kabel.
616, 6-22
• Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te
stellen, en de kabel en het kabelhuis te smeren.
• Controleer op schade.
Wielen en banden• Controleer de conditie van de band en de profieldiepte.
6-17, 6-19
• Controleer de bandspanning.
• Corrigeer indien nodig.
Remhendels• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.6-22
Middenbok, zijstandaard• Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.6-23
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.—
Instrumenten, verlichting,
• Controleer de werking.
signaleringssysteem en —
schakelaars• Corrigeer indien nodig.
• Controleer de werking van het startspersysteem.
Zijstandaardschakelaar • Als het systeem niet correct werkt, vraag dan een Yamaha dealer de 3-20
machine te controleren.
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
37P-F819D-D1 23/2/10 16:03 Página 39

DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle
bedieningselementen. Als u de werking
van een functie of bedieningselement niet
begrijpt, vraag dan uw Yamaha dealer om
uitleg.
DWA10271
Een onvoldoende vertrouwdheid met
de bedieningselementen kan leiden tot
verlies van de controle, met mogelijk
een ongeval of letsel tot gevolg.
DAU48020
OPMERKING
Dit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. In dat geval wordt op het multi-
functionele display foutcode 30 weerge-
geven, maar dit betreft geen storing. Draai
de sleutel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten,
ondanks dat de motor wordt aangezwen-
geld als u op de startknop drukt.
DAUS1890
Starten van de motorDCA10250
Zie pagina 5-4 voor instructies over
het inrijden van de motor alvorens
de machine in gebruik wordt geno-
men.
Het startspersysteem staat starten
alleen toe als de zijstandaard is opge-
trokken.
Zie pagina 3-21 voor meer informatie.
1. Draai de sleutel naar “ON”.
Het volgende waarschuwingslampje,
controlelampje en de volgende indi-
catoren moeten enkele seconden
oplichten en dan uitgaan.
Waarschuwingslampje motorstoring
ABS-waarschuwingslampje (voor
modellen met ABS)
Controlelampje startblokkering
Indicator V-snaarvervanging
Olieverversingsindicator
DCA15022
Als een waarschuwingslampje, con-
trolelampje of indicator niet dooft,
zie dan pagina 3-4 of 3-6 voor een
controle van het circuit van het des-
LET OP
LET OP
WAARSCHUWING
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
37P-F819D-D1 23/2/10 16:03 Página 40
