DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan
afwijken, waardoor de lucht/brandstof-
verhouding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yama-
ha dealer worden afgesteld volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21873
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optima-
le prestatie, levensduur en veilige werking
van uw voertuig.
Bandenspanning
De bandenspanning moet voor elke rit
worden gecontroleerd en indien nodig
worden bijgesteld.
DWA10501
Rijden met deze machine met een
onjuiste bandenspanning kan leiden tot
verlies van de controle met mogelijk
ernstig letsel of overlijden tot gevolg.
De bandspanning moet worden
gecontroleerd en afgesteld terwijl
de banden koud zijn (wanneer de
temperatuur van de banden gelijk
is aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder, pas-
sagier, bagage en accessoires dat
voor dit model is vastgesteld.
Bandenspanning (gemeten op
koude banden):
0–90 kg (0–198 lb):
Vo o r :
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Achter:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Maximale belasting
Vo o r :
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Achter:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Maximale belasting*:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
* Totaal gewicht van bestuurder,
passagier, bagage en accessoires
WAARSCHUWING
ZAUM0053
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
37P-F819D-D1 23/2/10 16:03 Página 61

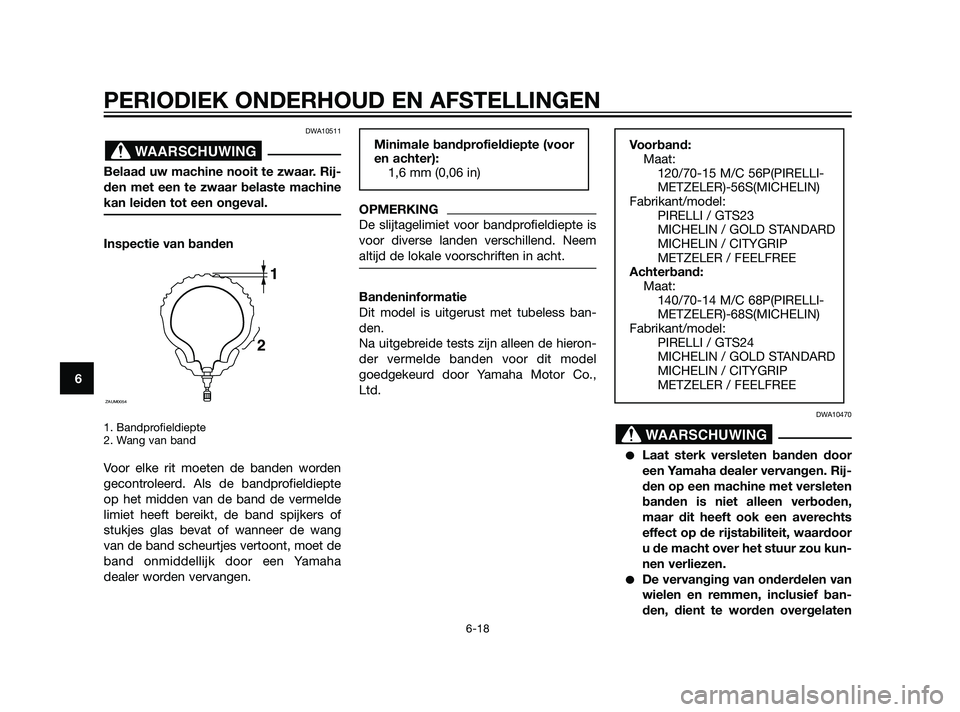

DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
1. Bandprofieldiepte
2. Wang van band
Voor elke rit moeten de banden worden
gecontroleerd. Als de bandprofieldiepte
op het midden van de band de vermelde
limiet heeft bereikt, de band spijkers of
stukjes glas bevat of wanneer de wang
van de band scheurtjes vertoont, moet de
band onmiddellijk door een Yamaha
dealer worden vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem
altijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless ban-
den.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model
goedgekeurd door Yamaha Motor Co.,
Ltd.
DWA10470
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
WAARSCHUWING
Voorband:
Maat:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Fabrikant/model:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Achterband:
Maat:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Fabrikant/model:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEMinimale bandprofieldiepte (voor
en achter):
1,6 mm (0,06 in)
1
2
ZAUM0054
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
37P-F819D-D1 23/2/10 16:03 Página 62

aan een Yamaha dealer, die over
de nodige vakkundige kennis en
ervaring beschikt.DAU21960

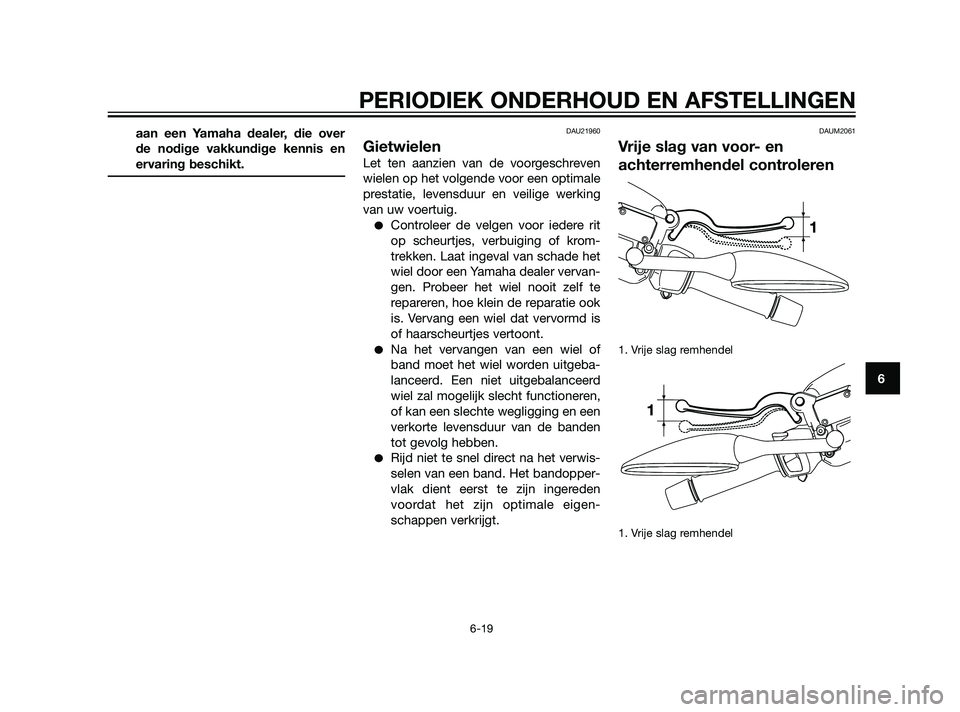

Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking
van uw voertuig.
Controleer de velgen voor iedere rit
op scheurtjes, verbuiging of krom-
trekken. Laat ingeval van schade het
wiel door een Yamaha dealer vervan-
gen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is
of haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren,
of kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
DAUM2061
Vrije slag van voor- en
achterremhendel controleren
1. Vrije slag remhendel
1. Vrije slag remhendel
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
37P-F819D-D1 23/2/10 16:03 Página 63

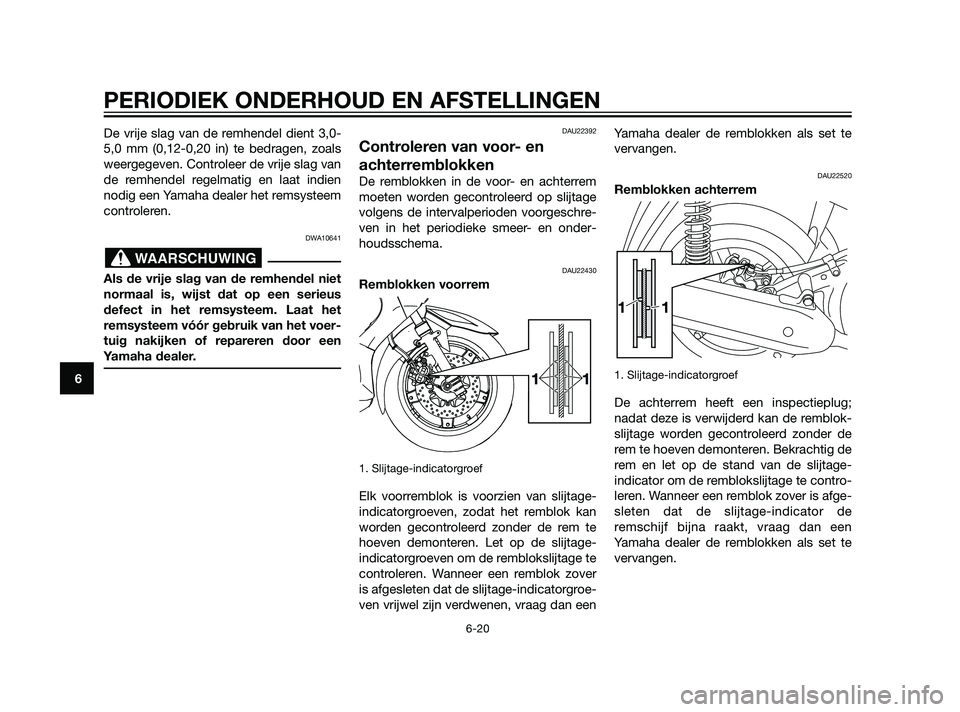

De vrije slag van de remhendel dient 3,0-
5,0 mm (0,12-0,20 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en laat indien
nodig een Yamaha dealer het remsysteem
controleren.
DWA10641
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus
defect in het remsysteem. Laat het
remsysteem vóór gebruik van het voer-
tuig nakijken of repareren door een
Yamaha dealer.
DAU22392
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
1. Slijtage-indicatorgroef
Elk voorremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-
indicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover
is afgesleten dat de slijtage-indicatorgroe-
ven vrijwel zijn verdwenen, vraag dan eenYamaha dealer de remblokken als set te
vervangen.
DAU22520
Remblokken achterrem
1. Slijtage-indicatorgroef
De achterrem heeft een inspectieplug;
nadat deze is verwijderd kan de remblok-
slijtage worden gecontroleerd zonder de
rem te hoeven demonteren. Bekrachtig de
rem en let op de stand van de slijtage-
indicator om de remblokslijtage te contro-
leren. Wanneer een remblok zover is afge-
sleten dat de slijtage-indicator de
remschijf bijna raakt, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
37P-F819D-D1 23/2/10 16:03 Página 64

DAU40260

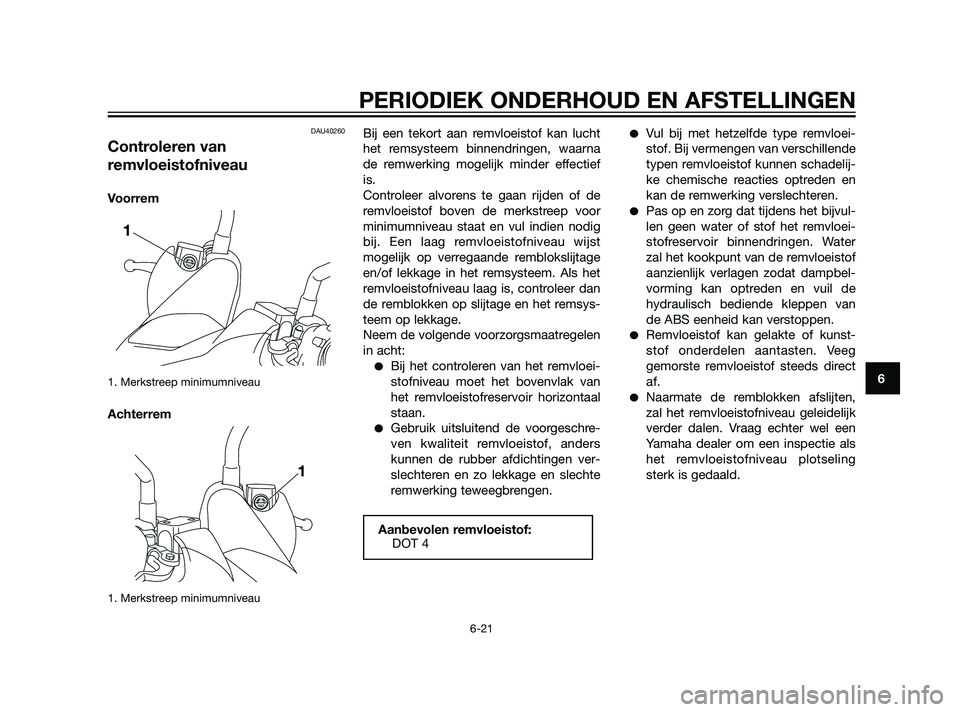

Controleren van
remvloeistofniveau
Voorrem
1. Merkstreep minimumniveau
Achterrem
1. Merkstreep minimumniveau
Bij een tekort aan remvloeistof kan lucht
het remsysteem binnendringen, waarna
de remwerking mogelijk minder effectief
is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor
minimumniveau staat en vul indien nodig
bij. Een laag remvloeistofniveau wijst
mogelijk op verregaande remblokslijtage
en/of lekkage in het remsysteem. Als het
remvloeistofniveau laag is, controleer dan
de remblokken op slijtage en het remsys-
teem op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:
Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van
het remvloeistofreservoir horizontaal
staan.
Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders
kunnen de rubber afdichtingen ver-
slechteren en zo lekkage en slechte
remwerking teweegbrengen.
Vul bij met hetzelfde type remvloei-
stof. Bij vermengen van verschillende
typen remvloeistof kunnen schadelij-
ke chemische reacties optreden en
kan de remwerking verslechteren.
Pas op en zorg dat tijdens het bijvul-
len geen water of stof het remvloei-
stofreservoir binnendringen. Water
zal het kookpunt van de remvloeistof
aanzienlijk verlagen zodat dampbel-
vorming kan optreden en vuil de
hydraulisch bediende kleppen van
de ABS eenheid kan verstoppen.
Remvloeistof kan gelakte of kunst-
stof onderdelen aantasten. Veeg
gemorste remvloeistof steeds direct
af.
Naarmate de remblokken afslijten,
zal het remvloeistofniveau geleidelijk
verder dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling
sterk is gedaald.
Aanbevolen remvloeistof:
DOT 4
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
37P-F819D-D1 23/2/10 16:03 Página 65

DAU22731

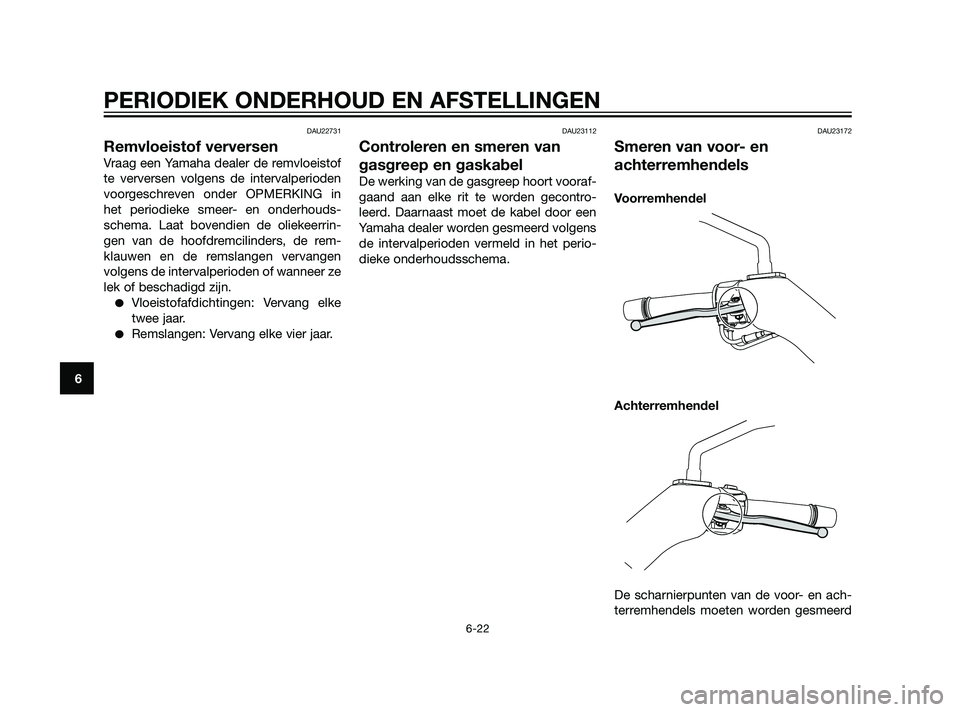

Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in
het periodieke smeer- en onderhouds-
schema. Laat bovendien de oliekeerrin-
gen van de hoofdremcilinders, de rem-
klauwen en de remslangen vervangen
volgens de intervalperioden of wanneer ze
lek of beschadigd zijn.
Vloeistofafdichtingen: Vervang elke
twee jaar.
Remslangen: Vervang elke vier jaar.
DAU23112
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontro-
leerd. Daarnaast moet de kabel door een
Yamaha dealer worden gesmeerd volgens
de intervalperioden vermeld in het perio-
dieke onderhoudsschema.
DAU23172
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en ach-
terremhendels moeten worden gesmeerd
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
37P-F819D-D1 23/2/10 16:03 Página 66

volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.DAU23213

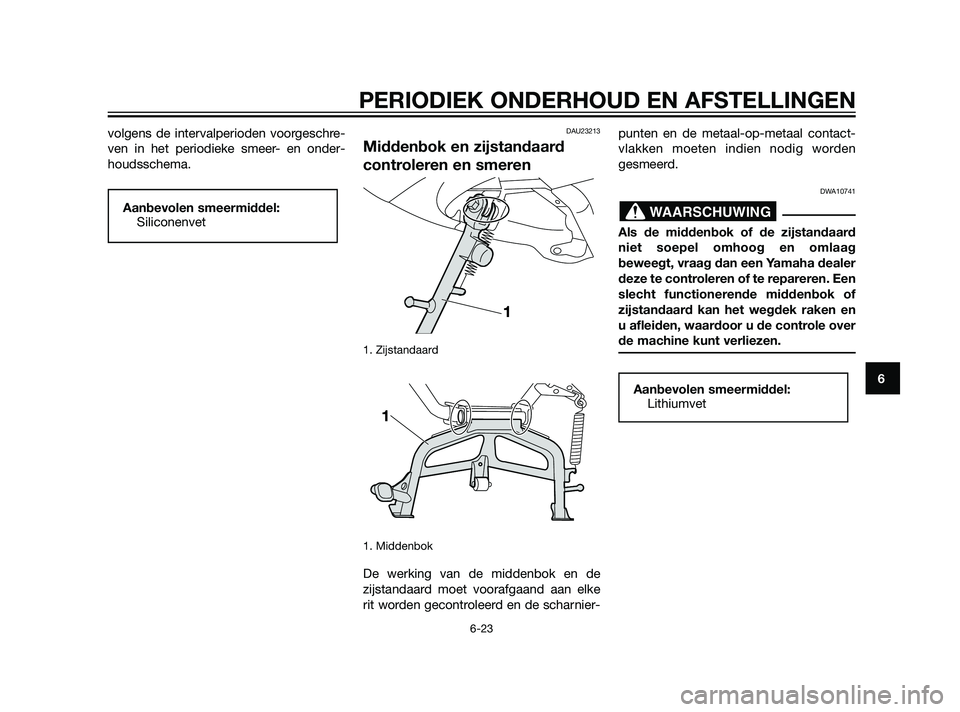

Middenbok en zijstandaard
controleren en smeren
1. Zijstandaard
1. Middenbok
De werking van de middenbok en de
zijstandaard moet voorafgaand aan elke
rit worden gecontroleerd en de scharnier-punten en de metaal-op-metaal contact-
vlakken moeten indien nodig worden
gesmeerd.
DWA10741
Als de middenbok of de zijstandaard
niet soepel omhoog en omlaag
beweegt, vraag dan een Yamaha dealer
deze te controleren of te repareren. Een
slecht functionerende middenbok of
zijstandaard kan het wegdek raken en
u afleiden, waardoor u de controle over
de machine kunt verliezen.
Aanbevolen smeermiddel:
Lithiumvet
WAARSCHUWINGAanbevolen smeermiddel:
Siliconenvet
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
37P-F819D-D1 23/2/10 16:03 Página 67

DAU23272
Voorvork controleren
De conditie en de werking van de voor-
vork moeten als volgt worden gecontro-
leerd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhouds-
schema.
Om de conditie te controleren
1. Controleer de binnenste vorkbuizen
op krassen, beschadigingen en over-
matige olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. WAAR-
SCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een Yamaha dealer te repareren of te
controleren.
DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur-
systeem moet als volgt worden gecontro-
leerd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhouds-
schema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het
onderste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
37P-F819D-D1 23/2/10 16:03 Página 68

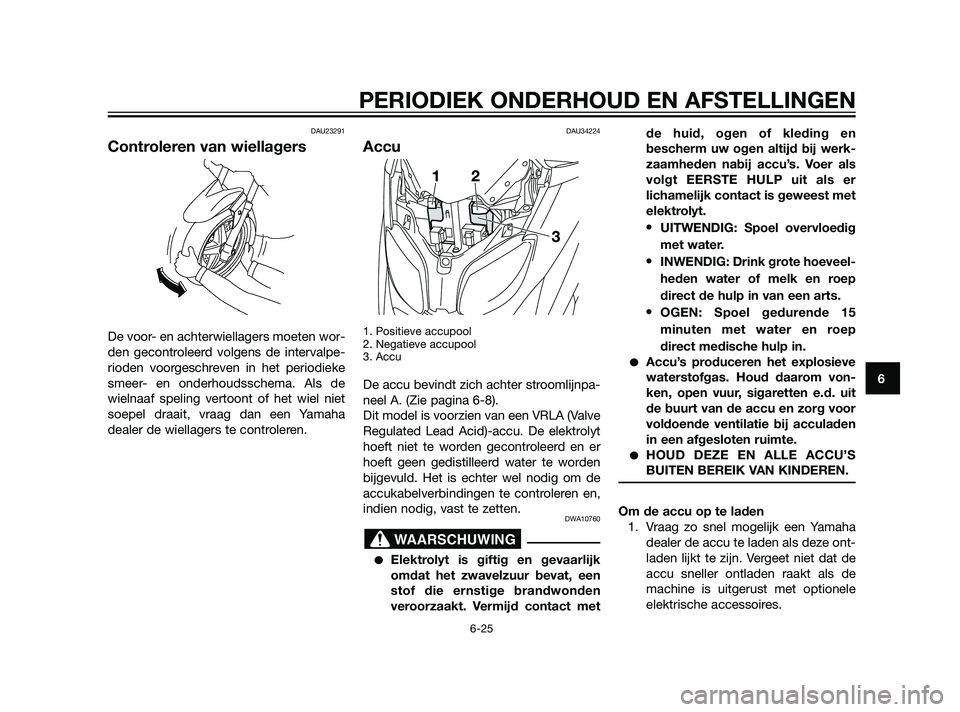

DAU23291
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een Yamaha
dealer de wiellagers te controleren.
DAU34224
Accu
1. Positieve accupool
2. Negatieve accupool
3. Accu
De accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-8).
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de
accukabelverbindingen te controleren en,
indien nodig, vast te zetten.
DWA10760
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, een
stof die ernstige brandwonden
veroorzaakt. Vermijd contact metde huid, ogen of kleding en
bescherm uw ogen altijd bij werk-
zaamheden nabij accu’s. Voer als
volgt EERSTE HULP uit als er
lichamelijk contact is geweest met
elektrolyt.
•UITWENDIG: Spoel overvloedig
met water.
•INWENDIG: Drink grote hoeveel-
heden water of melk en roep
direct de hulp in van een arts.
•OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
1. Vraag zo snel mogelijk een Yamaha dealer de accu te laden als deze ont-
laden lijkt te zijn. Vergeet niet dat de
accu sneller ontladen raakt als de
machine is uitgerust met optionele
elektrische accessoires.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
37P-F819D-D1 2/3/10 08:07 Página 69

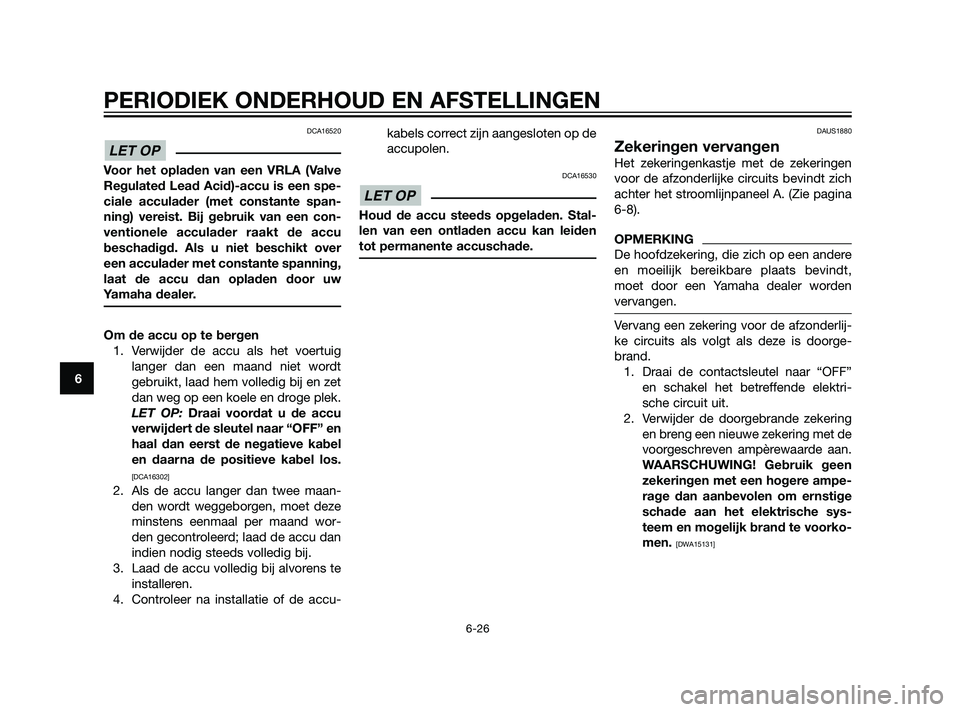

DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een con-
ventionele acculader raakt de accu
beschadigd. Als u niet beschikt over
een acculader met constante spanning,
laat de accu dan opladen door uw
Yamaha dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt
gebruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maan-
den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
indien nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accu-kabels correct zijn aangesloten op de
accupolen.
DCA16530
Houd de accu steeds opgeladen. Stal-
len van een ontladen accu kan leiden
tot permanente accuschade.
DAUS1880
Zekeringen vervangen
Het zekeringenkastje met de zekeringen
voor de afzonderlijke circuits bevindt zich
achter het stroomlijnpaneel A. (Zie pagina
6-8).
OPMERKING
De hoofdzekering, die zich op een andere
en moeilijk bereikbare plaats bevindt,
moet door een Yamaha dealer worden
vervangen.
Vervang een zekering voor de afzonderlij-
ke circuits als volgt als deze is doorge-
brand.
1. Draai de contactsleutel naar “OFF”
en schakel het betreffende elektri-
sche circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische sys-
teem en mogelijk brand te voorko-
men.
[DWA15131]
LET OP
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
37P-F819D-D1 23/2/10 16:03 Página 70
