YAMAHA XMAX 125 2011 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU38262

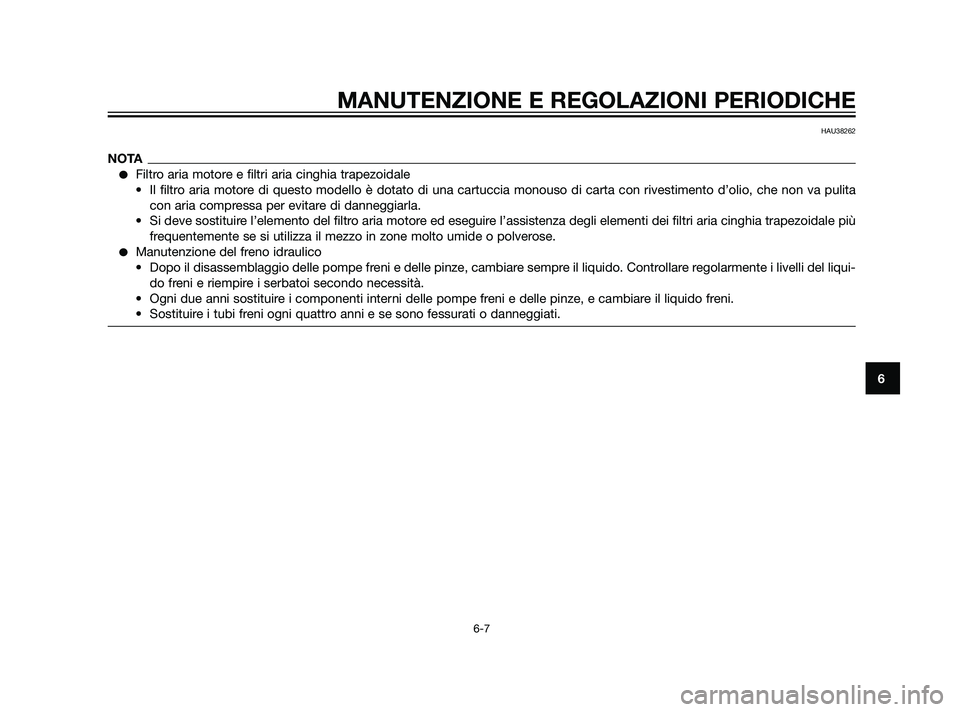

NOTA
Filtro aria motore e filtri aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita
con aria compressa per evitare di danneggiarla.
• Si deve sostituire l’elemento del filtro aria motore ed eseguire l’assistenza degli elementi dei filtri aria cinghia trapezoidale più
frequentemente se si utilizza il mezzo in zone molto umide o polverose.
Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, cambiare sempre il liquido. Controllare regolarmente i livelli del liqui-
do freni e riempire i serbatoi secondo necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
37P-F8199-H1 19/2/10 05:24 Página 51

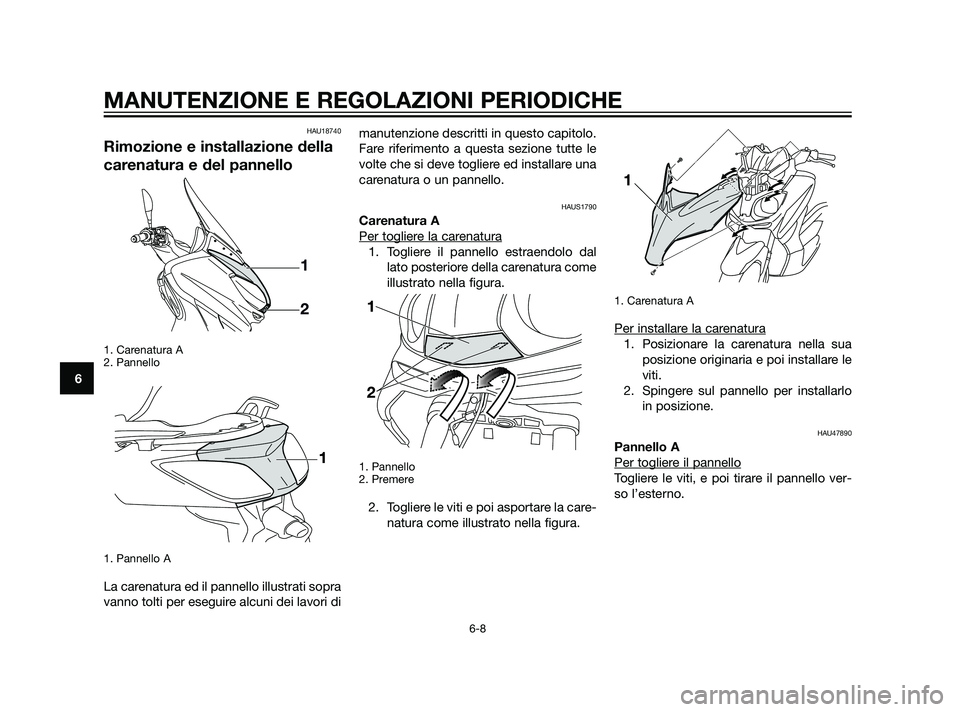

HAU18740
Rimozione e installazione della
carenatura e del pannello
1. Carenatura A
2. Pannello
1. Pannello A
La carenatura ed il pannello illustrati sopra
vanno tolti per eseguire alcuni dei lavori dimanutenzione descritti in questo capitolo.
Fare riferimento a questa sezione tutte le
volte che si deve togliere ed installare una
carenatura o un pannello.
HAUS1790
Carenatura A
Per toglier
e la carenatura
1. Togliere il pannello estraendolo dal
lato posteriore della carenatura come
illustrato nella figura.
1. Pannello
2. Premere
2. Togliere le viti e poi asportare la care-
natura come illustrato nella figura.
1. Carenatura A
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
2. Spingere sul pannello per installarlo
in posizione.
HAU47890
Pannello A
Per toglier
e il pannello
Togliere le viti, e poi tirare il pannello ver-
so l’esterno.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
37P-F8199-H1 19/2/10 05:24 Página 52

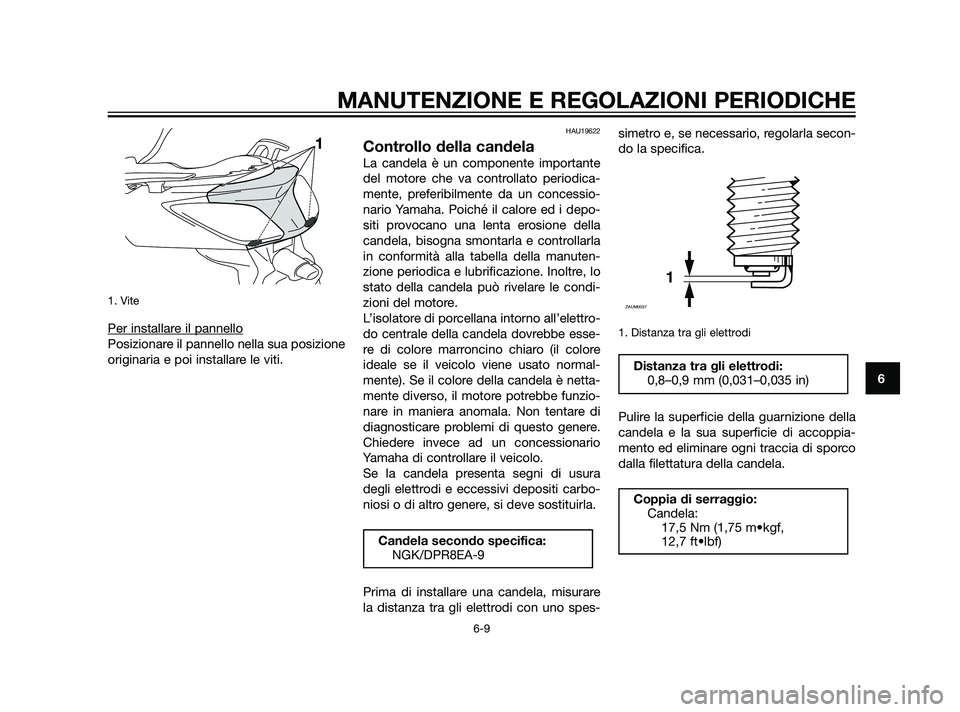

1. Vite
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
HAU19622
Controllo della candela
La candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessio-
nario Yamaha. Poiché il calore ed i depo-
siti provocano una lenta erosione della
candela, bisogna smontarla e controllarla
in conformità alla tabella della manuten-
zione periodica e lubrificazione. Inoltre, lo
stato della candela può rivelare le condi-
zioni del motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normal-
mente). Se il colore della candela è netta-
mente diverso, il motore potrebbe funzio-
nare in maniera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
Se la candela presenta segni di usura
degli elettrodi e eccessivi depositi carbo-
niosi o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare
la distanza tra gli elettrodi con uno spes-simetro e, se necessario, regolarla secon-
do la specifica.
1. Distanza tra gli elettrodi
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
Coppia di serraggio:
Candela:
17,5 Nm (1,75 m•kgf,
12,7 ft•lbf)
Distanza tra gli elettrodi:
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Candela secondo specifica:
NGK/DPR8EA-9
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
37P-F8199-H1 19/2/10 05:24 Página 53

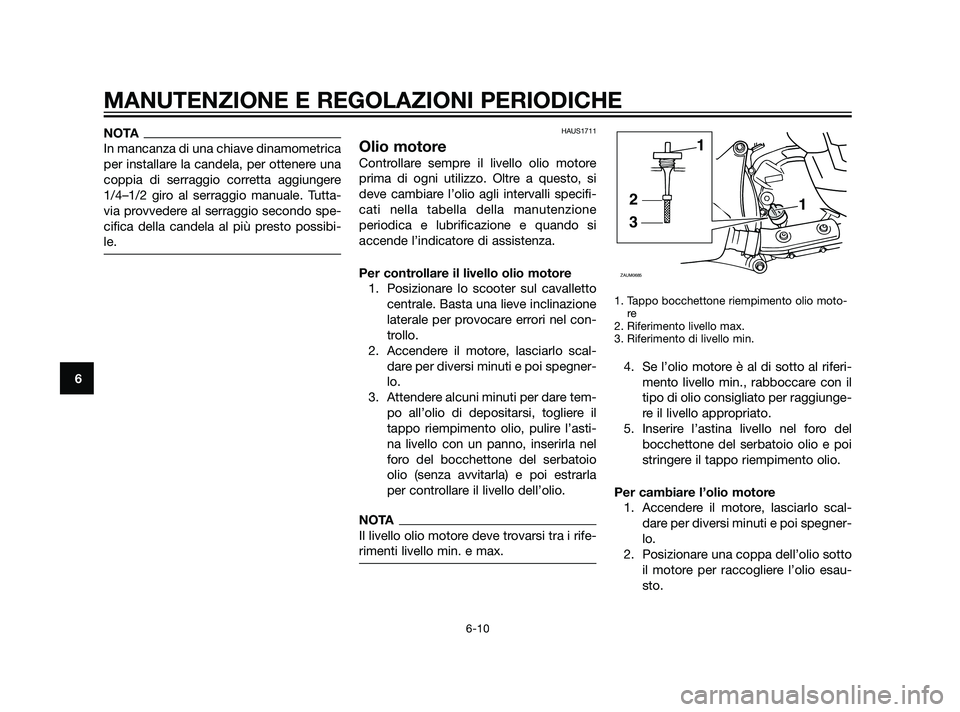

NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tutta-
via provvedere al serraggio secondo spe-
cifica della candela al più presto possibi-
le.HAUS1711
Olio motore
Controllare sempre il livello olio motore
prima di ogni utilizzo. Oltre a questo, si
deve cambiare l’olio agli intervalli specifi-
cati nella tabella della manutenzione
periodica e lubrificazione e quando si
accende l’indicatore di assistenza.
Per controllare il livello olio motore
1. Posizionare lo scooter sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scal-
dare per diversi minuti e poi spegner-
lo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il
tappo riempimento olio, pulire l’asti-
na livello con un panno, inserirla nel
foro del bocchettone del serbatoio
olio (senza avvitarla) e poi estrarla
per controllare il livello dell’olio.
NOTA
Il livello olio motore deve trovarsi tra i rife-
rimenti livello min. e max.
1. Tappo bocchettone riempimento olio moto-
re
2. Riferimento livello max.
3. Riferimento di livello min.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiunge-
re il livello appropriato.
5. Inserire l’astina livello nel foro del
bocchettone del serbatoio olio e poi
stringere il tappo riempimento olio.
Per cambiare l’olio motore
1. Accendere il motore, lasciarlo scal-
dare per diversi minuti e poi spegner-
lo.
2. Posizionare una coppa dell’olio sotto
il motore per raccogliere l’olio esau-
sto.
1
3
2
1
ZAUM0685
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
37P-F8199-H1 19/2/10 05:24 Página 54

3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.
1. Bullone drenaggio olio
4. Verificare che la rondella non sia dan-
neggiata e sostituirla se necessario.
1. Bullone drenaggio olio
2. Rondella
5. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.
NOTA
Accertarsi che la rondella sia alloggiata
correttamente.
6. Rabboccare con la quantità specifi-
cata dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
HCA11670
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usa-re oli con etichetta “ENERGY
CONSERVING II” (CONSERVANTE
ENERGIA II) o superiore.
Accertarsi che non penetrino corpi
estranei nel carter.
7. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spe-
gnere immediatamente il motore e
cercarne le cause.
8. Azzerare l’indicatore cambio olio.
Per azzerare l’indicatore cambio olio
1. Girare la chiave in posizione di “ON”.
2. Tenere premuto il tasto “OIL CHAN-
GE” per 15-20 secondi.
1. Tasto cambio olio “OIL CHANGE”
1
ATTENZIONE
Olio motore consigliato:
Vedere pagina 8-1
Quantità di cambio olio:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2,0 m•kgf, 14 ft•lbf)
11
ZAUM0686
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
37P-F8199-H1 19/2/10 05:24 Página 55

1. Tasto cambio olio “OIL CHANGE”
3. Rilasciare il tasto “OIL CHANGE”, e
l’indicatore cambio olio si spegnerà.
NOTA
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es.,
prima di raggiungere l’intervallo di cambio
olio periodico), dopo il cambio dell’olio
bisogna resettare l’indicatore, se si vuole
che indichi al momento giusto il prossimo
cambio periodico dell’olio. Per azzerare
l’indicatore cambio olio prima del raggiun-
gimento dell’intervallo di cambio prescrit-
to, seguire la procedura sopra descritta,
stando attenti a che l’indicatore si accen-
da per 1.4 secondi dopo il rilascio del
tasto “OIL CHANGE”, altrimenti ripetere la
procedura.
HAU20065
Olio trasmissione finale
Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano per-
dite, fare controllare e riparare lo scooter
da un concessionario Yamaha. Oltre a
questo, si deve cambiare come segue l’o-
lio trasmissione finale agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
1. Accendere il motore, riscaldare l’olio
trasmissione finale guidando lo
scooter per diversi minuti e poi spe-
gnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di
riempimento olio trasmissione finale
e il rispettivo O-ring dalla scatola tra-
smissione finale.
5. Togliere il bullone di drenaggio olio
trasmissione finale e la rispettiva
guarnizione per scaricare l’olio dalla
scatola trasmissione finale.
1. Tappo del bocchettone riempimento olio
trasmissione finale
2. O-ring
6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifi-
ca.
1. Bullone di drenaggio olio trasmissione finale
1
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
37P-F8199-H1 19/2/10 05:24 Página 56

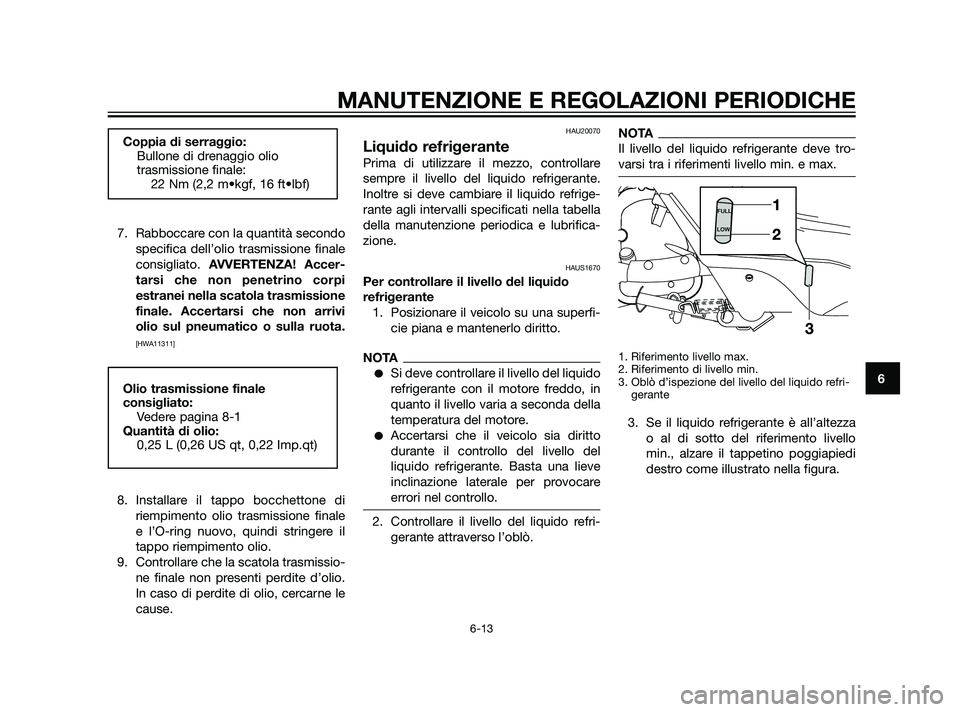

7. Rabboccare con la quantità secondo
specifica dell’olio trasmissione finale
consigliato. AVVERTENZA! Accer-
tarsi che non penetrino corpi
estranei nella scatola trasmissione
finale. Accertarsi che non arrivi
olio sul pneumatico o sulla ruota.
[HWA11311]
8. Installare il tappo bocchettone di
riempimento olio trasmissione finale
e l’O-ring nuovo, quindi stringere il
tappo riempimento olio.
9. Controllare che la scatola trasmissio-
ne finale non presenti perdite d’olio.
In caso di perdite di olio, cercarne le
cause.
HAU20070
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrige-
rante agli intervalli specificati nella tabella
della manutenzione periodica e lubrifica-
zione.
HAUS1670
Per controllare il livello del liquido
refrigerante
1. Posizionare il veicolo su una superfi-
cie piana e mantenerlo diritto.
NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto
durante il controllo del livello del
liquido refrigerante. Basta una lieve
inclinazione laterale per provocare
errori nel controllo.
2. Controllare il livello del liquido refri-
gerante attraverso l’oblò.
NOTA
Il livello del liquido refrigerante deve tro-
varsi tra i riferimenti livello min. e max.
1. Riferimento livello max.
2. Riferimento di livello min.
3. Oblò d’ispezione del livello del liquido refri-
gerante
3. Se il liquido refrigerante è all’altezza
o al di sotto del riferimento livello
min., alzare il tappetino poggiapiedi
destro come illustrato nella figura.
FULL
LOW
Olio trasmissione finale
consigliato:
Vedere pagina 8-1
Quantità di olio:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Coppia di serraggio:
Bullone di drenaggio olio
trasmissione finale:
22 Nm (2,2 m•kgf, 16 ft•lbf)
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
37P-F8199-H1 19/2/10 05:24 Página 57

1. Tappetino della pedana
4. Aprire il tappo del serbatoio, e poi
aggiungere liquido refrigerante fino al
simbolo livello massimo. AVVER-
TENZA! Togliere solo il tappo ser-
batoio liquido refrigerante. Non
tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al
suo posto acqua distillata o acqua
del rubinetto non calcarea. Non
utilizzare acqua calcarea o salata,
in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto pos-
sibile, altrimenti l’impianto di raf-
freddamento non sarebbe protettodal gelo e dalla corrosione. Se si è
aggiunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altri-
menti l’efficacia del liquido refrige-
rante si riduce.
[HCA10472]
1. Tappo serbatoio liquido refrigerante
5. Chiudere il tappo del serbatoio
6. Posizionare il tappetino poggiapiedi
nella sua posizione originaria e pre-
merlo verso il basso per fissarlo.
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli
intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Far eseguire il cambio del liquido refrige-
rante dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
Capacità serbatoio liquido
refrigerante:
0,25 L (0,26 US qt, 0,22 Imp.qt)
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
37P-F8199-H1 19/2/10 05:24 Página 58

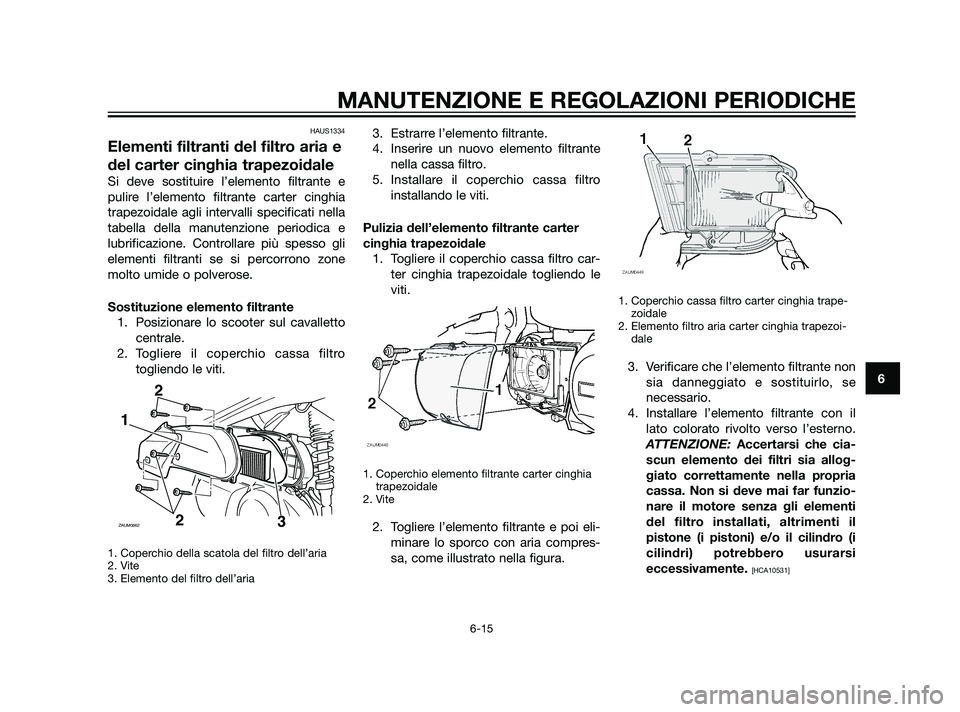

HAUS1334
Elementi filtranti del filtro aria e
del carter cinghia trapezoidale
Si deve sostituire l’elemento filtrante e
pulire l’elemento filtrante carter cinghia
trapezoidale agli intervalli specificati nella
tabella della manutenzione periodica e
lubrificazione. Controllare più spesso gli
elementi filtranti se si percorrono zone
molto umide o polverose.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il coperchio cassa filtro
togliendo le viti.
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante
nella cassa filtro.
5. Installare il coperchio cassa filtro
installando le viti.
Pulizia dell’elemento filtrante carter
cinghia trapezoidale
1. Togliere il coperchio cassa filtro car-
ter cinghia trapezoidale togliendo le
viti.
1. Coperchio elemento filtrante carter cinghia
trapezoidale
2. Vite
2. Togliere l’elemento filtrante e poi eli-
minare lo sporco con aria compres-
sa, come illustrato nella figura.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Elemento filtro aria carter cinghia trapezoi-
dale
3. Verificare che l’elemento filtrante non
sia danneggiato e sostituirlo, se
necessario.
4. Installare l’elemento filtrante con il
lato colorato rivolto verso l’esterno.
ATTENZIONE: Accertarsi che cia-
scun elemento dei filtri sia allog-
giato correttamente nella propria
cassa. Non si deve mai far funzio-
nare il motore senza gli elementi
del filtro installati, altrimenti il
pistone (i pistoni) e/o il cilindro (i
cilindri) potrebbero usurarsi
eccessivamente.
[HCA10531]
1
2 2
ZAUM06623
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
37P-F8199-H1 19/2/10 05:24 Página 59

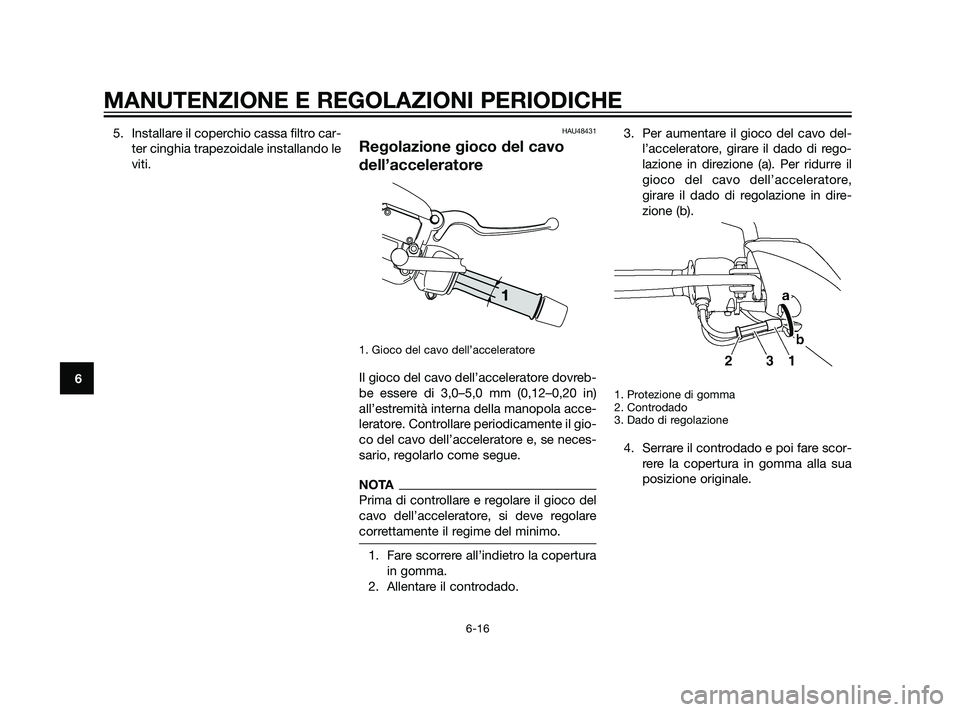

5. Installare il coperchio cassa filtro car-
ter cinghia trapezoidale installando le
viti.HAU48431
Regolazione gioco del cavo
dell’acceleratore
1. Gioco del cavo dell’acceleratore
Il gioco del cavo dell’acceleratore dovreb-
be essere di 3,0–5,0 mm (0,12–0,20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co del cavo dell’acceleratore e, se neces-
sario, regolarlo come segue.
NOTA
Prima di controllare e regolare il gioco del
cavo dell’acceleratore, si deve regolare
correttamente il regime del minimo.
1. Fare scorrere all’indietro la copertura
in gomma.
2. Allentare il controdado.3. Per aumentare il gioco del cavo del-
l’acceleratore, girare il dado di rego-
lazione in direzione (a). Per ridurre il
gioco del cavo dell’acceleratore,
girare il dado di regolazione in dire-
zione (b).
1. Protezione di gomma
2. Controdado
3. Dado di regolazione
4. Serrare il controdado e poi fare scor-
rere la copertura in gomma alla sua
posizione originale.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
37P-F8199-H1 19/2/10 05:24 Página 60
