YAMAHA XMAX 125 2011 Manuale duso (in Italian)

HAU11872

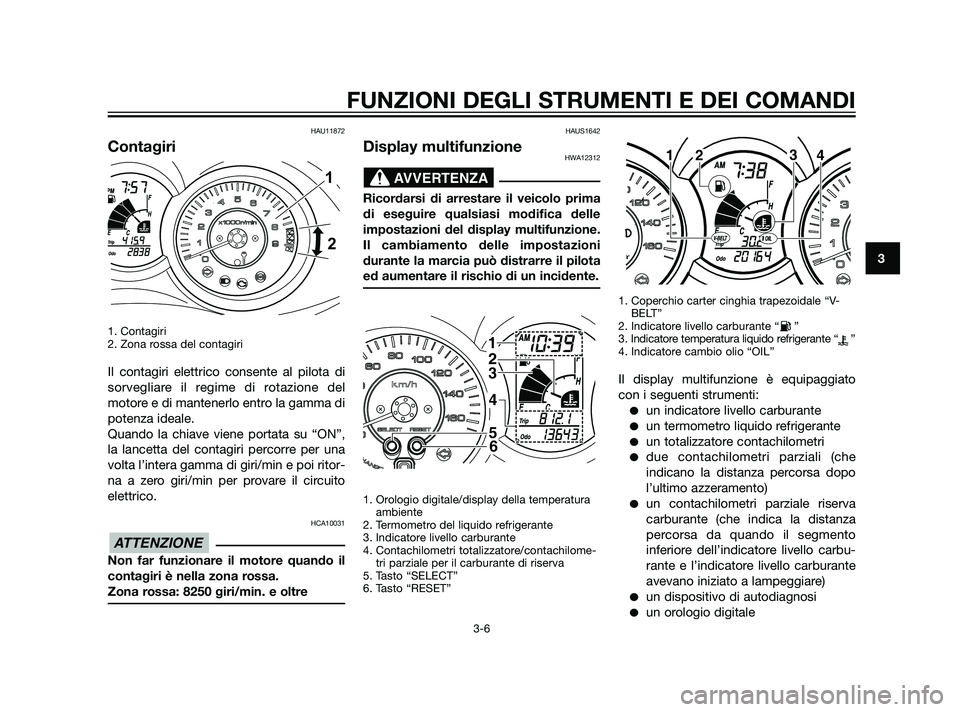

Contagiri
1. Contagiri
2. Zona rossa del contagiri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del
motore e di mantenerlo entro la gamma di
potenza ideale.
Quando la chiave viene portata su “ON”,
la lancetta del contagiri percorre per una
volta l’intera gamma di giri/min e poi ritor-
na a zero giri/min per provare il circuito
elettrico.
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 8250 giri/min. e oltre
HAUS1642
Display multifunzioneHWA12312
Ricordarsi di arrestare il veicolo prima
di eseguire qualsiasi modifica delle
impostazioni del display multifunzione.
Il cambiamento delle impostazioni
durante la marcia può distrarre il pilota
ed aumentare il rischio di un incidente.
1. Orologio digitale/display della temperatura
ambiente
2. Termometro del liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri totalizzatore/contachilome-
tri parziale per il carburante di riserva
5. Tasto “SELECT”
6. Tasto “RESET”1. Coperchio carter cinghia trapezoidale “V-
BELT”
2. Indicatore livello carburante “ ”
3. Indicatore temperatura liquido refrigerante “ ”
4. Indicatore cambio olio “OIL”
Il display multifunzione è equipaggiato
con i seguenti strumenti:
un indicatore livello carburante
un termometro liquido refrigerante
un totalizzatore contachilometri
due contachilometri parziali (che
indicano la distanza percorsa dopo
l’ultimo azzeramento)
un contachilometri parziale riserva
carburante (che indica la distanza
percorsa da quando il segmento
inferiore dell’indicatore livello carbu-
rante e l’indicatore livello carburante
avevano iniziato a lampeggiare)
un dispositivo di autodiagnosi
un orologio digitale
123
4
1
2
3
4
5
6
AVVERTENZA
ATTENZIONE
1
2
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
37P-F8199-H1 19/2/10 05:24 Página 21

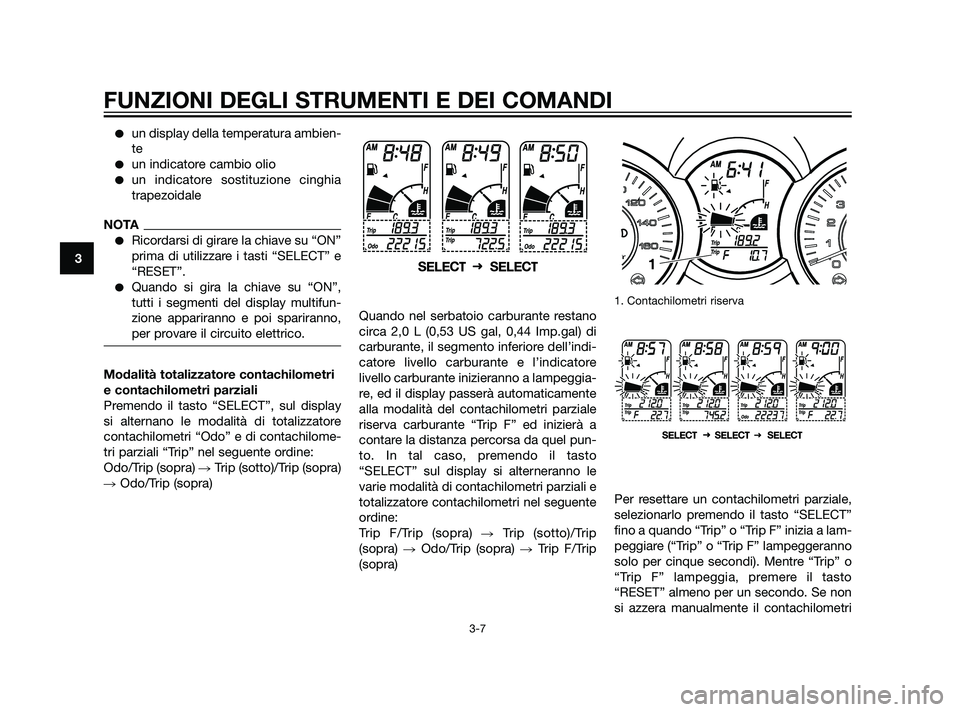

un display della temperatura ambien-
te
un indicatore cambio olio
un indicatore sostituzione cinghia
trapezoidale
NOTA
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
Quando si gira la chiave su “ON”,
tutti i segmenti del display multifun-
zione appariranno e poi spariranno,
per provare il circuito elettrico.
Modalità totalizzatore contachilometri
e contachilometri parziali
Premendo il tasto “SELECT”, sul display
si alternano le modalità di totalizzatore
contachilometri “Odo” e di contachilome-
tri parziali “Trip” nel seguente ordine:
Odo/Trip (sopra) Trip (sotto)/Trip (sopra)
 Odo/Trip (sopra) Quando nel serbatoio carburante restano
circa 2,0 L (0,53 US gal, 0,44 Imp.gal) di
carburante, il segmento inferiore dell’indi-
catore livello carburante e l’indicatore
livello carburante inizieranno a lampeggia-
re, ed il display passerà automaticamente
alla modalità del contachilometri parziale
riserva carburante “Trip F” ed inizierà a
contare la distanza percorsa da quel pun-
to. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le
varie modalità di contachilometri parziali e
totalizzatore contachilometri nel seguente
ordine:
Trip F/Trip (sopra)
Trip (sotto)/Trip
(sopra) Odo/Trip (sopra)  Trip F/Trip
(sopra)
1. Contachilometri riserva
Per resettare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando “Trip” o “Trip F” inizia a lam-
peggiare (“Trip” o “Trip F” lampeggeranno
solo per cinque secondi). Mentre “Trip” o
“Trip F” lampeggia, premere il tasto
“RESET” almeno per un secondo. Se non
si azzera manualmente il contachilometri
1
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
37P-F8199-H1 13/4/10 07:36 Página 22

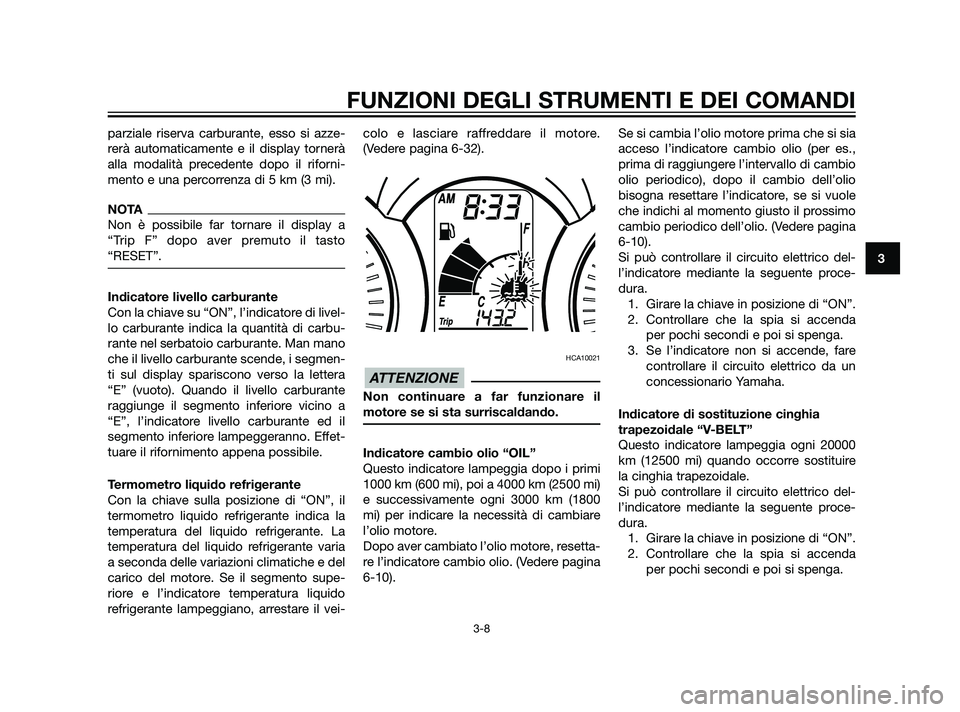

parziale riserva carburante, esso si azze-
rerà automaticamente e il display tornerà
alla modalità precedente dopo il riforni-
mento e una percorrenza di 5 km (3 mi).
NOTA
Non è possibile far tornare il display a
“Trip F” dopo aver premuto il tasto
“RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livel-
lo carburante indica la quantità di carbu-
rante nel serbatoio carburante. Man mano
che il livello carburante scende, i segmen-
ti sul display spariscono verso la lettera
“E” (vuoto). Quando il livello carburante
raggiunge il segmento inferiore vicino a
“E”, l’indicatore livello carburante ed il
segmento inferiore lampeggeranno. Effet-
tuare il rifornimento appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il
termometro liquido refrigerante indica la
temperatura del liquido refrigerante. La
temperatura del liquido refrigerante varia
a seconda delle variazioni climatiche e del
carico del motore. Se il segmento supe-
riore e l’indicatore temperatura liquido
refrigerante lampeggiano, arrestare il vei-colo e lasciare raffreddare il motore.
(Vedere pagina 6-32).
HCA10021
Non continuare a far funzionare il
motore se si sta surriscaldando.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 4000 km (2500 mi)
e successivamente ogni 3000 km (1800
mi) per indicare la necessità di cambiare
l’olio motore.
Dopo aver cambiato l’olio motore, resetta-
re l’indicatore cambio olio. (Vedere pagina
6-10). Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es.,
prima di raggiungere l’intervallo di cambio
olio periodico), dopo il cambio dell’olio
bisogna resettare l’indicatore, se si vuole
che indichi al momento giusto il prossimo
cambio periodico dell’olio. (Vedere pagina
6-10).
Si può controllare il circuito elettrico del-
l’indicatore mediante la seguente proce-
dura.
1. Girare la chiave in posizione di “ON”.
2. Controllare che la spia si accenda
per pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Indicatore di sostituzione cinghia
trapezoidale “V-BELT”
Questo indicatore lampeggia ogni 20000
km (12500 mi) quando occorre sostituire
la cinghia trapezoidale.
Si può controllare il circuito elettrico del-
l’indicatore mediante la seguente proce-
dura.
1. Girare la chiave in posizione di “ON”.
2. Controllare che la spia si accenda
per pochi secondi e poi si spenga.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
37P-F8199-H1 19/2/10 05:24 Página 23

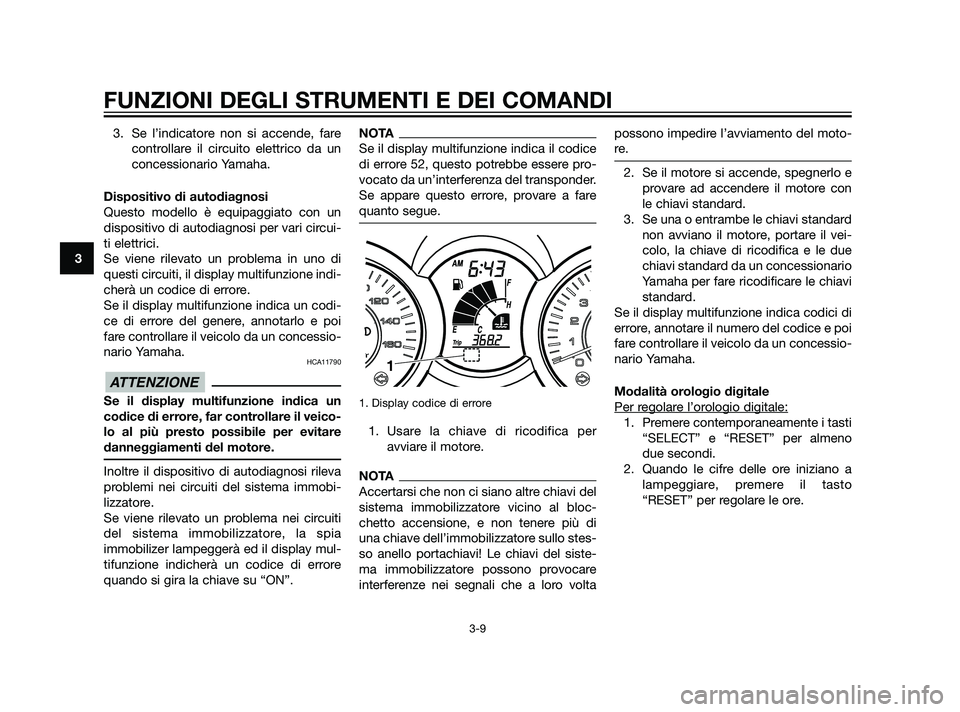

3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un
dispositivo di autodiagnosi per vari circui-
ti elettrici.
Se viene rilevato un problema in uno di
questi circuiti, il display multifunzione indi-
cherà un codice di errore.
Se il display multifunzione indica un codi-
ce di errore del genere, annotarlo e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
HCA11790
Se il display multifunzione indica un
codice di errore, far controllare il veico-
lo al più presto possibile per evitare
danneggiamenti del motore.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobi-
lizzatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia
immobilizer lampeggerà ed il display mul-
tifunzione indicherà un codice di errore
quando si gira la chiave su “ON”.
NOTA
Se il display multifunzione indica il codice
di errore 52, questo potrebbe essere pro-
vocato da un’interferenza del transponder.
Se appare questo errore, provare a fare
quanto segue.
1. Display codice di errore
1. Usare la chiave di ricodifica per
avviare il motore.
NOTA
Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al bloc-
chetto accensione, e non tenere più di
una chiave dell’immobilizzatore sullo stes-
so anello portachiavi! Le chiavi del siste-
ma immobilizzatore possono provocare
interferenze nei segnali che a loro voltapossono impedire l’avviamento del moto-
re.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con
le chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il vei-
colo, la chiave di ricodifica e le due
chiavi standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Modalità orologio digitale
Per r
egolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno
due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto
“RESET” per regolare le ore.
1
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
37P-F8199-H1 19/2/10 05:24 Página 24

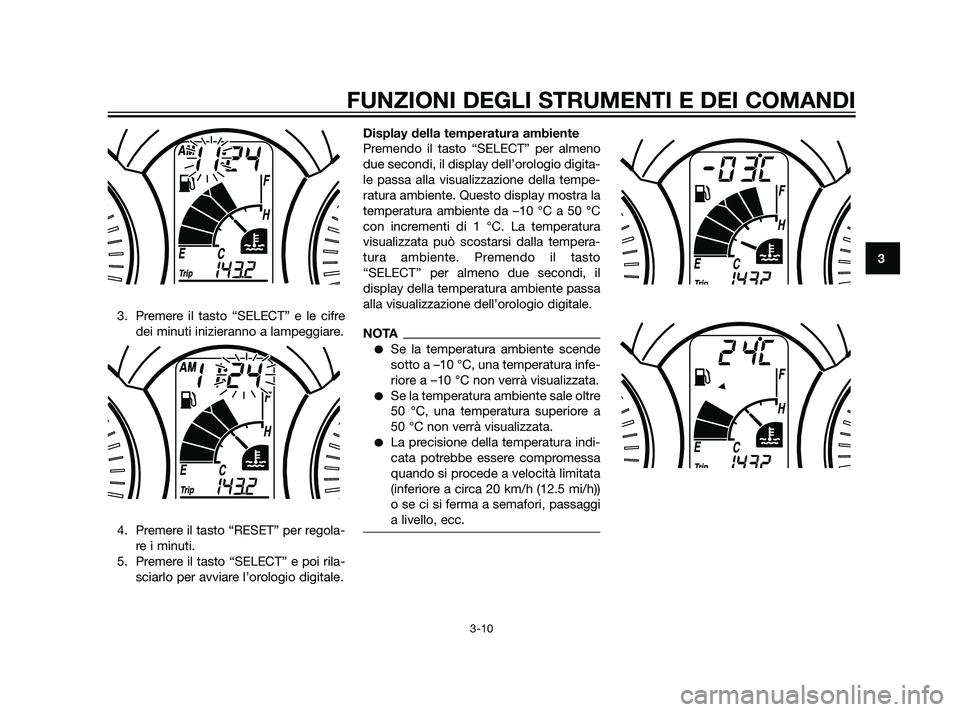

3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto “RESET” per regola-
re i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Display della temperatura ambiente
Premendo il tasto “SELECT” per almeno
due secondi, il display dell’orologio digita-
le passa alla visualizzazione della tempe-
ratura ambiente. Questo display mostra la
temperatura ambiente da –10 °C a 50 °C
con incrementi di 1 °C. La temperatura
visualizzata può scostarsi dalla tempera-
tura ambiente. Premendo il tasto
“SELECT” per almeno due secondi, il
display della temperatura ambiente passa
alla visualizzazione dell’orologio digitale.
NOTA
Se la temperatura ambiente scende
sotto a –10 °C, una temperatura infe-
riore a –10 °C non verrà visualizzata.
Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a
50 °C non verrà visualizzata.
La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore a circa 20 km/h (12.5 mi/h))
o se ci si ferma a semafori, passaggi
a livello, ecc.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
37P-F8199-H1 19/2/10 05:24 Página 25

HAU12348

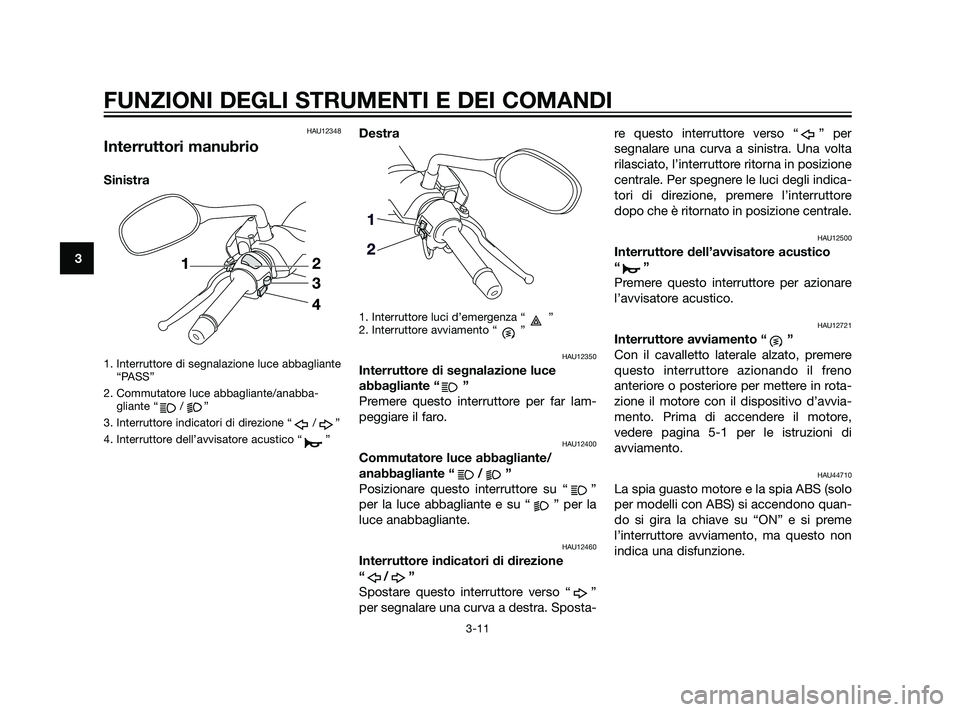

Interruttori manubrio
Sinistra
1. Interruttore di segnalazione luce abbagliante
“PASS”
2. Commutatore luce abbagliante/anabba-
gliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
Destra
1. Interruttore luci d’emergenza “ ”
2. Interruttore avviamento “ ”
HAU12350
Interruttore di segnalazione luce
abbagliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/ ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Sposta-re questo interruttore verso “ ” per
segnalare una curva a sinistra. Una volta
rilasciato, l’interruttore ritorna in posizione
centrale. Per spegnere le luci degli indica-
tori di direzione, premere l’interruttore
dopo che è ritornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12721
Interruttore avviamento “ ”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno
anteriore o posteriore per mettere in rota-
zione il motore con il dispositivo d’avvia-
mento. Prima di accendere il motore,
vedere pagina 5-1 per le istruzioni di
avviamento.
HAU44710
La spia guasto motore e la spia ABS (solo
per modelli con ABS) si accendono quan-
do si gira la chiave su “ON” e si preme
l’interruttore avviamento, ma questo non
indica una disfunzione.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
37P-F8199-H1 19/2/10 05:24 Página 26

HAU12733

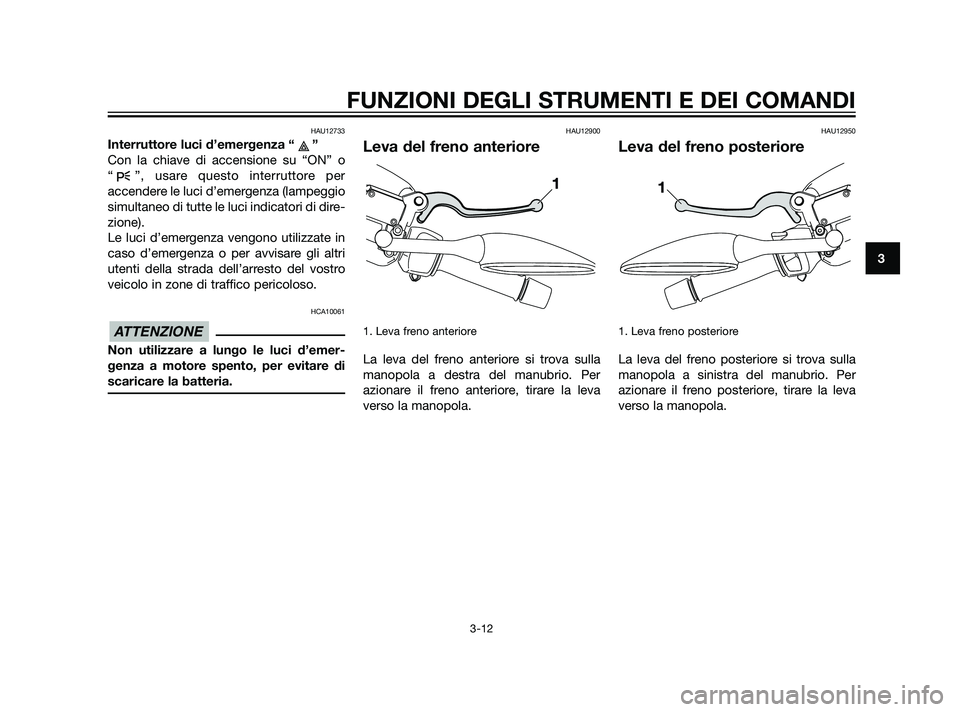

Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per
accendere le luci d’emergenza (lampeggio
simultaneo di tutte le luci indicatori di dire-
zione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
HCA10061
Non utilizzare a lungo le luci d’emer-
genza a motore spento, per evitare di
scaricare la batteria.
HAU12900
Leva del freno anteriore
1. Leva freno anteriore
La leva del freno anteriore si trova sulla
manopola a destra del manubrio. Per
azionare il freno anteriore, tirare la leva
verso la manopola.
HAU12950
Leva del freno posteriore
1. Leva freno posteriore
La leva del freno posteriore si trova sulla
manopola a sinistra del manubrio. Per
azionare il freno posteriore, tirare la leva
verso la manopola.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
37P-F8199-H1 19/2/10 05:24 Página 27

HAU12995

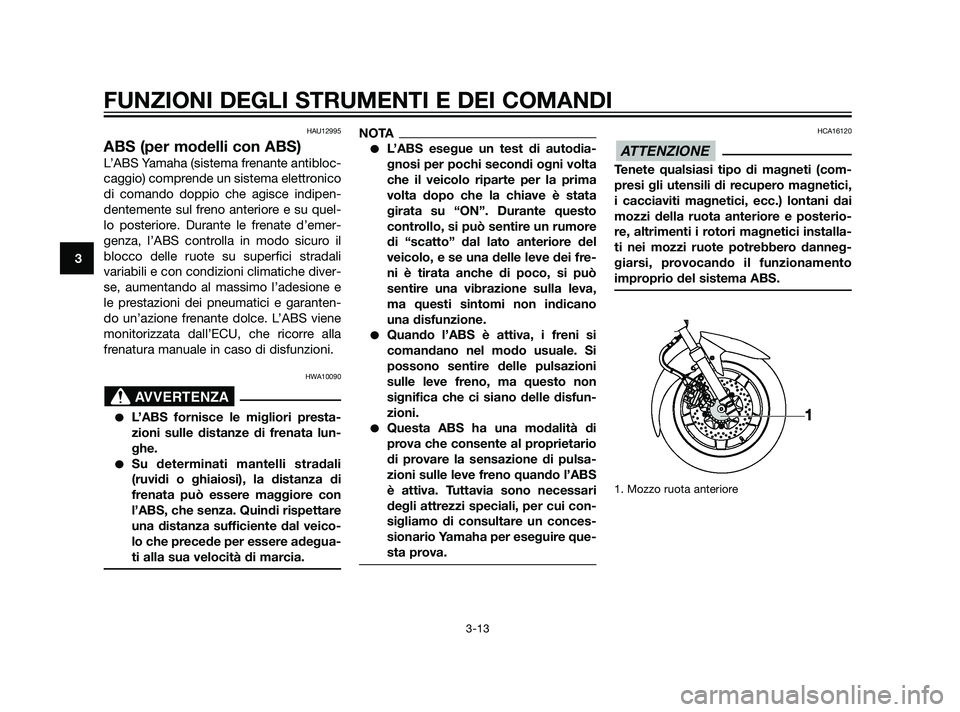

ABS (per modelli con ABS)
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quel-
lo posteriore. Durante le frenate d’emer-
genza, l’ABS controlla in modo sicuro il
blocco delle ruote su superfici stradali
variabili e con condizioni climatiche diver-
se, aumentando al massimo l’adesione e
le prestazioni dei pneumatici e garanten-
do un’azione frenante dolce. L’ABS viene
monitorizzata dall’ECU, che ricorre alla
frenatura manuale in caso di disfunzioni.
HWA10090
L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.
Su determinati mantelli stradali
(ruvidi o ghiaiosi), la distanza di
frenata può essere maggiore con
l’ABS, che senza. Quindi rispettare
una distanza sufficiente dal veico-
lo che precede per essere adegua-
ti alla sua velocità di marcia.
NOTA
L’ABS esegue un test di autodia-
gnosi per pochi secondi ogni volta
che il veicolo riparte per la prima
volta dopo che la chiave è stata
girata su “ON”. Durante questo
controllo, si può sentire un rumore
di “scatto” dal lato anteriore del
veicolo, e se una delle leve dei fre-
ni è tirata anche di poco, si può
sentire una vibrazione sulla leva,
ma questi sintomi non indicano
una disfunzione.
Quando l’ABS è attiva, i freni si
comandano nel modo usuale. Si
possono sentire delle pulsazioni
sulle leve freno, ma questo non
significa che ci siano delle disfun-
zioni.
Questa ABS ha una modalità di
prova che consente al proprietario
di provare la sensazione di pulsa-
zioni sulle leve freno quando l’ABS
è attiva. Tuttavia sono necessari
degli attrezzi speciali, per cui con-
sigliamo di consultare un conces-
sionario Yamaha per eseguire que-
sta prova.
HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici,
i cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posterio-
re, altrimenti i rotori magnetici installa-
ti nei mozzi ruote potrebbero danneg-
giarsi, provocando il funzionamento
improprio del sistema ABS.
1. Mozzo ruota anteriore
ATTENZIONE
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
37P-F8199-H1 19/2/10 05:24 Página 28

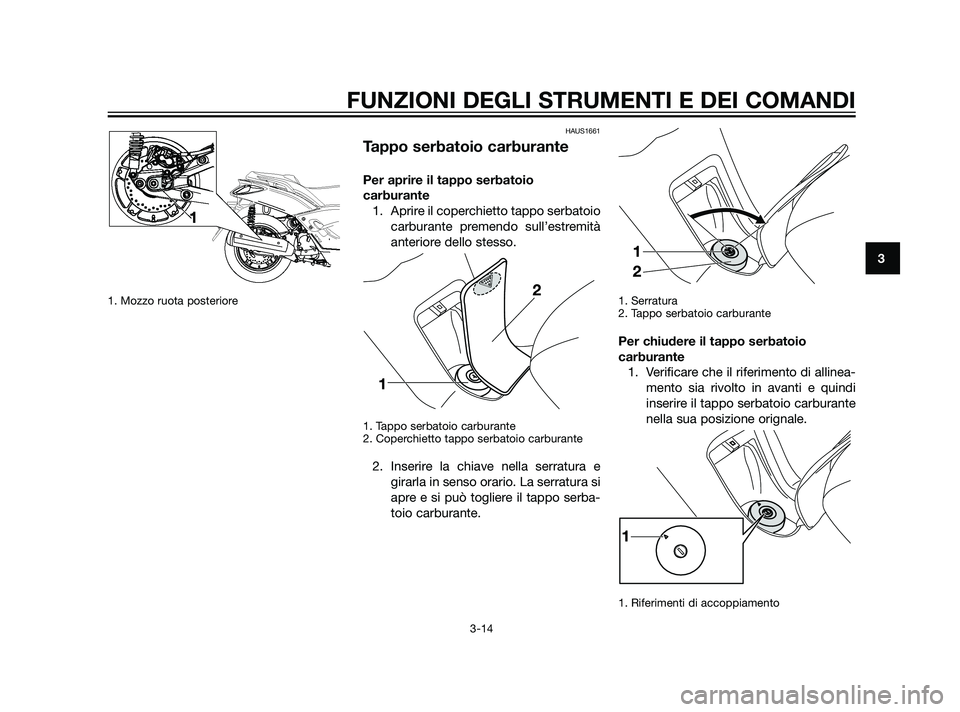

1. Mozzo ruota posteriore
HAUS1661
Tappo serbatoio carburante
Per aprire il tappo serbatoio
carburante
1. Aprire il coperchietto tappo serbatoio
carburante premendo sull’estremità
anteriore dello stesso.
1. Tappo serbatoio carburante
2. Coperchietto tappo serbatoio carburante
2. Inserire la chiave nella serratura e
girarla in senso orario. La serratura si
apre e si può togliere il tappo serba-
toio carburante.
1. Serratura
2. Tappo serbatoio carburante
Per chiudere il tappo serbatoio
carburante
1. Verificare che il riferimento di allinea-
mento sia rivolto in avanti e quindi
inserire il tappo serbatoio carburante
nella sua posizione orignale.
1. Riferimenti di accoppiamento
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
37P-F8199-H1 19/2/10 05:24 Página 29

2. Girare la chiave in senso antiorario e
poi sfilarla.
3. Chiudere il coperchio del serbatoio
carburante.
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il
rifornimento di carburante. Le perdite
di carburante costituiscono un rischio
d’incendio.
HAU13221
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento,
osservare queste istruzioni.
1. Prima di effettuare il rifornimento,
spegnere il motore ed accertarsi che
nessuno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre
si fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento
serbatoio carburante. Smettere di
riempire quando il carburante rag-
giunge il fondo del bocchettone
riempimento. Considerando che il
carburante si espande quando si
riscalda, il calore del motore o delsole potrebbe fare traboccare il car-
burante dal serbatoio carburante.1. Tubo di rifornimento del serbatoio del car-
burante
2. Riferimento livello max.
3. Asciugare immediatamente con uno
straccio l’eventuale carburante ver-
sato. ATTENZIONE:Pulire subito
con uno straccio pulito, asciutto e
soffice l’eventuale carburante ver-
sato, in quanto può deteriorare le
superfici verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente
il tappo serbatoio carburante.
AVVERTENZAAVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
37P-F8199-H1 19/2/10 05:24 Página 30
