YAMAHA XMAX 125 2011 Manuale duso (in Italian)

HAU21401

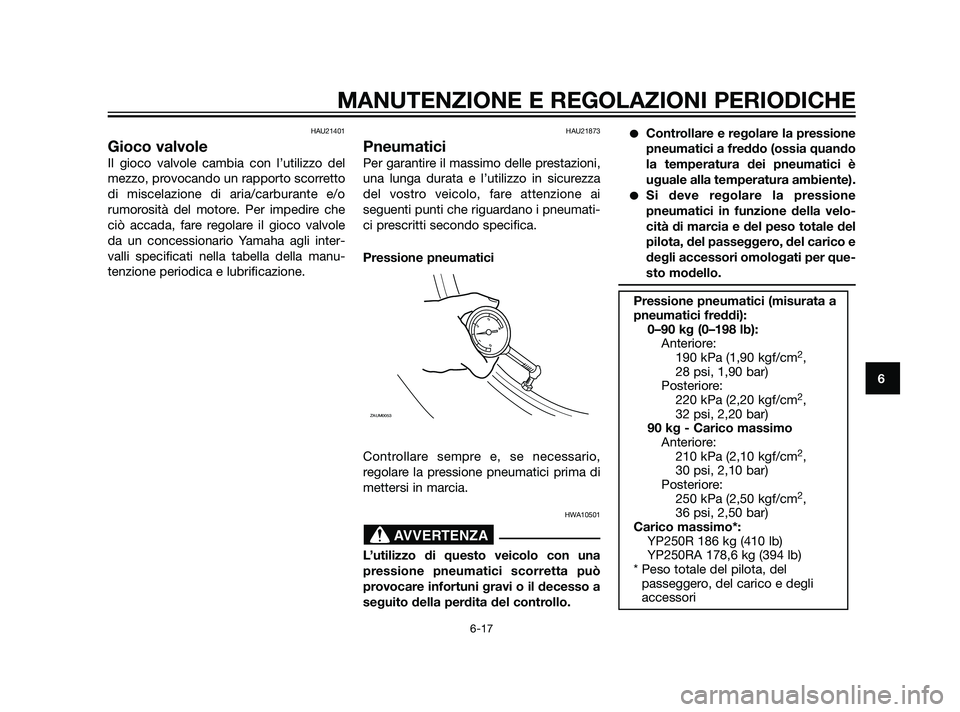

Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o
rumorosità del motore. Per impedire che
ciò accada, fare regolare il gioco valvole
da un concessionario Yamaha agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU21873
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
del vostro veicolo, fare attenzione ai
seguenti punti che riguardano i pneumati-
ci prescritti secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario,
regolare la pressione pneumatici prima di
mettersi in marcia.
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può
provocare infortuni gravi o il decesso a
seguito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
Si deve regolare la pressione
pneumatici in funzione della velo-
cità di marcia e del peso totale del
pilota, del passeggero, del carico e
degli accessori omologati per que-
sto modello.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Posteriore:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Carico massimo
Anteriore:
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Posteriore:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Carico massimo*:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
* Peso totale del pilota, del
passeggero, del carico e degli
accessori
AVVERTENZA
ZAUM0053
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
37P-F8199-H1 19/2/10 05:24 Página 61

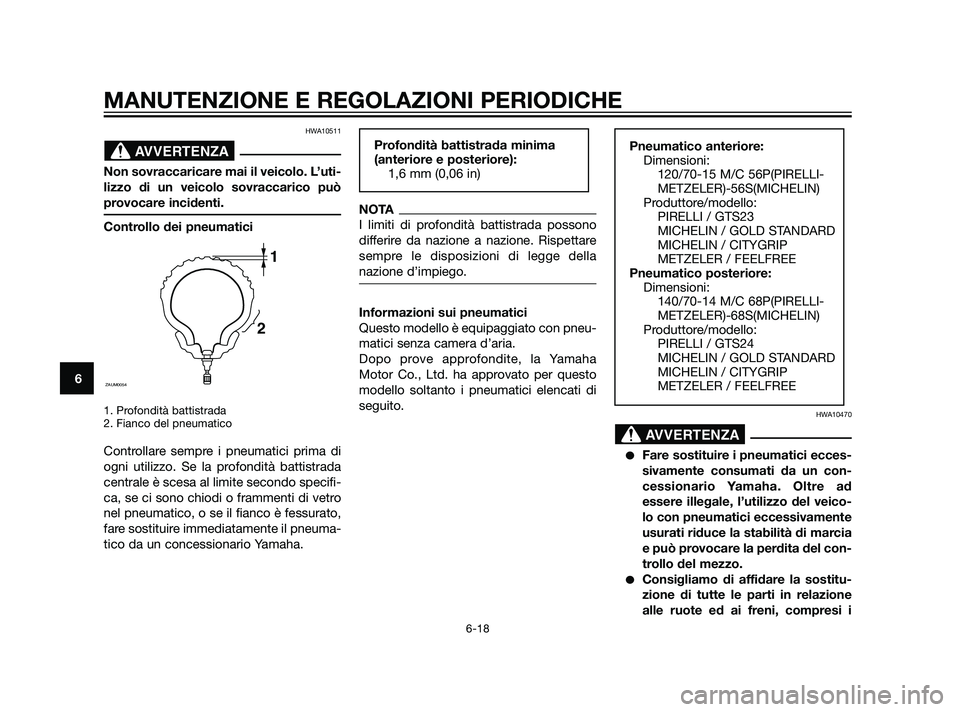

HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può
provocare incidenti.
Controllo dei pneumatici
1. Profondità battistrada
2. Fianco del pneumatico
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneuma-
tico da un concessionario Yamaha.
NOTA
I limiti di profondità battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della
nazione d’impiego.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria.
Dopo prove approfondite, la Yamaha
Motor Co., Ltd. ha approvato per questo
modello soltanto i pneumatici elencati di
seguito.
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veico-
lo con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
AVVERTENZA
Pneumatico anteriore:
Dimensioni:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Produttore/modello:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Pneumatico posteriore:
Dimensioni:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Produttore/modello:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEProfondità battistrada minima
(anteriore e posteriore):
1,6 mm (0,06 in)
1
2
ZAUM0054
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
37P-F8199-H1 19/2/10 05:24 Página 62

pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza
necessarie.HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza
del vostro veicolo, prestare attenzione ai
seguenti punti che riguardano le ruote
prescritte secondo specifica.
Prima di utilizzare il mezzo, controlla-
re sempre che i cerchi delle ruote
non presentino cricche, piegature o
deformazioni. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota
da un concessionario Yamaha. Non
tentare di eseguire alcuna seppur
piccola riparazione alla ruota. In caso
di deformazioni o di cricche, la ruota
va sostituita.
In caso di sostituzione del pneumati-
co o della ruota, occorre eseguire il
bilanciamento della ruota. Lo sbilan-
ciamento della ruota può compro-
mettere le prestazioni e la manovra-
bilità del mezzo e abbreviare la
durata del pneumatico.
Guidare a velocità moderate dopo il
cambio di un pneumatico, per per-
mettere alla superficie del pneumati-
co di “rodarsi”, in modo da poter svi-
luppare al meglio le proprie
caratteristiche.
HAUM2061
Controllo gioco delle leve freno
anteriore e posteriore
1. Gioco della leva freno
1. Gioco della leva freno
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
37P-F8199-H1 19/2/10 05:24 Página 63

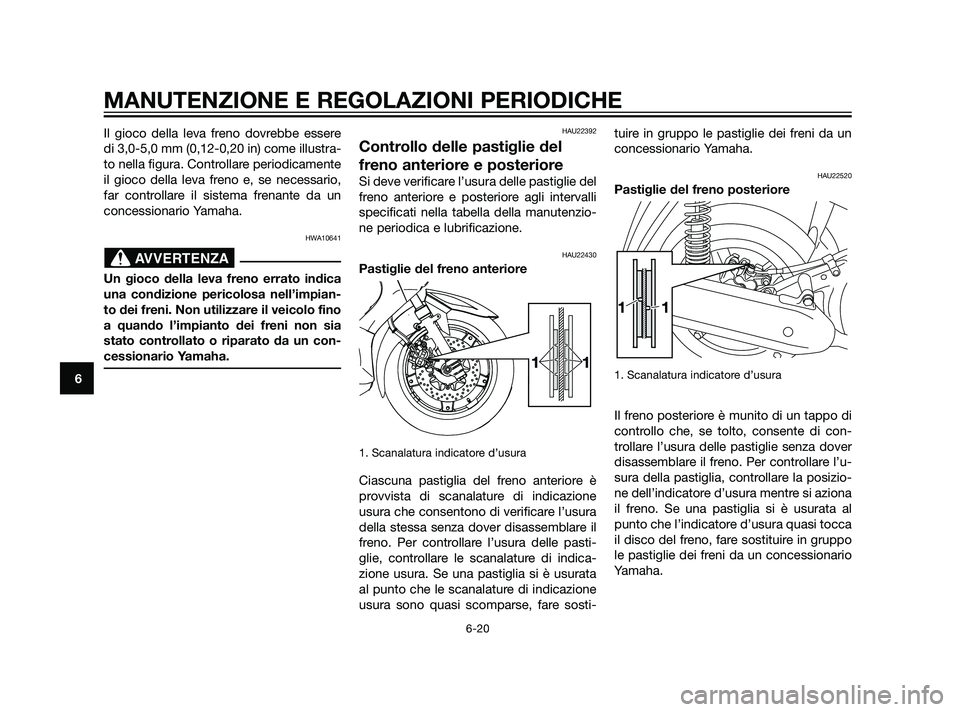

Il gioco della leva freno dovrebbe essere
di 3,0-5,0 mm (0,12-0,20 in) come illustra-
to nella figura. Controllare periodicamente
il gioco della leva freno e, se necessario,
far controllare il sistema frenante da un
concessionario Yamaha.
HWA10641
Un gioco della leva freno errato indica
una condizione pericolosa nell’impian-
to dei freni. Non utilizzare il veicolo fino
a quando l’impianto dei freni non sia
stato controllato o riparato da un con-
cessionario Yamaha.
HAU22392
Controllo delle pastiglie del
freno anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzio-
ne periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
1. Scanalatura indicatore d’usura
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione
usura che consentono di verificare l’usura
della stessa senza dover disassemblare il
freno. Per controllare l’usura delle pasti-
glie, controllare le scanalature di indica-
zione usura. Se una pastiglia si è usurata
al punto che le scanalature di indicazione
usura sono quasi scomparse, fare sosti-tuire in gruppo le pastiglie dei freni da un
concessionario Yamaha.
HAU22520
Pastiglie del freno posteriore
1. Scanalatura indicatore d’usura
Il freno posteriore è munito di un tappo di
controllo che, se tolto, consente di con-
trollare l’usura delle pastiglie senza dover
disassemblare il freno. Per controllare l’u-
sura della pastiglia, controllare la posizio-
ne dell’indicatore d’usura mentre si aziona
il freno. Se una pastiglia si è usurata al
punto che l’indicatore d’usura quasi tocca
il disco del freno, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
37P-F8199-H1 19/2/10 05:24 Página 64

HAU40260

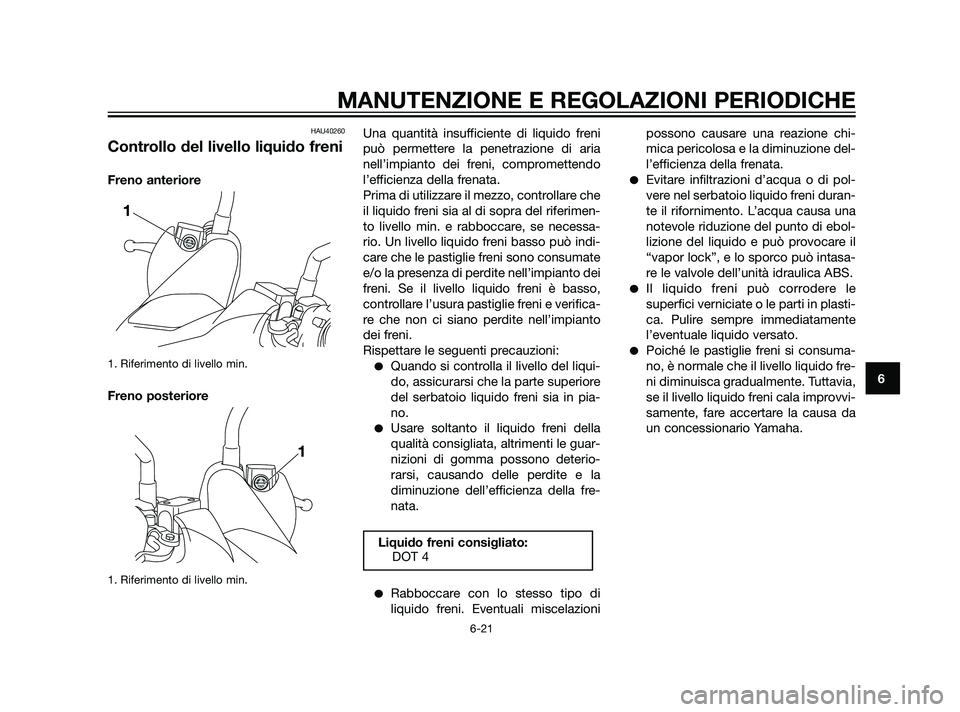

Controllo del livello liquido freni
Freno anteriore
1. Riferimento di livello min.
Freno posteriore
1. Riferimento di livello min.
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo
l’efficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimen-
to livello min. e rabboccare, se necessa-
rio. Un livello liquido freni basso può indi-
care che le pastiglie freni sono consumate
e/o la presenza di perdite nell’impianto dei
freni. Se il livello liquido freni è basso,
controllare l’usura pastiglie freni e verifica-
re che non ci siano perdite nell’impianto
dei freni.
Rispettare le seguenti precauzioni:
Quando si controlla il livello del liqui-
do, assicurarsi che la parte superiore
del serbatoio liquido freni sia in pia-
no.
Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guar-
nizioni di gomma possono deterio-
rarsi, causando delle perdite e la
diminuzione dell’efficienza della fre-
nata.
Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscelazionipossono causare una reazione chi-
mica pericolosa e la diminuzione del-
l’efficienza della frenata.
Evitare infiltrazioni d’acqua o di pol-
vere nel serbatoio liquido freni duran-
te il rifornimento. L’acqua causa una
notevole riduzione del punto di ebol-
lizione del liquido e può provocare il
“vapor lock”, e lo sporco può intasa-
re le valvole dell’unità idraulica ABS.
Il liquido freni può corrodere le
superfici verniciate o le parti in plasti-
ca. Pulire sempre immediatamente
l’eventuale liquido versato.
Poiché le pastiglie freni si consuma-
no, è normale che il livello liquido fre-
ni diminuisca gradualmente. Tuttavia,
se il livello liquido freni cala improvvi-
samente, fare accertare la causa da
un concessionario Yamaha.
Liquido freni consigliato:
DOT 4
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
37P-F8199-H1 19/2/10 05:24 Página 65

HAU22731

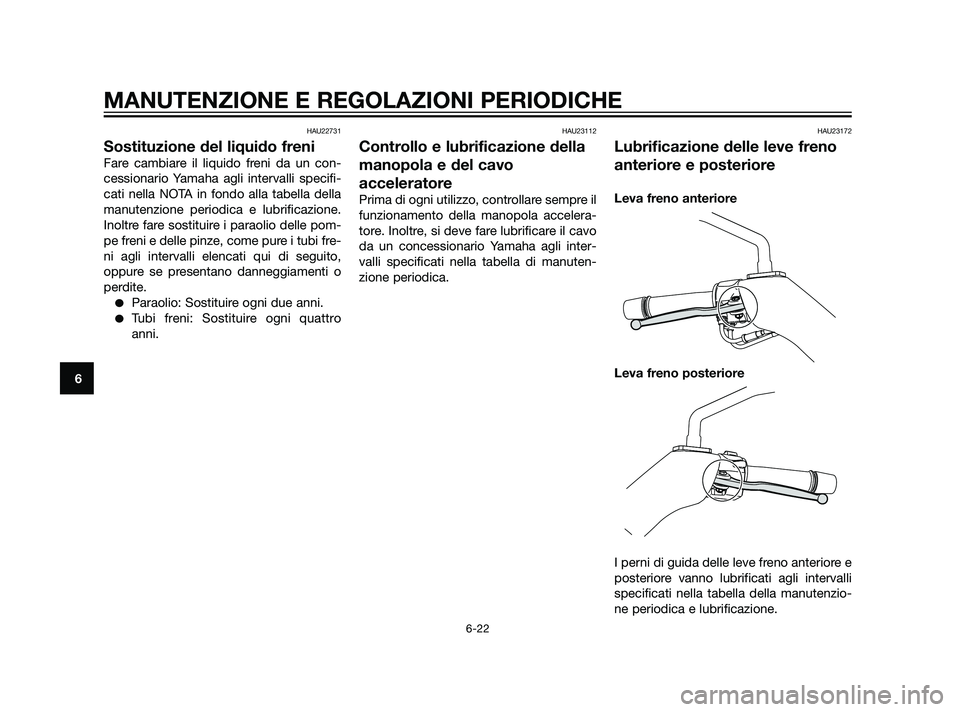

Sostituzione del liquido freni
Fare cambiare il liquido freni da un con-
cessionario Yamaha agli intervalli specifi-
cati nella NOTA in fondo alla tabella della
manutenzione periodica e lubrificazione.
Inoltre fare sostituire i paraolio delle pom-
pe freni e delle pinze, come pure i tubi fre-
ni agli intervalli elencati qui di seguito,
oppure se presentano danneggiamenti o
perdite.
Paraolio: Sostituire ogni due anni.
Tubi freni: Sostituire ogni quattro
anni.
HAU23112
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelera-
tore. Inoltre, si deve fare lubrificare il cavo
da un concessionario Yamaha agli inter-
valli specificati nella tabella di manuten-
zione periodica.
HAU23172
Lubrificazione delle leve freno
anteriore e posteriore
Leva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzio-
ne periodica e lubrificazione.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
37P-F8199-H1 19/2/10 05:24 Página 66

HAU23213

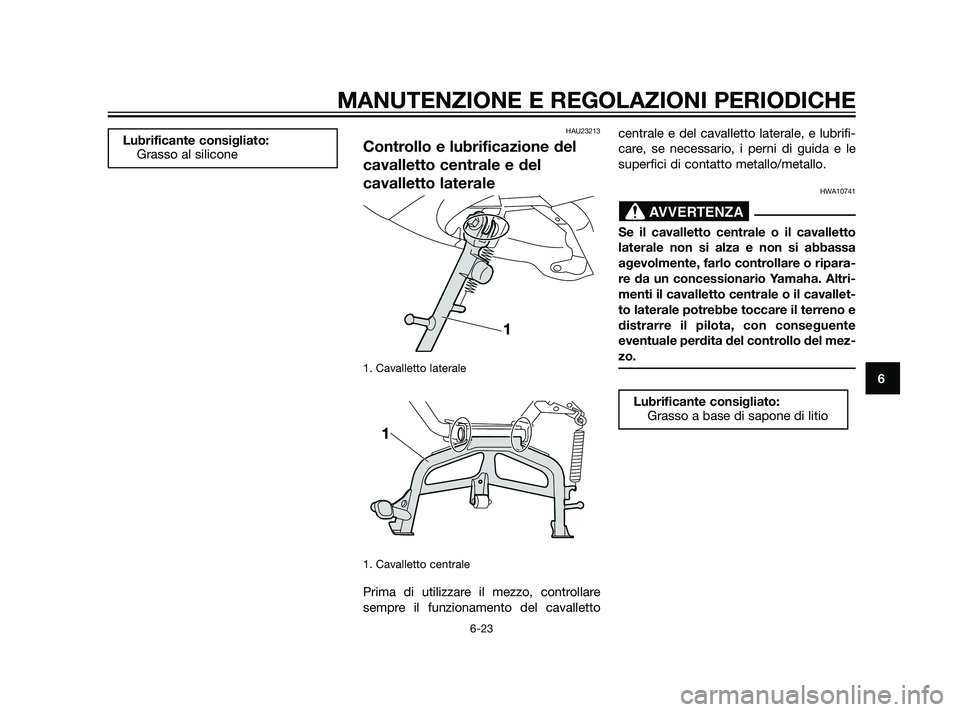

Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
1. Cavalletto laterale
1. Cavalletto centrale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavallettocentrale e del cavalletto laterale, e lubrifi-
care, se necessario, i perni di guida e le
superfici di contatto metallo/metallo.
HWA10741
Se il cavalletto centrale o il cavalletto
laterale non si alza e non si abbassa
agevolmente, farlo controllare o ripara-
re da un concessionario Yamaha. Altri-
menti il cavalletto centrale o il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente
eventuale perdita del controllo del mez-
zo.
Lubrificante consigliato:
Grasso a base di sapone di litio
AVVERTENZA
Lubrificante consigliato:
Grasso al silicone
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
37P-F8199-H1 19/2/10 05:24 Página 67

HAU23272

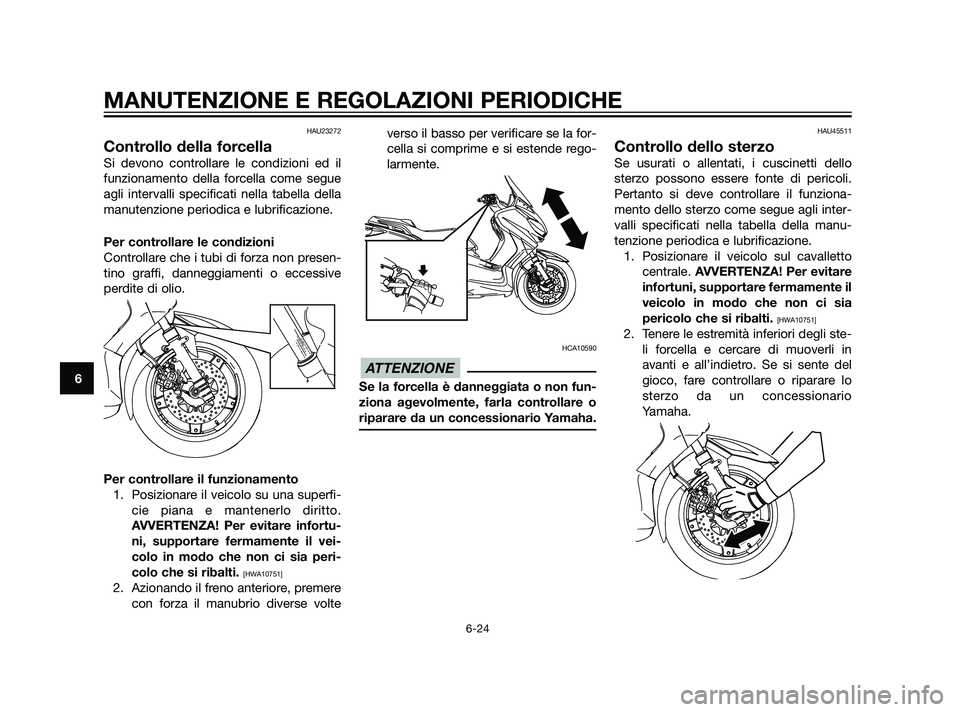

Controllo della forcella
Si devono controllare le condizioni ed il
funzionamento della forcella come segue
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presen-
tino graffi, danneggiamenti o eccessive
perdite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superfi-
cie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il vei-
colo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volteverso il basso per verificare se la for-
cella si comprime e si estende rego-
larmente.
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o
riparare da un concessionario Yamaha.
HAU45511
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello
sterzo possono essere fonte di pericoli.
Pertanto si deve controllare il funziona-
mento dello sterzo come segue agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia
pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli ste-
li forcella e cercare di muoverli in
avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario
Yamaha.
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
37P-F8199-H1 19/2/10 05:24 Página 68

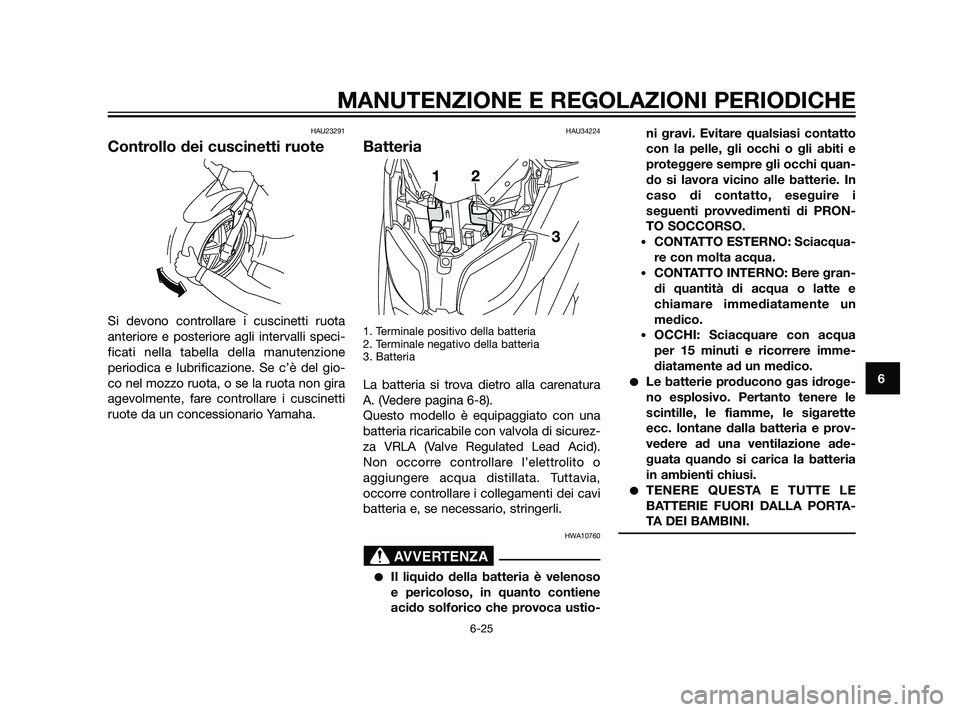

HAU23291
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota
anteriore e posteriore agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione. Se c’è del gio-
co nel mozzo ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
ruote da un concessionario Yamaha.
HAU34224
Batteria
1. Terminale positivo della batteria
2. Terminale negativo della batteria
3. Batteria
La batteria si trova dietro alla carenatura
A. (Vedere pagina 6-8).
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurez-
za VRLA (Valve Regulated Lead Acid).
Non occorre controllare l’elettrolito o
aggiungere acqua distillata. Tuttavia,
occorre controllare i collegamenti dei cavi
batteria e, se necessario, stringerli.
HWA10760
Il liquido della batteria è velenoso
e pericoloso, in quanto contiene
acido solforico che provoca ustio-ni gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di PRON-
TO SOCCORSO.
•CONTATTO ESTERNO: Sciacqua-
re con molta acqua.
•CONTATTO INTERNO: Bere gran-
di quantità di acqua o latte e
chiamare immediatamente un
medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
37P-F8199-H1 2/3/10 08:11 Página 69

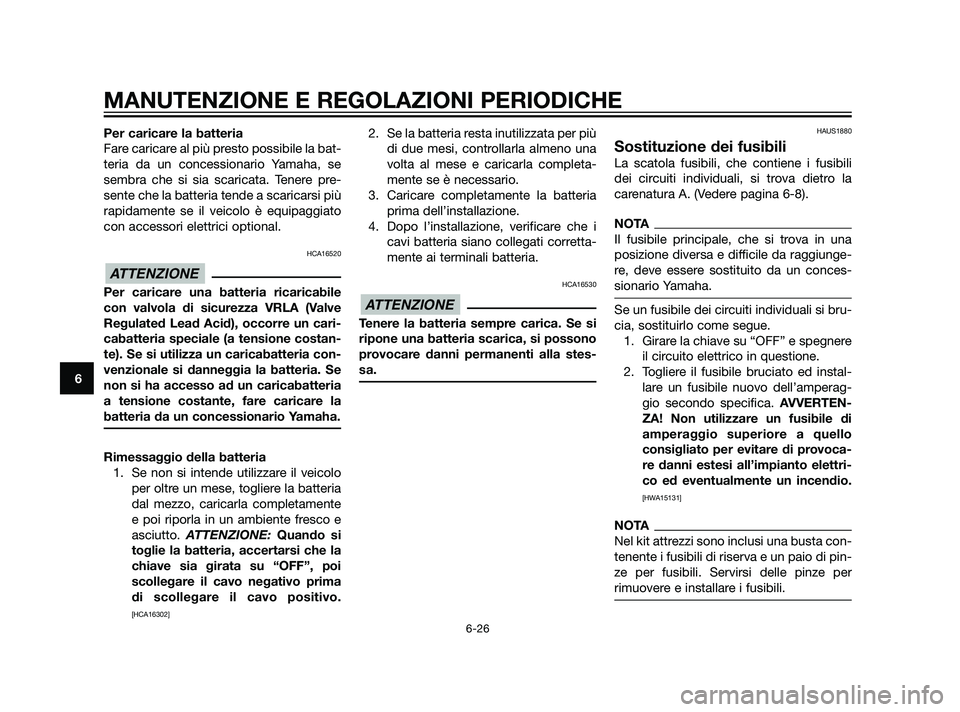

Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere pre-
sente che la batteria tende a scaricarsi più
rapidamente se il veicolo è equipaggiato
con accessori elettrici optional.
HCA16520
Per caricare una batteria ricaricabile
con valvola di sicurezza VRLA (Valve
Regulated Lead Acid), occorre un cari-
cabatteria speciale (a tensione costan-
te). Se si utilizza un caricabatteria con-
venzionale si danneggia la batteria. Se
non si ha accesso ad un caricabatteria
a tensione costante, fare caricare la
batteria da un concessionario Yamaha.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente
e poi riporla in un ambiente fresco e
asciutto. ATTENZIONE:Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi
scollegare il cavo negativo prima
di scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
HCA16530
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stes-
sa.
HAUS1880
Sostituzione dei fusibili
La scatola fusibili, che contiene i fusibili
dei circuiti individuali, si trova dietro la
carenatura A. (Vedere pagina 6-8).
NOTA
Il fusibile principale, che si trova in una
posizione diversa e difficile da raggiunge-
re, deve essere sostituito da un conces-
sionario Yamaha.
Se un fusibile dei circuiti individuali si bru-
cia, sostituirlo come segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed instal-
lare un fusibile nuovo dell’amperag-
gio secondo specifica. AVVERTEN-
ZA! Non utilizzare un fusibile di
amperaggio superiore a quello
consigliato per evitare di provoca-
re danni estesi all’impianto elettri-
co ed eventualmente un incendio.
[HWA15131]
NOTA
Nel kit attrezzi sono inclusi una busta con-
tenente i fusibili di riserva e un paio di pin-
ze per fusibili. Servirsi delle pinze per
rimuovere e installare i fusibili.
ATTENZIONE
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
37P-F8199-H1 19/2/10 05:24 Página 70
