GAU42131

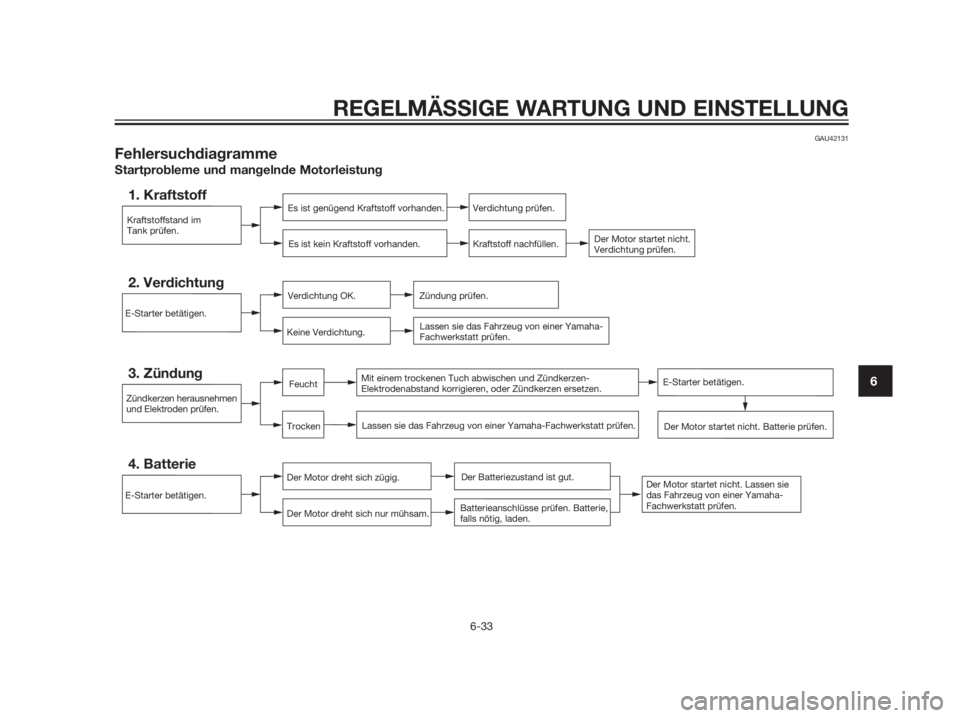

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtE-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
Page 82 of 96

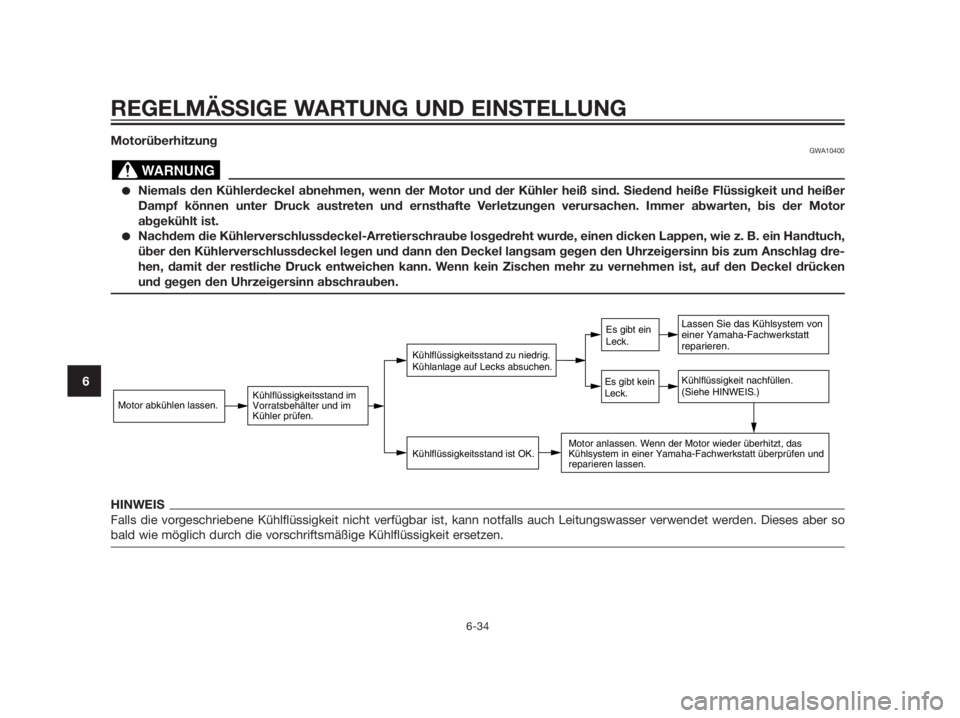

MotorüberhitzungGWA10400
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor
abgekühlt ist.
Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch,
über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag dre-
hen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken
und gegen den Uhrzeigersinn abschrauben.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so
bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
Motor abkühlen lassen.Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.
Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
Page 83 of 96
GAU37833

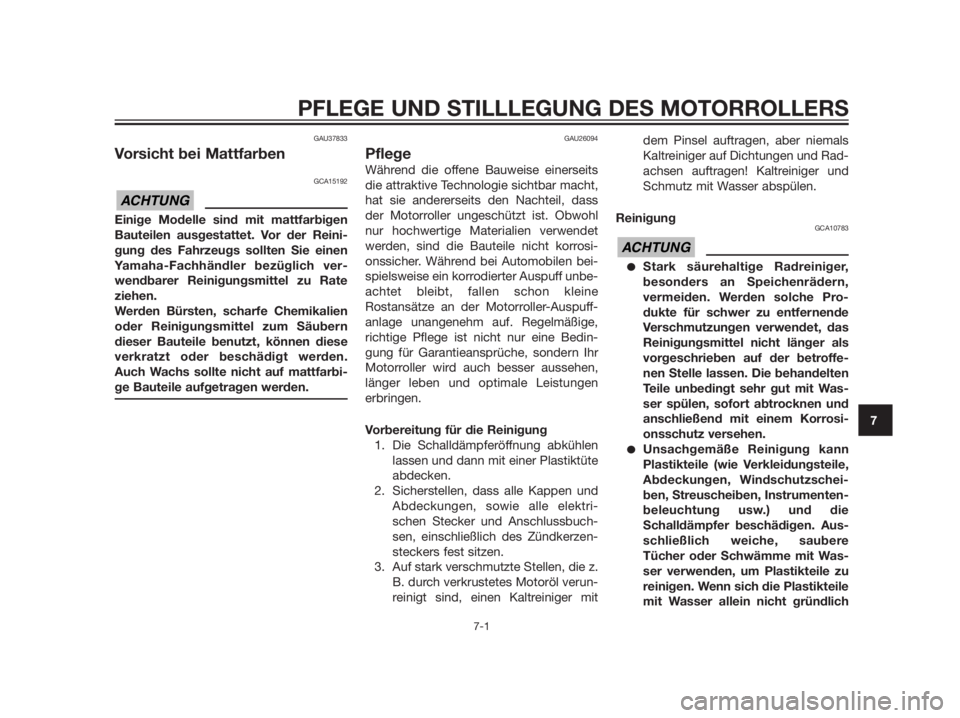

Vorsicht bei Mattfarben
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate
ziehen.
Werden Bürsten, scharfe Chemikalien
oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbi-
ge Bauteile aufgetragen werden.
GAU26094
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass
der Motorroller ungeschützt ist. Obwohl
nur hochwertige Materialien verwendet
werden, sind die Bauteile nicht korrosi-
onssicher. Während bei Automobilen bei-
spielsweise ein korrodierter Auspuff unbe-
achtet bleibt, fallen schon kleine
Rostansätze an der Motorroller-Auspuff-
anlage unangenehm auf. Regelmäßige,
richtige Pflege ist nicht nur eine Bedin-
gung für Garantieansprüche, sondern Ihr
Motorroller wird auch besser aussehen,
länger leben und optimale Leistungen
erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektri-
schen Stecker und Anschlussbuch-
sen, einschließlich des Zündkerzen-
steckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mitdem Pinsel auftragen, aber niemals
Kaltreiniger auf Dichtungen und Rad-
achsen auftragen! Kaltreiniger und
Schmutz mit Wasser abspülen.
Reinigung
GCA10783
Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche Pro-
dukte für schwer zu entfernende
Verschmutzungen verwendet, das
Reinigungsmittel nicht länger als
vorgeschrieben auf der betroffe-
nen Stelle lassen. Die behandelten
Teile unbedingt sehr gut mit Was-
ser spülen, sofort abtrocknen und
anschließend mit einem Korrosi-
onsschutz versehen.
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere
Tücher oder Schwämme mit Was-
ser verwenden, um Plastikteile zu
reinigen. Wenn sich die Plastikteile
mit Wasser allein nicht gründlich
ACHTUNG
ACHTUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-1
7
Page 84 of 96

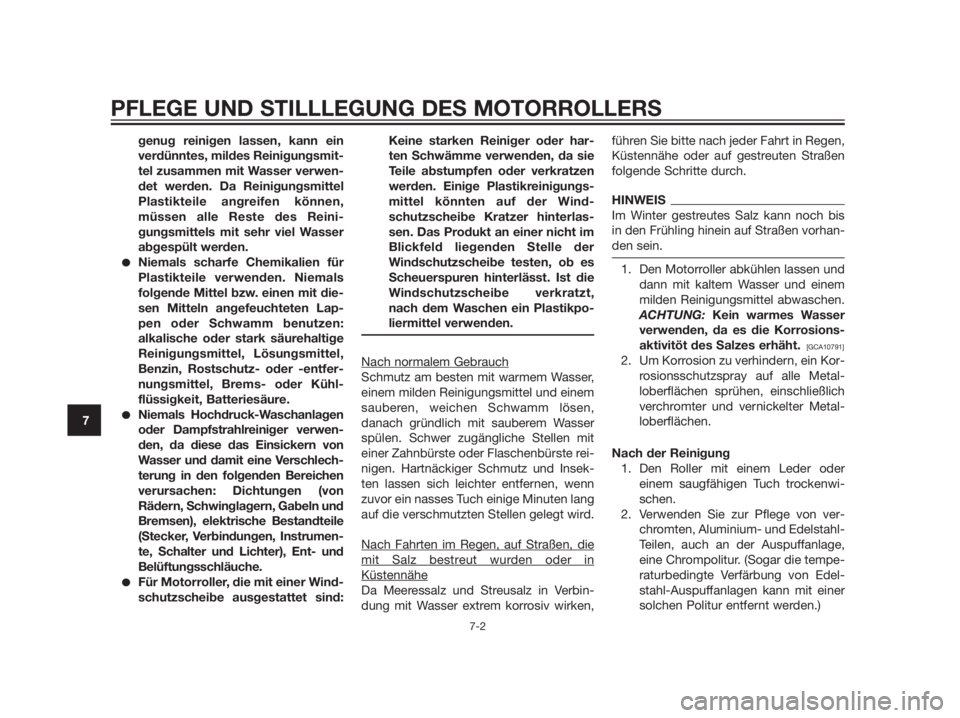

genug reinigen lassen, kann ein
verdünntes, mildes Reinigungsmit-
tel zusammen mit Wasser verwen-
det werden. Da Reinigungsmittel
Plastikteile angreifen können,
müssen alle Reste des Reini-
gungsmittels mit sehr viel Wasser
abgespült werden.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals
folgende Mittel bzw. einen mit die-
sen Mitteln angefeuchteten Lap-
pen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühl-
flüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von
Rädern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:Keine starken Reiniger oder har-
ten Schwämme verwenden, da sie
Teile abstumpfen oder verkratzen
werden. Einige Plastikreinigungs-
mittel könnten auf der Wind-
schutzscheibe Kratzer hinterlas-
sen. Das Produkt an einer nicht im
Blickfeld liegenden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt,
nach dem Waschen ein Plastikpo-
liermittel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen,
danach gründlich mit sauberem Wasser
spülen. Schwer zugängliche Stellen mit
einer Zahnbürste oder Flaschenbürste rei-
nigen. Hartnäckiger Schmutz und Insek-
ten lassen sich leichter entfernen, wenn
zuvor ein nasses Tuch einige Minuten lang
auf die verschmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS
Im Winter gestreutes Salz kann noch bis
in den Frühling hinein auf Straßen vorhan-
den sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:Kein warmes Wasser
verwenden, da es die Korrosions-
aktivitöt des Salzes erhäht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
7
Page 85 of 96
3. Alle Metalloberflächen müssen mit
einem Korrosionsschutzspray vor
Korrosion geschützt werden, auch
wenn sie verchromt oder vernickelt
sind.
4. Verwenden Sie Sprühöl als Univer-
salreiniger, um noch vorhandene
Restverschmutzungen zu entfernen.
5. Steinschläge und andere kleine
Lackschäden mit Farblack ausbes-
sern bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Ober-
flächen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
GWA10942
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust
führen.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und
einem milden Reinigungsmittel
abwaschen.
Vor einer Fahrt mit dem Motorrol-
ler die Bremsleistung und das Ver-
halten in Kurven testen.
GCA10800
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuss
abwischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einset-
zen, denn diese enthalten Schleif-
mittel, die eine dünne Schicht des
Lackes abtragen.
HINWEIS
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben
können beim Waschen, in regneri-
schem Wetter oder bei feuchten Kli-
mabedingungen beschlagen. Durch
kurzzeitiges Einschalten der Schein-
werfer kann die Feuchtigkeit von der
Streuscheibe entfernt werden.
GAU36561
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um ihn vor
Staub zu schützen.
GCA10820
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete
Garage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.
Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwesenheit
von Ammoniak) und Bereiche, in
denen starke Chemikalien gela-
gert werden, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere
Monate stilllegen, sollten folgende
Schutzvorkehrungen getroffen werden:
1. Folgen Sie allen Anweisungen im
Abschnitt “Pflege” in diesem Kapitel.
ACHTUNG
ACHTUNG
WARNUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
7
Page 86 of 96

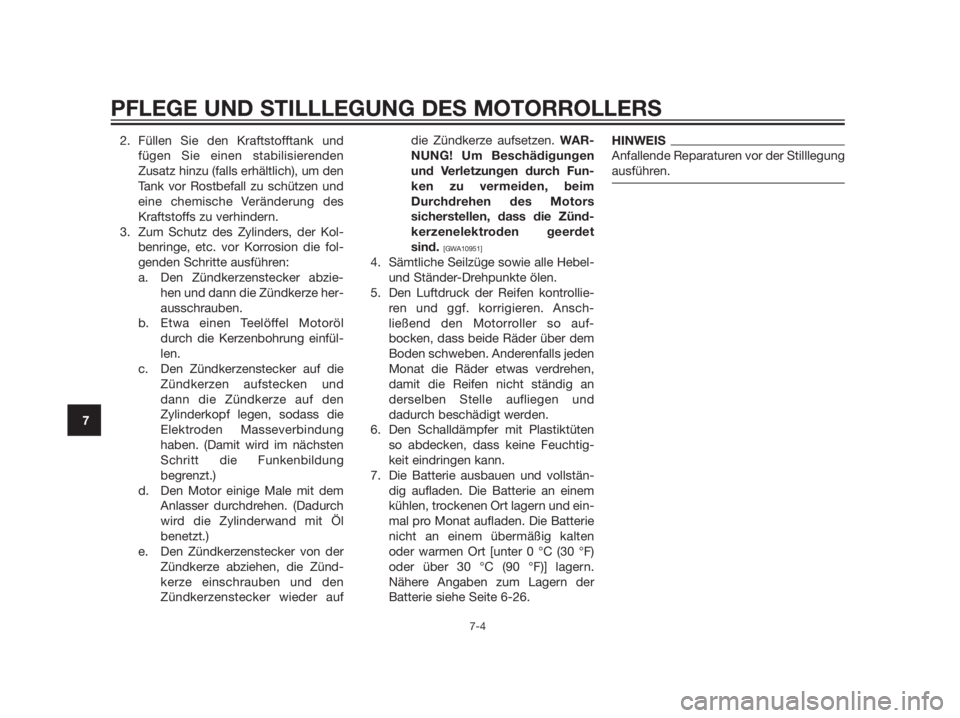

2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abzie-
hen und dann die Zündkerze her-
ausschrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und
dann die Zündkerze auf den
Zylinderkopf legen, sodass die
Elektroden Masseverbindung
haben. (Damit wird im nächsten
Schritt die Funkenbildung
begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl
benetzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder aufdie Zündkerze aufsetzen. WAR-
NUNG! Um Beschädigungen
und Verletzungen durch Fun-
ken zu vermeiden, beim
Durchdrehen des Motors
sicherstellen, dass die Zünd-
kerzenelektroden geerdet
sind.
[GWA10951]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollie-
ren und ggf. korrigieren. Ansch-
ließend den Motorroller so auf-
bocken, dass beide Räder über dem
Boden schweben. Anderenfalls jeden
Monat die Räder etwas verdrehen,
damit die Reifen nicht ständig an
derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Den Schalldämpfer mit Plastiktüten
so abdecken, dass keine Feuchtig-
keit eindringen kann.
7. Die Batterie ausbauen und vollstän-
dig aufladen. Die Batterie an einem
kühlen, trockenen Ort lagern und ein-
mal pro Monat aufladen. Die Batterie
nicht an einem übermäßig kalten
oder warmen Ort [unter 0 °C (30 °F)
oder über 30 °C (90 °F)] lagern.
Nähere Angaben zum Lagern der
Batterie siehe Seite 6-26.
HINWEIS
Anfallende Reparaturen vor der Stilllegung
ausführen.
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
7
Page 87 of 96

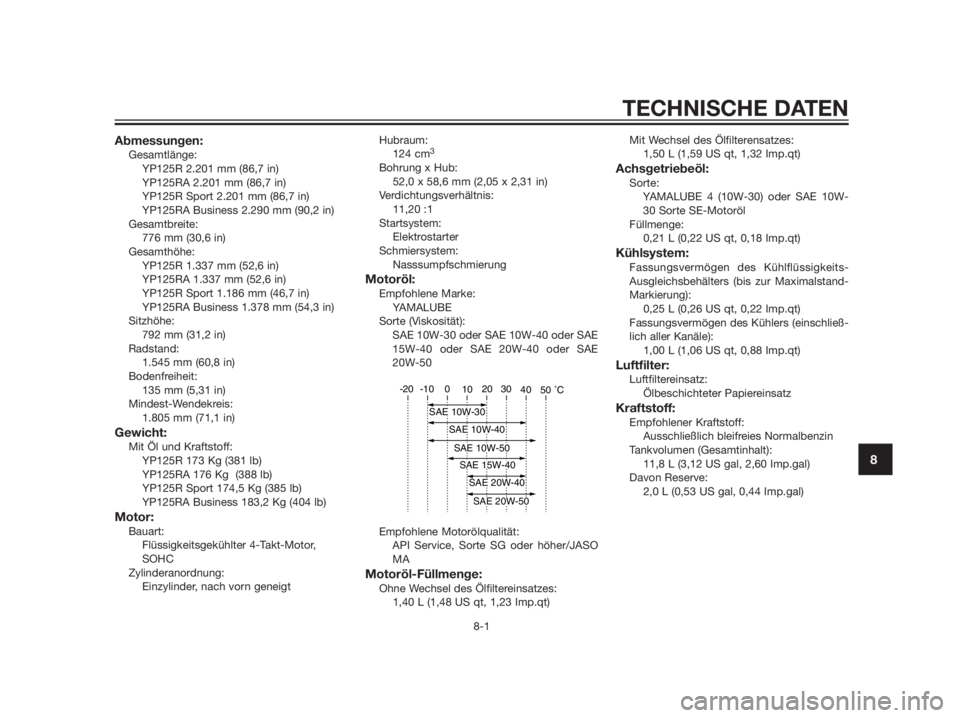

Abmessungen:Gesamtlänge:
YP125R 2.201 mm (86,7 in)
YP125RA 2.201 mm (86,7 in)
YP125R Sport 2.201 mm (86,7 in)
YP125RA Business 2.290 mm (90,2 in)
Gesamtbreite:
776 mm (30,6 in)
Gesamthöhe:
YP125R 1.337 mm (52,6 in)
YP125RA 1.337 mm (52,6 in)
YP125R Sport 1.186 mm (46,7 in)
YP125RA Business 1.378 mm (54,3 in)
Sitzhöhe:
792 mm (31,2 in)
Radstand:
1.545 mm (60,8 in)
Bodenfreiheit:
135 mm (5,31 in)
Mindest-Wendekreis:
1.805 mm (71,1 in)
Gewicht:Mit Öl und Kraftstoff:
YP125R 173 Kg (381 lb)
YP125RA 176 Kg (388 lb)
YP125R Sport 174,5 Kg (385 lb)
YP125RA Business 183,2 Kg (404 lb)
Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor,
SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigtHubraum:
124 cm
3
Bohrung x Hub:
52,0 x 58,6 mm (2,05 x 2,31 in)
Verdichtungsverhältnis:
11,20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE
20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:Ohne Wechsel des Ölfiltereinsatzes:
1,40 L (1,48 US qt, 1,23 Imp.qt)Mit Wechsel des Ölfilterensatzes:
1,50 L (1,59 US qt, 1,32 Imp.qt)
Achsgetriebeöl:Sorte:
YAMALUBE 4 (10W-30) oder SAE 10W-
30 Sorte SE-Motoröl
Füllmenge:
0,21 L (0,22 US qt, 0,18 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0,25 L (0,26 US qt, 0,22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
11,8 L (3,12 US gal, 2,60 Imp.gal)
Davon Reserve:
2,0 L (0,53 US gal, 0,44 Imp.gal)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
TECHNISCHE DATEN
8-1
8
Page 88 of 96

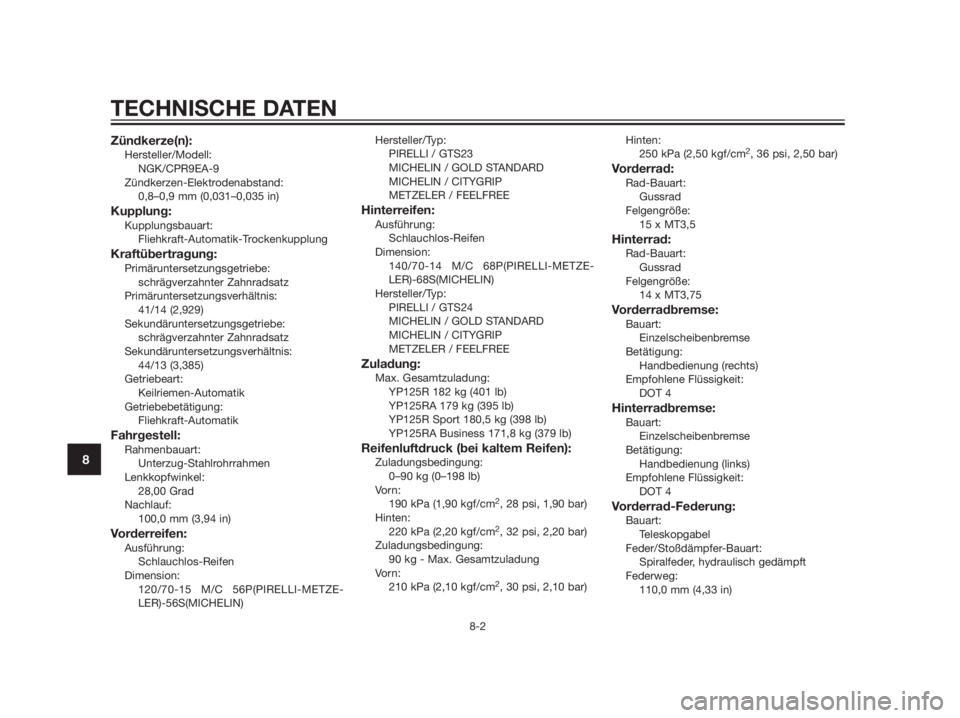

Zündkerze(n):Hersteller/Modell:
NGK/CPR9EA-9
Zündkerzen-Elektrodenabstand:
0,8–0,9 mm (0,031–0,035 in)
Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
41/14 (2,929)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
44/13 (3,385)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
28,00 Grad
Nachlauf:
100,0 mm (3,94 in)
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)Hersteller/Typ:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN)
Hersteller/Typ:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Zuladung:Max. Gesamtzuladung:
YP125R 182 kg (401 lb)
YP125RA 179 kg (395 lb)
YP125R Sport 180,5 kg (398 lb)
YP125RA Business 171,8 kg (379 lb)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vo r n :
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Hinten:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Zuladungsbedingung:
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)Hinten:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3,5
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3,75
Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110,0 mm (4,33 in)
TECHNISCHE DATEN
8-2
8
Page 89 of 96

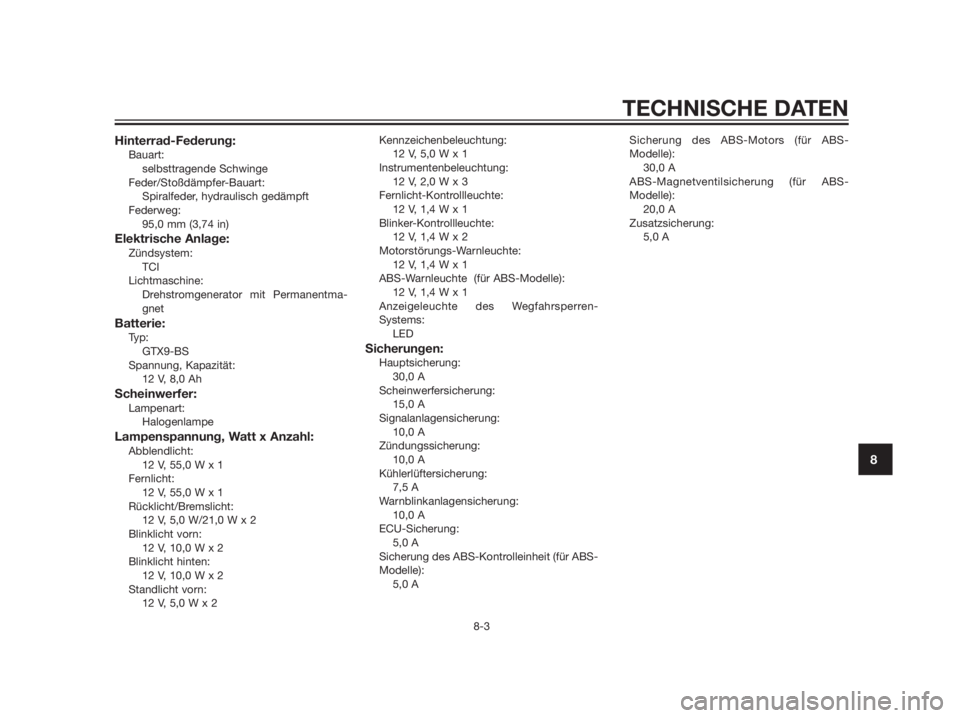

Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
95,0 mm (3,74 in)
Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:Typ:
GTX9-BS
Spannung, Kapazität:
12 V, 8,0 Ah
Scheinwerfer:Lampenart:
Halogenlampe
Lampenspannung, Watt x Anzahl:Abblendlicht:
12 V, 55,0 W x 1
Fernlicht:
12 V, 55,0 W x 1
Rücklicht/Bremslicht:
12 V, 5,0 W/21,0 W x 2
Blinklicht vorn:
12 V, 10,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Standlicht vorn:
12 V, 5,0 W x 2Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
12 V, 2,0 W x 3
Fernlicht-Kontrollleuchte:
12 V, 1,4 W x 1
Blinker-Kontrollleuchte:
12 V, 1,4 W x 2
Motorstörungs-Warnleuchte:
12 V, 1,4 W x 1
ABS-Warnleuchte (für ABS-Modelle):
12 V, 1,4 W x 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
10,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
7,5 A
Warnblinkanlagensicherung:
10,0 A
ECU-Sicherung:
5,0 A
Sicherung des ABS-Kontrolleinheit (für ABS-
Modelle):
5,0 ASicherung des ABS-Motors (für ABS-
Modelle):
30,0 A
ABS-Magnetventilsicherung (für ABS-
Modelle):
20,0 A
Zusatzsicherung:
5,0 A
TECHNISCHE DATEN
8-3
8
Page 90 of 96

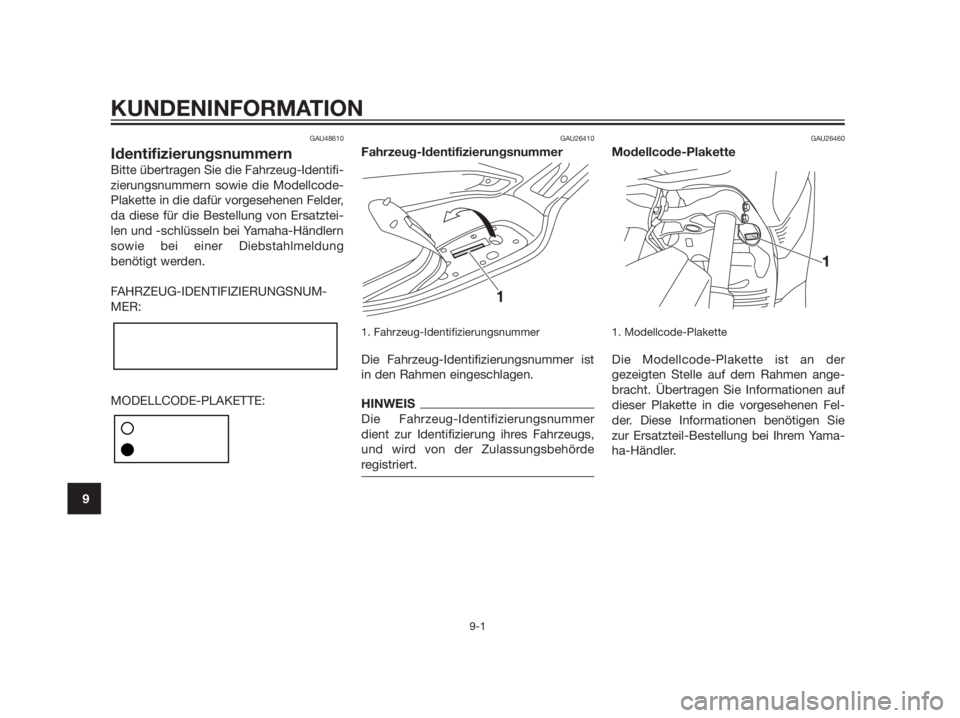

GAU48610
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatztei-
len und -schlüsseln bei Yamaha-Händlern
sowie bei einer Diebstahlmeldung
benötigt werden.
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
in den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahrzeugs,
und wird von der Zulassungsbehörde
registriert.
GAU26460
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist an der
gezeigten Stelle auf dem Rahmen ange-
bracht. Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem Yama-
ha-Händler.
1
KUNDENINFORMATION
9-1
9
