YAMAHA XMAX 125 2012 Betriebsanleitungen (in German)

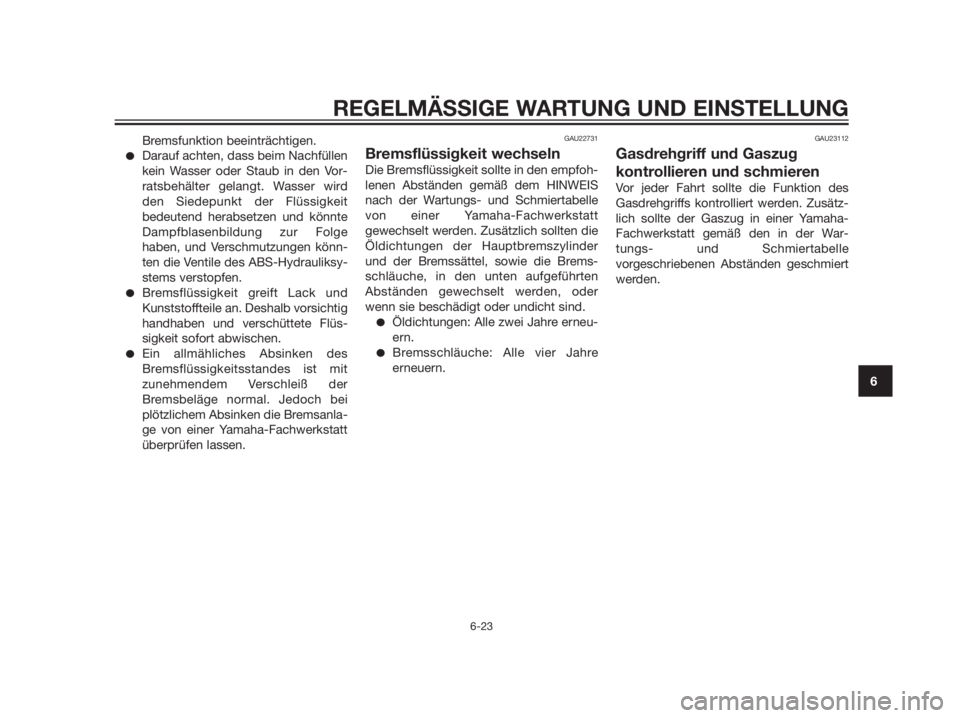

Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird
den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfblasenbildung zur Folge
haben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydrauliksy-
stems verstopfen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüs-
sigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Bremsanla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß dem HINWEIS
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt
gewechselt werden. Zusätzlich sollten die
Öldichtungen der Hauptbremszylinder
und der Bremssättel, sowie die Brems-
schläuche, in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre
erneuern.
GAU23112
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zusätz-
lich sollte der Gaszug in einer Yamaha-
Fachwerkstatt gemäß den in der War-
tungs- und Schmiertabelle
vorgeschriebenen Abständen geschmiert
werden.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6

GAU23172

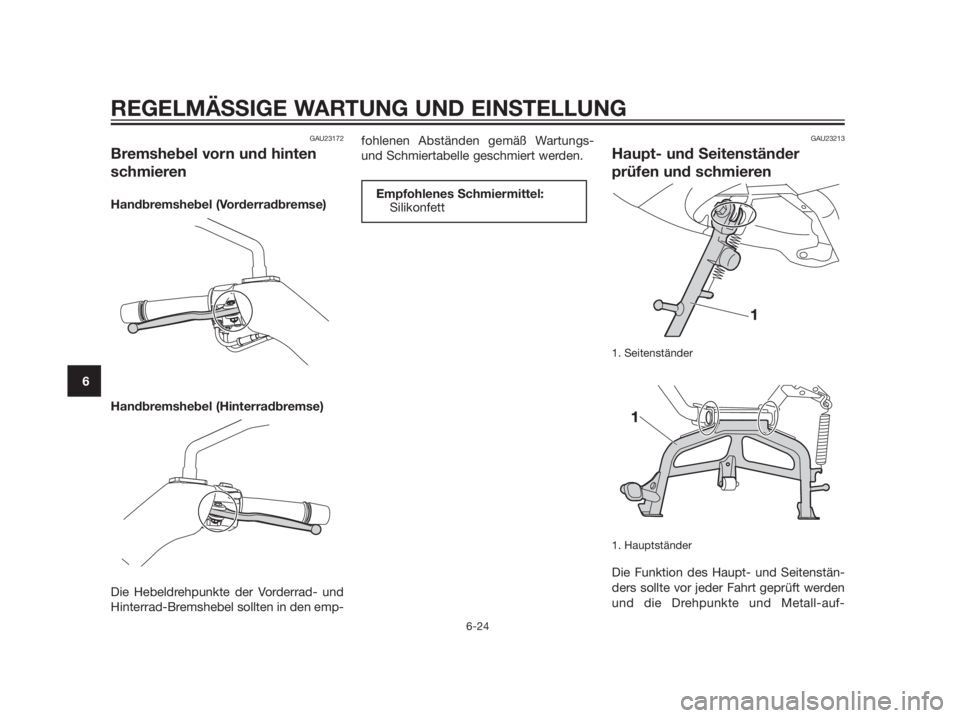

Bremshebel vorn und hinten
schmieren
Handbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geschmiert werden.
GAU23213
Haupt- und Seitenständer
prüfen und schmieren
1. Seitenständer
1. Hauptständer
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-
Empfohlenes Schmiermittel:
Silikonfett
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6

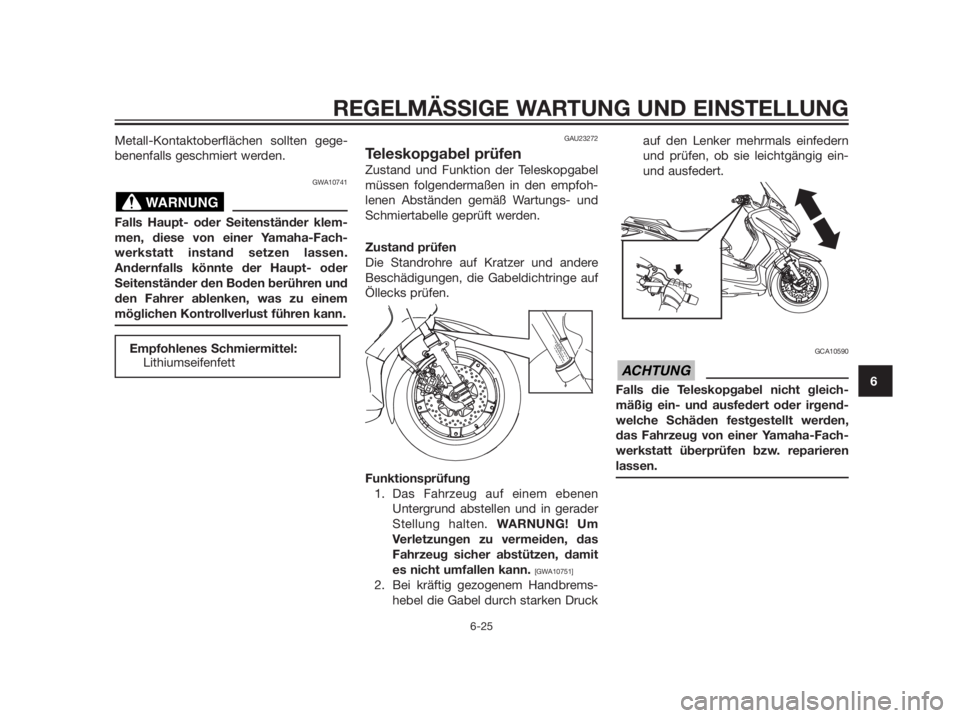

Metall-Kontaktoberflächen sollten gege-
benenfalls geschmiert werden.
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fach-
werkstatt instand setzen lassen.
Andernfalls könnte der Haupt- oder
Seitenständer den Boden berühren und
den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druckauf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GCA10590
Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen bzw. reparieren
lassen.
ACHTUNG
Empfohlenes Schmiermittel:
Lithiumseifenfett
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6

GAU45511

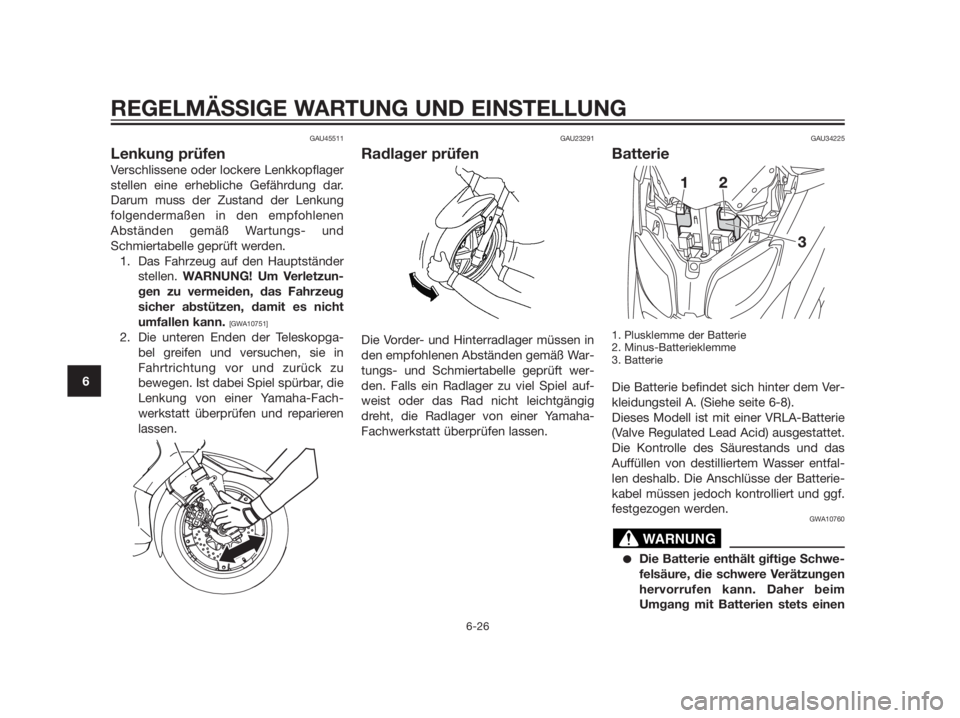

Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug
sicher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopga-
bel greifen und versuchen, sie in
Fahrtrichtung vor und zurück zu
bewegen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und reparieren
lassen.
GAU23291
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den. Falls ein Radlager zu viel Spiel auf-
weist oder das Rad nicht leichtgängig
dreht, die Radlager von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU34225
Batterie
1. Plusklemme der Batterie
2. Minus-Batterieklemme
3. Batterie
Die Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe seite 6-8).
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfal-
len deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
WARNUNG
REGELM

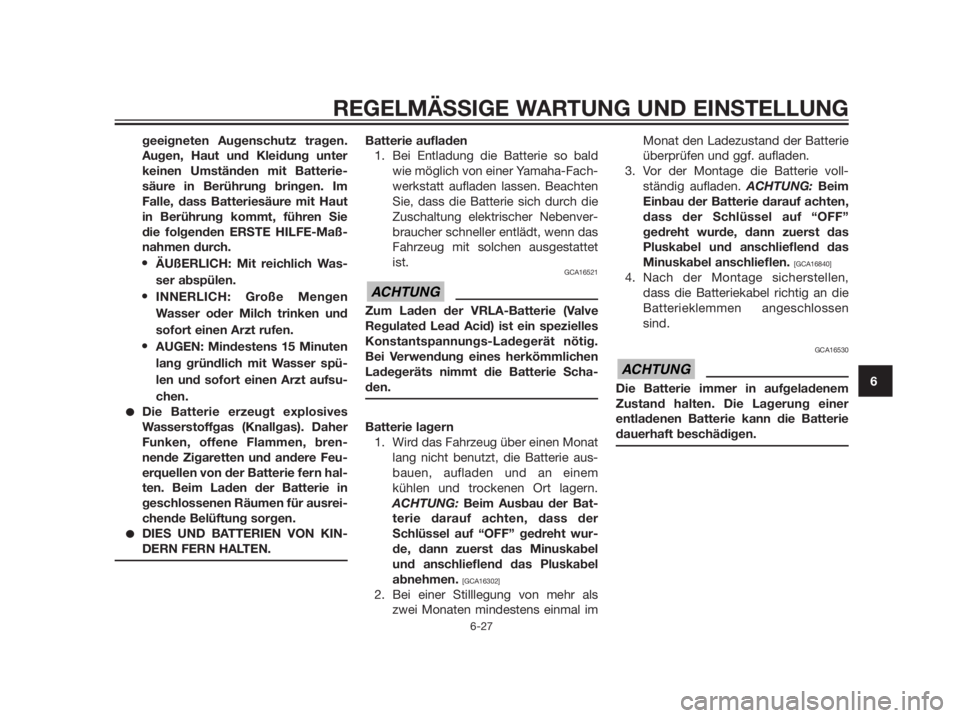

geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batterie-
säure in Berührung bringen. Im
Falle, dass Batteriesäure mit Haut
in Berührung kommt, führen Sie
die folgenden ERSTE HILFE-Maß-
nahmen durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere Feu-
erquellen von der Batterie fern hal-
ten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
1. Bei Entladung die Batterie so bald
wie möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet
ist.
GCA16521
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem
kühlen und trockenen Ort lagern.
ACHTUNG: Beim Ausbau der Bat-
terie darauf achten, dass der
Schlüssel auf “OFF” gedreht wur-
de, dann zuerst das Minuskabel
und anschlieflend das Pluskabel
abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal imMonat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
3. Vor der Montage die Batterie voll-
ständig aufladen. ACHTUNG: Beim
Einbau der Batterie darauf achten,
dass der Schlüssel auf “OFF”
gedreht wurde, dann zuerst das
Pluskabel und anschlieflend das
Minuskabel anschlieflen.
[GCA16840]
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
GCA16530
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
ACHTUNG
ACHTUNG
REGELM

GAUS1870

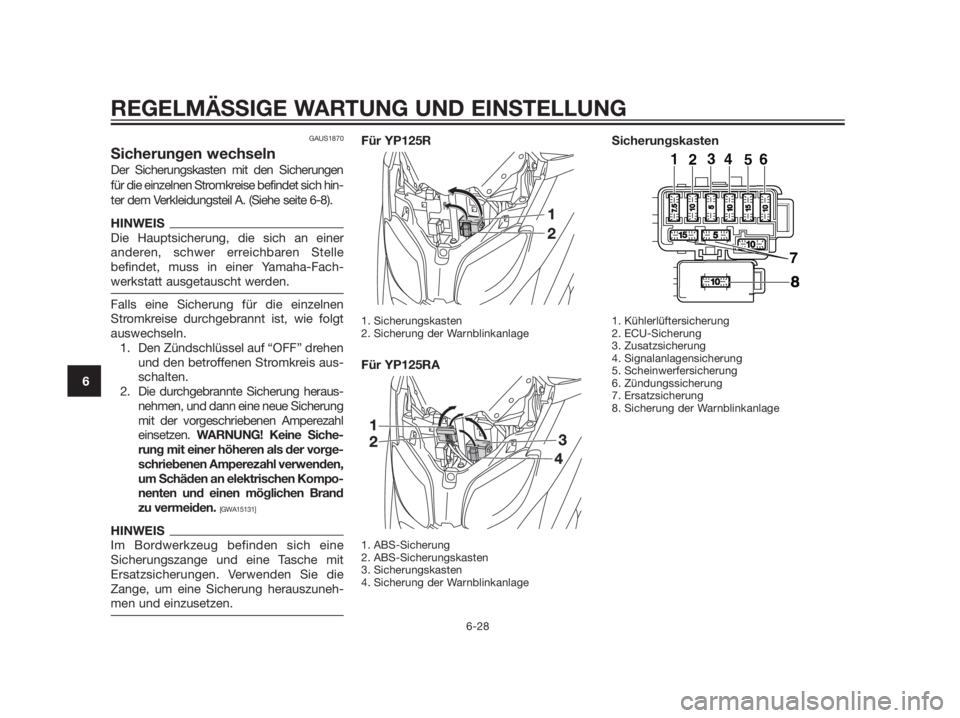

Sicherungen wechseln
Der Sicherungskasten mit den Sicherungen
für die einzelnen Stromkreise befindet sich hin-
ter dem Verkleidungsteil A. (Siehe seite 6-8).
HINWEIS
Die Hauptsicherung, die sich an einer
anderen, schwer erreichbaren Stelle
befindet, muss in einer Yamaha-Fach-
werkstatt ausgetauscht werden.
Falls eine Sicherung für die einzelnen
Stromkreise durchgebrannt ist, wie folgt
auswechseln.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung heraus-
nehmen, und dann eine neue Sicherung
mit der vorgeschriebenen Amperezahl
einsetzen. WARNUNG! Keine Siche-
rung mit einer höheren als der vorge-
schriebenen Amperezahl verwenden,
um Schäden an elektrischen Kompo-
nenten und einen möglichen Brand
zu vermeiden.
[GWA15131]
HINWEIS
Im Bordwerkzeug befinden sich eine
Sicherungszange und eine Tasche mit
Ersatzsicherungen. Verwenden Sie die
Zange, um eine Sicherung herauszuneh-
men und einzusetzen.
Für YP125R
1. Sicherungskasten
2. Sicherung der Warnblinkanlage
Für YP125RA
1. ABS-Sicherung
2. ABS-Sicherungskasten
3. Sicherungskasten
4. Sicherung der Warnblinkanlage
Sicherungskasten
1. Kühlerlüftersicherung
2. ECU-Sicherung
3. Zusatzsicherung
4. Signalanlagensicherung
5. Scheinwerfersicherung
6. Zündungssicherung
7. Ersatzsicherung
8. Sicherung der Warnblinkanlage
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6

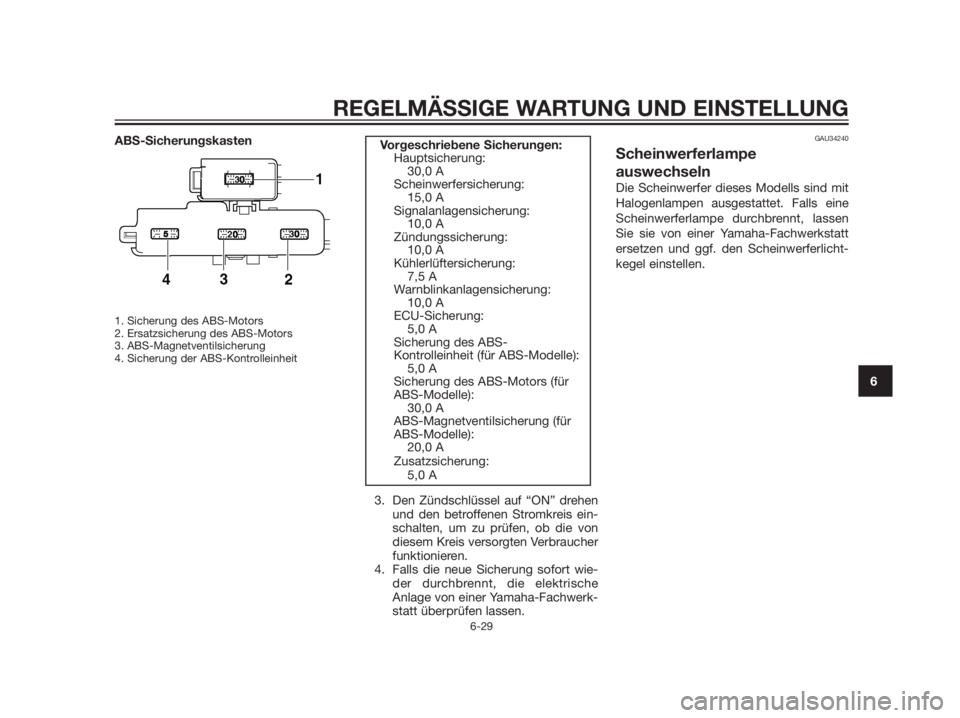

ABS-Sicherungskasten
1. Sicherung des ABS-Motors
2. Ersatzsicherung des ABS-Motors
3. ABS-Magnetventilsicherung
4. Sicherung der ABS-Kontrolleinheit
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fachwerk-
statt überprüfen lassen.
GAU34240
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt
ersetzen und ggf. den Scheinwerferlicht-
kegel einstellen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
10,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
7,5 A
Warnblinkanlagensicherung:
10,0 A
ECU-Sicherung:
5,0 A
Sicherung des ABS-
Kontrolleinheit (für ABS-Modelle):
5,0 A
Sicherung des ABS-Motors (für
ABS-Modelle):
30,0 A
ABS-Magnetventilsicherung (für
ABS-Modelle):
20,0 A
Zusatzsicherung:
5,0 A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6

GAU43051

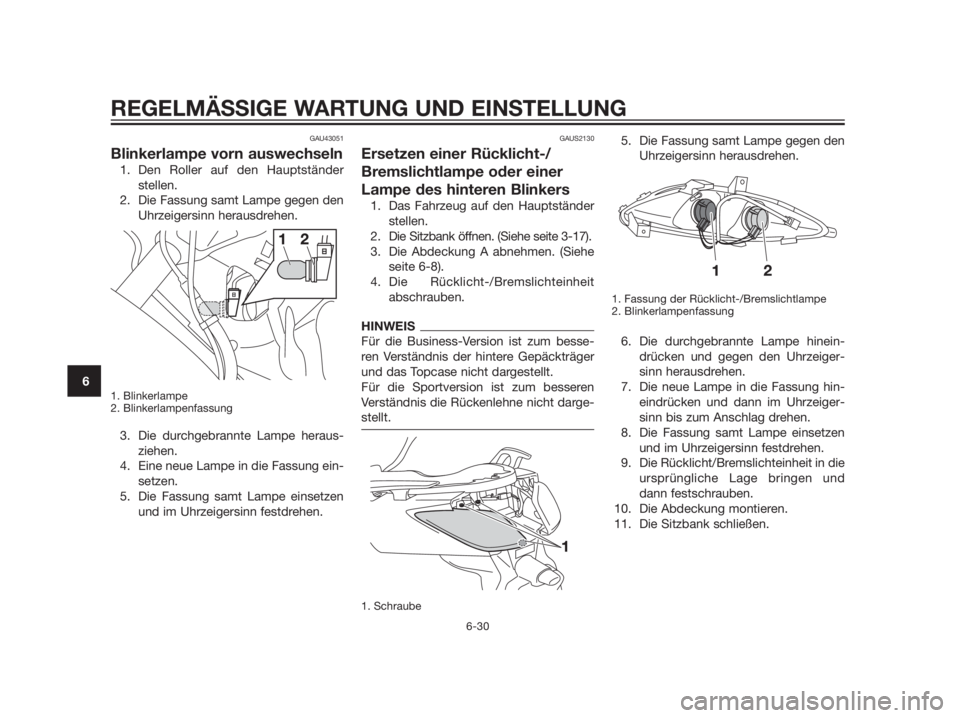

Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer
stellen.
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampe
2. Blinkerlampenfassung
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
GAUS2130
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Sitzbank öffnen. (Siehe seite 3-17).
3. Die Abdeckung A abnehmen. (Siehe
seite 6-8).
4. Die Rücklicht-/Bremslichteinheit
abschrauben.
HINWEIS
Für die Business-Version ist zum besse-
ren Verständnis der hintere Gepäckträger
und das Topcase nicht dargestellt.
Für die Sportversion ist zum besseren
Verständnis die Rückenlehne nicht darge-
stellt.
1. Schraube
5. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Fassung der Rücklicht-/Bremslichtlampe
2. Blinkerlampenfassung
6. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
7. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
8. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
9. Die Rücklicht/Bremslichteinheit in die
ursprüngliche Lage bringen und
dann festschrauben.
10. Die Abdeckung montieren.
11. Die Sitzbank schließen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6

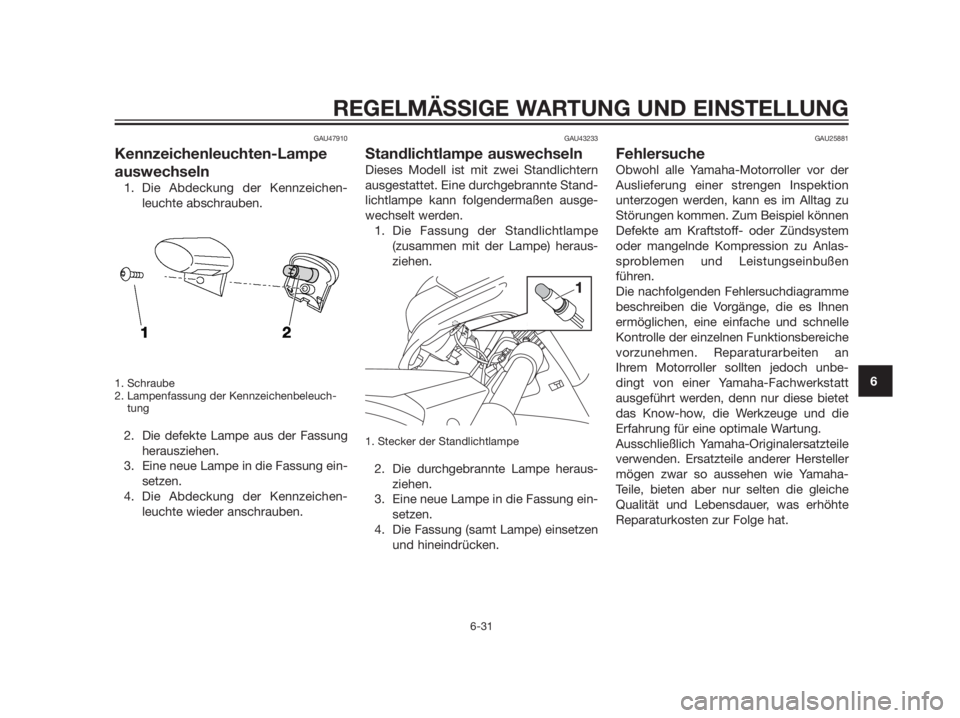

GAU47910
Kennzeichenleuchten-Lampe
auswechseln
1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
1. Schraube
2. Lampenfassung der Kennzeichenbeleuch-
tung
2. Die defekte Lampe aus der Fassung
herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Abdeckung der Kennzeichen-
leuchte wieder anschrauben.
GAU43233
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Fassung der Standlichtlampe
(zusammen mit der Lampe) heraus-
ziehen.
1. Stecker der Standlichtlampe
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAU25881
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorroller sollten jedoch unbe-
dingt von einer Yamaha-Fachwerkstatt
ausgeführt werden, denn nur diese bietet
das Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.


REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6

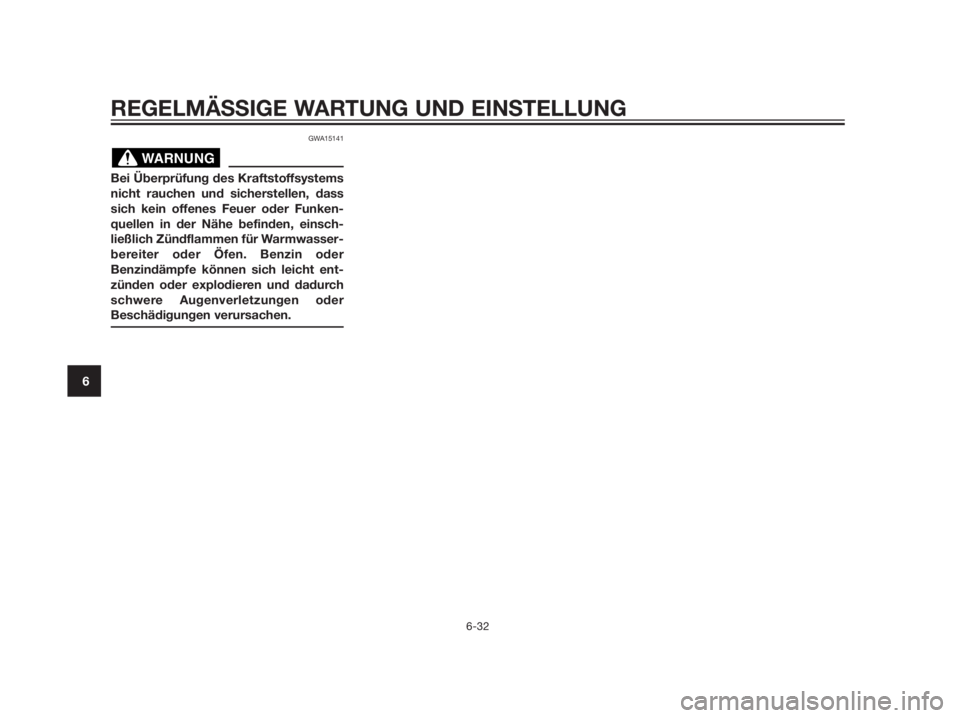

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
WARNUNG
REGELM
