YAMAHA XMAX 125 2012 Instructieboekje (in Dutch)

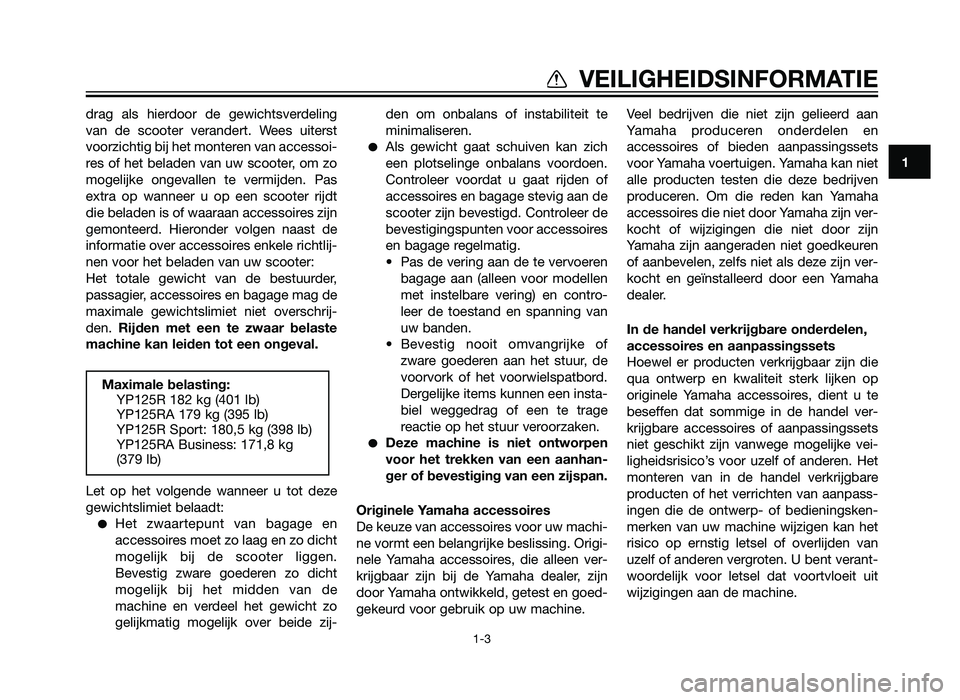

drag als hierdoor de gewichtsverdeling
van de scooter verandert. Wees uiterst
voorzichtig bij het monteren van accessoi-
res of het beladen van uw scooter, om zo
mogelijke ongevallen te vermijden. Pas
extra op wanneer u op een scooter rijdt
die beladen is of waaraan accessoires zijn
gemonteerd. Hieronder volgen naast de
informatie over accessoires enkele richtlij-
nen voor het beladen van uw scooter:
Het totale gewicht van de bestuurder,
passagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze
gewichtslimiet belaadt:
Het zwaartepunt van bagage en
accessoires moet zo laag en zo dicht
mogelijk bij de scooter liggen.
Bevestig zware goederen zo dicht
mogelijk bij het midden van de
machine en verdeel het gewicht zo
gelijkmatig mogelijk over beide zij- den om onbalans of instabiliteit te
minimaliseren.
Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of
accessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren bagage aan (alleen voor modellen
met instelbare vering) en contro-
leer de toestand en spanning van
uw banden.
• Bevestig nooit omvangrijke of zware goederen aan het stuur, de
voorvork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage
reactie op het stuur veroorzaken.
Deze machine is niet ontworpen
voor het trekken van een aanhan-
ger of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen ver-
krijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine. Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en
accessoires of bieden aanpassingssets
voor Yamaha voertuigen. Yamaha kan niet
alle producten testen die deze bedrijven
produceren. Om die reden kan Yamaha
accessoires die niet door Yamaha zijn ver-
kocht of wijzigingen die niet door zijn
Yamaha zijn aangeraden niet goedkeuren
of aanbevelen, zelfs niet als deze zijn ver-
kocht en geïnstalleerd door een Yamaha
dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op
originele Yamaha accessoires, dient u te
beseffen dat sommige in de handel ver-
krijgbare accessoires of aanpassingssets
niet geschikt zijn vanwege mogelijke vei-
ligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare
producten of het verrichten van aanpass-
ingen die de ontwerp- of bedieningsken-
merken van uw machine wijzigen kan het
risico op ernstig letsel of overlijden van
uzelf of anderen vergroten. U bent verant-
woordelijk voor letsel dat voortvloeit uit
wijzigingen aan de machine.
Maximale belasting:
YP125R 182 kg (401 lb)
YP125RA 179 kg (395 lb)
YP125R Sport: 180,5 kg (398 lb)
YP125RA Business: 171,8 kg
(379 lb)
1
VEILIGHEIDSINFORMATIE
1-3
39D-F819D-D4 16/11/11 10:12 Página 11
2AB-F819D-D1.indd 1131/07/12 11:23

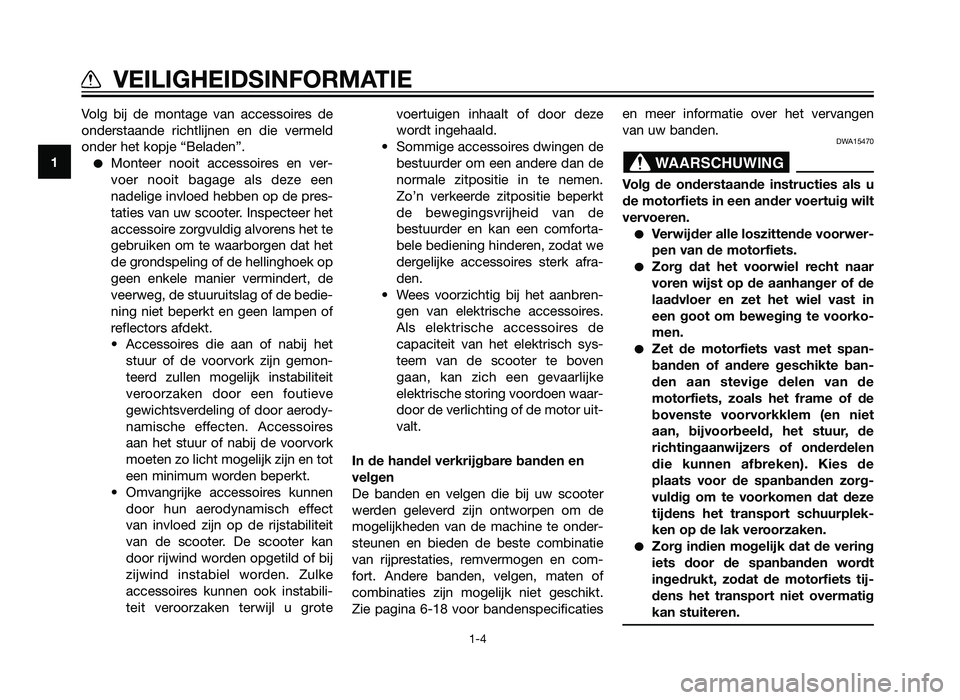

Volg bij de montage van accessoires de
onderstaande richtlijnen en die vermeld
onder het kopje “Beladen”.
Monteer nooit accessoires en ver-
voer nooit bagage als deze een
nadelige invloed hebben op de pres-
taties van uw scooter. Inspecteer het
accessoire zorgvuldig alvorens het te
gebruiken om te waarborgen dat het
de grondspeling of de hellinghoek op
geen enkele manier vermindert, de
veerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect
van invloed zijn op de rijstabiliteit
van de scooter. De scooter kan
door rijwind worden opgetild of bij
zijwind instabiel worden. Zulke
accessoires kunnen ook instabili-
teit veroorzaken terwijl u grote voertuigen inhaalt of door deze
wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen.
Zo’n verkeerde zitpositie beperkt
de bewegingsvrijheid van de
bestuurder en kan een comforta-
bele bediening hinderen, zodat we
dergelijke accessoires sterk afra-
den.
• Wees voorzichtig bij het aanbren- gen van elektrische accessoires.
Als elektrische accessoires de
capaciteit van het elektrisch sys-
teem van de scooter te boven
gaan, kan zich een gevaarlijke
elektrische storing voordoen waar-
door de verlichting of de motor uit-
valt.
In de handel verkrijgbare banden en
velgen
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de
mogelijkheden van de machine te onder-
steunen en bieden de beste combinatie
van rijprestaties, remvermogen en com-
fort. Andere banden, velgen, maten of
combinaties zijn mogelijk niet geschikt.
Zie pagina 6-18 voor bandenspecificaties en meer informatie over het vervangen
van uw banden.
DWA15470
Volg de onderstaande instructies als u
de motorfiets in een ander voertuig wilt
vervoeren.
Verwijder alle loszittende voorwer-
pen van de motorfiets.
Zorg dat het voorwiel recht naar
voren wijst op de aanhanger of de
laadvloer en zet het wiel vast in
een goot om beweging te voorko-
men.
Zet de motorfiets vast met span-
banden of andere geschikte ban-
den aan stevige delen van de
motorfiets, zoals het frame of de
bovenste voorvorkklem (en niet
aan, bijvoorbeeld, het stuur, de
richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de
plaats voor de spanbanden zorg-
vuldig om te voorkomen dat deze
tijdens het transport schuurplek-
ken op de lak veroorzaken.
Zorg indien mogelijk dat de vering
iets door de spanbanden wordt
ingedrukt, zodat de motorfiets tij-
dens het transport niet overmatig
kan stuiteren.
WAARSCHUWING1
VEILIGHEIDSINFORMATIE
1-4
39D-F819D-D4 16/11/11 10:12 Página 12
2AB-F819D-D1.indd 1231/07/12 11:23

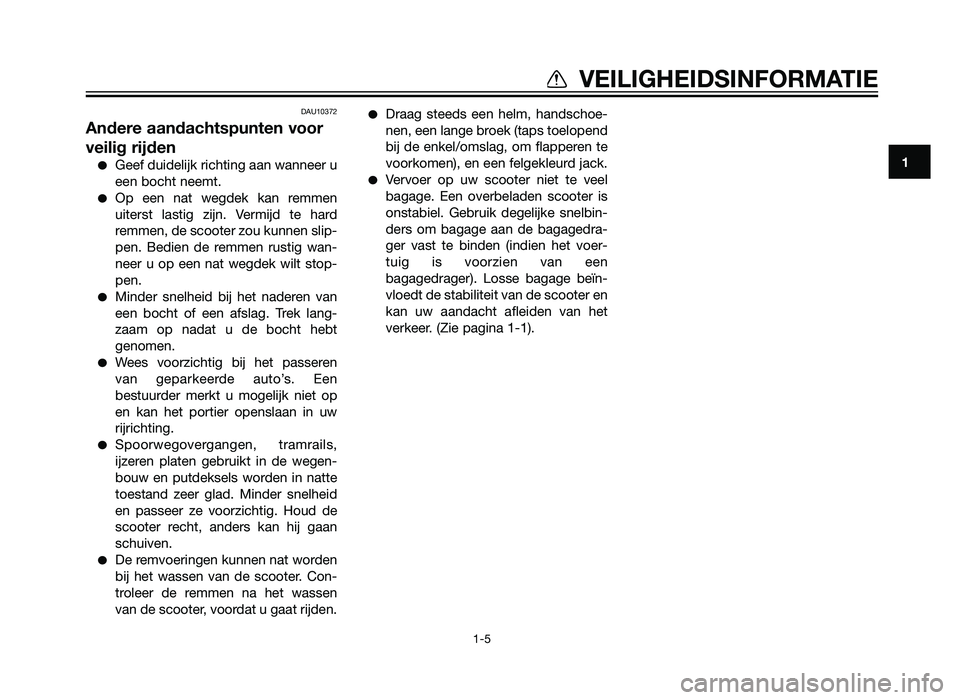

DAU10372
Andere aandachtspunten voor
veilig rijden
Geef duidelijk richting aan wanneer u
een bocht neemt.
Op een nat wegdek kan remmen
uiterst lastig zijn. Vermijd te hard
remmen, de scooter zou kunnen slip-
pen. Bedien de remmen rustig wan-
neer u op een nat wegdek wilt stop-
pen.
Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt
genomen.
Wees voorzichtig bij het passeren
van geparkeerde auto’s. Een
bestuurder merkt u mogelijk niet op
en kan het portier openslaan in uw
rijrichting.
Spoorwegovergangen, tramrails,
ijzeren platen gebruikt in de wegen-
bouw en putdeksels worden in natte
toestand zeer glad. Minder snelheid
en passeer ze voorzichtig. Houd de
scooter recht, anders kan hij gaan
schuiven.
De remvoeringen kunnen nat worden
bij het wassen van de scooter. Con-
troleer de remmen na het wassen
van de scooter, voordat u gaat rijden.
Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
Vervoer op uw scooter niet te veel
bagage. Een overbeladen scooter is
onstabiel. Gebruik degelijke snelbin-
ders om bagage aan de bagagedra-
ger vast te binden (indien het voer-
tuig is voorzien van een
bagagedrager). Losse bagage beïn-
vloedt de stabiliteit van de scooter en
kan uw aandacht afleiden van het
verkeer. (Zie pagina 1-1).
1
VEILIGHEIDSINFORMATIE
1-5
39D-F819D-D4 16/11/11 10:12 Página 13
2AB-F819D-D1.indd 1331/07/12 11:23

DAU10410

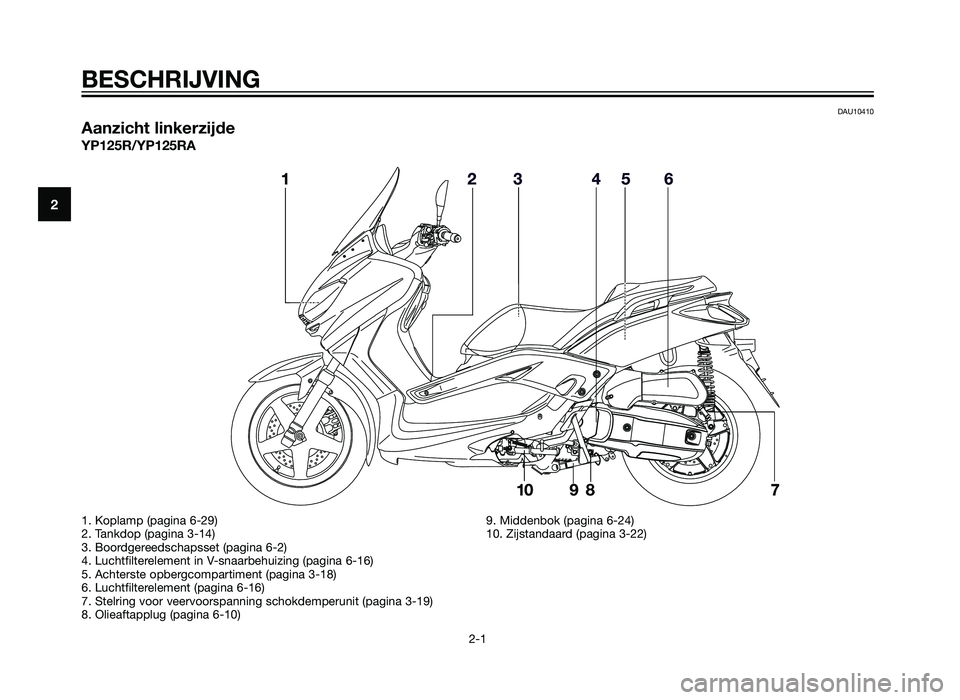

Aanzicht linkerzijde
YP125R/YP125RA
BESCHRIJVING
2-1
2
1. Koplamp (pagina 6-29)
2. Tankdop (pagina 3-14)
3. Boordgereedschapsset (pagina 6-2)
4. Luchtfilterelement in V-snaarbehuizing (pagina 6-16)
5. Achterste opbergcompartiment (pagina 3-18)
6. Luchtfilterelement (pagina 6-16)
7. Stelring voor veervoorspanning schokdemperunit (pagina 3-19)
8. Olieaftapplug (pagina 6-10)9. Middenbok (pagina 6-24)
10. Zijstandaard (pagina 3-22)
39D-F819D-D4 16/11/11 10:12 Página 14
2AB-F819D-D1.indd 1431/07/12 11:23

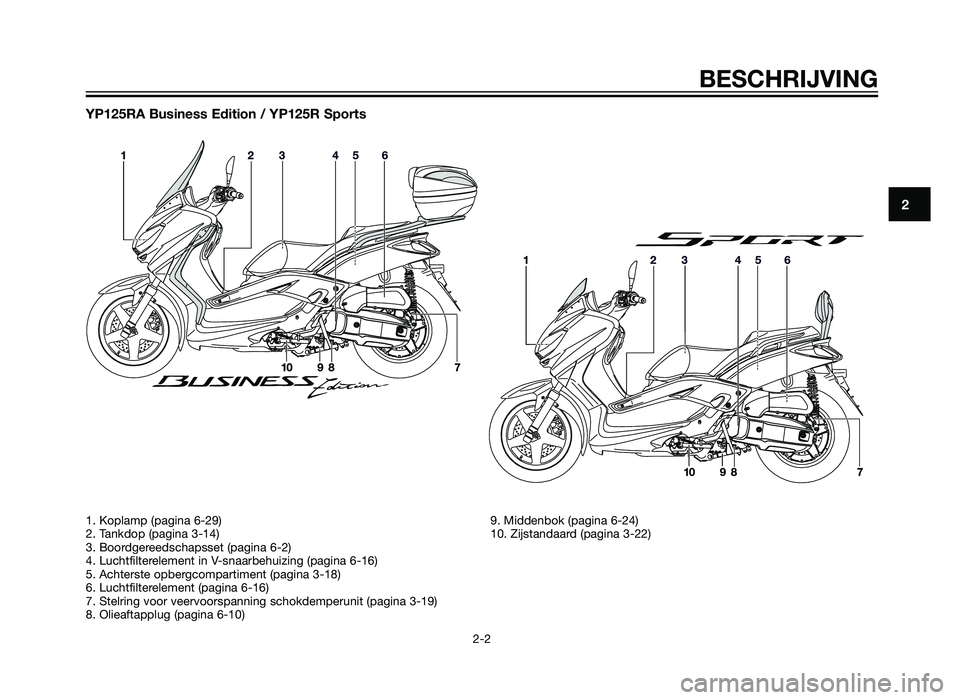

YP125RA Business Edition / YP125R Sports
BESCHRIJVING
2-2
2
1. Koplamp (pagina 6-29)
2. Tankdop (pagina 3-14)
3. Boordgereedschapsset (pagina 6-2)
4. Luchtfilterelement in V-snaarbehuizing (pagina 6-16)
5. Achterste opbergcompartiment (pagina 3-18)
6. Luchtfilterelement (pagina 6-16)
7. Stelring voor veervoorspanning schokdemperunit (pagina 3-19)
8. Olieaftapplug (pagina 6-10)9. Middenbok (pagina 6-24)
10. Zijstandaard (pagina 3-22)
39D-F819D-D4 16/11/11 10:12 Página 15
2AB-F819D-D1.indd 1531/07/12 11:23

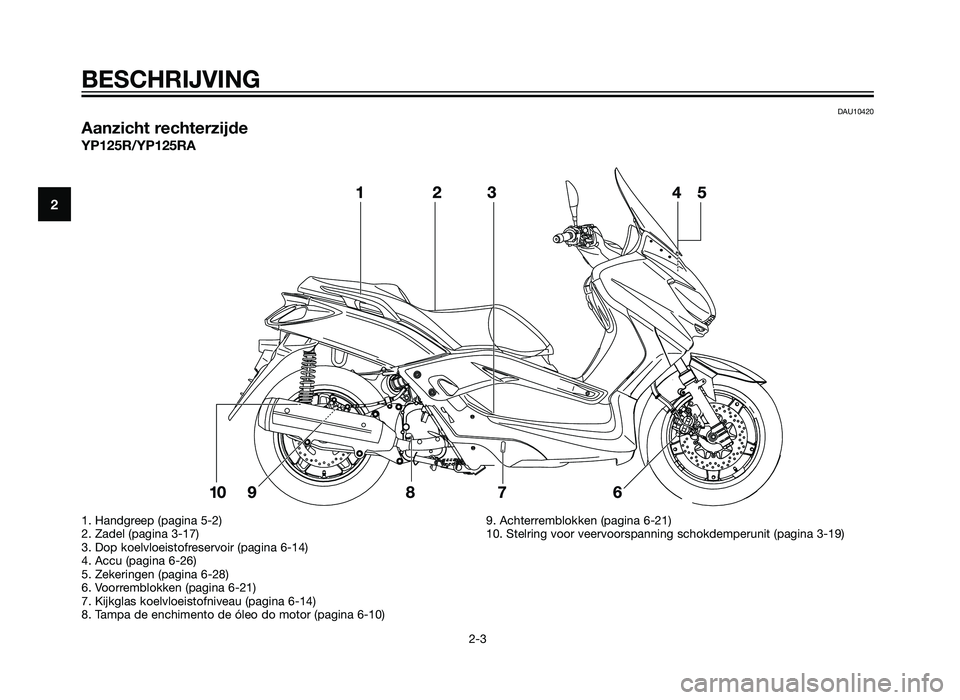

DAU10420
Aanzicht rechterzijde
YP125R/YP125RA
BESCHRIJVING
2-3
2
1. Handgreep (pagina 5-2)
2. Zadel (pagina 3-17)
3. Dop koelvloeistofreservoir (pagina 6-14)
4. Accu (pagina 6-26)
5. Zekeringen (pagina 6-28)
6. Voorremblokken (pagina 6-21)
7. Kijkglas koelvloeistofniveau (pagina 6-14)
8. Tampa de enchimento de óleo do motor (pagina 6-10)9. Achterremblokken (pagina 6-21)
10. Stelring voor veervoorspanning schokdemperunit (pagina 3-19)
39D-F819D-D4 16/11/11 10:12 Página 16
2AB-F819D-D1.indd 1631/07/12 11:23

YP125RA Business Edition / YP125R Sports
BESCHRIJVING
2-4
2
1. Handgreep (pagina 5-2)
2. Zadel (pagina 3-17)
3. Dop koelvloeistofreservoir (pagina 6-14)
4. Accu (pagina 6-26)
5. Zekeringen (pagina 6-28)
6. Voorremblokken (pagina 6-21)
7. Kijkglas koelvloeistofniveau (pagina 6-14)
8. Tampa de enchimento de óleo do motor (pagina 6-10)9. Achterremblokken (pagina 6-21)
10. Stelring voor veervoorspanning schokdemperunit (pagina 3-19)
39D-F819D-D4 16/11/11 10:12 Página 17
2AB-F819D-D1.indd 1731/07/12 11:23

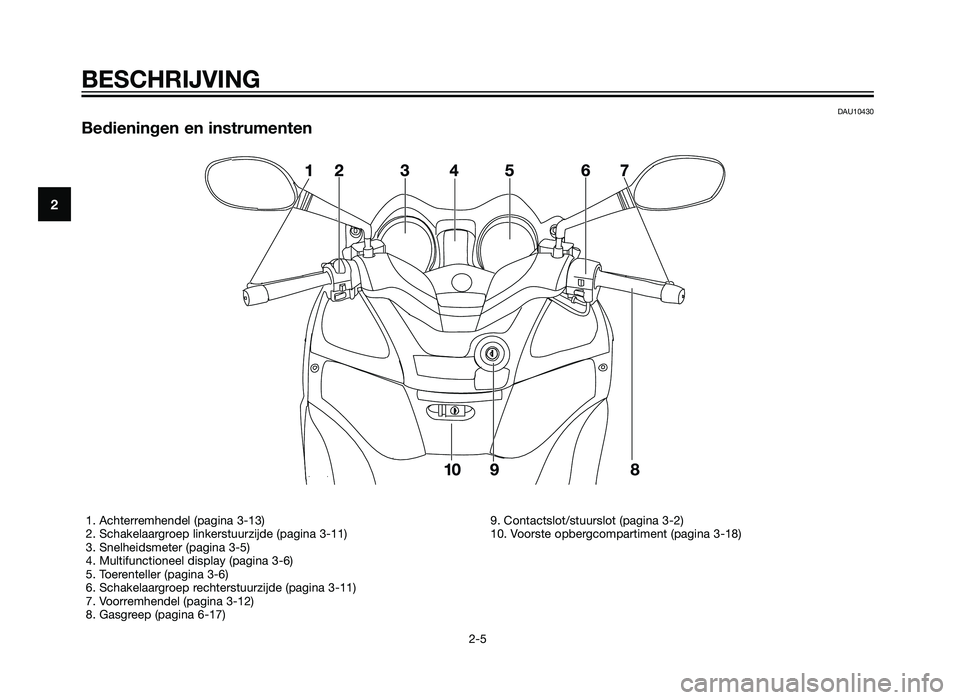

DAU10430
Bedieningen en instrumenten

BESCHRIJVING
2-5
2
1. Achterremhendel (pagina 3-13)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Snelheidsmeter (pagina 3-5)
4. Multifunctioneel display (pagina 3-6)
5. Toerenteller (pagina 3-6)
6. Schakelaargroep rechterstuurzijde (pagina 3-11)
7. Voorremhendel (pagina 3-12)
8. Gasgreep (pagina 6-17)9. Contactslot/stuurslot (pagina 3-2)
10. Voorste opbergcompartiment (pagina 3-18)
39D-F819D-D4 16/11/11 10:12 Página 18
2AB-F819D-D1.indd 1831/07/12 11:23

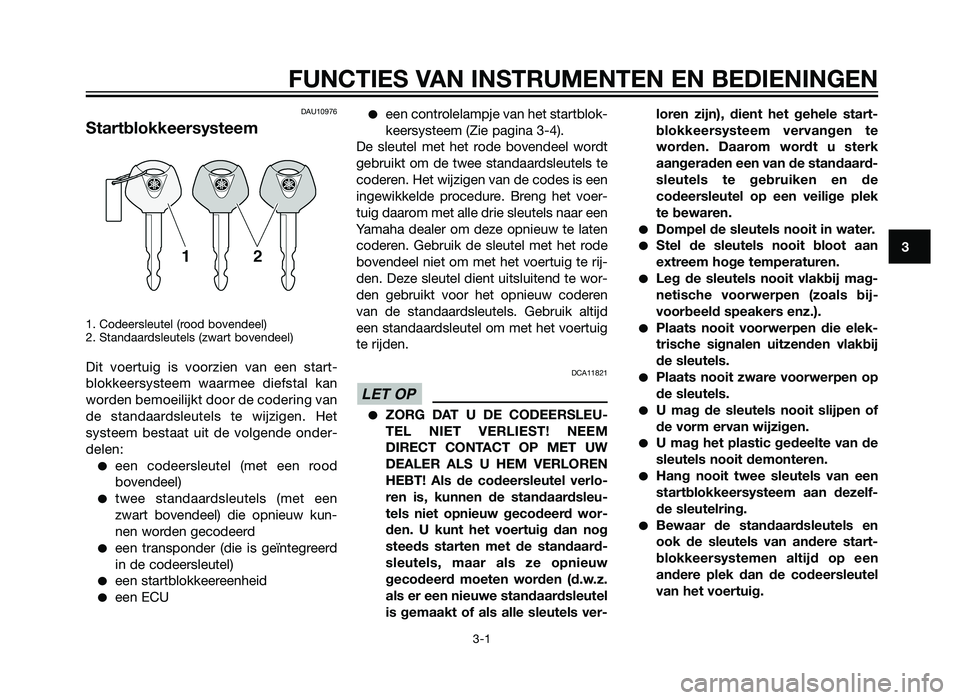

DAU10976
Startblokkeersysteem
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
Dit voertuig is voorzien van een start-
blokkeersysteem waarmee diefstal kan
worden bemoeilijkt door de codering van
de standaardsleutels te wijzigen. Het
systeem bestaat uit de volgende onder-
delen:
een codeersleutel (met een rood
bovendeel)
twee standaardsleutels (met een
zwart bovendeel) die opnieuw kun-
nen worden gecodeerd
een transponder (die is geïntegreerd
in de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van het startblok-
keersysteem (Zie pagina 3-4).
De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen
van de standaardsleutels. Gebruik altijd
een standaardsleutel om met het voertuig
te rijden.
DCA11821
ZORG DAT U DE CODEERSLEU-
TEL NIET VERLIEST! NEEM
DIRECT CONTACT OP MET UW
DEALER ALS U HEM VERLOREN
HEBT! Als de codeersleutel verlo-
ren is, kunnen de standaardsleu-
tels niet opnieuw gecodeerd wor-
den. U kunt het voertuig dan nog
steeds starten met de standaard-
sleutels, maar als ze opnieuw
gecodeerd moeten worden (d.w.z.
als er een nieuwe standaardsleutel
is gemaakt of als alle sleutels ver- loren zijn), dient het gehele start-
blokkeersysteem vervangen te
worden. Daarom wordt u sterk
aangeraden een van de standaard-
sleutels te gebruiken en de
codeersleutel op een veilige plek
te bewaren.
Dompel de sleutels nooit in water.
Stel de sleutels nooit bloot aan
extreem hoge temperaturen.
Leg de sleutels nooit vlakbij mag-
netische voorwerpen (zoals bij-
voorbeeld speakers enz.).
Plaats nooit voorwerpen die elek-
trische signalen uitzenden vlakbij
de sleutels.
Plaats nooit zware voorwerpen op
de sleutels.
U mag de sleutels nooit slijpen of
de vorm ervan wijzigen.
U mag het plastic gedeelte van de
sleutels nooit demonteren.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelf-
de sleutelring.
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een
andere plek dan de codeersleutel
van het voertuig.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
39D-F819D-D4 16/11/11 10:12 Página 19
2AB-F819D-D1.indd 1931/07/12 11:23

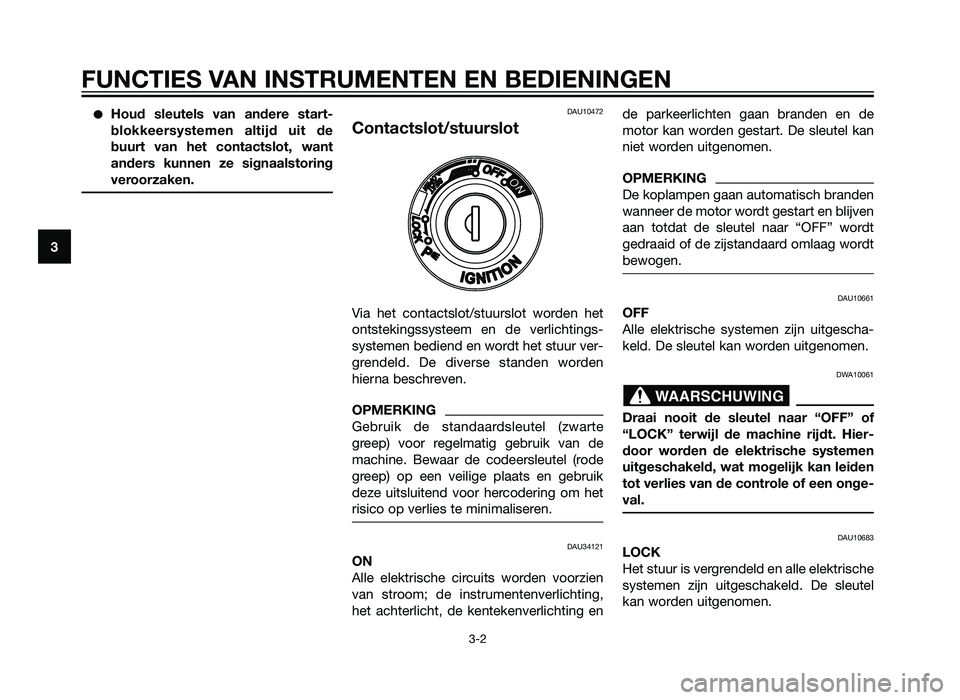

Houd sleutels van andere start-
blokkeersystemen altijd uit de
buurt van het contactslot, want
anders kunnen ze signaalstoring
veroorzaken.DAU10472
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtings-
systemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
OPMERKING
Gebruik de standaardsleutel (zwarte
greep) voor regelmatig gebruik van de
machine. Bewaar de codeersleutel (rode
greep) op een veilige plaats en gebruik
deze uitsluitend voor hercodering om het
risico op verlies te minimaliseren.
DAU34121
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting,
het achterlicht, de kentekenverlichting ende parkeerlichten gaan branden en de
motor kan worden gestart. De sleutel kan
niet worden uitgenomen.
OPMERKING
De koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar “OFF” wordt
gedraaid of de zijstandaard omlaag wordt
bewogen.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10683
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel
kan worden uitgenomen.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
39D-F819D-D4 16/11/11 10:12 Página 20
2AB-F819D-D1.indd 2031/07/12 11:23
