YAMAHA XMAX 125 2012 Instructieboekje (in Dutch)

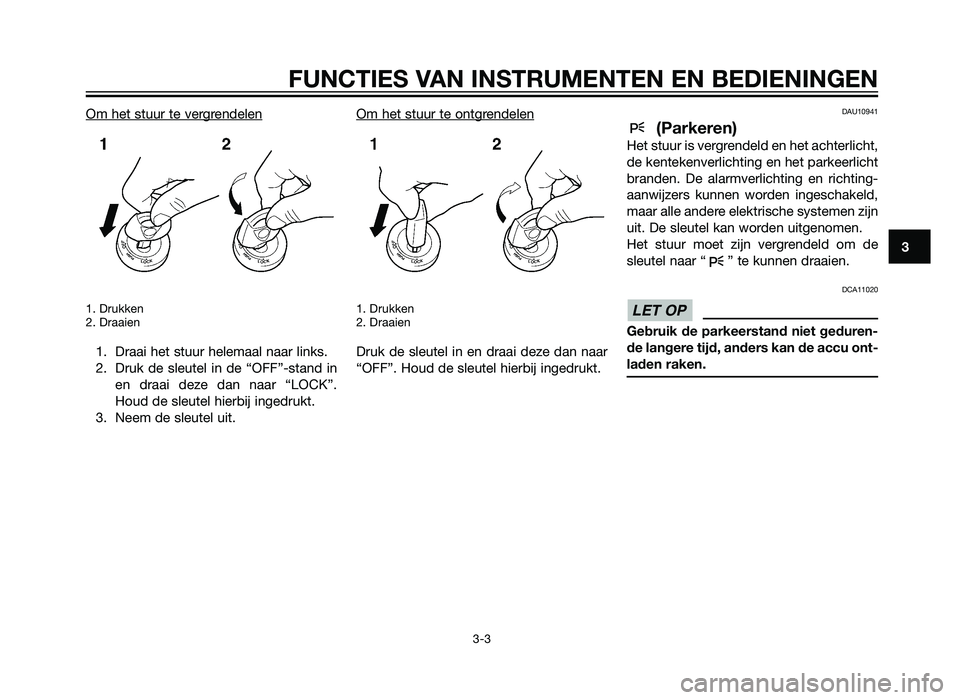

Om het stuur te vergrendelen
1. Drukken
2. Draaien
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand inen draai deze dan naar “LOCK”.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit. Om het stuur te ontgr
endelen
1. Drukken
2. Draaien
Druk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richting-
aanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
DCA11020
Gebruik de parkeerstand niet geduren-
de langere tijd, anders kan de accu ont-
laden raken.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
39D-F819D-D4 16/11/11 10:12 Página 21
2AB-F819D-D1.indd 2131/07/12 11:23

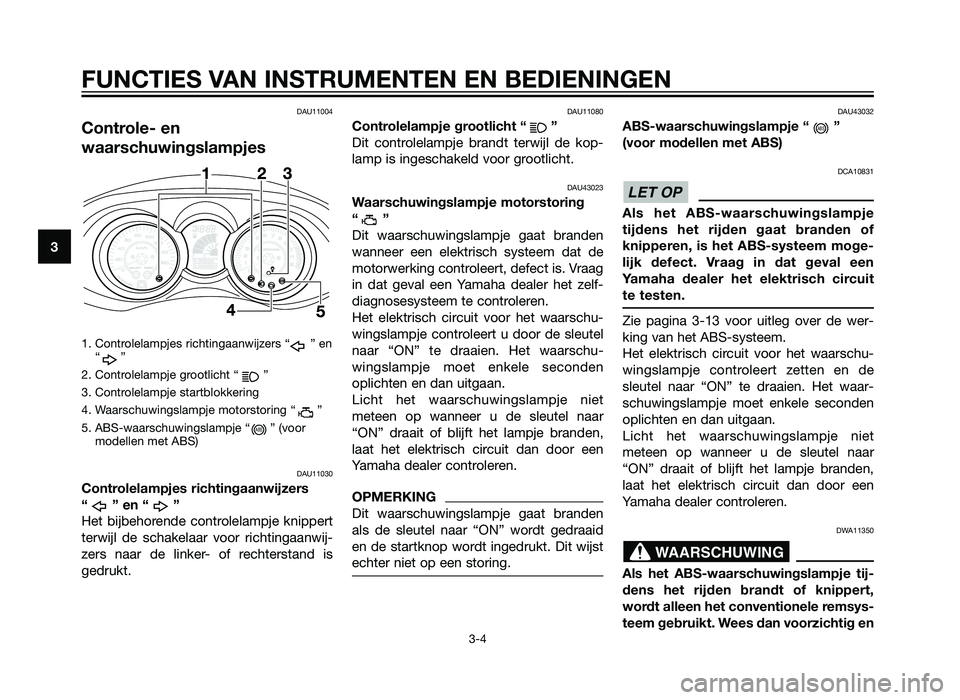

DAU11004
Controle- en
waarschuwingslampjes
1. Controlelampjes richtingaanwijzers “ ” en“”
2. Controlelampje grootlicht “ ”
3. Controlelampje startblokkering
4. Waarschuwingslampje motorstoring “ ”
5. ABS-waarschuwingslampje “ ” (voor modellen met ABS)
DAU11030
Controlelampjes richtingaanwijzers
“ ” en “ ”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is
gedrukt.
DAU11080
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU43023
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de
motorwerking controleert, defect is. Vraag
in dat geval een Yamaha dealer het zelf-
diagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden
oplichten en dan uitgaan.
Licht het waarschuwingslampje niet
meteen op wanneer u de sleutel naar
“ON” draait of blijft het lampje branden,
laat het elektrisch circuit dan door een
Yamaha dealer controleren.
OPMERKING
Dit waarschuwingslampje gaat branden
als de sleutel naar “ON” wordt gedraaid
en de startknop wordt ingedrukt. Dit wijst
echter niet op een storing.
DAU43032
ABS-waarschuwingslampje “ ”
(voor modellen met ABS)
DCA10831
Als het ABS-waarschuwingslampje
tijdens het rijden gaat branden of
knipperen, is het ABS-systeem moge-
lijk defect. Vraag in dat geval een
Yamaha dealer het elektrisch circuit
te testen.
Zie pagina 3-13 voor uitleg over de wer-
king van het ABS-systeem.
Het elektrisch circuit voor het waarschu-
wingslampje controleert zetten en de
sleutel naar “ON” te draaien. Het waar-
schuwingslampje moet enkele seconden
oplichten en dan uitgaan.
Licht het waarschuwingslampje niet
meteen op wanneer u de sleutel naar
“ON” draait of blijft het lampje branden,
laat het elektrisch circuit dan door een
Yamaha dealer controleren.
DWA11350
Als het ABS-waarschuwingslampje tij-
dens het rijden brandt of knippert,
wordt alleen het conventionele remsys-
teem gebruikt. Wees dan voorzichtig en
WAARSCHUWING
LET OP
ABS
ABS
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
39D-F819D-D4 16/11/11 10:12 Página 22
2AB-F819D-D1.indd 2231/07/12 11:23

zorg dat de wielen tijdens plotseling
remmen niet blokkeren.
OPMERKING
Het ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven
terwijl de scooter op de middenbok staat.
Er is dan echter geen sprake van een sto-
ring.
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten
en dan uitgaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-6 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
DAUS1860
Snelheidsmeter
1. Snelheidsmeter
ALLEEN VOOR GROOT-BRITTANNI”
1. Snelheidsmeter
De snelheidsmeter toont de actuele rij-
snelheid.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
39D-F819D-D4 16/11/11 10:12 Página 23
2AB-F819D-D1.indd 2331/07/12 11:23

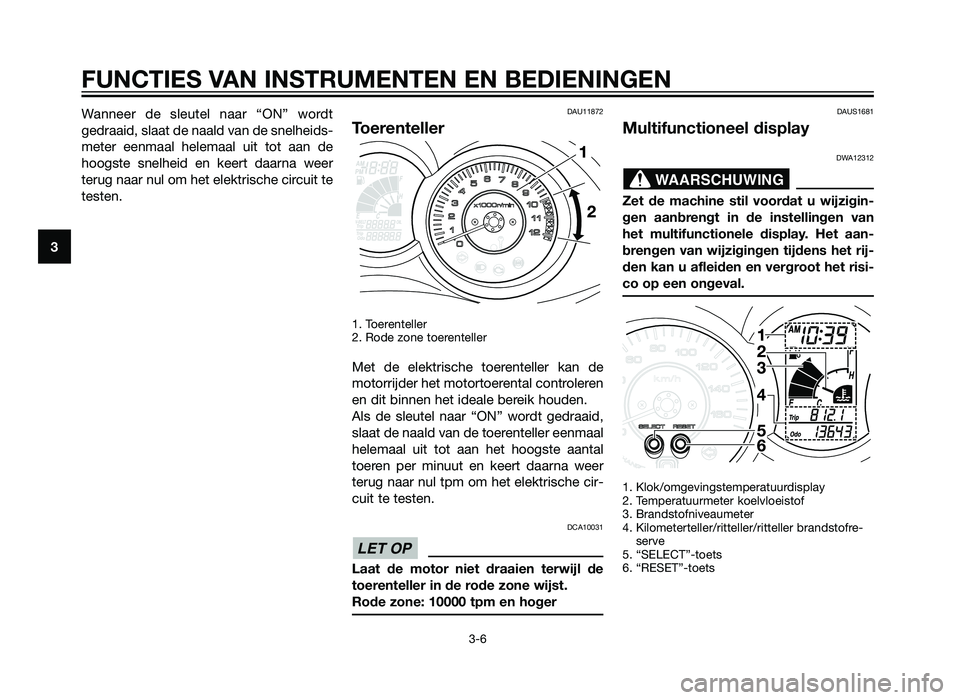

Wanneer de sleutel naar “ON” wordt
gedraaid, slaat de naald van de snelheids-
meter eenmaal helemaal uit tot aan de
hoogste snelheid en keert daarna weer
terug naar nul om het elektrische circuit te
testen.DAU11872
Toerenteller
1. Toerenteller
2. Rode zone toerenteller
Met de elektrische toerenteller kan de
motorrijder het motortoerental controleren
en dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal
toeren per minuut en keert daarna weer
terug naar nul tpm om het elektrische cir-
cuit te testen.
DCA10031
Laat de motor niet draaien terwijl de
toerenteller in de rode zone wijst.
Rode zone: 10000 tpm en hoger
DAUS1681
Multifunctioneel display
DWA12312
Zet de machine stil voordat u wijzigin-
gen aanbrengt in de instellingen van
het multifunctionele display. Het aan-
brengen van wijzigingen tijdens het rij-
den kan u afleiden en vergroot het risi-
co op een ongeval.
1. Klok/omgevingstemperatuurdisplay
2. Temperatuurmeter koelvloeistof
3. Brandstofniveaumeter
4. Kilometerteller/ritteller/ritteller brandstofre-serve
5. “SELECT”-toets
6. “RESET”-toets
WAARSCHUWING
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
39D-F819D-D4 16/11/11 10:12 Página 24
2AB-F819D-D1.indd 2431/07/12 11:23

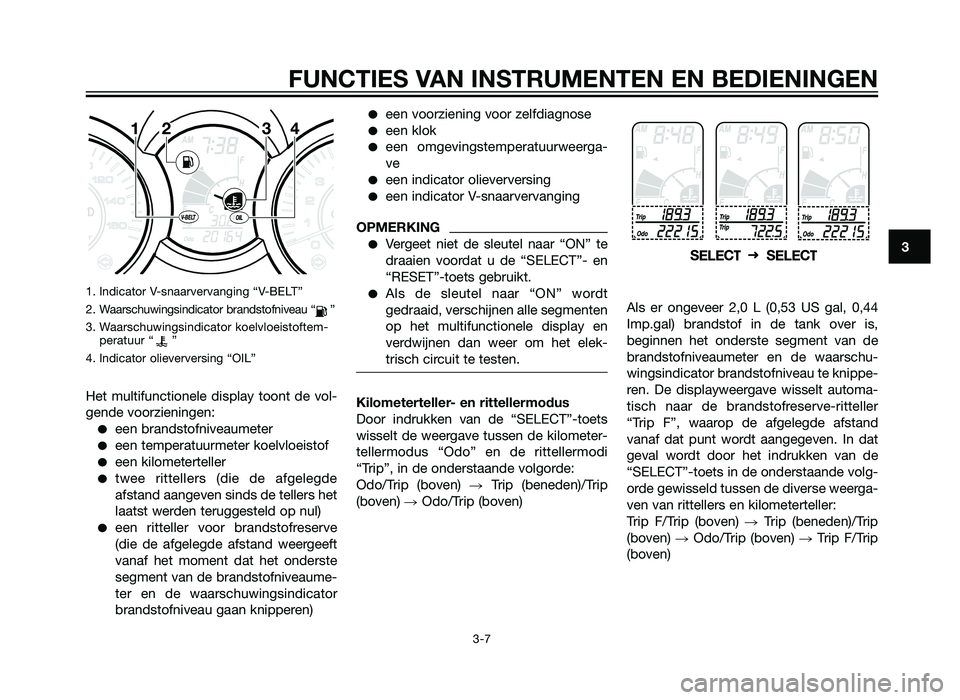

1. Indicator V-snaarvervanging “V-BELT”
2. Waarschuwingsindicator brandstofniveau “ ”
3. Waarschuwingsindicator koelvloeistoftem- peratuur “ ”
4. Indicator olieverversing “OIL”
Het multifunctionele display toont de vol-
gende voorzieningen:
een brandstofniveaumeter
een temperatuurmeter koelvloeistof
een kilometerteller
twee rittellers (die de afgelegde
afstand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve
(die de afgelegde afstand weergeeft
vanaf het moment dat het onderste
segment van de brandstofniveaume-
ter en de waarschuwingsindicator
brandstofniveau gaan knipperen)
een voorziening voor zelfdiagnose
een klok
een omgevingstemperatuurweerga-
ve
een indicator olieverversing
een indicator V-snaarvervanging
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
Als de sleutel naar “ON” wordt
gedraaid, verschijnen alle segmenten
op het multifunctionele display en
verdwijnen dan weer om het elek-
trisch circuit te testen.
Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometer-
tellermodus “Odo” en de rittellermodi
“Trip”, in de onderstaande volgorde:
Odo/Trip (boven) Trip (beneden)/Trip
(boven) Odo/Trip (boven) Als er ongeveer 2,0 L (0,53 US gal, 0,44
Imp.gal) brandstof in de tank over is,
beginnen het onderste segment van de
brandstofniveaumeter en de waarschu-
wingsindicator brandstofniveau te knippe-
ren. De displayweergave wisselt automa-
tisch naar de brandstofreserve-ritteller
“Trip F”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In dat
geval wordt door het indrukken van de
“SELECT”-toets in de onderstaande volg-
orde gewisseld tussen de diverse weerga-
ven van rittellers en kilometerteller:
Trip F/Trip (boven)
Trip (beneden)/Trip
(boven) Odo/Trip (boven) Trip F/Trip
(boven)
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
39D-F819D-D4 16/11/11 10:12 Página 25
2AB-F819D-D1.indd 2531/07/12 11:23

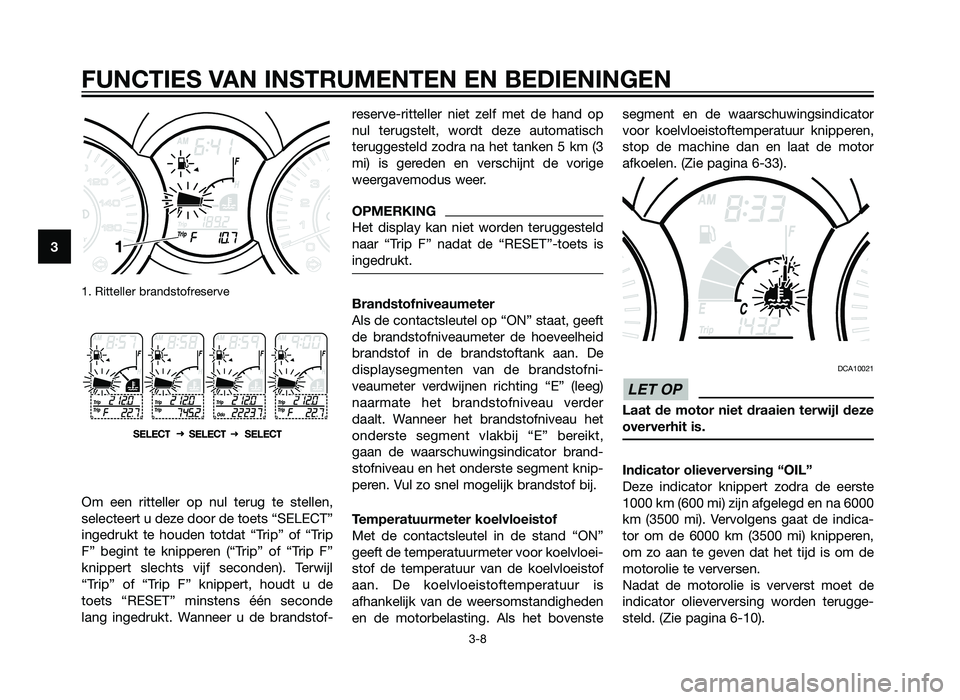

1. Ritteller brandstofreserve
Om een ritteller op nul terug te stellen,
selecteert u deze door de toets “SELECT”
ingedrukt te houden totdat “Trip” of “Trip
F” begint te knipperen (“Trip” of “Trip F”
knippert slechts vijf seconden). Terwijl
“Trip” of “Trip F” knippert, houdt u de
toets “RESET” minstens één seconde
lang ingedrukt. Wanneer u de brandstof-reserve-ritteller niet zelf met de hand op
nul terugstelt, wordt deze automatisch
teruggesteld zodra na het tanken 5 km (3
mi) is gereden en verschijnt de vorige
weergavemodus weer.
OPMERKING
Het display kan niet worden teruggesteld
naar “Trip F” nadat de “RESET”-toets is
ingedrukt.
Brandstofniveaumeter
Als de contactsleutel op “ON” staat, geeft
de brandstofniveaumeter de hoeveelheid
brandstof in de brandstoftank aan. De
displaysegmenten van de brandstofni-
veaumeter verdwijnen richting “E” (leeg)
naarmate het brandstofniveau verder
daalt. Wanneer het brandstofniveau het
onderste segment vlakbij “E” bereikt,
gaan de waarschuwingsindicator brand-
stofniveau en het onderste segment knip-
peren. Vul zo snel mogelijk brandstof bij.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter voor koelvloei-
stof de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is
afhankelijk van de weersomstandigheden
en de motorbelasting. Als het bovenstesegment en de waarschuwingsindicator
voor koelvloeistoftemperatuur knipperen,
stop de machine dan en laat de motor
afkoelen. (Zie pagina 6-33).
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 6000
km (3500 mi). Vervolgens gaat de indica-
tor om de 6000 km (3500 mi) knipperen,
om zo aan te geven dat het tijd is om de
motorolie te verversen.
Nadat de motorolie is ververst moet de
indicator olieverversing worden terugge-
steld. (Zie pagina 6-10).
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
39D-F819D-D4 16/11/11 10:12 Página 26
2AB-F819D-D1.indd 2631/07/12 11:23

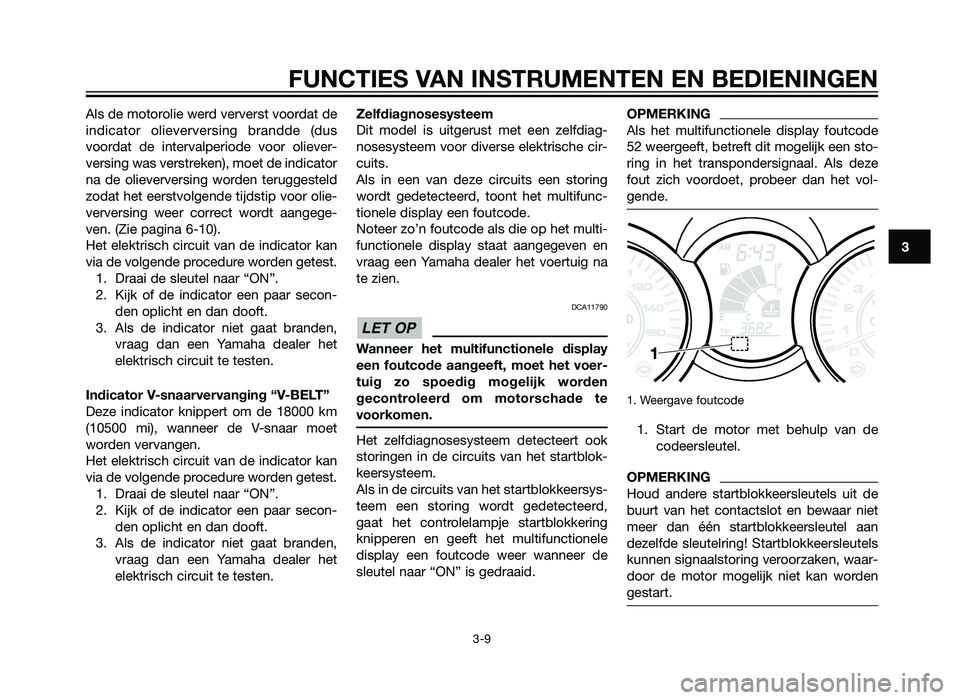

Als de motorolie werd ververst voordat de
indicator olieverversing brandde (dus
voordat de intervalperiode voor oliever-
versing was verstreken), moet de indicator
na de olieverversing worden teruggesteld
zodat het eerstvolgende tijdstip voor olie-
verversing weer correct wordt aangege-
ven. (Zie pagina 6-10).
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.1. Draai de sleutel naar “ON”.
2. Kijk of de indicator een paar secon- den oplicht en dan dooft.
3. Als de indicator niet gaat branden, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 18000 km
(10500 mi), wanneer de V-snaar moet
worden vervangen.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest. 1. Draai de sleutel naar “ON”.
2. Kijk of de indicator een paar secon- den oplicht en dan dooft.
3. Als de indicator niet gaat branden, vraag dan een Yamaha dealer het
elektrisch circuit te testen. Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiag-
nosesysteem voor diverse elektrische cir-
cuits.
Als in een van deze circuits een storing
wordt gedetecteerd, toont het multifunc-
tionele display een foutcode.
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig na
te zien.
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden
gecontroleerd om motorschade te
voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het multifunctionele
display een foutcode weer wanneer de
sleutel naar “ON” is gedraaid.
OPMERKING
Als het multifunctionele display foutcode
52 weergeeft, betreft dit mogelijk een sto-
ring in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het vol-
gende.
1. Weergave foutcode
1. Start de motor met behulp van de
codeersleutel.
OPMERKING
Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan
dezelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
39D-F819D-D4 16/11/11 10:12 Página 27
2AB-F819D-D1.indd 2731/07/12 11:23

2. Als de motor start, zet deze dan weeruit en probeer hem opnieuw te star-
ten met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
Als het multifunctionele display foutcodes
toont, noteer deze dan en vraag een
Yamaha dealer om het voertuig te contro-
leren.

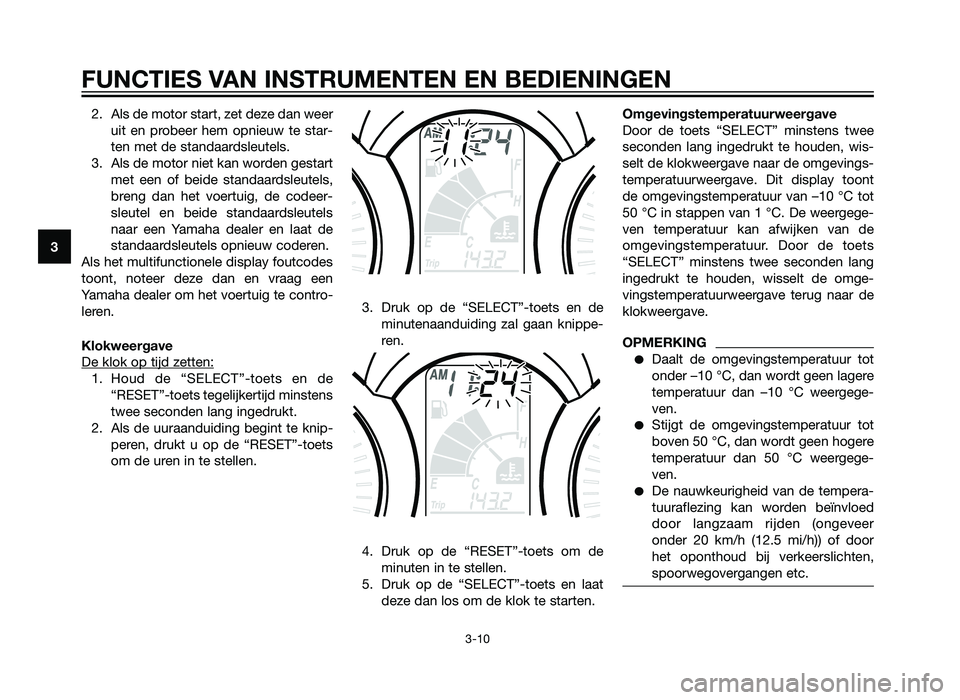

Klokweergave
De klok op tijd zetten:
1. Houd de “SELECT”-toets en de “RESET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
2. Als de uuraanduiding begint te knip- peren, drukt u op de “RESET”-toets
om de uren in te stellen. 3. Druk op de “SELECT”-toets en de
minutenaanduiding zal gaan knippe-
ren.
4. Druk op de “RESET”-toets om de minuten in te stellen.
5. Druk op de “SELECT”-toets en laat deze dan los om de klok te starten. Omgevingstemperatuurweergave
Door de toets “SELECT” minstens twee
seconden lang ingedrukt te houden, wis-
selt de klokweergave naar de omgevings-
temperatuurweergave. Dit display toont
de omgevingstemperatuur van –10 °C tot
50 °C in stappen van 1 °C. De weergege-
ven temperatuur kan afwijken van de
omgevingstemperatuur. Door de toets
“SELECT” minstens twee seconden lang
ingedrukt te houden, wisselt de omge-
vingstemperatuurweergave terug naar de
klokweergave.
OPMERKING
Daalt de omgevingstemperatuur tot
onder –10 °C, dan wordt geen lagere
temperatuur dan –10 °C weergege-
ven.
Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergege-
ven.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (ongeveer
onder 20 km/h (12.5 mi/h)) of door
het oponthoud bij verkeerslichten,
spoorwegovergangen etc.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
39D-F819D-D4 16/11/11 10:12 Página 28
2AB-F819D-D1.indd 2831/07/12 11:23

DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.

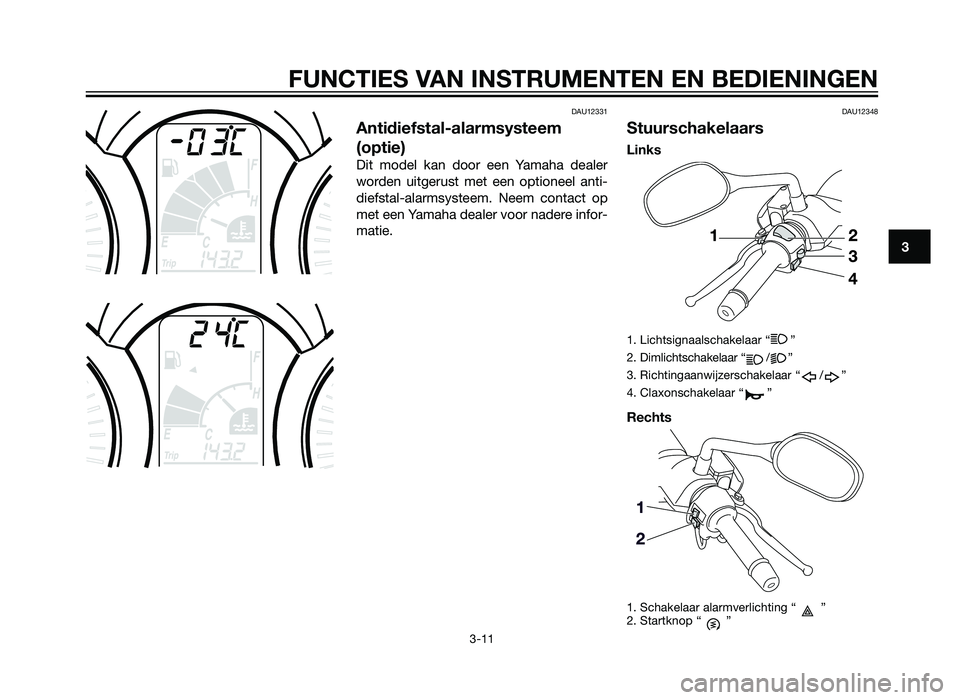

DAU12348
Stuurschakelaars
Links
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
Rechts
1. Schakelaar alarmverlichting “ ”
2. Startknop “ ”
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
39D-F819D-D4 16/11/11 10:12 Página 29
2AB-F819D-D1.indd 2931/07/12 11:23

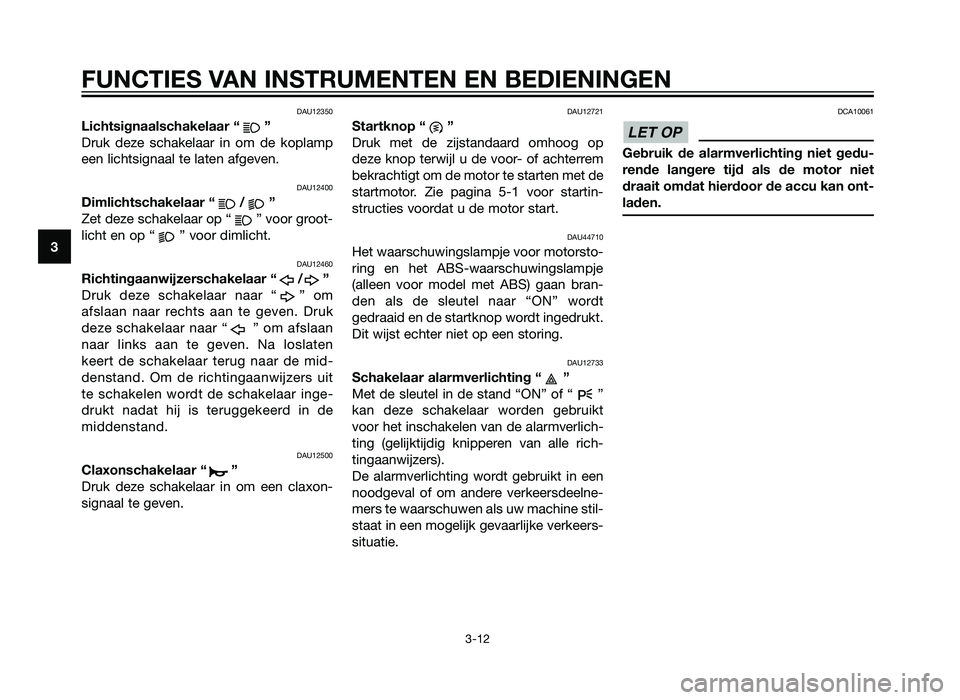

DAU12350
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om
afslaan naar rechts aan te geven. Druk
deze schakelaar naar “ ” om afslaan
naar links aan te geven. Na loslaten
keert de schakelaar terug naar de mid-
denstand. Om de richtingaanwijzers uit
te schakelen wordt de schakelaar inge-
drukt nadat hij is teruggekeerd in de
middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxon-
signaal te geven.
DAU12721
Startknop “ ”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achterrem
bekrachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startin-
structies voordat u de motor start.
DAU44710
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje
(alleen voor model met ABS) gaan bran-
den als de sleutel naar “ON” wordt
gedraaid en de startknop wordt ingedrukt.
Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt
voor het inschakelen van de alarmverlich-
ting (gelijktijdig knipperen van alle rich-
tingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke verkeers-
situatie.
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
39D-F819D-D4 16/11/11 10:12 Página 30
2AB-F819D-D1.indd 3031/07/12 11:23
