FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU43023
Spia guasto motore “ ”
Questa spia si accende se uno dei circuiti
elettrici di monitoraggio del motore non sta
funzionando correttamente. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAQuesta spia si accende quando si gira la
chiave su “ON” e si preme l’interruttore av-
viamento, ma questo non indica una disfun-
zione.
HAU43032
Spia ABS “ ” (per modelli con ABS) ATTENZIONE
HCA10831
Se la spia ABS si accende o lampeggia
durante la guida, è possibile che l’ABS
non funzioni correttamente. In questo
caso, far controllare il circuito elettrico
da un concessionario Yamaha.
Vedere pagina 3-12 per spiegazioni
sull’ABS.
Si può controllare il circuito elettrico della
spia regolando l’interruttore arresto motore
su “ ” e girando la chiave su “ON”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
AVVERTENZA
HWA11350
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio della ruota
durante le frenate di emergenza.NOTALa spia ABS può accendersi mentre si ac-
celera il motore con lo scooter sul suo ca-
valletto centrale, ma questo non indica una
disfunzione.
HAU38624
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-8 per spiegazioni
sul dispositivo di autodiagnosi.)
ABS
U2ABH2H0.book Page 4 Wednesday, August 29, 2012 4:26 PM
Page 22 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAUS1860
Tachimetro SOLO REGNO UNITO
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 10000 giri/min. e oltre
HAUS1682

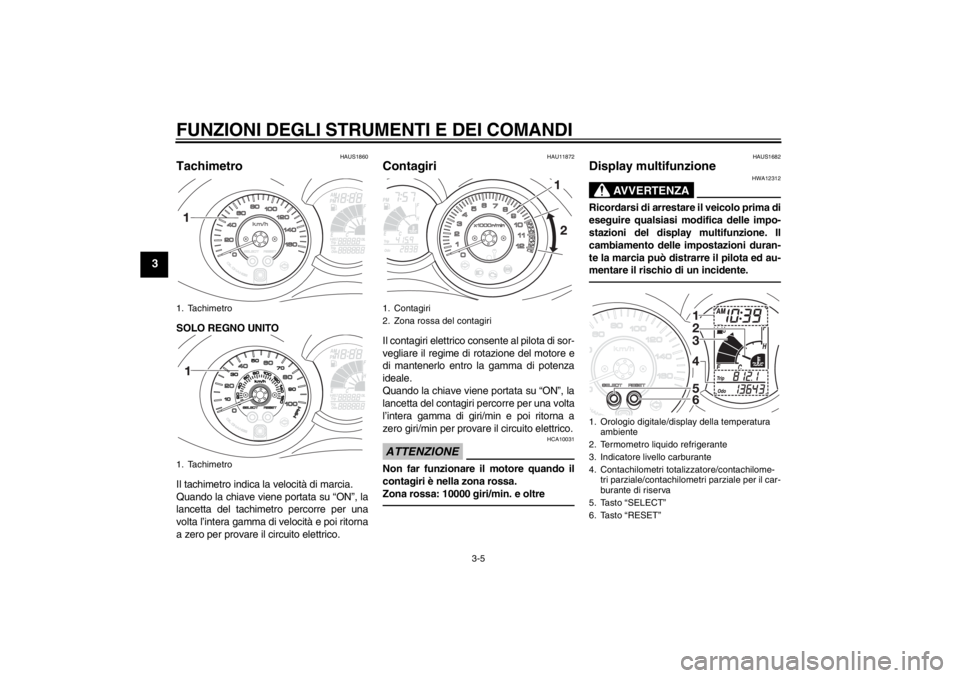

Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
1. Tachimetro
1. Tachimetro
1. Contagiri
2. Zona rossa del contagiri
1. Orologio digitale/display della temperatura
ambiente
2. Termometro liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
5. Tasto “SELECT”
6. Tasto “RESET”
U2ABH2H0.book Page 5 Wednesday, August 29, 2012 4:26 PM
Page 23 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Il display multifunzione è equipaggiato con i
seguenti strumenti:●
un indicatore livello carburante
●
un termometro liquido refrigerante
●
un totalizzatore contachilometri
●
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
●
un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dal momento in cui il segmento
inferiore dell’indicatore livello carbu-
rante e la spia riserva carburante han-
no iniziato a lampeggiare)
●
un dispositivo di autodiagnosi
●
un orologio digitale
●
un display della temperatura ambiente
●
un indicatore cambio olio
●
un indicatore sostituzione cinghia tra-
pezoidale
NOTA●
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
●
Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno e poi spariranno, per pro-
vare il circuito elettrico.

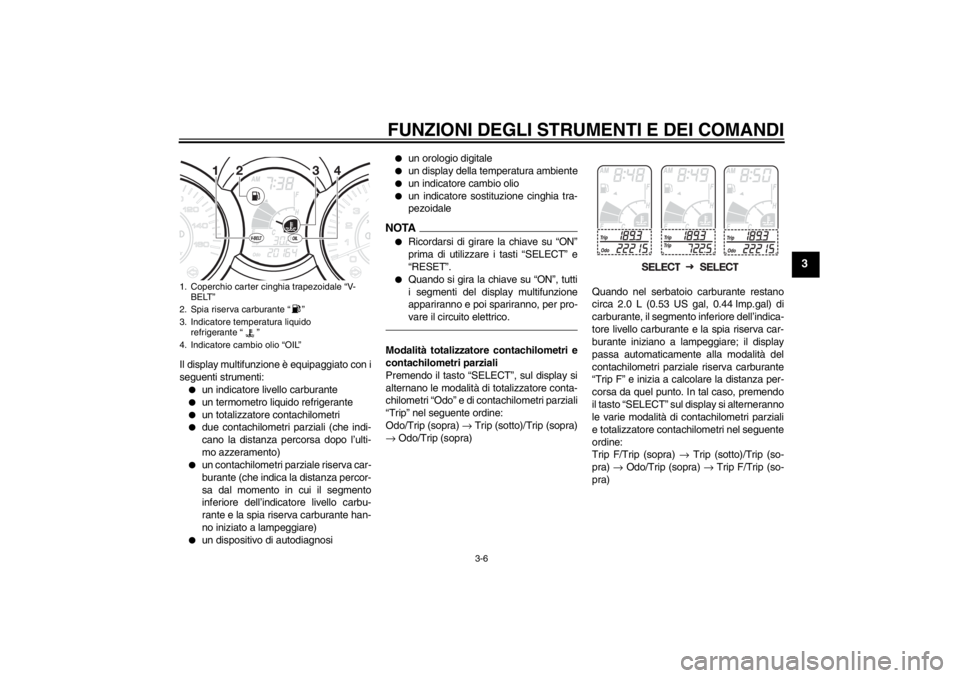

Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità di totalizzatore conta-
chilometri “Odo” e di contachilometri parziali
“Trip” nel seguente ordine:
Odo/Trip (sopra) → Trip (sotto)/Trip (sopra)

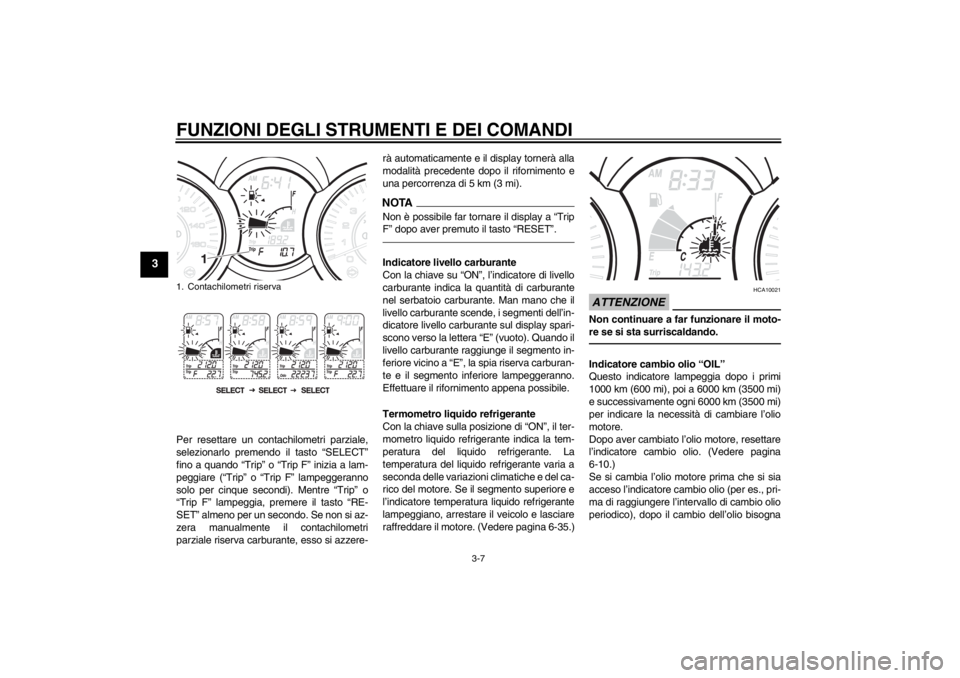

→ Odo/Trip (sopra)Quando nel serbatoio carburante restano
circa 2.0 L (0.53 US gal, 0.44 Imp.gal) di
carburante, il segmento inferiore dell’indica-
tore livello carburante e la spia riserva car-
burante iniziano a lampeggiare; il display
passa automaticamente alla modalità del
contachilometri parziale riserva carburante
“Trip F” e inizia a calcolare la distanza per-
corsa da quel punto. In tal caso, premendo
il tasto “SELECT” sul display si alterneranno
le varie modalità di contachilometri parziali
e totalizzatore contachilometri nel seguente
ordine:
Trip F/Trip (sopra) → Trip (sotto)/Trip (so-
pra) → Odo/Trip (sopra) → Trip F/Trip (so-
pra)
1. Coperchio carter cinghia trapezoidale “V-
BELT”
2. Spia riserva carburante “ ”
3. Indicatore temperatura liquido
refrigerante “ ”
4. Indicatore cambio olio “OIL”
U2ABH2H0.book Page 6 Wednesday, August 29, 2012 4:26 PM
Page 24 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Per resettare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando “Trip” o “Trip F” inizia a lam-
peggiare (“Trip” o “Trip F” lampeggeranno
solo per cinque secondi). Mentre “Trip” o
“Trip F” lampeggia, premere il tasto “RE-
SET” almeno per un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si azzere-rà automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
NOTANon è possibile far tornare il display a “Trip
F” dopo aver premuto il tasto “RESET”.Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti dell’in-
dicatore livello carburante sul display spari-
scono verso la lettera “E” (vuoto). Quando il
livello carburante raggiunge il segmento in-
feriore vicino a “E”, la spia riserva carburan-
te e il segmento inferiore lampeggeranno.
Effettuare il rifornimento appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore e
l’indicatore temperatura liquido refrigerante
lampeggiano, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-35.)
ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 6000 km (3500 mi)
e successivamente ogni 6000 km (3500 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio. (Vedere pagina
6-10.)
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
1. Contachilometri riservaU2ABH2H0.book Page 7 Wednesday, August 29, 2012 4:26 PM
Page 25 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-
riodico dell’olio. (Vedere pagina 6-10.)
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Girare la chiave in posizione di “ON”.
2. Controllare che la spia si accenda per
pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
Indicatore di sostituzione cinghia trape-
zoidale “V-BELT”
Questo indicatore lampeggia ogni 18000
km (10500 mi) quando occorre sostituire la
cinghia trapezoidale.
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Girare la chiave in posizione di “ON”.
2. Controllare che la spia si accenda per
pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.

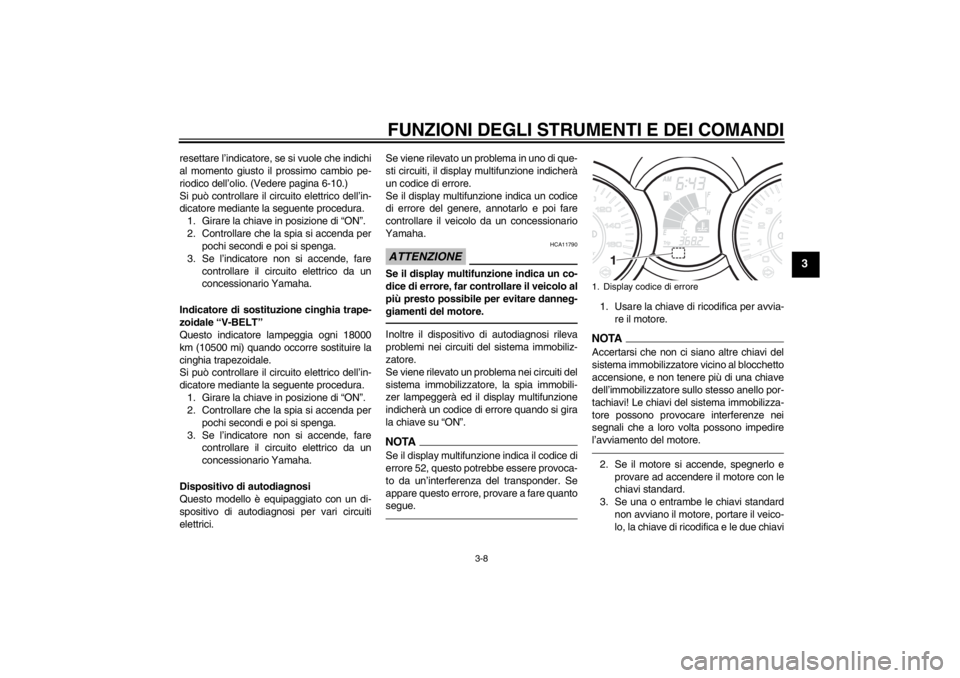

Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.Se viene rilevato un problema in uno di que-
sti circuiti, il display multifunzione indicherà
un codice di errore.
Se il display multifunzione indica un codice
di errore del genere, annotarlo e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE
HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-
giamenti del motore.Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggerà ed il display multifunzione
indicherà un codice di errore quando si gira
la chiave su “ON”.NOTASe il display multifunzione indica il codice di
errore 52, questo potrebbe essere provoca-
to da un’interferenza del transponder. Se
appare questo errore, provare a fare quanto
segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi1. Display codice di errore
U2ABH2H0.book Page 8 Wednesday, August 29, 2012 4:26 PM
Page 26 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.

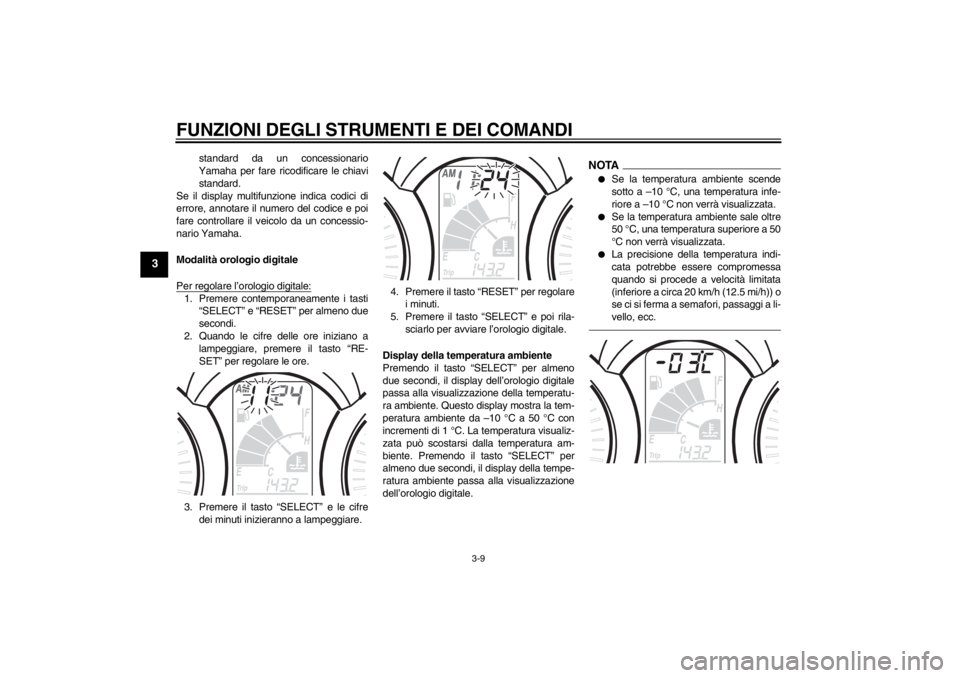

Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.4. Premere il tasto “RESET” per regolare
i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Display della temperatura ambiente
Premendo il tasto “SELECT” per almeno
due secondi, il display dell’orologio digitale
passa alla visualizzazione della temperatu-
ra ambiente. Questo display mostra la tem-
peratura ambiente da –10 °C a 50 °C con
incrementi di 1 °C. La temperatura visualiz-
zata può scostarsi dalla temperatura am-
biente. Premendo il tasto “SELECT” per
almeno due secondi, il display della tempe-
ratura ambiente passa alla visualizzazione
dell’orologio digitale.
NOTA●
Se la temperatura ambiente scende
sotto a –10 °C, una temperatura infe-
riore a –10 °C non verrà visualizzata.
●
Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a 50
°C non verrà visualizzata.
●
La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore a circa 20 km/h (12.5 mi/h)) o
se ci si ferma a semafori, passaggi a li-
vello, ecc.
U2ABH2H0.book Page 9 Wednesday, August 29, 2012 4:26 PM
Page 27 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU1234B

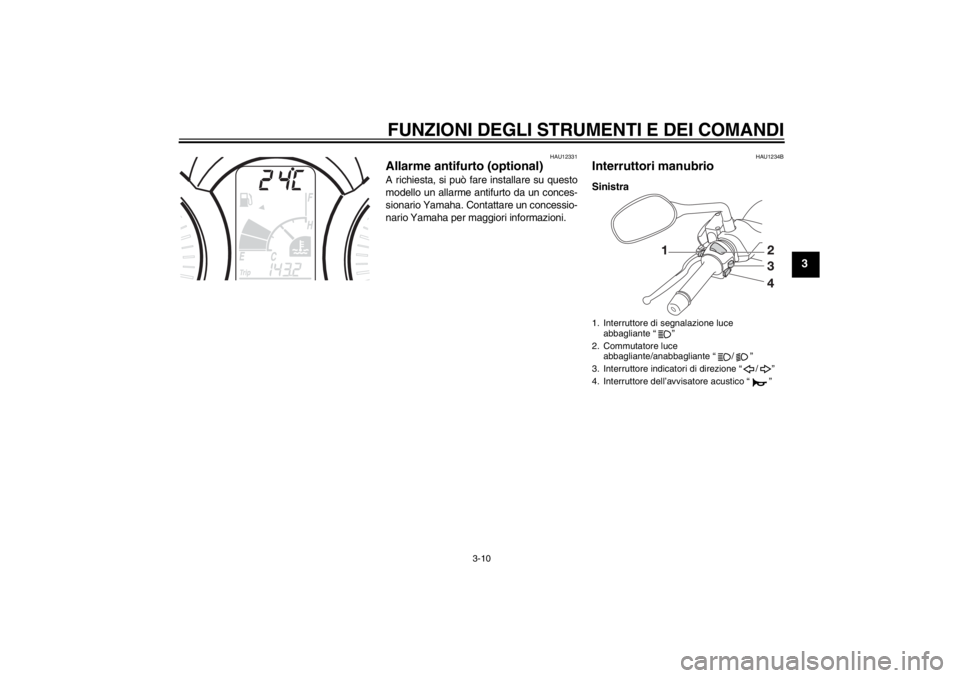

Interruttori manubrio Sinistra1. Interruttore di segnalazione luce
abbagliante “ ”
2. Commutatore luce
abbagliante/anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
U2ABH2H0.book Page 10 Wednesday, August 29, 2012 4:26 PM
Page 28 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
Destra
HAU12350
Interruttore di segnalazione luce
abbagliante “ ”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione “ / ”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12721
Interruttore avviamento “ ”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione il
motore con il dispositivo d’avviamento. Pri-
ma di accendere il motore, vedere pagina
5-1 per le istruzioni di avviamento.
HAU44711
La spia guasto motore e la spia ABS (solo
per modelli con ABS) potrebbero accender-
si quando si gira la chiave su “ON” e si pre-
me l’interruttore avviamento, ma questo
non indica una disfunzione.
HAU12733
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore luci d’emergenza “ ”
2. Interruttore avviamento “ ”U2ABH2H0.book Page 11 Wednesday, August 29, 2012 4:26 PM
Page 29 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12901
Leva freno anteriore La leva freno anteriore si trova sul lato de-
stro del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola
acceleratore.
HAU12951
Leva freno posteriore La leva freno posteriore si trova sul lato sini-
stro del manubrio. Per azionare il freno po-
steriore, tirare la leva verso la manopola.
HAU12995
ABS (per modelli con ABS) L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. Durante le frenate d’emergenza,
l’ABS controlla in modo sicuro il blocco delle
ruote su superfici stradali variabili e con
condizioni climatiche diverse, aumentando
al massimo l’adesione e le prestazioni dei
pneumatici e garantendo un’azione frenan-
te dolce. L’ABS viene monitorizzata
dall’ECU, che ricorre alla frenatura manuale
in caso di disfunzioni.
AVVERTENZA
HWA10090
●
L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.
●
Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.

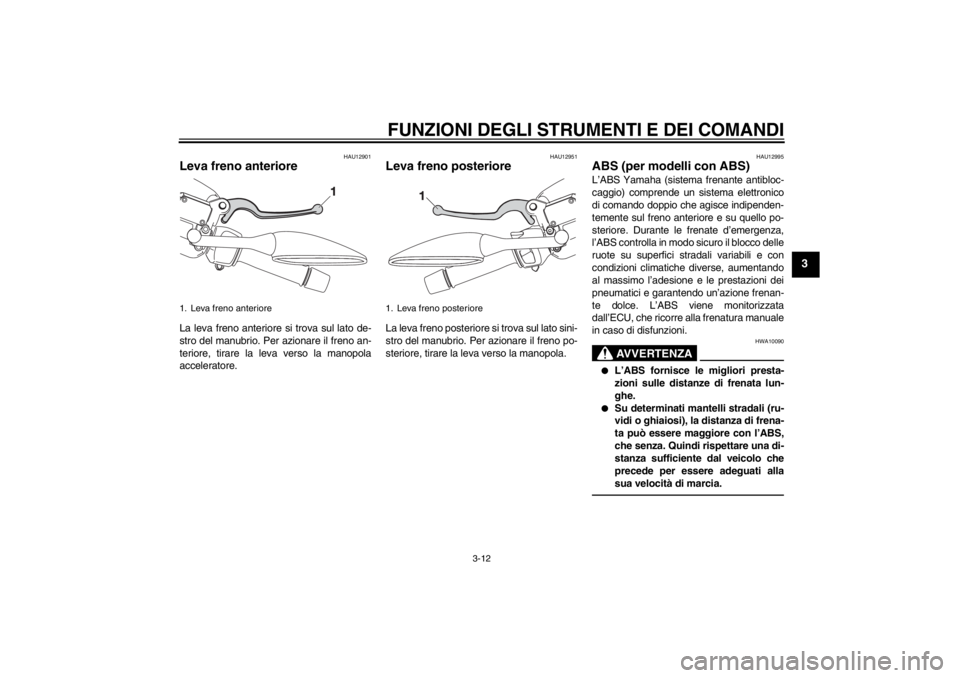

1. Leva freno anteriore
1. Leva freno posteriore
U2ABH2H0.book Page 12 Wednesday, August 29, 2012 4:26 PM
Page 30 of 94

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
NOTA●
L’ABS esegue un test di autodiagnosi
per pochi secondi ogni volta che il vei-
colo riparte per la prima volta dopo che
la chiave è stata girata su “ON”. Du-
rante questo controllo, si può sentire
un rumore di “scatto” dal lato anteriore
del veicolo, e se una delle leve dei freni
è tirata anche di poco, si può sentire
una vibrazione sulla leva, ma questi
sintomi non indicano una disfunzione.
●
Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulle leve
freno, ma questo non significa che ci
siano delle disfunzioni.
●
Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulle leve
freno quando l’ABS è attiva. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha per eseguire
questa prova.
ATTENZIONE
HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS.
HAUS1661
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
1. Aprire il coperchietto tappo serbatoio
carburante premendo sull’estremità
anteriore dello stesso.
2. Inserire la chiave nella serratura e gi-
rarla in senso orario. La serratura si
apre e si può togliere il tappo serbatoio
carburante.

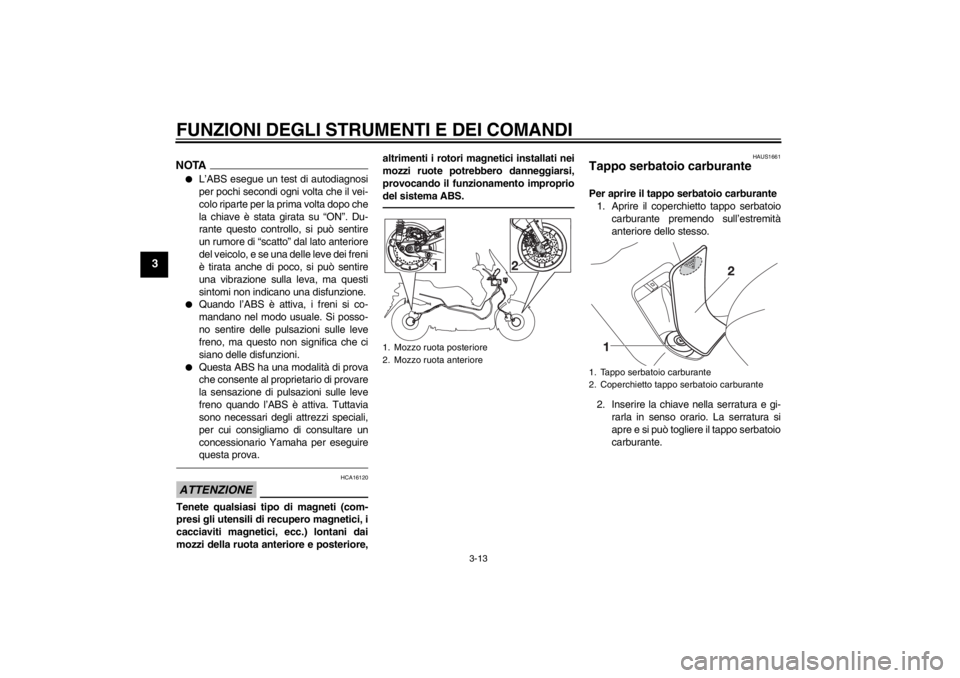

1. Mozzo ruota posteriore
2. Mozzo ruota anteriore
1. Tappo serbatoio carburante
2. Coperchietto tappo serbatoio carburante
U2ABH2H0.book Page 13 Wednesday, August 29, 2012 4:26 PM
