UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU48021
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. En este caso la
pantalla multifunción muestra el código de
error 30, pero no se trata de un fallo. Gire la
eliminar el código de error. De lo contrario
el motor no arrancará, aunque gire al pulsar
el interruptor de arranque.
SAUM3350
Arranque del motor ATENCIÓN
SCA10251
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
Para más información, consulte la página
3-21.
1. Gire la llave a la posición “ON”.
La luz de aviso, luz indicadora e indi-
cadores siguientes deben encenderse
durante unos segundos y luego apa-
garse.
Luz de aviso de avería del motor
Luz indicadora del sistema inmo-
vilizador
Indicador de cambio de la correa
trapezoidal
Indicador de cambio de aceite
Luz de aviso del nivel de gasolinaATENCIÓN
SCA11834
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encendida, consulte la página 3-3 para
U2DMS1S0.book Page 1 Friday, October 25, 2013 2:06 PM
Page 42 of 94
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
la comprobación del circuito de la luz in-
dicadora o de aviso correspondiente.
Para modelos con ABS:La luz de aviso del ABS debe encen-
derse cuando se gira el interruptor
principal a “ON” y luego apagarse
después de circular a una velocidad
de 10 km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
enciende y apaga como se ha explicado
anteriormente, consulte en la página 3-3
la comprobación del circuito correspon-
diente.2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte-
rruptor de arranque mientras aplica el
freno delantero o trasero.Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU45093
Inicio de la marcha1. Mientras mantiene apretada la mane-
ta del freno trasero con la mano iz-
quierda y sujeta el asa de agarre con
la mano derecha, empuje el scooter
fuera del caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Encienda los intermitentes.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague los intermitentes.

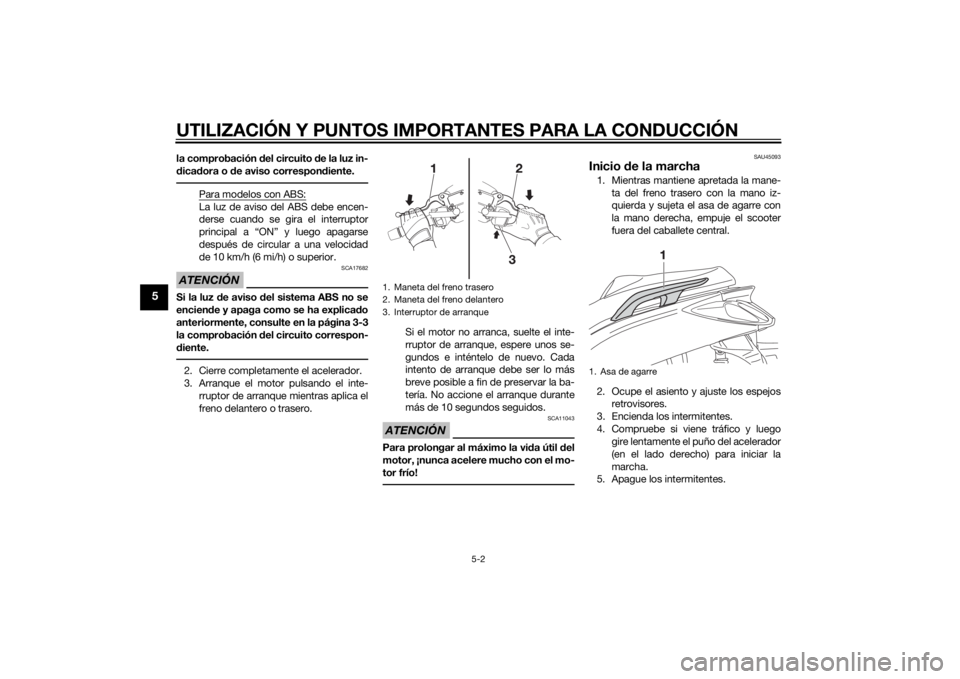

1. Maneta del freno trasero
2. Maneta del freno delantero
3. Interruptor de arranque
1. Asa de agarre
U2DMS1S0.book Page 2 Friday, October 25, 2013 2:06 PM
Page 43 of 94
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16782

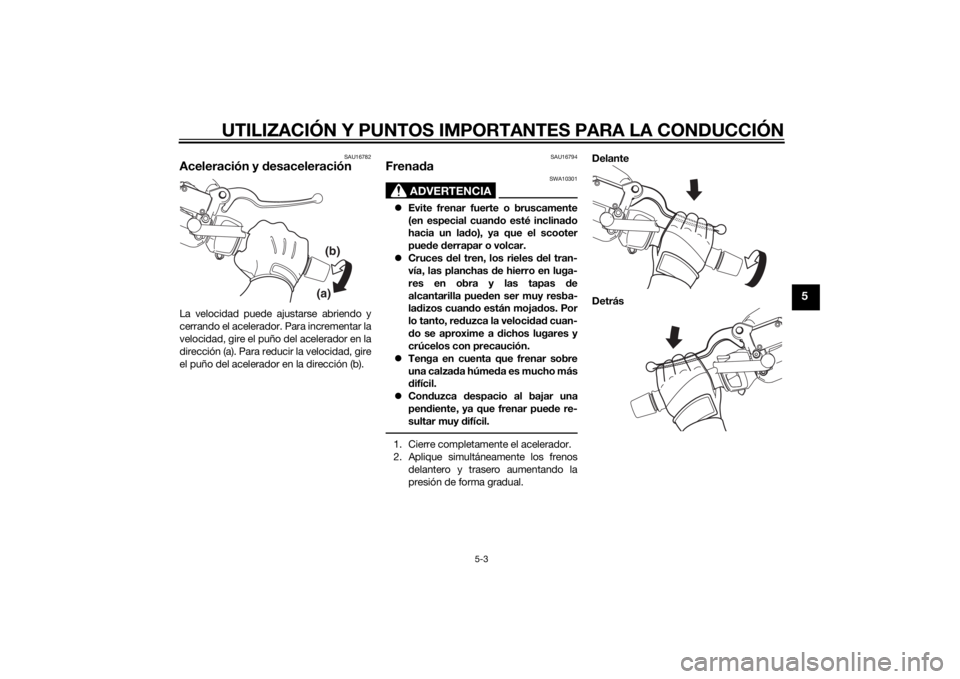

Aceleración y desaceleraciónLa velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU16794
Frenada
ADVERTENCIA
SWA10301
Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.
Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.
Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.
Conduzca despacio al bajar una
pendiente, ya que frenar puede re-
sultar muy difícil.1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.Delante
Detrás
(a)(b)
U2DMS1S0.book Page 3 Friday, October 25, 2013 2:06 PM
Page 44 of 94
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU16821
Consejos para reducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Evite revolucionar mucho el motor en
punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16831
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAUS1841
0–500 km (0–300 mi)
Evite un funcionamiento prolongado a más
de 5000 r/min.
500–1000 km (300–600 mi)
Evite un funcionamiento prolongado a más
de 7500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor, el aceite de
la transmisión final y el filtro de aceite.[SCA12932]A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
U2DMS1S0.book Page 4 Friday, October 25, 2013 2:06 PM
Page 45 of 94
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U2DMS1S0.book Page 5 Friday, October 25, 2013 2:06 PM
Page 46 of 94
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAUS1824
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, puede aumentar el riesgo de sufrir
daños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.
ADVERTENCIA
SWA10331
Este scooter está diseñado para utilizar-
lo únicamente en vías pavimentadas. Si
lo utiliza en condiciones anormales de
polvo, barro o humedad debe limpiar o
cambiar el filtro de aire con mayor fre-
cuencia; de lo contrario el motor puede
desgastarse rápidamente. Pregunte enun concesionario Yamaha cuáles son
los intervalos de mantenimiento ade-
cuados.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
U2DMS1S0.book Page 1 Friday, October 25, 2013 2:06 PM
Page 47 of 94
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU17382
Juego de herramientasEl juego de herramientas del propietario se
encuentra debajo del asiento. (Véase la pá-
gina 3-17).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.

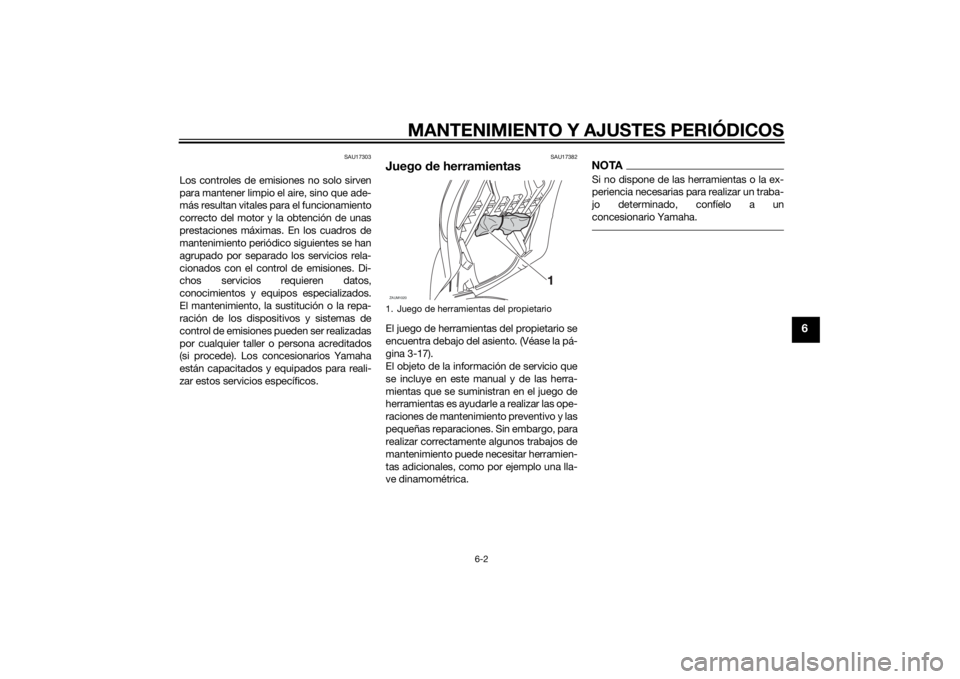

1. Juego de herramientas del propietarioZAUM1020
U2DMS1S0.book Page 2 Friday, October 25, 2013 2:06 PM
Page 48 of 94
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46872
NOTALas revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Unido).
A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46921
Cuadro de mantenimiento periódico del sistema de control de emisionesN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
ble• Comprobar si los tubos de gaso-
lina están agrietados o dañados.√√√√√
2Bujía•Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos.√√
•Cambiar.√√
3*Vá l vu l a s• Comprobar holgura de la válvula.
• Ajustar.√√√√
4*Inyección de gasoli-
na• Compruebe el ralentí del motor.√√√√√√
5*Silenciador y tubo
de escape• Comprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U2DMS1S0.book Page 3 Friday, October 25, 2013 2:06 PM
Page 49 of 94
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1771A
Cuadro general de mantenimiento y engraseN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Filtro de aire• Cambiar.√√
2Tubo colector del
filtro de aire•Limpiar.√√√√√
3Filtro de aire de la
caja de la correa
trapezoidal•Limpiar.√√√√√
4*Freno delantero• Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga.√√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Freno trasero• Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga.√√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
6*Tubos de freno• Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija-
ción son correctas.√√√√√
• Cambiar. Cada 4 años
7*Líquido de freno• Cambiar. Cada 2 años
8*Ruedas• Comprobar si están descentra-
das o dañadas.√√√√
U2DMS1S0.book Page 4 Friday, October 25, 2013 2:06 PM
Page 50 of 94
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
9*Neumáticos• Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario.√√√√√
10*Cojinetes de rueda• Comprobar si los cojinetes están
flojos o dañados.√√√√
11*Cojinetes de direc-
ción• Comprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
• Lubricar con grasa a base de ja-
bón de litio.Cada 24000 km (14000 mi)
12*Fijaciones del basti-
dor• Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados.√√√√√
13Eje pivote de la ma-
neta de freno delan-
tero• Lubricar con grasa de silicona.√√√√√
14Eje pivote de la ma-
neta de freno trase-
ro• Lubricar con grasa de silicona.√√√√√
15Caballete lateral,
caballete central• Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio.√√√√√
16*Interruptor del ca-
ballete lateral• Comprobar funcionamiento.√√√√√√
17*Horquilla delantera• Comprobar funcionamiento y si
existen fugas de aceite.√√√√ N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)
24000 km
(14000 mi)
U2DMS1S0.book Page 5 Friday, October 25, 2013 2:06 PM
