Utilización y puntos importantes para la conducción
6-5
6
SAU16821
Consejos para reducir el consu-
mo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Evite revolucionar mucho el motor en
punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16831
Rodaje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAUS1841
0–500 km (0–300 mi)
Evite un funcionamiento prolongado a más
de 5000 r/min.
500–1000 km (300–600 mi)
Evite un funcionamiento prolongado a más
de 7500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor, el aceite de
la transmisión final y el filtro de aceite.
[SCA12932]
A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UBL2S0S0.book Page 5 Monday, June 12, 2017 1:38 PM

Utilización y puntos importantes para la conducción
6-6
6
SAUN1421
Estacionamiento
Cuando estacione el vehículo, quite el con-
tacto y, a continuación, desactive la llave
inteligente.
NOTA
Aunque el vehículo se encuentre estacio-
nado en un lugar dividido por una valla o la
ventana de cristal de una tienda, si la llave
inteligente está dentro de radio de alcance
otras personas podrán arrancar el motor y
utilizar el vehículo. Cuando deje el vehículo,
desactive la llave inteligente. (Consulte la
página 3-5).
Si se baja el caballete lateral cuando el mo-
tor está en funcionamiento, el motor se de-
tiene y el zumbador suena durante
aproximadamente 1 minuto. Para detener
el zumbador, quite el contacto o eleve el
caballete lateral.
NOTA
Antes de dejar el vehículo, asegúrese
de girar el interruptor principal a
“OFF” o “ ”. De lo contrario, la bate-
ría podría descargarse.
El zumbador de alarma del caballete
lateral puede ajustarse para que no se
active. Póngase en contacto con su
concesionario Yamaha.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
UBL2S0S0.book Page 6 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-1
7
SAUS1824
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puedeser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.
ADVERTENCIA
SWA10331
Este scooter está diseñado para utilizar-
lo únicamente en vías pavimentadas. Si
lo utiliza en condiciones anormales de
polvo, barro o humedad debe limpiar o
cambiar el filtro de aire con mayor fre-
cuencia; de lo contrario el motor puede
desgastarse rápidamente. Pregunte en
un concesionario Yamaha cuáles son
los intervalos de mantenimiento ade-
cuados.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
UBL2S0S0.book Page 1 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-2
7
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU79250
Juego de herramientas
El juego de herramientas se encuentra de-
bajo del asiento. (Véase la página 3-9).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTA
Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietario
1
UBL2S0S0.book Page 2 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-3
7
SAU71020
NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimien-
to se basa en el kilometraje o en las millas (Reino Unido).
A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comen-
zando por el de los 6000 km (3500 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario
Yamaha, ya que requieren herramientas y datos especiales, así como cualificación
técnica.
SAU71060Cuadro de mantenimiento periódico del sistema de control de emi-
siones
N.º ELEMENTO
1*Línea de combus-
tible• Comprobar si los tubos de ga-
solina están agrietados o daña-
dos.
• Cambiar si es necesario.√√√√√
2*Bujía• Comprobar estado.
• Ajustar la distancia entre elec-
trodos y limpiar.√√
• Cambiar.√√
3*Holgura de la vál-
vula• Comprobar y ajustar.√√√√
4*Inyección de gaso-
lina• Comprobar el ralentí del motor.√√√√√√
5*Sistema de escape• Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar la junta según sea ne-
cesario.√√√√√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
16121824
0.63.5710.514
UBL2S0S0.book Page 3 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-4
7
SAU71361
Cuadro general de mantenimiento y engrase
N.º ELEMENTO
1*Comprobación del
sistema de diag-
nóstico• Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de error.√√√√√√
2*Filtro de aire• Cambiar.√√
3Tubo colector de la
caja del filtro de
aire•Limpiar.√√√√√
4*Filtro de aire de la
caja de la correa
trapezoidal•Limpiar.
• Cambiar si es necesario.√√√√√
5*Freno delantero• Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si
es necesario.√√√√√√
6*Freno trasero• Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si
es necesario.√√√√√√
7*Tu b o s de freno• Comprobar si está agrietado o
dañado.√√√√√
• Cambiar. Cada 4 años
8*Líquido de frenos• Cambiar. Cada 2 años
9*Ruedas• Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario.√√√√
10*Neumáticos• Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario.√√√√√
11*Cojinetes de rueda• Comprobar si los cojinetes es-
tán flojos o dañados.√√√√
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
1 6 12 18 24
0.6 3.5 7 10.5 14
UBL2S0S0.book Page 4 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-5
7
12*Cojinetes de direc-
ción• Comprobar que los conjuntos
de cojinetes no estén flojos.√√√√
• Recubrir moderadamente con
grasa a base de jabón de litio.√
13*Fijaciones del bas-
tidor• Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados.√√√√√
14Eje pivote de las
manetas de freno
delantero y trasero• Lubricar con grasa de silicona.√√√√√
15Caballete lateral,
caballete central• Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio.√√√√√
16*Interruptor del ca-
ballete lateral• Compruebe el funcionamiento y
cámbielo según sea necesario.√√√√√√
17*Horquilla delantera• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
18*Conjuntos amorti-
guadores• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
19 Aceite de motor• Cambiar (calentar el motor antes
de vaciarlo).En el intervalo inicial y cuando
el indicador de cambio de acei-
te parpadea o se enciende
• Comprobar nivel de aceite y si
existen fugas.Cada 3000 km (1800 mi)
20Filtro de aceite del
motor• Cambiar.√√√
21*Aceite de la trans-
misión final• Comprobar si existen fugas en
el vehículo.√√√√√
• Cambiar.
√√√
22*Sistema de refrige-
ración• Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo.√√√√√
• Cambiar. Cada 3 años N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
16121824
0.63.5710.514
UBL2S0S0.book Page 5 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-6
7
SAU72790
NOTA
Filtro de aire del motor y filtro de aire de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel des-
echable; dicho elemento está revestido de aceite y, para no dañarlo, no se debe
limpiar con aire comprimido.
• Si se utiliza el vehículo en lugares especialmente húmedos o polvorientos, el filtro
de aire del motor y el filtro de aire de la caja de la correa trapezoidal se deben cam-
biar con mayor frecuencia.
Mantenimiento del freno hidráulico
• Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido
de frenos. Compruebe regularmente los niveles de líquido de frenos y llene los de-
pósitos según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las
pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o da-
ñados.
23*Correa trapezoidal• Cambiar.Cuando el indicador de cambio
de la correa trapezoidal parpa-
dee o se encienda
24*Interruptores de
freno delantero y
trasero• Comprobar funcionamiento.√√√√√√
25*Piezas móviles y
cables• Lubricar.√√√√√
26*Caja y cable del
puño del acelera-
dor• Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del
acelerador si es necesario.
• Lubricar la caja y el cable del
puño del acelerador.√√√√√
27*Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.√√√√√√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
16121824
0.6 3.5 7 10.5 14
UBL2S0S0.book Page 6 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-7
7
SAU18752

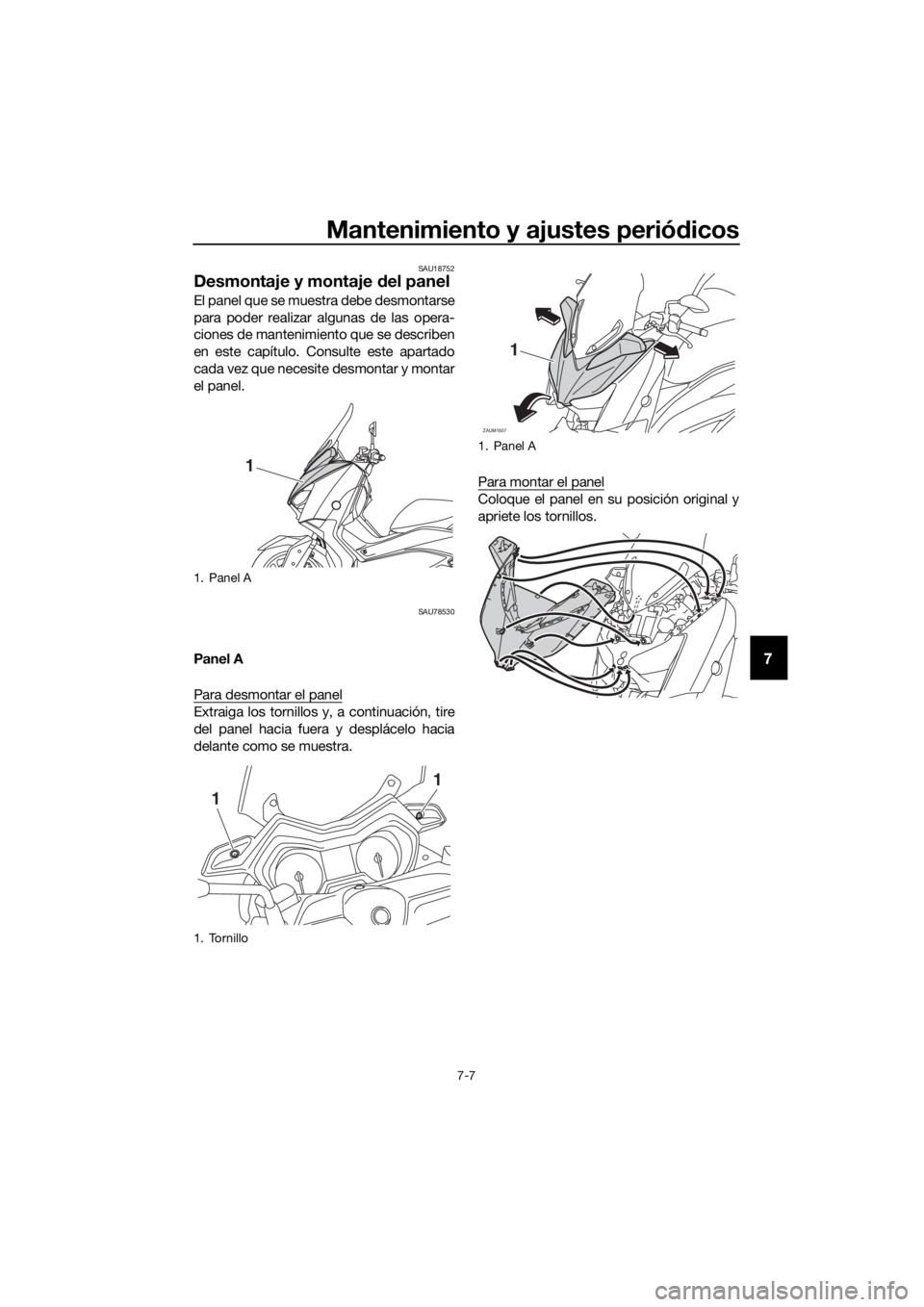

Desmontaje y montaje del panel
El panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU78530
Panel A
Para desmontar el panel
Extraiga los tornillos y, a continuación, tire
del panel hacia fuera y desplácelo hacia
delante como se muestra.Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
1. Panel A
1. Tornillo
1
1
1
1. Panel A
ZAUM1507
1
UBL2S0S0.book Page 7 Monday, June 12, 2017 1:38 PM

Mantenimiento y ajustes periódicos
7-8
7
SAU19623
Comprobación de la bujía
La bujía es un componente importante del
motor; debe verificarse periódicamente, de
preferencia por un concesionario Yamaha.
El calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y verificarse
de acuerdo con el cuadro de mantenimien-
to periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del mo-
tor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presenta
un color claramente diferente, puede que el
motor no funcione adecuadamente. No tra-
te de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el
vehículo en un concesionario Yamaha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4…1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
Bujía especificada:
NGK/CR9E
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UBL2S0S0.book Page 8 Monday, June 12, 2017 1:38 PM
