YAMAHA XMAX 125 2019 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2019, Model line: XMAX 125, Model: YAMAHA XMAX 125 2019Pages: 116, tamaño PDF: 13.7 MB

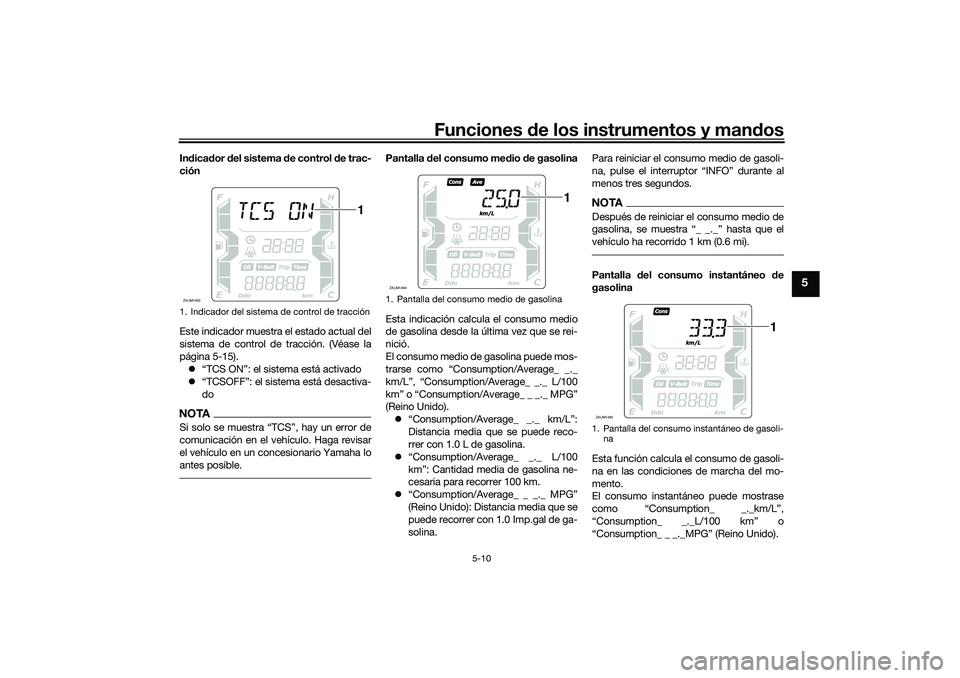

Page 41 of 116
Funciones de los instrumentos y man dos
5-10
5
In dica dor del sistema d e control de trac-
ción
Este indicador muestra el estado actual del
sistema de control de tracción. (Véase la
página 5-15). “TCS ON”: el sistema está activado
“TCSOFF”: el sistema está desactiva-
doNOTASi solo se muestra “TCS”, hay un error de
comunicación en el vehículo. Haga revisar
el vehículo en un concesionario Yamaha lo
antes posible.
Pantalla del consumo me dio de gasolina
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició.
El consumo medio de gasolina puede mos-
trarse como “Consumption/Average_ _._
km/L”, “Consumption/Average_ _._ L/100
km” o “Consumption/Average_ _ _._ MPG”
(Reino Unido). “Consumption/Average_ _._ km/L”:
Distancia media que se puede reco-
rrer con 1.0 L de gasolina.
“Consumption/Average_ _._ L/100
km”: Cantidad media de gasolina ne-
cesaria para recorrer 100 km.
“Consumption/Average_ _ _._ MPG”
(Reino Unido): Distancia media que se
puede recorrer con 1.0 Imp.gal de ga-
solina. Para reiniciar el consumo medio de gasoli-
na, pulse el interruptor “INFO” durante al
menos tres segundos.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).Pantalla
del consumo instantáneo d e
gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
El consumo instantáneo puede mostrase
como “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” o
“Consumption_ _ _._MPG” (Reino Unido).
1. Indicador del sistema de control de tracciónZAUM1493
1
1. Pantalla del consumo medio de gasolinaZAUM1494
1
1. Pantalla del consumo instantáneo de gasoli- naZAUM1495
1
UB9YS0S0.book Page 10 Tuesday, January 5, 2021 1:07 PM

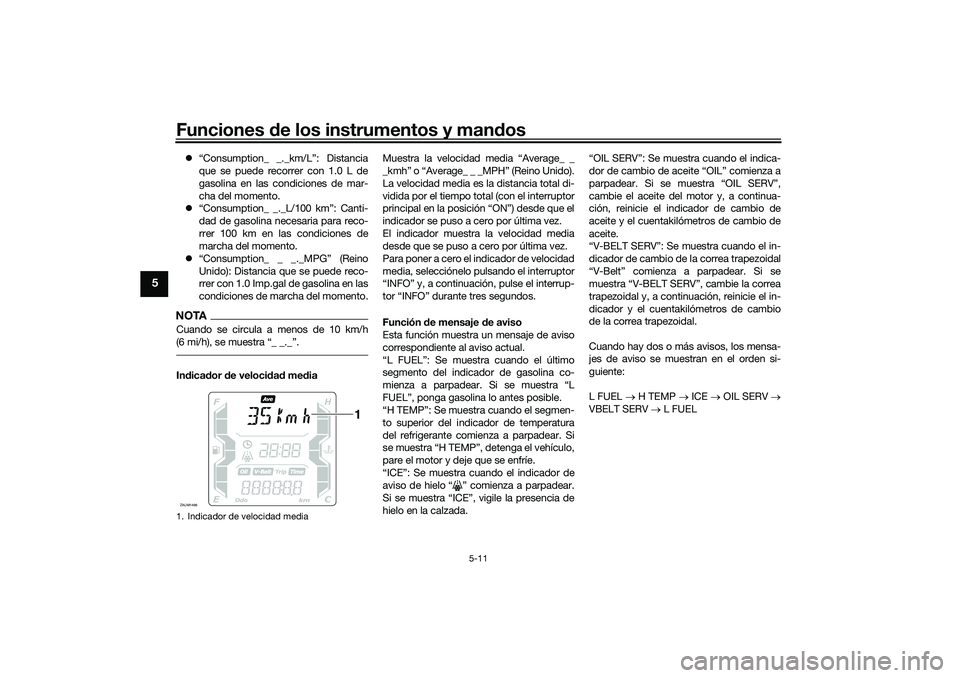

Page 42 of 116
Funciones de los instrumentos y man dos
5-11
5
“Consumption_ _._km/L”: Distancia
que se puede recorrer con 1.0 L de
gasolina en las condiciones de mar-
cha del momento.
“Consumption_ _._L/100 km”: Canti-
dad de gasolina necesaria para reco-
rrer 100 km en las condiciones de
marcha del momento.
“Consumption_ _ _._MPG” (Reino
Unido): Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.NOTACuando se circula a menos de 10 km/h
(6 mi/h), se muestra “_ _._”.Indica dor de veloci dad me dia Muestra la velocidad media “Average_ _
_kmh” o “Average_ _ _MPH” (Reino Unido).
La velocidad media es la distancia total di-
vidida por el tiempo total (con el interruptor
principal en la posición “ON”) desde que el
indicador se puso a cero por última vez.
El indicador muestra la velocidad media
desde que se puso a cero por última vez.
Para poner a cero el indicador de velocidad
media, selecciónelo pulsando el interruptor
“INFO” y, a continuación, pulse el interrup-
tor “INFO” durante tres segundos.
Función
de mensaje d e aviso
Esta función muestra un mensaje de aviso
correspondiente al aviso actual.
“L FUEL”: Se muestra cuando el último
segmento del indicador de gasolina co-
mienza a parpadear. Si se muestra “L
FUEL”, ponga gasolina lo antes posible.
“H TEMP”: Se muestra cuando el segmen-
to superior del indicador de temperatura
del refrigerante comienza a parpadear. Si
se muestra “H TEMP”, detenga el vehículo,
pare el motor y deje que se enfríe.
“ICE”: Se muestra cuando el indicador de
aviso de hielo “ ” comienza a parpadear.
Si se muestra “ICE”, vigile la presencia de
hielo en la calzada. “OIL SERV”: Se muestra cuando el indica-
dor de cambio de aceite “OIL” comienza a
parpadear. Si se muestra “OIL SERV”,
cambie el aceite del motor y, a continua-
ción, reinicie el indicador de cambio de
aceite y el cuentakilómetros de cambio de
aceite.
“V-BELT SERV”: Se muestra cuando el in-
dicador de cambio de la correa trapezoidal
“V-Belt” comienza a parpadear. Si se
muestra “V-BELT SERV”, cambie la correa
trapezoidal y, a continuación, reinicie el in-
dicador y el cuentakilómetros de cambio
de la correa trapezoidal.
Cuando hay dos o más avisos, los mensa-
jes de aviso se muestran en el orden si-
guiente:
L FUEL
H TEMP ICE OIL SERV
VBELT SERV L FUEL1. Indicador de velocidad mediaZAUM1496
1
UB9YS0S0.book Page 11 Tuesday, January 5, 2021 1:07 PM

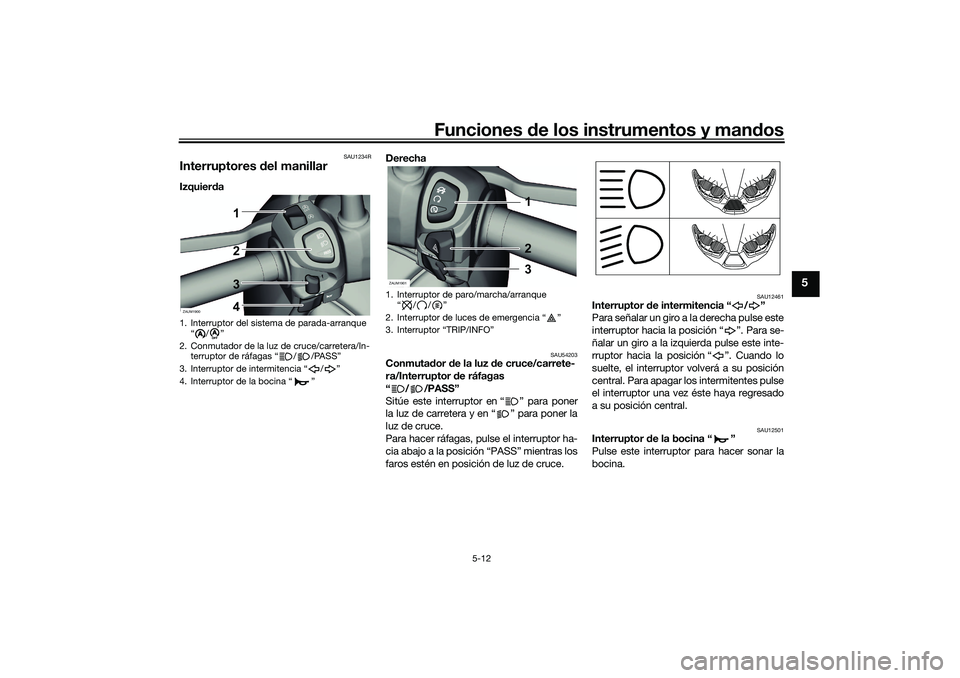

Page 43 of 116
Funciones de los instrumentos y man dos
5-12
5
SAU1234R
Interruptores del manillarIzquier da Derecha
SAU54203
Conmuta
dor d e la luz de cruce/carrete-
ra/Interruptor de ráfagas
“//PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el interruptor ha-
cia abajo a la posición “PASS” mientras los
faros estén en posición de luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
1. Interruptor del sistema de parada-arranque “/”
2. Conmutador de la luz de cruce/carretera/In- terruptor de ráfagas “ / /PASS”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”ZAUM1900
1
3
4 2
A
A
1. Interruptor de paro/marcha/arranque “//”
2. Interruptor de luces de emergencia “ ”
3. Interruptor “TRIP/INFO”ZAUM1901
1
2
3
UB9YS0S0.book Page 12 Tuesday, January 5, 2021 1:07 PM

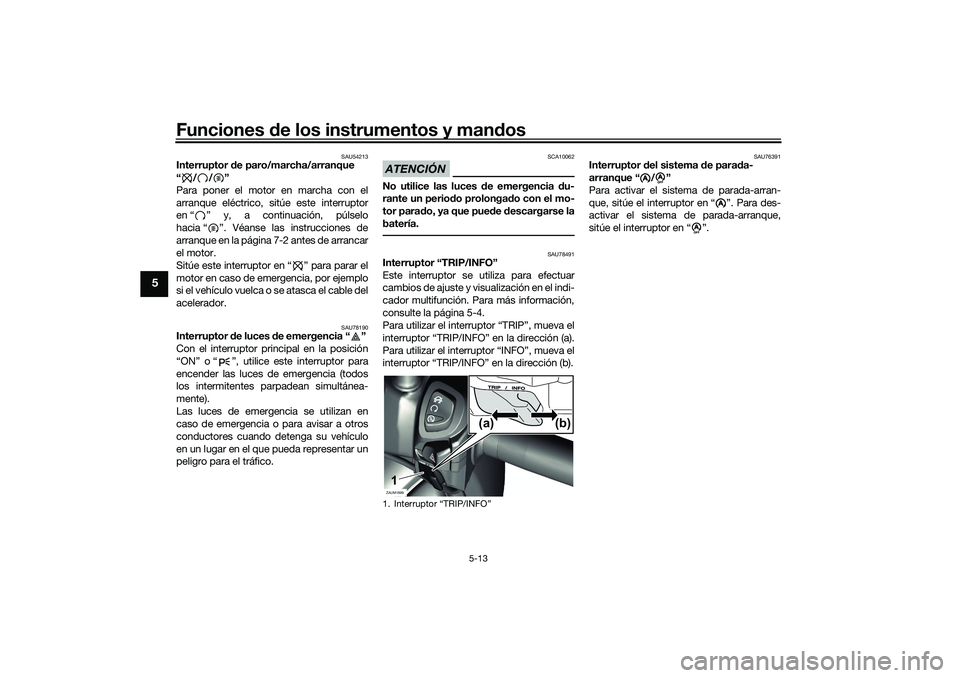

Page 44 of 116
Funciones de los instrumentos y man dos
5-13
5
SAU54213
Interruptor d e paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, púlselo
hacia “ ”. Véanse las instrucciones de
arranque en la página 7-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU78190
Interruptor de luces de emergencia “ ”
Con el interruptor principal en la posición
“ON” o “ ”, utilice este interruptor para
encender las luces de emergencia (todos
los intermitentes parpadean simultánea-
mente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU78491
Interruptor “TRIP/INFO”
Este interruptor se utiliza para efectuar
cambios de ajuste y visualización en el indi-
cador multifunción. Para más información,
consulte la página 5-4.
Para utilizar el interruptor “TRIP”, mueva el
interruptor “TRIP/INFO” en la dirección (a).
Para utilizar el interruptor “INFO”, mueva el
interruptor “TRIP/INFO” en la dirección (b).
SAU76391
Interruptor d el sistema de parad a-
arranque “ / ”
Para activar el sistema de parada-arran-
que, sitúe el interruptor en “ ”. Para des-
activar el sistema de parada-arranque,
sitúe el interruptor en “ ”.
1. Interruptor “TRIP/INFO”ZAUM1899
(b)
(a)
1
A
A
A
A
UB9YS0S0.book Page 13 Tuesday, January 5, 2021 1:07 PM

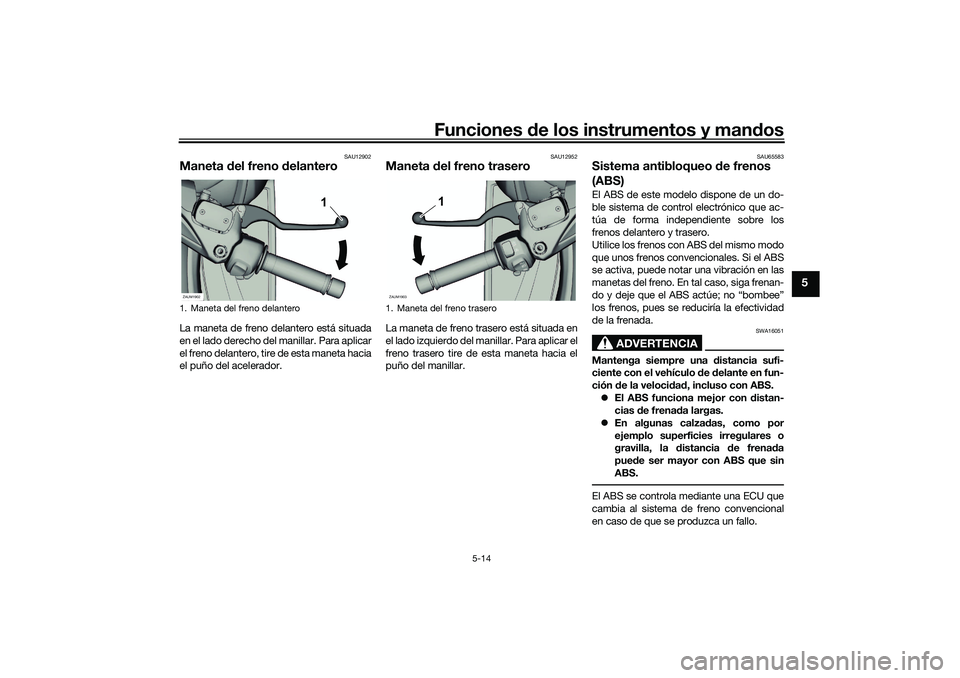

Page 45 of 116
Funciones de los instrumentos y man dos
5-14
5
SAU12902
Maneta del freno d elanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
SAU12952
Maneta del freno traseroLa maneta de freno trasero está situada en
el lado izquierdo del manillar. Para aplicar el
freno trasero tire de esta maneta hacia el
puño del manillar.
SAU65583
Sistema antibloqueo de frenos
(ABS)El ABS de este modelo dispone de un do-
ble sistema de control electrónico que ac-
túa de forma independiente sobre los
frenos delantero y trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
El ABS funciona mejor con distan-
cias de frenad a largas.
En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
1. Maneta del freno delanteroZAUM1902
1
1. Maneta del freno trasero
1
ZAUM1903
UB9YS0S0.book Page 14 Tuesday, January 5, 2021 1:07 PM

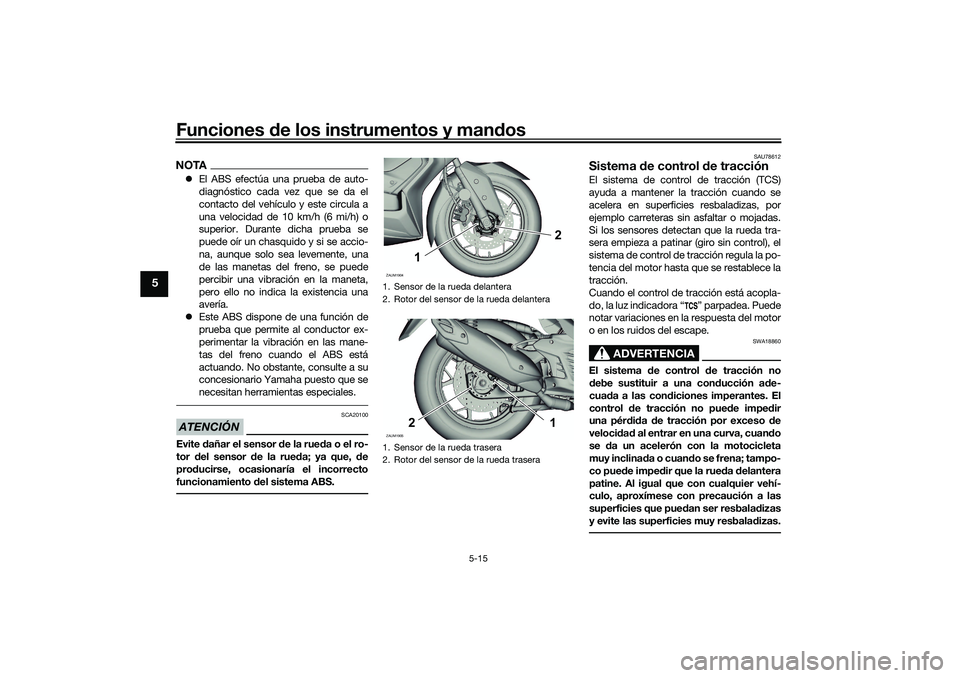

Page 46 of 116
Funciones de los instrumentos y man dos
5-15
5
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que se da el
contacto del vehículo y este circula a
una velocidad de 10 km/h (6 mi/h) o
superior. Durante dicha prueba se
puede oír un chasquido y si se accio-
na, aunque solo sea levemente, una
de las manetas del freno, se puede
percibir una vibración en la maneta,
pero ello no indica la existencia una
avería.
Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las mane-
tas del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rue da o el ro-
tor del sensor d e la rueda; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU78612
Sistema de control de tracciónEl sistema de control de tracción (TCS)
ayuda a mantener la tracción cuando se
acelera en superficies resbaladizas, por
ejemplo carreteras sin asfaltar o mojadas.
Si los sensores detectan que la rueda tra-
sera empieza a patinar (giro sin control), el
sistema de control de tracción regula la po-
tencia del motor hasta que se restablece la
tracción.
Cuando el control de tracción está acopla-
do, la luz indicadora “ ” parpadea. Puede
notar variaciones en la respuesta del motor
o en los ruidos del escape.
ADVERTENCIA
SWA18860
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbalad izas
y evite las superficies muy resbala dizas.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda traseraZAUM1904
2
1
ZAUM1905ZAUM1905
21
UB9YS0S0.book Page 15 Tuesday, January 5, 2021 1:07 PM

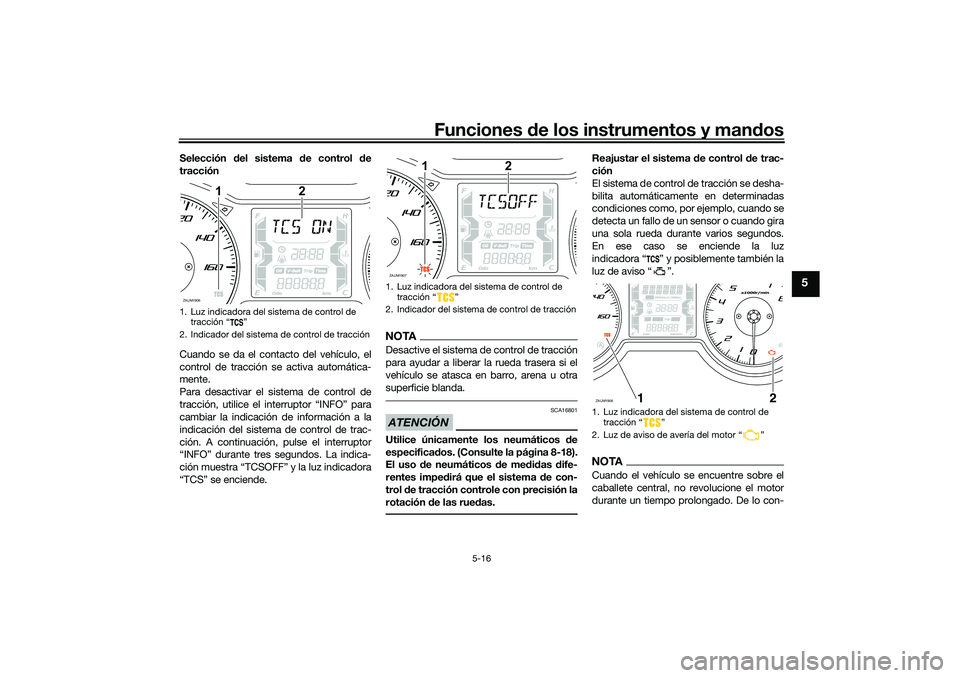

Page 47 of 116
Funciones de los instrumentos y man dos
5-16
5
Selección del sistema de control de
tracción
Cuando se da el contacto del vehículo, el
control de tracción se activa automática-
mente.
Para desactivar el sistema de control de
tracción, utilice el interruptor “INFO” para
cambiar la indicación de información a la
indicación del sistema de control de trac-
ción. A continuación, pulse el interruptor
“INFO” durante tres segundos. La indica-
ción muestra “TCSOFF” y la luz indicadora
“TCS” se enciende.
NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otra
superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 8-18).
El uso de neumáticos d e medid as dife-
rentes impe dirá que el sistema d e con-
trol de tracción controle con precisión la
rotación de las rue das.
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desha-
bilita automáticamente en determinadas
condiciones como, por ejemplo, cuando se
detecta un fallo de un sensor o cuando gira
una sola rueda durante varios segundos.
En ese caso se enciende la luz
indicadora “ ” y posiblemente también la
luz de aviso “ ”.NOTACuando el vehículo se encuentre sobre el
caballete central, no revolucione el motor
durante un tiempo prolongado. De lo con-
1. Luz indicadora del sistema de control de tracción “ ”
2. Indicador del sistema de control de tracciónZAUM1906
1
2
1. Luz indicadora del sistema de control de tracción “ ”
2. Indicador del sistema de control de tracciónZAUM1907
1
2
1. Luz indicadora del sistema de control de tracción “ ”
2. Luz de aviso de avería del motor “ ”ZAUM1908
UB9YS0S0.book Page 16 Tuesday, January 5, 2021 1:07 PM

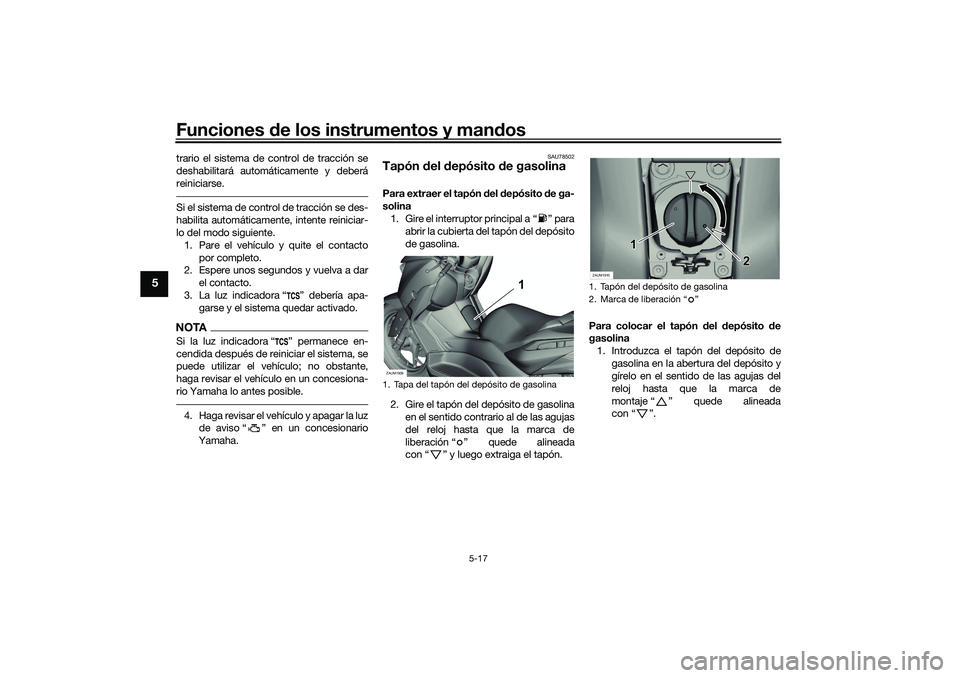

Page 48 of 116
Funciones de los instrumentos y man dos
5-17
5
trario el sistema de control de tracción se
deshabilitará automáticamente y deberá
reiniciarse.Si el sistema de control de tracción se des-
habilita automáticamente, intente reiniciar-
lo del modo siguiente.
1. Pare el vehículo y quite el contacto por completo.
2. Espere unos segundos y vuelva a dar
el contacto.
3. La luz indicadora “ ” debería apa- garse y el sistema quedar activado.NOTASi la luz indicadora “ ” permanece en-
cendida después de reiniciar el sistema, se
puede utilizar el vehículo; no obstante,
haga revisar el vehículo en un concesiona-
rio Yamaha lo antes posible.4. Haga revisar el vehículo y apagar la luzde aviso “ ” en un concesionario
Yamaha.
SAU78502
Tapón del depósito de gasolinaPara extraer el tapón d el depósito de ga-
solina 1. Gire el interruptor principal a “ ” para
abrir la cubierta del tapón del depósito
de gasolina.
2. Gire el tapón del depósito de gasolina en el sentido contrario al de las agujas
del reloj hasta que la marca de
liberación “ ” quede alineada
con “ ” y luego extraiga el tapón. Para colocar el tapón
del depósito de
gasolina
1. Introduzca el tapón del depósito de gasolina en la abertura del depósito y
gírelo en el sentido de las agujas del
reloj hasta que la marca de
montaje “ ” quede alineada
con “ ”.1. Tapa del tapón del depósito de gasolinaZAUM1909
1
1. Tapón del depósito de gasolina
2. Marca de liberación “ ”ZAUM1910
2
1
UB9YS0S0.book Page 17 Tuesday, January 5, 2021 1:07 PM

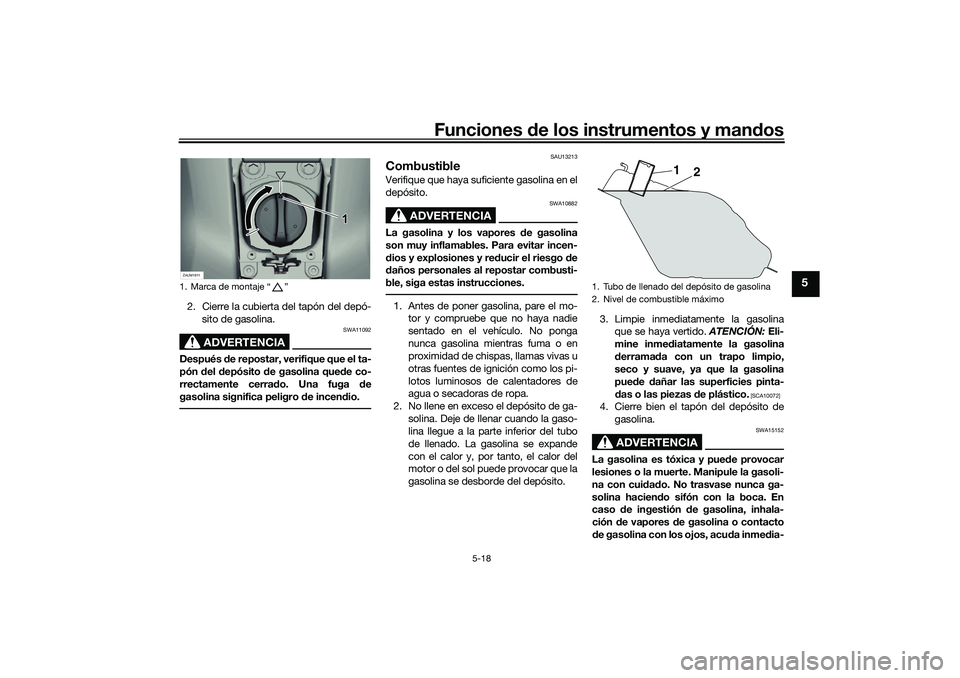

Page 49 of 116
Funciones de los instrumentos y man dos
5-18
5
2. Cierre la cubierta del tapón del depó-
sito de gasolina.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina que de co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.
SAU13213
CombustibleVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia-
1. Marca de montaje “ ”ZAUM1911
1
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
UB9YS0S0.book Page 18 Tuesday, January 5, 2021 1:07 PM

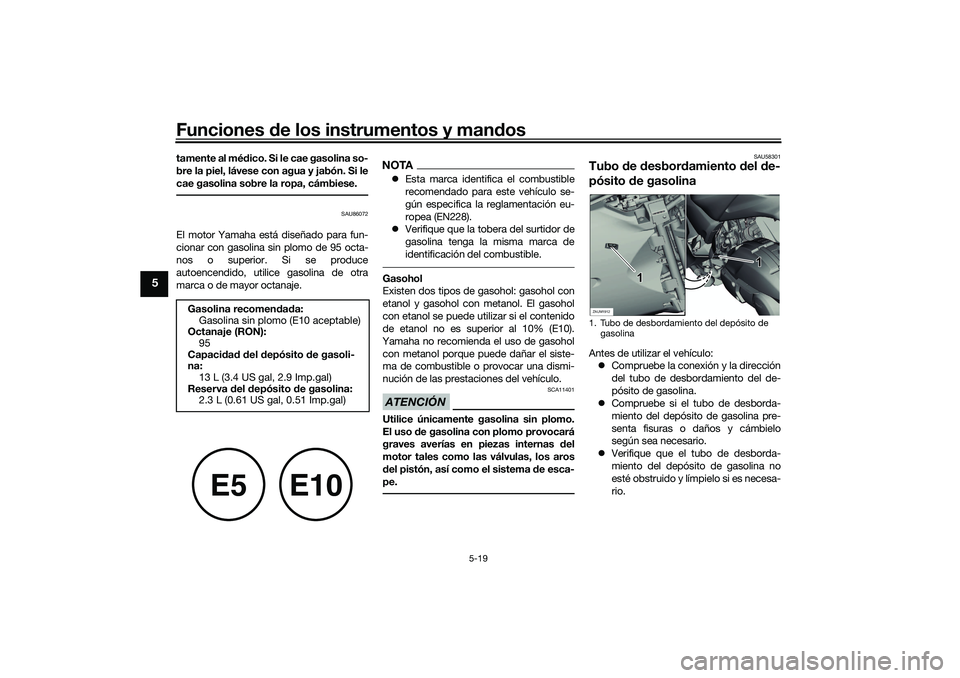

Page 50 of 116
Funciones de los instrumentos y man dos
5-19
5
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86072
El motor Yamaha está diseñado para fun-
cionar con gasolina sin plomo de 95 octa-
nos o superior. Si se produce
autoencendido, utilice gasolina de otra
marca o de mayor octanaje.
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
SAU58301
Tubo de desbor damiento del de-
pósito de gasolinaAntes de utilizar el vehículo:
Compruebe la conexión y la dirección
del tubo de desbordamiento del de-
pósito de gasolina.
Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
Gasolina recomen
dad a:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
95
Capaci dad d el depósito de gasoli-
na:
13 L (3.4 US gal, 2.9 Imp.gal)
Reserva del depósito d e gasolina:
2.3 L (0.61 US gal, 0.51 Imp.gal)
E5
E10
1. Tubo de desbordamiento del depósito de
gasolinaZAUM1912
1
1
UB9YS0S0.book Page 19 Tuesday, January 5, 2021 1:07 PM
