Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU60691
AccuDe accu bevindt zich achter paneel A. (Zie
pagina 8-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is giftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw
ZAUM1965
ZAUM1966
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. AccuZAUM1967
3 3
3 2
21
1
UB9YD0D0.book Page 26 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhou d en afstelling
8-27
8

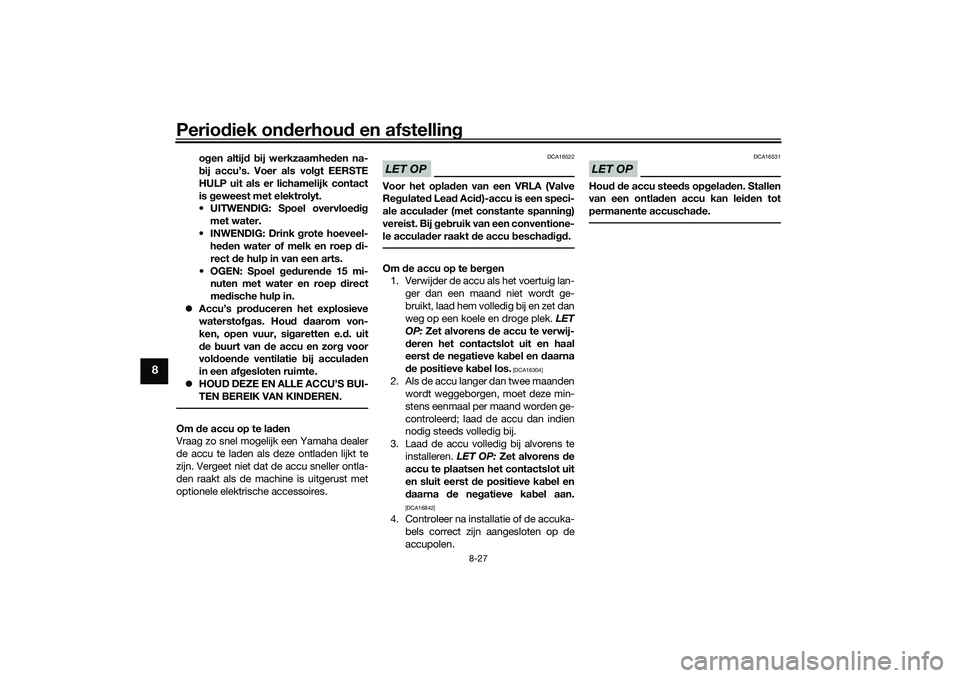

ogen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buurt van d e accu en zor g voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het contactslot uit en haal
eerst de ne gatieve ka bel en daarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens d e
accu te plaatsen het contactslot uit
en sluit eerst d e positieve kabel en
d aarna de neg atieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
UB9YD0D0.book Page 27 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhoud en afstelling
8-28
8
DAUN2581

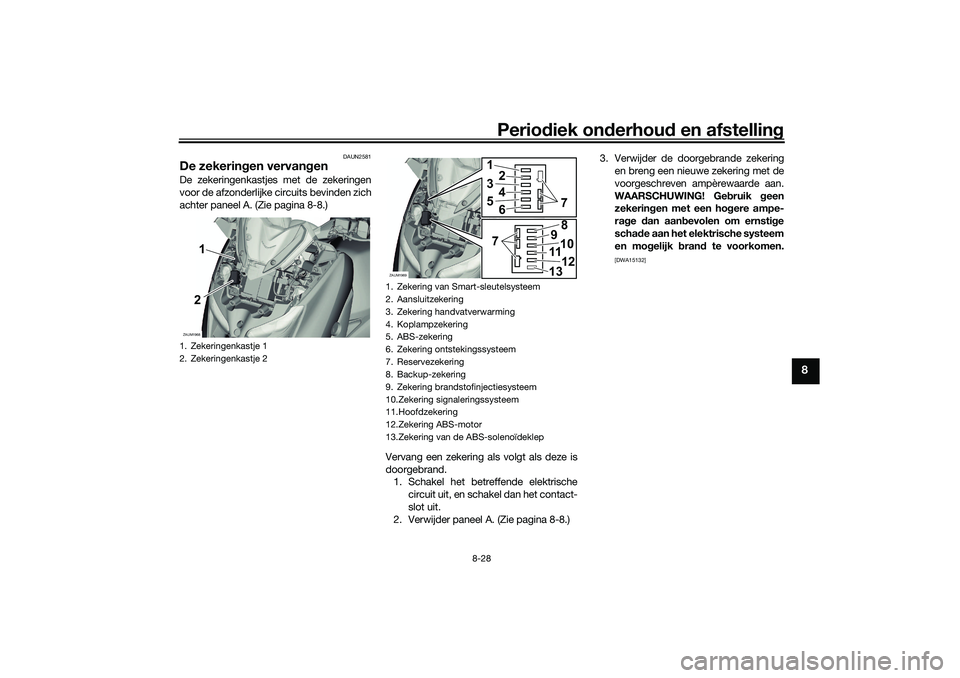

De zekerin gen vervan genDe zekeringenkastjes met de zekeringen
voor de afzonderlijke circuits bevinden zich
achter paneel A. (Zie pagina 8-8.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Schakel het betreffende elektrische
circuit uit, en schakel dan het contact-
slot uit.
2. Verwijder paneel A. (Zie pagina 8-8.) 3. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Zekeringenkastje 1
2. Zekeringenkastje 2ZAUM19682 2
21
1
1. Zekering van Smart-sleutelsysteem
2. Aansluitzekering
3. Zekering handvatverwarming
4. Koplampzekering
5. ABS-zekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Backup-zekering
9. Zekering brandstofinjectiesysteem
10.Zekering signaleringssysteem
11.Hoofdzekering
12.Zekering ABS-motor
13.Zekering van de ABS-solenoïdeklepZAUM1969
1
2
3
4
5
67
7891011
12
13
UB9YD0D0.book Page 28 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhou d en afstelling
8-29
8
4. Schakel het contactslot in, en schakel
dan het betreffende elektrische circuit
in om te zien of de apparatuur werkt.
OPMERKINGAls de zekering direct opnieuw doorbrandt,
vraag dan een Yamaha dealer het elek-
trisch systeem te controleren.5. Monteer paneel A. (Zie pagina 8-8.)
DAUN2261
Voertui gverlichtin gDit model is uitgerust met LED-lampen
voor de koplampen, parkeerlichten en het
remlicht/achterlicht. Als een lamp niet gaat
branden, controleer dan de zekeringen en
laat vervolgens een Yamaha dealer de ma-
chine controleren.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.

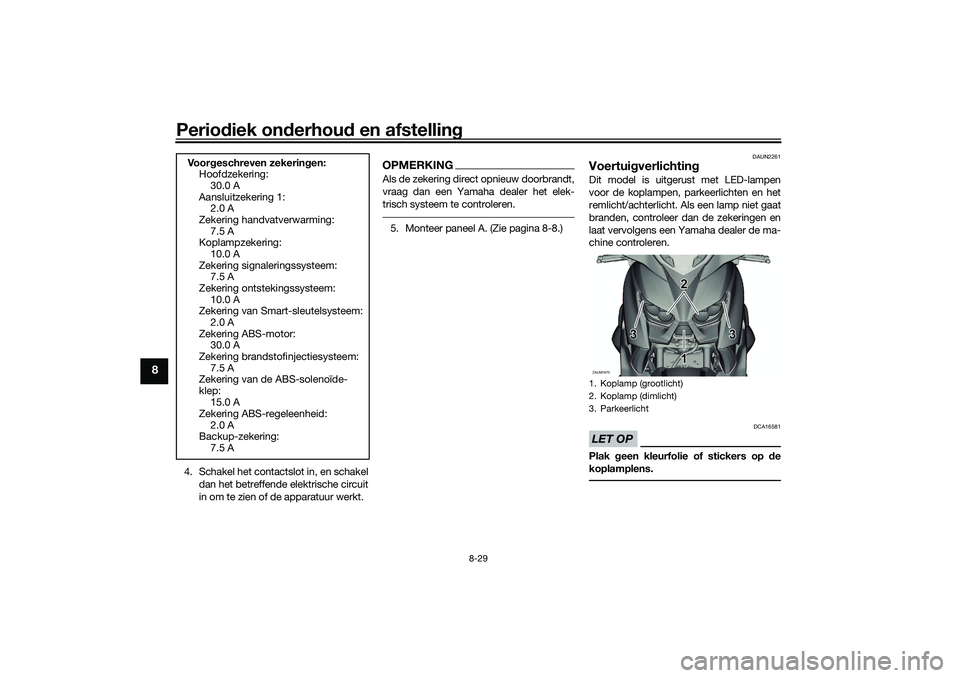

Voor geschreven zekerin gen:
Hoofdzekering:
30.0 A
Aansluitzekering 1: 2.0 A
Zekering handvatverwarming: 7.5 A
Koplampzekering:
10.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem: 10.0 A
Zekering van Smart-sleutelsysteem:
2.0 A
Zekering ABS-motor: 30.0 A
Zekering brandstofinjectiesysteem: 7.5 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid:
2.0 A
Backup-zekering: 7.5 A
1. Koplamp (grootlicht)
2. Koplamp (dimlicht)
3. ParkeerlichtZAUM1970
2 2
2
3
33 3
31
1
UB9YD0D0.book Page 29 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhoud en afstelling
8-30
8
DAU39881
Voorste richtin gaanwijzerAls een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAUT1331
Gloeilamp achterste richtin gaan-
wijzerAls het lampje van een achterste richting-
aanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU78560
Gloeilamp in kentekenverlichtin g

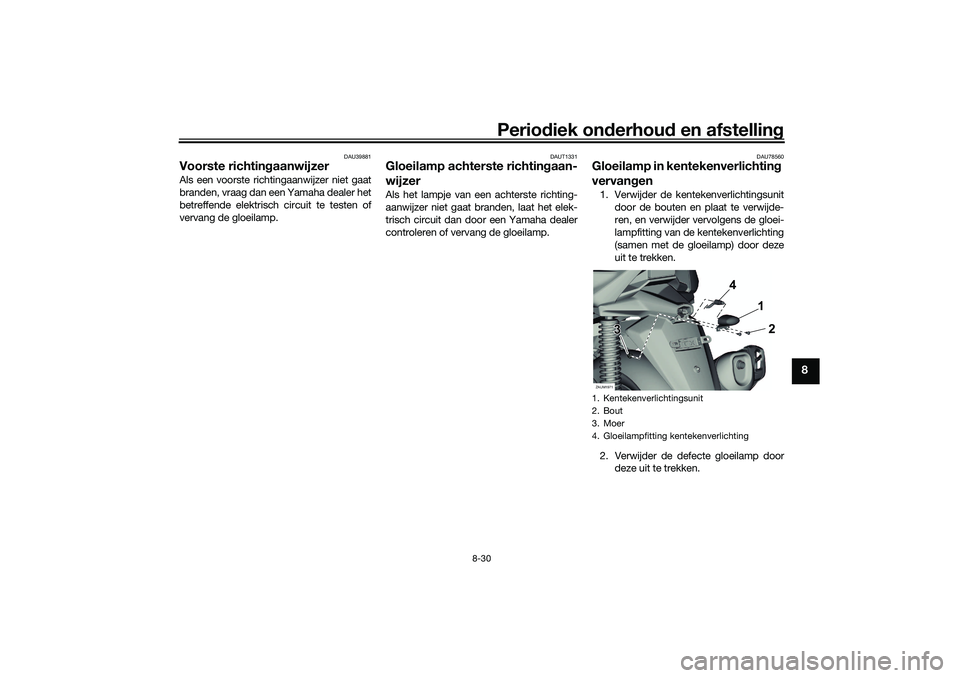

vervan gen1. Verwijder de kentekenverlichtingsunit
door de bouten en plaat te verwijde-
ren, en verwijder vervolgens de gloei-
lampfitting van de kentekenverlichting
(samen met de gloeilamp) door deze
uit te trekken.
2. Verwijder de defecte gloeilamp door deze uit te trekken.1. Kentekenverlichtingsunit
2. Bout
3. Moer
4. Gloeilampfitting kentekenverlichtingZAUM1971
2 2
2
4
4
1
1
3
3
UB9YD0D0.book Page 30 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhou d en afstelling
8-31
8

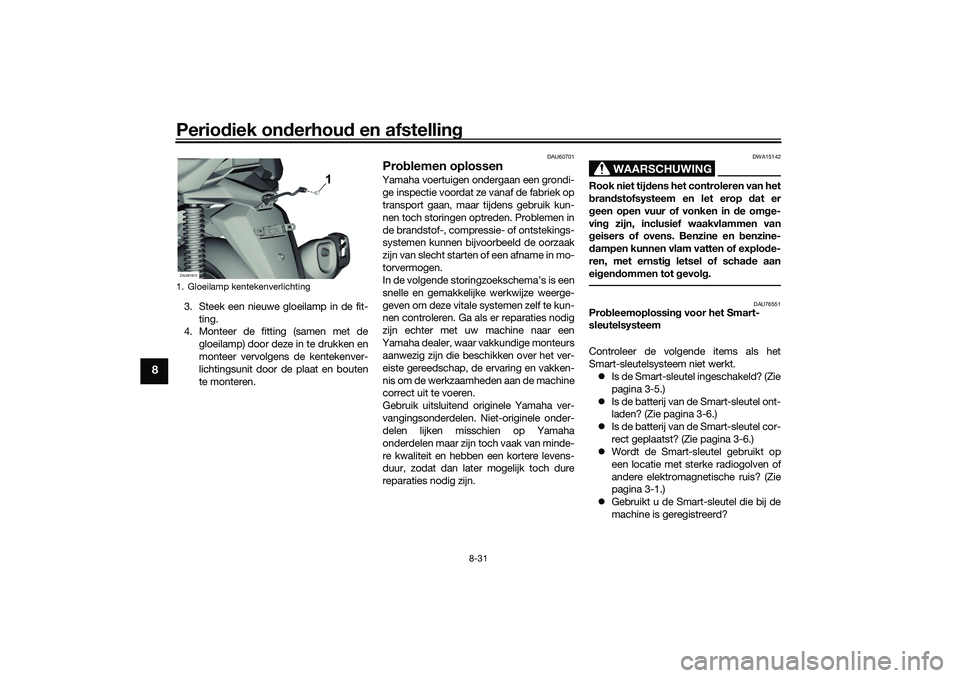

3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
monteer vervolgens de kentekenver-
lichtingsunit door de plaat en bouten
te monteren.
DAU60701
Prob lemen oplossenYamaha voertuigen ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga als er reparaties nodig
zijn echter met uw machine naar een
Yamaha dealer, waar vakkundige monteurs aanwezig zijn die beschikken over het ver-
eiste gereedschap, de ervaring en vakken-
nis om de werkzaamheden aan de machine
correct uit te voeren.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
DAU76551
Pro bleemoplossin g voor het Smart-
sleutelsysteem
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.  Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
 Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
 Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
 Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
 Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd?
1. Gloeilamp kentekenverlichtingZAUM1972
1 1
1
UB9YD0D0.book Page 31 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhoud en afstelling
8-32
8

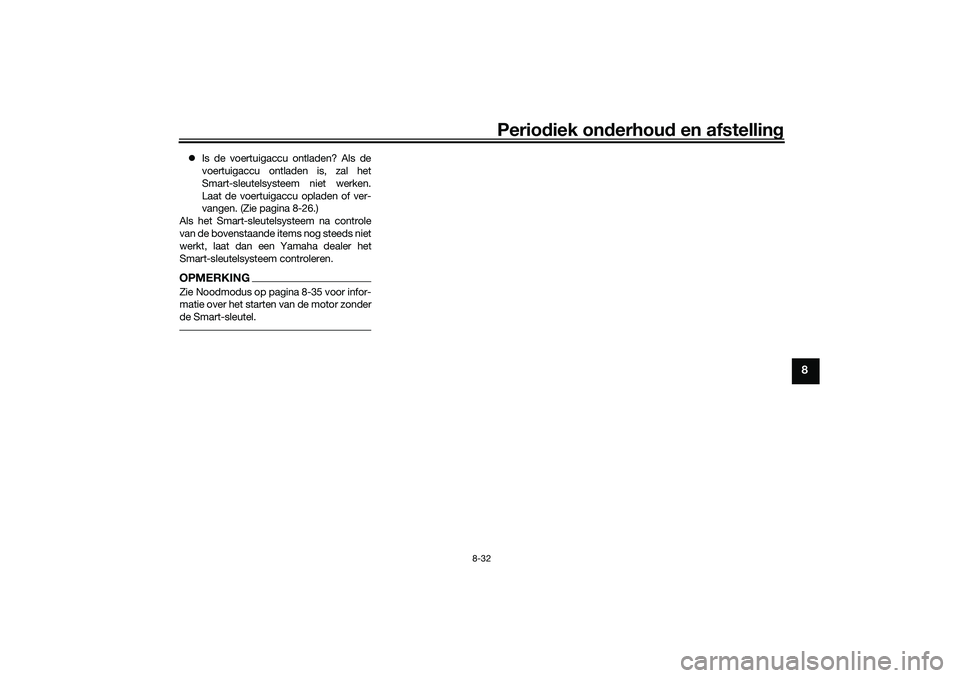

Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 8-26.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.OPMERKINGZie Noodmodus op pagina 8-35 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UB9YD0D0.book Page 32 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhou d en afstelling
8-33
8
DAU86350

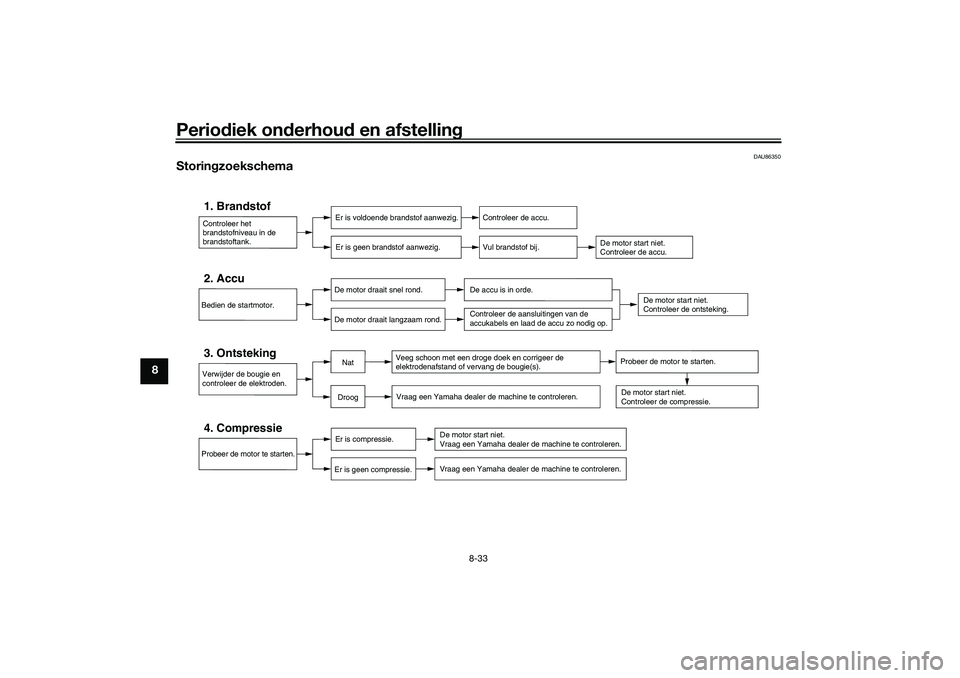

Storin gzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Probeer de motor te starten.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en corrigeer de
elektrodenafstand of vervang de bougie(s). Vraag een Yamaha dealer de machine te controleren.
DroogNat
Probeer de motor te starten.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu zo nodig op.
UB9YD0D0.book Page 33 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhoud en afstelling
8-34
8
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
Verwij der de rad iatorvuld op niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een handdoek, aan over de ra diatorvul dop en d raai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sisg eluid stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB9YD0D0.book Page 34 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhou d en afstelling
8-35
8
DAU76561

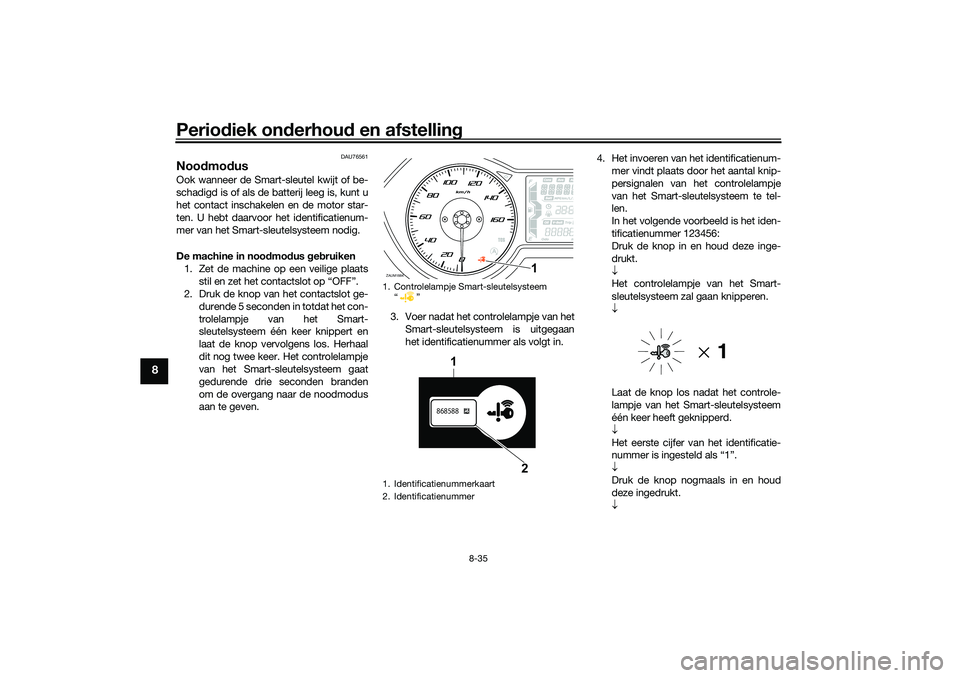

Noo dmo dus Ook wanneer de Smart-sleutel kwijt of be-
schadigd is of als de batterij leeg is, kunt u
het contact inschakelen en de motor star-
ten. U hebt daarvoor het identificatienum-
mer van het Smart-sleutelsysteem nodig.
De machine in noo dmo dus geb ruiken
1. Zet de machine op een veilige plaats stil en zet het contactslot op “OFF”.
2. Druk de knop van het contactslot ge-
durende 5 seconden in totdat het con-
trolelampje van het Smart-
sleutelsysteem één keer knippert en
laat de knop vervolgens los. Herhaal
dit nog twee keer. Het controlelampje
van het Smart-sleutelsysteem gaat
gedurende drie seconden branden
om de overgang naar de noodmodus
aan te geven. 3. Voer nadat het controlelampje van het
Smart-sleutelsysteem is uitgegaan
het identificatienummer als volgt in. 4. Het invoeren van het identificatienum-
mer vindt plaats door het aantal knip-
persignalen van het controlelampje
van het Smart-sleutelsysteem te tel-
len.
In het volgende voorbeeld is het iden-
tificatienummer 123456:
Druk de knop in en houd deze inge-
drukt.

Het controlelampje van het Smart-
sleutelsysteem zal gaan knipperen.

Laat de knop los nadat het controle-
lampje van het Smart-sleutelsysteem
één keer heeft geknipperd.

Het eerste cijfer van het identificatie-
nummer is ingesteld als “1”.

Druk de knop nogmaals in en houd
deze ingedrukt.

1. Controlelampje Smart-sleutelsysteem “”
1. Identificatienummerkaart
2. IdentificatienummerZAUM1884
1
868588
1
2
UB9YD0D0.book Page 35 Tuesday, January 5, 2021 2:04 PM
