YAMAHA XMAX 125 2021 Manuale duso (in Italian)

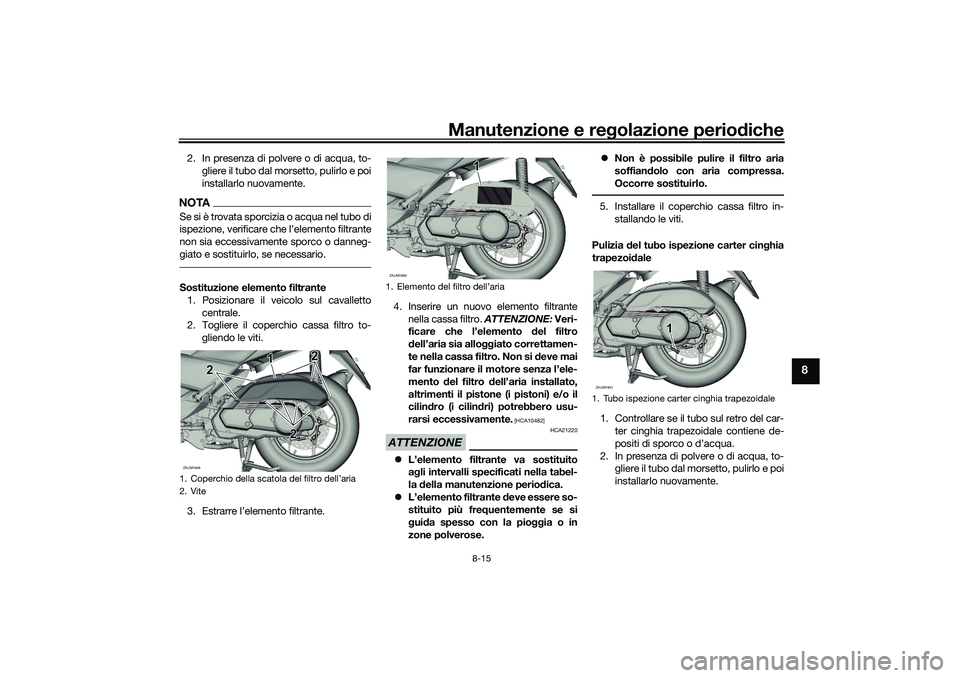

Manutenzione e regolazione perio diche
8-15
8
2. In presenza di polvere o di acqua, to-
gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.NOTASe si è trovata sporcizia o acqua nel tubo di
ispezione, verificare che l’elemento filtrante
non sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.Sostituzione elemento filtrante1. Posizionare il veicolo sul cavalletto centrale.
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Estrarre l’elemento filtrante. 4. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento d el filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro d ell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
ATTENZIONE
HCA21220
 L’elemento filtrante va sostituito
ag li intervalli specificati nella tabel-
la della manutenzione perio dica.
 L’elemento filtrante deve essere so-
stituito più fre quentemente se si
g ui da spesso con la pio ggia o in
zone polverose. 
Non è possibile pulire il filtro aria
soffian dolo con aria compressa.
Occorre sostituirlo.
5. Installare il coperchio cassa filtro in- stallando le viti.
Pulizia del tubo ispezione carter cin ghia
trapezoi dale
1. Controllare se il tubo sul retro del car- ter cinghia trapezoidale contiene de-
positi di sporco o d’acqua.
2. In presenza di polvere o di acqua, to- gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.
1. Coperchio della scatola del filtro dell’aria
2. ViteZAUM1949
2 2 1
2
22 1
2
2
1. Elemento del filtro dell’ariaZAUM1950
1 11
1. Tubo ispezione carter cinghia trapezoidaleZAUM1951
1 11
UB9YH0H0.book Page 15 Tuesday, January 5, 2021 11:41 AM

Manutenzione e regolazione perio diche
8-16
8

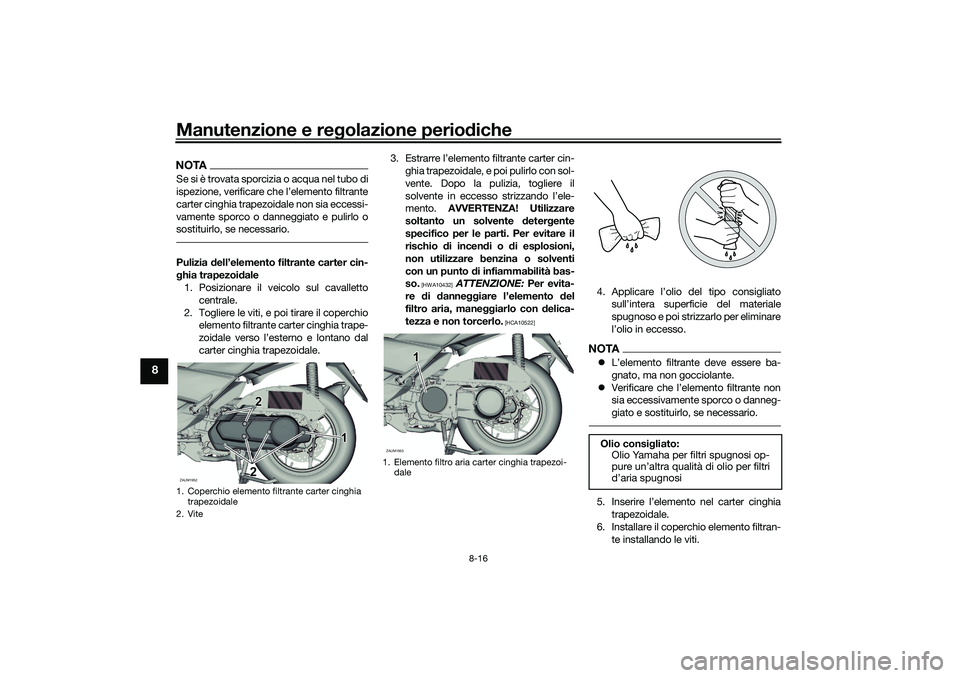

NOTASe si è trovata sporcizia o acqua nel tubo di
ispezione, verificare che l’elemento filtrante
carter cinghia trapezoidale non sia eccessi-
vamente sporco o danneggiato e pulirlo o
sostituirlo, se necessario.Pulizia dell’elemento filtrante carter cin-
g hia trapezoi dale
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere le viti, e poi tirare il coperchio elemento filtrante carter cinghia trape-
zoidale verso l’esterno e lontano dal
carter cinghia trapezoidale. 3. Estrarre l’elemento filtrante carter cin-
ghia trapezoidale, e poi pulirlo con sol-
vente. Dopo la pulizia, togliere il
solvente in eccesso strizzando l’ele-
mento. AVVERTENZA! Utilizzare
soltanto un solvente deter gente
specifico per le parti. Per evitare il
rischio di incen di o di esplosioni,
non utilizzare benzina o solventi
con un punto di infiammabilità bas-
so.
[HWA10432]
ATTENZIONE: Per evita-
re di danneggiare l’elemento del
filtro aria, mane ggiarlo con delica-
tezza e non torcerlo.
[HCA10522]
4. Applicare l’olio del tipo consigliato sull’intera superficie del materiale
spugnoso e poi strizzarlo per eliminare
l’olio in eccesso.NOTAL’elemento filtrante deve essere ba-
gnato, ma non gocciolante.
 Verificare che l’elemento filtrante non
sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.5. Inserire l’elemento nel carter cinghia
trapezoidale.
6. Installare il coperchio elemento filtran-
te installando le viti.
1. Coperchio elemento filtrante carter cinghia trapezoidale
2. ViteZAUM1952
1 1
21
2
2
2
1. Elemento filtro aria carter cinghia trapezoi- daleZAUM1953
1 11
Olio consi gliato:
Olio Yamaha per filtri spugnosi op-
pure un’altra qualità di olio per filtri
d’aria spugnosi
UB9YH0H0.book Page 16 Tuesday, January 5, 2021 11:41 AM

Manutenzione e regolazione perio diche
8-17
8
HAU21386

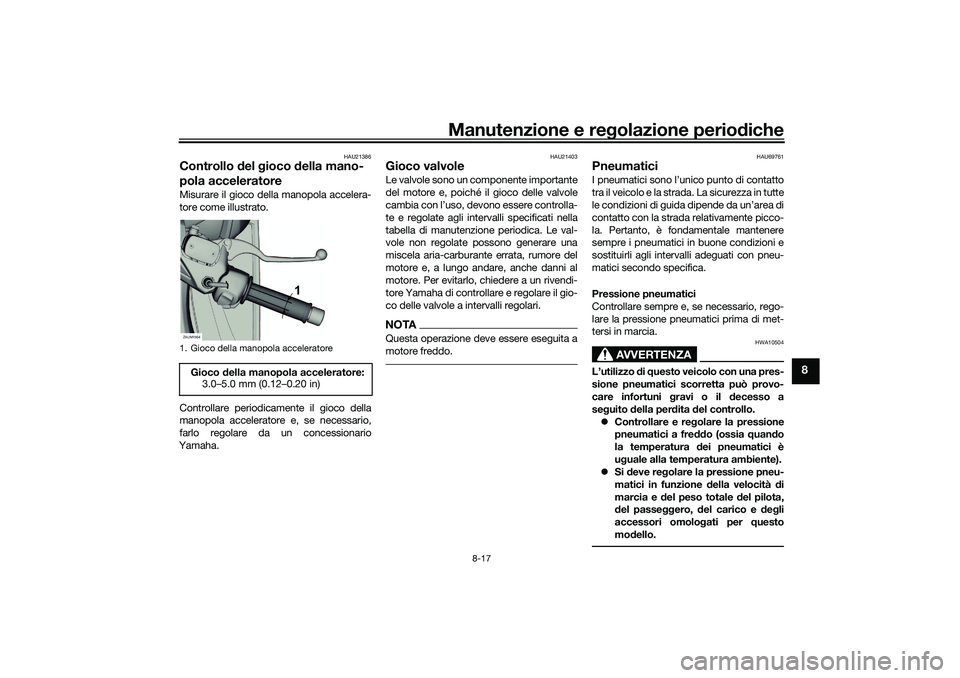

Controllo del gioco della mano-
pola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21403
Gioco valvoleLe valvole sono un componente importante
del motore e, poiché il gioco delle valvole
cambia con l’uso, devono essere controlla-
te e regolate agli intervalli specificati nella
tabella di manutenzione periodica. Le val-
vole non regolate possono generare una
miscela aria-carburante errata, rumore del
motore e, a lungo andare, anche danni al
motore. Per evitarlo, chiedere a un rivendi-
tore Yamaha di controllare e regolare il gio-
co delle valvole a intervalli regolari.NOTAQuesta operazione deve essere eseguita a
motore freddo.
HAU69761
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il d ecesso a
se guito della per dita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quand o
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale d el pilota,
d el passe ggero, del carico e deg li
accessori omolo gati per questo
mo dello.
1. Gioco della manopola acceleratoreGioco della manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)ZAUM1954
1
UB9YH0H0.book Page 17 Tuesday, January 5, 2021 11:41 AM

Manutenzione e regolazione periodiche
8-18
8

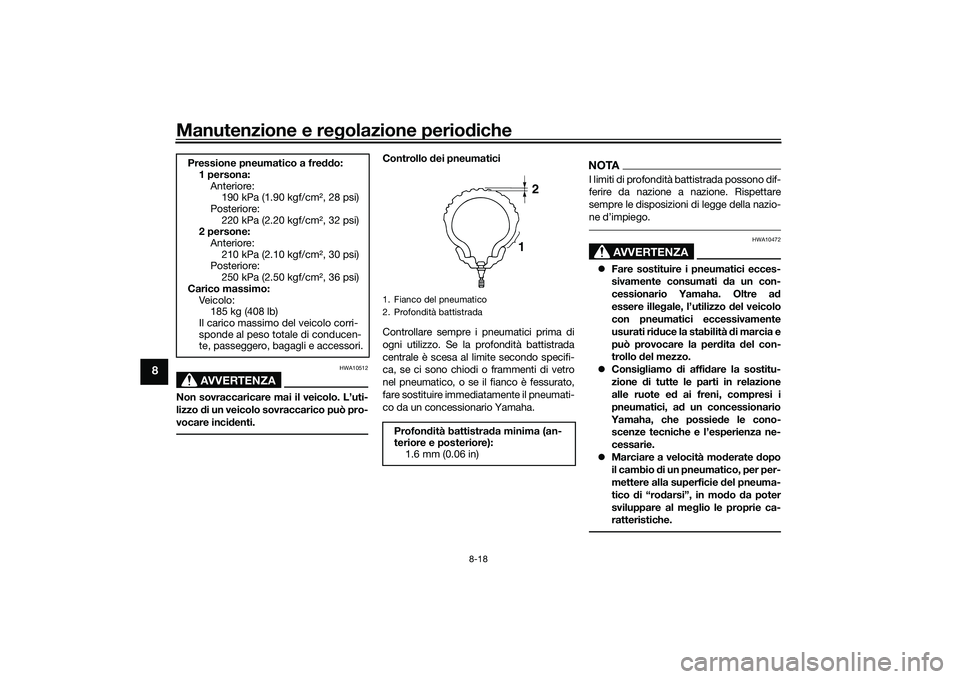

AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
 Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Pressione pneumatico a freddo:
1 persona:
Anteriore:190 kPa (1.90 kgf/cm², 28 psi)
Posteriore:
220 kPa (2.20 kgf/cm², 32 psi)
2 persone: Anteriore:
210 kPa (2.10 kgf/cm², 30 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Carico massimo: Ve i c ol o :185 kg (408 lb)
Il carico massimo del veicolo corri-
sponde al peso totale di conducen-
te, passeggero, bagagli e accessori.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
1 2
UB9YH0H0.book Page 18 Friday, January 8, 2021 1:22 PM

Manutenzione e regolazione perio diche
8-19
8

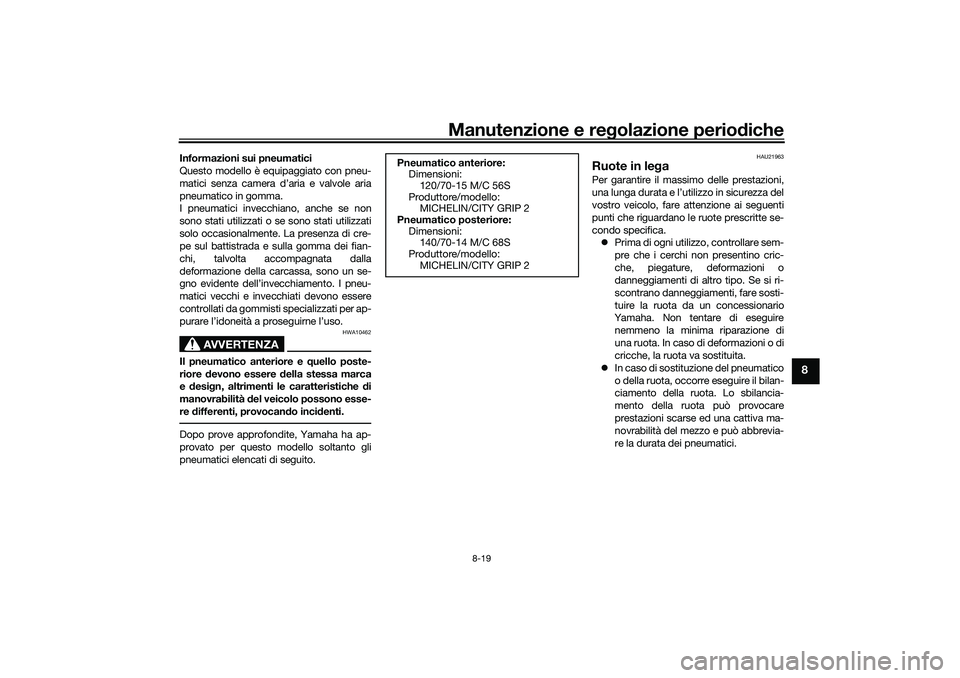

Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:
120/70-15 M/C 56S
Produttore/modello: MICHELIN/CITY GRIP 2
Pneumatico posteriore: Dimensioni:140/70-14 M/C 68S
Produttore/modello: MICHELIN/CITY GRIP 2
UB9YH0H0.book Page 19 Tuesday, January 5, 2021 11:41 AM

Manutenzione e regolazione perio diche
8-20
8
HAU50861

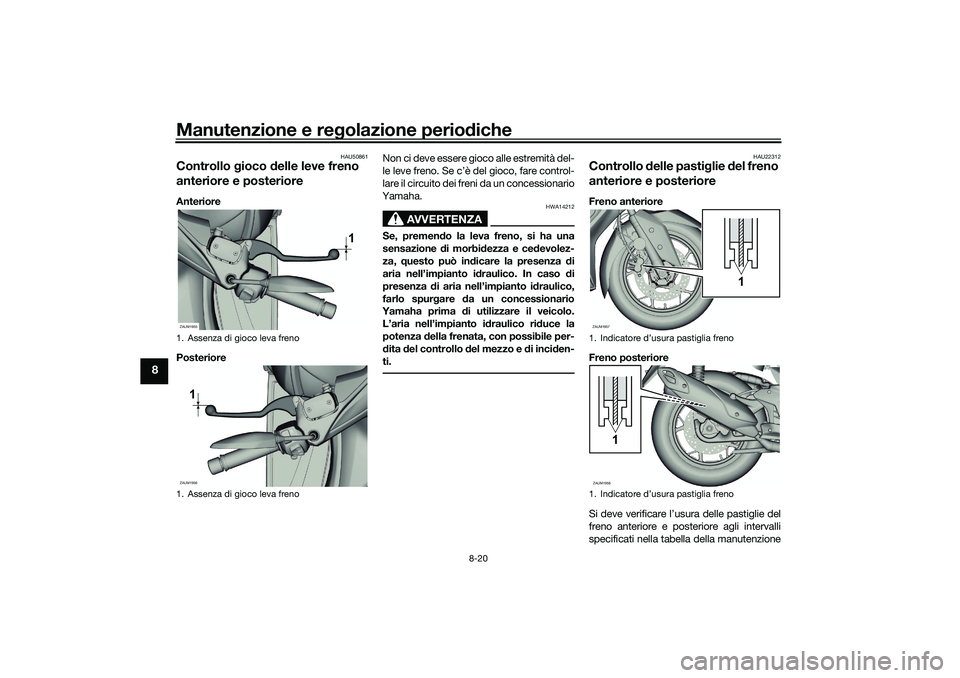

Controllo gioco delle leve freno
anteriore e posterioreAnteriore
Posteriore Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto id raulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la
potenza della frenata, con possibile per-
d ita del controllo del mezzo e d i inciden-
ti.
HAU22312
Controllo delle pasti glie del freno
anteriore e posterioreFreno anteriore
Freno posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
1. Assenza di gioco leva freno
1. Assenza di gioco leva frenoZAUM1955
1
ZAUM19561
1. Indicatore d’usura pastiglia freno
1. Indicatore d’usura pastiglia frenoZAUM1957
1
ZAUM1958
1
UB9YH0H0.book Page 20 Tuesday, January 5, 2021 11:41 AM

Manutenzione e regolazione perio diche
8-21
8

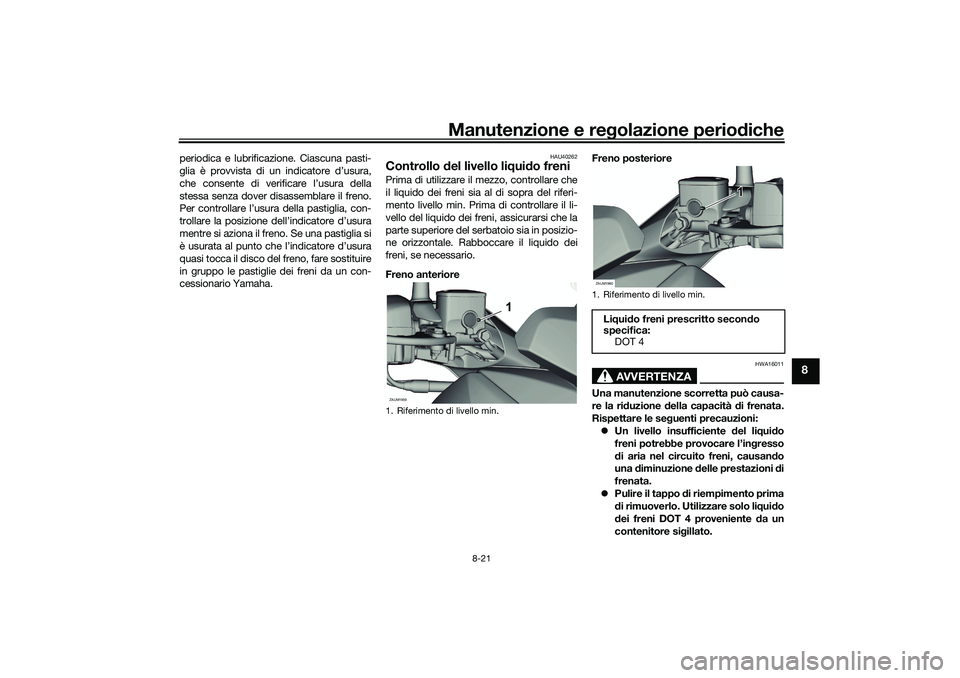

periodica e lubrificazione. Ciascuna pasti-
glia è provvista di un indicatore d’usura,
che consente di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura della pastiglia, con-
trollare la posizione dell’indicatore d’usura
mentre si aziona il freno. Se una pastiglia si
è usurata al punto che l’indicatore d’usura
quasi tocca il disco del freno, fare sostituire
in gruppo le pastiglie dei freni da un con-
cessionario Yamaha.
HAU40262
Controllo del livello liq uido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la ri
duzione della capacità di frenata.
Rispettare le se guenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni d i
frenata.
 Pulire il tappo di riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente d a un
contenitore si gillato.
1. Riferimento di livello min.ZAUM1959
1
1. Riferimento di livello min.
Li qui do freni prescritto secon do
specifica: DOT 4ZAUM1960
1 1
1
UB9YH0H0.book Page 21 Tuesday, January 5, 2021 11:41 AM

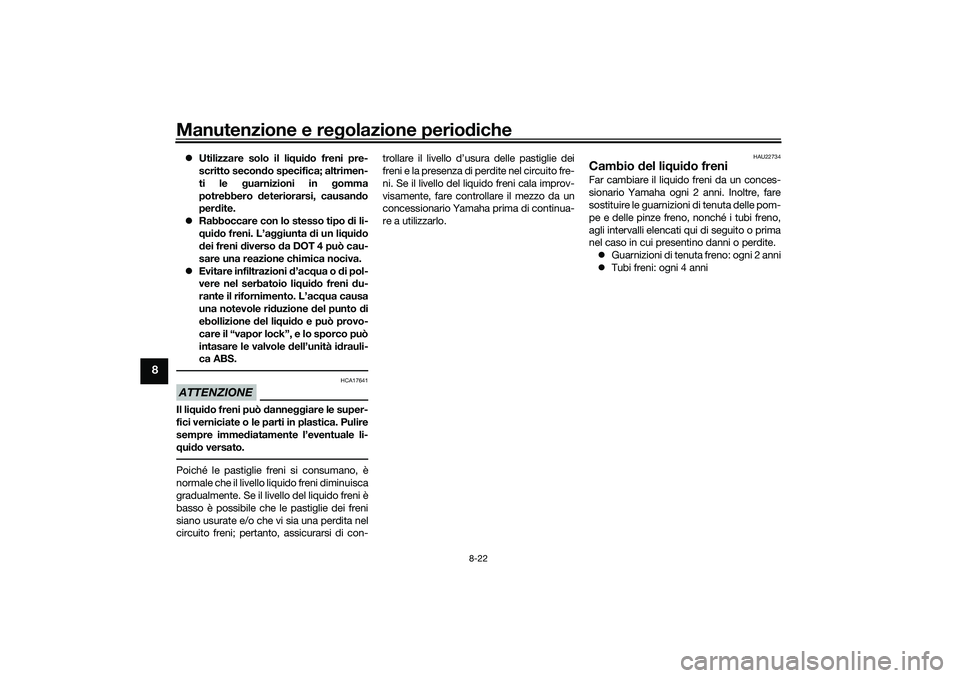

Manutenzione e regolazione perio diche
8-22
8
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’ac qua o di pol-
vere nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto d i
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità i drauli-
ca ABS.ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22734
Cambio
del li qui do freniFar cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
 Guarnizioni di tenuta freno: ogni 2 anni
 Tubi freni: ogni 4 anni
UB9YH0H0.book Page 22 Tuesday, January 5, 2021 11:41 AM

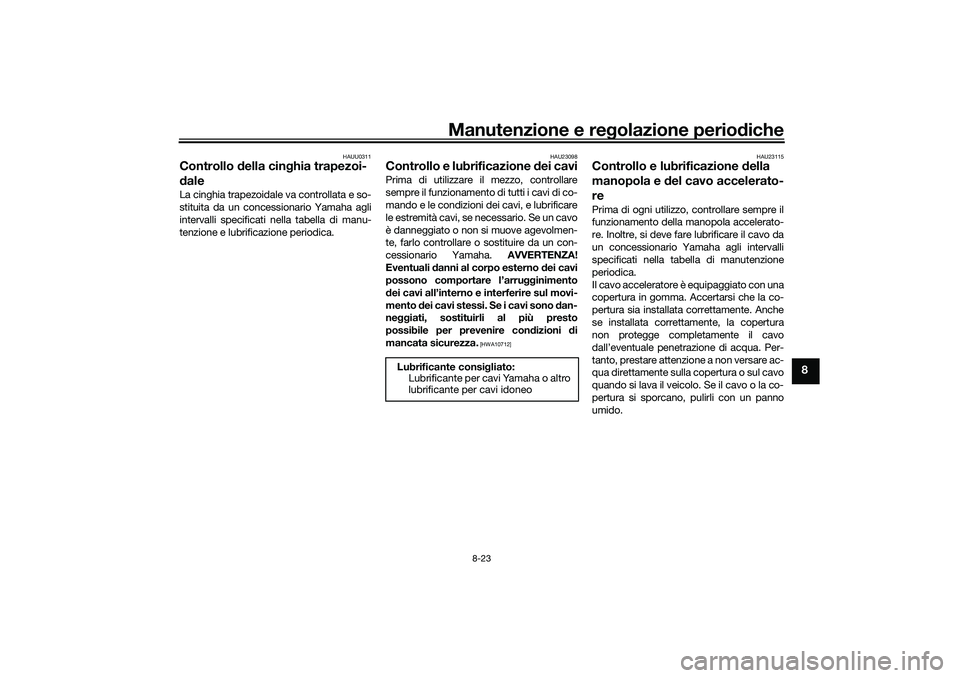

Manutenzione e regolazione perio diche
8-23
8
HAUU0311
Controllo della cin ghia trapezoi-
d aleLa cinghia trapezoidale va controllata e so-
stituita da un concessionario Yamaha agli
intervalli specificati nella tabella di manu-
tenzione e lubrificazione periodica.
HAU23098
Controllo e lubrificazione d ei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione
della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
Lubrificante consi
gliato:
Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB9YH0H0.book Page 23 Tuesday, January 5, 2021 11:41 AM

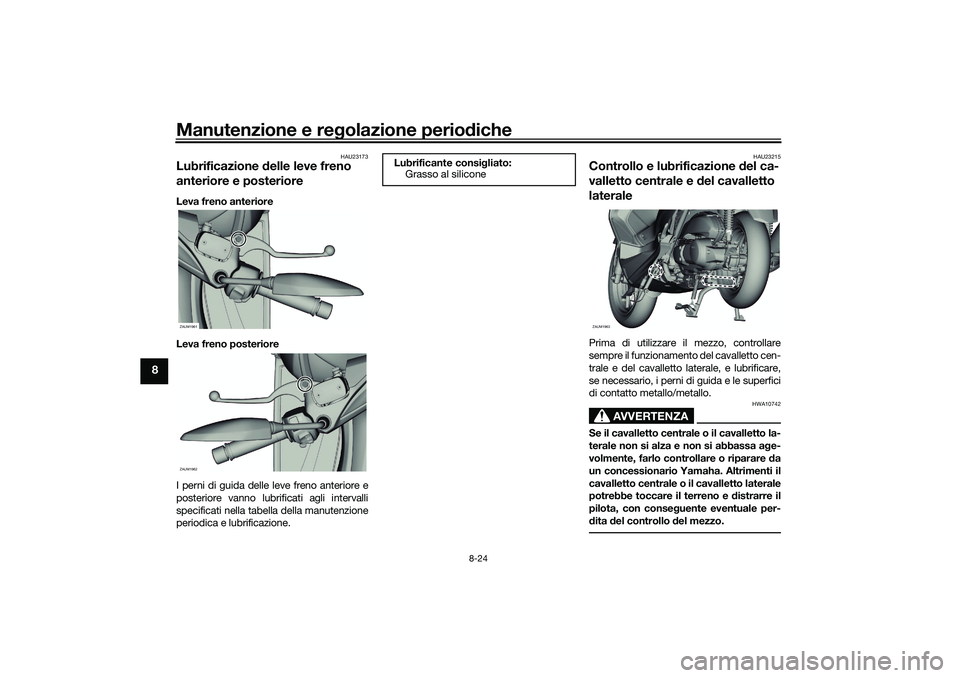

Manutenzione e regolazione perio diche
8-24
8
HAU23173
Lubrificazione delle leve freno
anteriore e posterioreLeva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23215
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa a ge-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e d istrarre il
pilota, con conse guente eventuale per-
d ita del controllo del mezzo.
ZAUM1961ZAUM1962
Lubrificante consi gliato:
Grasso al silicone
ZAUM1963
UB9YH0H0.book Page 24 Tuesday, January 5, 2021 11:41 AM
