YAMAHA XMAX 250 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: XMAX 250, Model: YAMAHA XMAX 250 2005Pages: 74, tamaño PDF: 1.64 MB
Page 1 of 74
1C0-F81\b\b-S1
YP250R
MA\fUAL DEL PROPIETARIO
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 1
Page 2 of 74
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 2
Page 3 of 74

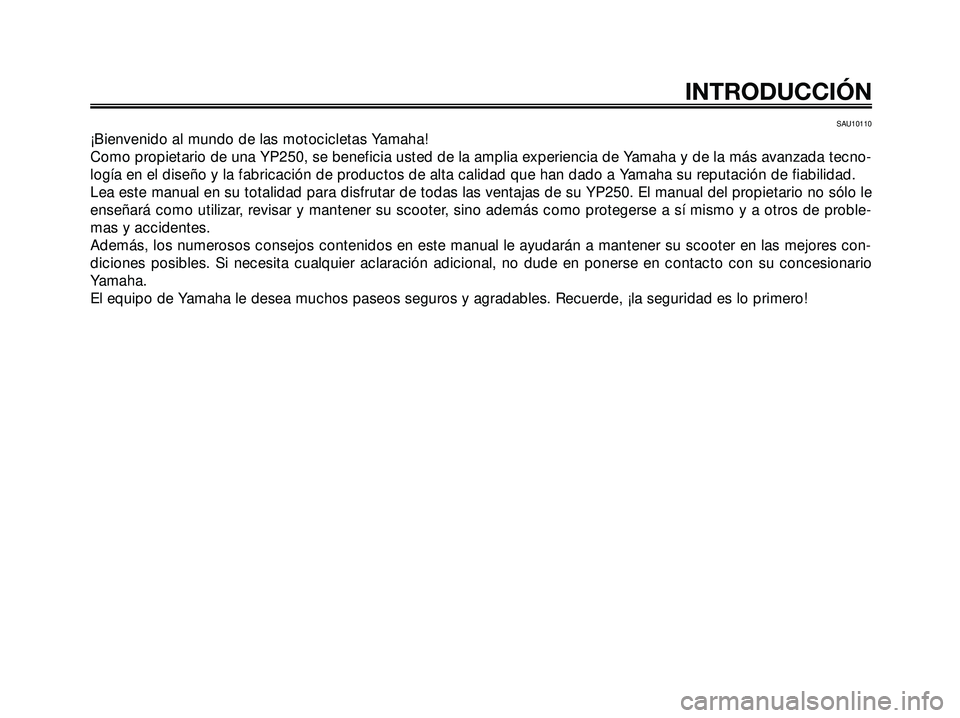

SAU10110
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una YP250, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecno-
logía en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su YP250. El manual del propietario no sólo le
enseñará como utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de proble-
mas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores con-
diciones posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario
Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
INTRODUCCIÓN
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 1
Page 4 of 74

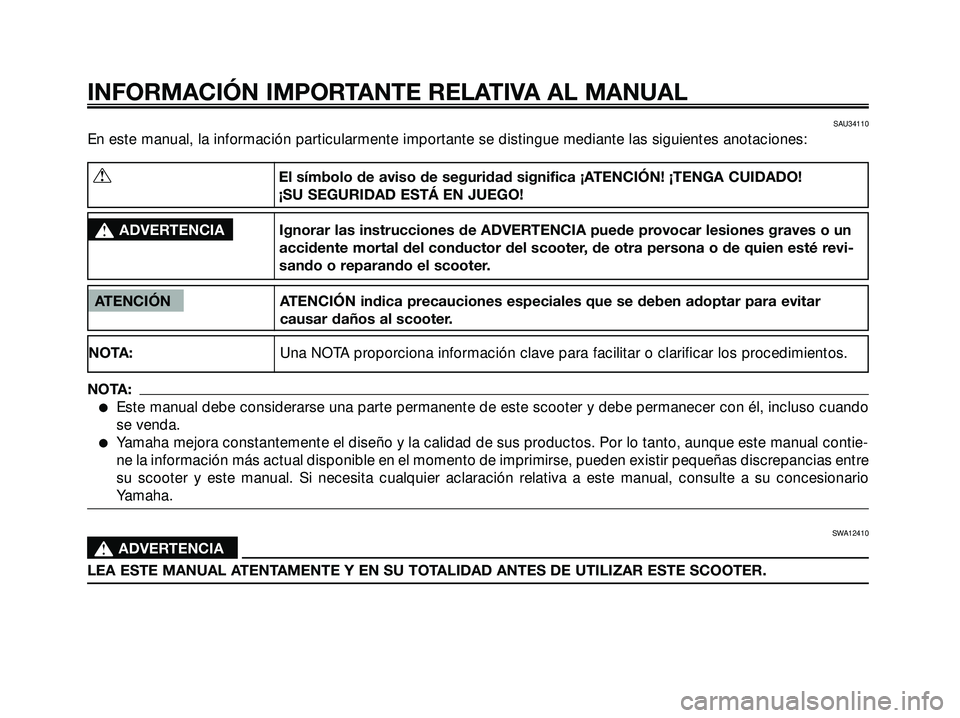

SAU34110
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
ATENCIÓN ATENCIÓN indica precauciones especiales que se deben adoptar para evitar
causar daños al scooter.
NOTA:Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:
Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando
se venda.
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contie-
ne la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre
su scooter y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su concesionario
Yamaha.
SWA12410
s s
ADVERTENCIA
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
s s
ADVERTENCIAIgnorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un
accidente mortal del conductor del scooter, de otra persona o de quien esté revi-
sando o reparando el scooter.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO!
¡SU SEGURIDAD ESTÁ EN JUEGO!t
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 2
Page 5 of 74

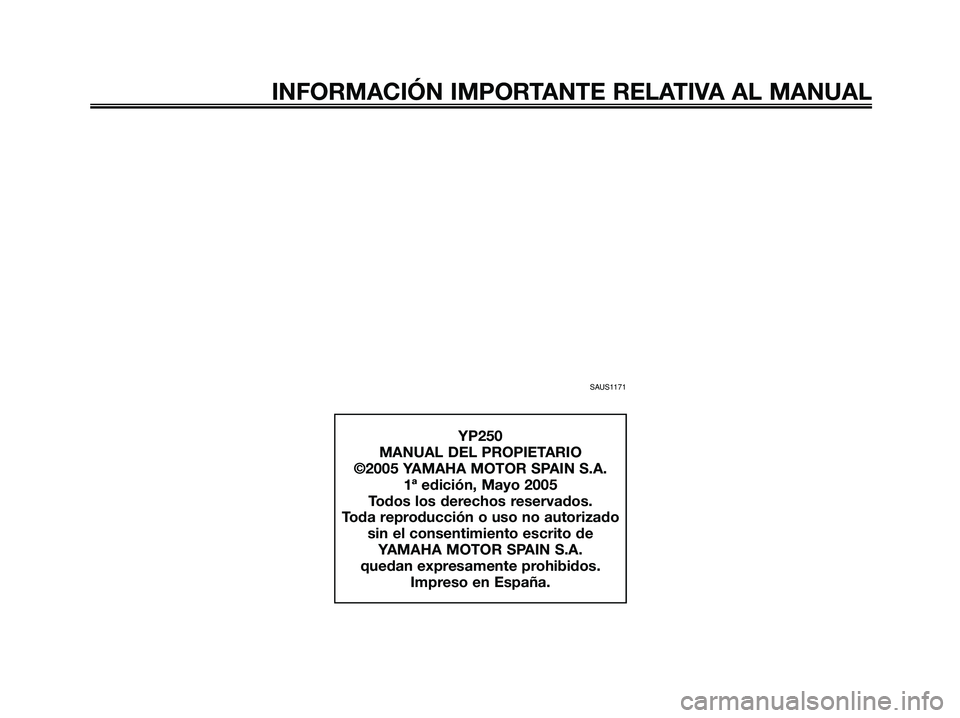

SAUS1171
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
YP250
MANUAL DEL PROPIETARIO
©2005 YAMAHA MOTOR SPAIN S.A.
1ª edición, Mayo 2005
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
YAMAHA MOTOR SPAIN S.A.
quedan expresamente prohibidos.
Impreso en España.
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 3
Page 6 of 74
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 4
Page 7 of 74

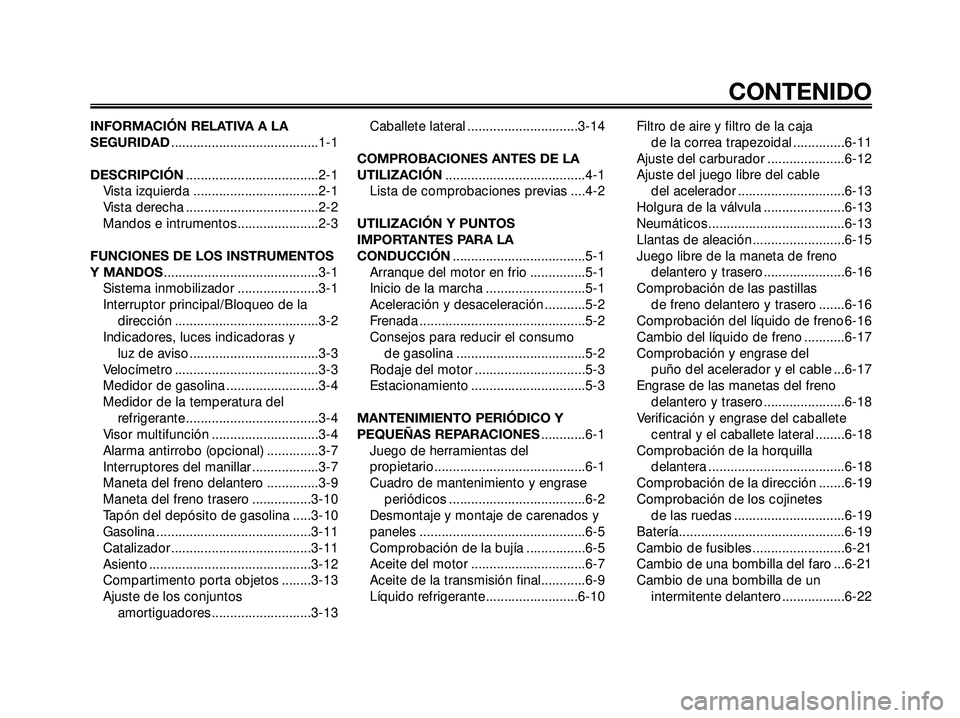

INFORMACIÓN RELATIVA A LA
SEGURIDAD........................................1-1
DESCRIPCIÓN....................................2-1
Vista izquierda ..................................2-1
Vista derecha ....................................2-2
Mandos e intrumentos......................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS..........................................3-1
Sistema inmobilizador ......................3-1
Interruptor principal/Bloqueo de la
dirección .......................................3-2
Indicadores, luces indicadoras y
luz de aviso ...................................3-3
Velocímetro .......................................3-3
Medidor de gasolina .........................3-4
Medidor de la temperatura del
refrigerante....................................3-4
Visor multifunción .............................3-4
Alarma antirrobo (opcional) ..............3-7
Interruptores del manillar ..................3-7
Maneta del freno delantero ..............3-9
Maneta del freno trasero ................3-10
Tapón del depósito de gasolina .....3-10
Gasolina ..........................................3-11
Catalizador ......................................3-11
Asiento ............................................3-12
Compartimento porta objetos ........3-13
Ajuste de los conjuntos
amortiguadores ...........................3-13Caballete lateral ..............................3-14
COMPROBACIONES ANTES DE LA
UTILIZACIÓN......................................4-1
Lista de comprobaciones previas ....4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN....................................5-1
Arranque del motor en frio ...............5-1
Inicio de la marcha ...........................5-1
Aceleración y desaceleración ...........5-2
Frenada .............................................5-2
Consejos para reducir el consumo
de gasolina ...................................5-2
Rodaje del motor ..............................5-3
Estacionamiento ...............................5-3
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES............6-1
Juego de herramientas del
propietario.........................................6-1
Cuadro de mantenimiento y engrase
periódicos .....................................6-2
Desmontaje y montaje de carenados y
paneles .............................................6-5
Comprobación de la bujía ................6-5
Aceite del motor ...............................6-7
Aceite de la transmisión final............6-9
Líquido refrigerante.........................6-10Filtro de aire y filtro de la caja
de la correa trapezoidal ..............6-11
Ajuste del carburador .....................6-12
Ajuste del juego libre del cable
del acelerador .............................6-13
Holgura de la válvula ......................6-13
Neumáticos .....................................6-13
Llantas de aleación .........................6-15
Juego libre de la maneta de freno
delantero y trasero ......................6-16
Comprobación de las pastillas
de freno delantero y trasero .......6-16
Comprobación del líquido de freno 6-16
Cambio del líquido de freno ...........6-17
Comprobación y engrase del
puño del acelerador y el cable ...6-17
Engrase de las manetas del freno
delantero y trasero ......................6-18
Verificación y engrase del caballete
central y el caballete lateral ........6-18
Comprobación de la horquilla
delantera .....................................6-18
Comprobación de la dirección .......6-19
Comprobación de los cojinetes
de las ruedas ..............................6-19
Batería.............................................6-19
Cambio de fusibles .........................6-21
Cambio de una bombilla del faro ...6-21
Cambio de una bombilla de un
intermitente delantero .................6-22
CONTENIDO
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 5
Page 8 of 74

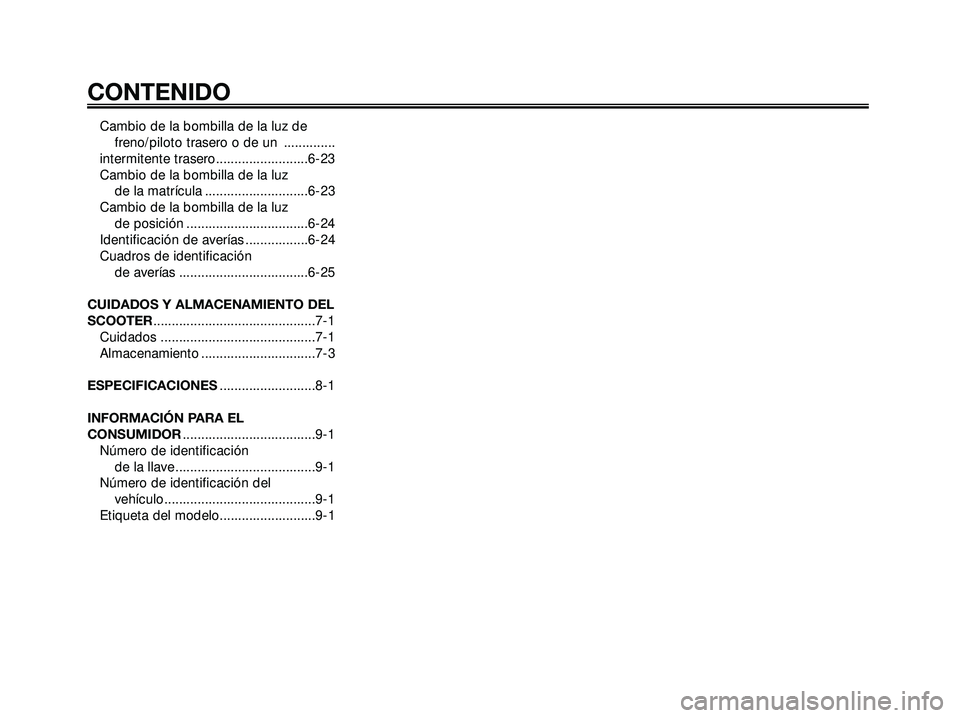

Cambio de la bombilla de la luz de
freno/piloto trasero o de un ..............
intermitente trasero.........................6-23
Cambio de la bombilla de la luz
de la matrícula ............................6-23
Cambio de la bombilla de la luz
de posición .................................6-24
Identificación de averías .................6-24
Cuadros de identificación
de averías ...................................6-25
CUIDADOS Y ALMACENAMIENTO DEL
SCOOTER............................................7-1
Cuidados ..........................................7-1
Almacenamiento ...............................7-3
ESPECIFICACIONES..........................8-1
INFORMACIÓN PARA EL
CONSUMIDOR....................................9-1
Número de identificación
de la llave ......................................9-1
Número de identificación del
vehículo.........................................9-1
Etiqueta del modelo..........................9-1
CONTENIDO
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 6
Page 9 of 74
SAU10260
LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO
DEPENDE DE LA APLICACIÓN DE
LAS TÉCNICAS DE CONDUCCIÓN
APROPIADAS, ASÍ COMO DE LA
HABILIDAD DEL CONDUCTOR.
TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOO-
TER.
DEBE:
OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DEL SCOOTER.
OBSERVAR LAS ADVERTEN-
CIAS Y LOS REQUISITOS DE
MANTENIMIENTO QUE FIGU-
RAN EN EL MANUAL DEL PRO-
PIETARIO.
OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS TÉCNI-
CAS DE CONDUCCIÓN SEGU-
RAS Y APROPIADAS.
OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SEINDICA EN EL MANUAL DEL
PROPIETARIO Y/O CUANDO
LAS CONDICIONES MECÁ-
NICAS ASÍ LO REQUIERAN.
Conducción segura
Realice siempre las comproba-
ciones previas. La realización de
comprobaciones cuidadosas
puede ayudar a prevenir un acci-
dente.
Este scooter está diseñado para
llevar al conductor y un pasajero.
La mayor parte de los accidentes
de tráfico entre coches y scooter
se deben al hecho de que el con-
ductor del coche no ha detecta-
do y reconocido el scooter.
Muchos accidentes se han pro-
ducido porque el conductor del
coche no ha visto el scooter. Una
medida muy eficaz para reducir
las posibilidades de este tipo de
accidente es el hacerse bien visi-
ble.
Por tanto:
• Lleve una chaqueta de color
brillante.• Sea especialmente prudente al
aproximarse a cruces y pasar-
los, ya que los cruces son los
lugares en los que se producen
accidentes de scooter con
mayor frecuencia.
• Circule por donde los otros
conductores puedan verle. Evi-
te permanecer en los ángulos
sin visión de otros conducto-
res.
En muchos accidentes están
implicados conductores inexper-
tos. De hecho, muchos conduc-
tores que han estado implicados
en accidentes ni siquiera tienen
un permiso de conducir vigente.
• No conduzca sin estar cualifi-
cado y no preste su scooter a
personas que no lo estén.
• Conozca sus capacidades y
sus límites. El hecho de perma-
necer dentro de sus límites le
ayudará a evitar un accidente.
• Le recomendamos que practi-
que en un lugar donde no haya
tráfico hasta que se haya fami-
liarizado completamente con el
scooter y todos sus mandos.
INFORMATION RELATIVA A LA SEGURIDAD t
1-1
1
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 7
Page 10 of 74

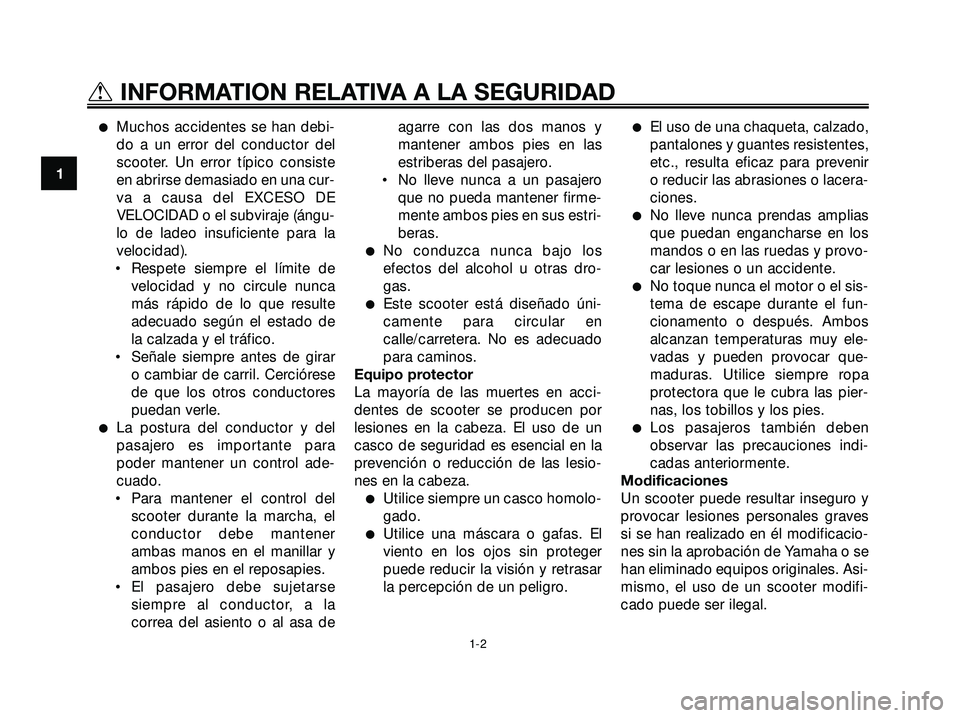

Muchos accidentes se han debi-
do a un error del conductor del
scooter. Un error típico consiste
en abrirse demasiado en una cur-
va a causa del EXCESO DE
VELOCIDAD o el subviraje (ángu-
lo de ladeo insuficiente para la
velocidad).
• Respete siempre el límite de
velocidad y no circule nunca
más rápido de lo que resulte
adecuado según el estado de
la calzada y el tráfico.
• Señale siempre antes de girar
o cambiar de carril. Cerciórese
de que los otros conductores
puedan verle.
La postura del conductor y del
pasajero es importante para
poder mantener un control ade-
cuado.
• Para mantener el control del
scooter durante la marcha, el
conductor debe mantener
ambas manos en el manillar y
ambos pies en el reposapies.
• El pasajero debe sujetarse
siempre al conductor, a la
correa del asiento o al asa deagarre con las dos manos y
mantener ambos pies en las
estriberas del pasajero.
• No lleve nunca a un pasajero
que no pueda mantener firme-
mente ambos pies en sus estri-
beras.
No conduzca nunca bajo los
efectos del alcohol u otras dro-
gas.
Este scooter está diseñado úni-
camente para circular en
calle/carretera. No es adecuado
para caminos.
Equipo protector
La mayoría de las muertes en acci-
dentes de scooter se producen por
lesiones en la cabeza. El uso de un
casco de seguridad es esencial en la
prevención o reducción de las lesio-
nes en la cabeza.
Utilice siempre un casco homolo-
gado.
Utilice una máscara o gafas. El
viento en los ojos sin proteger
puede reducir la visión y retrasar
la percepción de un peligro.
El uso de una chaqueta, calzado,
pantalones y guantes resistentes,
etc., resulta eficaz para prevenir
o reducir las abrasiones o lacera-
ciones.
No lleve nunca prendas amplias
que puedan engancharse en los
mandos o en las ruedas y provo-
car lesiones o un accidente.
No toque nunca el motor o el sis-
tema de escape durante el fun-
cionamento o después. Ambos
alcanzan temperaturas muy ele-
vadas y pueden provocar que-
maduras. Utilice siempre ropa
protectora que le cubra las pier-
nas, los tobillos y los pies.
Los pasajeros también deben
observar las precauciones indi-
cadas anteriormente.
Modificaciones
Un scooter puede resultar inseguro y
provocar lesiones personales graves
si se han realizado en él modificacio-
nes sin la aprobación de Yamaha o se
han eliminado equipos originales. Asi-
mismo, el uso de un scooter modifi-
cado puede ser ilegal.
1
tINFORMATION RELATIVA A LA SEGURIDAD
1-2
1C0-F8199-S0.qxd 13/04/2005 16:58 Página 8
