Page 31 of 88

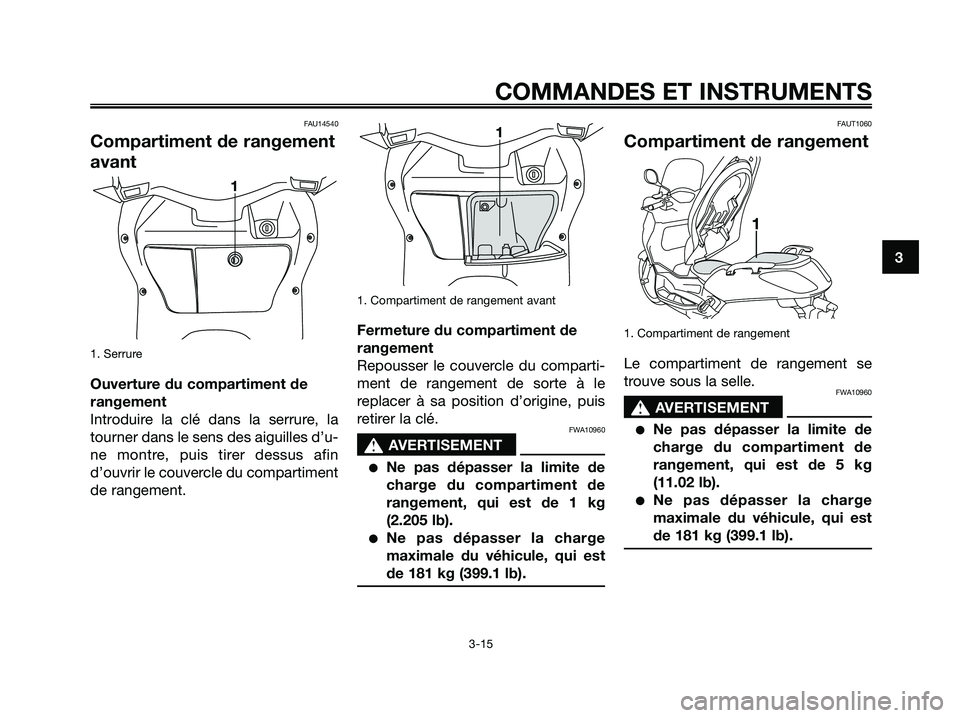

FAU14540
Compartiment de rangement
avant
1. Serrure
Ouverture du compartiment de
rangement
Introduire la clé dans la serrure, la
tourner dans le sens des aiguilles d’u-
ne montre, puis tirer dessus afin
d’ouvrir le couvercle du compartiment
de rangement.
1. Compartiment de rangement avant
Fermeture du compartiment de
rangement
Repousser le couvercle du comparti-
ment de rangement de sorte à le
replacer à sa position d’origine, puis
retirer la clé.
FWA10960
s s
AVERTISEMENT
Ne pas dépasser la limite de
charge du compartiment de
rangement, qui est de 1 kg
(2.205 lb).
Ne pas dépasser la charge
maximale du véhicule, qui est
de 181 kg (399.1 lb).
FAUT1060
Compartiment de rangement
1. Compartiment de rangement
Le compartiment de rangement se
trouve sous la selle.
FWA10960
s s
AVERTISEMENT
Ne pas dépasser la limite de
charge du compartiment de
rangement, qui est de 5 kg
(11.02 lb).
Ne pas dépasser la charge
maximale du véhicule, qui est
de 181 kg (399.1 lb).
1
1
1
3
COMMANDES ET INSTRUMENTS
3-15
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 3-15
Page 32 of 88

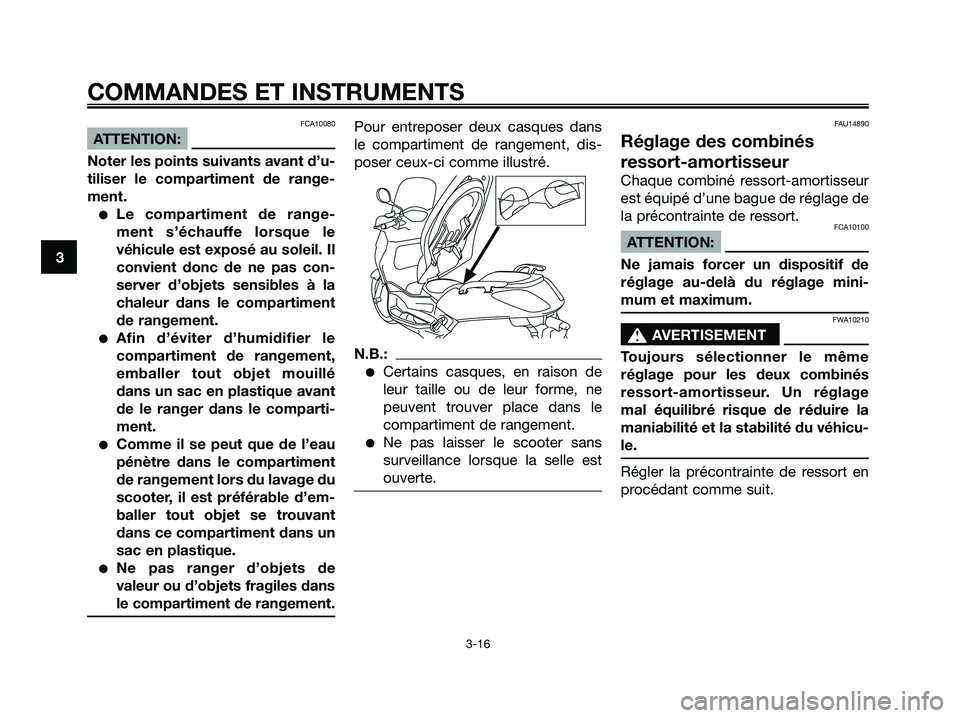

FCA10080
ATTENTION:
Noter les points suivants avant d’u-
tiliser le compartiment de range-
ment.
Le compartiment de range-
ment s’échauffe lorsque le
véhicule est exposé au soleil. Il
convient donc de ne pas con-
server d’objets sensibles à la
chaleur dans le compartiment
de rangement.
Afin d’éviter d’humidifier le
compartiment de rangement,
emballer tout objet mouillé
dans un sac en plastique avant
de le ranger dans le comparti-
ment.
Comme il se peut que de l’eau
pénètre dans le compartiment
de rangement lors du lavage du
scooter, il est préférable d’em-
baller tout objet se trouvant
dans ce compartiment dans un
sac en plastique.
Ne pas ranger d’objets de
valeur ou d’objets fragiles dans
le compartiment de rangement.
Pour entreposer deux casques dans
le compartiment de rangement, dis-
poser ceux-ci comme illustré.
N.B.:
Certains casques, en raison de
leur taille ou de leur forme, ne
peuvent trouver place dans le
compartiment de rangement.
Ne pas laisser le scooter sans
surveillance lorsque la selle est
ouverte.
FAU14890
Réglage des combinés
ressort-amortisseur
Chaque combiné ressort-amortisseur
est équipé d’une bague de réglage de
la précontrainte de ressort.
FCA10100
ATTENTION:
Ne jamais forcer un dispositif de
réglage au-delà du réglage mini-
mum et maximum.
FWA10210
s s
AVERTISEMENT
Toujours sélectionner le même
réglage pour les deux combinés
ressort-amortisseur. Un réglage
mal équilibré risque de réduire la
maniabilité et la stabilité du véhicu-
le.
Régler la précontrainte de ressort en
procédant comme suit.
3
COMMANDES ET INSTRUMENTS
3-16
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 3-16
Page 33 of 88

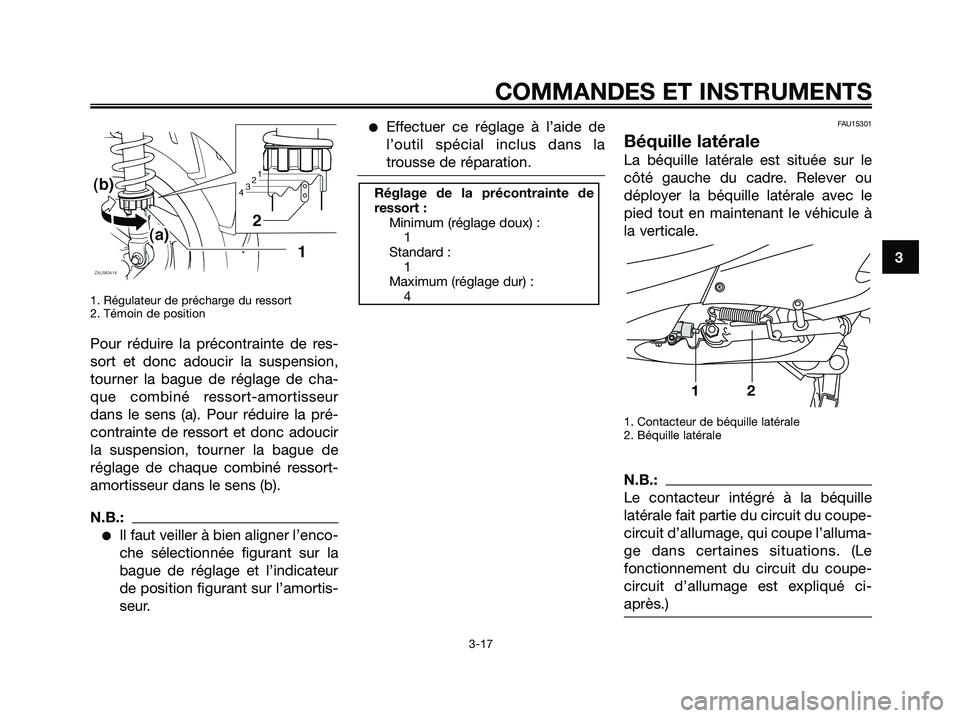

1. Régulateur de précharge du ressort
2. Témoin de position
Pour réduire la précontrainte de res-
sort et donc adoucir la suspension,
tourner la bague de réglage de cha-
que combiné ressort-amortisseur
dans le sens (a). Pour réduire la pré-
contrainte de ressort et donc adoucir
la suspension, tourner la bague de
réglage de chaque combiné ressort-
amortisseur dans le sens (b).
N.B.:
Il faut veiller à bien aligner l’enco-
che sélectionnée figurant sur la
bague de réglage et l’indicateur
de position figurant sur l’amortis-
seur.
Effectuer ce réglage à l’aide de
l’outil spécial inclus dans la
trousse de réparation.FAU15301
Béquille latérale
La béquille latérale est située sur le
côté gauche du cadre. Relever ou
déployer la béquille latérale avec le
pied tout en maintenant le véhicule à
la verticale.
1. Contacteur de béquille latérale
2. Béquille latérale
N.B.:
Le contacteur intégré à la béquille
latérale fait partie du circuit du coupe-
circuit d’allumage, qui coupe l’alluma-
ge dans certaines situations. (Le
fonctionnement du circuit du coupe-
circuit d’allumage est expliqué ci-
après.)
12
Réglage de la précontrainte de
ressort :
Minimum (réglage doux) :
1
Standard :
1
Maximum (réglage dur) :
4
3
COMMANDES ET INSTRUMENTS
3-17
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 3-17
Page 34 of 88

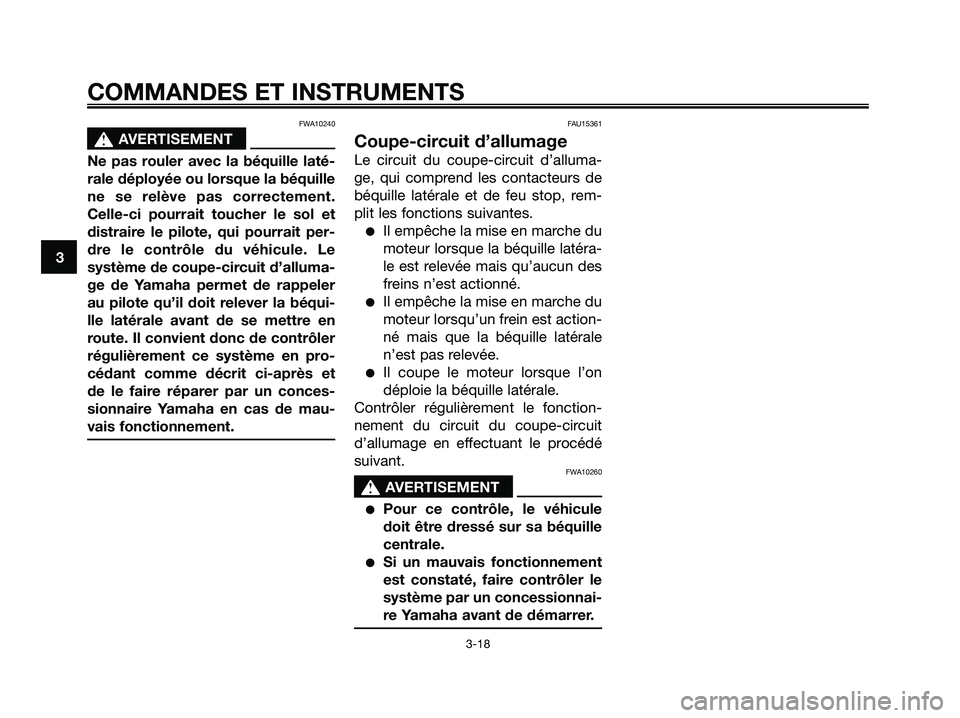

FWA10240
s s
AVERTISEMENT
Ne pas rouler avec la béquille laté-
rale déployée ou lorsque la béquille
ne se relève pas correctement.
Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait per-
dre le contrôle du véhicule. Le
système de coupe-circuit d’alluma-
ge de Yamaha permet de rappeler
au pilote qu’il doit relever la béqui-
lle latérale avant de se mettre en
route. Il convient donc de contrôler
régulièrement ce système en pro-
cédant comme décrit ci-après et
de le faire réparer par un conces-
sionnaire Yamaha en cas de mau-
vais fonctionnement.
FAU15361
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’alluma-
ge, qui comprend les contacteurs de
béquille latérale et de feu stop, rem-
plit les fonctions suivantes.
Il empêche la mise en marche du
moteur lorsque la béquille latéra-
le est relevée mais qu’aucun des
freins n’est actionné.
Il empêche la mise en marche du
moteur lorsqu’un frein est action-
né mais que la béquille latérale
n’est pas relevée.
Il coupe le moteur lorsque l’on
déploie la béquille latérale.
Contrôler régulièrement le fonction-
nement du circuit du coupe-circuit
d’allumage en effectuant le procédé
suivant.
FWA10260
s s
AVERTISEMENT
Pour ce contrôle, le véhicule
doit être dressé sur sa béquille
centrale.
Si un mauvais fonctionnement
est constaté, faire contrôler le
système par un concessionnai-
re Yamaha avant de démarrer.
3
COMMANDES ET INSTRUMENTS
3-18
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 3-18
Page 35 of 88
3
COMMANDES ET INSTRUMENTS
3-19

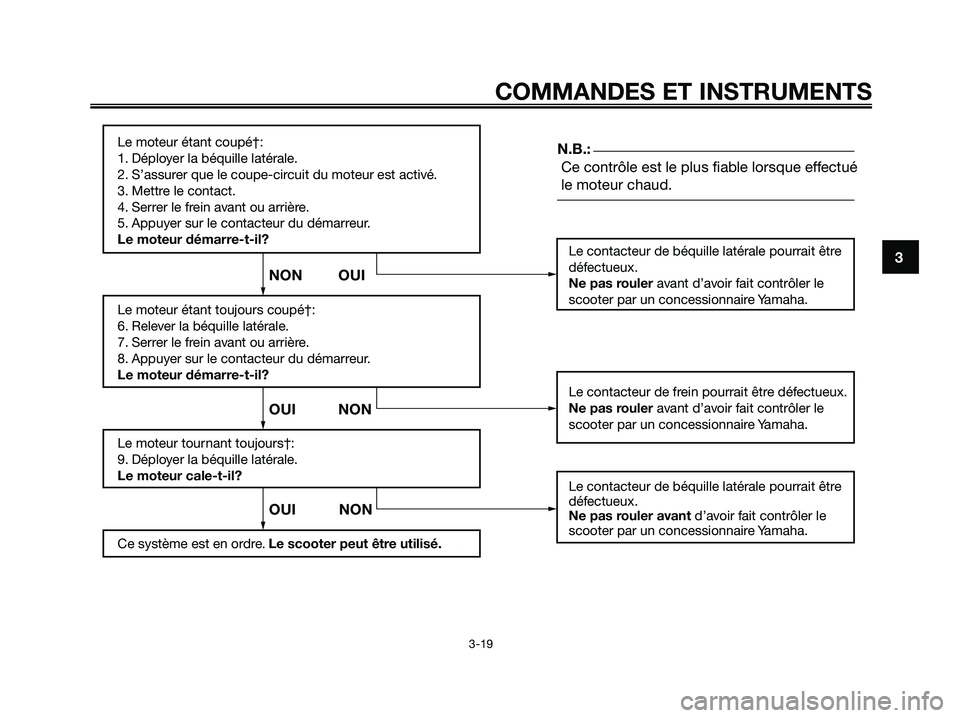

Le moteur étant coupé†:
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur étant toujours coupé†:
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours†:
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Ce système est en ordre. Le scooter peut être utilisé.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de frein pourrait être défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUIN.B.:
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 3-19
Page 36 of 88

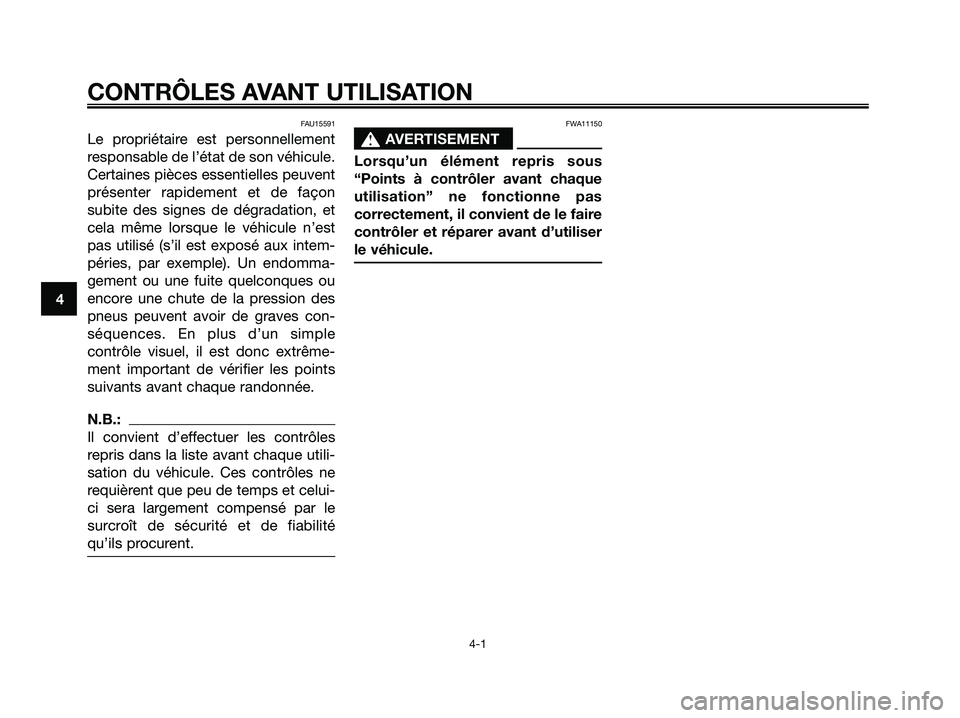

FAU15591
Le propriétaire est personnellement
responsable de l’état de son véhicule.
Certaines pièces essentielles peuvent
présenter rapidement et de façon
subite des signes de dégradation, et
cela même lorsque le véhicule n’est
pas utilisé (s’il est exposé aux intem-
péries, par exemple). Un endomma-
gement ou une fuite quelconques ou
encore une chute de la pression des
pneus peuvent avoir de graves con-
séquences. En plus d’un simple
contrôle visuel, il est donc extrême-
ment important de vérifier les points
suivants avant chaque randonnée.
N.B.:
Il convient d’effectuer les contrôles
repris dans la liste avant chaque utili-
sation du véhicule. Ces contrôles ne
requièrent que peu de temps et celui-
ci sera largement compensé par le
surcroît de sécurité et de fiabilité
qu’ils procurent.
FWA11150
s s
AVERTISEMENT
Lorsqu’un élément repris sous
“Points à contrôler avant chaque
utilisation” ne fonctionne pas
correctement, il convient de le faire
contrôler et réparer avant d’utiliser
le véhicule.
4
CONTRÔLES AVANT UTILISATION
4-1
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 36
Page 37 of 88
FAU15603

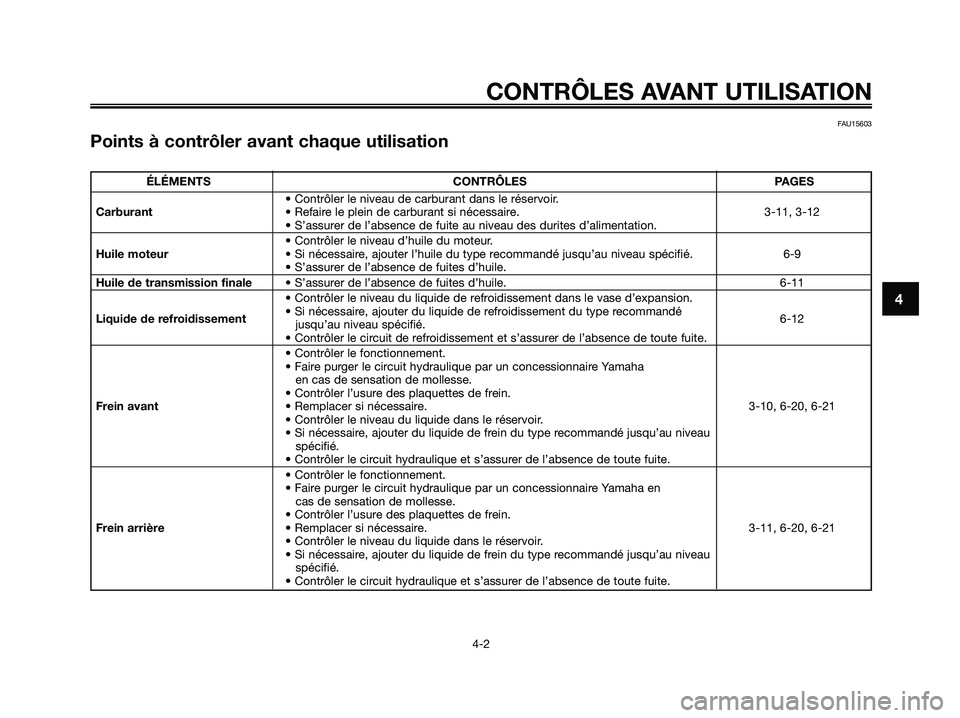

Points à contrôler avant chaque utilisation
4
CONTRÔLES AVANT UTILISATION
4-2
ÉLÉMENTS CONTRÔLES PAGES
• Contrôler le niveau de carburant dans le réservoir.
Carburant• Refaire le plein de carburant si nécessaire. 3-11, 3-12
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• Contrôler le niveau d’huile du moteur.
Huile moteur• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié. 6-9
• S’assurer de l’absence de fuites d’huile.
Huile de transmission finale• S’assurer de l’absence de fuites d’huile. 6-11
• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Liquide de refroidissement• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
6-12
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha
en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein avant• Remplacer si nécessaire. 3-10, 6-20, 6-21
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en
cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein arrière• Remplacer si nécessaire. 3-11, 6-20, 6-21
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 37
Page 38 of 88
4
CONTRÔLES AVANT UTILISATION
4-3

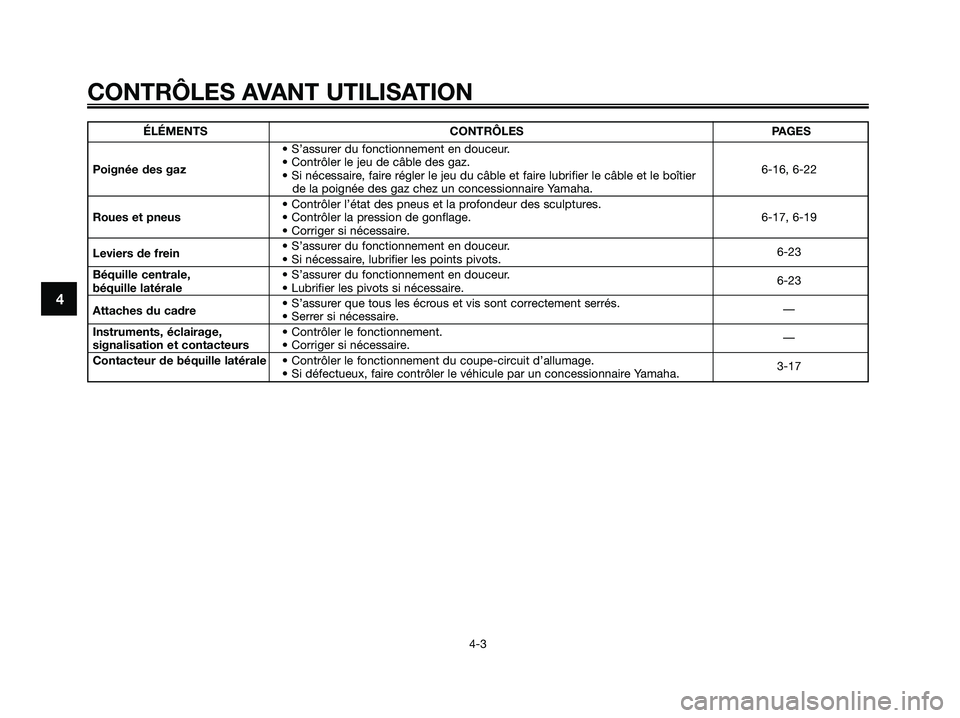

ÉLÉMENTS CONTRÔLES PAGES
• S’assurer du fonctionnement en douceur.
Poignée des gaz• Contrôler le jeu de câble des gaz.
6-16, 6-22
• Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.
• Contrôler l’état des pneus et la profondeur des sculptures.
Roues et pneus• Contrôler la pression de gonflage. 6-17, 6-19
• Corriger si nécessaire.
Leviers de frein• S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.6-23
Béquille centrale, • S’assurer du fonctionnement en douceur.
béquille latérale• Lubrifier les pivots si nécessaire.6-23
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.—
Instruments, éclairage, • Contrôler le fonctionnement.
signalisation et contacteurs• Corriger si nécessaire.—
Contacteur de béquille latérale• Contrôler le fonctionnement du coupe-circuit d’allumage.
• Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-17
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 38
Page 39 of 88

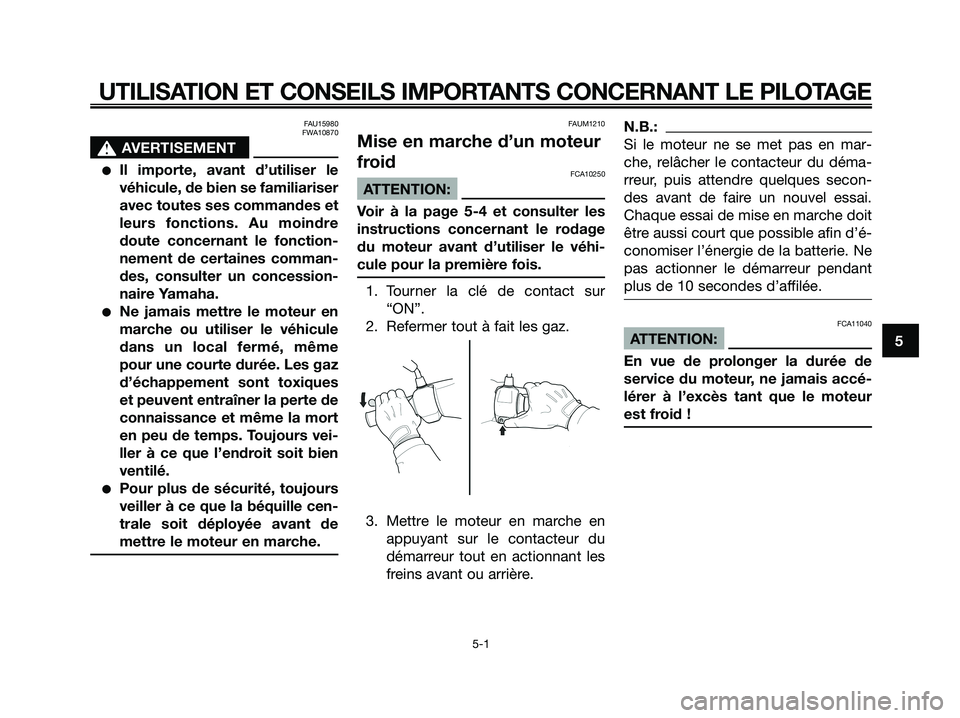

FAU15980
FWA10870
s s
AVERTISEMENT
Il importe, avant d’utiliser le
véhicule, de bien se familiariser
avec toutes ses commandes et
leurs fonctions. Au moindre
doute concernant le fonction-
nement de certaines comman-
des, consulter un concession-
naire Yamaha.
Ne jamais mettre le moteur en
marche ou utiliser le véhicule
dans un local fermé, même
pour une courte durée. Les gaz
d’échappement sont toxiques
et peuvent entraîner la perte de
connaissance et même la mort
en peu de temps. Toujours vei-
ller à ce que l’endroit soit bien
ventilé.
Pour plus de sécurité, toujours
veiller à ce que la béquille cen-
trale soit déployée avant de
mettre le moteur en marche.
FAUM1210
Mise en marche d’un moteur
froid
FCA10250
ATTENTION:
Voir à la page 5-4 et consulter les
instructions concernant le rodage
du moteur avant d’utiliser le véhi-
cule pour la première fois.
1. Tourner la clé de contact sur
“ON”.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en
appuyant sur le contacteur du
démarreur tout en actionnant les
freins avant ou arrière.
N.B.:
Si le moteur ne se met pas en mar-
che, relâcher le contacteur du déma-
rreur, puis attendre quelques secon-
des avant de faire un nouvel essai.
Chaque essai de mise en marche doit
être aussi court que possible afin d’é-
conomiser l’énergie de la batterie. Ne
pas actionner le démarreur pendant
plus de 10 secondes d’affilée.
FCA11040
ATTENTION:
En vue de prolonger la durée de
service du moteur, ne jamais accé-
lérer à l’excès tant que le moteur
est froid !5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 39
Page 40 of 88

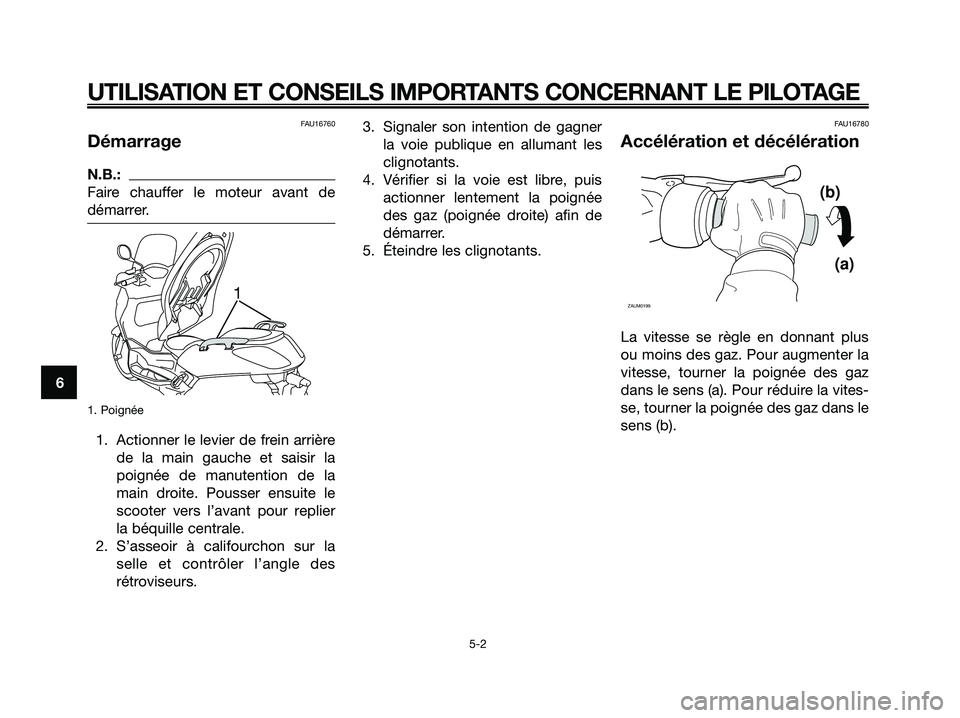

FAU16760
Démarrage
N.B.:
Faire chauffer le moteur avant de
démarrer.
1. Poignée
1. Actionner le levier de frein arrière
de la main gauche et saisir la
poignée de manutention de la
main droite. Pousser ensuite le
scooter vers l’avant pour replier
la béquille centrale.
2. S’asseoir à califourchon sur la
selle et contrôler l’angle des
rétroviseurs.3. Signaler son intention de gagner
la voie publique en allumant les
clignotants.
4. Vérifier si la voie est libre, puis
actionner lentement la poignée
des gaz (poignée droite) afin de
démarrer.
5. Éteindre les clignotants.
FAU16780
Accélération et décélération
La vitesse se règle en donnant plus
ou moins des gaz. Pour augmenter la
vitesse, tourner la poignée des gaz
dans le sens (a). Pour réduire la vites-
se, tourner la poignée des gaz dans le
sens (b).
(b)
(a)
ZAUM01991
6
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
1C0-F8199-F2.qxd 06/03/2006 13:10 Página 40
