YAMAHA XMAX 250 2006 Instructieboekje (in Dutch)

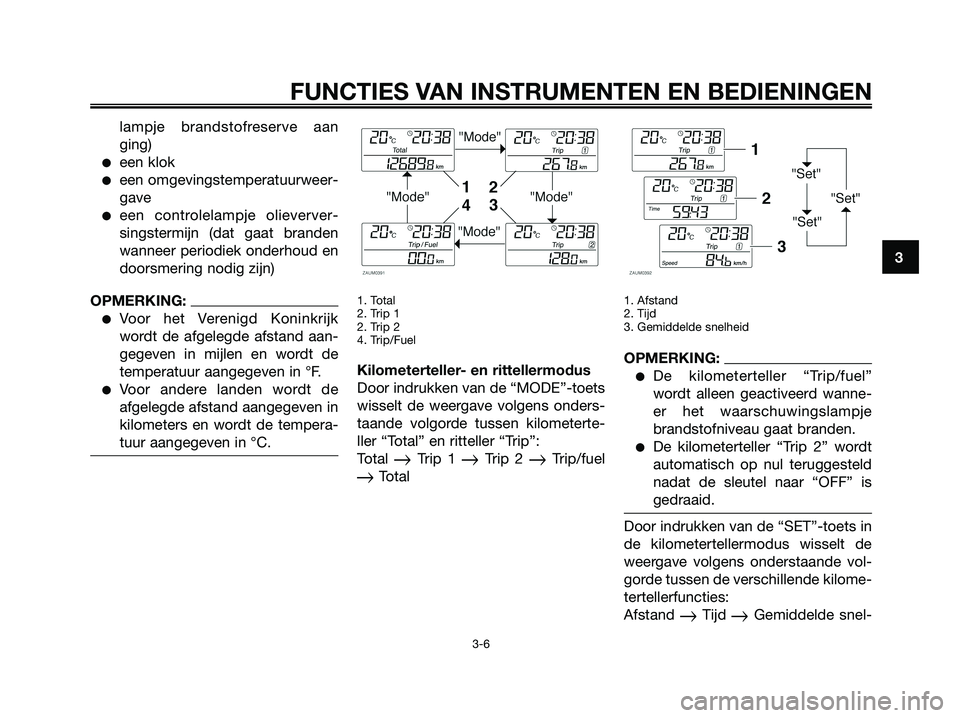

lampje brandstofreserve aan
ging)
een klok
een omgevingstemperatuurweer-
gave
een controlelampje olieverver-
singstermijn (dat gaat branden
wanneer periodiek onderhoud en
doorsmering nodig zijn)
OPMERKING:
Voor het Verenigd Koninkrijk
wordt de afgelegde afstand aan-
gegeven in mijlen en wordt de
temperatuur aangegeven in °F.
Voor andere landen wordt de
afgelegde afstand aangegeven in
kilometers en wordt de tempera-
tuur aangegeven in °C.
1. Total
2. Trip 1
2. Trip 2
4. Trip/Fuel
Kilometerteller- en rittellermodus
Door indrukken van de “MODE”-toets
wisselt de weergave volgens onders-
taande volgorde tussen kilometerte-
ller “Total” en ritteller “Trip”:
Total
Trip 1 Trip 2 Trip/fuel
Total
1. Afstand
2. Tijd
3. Gemiddelde snelheid
OPMERKING:
De kilometerteller “Trip/fuel”
wordt alleen geactiveerd wanne-
er het waarschuwingslampje
brandstofniveau gaat branden.
De kilometerteller “Trip 2” wordt
automatisch op nul teruggesteld
nadat de sleutel naar “OFF” is
gedraaid.
Door indrukken van de “SET”-toets in
de kilometertellermodus wisselt de
weergave volgens onderstaande vol-
gorde tussen de verschillende kilome-
tertellerfuncties:
Afstand
Tijd Gemiddelde snel-
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 21

heid Afstand
Als het waarschuwingslampje
brandstofniveau gaat branden (zie
pagina 3-3 voor meer informatie), wis-
selt de weergave automatisch naar
brandstofreserve-ritteller “Trip/fuel”-
modus en wordt de afgelegde afstand
vanaf dat punt aangegeven. In dat
geval wordt door indrukken van de
“SET”-toets gewisseld tussen de
diverse weergaven van rittellers en
kilometerteller, volgens onderstaande
volgorde:
Trip/Fuel
Trip 1 Trip 2 Total
Trip/fuel
Om de ritteller op nul terug te stellen,
selecteert u deze met een druk op de
“MODE”-toets, waarna u de “SET”-toets minstens 1 seconde lang inge-
drukt houdt. Wanneer u de brandsto-
freserve-ritteller niet zelf met de hand
op nul terugstelt, wordt deze automa-
tisch teruggesteld zodra na het tan-
ken 5 km is gereden en verschijnt de
vorige weergavemode weer.
Klokweergave
De klok op tijd zetten:
1. Houd de “SET”-toets minstens 2
seconden lang ingedrukt terwijl
de “Total”-weergave actief is.
2. Zodra de urenaanduiding begint
te knipperen, drukt u op de
“SET”-toets om de uren in te ste-
llen.3. Druk op de “MODE”-toets en de
minutenaanduiding zal gaan
knipperen.
4. Druk op de “SET”-toets om de
minuten in te stellen.
5. Druk op de “MODE”-toets en laat
deze dan los om de klok te star-
ten. De weergave keert weer
terug naar de “Total”-modus.
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 22

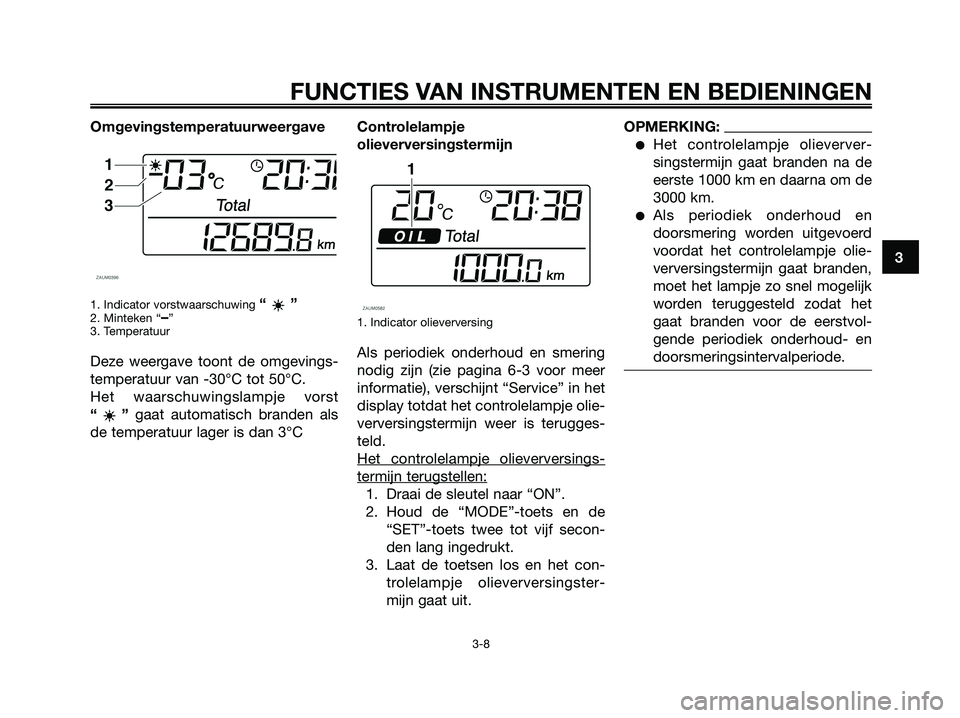

Omgevingstemperatuurweergave
1. Indicator vorstwaarschuwing “”2. Minteken “–”
3. Temperatuur
Deze weergave toont de omgevings-
temperatuur van -30°C tot 50°C.
Het waarschuwingslampje vorst
“” gaat automatisch branden als
de temperatuur lager is dan 3°CControlelampje
olieverversingstermijn
1. Indicator olieverversing
Als periodiek onderhoud en smering
nodig zijn (zie pagina 6-3 voor meer
informatie), verschijnt “Service” in het
display totdat het controlelampje olie-
verversingstermijn weer is terugges-
teld.
Het contr
olelampje olieverversings-
termijn terugstellen:
1. Draai de sleutel naar “ON”.
2. Houd de “MODE”-toets en de
“SET”-toets twee tot vijf secon-
den lang ingedrukt.
3. Laat de toetsen los en het con-
trolelampje olieverversingster-
mijn gaat uit.
OPMERKING:
Het controlelampje olieverver-
singstermijn gaat branden na de
eerste 1000 km en daarna om de
3000 km.
Als periodiek onderhoud en
doorsmering worden uitgevoerd
voordat het controlelampje olie-
verversingstermijn gaat branden,
moet het lampje zo snel mogelijk
worden teruggesteld zodat het
gaat branden voor de eerstvol-
gende periodiek onderhoud- en
doorsmeringsintervalperiode.
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 23

DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dea-
ler worden uitgerust met een optione-
el antidiefstal-alarmsysteem. Neem
contact op met een Yamaha dealer
voor nadere informatie.
DAU12344
Stuurschakelaars
1. Dimlichtschakelaar “jk”
2. Lichtsignaalschakelaar "PASSING"
3. Richtingaanwijzerschakelaar “cd”
4. Claxonschakelaar “a”
1. Startknop “g”
2. Schakelaar alarmverlichting “”
DAUS1300
Lichtsignaalschakelaar “PASSING”
Druk deze schakelaar in om de
koplamp een lichtsignaal te laten
afgeven.
DAUS1020
Dimlichtschakelaar “j/k”
Zet deze schakelaar op “
j” voor
grootlicht en op “
k” voor dimlicht.
Druk de schakelaar in de dimlichts-
tand omlaag om een lichtsignaal te
geven met de koplamp.
DAU12460
Richtingaanwijzerschakelaar “c/d”
Druk deze schakelaar naar “
d” om
afslaan naar rechts aan te geven.
Druk deze schakelaar naar “
c” om
afslaan naar links aan te geven. Na
loslaten keert de schakelaar terug
naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is
teruggekeerd in de middenstand.
12
1
2
3
4
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 24

DAU12500
Claxonschakelaar “a”
Druk deze schakelaar in om een cla-
xonsignaal te geven.
DAU12720
Startknop “g”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achte-
rrem bekrachtigt om de motor te star-
ten met de startmotor.
DCA10050
LET OP:
Zie pagina 5-1 voor startinstructies
voordat u de motor start.
DAUM1990
Schakelaar alarmverlichting “ ”,
“h”
Met de contactsleutel in de stand
“ON” zet u deze schakelaar op “ ”
voor het inschakelen van de alarmver-
lichting (gelijktijdig knipperen van alle
richtingaanwijzers). Zet deze schake-
laar op “h” en draai de sleutel naar
“OFF” om de alarmverlichting uit te
schakelen.
OPMERKING:
Zelfs wanneer u de sleutel draait van
“ON” naar “OFF” met ingeschakelde
alarmverlichting, blijft deze verlichting
knipperen, ongeacht de stand van de
schakelaar van de alarmverlichting.
Als u de alarmverlichting wilt uitscha-
kelen, moet u de sleutel in de stand
“ON” zetten en de schakelaar van de
alarmverlichting in de stand “h”.
De alarmverlichting wordt gebruikt in
een noodgeval of om andere verke-
ersdeelnemers te waarschuwen als
uw scooter stilstaat in een mogelijk
gevaarlijke verkeerssituatie.
DCA10060
LET OP:
Gebruik de alarmverlichting niet
gedurende langere tijd, anders kan
de accu ontladen raken.
DAU12900
Voorremhendel
1. Voorremhendel
De voorremhendel bevindt zich aan
de rechterstuurgreep. Trek deze hen-
del naar het stuur toe om de voorrem
te bekrachtigen.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 25

DAU12950
Achterremhendel
1. Achterremhendel
De achterremhendel bevindt zich aan
de linkerstuurgreep. Trek deze hendel
naar het stuur toe om de achterrem te
bekrachtigen.
DAUT1382
Tankdop
Verwijderen van de tankdop
Open het slotpaneel door de greep
omhoog te trekken. Steek de sleutel
in het slot van de tankdop en draai
een kwartslag linksom. Het slot wordt
ontgrendeld en de tankdop kan wor-
den verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulo-
pening van de brandstoftank,
met de sleutel in het slot en met
de uitlijnmerktekens tegenover
elkaar.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 26

2. Draai de sleutel rechtsom naar de
oorspronkelijke positie en neem
hem dan uit.
OPMERKING:
De tankdop kan alleen worden aange-
bracht met de sleutel in het slot.
Bovendien kan de sleutel niet worden
uitgenomen als de tankdop niet
correct aangebracht en vergrendeld
is.
3. Sluit het paneel.DWA11260
s s
WAARSCHUWING
Controleer voor u gaat rijden of de
tankdop correct is aangebracht en
vergrendeld.
DAU13230
Brandstof
Controleer of voldoende brandstof in
de brandstoftank aanwezig is.
1. Vulpijp
2. Benzinepeil
DWA10990
s s
WAARSCHUWING
Vanwege de ontvlambaarheid van
benzine moeten de volgende voor-
zorgsmaatregelen in acht worden
genomen.
Zet de motor af alvorens te tan-
ken.
Vul de tank van de scooter
nooit bij terwijl u rookt of in de
nabijheid van open vuur.
Let op en mors tijdens bijvullen
geen benzine op de motor of
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 27

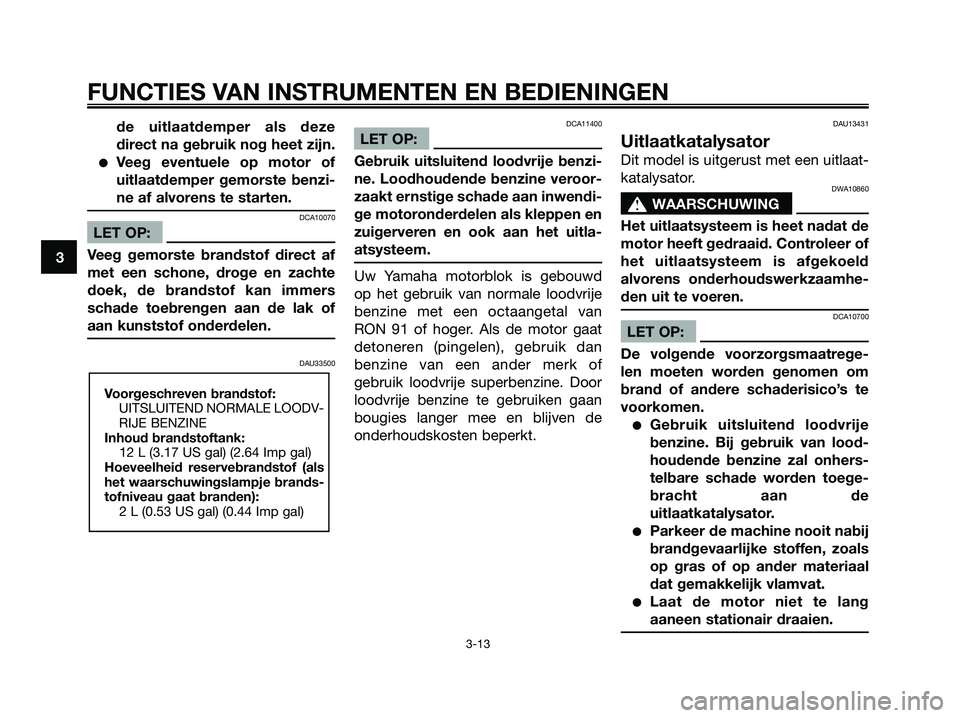

de uitlaatdemper als deze
direct na gebruik nog heet zijn.
Veeg eventuele op motor of
uitlaatdemper gemorste benzi-
ne af alvorens te starten.
DCA10070
LET OP:
Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of
aan kunststof onderdelen.
DAU33500DCA11400
LET OP:
Gebruik uitsluitend loodvrije benzi-
ne. Loodhoudende benzine veroor-
zaakt ernstige schade aan inwendi-
ge motoronderdelen als kleppen en
zuigerveren en ook aan het uitla-
atsysteem.
Uw Yamaha motorblok is gebouwd
op het gebruik van normale loodvrije
benzine met een octaangetal van
RON 91 of hoger. Als de motor gaat
detoneren (pingelen), gebruik dan
benzine van een ander merk of
gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de
onderhoudskosten beperkt.
DAU13431
Uitlaatkatalysator
Dit model is uitgerust met een uitlaat-
katalysator.
DWA10860
s s
WAARSCHUWING
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Controleer of
het uitlaatsysteem is afgekoeld
alvorens onderhoudswerkzaamhe-
den uit te voeren.
DCA10700
LET OP:
De volgende voorzorgsmaatrege-
len moeten worden genomen om
brand of andere schaderisico’s te
voorkomen.
Gebruik uitsluitend loodvrije
benzine. Bij gebruik van lood-
houdende benzine zal onhers-
telbare schade worden toege-
bracht aan de
uitlaatkatalysator.
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal
dat gemakkelijk vlamvat.
Laat de motor niet te lang
aaneen stationair draaien.
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOODV-
RIJE BENZINE
Inhoud brandstoftank:
12 L (3.17 US gal) (2.64 Imp gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brands-
tofniveau gaat branden):
2 L (0.53 US gal) (0.44 Imp gal)
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 28

DAU13932
Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contacts-
lot en draai deze dan linksom
naar “OPEN”.
OPMERKING:
Druk de sleutel niet in terwijl u deze
draait.
3. Klap het zadel omhoog.
Sluiten van het zadel
1. Klap het zadel omlaag en druk
dan aan om te vergrendelen.
2. Neem de sleutel uit het contacts-
lot als de scooter onbeheerd
wordt achtergelaten.
OPMERKING:
Controleer of het zadel stevig is ver-
grendeld alvorens te gaan rijden.DAU14540
Opbergcompartiment
voorzijde
1. Slot
Om het opbergcompartiment te
openen
Steek de sleutel in het slot, draai een
kwartslag rechtsom, en trek er dan
aan om het deksel van het opberg-
compartiment te openen.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 29

1. Opbergvak voorin
Om het opbergcompartiment te
sluiten
Duw het deksel van het opbergcom-
partiment in de originele positie, en
verwijder dan de sleutel.
DWA10960
s s
WAARSCHUWING
Overschrijd het maximumlaad-
gewicht van 1 kg (2.205 lb) voor
het opbergcompartiment niet.
Overschrijd het maximumlaad-
gewicht van 181 kg (399.1 lb)
voor de machine niet.
DAUT1060
Opbergcompartiment
1. Opbergvak achterin
Onder het zadel is een opbergcom-
partiment aanwezig.
DWA10960
s s
WAARSCHUWING
Overschrijd het maximumlaad-
gewicht van 5 kg (11.02 lb) voor
het opbergcompartiment niet.
Overschrijd het maximumlaad-
gewicht van 181 kg (399.1 lb)
voor de machine niet.
DCA10080
LET OP:
Let op het volgende bij het gebruik
van het opbergcompartiment.
Het opbergcompartimentwordt snel warmer als het is
blootgesteld aan direct zon-
licht, bewaar hierin dus geen
goederen die slecht tegen
warmte kunnen.
Wikkel natte voorwerpen in
een plastic zak, om zo vochtig
worden van het opbergcom-
partiment te voorkomen.
Het opbergcompartiment kan
nat worden als de scooter
wordt gewassen, omwikkel te
bewaren voorwerpen dus in
een plastic zak.
Bewaar geen waardevolle of
breekbare voorwerpen in het
opbergcompartiment.
Om twee helmen in het opbergcom-
partiment op te bergen, plaatst u ze
zoals getoond.
1
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 30
