YAMAHA XMAX 250 2006 Manuale duso (in Italian)

1C0-F8199-H2
YP250R
MANUALE DI USO E MANUTENZIONE
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 1

1C0-F8199-H2.qxd 07/03/2006 05:23 Página 2

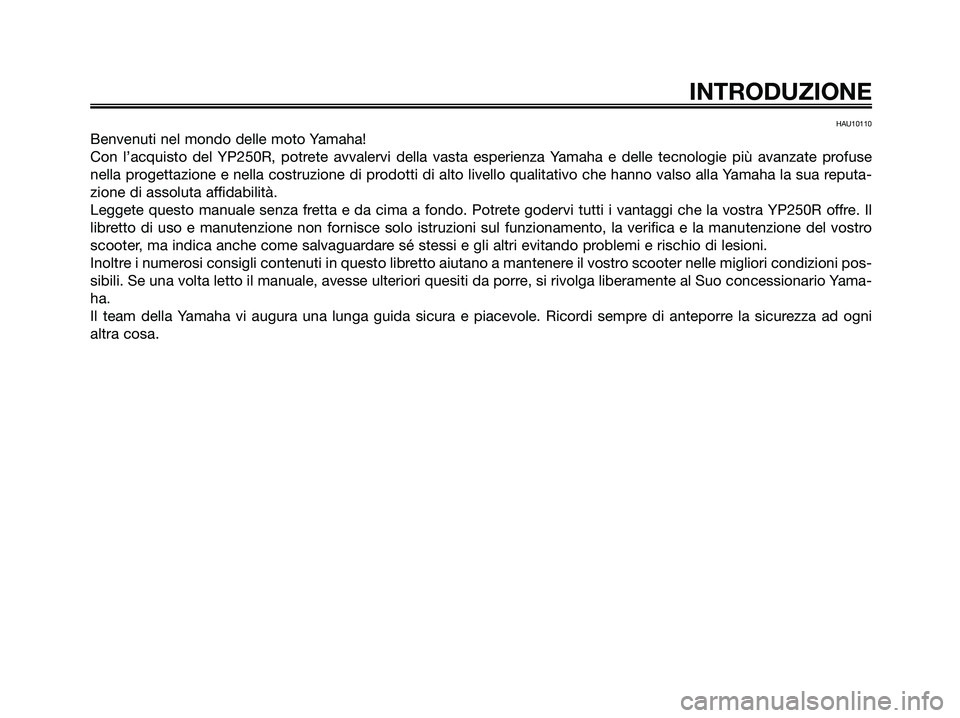

HAU10110
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YP250R, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse
nella progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputa-
zione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YP250R offre. Il
libretto di uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro
scooter, ma indica anche come salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni pos-
sibili. Se una volta letto il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yama-
ha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni
altra cosa.
INTRODUZIONE
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 1

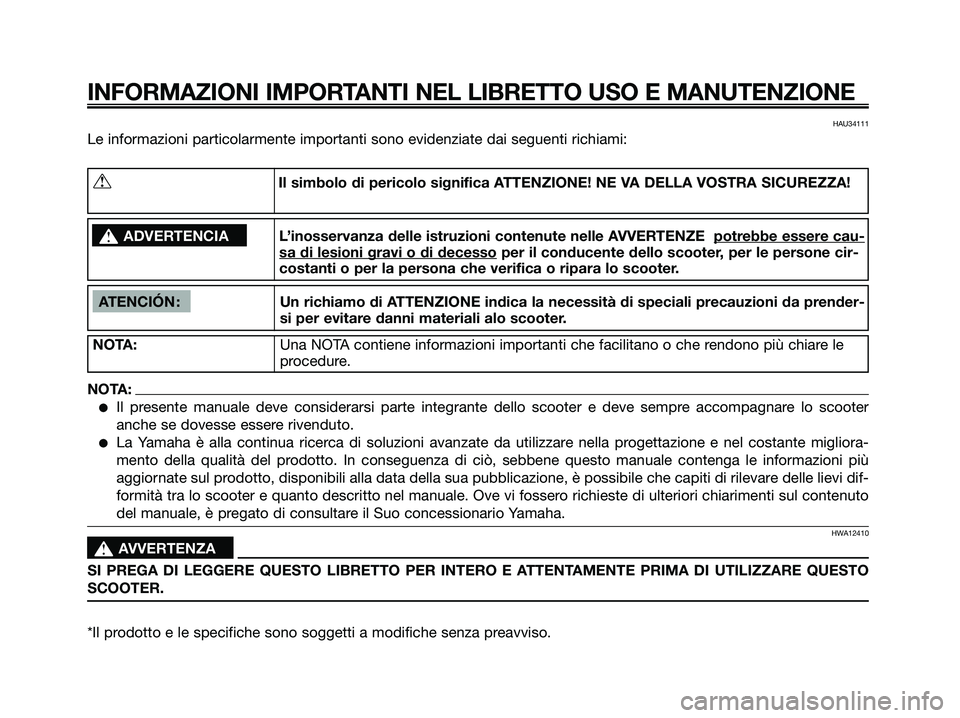

HAU34111
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
ATENCIÓN : Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da prender-
si per evitare danni materiali alo scooter.
NOTA:Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le
procedure.
NOTA:
Il presente manuale deve considerarsi parte integrante dello scooter e deve sempre accompagnare lo scooter
anche se dovesse essere rivenduto.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante migliora-
mento della qualità del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più
aggiornate sul prodotto, disponibili alla data della sua pubblicazione, è possibile che capiti di rilevare delle lievi dif-
formità tra lo scooter e quanto descritto nel manuale. Ove vi fossero richieste di ulteriori chiarimenti sul contenuto
del manuale, è pregato di consultare il Suo concessionario Yamaha.
HWA12410
s s
AVVERTENZA
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO
SCOOTER.
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.
s s
ADVERTENCIAL’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere cau-
sa di lesioni gravi o di decessoper il conducente dello scooter, per le persone cir-
costanti o per la persona che verifica o ripara lo scooter.
Il simbolo di pericolo significa ATTENZIONE! NE VA DELLA VOSTRA SICUREZZA!t
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 2

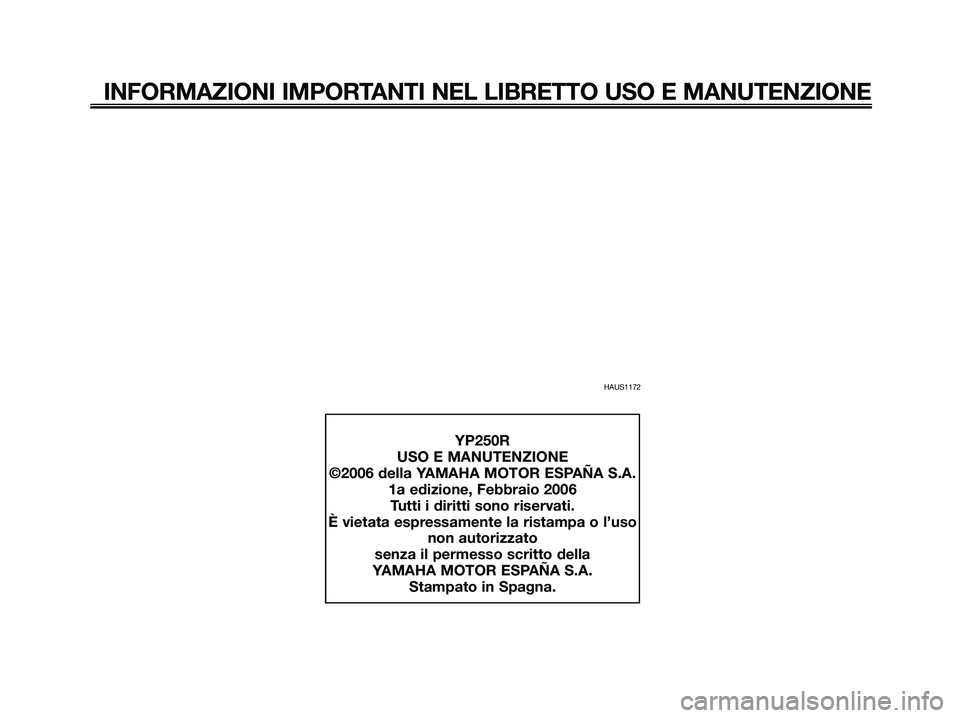

HAUS1172
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
YP250R
USO E MANUTENZIONE
©2006 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Febbraio 2006
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 3

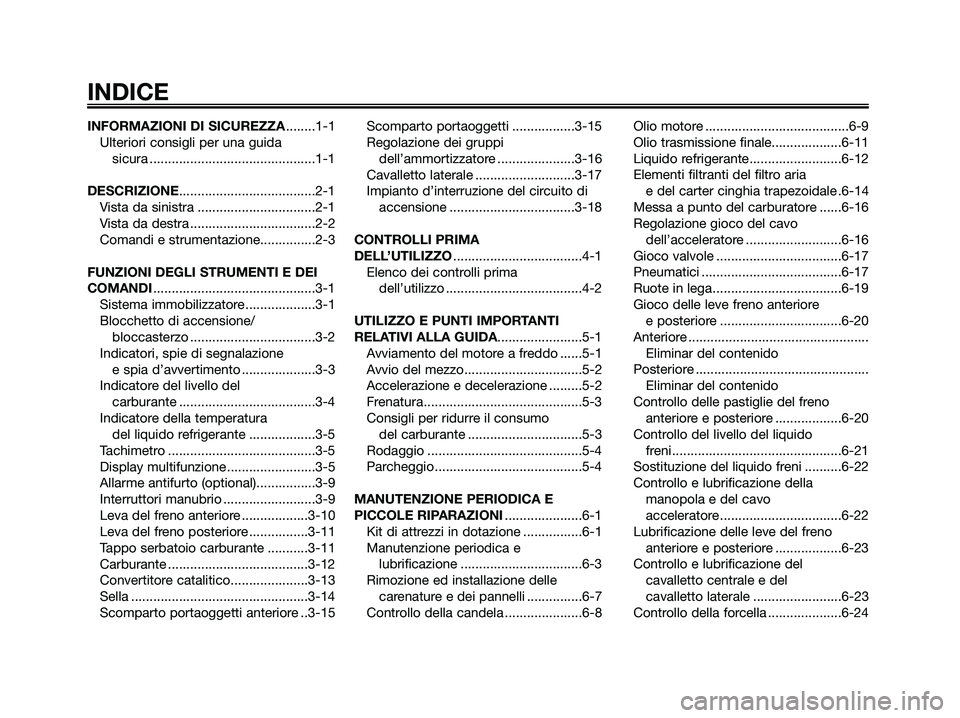

INFORMAZIONI DI SICUREZZA........1-1
Ulteriori consigli per una guida
sicura .............................................1-1
DESCRIZIONE.....................................2-1
Vista da sinistra ................................2-1
Vista da destra ..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI............................................3-1
Sistema immobilizzatore...................3-1
Blocchetto di accensione/
bloccasterzo ..................................3-2
Indicatori, spie di segnalazione
e spia d’avvertimento ....................3-3
Indicatore del livello del
carburante .....................................3-4
Indicatore della temperatura
del liquido refrigerante ..................3-5
Tachimetro ........................................3-5
Display multifunzione........................3-5
Allarme antifurto (optional)................3-9
Interruttori manubrio .........................3-9
Leva del freno anteriore ..................3-10
Leva del freno posteriore ................3-11
Tappo serbatoio carburante ...........3-11
Carburante ......................................3-12
Convertitore catalitico.....................3-13
Sella ................................................3-14
Scomparto portaoggetti anteriore ..3-15Scomparto portaoggetti .................3-15
Regolazione dei gruppi
dell’ammortizzatore .....................3-16
Cavalletto laterale ...........................3-17
Impianto d’interruzione del circuito di
accensione ..................................3-18
CONTROLLI PRIMA
DELL’UTILIZZO...................................4-1
Elenco dei controlli prima
dell’utilizzo .....................................4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.......................5-1
Avviamento del motore a freddo ......5-1
Avvio del mezzo................................5-2
Accelerazione e decelerazione .........5-2
Frenatura...........................................5-3
Consigli per ridurre il consumo
del carburante ...............................5-3
Rodaggio ..........................................5-4
Parcheggio ........................................5-4
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI.....................6-1
Kit di attrezzi in dotazione ................6-1
Manutenzione periodica e
lubrificazione .................................6-3
Rimozione ed installazione delle
carenature e dei pannelli ...............6-7
Controllo della candela .....................6-8Olio motore .......................................6-9
Olio trasmissione finale...................6-11
Liquido refrigerante.........................6-12
Elementi filtranti del filtro aria
e del carter cinghia trapezoidale .6-14
Messa a punto del carburatore ......6-16
Regolazione gioco del cavo
dell’acceleratore ..........................6-16
Gioco valvole ..................................6-17
Pneumatici ......................................6-17
Ruote in lega...................................6-19
Gioco delle leve freno anteriore
e posteriore .................................6-20
Anteriore .................................................
Eliminar del contenido
Posteriore ...............................................
Eliminar del contenido
Controllo delle pastiglie del freno
anteriore e posteriore ..................6-20
Controllo del livello del liquido
freni..............................................6-21
Sostituzione del liquido freni ..........6-22
Controllo e lubrificazione della
manopola e del cavo
acceleratore .................................6-22
Lubrificazione delle leve del freno
anteriore e posteriore ..................6-23
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ........................6-23
Controllo della forcella ....................6-24
INDICE
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 6

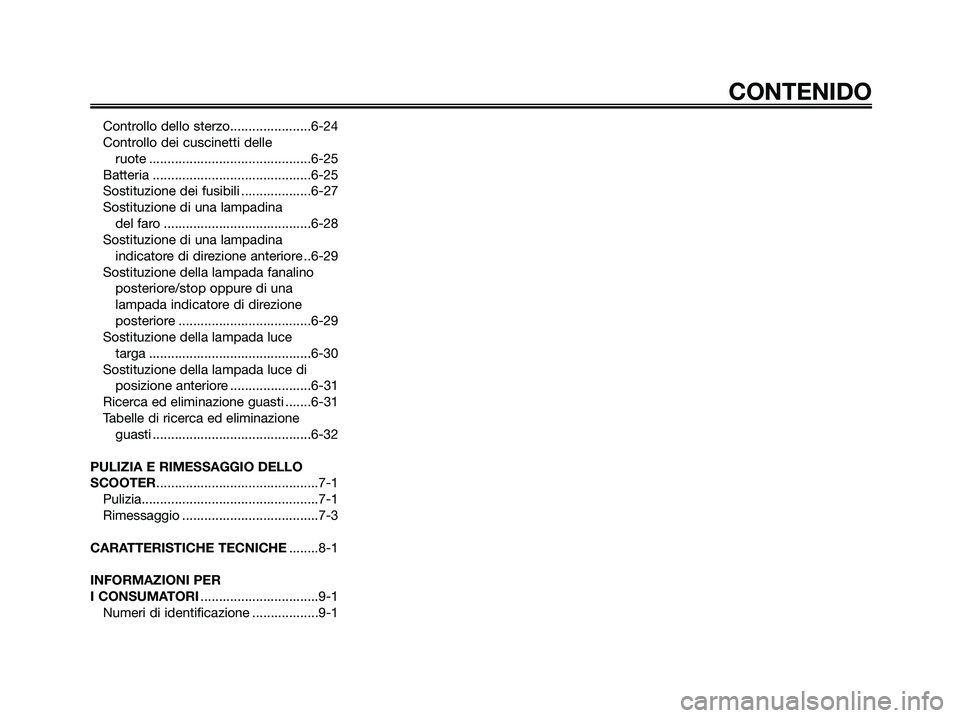

CONTENIDO
Controllo dello sterzo......................6-24
Controllo dei cuscinetti delle
ruote ............................................6-25
Batteria ...........................................6-25
Sostituzione dei fusibili ...................6-27
Sostituzione di una lampadina
del faro ........................................6-28
Sostituzione di una lampadina
indicatore di direzione anteriore ..6-29
Sostituzione della lampada fanalino
posteriore/stop oppure di una
lampada indicatore di direzione
posteriore ....................................6-29
Sostituzione della lampada luce
targa ............................................6-30
Sostituzione della lampada luce di
posizione anteriore ......................6-31
Ricerca ed eliminazione guasti .......6-31
Tabelle di ricerca ed eliminazione
guasti ...........................................6-32
PULIZIA E RIMESSAGGIO DELLO
SCOOTER............................................7-1
Pulizia................................................7-1
Rimessaggio .....................................7-3
CARATTERISTICHE TECNICHE........8-1
INFORMAZIONI PER
I CONSUMATORI................................9-1
Numeri di identificazione ..................9-1
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 7

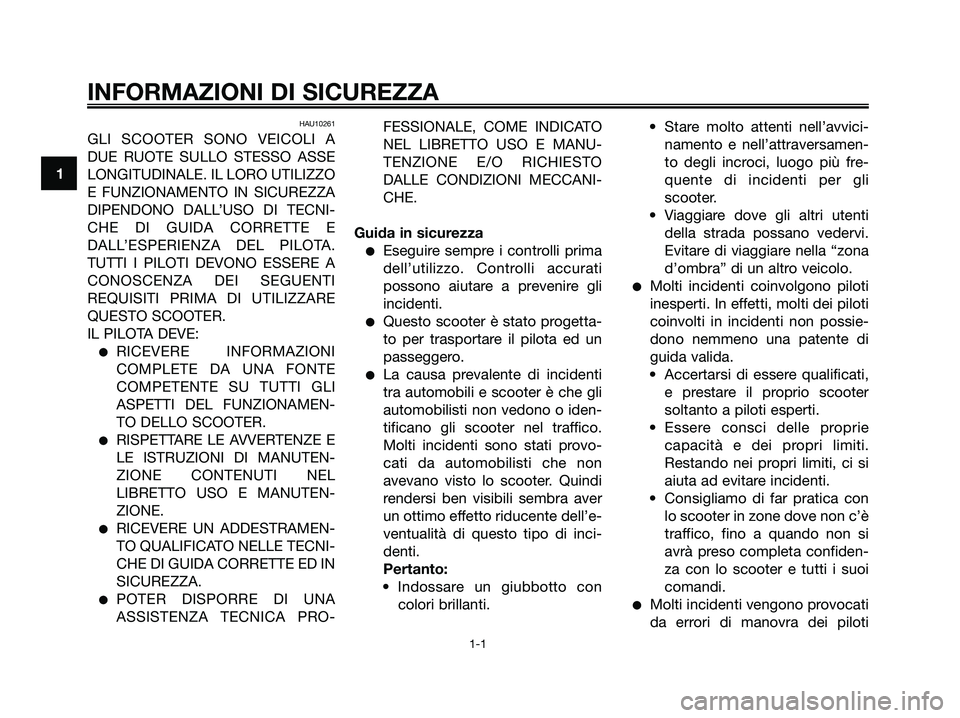

HAU10261
GLI SCOOTER SONO VEICOLI A
DUE RUOTE SULLO STESSO ASSE
LONGITUDINALE. IL LORO UTILIZZO
E FUNZIONAMENTO IN SICUREZZA
DIPENDONO DALL’USO DI TECNI-
CHE DI GUIDA CORRETTE E
DALL’ESPERIENZA DEL PILOTA.
TUTTI I PILOTI DEVONO ESSERE A
CONOSCENZA DEI SEGUENTI
REQUISITI PRIMA DI UTILIZZARE
QUESTO SCOOTER.
IL PILOTA DEVE:
RICEVERE INFORMAZIONI
COMPLETE DA UNA FONTE
COMPETENTE SU TUTTI GLI
ASPETTI DEL FUNZIONAMEN-
TO DELLO SCOOTER.
RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTEN-
ZIONE CONTENUTI NEL
LIBRETTO USO E MANUTEN-
ZIONE.
RICEVERE UN ADDESTRAMEN-
TO QUALIFICATO NELLE TECNI-
CHE DI GUIDA CORRETTE ED IN
SICUREZZA.
POTER DISPORRE DI UNA
ASSISTENZA TECNICA PRO-FESSIONALE, COME INDICATO
NEL LIBRETTO USO E MANU-
TENZIONE E/O RICHIESTO
DALLE CONDIZIONI MECCANI-
CHE.
Guida in sicurezza
Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati
possono aiutare a prevenire gli
incidenti.
Questo scooter è stato progetta-
to per trasportare il pilota ed un
passeggero.
La causa prevalente di incidenti
tra automobili e scooter è che gli
automobilisti non vedono o iden-
tificano gli scooter nel traffico.
Molti incidenti sono stati provo-
cati da automobilisti che non
avevano visto lo scooter. Quindi
rendersi ben visibili sembra aver
un ottimo effetto riducente dell’e-
ventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con
colori brillanti.• Stare molto attenti nell’avvici-
namento e nell’attraversamen-
to degli incroci, luogo più fre-
quente di incidenti per gli
scooter.
• Viaggiare dove gli altri utenti
della strada possano vedervi.
Evitare di viaggiare nella “zona
d’ombra” di un altro veicolo.
Molti incidenti coinvolgono piloti
inesperti. In effetti, molti dei piloti
coinvolti in incidenti non possie-
dono nemmeno una patente di
guida valida.
• Accertarsi di essere qualificati,
e prestare il proprio scooter
soltanto a piloti esperti.
• Essere consci delle proprie
capacità e dei propri limiti.
Restando nei propri limiti, ci si
aiuta ad evitare incidenti.
• Consigliamo di far pratica con
lo scooter in zone dove non c’è
traffico, fino a quando non si
avrà preso completa confiden-
za con lo scooter e tutti i suoi
comandi.
Molti incidenti vengono provocati
da errori di manovra dei piloti
1
INFORMAZIONI DI SICUREZZA
1-1
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 8

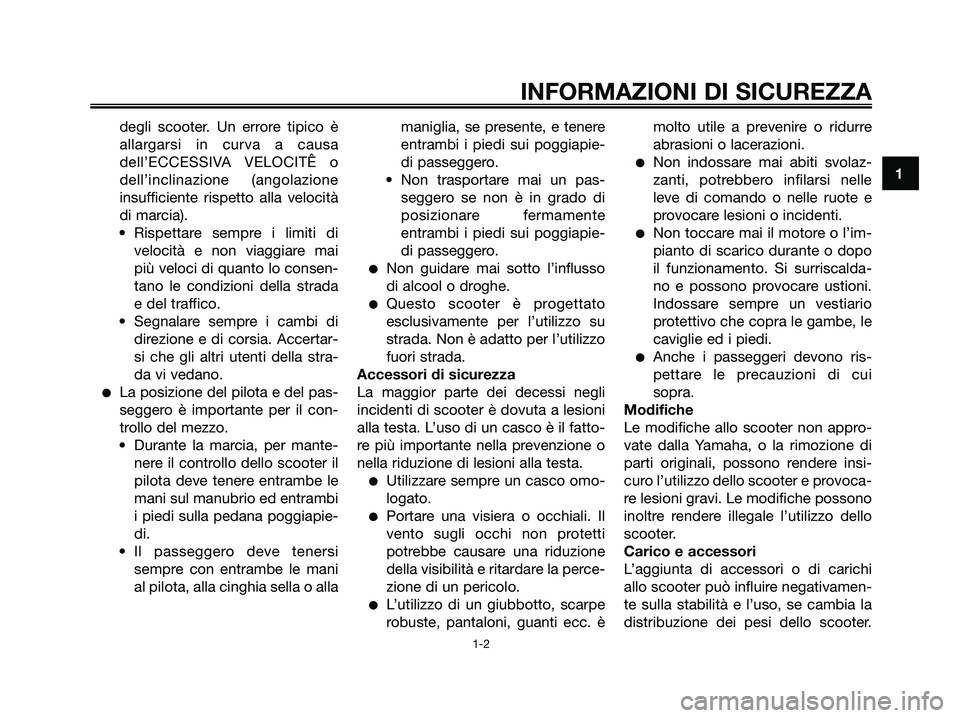

degli scooter. Un errore tipico è
allargarsi in curva a causa
dell’ECCESSIVA VELOCITÊ o
dell’inclinazione (angolazione
insufficiente rispetto alla velocità
di marcia).
• Rispettare sempre i limiti di
velocità e non viaggiare mai
più veloci di quanto lo consen-
tano le condizioni della strada
e del traffico.
• Segnalare sempre i cambi di
direzione e di corsia. Accertar-
si che gli altri utenti della stra-
da vi vedano.
La posizione del pilota e del pas-
seggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mante-
nere il controllo dello scooter il
pilota deve tenere entrambe le
mani sul manubrio ed entrambi
i piedi sulla pedana poggiapie-
di.
• Il passeggero deve tenersi
sempre con entrambe le mani
al pilota, alla cinghia sella o allamaniglia, se presente, e tenere
entrambi i piedi sui poggiapie-
di passeggero.
• Non trasportare mai un pas-
seggero se non è in grado di
posizionare fermamente
entrambi i piedi sui poggiapie-
di passeggero.
Non guidare mai sotto l’influsso
di alcool o droghe.
Questo scooter è progettato
esclusivamente per l’utilizzo su
strada. Non è adatto per l’utilizzo
fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli
incidenti di scooter è dovuta a lesioni
alla testa. L’uso di un casco è il fatto-
re più importante nella prevenzione o
nella riduzione di lesioni alla testa.
Utilizzare sempre un casco omo-
logato.
Portare una visiera o occhiali. Il
vento sugli occhi non protetti
potrebbe causare una riduzione
della visibilità e ritardare la perce-
zione di un pericolo.
L’utilizzo di un giubbotto, scarpe
robuste, pantaloni, guanti ecc. èmolto utile a prevenire o ridurre
abrasioni o lacerazioni.
Non indossare mai abiti svolaz-
zanti, potrebbero infilarsi nelle
leve di comando o nelle ruote e
provocare lesioni o incidenti.
Non toccare mai il motore o l’im-
pianto di scarico durante o dopo
il funzionamento. Si surriscalda-
no e possono provocare ustioni.
Indossare sempre un vestiario
protettivo che copra le gambe, le
caviglie ed i piedi.
Anche i passeggeri devono ris-
pettare le precauzioni di cui
sopra.
Modifiche
Le modifiche allo scooter non appro-
vate dalla Yamaha, o la rimozione di
parti originali, possono rendere insi-
curo l’utilizzo dello scooter e provoca-
re lesioni gravi. Le modifiche possono
inoltre rendere illegale l’utilizzo dello
scooter.
Carico e accessori
L’aggiunta di accessori o di carichi
allo scooter può influire negativamen-
te sulla stabilità e l’uso, se cambia la
distribuzione dei pesi dello scooter.
INFORMAZIONI DI SICUREZZA
1-2
1
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 9

Per evitare possibili incidenti, l’ag-
giunta di carichi o accessori allo sco-
oter va effettuata con estrema caute-
la. Prestare la massima attenzione
guidando uno scooter a cui siano sta-
ti aggiunti carichi o accessori. Di
seguito forniamo alcune direttive
generali in caso di carichi o di aggiun-
ta di accessori allo scooter:
Carico
Il peso totale del pilota, del passegge-
ro, degli accessori e del carico non
deve superare il limite massimo di
carico.
Caricando il mezzo entro questi limiti,
tenere presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più
vicino possibile allo scooter.
Accertarsi di distribuire il peso
nel modo più uniforme possibile
su entrambi i lati dello scooter,
per ridurre al minimo lo sbilancia-
mento o l’instabilità.
I carichi mobili possono provoca-
re improvvisi sbilanciamenti.
Accertarsi che gli accessori ed il
carico siano ben fissati allo scoo-
ter, prima di avviarlo. Controllare
frequentemente i supporti degli
accessori ed i dispositivi di fis-
saggio dei carichi.
Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta
dello sterzo.
Accessori
Gli accessori originali Yamaha sono
stati studiati appositamente per l’uti-
lizzo su questo scooter. Poiché la
Yamaha non è in grado di provare tut-
ti gli altri accessori disponibili, siete
personalmente responsabili della
scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha.
Usare estrema cautela nella scelta e
nell’installazione di qualsiasi accesso-
rio.
Per il montaggio di accessori, tenere
ben presenti le seguenti istruzioni in
aggiunta a quelle descritte al capitolo“Carico”.
Non installare mai accessori o
trasportare carichi che compro-
mettano le prestazioni dello sco-
oter. Prima di utilizzare gli acces-
sori, controllateli accuratamente
per accertarsi che essi non ridu-
cano in nessuna maniera la dis-
tanza libera da terra e la distanza
minima da terra nella marcia in
curva, non limitino la corsa delle
sospensioni, dello sterzo o il fun-
zionamento dei comandi, oppure
oscurino le luci o i catarifrangen-
ti.
• Gli accessori montati sul
manubrio oppure nella zona
della forcella possono creare
instabilità dovuta alla distribu-
zione non uniforme dei pesi o a
modifiche dell’aerodinamica.
Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devo-
no essere il più leggeri possibi-
le ed essere comunque ridotti
al minimo.
• Accessori ingombranti o grandi
possono compromettere seria-
Carico massimo:
181 kg (399.1 lb)
1
INFORMAZIONI DI SICUREZZA
1-3
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 10
