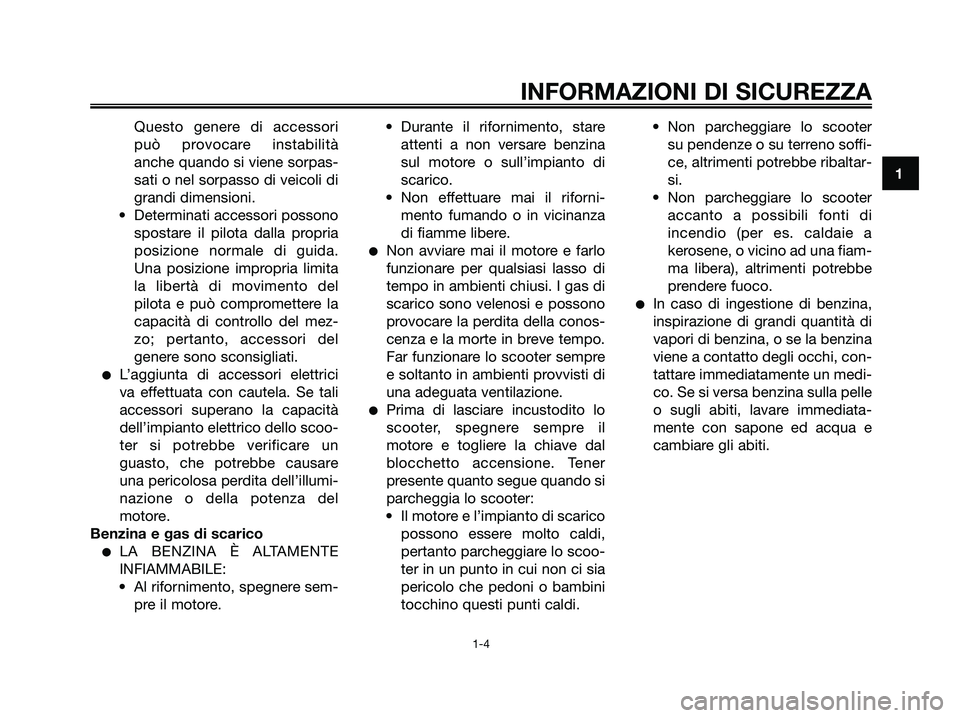

Questo genere di accessori
può provocare instabilità
anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.
• Determinati accessori possono
spostare il pilota dalla propria
posizione normale di guida.
Una posizione impropria limita
la libertà di movimento del
pilota e può compromettere la
capacità di controllo del mez-
zo; pertanto, accessori del
genere sono sconsigliati.
L’aggiunta di accessori elettrici
va effettuata con cautela. Se tali
accessori superano la capacità
dell’impianto elettrico dello scoo-
ter si potrebbe verificare un
guasto, che potrebbe causare
una pericolosa perdita dell’illumi-
nazione o della potenza del
motore.
Benzina e gas di scarico
LA BENZINA È ALTAMENTE
INFIAMMABILE:
• Al rifornimento, spegnere sem-
pre il motore.• Durante il rifornimento, stare
attenti a non versare benzina
sul motore o sull’impianto di
scarico.
• Non effettuare mai il riforni-
mento fumando o in vicinanza
di fiamme libere.
Non avviare mai il motore e farlo
funzionare per qualsiasi lasso di
tempo in ambienti chiusi. I gas di
scarico sono velenosi e possono
provocare la perdita della conos-
cenza e la morte in breve tempo.
Far funzionare lo scooter sempre
e soltanto in ambienti provvisti di
una adeguata ventilazione.
Prima di lasciare incustodito lo
scooter, spegnere sempre il
motore e togliere la chiave dal
blocchetto accensione. Tener
presente quanto segue quando si
parcheggia lo scooter:
• Il motore e l’impianto di scarico
possono essere molto caldi,
pertanto parcheggiare lo scoo-
ter in un punto in cui non ci sia
pericolo che pedoni o bambini
tocchino questi punti caldi.• Non parcheggiare lo scooter
su pendenze o su terreno soffi-
ce, altrimenti potrebbe ribaltar-
si.
• Non parcheggiare lo scooter
accanto a possibili fonti di
incendio (per es. caldaie a
kerosene, o vicino ad una fiam-
ma libera), altrimenti potrebbe
prendere fuoco.
In caso di ingestione di benzina,
inspirazione di grandi quantità di
vapori di benzina, o se la benzina
viene a contatto degli occhi, con-
tattare immediatamente un medi-
co. Se si versa benzina sulla pelle
o sugli abiti, lavare immediata-
mente con sapone ed acqua e
cambiare gli abiti.
1
INFORMAZIONI DI SICUREZZA
1-4
1C0-F8199-H3.qxd 3/11/06 12:41 Página 11

HAU10371

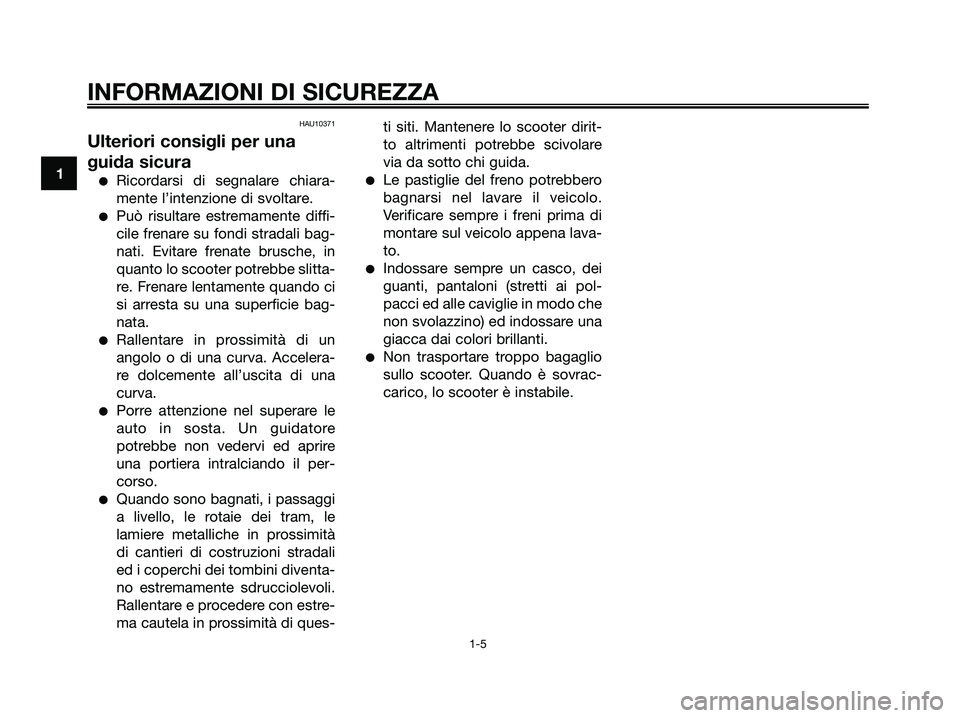

Ulteriori consigli per una
guida sicura
Ricordarsi di segnalare chiara-
mente l’intenzione di svoltare.
Può risultare estremamente diffi-
cile frenare su fondi stradali bag-
nati. Evitare frenate brusche, in
quanto lo scooter potrebbe slitta-
re. Frenare lentamente quando ci
si arresta su una superficie bag-
nata.
Rallentare in prossimità di un
angolo o di una curva. Accelera-
re dolcemente all’uscita di una
curva.
Porre attenzione nel superare le
auto in sosta. Un guidatore
potrebbe non vedervi ed aprire
una portiera intralciando il per-
corso.
Quando sono bagnati, i passaggi
a livello, le rotaie dei tram, le
lamiere metalliche in prossimità
di cantieri di costruzioni stradali
ed i coperchi dei tombini diventa-
no estremamente sdrucciolevoli.
Rallentare e procedere con estre-
ma cautela in prossimità di ques-ti siti. Mantenere lo scooter dirit-
to altrimenti potrebbe scivolare
via da sotto chi guida.
Le pastiglie del freno potrebbero
bagnarsi nel lavare il veicolo.
Verificare sempre i freni prima di
montare sul veicolo appena lava-
to.
Indossare sempre un casco, dei
guanti, pantaloni (stretti ai pol-
pacci ed alle caviglie in modo che
non svolazzino) ed indossare una
giacca dai colori brillanti.
Non trasportare troppo bagaglio
sullo scooter. Quando è sovrac-
carico, lo scooter è instabile.
1
INFORMAZIONI DI SICUREZZA
1-5
1C0-F8199-H3.qxd 3/11/06 12:41 Página 12

HAU10410

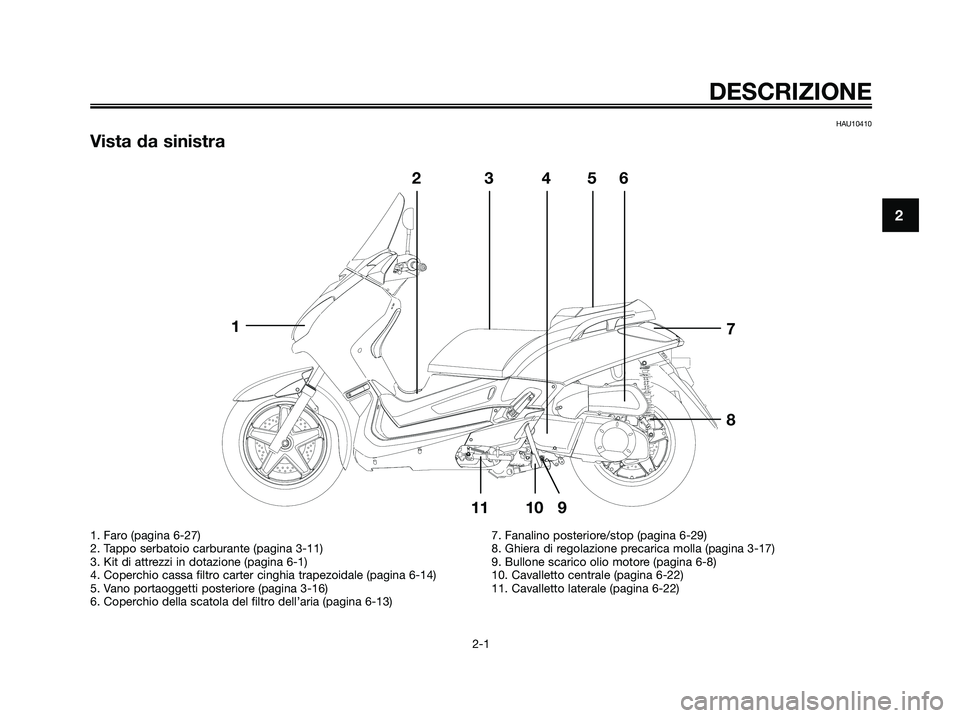

Vista da sinistra
DESCRIZIONE
2-1
2
1
23456
7
8
10 9 11
1. Faro (pagina 6-27)
2. Tappo serbatoio carburante (pagina 3-11)
3. Kit di attrezzi in dotazione (pagina 6-1)
4. Coperchio cassa filtro carter cinghia trapezoidale (pagina 6-14)
5. Vano portaoggetti posteriore (pagina 3-16)
6. Coperchio della scatola del filtro dell’aria (pagina 6-13)7. Fanalino posteriore/stop (pagina 6-29)
8. Ghiera di regolazione precarica molla (pagina 3-17)
9. Bullone scarico olio motore (pagina 6-8)
10. Cavalletto centrale (pagina 6-22)
11. Cavalletto laterale (pagina 6-22)
1C0-F8199-H3.qxd 3/11/06 12:41 Página 1

HAU10420

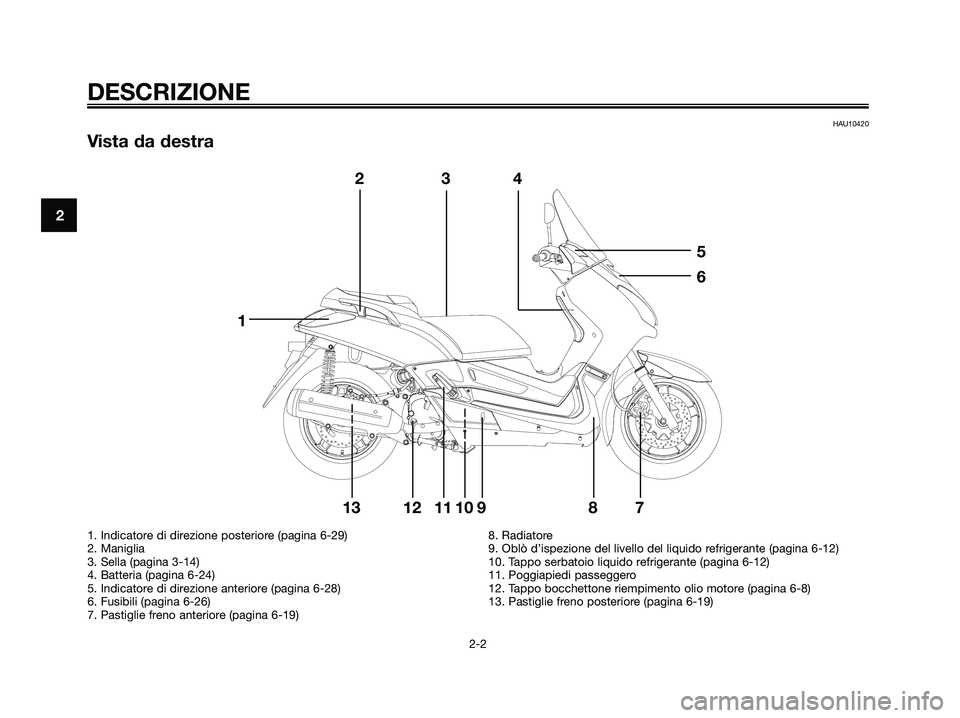

Vista da destra
DESCRIZIONE
2-2
2
12
34
5
6
789 11101213
1. Indicatore di direzione posteriore (pagina 6-29)
2. Maniglia
3. Sella (pagina 3-14)
4. Batteria (pagina 6-24)
5. Indicatore di direzione anteriore (pagina 6-28)
6. Fusibili (pagina 6-26)
7. Pastiglie freno anteriore (pagina 6-19)8. Radiatore
9. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-12)
10. Tappo serbatoio liquido refrigerante (pagina 6-12)
11. Poggiapiedi passeggero
12. Tappo bocchettone riempimento olio motore (pagina 6-8)
13. Pastiglie freno posteriore (pagina 6-19)
1C0-F8199-H3.qxd 3/11/06 12:41 Página 2

HAU10430

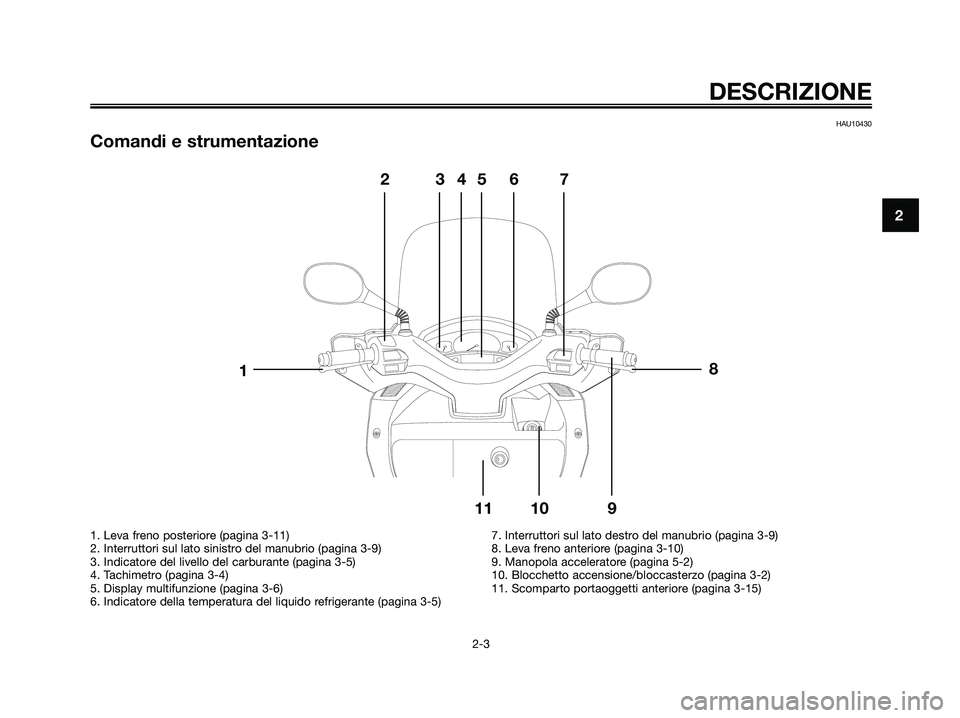

Comandi e strumentazione
DESCRIZIONE
2-3
2
8
523467
9 10 11
1
1. Leva freno posteriore (pagina 3-11)
2. Interruttori sul lato sinistro del manubrio (pagina 3-9)
3. Indicatore del livello del carburante (pagina 3-5)
4. Tachimetro (pagina 3-4)
5. Display multifunzione (pagina 3-6)
6. Indicatore della temperatura del liquido refrigerante (pagina 3-5)7. Interruttori sul lato destro del manubrio (pagina 3-9)
8. Leva freno anteriore (pagina 3-10)
9. Manopola acceleratore (pagina 5-2)
10. Blocchetto accensione/bloccasterzo (pagina 3-2)
11. Scomparto portaoggetti anteriore (pagina 3-15)
1C0-F8199-H3.qxd 3/11/06 12:41 Página 3

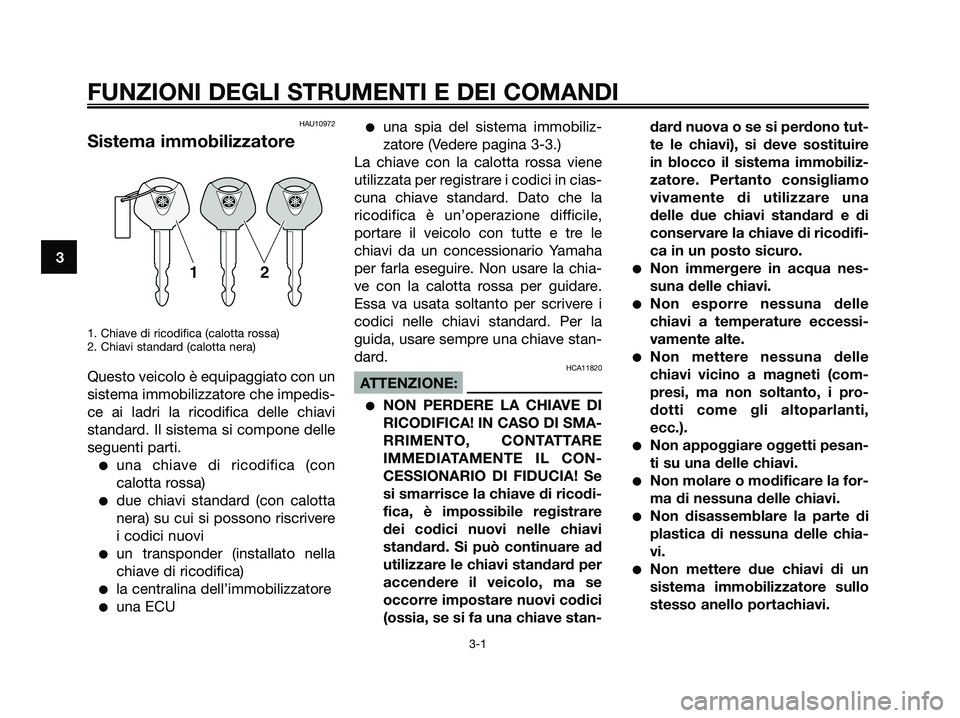

HAU10972
Sistema immobilizzatore
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedis-
ce ai ladri la ricodifica delle chiavi
standard. Il sistema si compone delle
seguenti parti.
una chiave di ricodifica (con
calotta rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere
i codici nuovi
un transponder (installato nella
chiave di ricodifica)
la centralina dell’immobilizzatore
una ECU
una spia del sistema immobiliz-
zatore (Vedere pagina 3-3.)
La chiave con la calotta rossa viene
utilizzata per registrare i codici in cias-
cuna chiave standard. Dato che la
ricodifica è un’operazione difficile,
portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chia-
ve con la calotta rossa per guidare.
Essa va usata soltanto per scrivere i
codici nelle chiavi standard. Per la
guida, usare sempre una chiave stan-
dard.
HCA11820
ATTENZIONE:
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMA-
RRIMENTO, CONTATTARE
IMMEDIATAMENTE IL CON-
CESSIONARIO DI FIDUCIA! Se
si smarrisce la chiave di ricodi-
fica, è impossibile registrare
dei codici nuovi nelle chiavi
standard. Si può continuare ad
utilizzare le chiavi standard per
accendere il veicolo, ma se
occorre impostare nuovi codici
(ossia, se si fa una chiave stan-dard nuova o se si perdono tut-
te le chiavi), si deve sostituire
in blocco il sistema immobiliz-
zatore. Pertanto consigliamo
vivamente di utilizzare una
delle due chiavi standard e di
conservare la chiave di ricodifi-
ca in un posto sicuro.
Non immergere in acqua nes-
suna delle chiavi.
Non esporre nessuna delle
chiavi a temperature eccessi-
vamente alte.
Non mettere nessuna delle
chiavi vicino a magneti (com-
presi, ma non soltanto, i pro-
dotti come gli altoparlanti,
ecc.).
Non appoggiare oggetti pesan-
ti su una delle chiavi.
Non molare o modificare la for-
ma di nessuna delle chiavi.
Non disassemblare la parte di
plastica di nessuna delle chia-
vi.
Non mettere due chiavi di un
sistema immobilizzatore sullo
stesso anello portachiavi.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
1C0-F8199-H3.qxd 3/11/06 12:41 Página 4

Mantenere sia le chiavi stan-
dard sia le chiavi di altri sistemi
immobilizzatori lontane dalla
chiave di ricodifica di questo
veicolo.
Mantenere le chiavi di altri sis-
temi immobilizzatori lontane
dall’interruttore di accensione,
in quanto possono provocare
interferenze nei segnali.
HAU10471

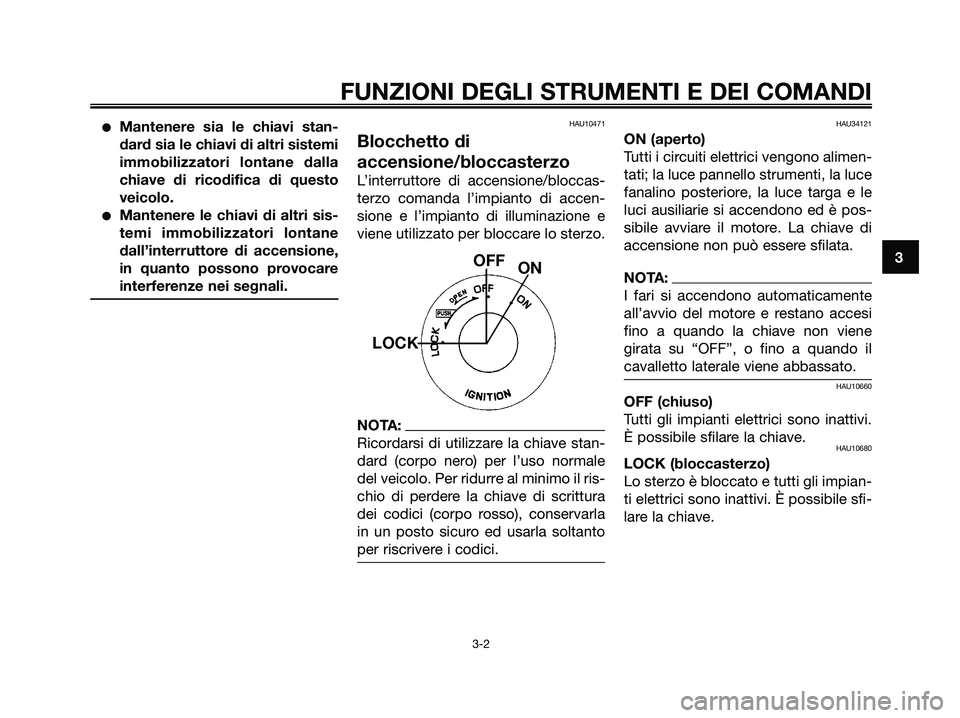

Blocchetto di
accensione/bloccasterzo
L’interruttore di accensione/bloccas-
terzo comanda l’impianto di accen-
sione e l’impianto di illuminazione e
viene utilizzato per bloccare lo sterzo.
NOTA:
Ricordarsi di utilizzare la chiave stan-
dard (corpo nero) per l’uso normale
del veicolo. Per ridurre al minimo il ris-
chio di perdere la chiave di scrittura
dei codici (corpo rosso), conservarla
in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU34121
ON (aperto)
Tutti i circuiti elettrici vengono alimen-
tati; la luce pannello strumenti, la luce
fanalino posteriore, la luce targa e le
luci ausiliarie si accendono ed è pos-
sibile avviare il motore. La chiave di
accensione non può essere sfilata.
NOTA:
I fari si accendono automaticamente
all’avvio del motore e restano accesi
fino a quando la chiave non viene
girata su “OFF”, o fino a quando il
cavalletto laterale viene abbassato.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi.
È possibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impian-
ti elettrici sono inattivi. È possibile sfi-
lare la chiave.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
1C0-F8199-H3.qxd 3/11/06 12:41 Página 5

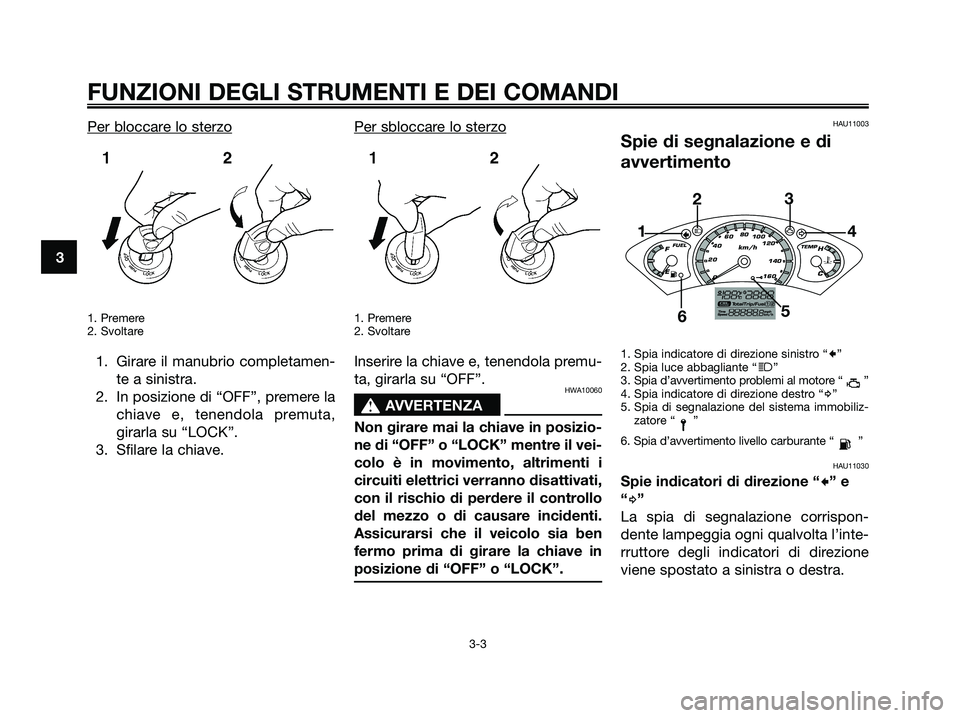

Per bloccare lo sterzo
1. Premere
2. Svoltare
1. Girare il manubrio completamen-
te a sinistra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta,
girarla su “LOCK”.
3. Sfilare la chiave.Per sbloccar
e lo sterzo
1. Premere
2. Svoltare
Inserire la chiave e, tenendola premu-
ta, girarla su “OFF”.
HWA10060
s s
AVVERTENZA
Non girare mai la chiave in posizio-
ne di “OFF” o “LOCK” mentre il vei-
colo è in movimento, altrimenti i
circuiti elettrici verranno disattivati,
con il rischio di perdere il controllo
del mezzo o di causare incidenti.
Assicurarsi che il veicolo sia ben
fermo prima di girare la chiave in
posizione di “OFF” o “LOCK”.
HAU11003
Spie di segnalazione e di
avvertimento
1. Spia indicatore di direzione sinistro “c”
2. Spia luce abbagliante “j”
3. Spia d’avvertimento problemi al motore “ ”
4. Spia indicatore di direzione destro “
d”
5. Spia di segnalazione del sistema immobiliz-
zatore “ ”
6. Spia d’avvertimento livello carburante “ ”
HAU11030
Spie indicatori di direzione “c” e
“
d”
La spia di segnalazione corrispon-
dente lampeggia ogni qualvolta l’inte-
rruttore degli indicatori di direzione
viene spostato a sinistra o destra.
20406080
100
120
140
160km/h
0
FFUEL
EH
C
TEMPy
123
4
5
6cjd
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
1C0-F8199-H3.qxd 3/11/06 12:41 Página 6

HAU11080

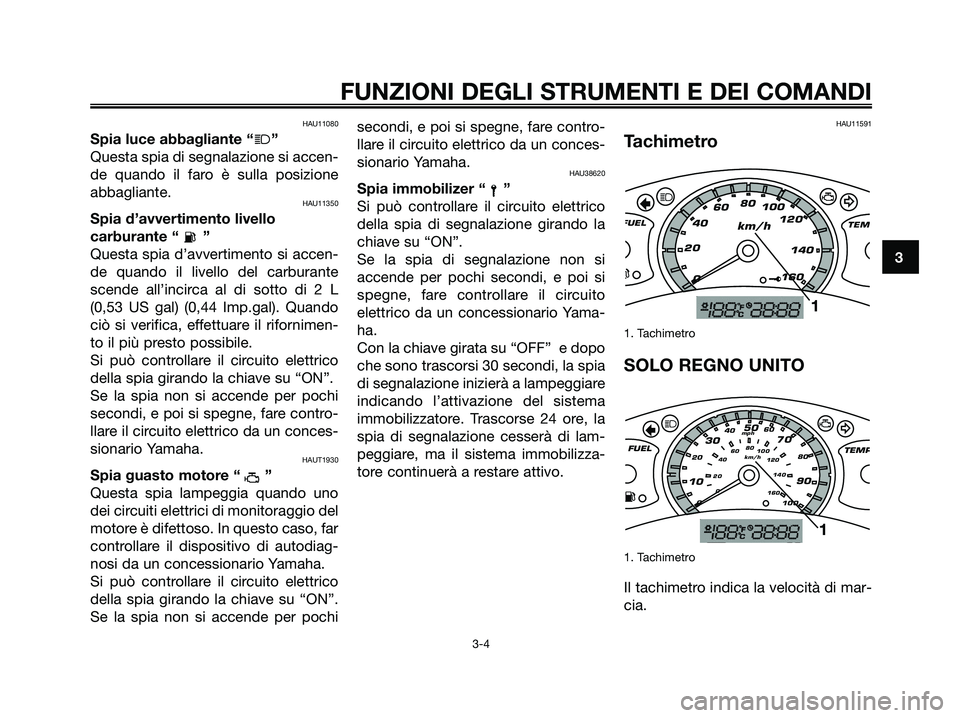

Spia luce abbagliante “j”
Questa spia di segnalazione si accen-
de quando il faro è sulla posizione
abbagliante.
HAU11350
Spia d’avvertimento livello
carburante “ ”
Questa spia d’avvertimento si accen-
de quando il livello del carburante
scende all’incirca al di sotto di 2 L
(0,53 US gal) (0,44 Imp.gal). Quando
ciò si verifica, effettuare il rifornimen-
to il più presto possibile.
Si può controllare il circuito elettrico
della spia girando la chiave su “ON”.
Se la spia non si accende per pochi
secondi, e poi si spegne, fare contro-
llare il circuito elettrico da un conces-
sionario Yamaha.
HAUT1930
Spia guasto motore “ ”
Questa spia lampeggia quando uno
dei circuiti elettrici di monitoraggio del
motore è difettoso. In questo caso, far
controllare il dispositivo di autodiag-
nosi da un concessionario Yamaha.
Si può controllare il circuito elettrico
della spia girando la chiave su “ON”.
Se la spia non si accende per pochisecondi, e poi si spegne, fare contro-
llare il circuito elettrico da un conces-
sionario Yamaha.
HAU38620
Spia immobilizer “ ”
Si può controllare il circuito elettrico
della spia di segnalazione girando la
chiave su “ON”.
Se la spia di segnalazione non si
accende per pochi secondi, e poi si
spegne, fare controllare il circuito
elettrico da un concessionario Yama-
ha.
Con la chiave girata su “OFF” e dopo
che sono trascorsi 30 secondi, la spia
di segnalazione inizierà a lampeggiare
indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la
spia di segnalazione cesserà di lam-
peggiare, ma il sistema immobilizza-
tore continuerà a restare attivo.
HAU11591
Tachimetro
1. Tachimetro
SOLO REGNO UNITO
1. Tachimetro
Il tachimetro indica la velocità di mar-
cia.
103050
70
90
204060
80
100 0
20406080
100
120
140
160 0km/h mph
FUEL
TEMPcjd
1
20406080
100
120
140
160
km/h
0
FUEL
TEM
cjd
1
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
1C0-F8199-H3.qxd 3/11/06 12:41 Página 7

HAUM1470

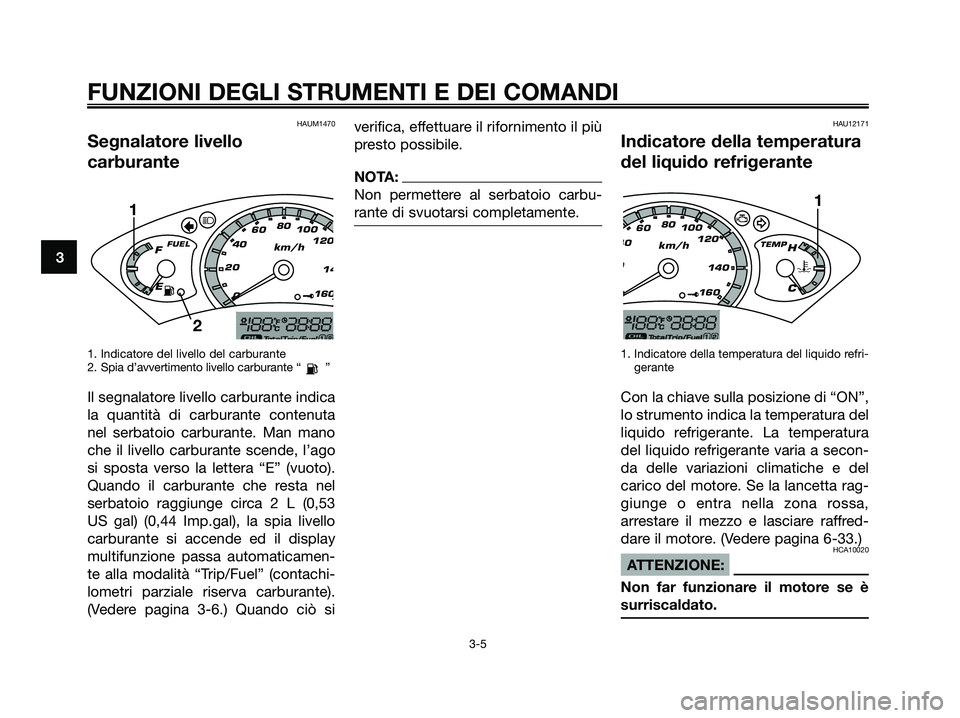

Segnalatore livello
carburante
1. Indicatore del livello del carburante
2. Spia d’avvertimento livello carburante “ ”
Il segnalatore livello carburante indica
la quantità di carburante contenuta
nel serbatoio carburante. Man mano
che il livello carburante scende, l’ago
si sposta verso la lettera “E” (vuoto).
Quando il carburante che resta nel
serbatoio raggiunge circa 2 L (0,53
US gal) (0,44 Imp.gal), la spia livello
carburante si accende ed il display
multifunzione passa automaticamen-
te alla modalità “Trip/Fuel” (contachi-
lometri parziale riserva carburante).
(Vedere pagina 3-6.) Quando ciò siverifica, effettuare il rifornimento il più
presto possibile.
NOTA:
Non permettere al serbatoio carbu-
rante di svuotarsi completamente.
HAU12171
Indicatore della temperatura
del liquido refrigerante
1. Indicatore della temperatura del liquido refri-
gerante
Con la chiave sulla posizione di “ON”,
lo strumento indica la temperatura del
liquido refrigerante. La temperatura
del liquido refrigerante varia a secon-
da delle variazioni climatiche e del
carico del motore. Se la lancetta rag-
giunge o entra nella zona rossa,
arrestare il mezzo e lasciare raffred-
dare il motore. (Vedere pagina 6-33.)
HCA10020
ATTENZIONE:
Non far funzionare il motore se è
surriscaldato.
0406080
100
120
140
160
km/h
0
H
CTEMP
y
d
1
2
20406080
100
120
14
160
km/h
0
FFUEL
E
cj1
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
1C0-F8199-H3.qxd 3/11/06 12:41 Página 8
