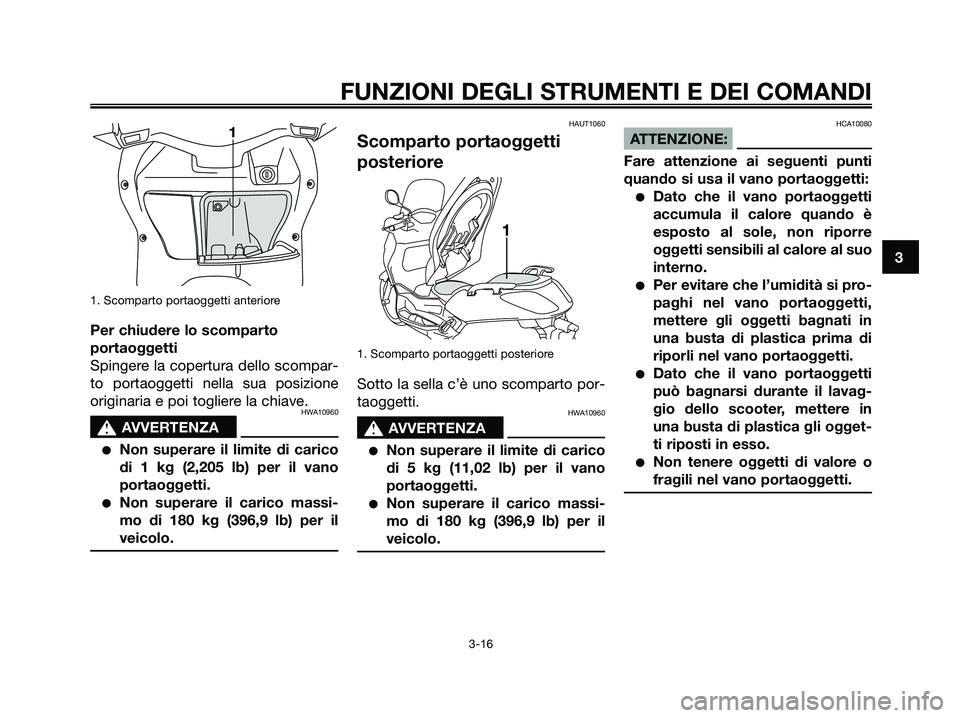

1. Scomparto portaoggetti anteriore
Per chiudere lo scomparto
portaoggetti
Spingere la copertura dello scompar-
to portaoggetti nella sua posizione
originaria e poi togliere la chiave.
HWA10960
s s
AVVERTENZA
Non superare il limite di carico
di 1 kg (2,205 lb) per il vano
portaoggetti.
Non superare il carico massi-
mo di 180 kg (396,9 lb) per il
veicolo.
HAUT1060
Scomparto portaoggetti
posteriore
1. Scomparto portaoggetti posteriore
Sotto la sella c’è uno scomparto por-
taoggetti.
HWA10960
s s
AVVERTENZA
Non superare il limite di carico
di 5 kg (11,02 lb) per il vano
portaoggetti.
Non superare il carico massi-
mo di 180 kg (396,9 lb) per il
veicolo.
HCA10080
ATTENZIONE:
Fare attenzione ai seguenti punti
quando si usa il vano portaoggetti:
Dato che il vano portaoggetti
accumula il calore quando è
esposto al sole, non riporre
oggetti sensibili al calore al suo
interno.
Per evitare che l’umidità si pro-
paghi nel vano portaoggetti,
mettere gli oggetti bagnati in
una busta di plastica prima di
riporli nel vano portaoggetti.
Dato che il vano portaoggetti
può bagnarsi durante il lavag-
gio dello scooter, mettere in
una busta di plastica gli ogget-
ti riposti in esso.
Non tenere oggetti di valore o
fragili nel vano portaoggetti.
1
1
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
1C0-F8199-H3.qxd 3/11/06 12:41 Página 19

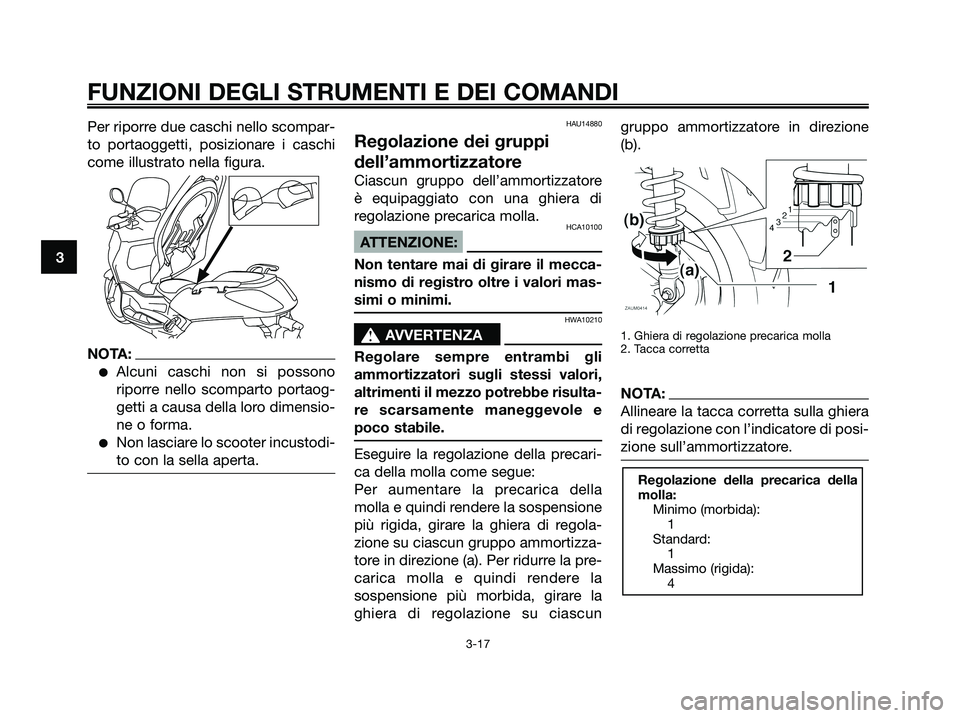

Per riporre due caschi nello scompar-
to portaoggetti, posizionare i caschi
come illustrato nella figura.
NOTA:
Alcuni caschi non si possono
riporre nello scomparto portaog-
getti a causa della loro dimensio-
ne o forma.
Non lasciare lo scooter incustodi-
to con la sella aperta.
HAU14880
Regolazione dei gruppi
dell’ammortizzatore
Ciascun gruppo dell’ammortizzatore
è equipaggiato con una ghiera di
regolazione precarica molla.
HCA10100
ATTENZIONE:
Non tentare mai di girare il mecca-
nismo di registro oltre i valori mas-
simi o minimi.
HWA10210
s s AVVERTENZA
Regolare sempre entrambi gli
ammortizzatori sugli stessi valori,
altrimenti il mezzo potrebbe risulta-
re scarsamente maneggevole e
poco stabile.
Eseguire la regolazione della precari-
ca della molla come segue:
Per aumentare la precarica della
molla e quindi rendere la sospensione
più rigida, girare la ghiera di regola-
zione su ciascun gruppo ammortizza-
tore in direzione (a). Per ridurre la pre-
carica molla e quindi rendere la
sospensione più morbida, girare la
ghiera di regolazione su ciascun gruppo ammortizzatore in direzione
(b).
1. Ghiera di regolazione precarica molla
2. Tacca corretta
NOTA:
Allineare la tacca corretta sulla ghiera
di regolazione con l’indicatore di posi-
zione sull’ammortizzatore.
Regolazione della precarica della
molla:
Minimo (morbida):1
Standard: 1
Massimo (rigida): 4
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
1C0-F8199-H3.qxd 4/11/06 09:26 Página 20

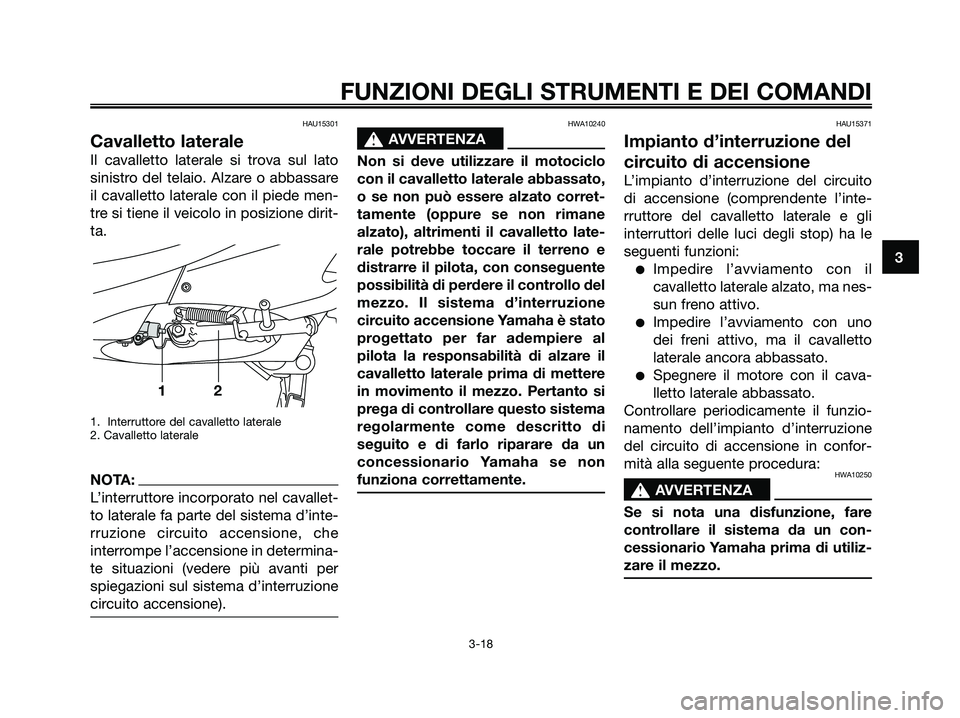

HAU15301
Cavalletto laterale
Il cavalletto laterale si trova sul lato
sinistro del telaio. Alzare o abbassare
il cavalletto laterale con il piede men-
tre si tiene il veicolo in posizione dirit-
ta.
1. Interruttore del cavalletto laterale
2. Cavalletto laterale
NOTA:
L’interruttore incorporato nel cavallet-
to laterale fa parte del sistema d’inte-
rruzione circuito accensione, che
interrompe l’accensione in determina-
te situazioni (vedere più avanti per
spiegazioni sul sistema d’interruzione
circuito accensione).
HWA10240
s sAVVERTENZA
Non si deve utilizzare il motociclo
con il cavalletto laterale abbassato,
o se non può essere alzato corret-
tamente (oppure se non rimane
alzato), altrimenti il cavalletto late-
rale potrebbe toccare il terreno e
distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione
circuito accensione Yamaha è stato
progettato per far adempiere al
pilota la responsabilità di alzare il
cavalletto laterale prima di mettere
in movimento il mezzo. Pertanto si
prega di controllare questo sistema
regolarmente come descritto di
seguito e di farlo riparare da un
concessionario Yamaha se non
funziona correttamente.
HAU15371
Impianto d’interruzione del
circuito di accensione
L’impianto d’interruzione del circuito
di accensione (comprendente l’inte-
rruttore del cavalletto laterale e gli
interruttori delle luci degli stop) ha le
seguenti funzioni:
Impedire l’avviamento con il
cavalletto laterale alzato, ma nes-
sun freno attivo.
Impedire l’avviamento con uno
dei freni attivo, ma il cavalletto
laterale ancora abbassato.
Spegnere il motore con il cava-
lletto laterale abbassato.
Controllare periodicamente il funzio-
namento dell’impianto d’interruzione
del circuito di accensione in confor-
mità alla seguente procedura:
HWA10250
s s AVVERTENZA
Se si nota una disfunzione, fare
controllare il sistema da un con-
cessionario Yamaha prima di utiliz-
zare il mezzo.
12
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
1C0-F8199-H3.qxd 4/11/06 09:26 Página 21

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3

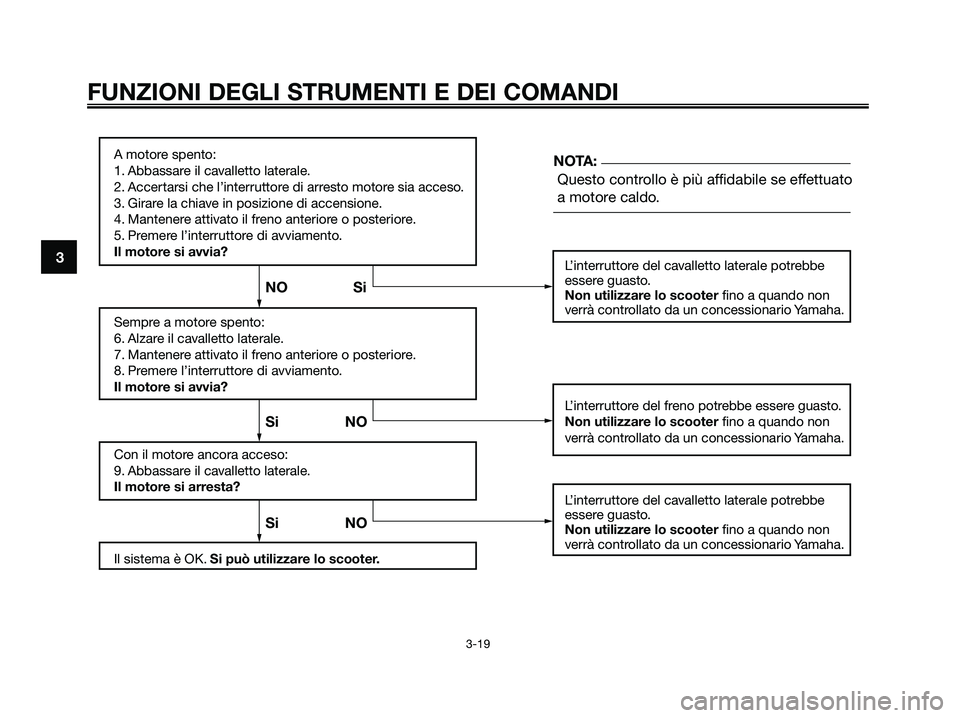

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.
Questo controllo è più affidabile se effettuato
a motore caldo.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del freno potrebbe essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO SiNOTA:
1C0-F8199-H3.qxd 3/11/06 12:41 Página 22

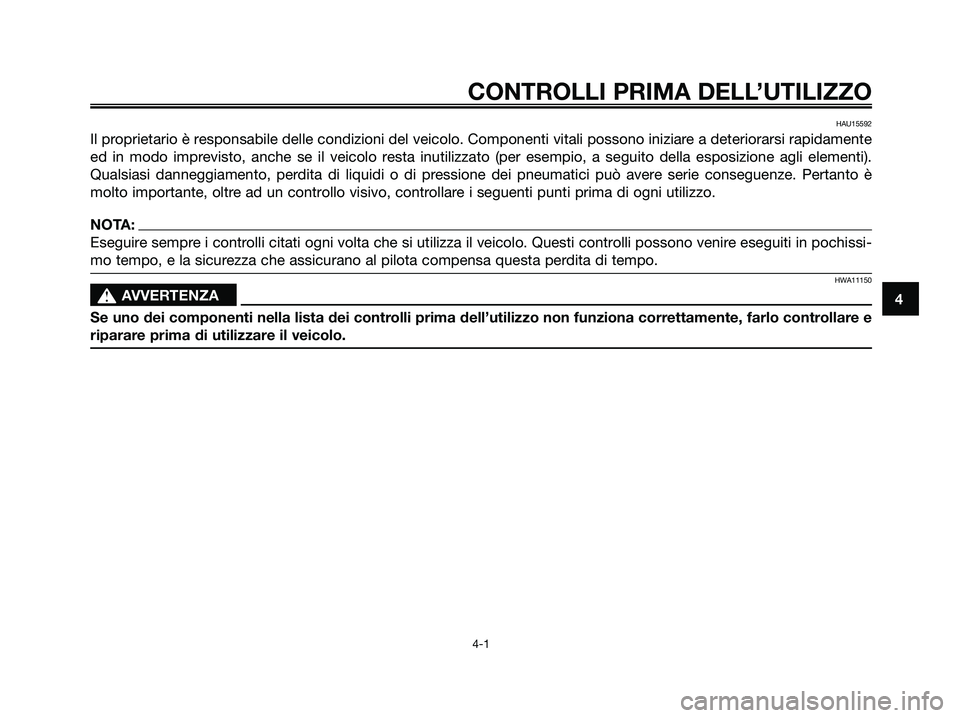

HAU15592
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente
ed in modo imprevisto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi).
Qualsiasi danneggiamento, perdita di liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è
molto importante, oltre ad un controllo visivo, controllare i seguenti punti prima di ogni utilizzo.
NOTA:
Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissi-
mo tempo, e la sicurezza che assicurano al pilota compensa questa perdita di tempo.
HWA11150
s s
AVVERTENZA
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e
riparare prima di utilizzare il veicolo.
CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
1C0-F8199-H3.qxd 3/11/06 12:41 Página 1

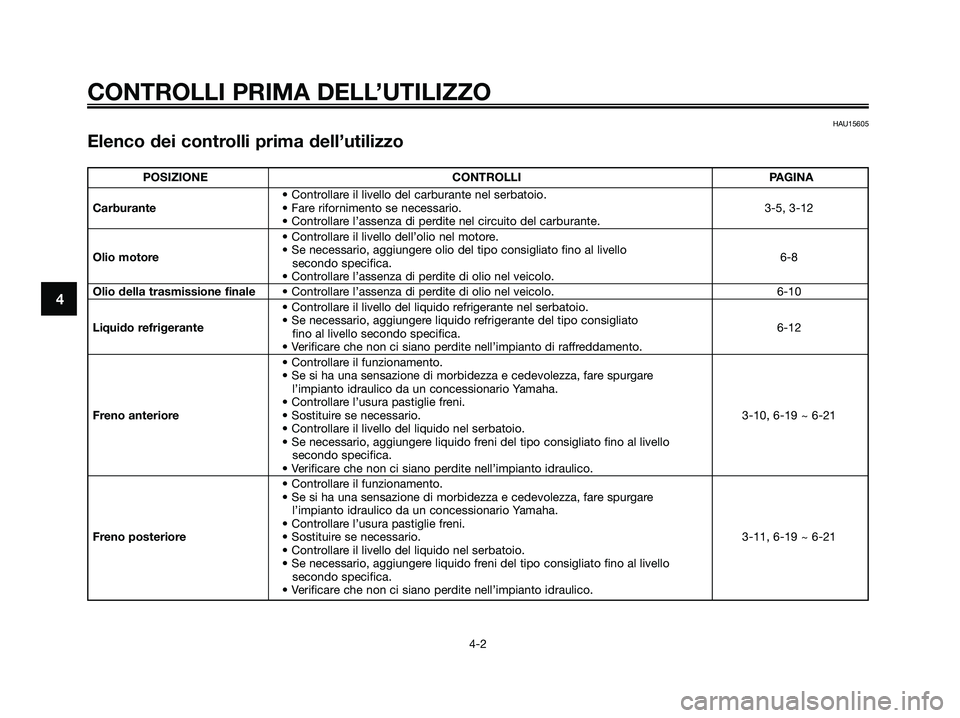

HAU15605
Elenco dei controlli prima dell’utilizzo
CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
POSIZIONE CONTROLLI PAGINA
• Controllare il livello del carburante nel serbatoio.
Carburante• Fare rifornimento se necessario. 3-5, 3-12
• Controllare l’assenza di perdite nel circuito del carburante.
• Controllare il livello dell’olio nel motore.
Olio motore• Se necessario, aggiungere olio del tipo consigliato fino al livello
6-8
secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo.
Olio della trasmissione finale• Controllare l’assenza di perdite di olio nel veicolo. 6-10
• Controllare il livello del liquido refrigerante nel serbatoio.
Liquido refrigerante• Se necessario, aggiungere liquido refrigerante del tipo consigliato
6-12
fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
Freno anteriore• Sostituire se necessario. 3-10, 6-19 ~ 6-21
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
Freno posteriore• Sostituire se necessario. 3-11, 6-19 ~ 6-21
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
1C0-F8199-H3.qxd 3/11/06 12:41 Página 2

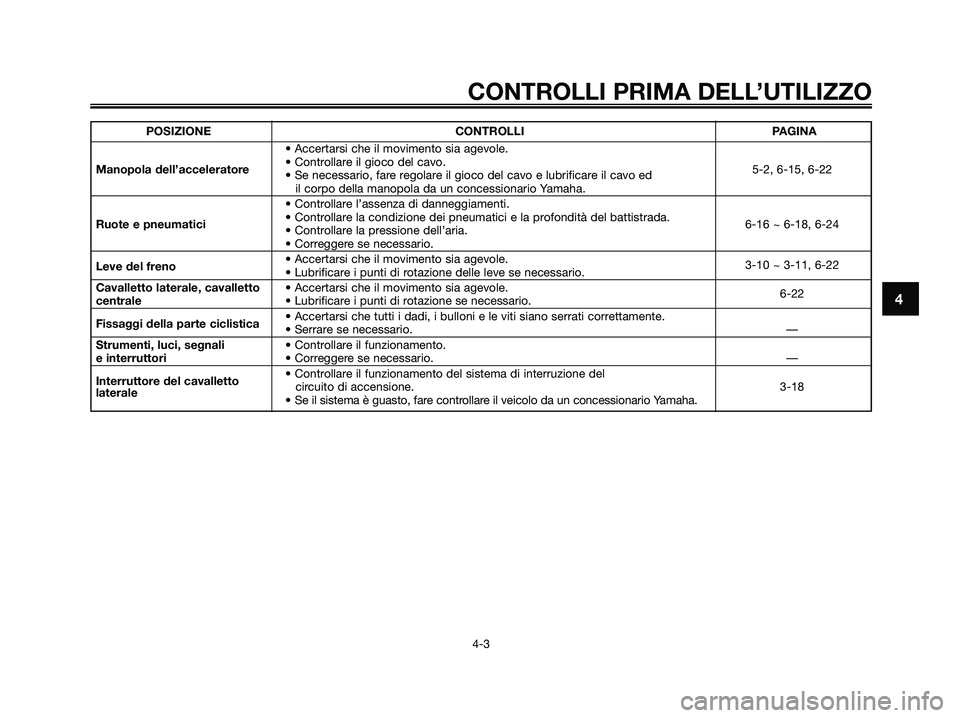

POSIZIONE CONTROLLI PAGINA
• Accertarsi che il movimento sia agevole.
Manopola dell’acceleratore• Controllare il gioco del cavo.
5-2, 6-15, 6-22
• Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed
il corpo della manopola da un concessionario Yamaha.
• Controllare l’assenza di danneggiamenti.
Ruote e pneumatici• Controllare la condizione dei pneumatici e la profondità del battistrada.
6-16 ~ 6-18, 6-24
• Controllare la pressione dell’aria.
• Correggere se necessario.
Leve del freno• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.3-10 ~ 3-11, 6-22
Cavalletto laterale, cavalletto • Accertarsi che il movimento sia agevole.
centrale• Lubrificare i punti di rotazione se necessario.6-22
Fissaggi della parte ciclistica• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario. —
Strumenti, luci, segnali •Controllare il funzionamento.
e interruttori• Correggere se necessario. —
Interruttore del cavalletto• Controllare il funzionamento del sistema di interruzione del
circuito di accensione. 3-18
laterale
• Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.
CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
1C0-F8199-H3.qxd 3/11/06 12:41 Página 3

HAU15980
HWA10870
s s
AVVERTENZA
Familiarizzare completamente
con tutti i comandi e le loro
funzioni prima di utilizzare il
mezzo. Consultare un conces-
sionario Yamaha per tutti i
comandi o le funzioni non com-
presi a fondo.
Non avviare o far funzionare
mai il motore in ambienti chiusi
per qualsiasi durata di tempo. I
gas di scarico sono tossici e la
loro inalazione può provocare
la perdita di conoscenza ed il
decesso in tempi brevi. Accer-
tarsi di garantire sempre una
ventilazione adeguata.
Per sicurezza, avviare sempre
il motore con il cavalletto cen-
trale abbassato.
HAUM1210
Avviamento del motore a
freddo
HCA10250
ATTENZIONE:
Vedere pagina 5-4 per le istruzioni
di rodaggio del motore prima di uti-
lizzare il mezzo per la prima volta.
1. Girare la chiave su “ON”.
2. Chiudere completamente l’acce-
leratore.
3. Accendere il motore premendo
l’interruttore di avviamento ed
azionando il freno anteriore o
posteriore.
NOTA:
Se il motore non si avvia, rilasciare
l’interruttore di avviamento, attendere
alcuni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il
motore per più di 10 secondi per ogni
tentativo.
HCA11040
ATTENZIONE:
Per allungare al massimo la vita del
motore, non accelerare brusca-
mente quando il motore è freddo!
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
1C0-F8199-H3.qxd 3/11/06 12:41 Página 4

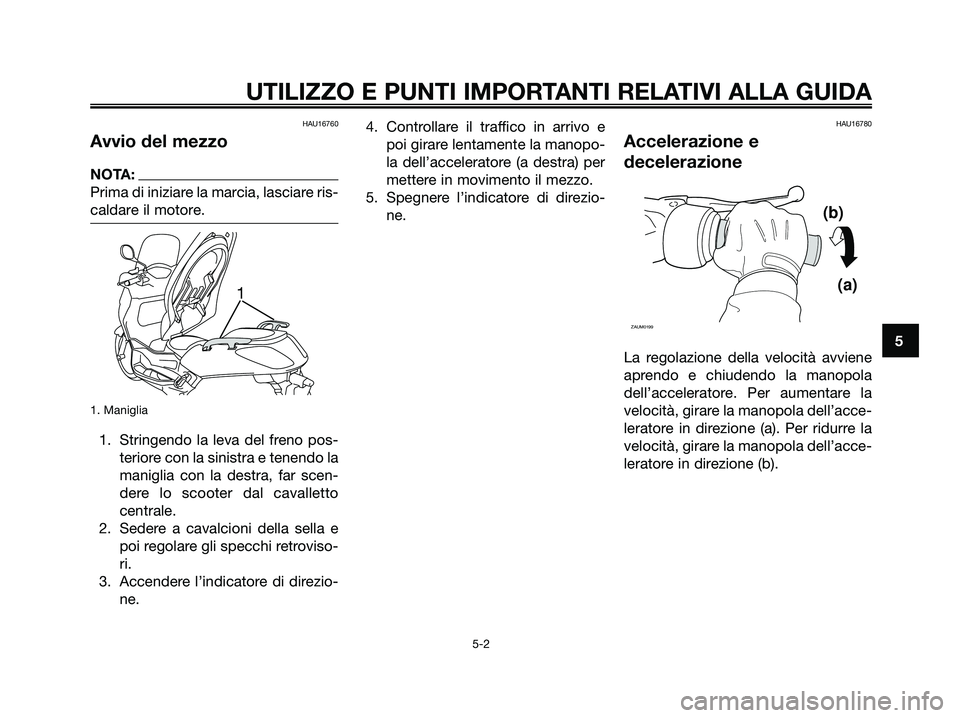

HAU16760
Avvio del mezzo
NOTA:
Prima di iniziare la marcia, lasciare ris-
caldare il motore.
1. Maniglia
1. Stringendo la leva del freno pos-
teriore con la sinistra e tenendo la
maniglia con la destra, far scen-
dere lo scooter dal cavalletto
centrale.
2. Sedere a cavalcioni della sella e
poi regolare gli specchi retroviso-
ri.
3. Accendere l’indicatore di direzio-
ne.4. Controllare il traffico in arrivo e
poi girare lentamente la manopo-
la dell’acceleratore (a destra) per
mettere in movimento il mezzo.
5. Spegnere l’indicatore di direzio-
ne.
HAU16780
Accelerazione e
decelerazione
La regolazione della velocità avviene
aprendo e chiudendo la manopola
dell’acceleratore. Per aumentare la
velocità, girare la manopola dell’acce-
leratore in direzione (a). Per ridurre la
velocità, girare la manopola dell’acce-
leratore in direzione (b).
(b)
(a)
ZAUM0199
1
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
1C0-F8199-H3.qxd 3/11/06 12:41 Página 5

HAU16792

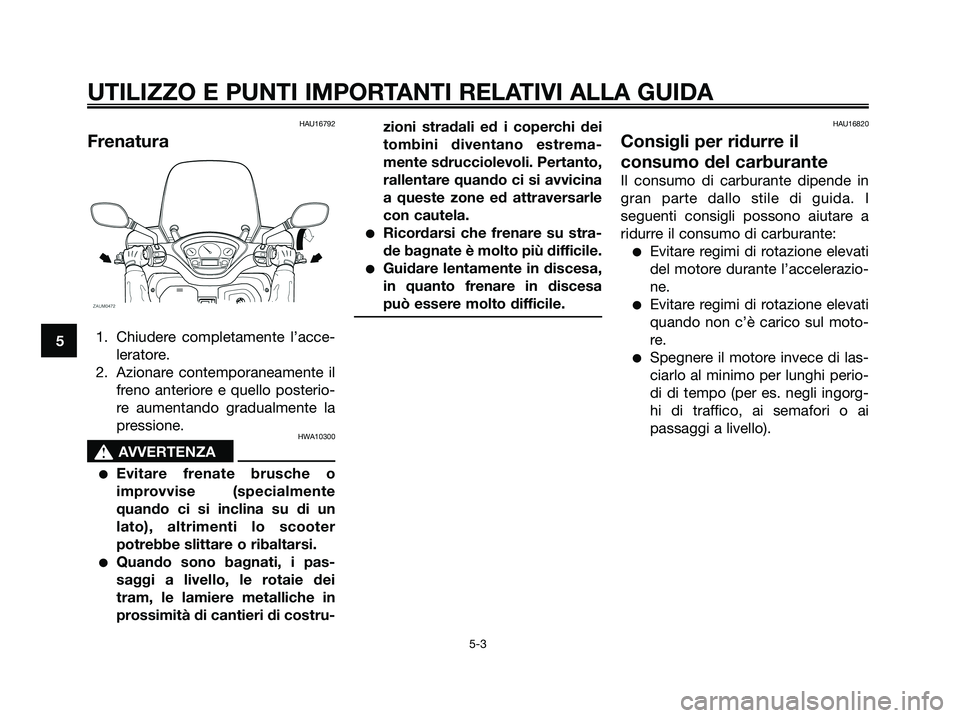

Frenatura
1. Chiudere completamente l’acce-
leratore.
2. Azionare contemporaneamente il
freno anteriore e quello posterio-
re aumentando gradualmente la
pressione.
HWA10300
s s
AVVERTENZA
Evitare frenate brusche o
improvvise (specialmente
quando ci si inclina su di un
lato), altrimenti lo scooter
potrebbe slittare o ribaltarsi.
Quando sono bagnati, i pas-
saggi a livello, le rotaie dei
tram, le lamiere metalliche in
prossimità di cantieri di costru-zioni stradali ed i coperchi dei
tombini diventano estrema-
mente sdrucciolevoli. Pertanto,
rallentare quando ci si avvicina
a queste zone ed attraversarle
con cautela.
Ricordarsi che frenare su stra-
de bagnate è molto più difficile.
Guidare lentamente in discesa,
in quanto frenare in discesa
può essere molto difficile.
HAU16820
Consigli per ridurre il
consumo del carburante
Il consumo di carburante dipende in
gran parte dallo stile di guida. I
seguenti consigli possono aiutare a
ridurre il consumo di carburante:
Evitare regimi di rotazione elevati
del motore durante l’accelerazio-
ne.
Evitare regimi di rotazione elevati
quando non c’è carico sul moto-
re.
Spegnere il motore invece di las-
ciarlo al minimo per lunghi perio-
di di tempo (per es. negli ingorg-
hi di traffico, ai semafori o ai
passaggi a livello).
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
1C0-F8199-H3.qxd 3/11/06 12:41 Página 6
