YAMAHA XMAX 250 2008 Manuale de Empleo (in Spanish)

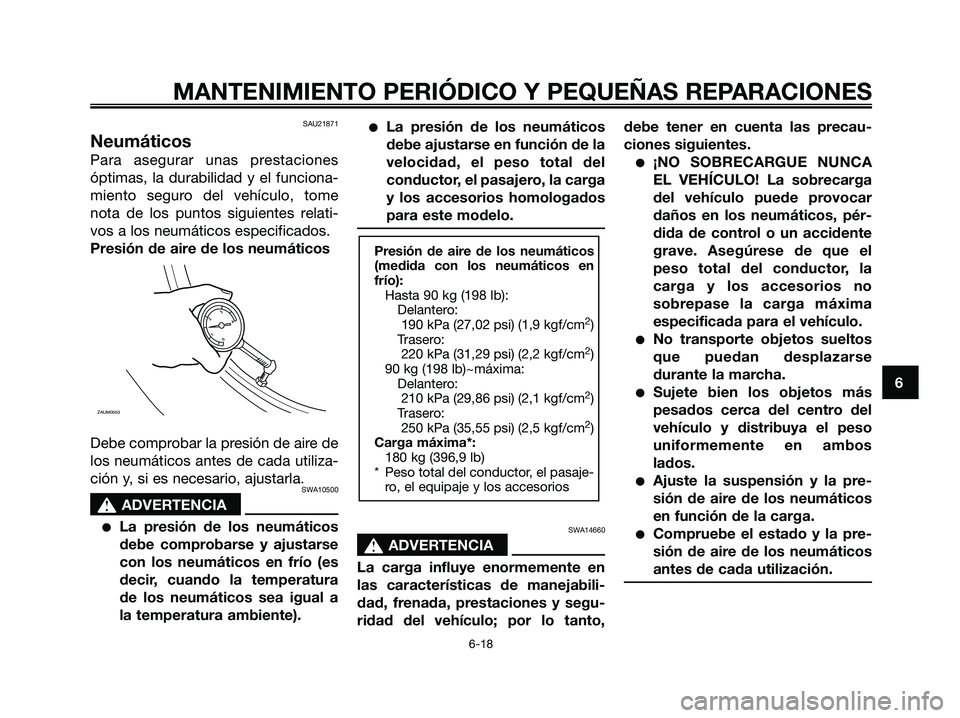

SAU21871
Neumáticos
Para asegurar unas prestaciones
óptimas, la durabilidad y el funciona-
miento seguro del vehículo, tome
nota de los puntos siguientes relati-
vos a los neumáticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de
los neumáticos antes de cada utiliza-
ción y, si es necesario, ajustarla.
SWA10500
s s
ADVERTENCIA
●La presión de los neumáticos
debe comprobarse y ajustarse
con los neumáticos en frío (es
decir, cuando la temperatura
de los neumáticos sea igual a
la temperatura ambiente).
●La presión de los neumáticos
debe ajustarse en función de la
velocidad, el peso total del
conductor, el pasajero, la carga
y los accesorios homologados
para este modelo.
SWA14660
s s
ADVERTENCIA
La carga influye enormemente en
las características de manejabili-
dad, frenada, prestaciones y segu-
ridad del vehículo; por lo tanto,debe tener en cuenta las precau-
ciones siguientes.
●¡NO SOBRECARGUE NUNCA
EL VEHÍCULO! La sobrecarga
del vehículo puede provocar
daños en los neumáticos, pér-
dida de control o un accidente
grave. Asegúrese de que el
peso total del conductor, la
carga y los accesorios no
sobrepase la carga máxima
especificada para el vehículo.
●No transporte objetos sueltos
que puedan desplazarse
durante la marcha.
●Sujete bien los objetos más
pesados cerca del centro del
vehículo y distribuya el peso
uniformemente en ambos
lados.
●Ajuste la suspensión y la pre-
sión de aire de los neumáticos
en función de la carga.
●Compruebe el estado y la pre-
sión de aire de los neumáticos
antes de cada utilización.
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
Hasta 90 kg (198 lb):
Delantero:
190 kPa (27,02 psi) (1,9 kgf/cm
2)
Trasero:
220 kPa (31,29 psi) (2,2 kgf/cm
2)
90 kg (198 lb)~máxima:
Delantero:
210 kPa (29,86 psi) (2,1 kgf/cm
2)
Trasero:
250 kPa (35,55 psi) (2,5 kgf/cm
2)
Carga máxima*:
180 kg (396,9 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
ZAUM0053
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 61

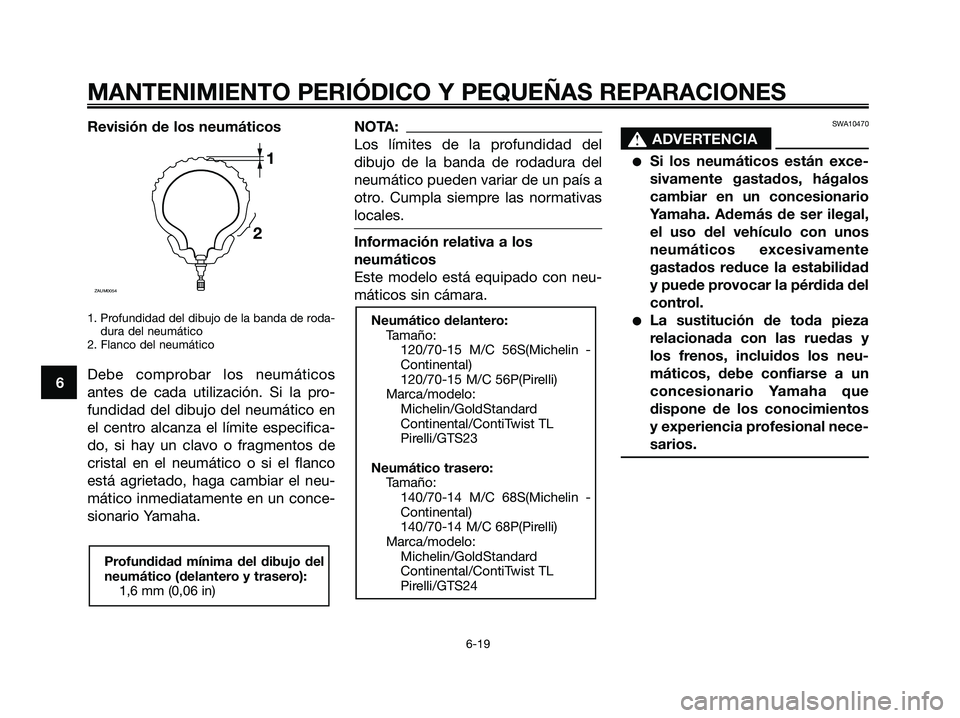

Revisión de los neumáticos
1. Profundidad del dibujo de la banda de roda-
dura del neumático
2. Flanco del neumático
Debe comprobar los neumáticos
antes de cada utilización. Si la pro-
fundidad del dibujo del neumático en
el centro alcanza el límite especifica-
do, si hay un clavo o fragmentos de
cristal en el neumático o si el flanco
está agrietado, haga cambiar el neu-
mático inmediatamente en un conce-
sionario Yamaha.
NOTA:
Los límites de la profundidad del
dibujo de la banda de rodadura del
neumático pueden variar de un país a
otro. Cumpla siempre las normativas
locales.
Información relativa a los
neumáticos
Este modelo está equipado con neu-
máticos sin cámara.
SWA10470
s s
ADVERTENCIA
●Si los neumáticos están exce-
sivamente gastados, hágalos
cambiar en un concesionario
Yamaha. Además de ser ilegal,
el uso del vehículo con unos
neumáticos excesivamente
gastados reduce la estabilidad
y puede provocar la pérdida del
control.
●La sustitución de toda pieza
relacionada con las ruedas y
los frenos, incluidos los neu-
máticos, debe confiarse a un
concesionario Yamaha que
dispone de los conocimientos
y experiencia profesional nece-
sarios.Neumático delantero:
Tamaño:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Marca/modelo:
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS23
Neumático trasero:
Tamaño:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Marca/modelo:
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS24
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1,6 mm (0,06 in)
1
2
ZAUM0054
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 62

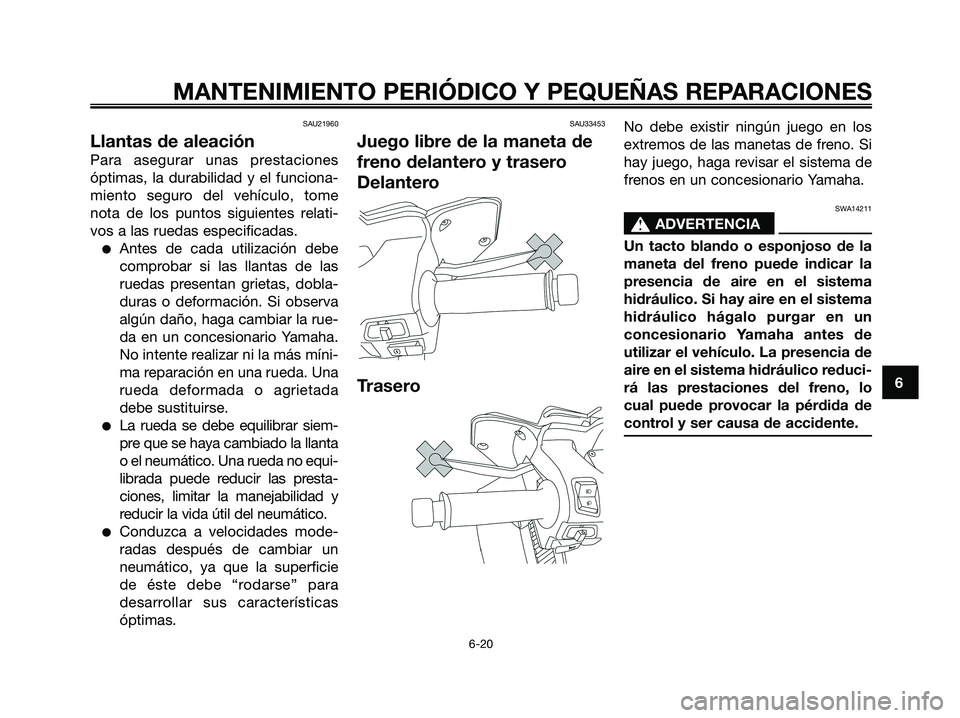

SAU21960
Llantas de aleación
Para asegurar unas prestaciones
óptimas, la durabilidad y el funciona-
miento seguro del vehículo, tome
nota de los puntos siguientes relati-
vos a las ruedas especificadas.
●Antes de cada utilización debe
comprobar si las llantas de las
ruedas presentan grietas, dobla-
duras o deformación. Si observa
algún daño, haga cambiar la rue-
da en un concesionario Yamaha.
No intente realizar ni la más míni-
ma reparación en una rueda. Una
rueda deformada o agrietada
debe sustituirse.
●La rueda se debe equilibrar siem-
pre que se haya cambiado la llanta
o el neumático. Una rueda no equi-
librada puede reducir las presta-
ciones, limitar la manejabilidad y
reducir la vida útil del neumático.
●Conduzca a velocidades mode-
radas después de cambiar un
neumático, ya que la superficie
de éste debe “rodarse” para
desarrollar sus características
óptimas.
SAU33453
Juego libre de la maneta de
freno delantero y trasero
Delantero
Trasero
No debe existir ningún juego en los
extremos de las manetas de freno. Si
hay juego, haga revisar el sistema de
frenos en un concesionario Yamaha.
SWA14211
s s
ADVERTENCIA
Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema
hidráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un
concesionario Yamaha antes de
utilizar el vehículo. La presencia de
aire en el sistema hidráulico reduci-
rá las prestaciones del freno, lo
cual puede provocar la pérdida de
control y ser causa de accidente.
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 63

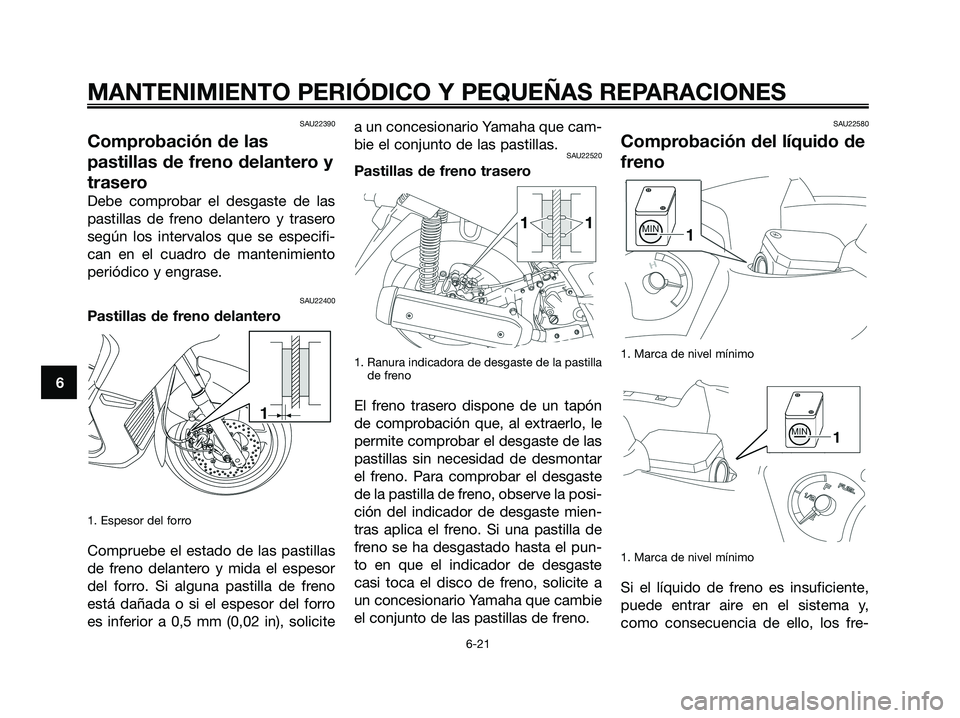

SAU22390
Comprobación de las
pastillas de freno delantero y
trasero
Debe comprobar el desgaste de las
pastillas de freno delantero y trasero
según los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
SAU22400
Pastillas de freno delantero
1. Espesor del forro
Compruebe el estado de las pastillas
de freno delantero y mida el espesor
del forro. Si alguna pastilla de freno
está dañada o si el espesor del forro
es inferior a 0,5 mm (0,02 in), solicitea un concesionario Yamaha que cam-
bie el conjunto de las pastillas.
SAU22520
Pastillas de freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
El freno trasero dispone de un tapón
de comprobación que, al extraerlo, le
permite comprobar el desgaste de las
pastillas sin necesidad de desmontar
el freno. Para comprobar el desgaste
de la pastilla de freno, observe la posi-
ción del indicador de desgaste mien-
tras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el pun-
to en que el indicador de desgaste
casi toca el disco de freno, solicite a
un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.
SAU22580
Comprobación del líquido de
freno
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Si el líquido de freno es insuficiente,
puede entrar aire en el sistema y,
como consecuencia de ello, los fre-
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 64

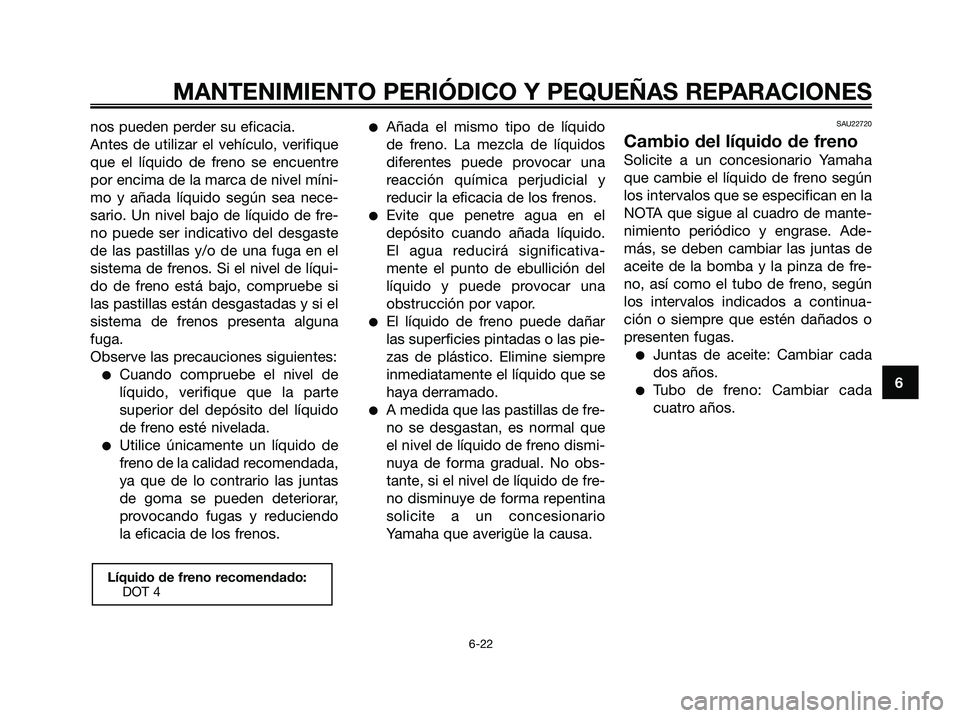

nos pueden perder su eficacia.
Antes de utilizar el vehículo, verifique
que el líquido de freno se encuentre
por encima de la marca de nivel míni-
mo y añada líquido según sea nece-
sario. Un nivel bajo de líquido de fre-
no puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líqui-
do de freno está bajo, compruebe si
las pastillas están desgastadas y si el
sistema de frenos presenta alguna
fuga.
Observe las precauciones siguientes:
●Cuando compruebe el nivel de
líquido, verifique que la parte
superior del depósito del líquido
de freno esté nivelada.
●Utilice únicamente un líquido de
freno de la calidad recomendada,
ya que de lo contrario las juntas
de goma se pueden deteriorar,
provocando fugas y reduciendo
la eficacia de los frenos.
●Añada el mismo tipo de líquido
de freno. La mezcla de líquidos
diferentes puede provocar una
reacción química perjudicial y
reducir la eficacia de los frenos.
●Evite que penetre agua en el
depósito cuando añada líquido.
El agua reducirá significativa-
mente el punto de ebullición del
líquido y puede provocar una
obstrucción por vapor.
●El líquido de freno puede dañar
las superficies pintadas o las pie-
zas de plástico. Elimine siempre
inmediatamente el líquido que se
haya derramado.
●A medida que las pastillas de fre-
no se desgastan, es normal que
el nivel de líquido de freno dismi-
nuya de forma gradual. No obs-
tante, si el nivel de líquido de fre-
no disminuye de forma repentina
solicite a un concesionario
Yamaha que averigüe la causa.
SAU22720
Cambio del líquido de freno
Solicite a un concesionario Yamaha
que cambie el líquido de freno según
los intervalos que se especifican en la
NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de
aceite de la bomba y la pinza de fre-
no, así como el tubo de freno, según
los intervalos indicados a continua-
ción o siempre que estén dañados o
presenten fugas.
●Juntas de aceite: Cambiar cada
dos años.
●Tubo de freno: Cambiar cada
cuatro años.
Líquido de freno recomendado:
DOT 4
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 65

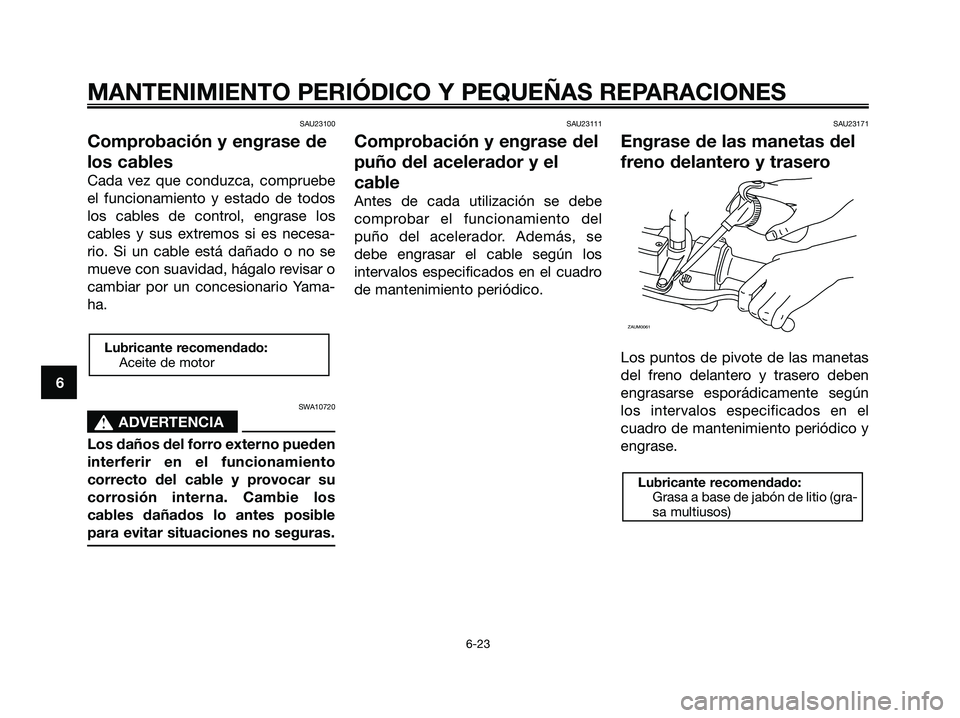

SAU23100
Comprobación y engrase de
los cables
Cada vez que conduzca, compruebe
el funcionamiento y estado de todos
los cables de control, engrase los
cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se
mueve con suavidad, hágalo revisar o
cambiar por un concesionario Yama-
ha.
SWA10720
s s
ADVERTENCIA
Los daños del forro externo pueden
interferir en el funcionamiento
correcto del cable y provocar su
corrosión interna. Cambie los
cables dañados lo antes posible
para evitar situaciones no seguras.
SAU23111
Comprobación y engrase del
puño del acelerador y el
cable
Antes de cada utilización se debe
comprobar el funcionamiento del
puño del acelerador. Además, se
debe engrasar el cable según los
intervalos especificados en el cuadro
de mantenimiento periódico.
SAU23171
Engrase de las manetas del
freno delantero y trasero
Los puntos de pivote de las manetas
del freno delantero y trasero deben
engrasarse esporádicamente según
los intervalos especificados en el
cuadro de mantenimiento periódico y
engrase.
Lubricante recomendado:
Grasa a base de jabón de litio (gra-
sa multiusos)
ZAUM0061
Lubricante recomendado:
Aceite de motor
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 66

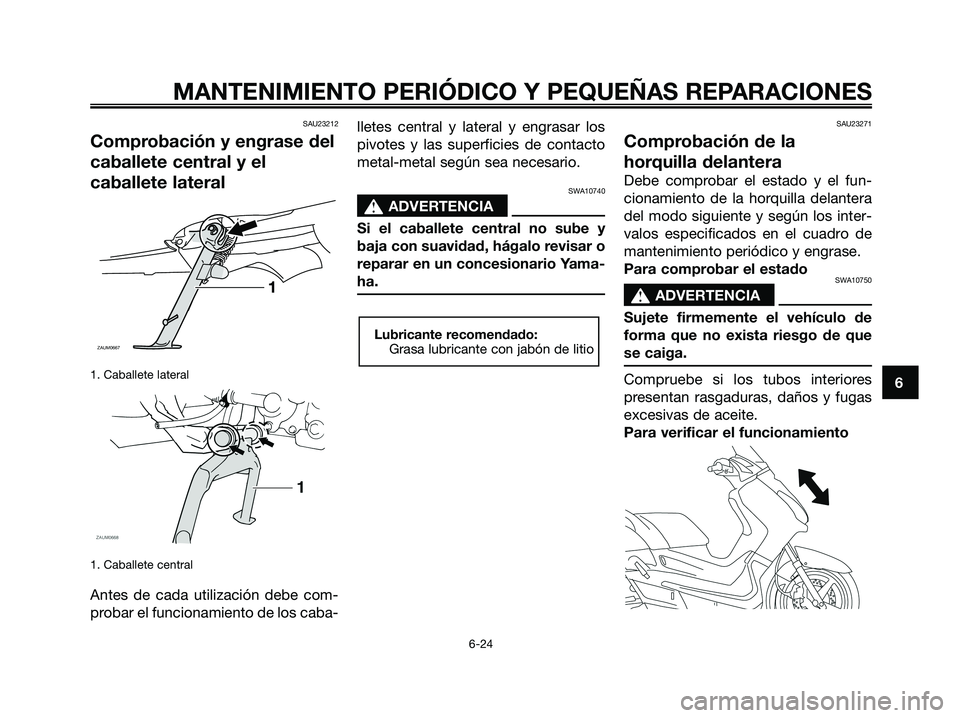

SAU23212
Comprobación y engrase del
caballete central y el
caballete lateral
1. Caballete lateral
1. Caballete central
Antes de cada utilización debe com-
probar el funcionamiento de los caba-lletes central y lateral y engrasar los
pivotes y las superficies de contacto
metal-metal según sea necesario.
SWA10740
s s
ADVERTENCIA
Si el caballete central no sube y
baja con suavidad, hágalo revisar o
reparar en un concesionario Yama-
ha.
SAU23271
Comprobación de la
horquilla delantera
Debe comprobar el estado y el fun-
cionamiento de la horquilla delantera
del modo siguiente y según los inter-
valos especificados en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el estado
SWA10750
s s
ADVERTENCIA
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
Compruebe si los tubos interiores
presentan rasgaduras, daños y fugas
excesivas de aceite.
Para verificar el funcionamiento
Lubricante recomendado:
Grasa lubricante con jabón de litioZAUM0667
1
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 67

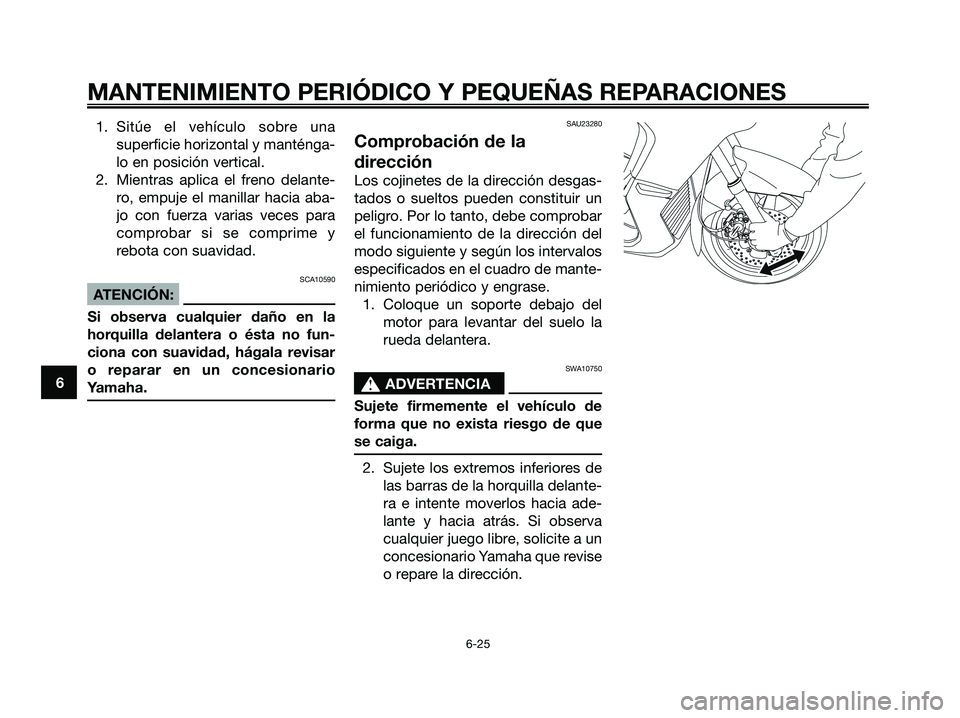

1. Sitúe el vehículo sobre una
superficie horizontal y manténga-
lo en posición vertical.
2. Mientras aplica el freno delante-
ro, empuje el manillar hacia aba-
jo con fuerza varias veces para
comprobar si se comprime y
rebota con suavidad.
SCA10590
ATENCIÓN:
Si observa cualquier daño en la
horquilla delantera o ésta no fun-
ciona con suavidad, hágala revisar
o reparar en un concesionario
Yamaha.
SAU23280
Comprobación de la
dirección
Los cojinetes de la dirección desgas-
tados o sueltos pueden constituir un
peligro. Por lo tanto, debe comprobar
el funcionamiento de la dirección del
modo siguiente y según los intervalos
especificados en el cuadro de mante-
nimiento periódico y engrase.
1. Coloque un soporte debajo del
motor para levantar del suelo la
rueda delantera.
SWA10750
s s
ADVERTENCIA
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
2. Sujete los extremos inferiores de
las barras de la horquilla delante-
ra e intente moverlos hacia ade-
lante y hacia atrás. Si observa
cualquier juego libre, solicite a un
concesionario Yamaha que revise
o repare la dirección.
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 68

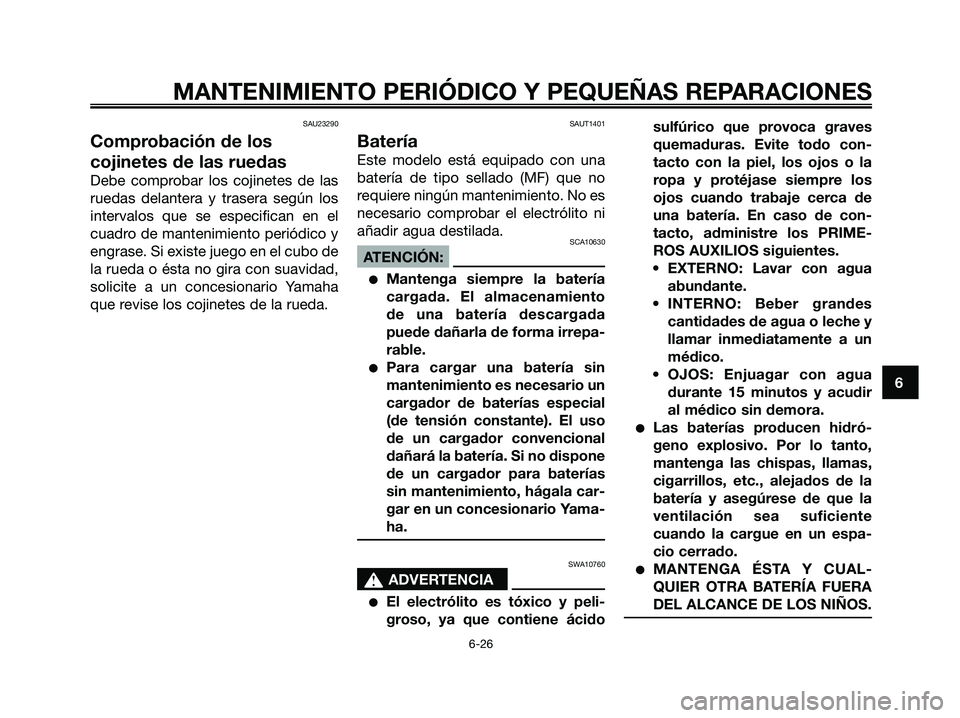

SAU23290
Comprobación de los
cojinetes de las ruedas
Debe comprobar los cojinetes de las
ruedas delantera y trasera según los
intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase. Si existe juego en el cubo de
la rueda o ésta no gira con suavidad,
solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAUT1401
Batería
Este modelo está equipado con una
batería de tipo sellado (MF) que no
requiere ningún mantenimiento. No es
necesario comprobar el electrólito ni
añadir agua destilada.
SCA10630
ATENCIÓN:
●Mantenga siempre la batería
cargada. El almacenamiento
de una batería descargada
puede dañarla de forma irrepa-
rable.
●Para cargar una batería sin
mantenimiento es necesario un
cargador de baterías especial
(de tensión constante). El uso
de un cargador convencional
dañará la batería. Si no dispone
de un cargador para baterías
sin mantenimiento, hágala car-
gar en un concesionario Yama-
ha.
SWA10760
s s
ADVERTENCIA
●El electrólito es tóxico y peli-
groso, ya que contiene ácidosulfúrico que provoca graves
quemaduras. Evite todo con-
tacto con la piel, los ojos o la
ropa y protéjase siempre los
ojos cuando trabaje cerca de
una batería. En caso de con-
tacto, administre los PRIME-
ROS AUXILIOS siguientes.
• EXTERNO: Lavar con agua
abundante.
• INTERNO: Beber grandes
cantidades de agua o leche y
llamar inmediatamente a un
médico.
• OJOS: Enjuagar con agua
durante 15 minutos y acudir
al médico sin demora.
●Las baterías producen hidró-
geno explosivo. Por lo tanto,
mantenga las chispas, llamas,
cigarrillos, etc., alejados de la
batería y asegúrese de que la
ventilación sea suficiente
cuando la cargue en un espa-
cio cerrado.
●MANTENGA ÉSTA Y CUAL-
QUIER OTRA BATERÍA FUERA
DEL ALCANCE DE LOS NIÑOS.
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 69

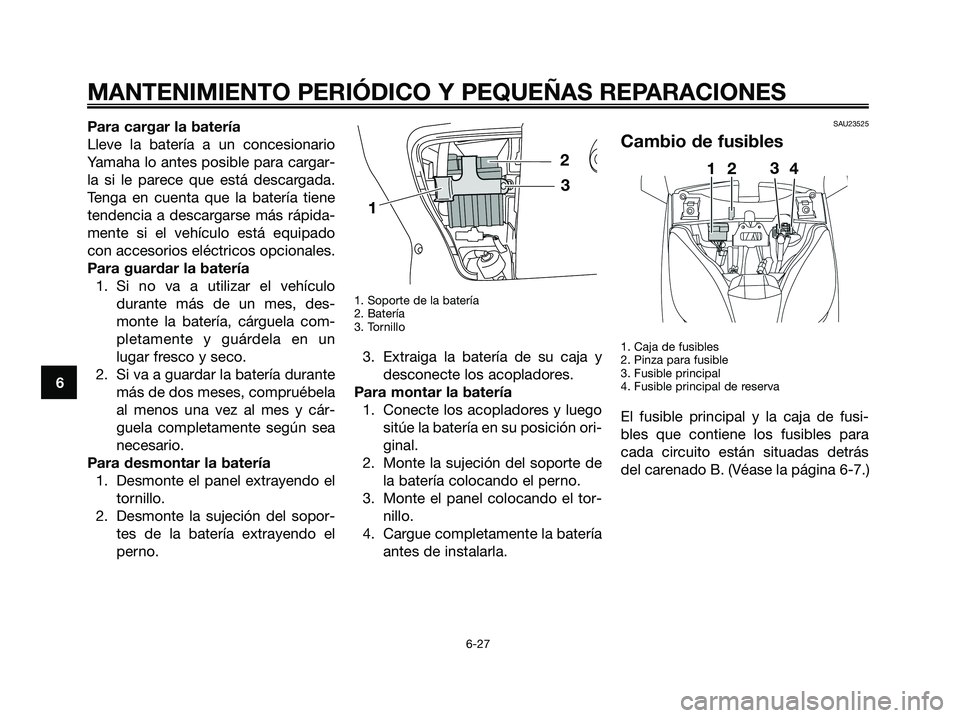

Para cargar la batería
Lleve la batería a un concesionario
Yamaha lo antes posible para cargar-
la si le parece que está descargada.
Tenga en cuenta que la batería tiene
tendencia a descargarse más rápida-
mente si el vehículo está equipado
con accesorios eléctricos opcionales.
Para guardar la batería
1. Si no va a utilizar el vehículo
durante más de un mes, des-
monte la batería, cárguela com-
pletamente y guárdela en un
lugar fresco y seco.
2. Si va a guardar la batería durante
más de dos meses, compruébela
al menos una vez al mes y cár-
guela completamente según sea
necesario.
Para desmontar la batería
1. Desmonte el panel extrayendo el
tornillo.
2. Desmonte la sujeción del sopor-
tes de la batería extrayendo el
perno.
1. Soporte de la batería
2. Batería
3. Tornillo
3. Extraiga la batería de su caja y
desconecte los acopladores.
Para montar la batería
1. Conecte los acopladores y luego
sitúe la batería en su posición ori-
ginal.
2. Monte la sujeción del soporte de
la batería colocando el perno.
3. Monte el panel colocando el tor-
nillo.
4. Cargue completamente la batería
antes de instalarla.
SAU23525
Cambio de fusibles
1. Caja de fusibles
2. Pinza para fusible
3. Fusible principal
4. Fusible principal de reserva
El fusible principal y la caja de fusi-
bles que contiene los fusibles para
cada circuito están situadas detrás
del carenado B. (Véase la página 6-7.)
12
3
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
1C0-F8199-S4.qxd 22/11/07 05:48 Página 70
