YAMAHA XMAX 250 2009 Manuale de Empleo (in Spanish)

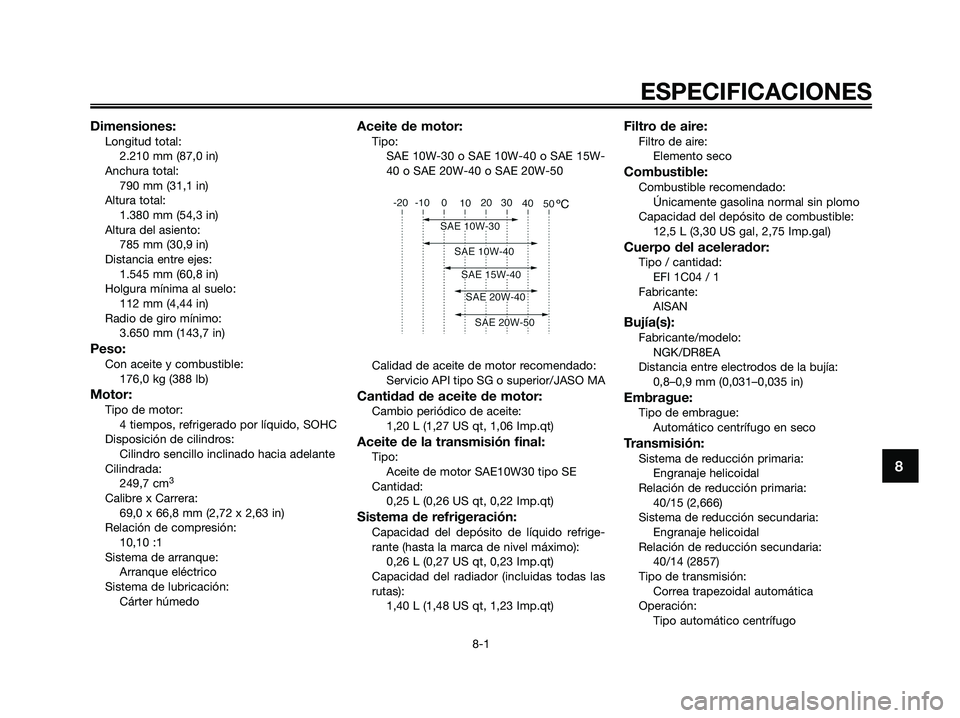

Dimensiones:Longitud total:
2.210 mm (87,0 in)
Anchura total:
790 mm (31,1 in)
Altura total:
1.380 mm (54,3 in)
Altura del asiento:
785 mm (30,9 in)
Distancia entre ejes:
1.545 mm (60,8 in)
Holgura mínima al suelo:
112 mm (4,44 in)
Radio de giro mínimo:
3.650 mm (143,7 in)
Peso:Con aceite y combustible:
176,0 kg (388 lb)
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249,7 cm
3
Calibre x Carrera:
69,0 x 66,8 mm (2,72 x 2,63 in)
Relación de compresión:
10,10 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:Cambio periódico de aceite:
1,20 L (1,27 US qt, 1,06 Imp.qt)
Aceite de la transmisión final:Tipo:
Aceite de motor SAE10W30 tipo SE
Cantidad:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0,26 L (0,27 US qt, 0,23 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
1,40 L (1,48 US qt, 1,23 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento seco
Combustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
12,5 L (3,30 US gal, 2,75 Imp.gal)
Cuerpo del acelerador:Tipo / cantidad:
EFI 1C04 / 1
Fabricante:
AISAN
Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0,8–0,9 mm (0,031–0,035 in)
Embrague:Tipo de embrague:
Automático centrífugo en seco
Transmisión:Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
40/15 (2,666)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
40/14 (2857)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
ESPECIFICACIONES
8-1
8
1C0-F8199-S5.QXD 3/10/08 06:51 Página 81

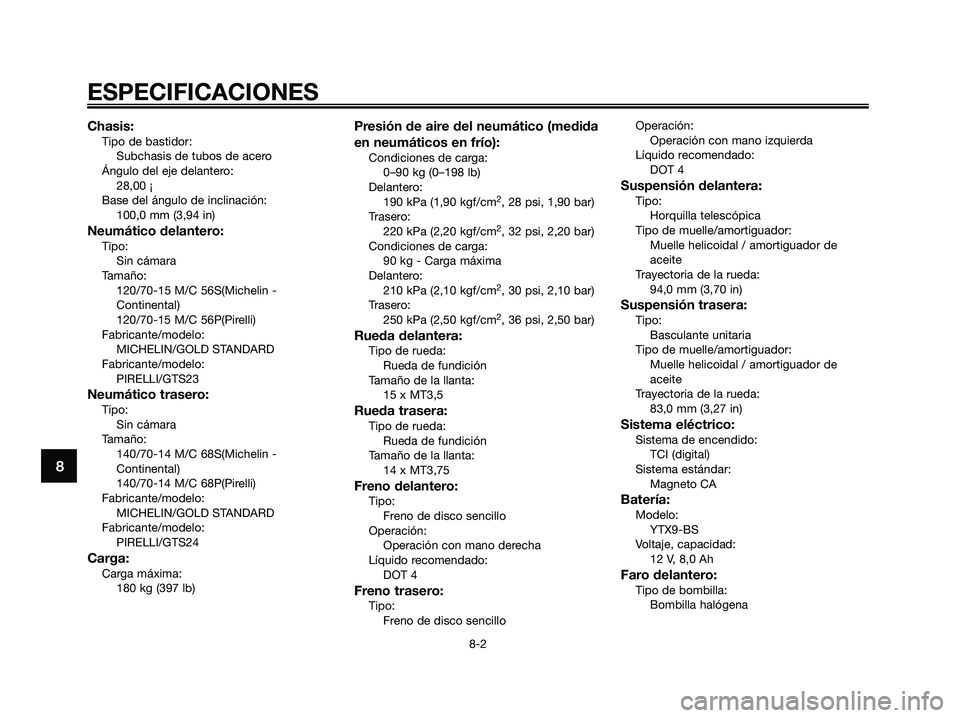

Chasis:Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
28,00 ¡
Base del ángulo de inclinación:
100,0 mm (3,94 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Fabricante/modelo:
MICHELIN/GOLD STANDARD
Fabricante/modelo:
PIRELLI/GTS23
Neumático trasero:Tipo:
Sin cámara
Tamaño:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Fabricante/modelo:
MICHELIN/GOLD STANDARD
Fabricante/modelo:
PIRELLI/GTS24
Carga:Carga máxima:
180 kg (397 lb)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Trasero:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Condiciones de carga:
90 kg - Carga máxima
Delantero:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Trasero:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15 x MT3,5
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
14 x MT3,75
Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencilloOperación:
Operación con mano izquierda
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
aceite
Trayectoria de la rueda:
94,0 mm (3,70 in)
Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
aceite
Trayectoria de la rueda:
83,0 mm (3,27 in)
Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:Modelo:
YTX9-BS
Voltaje, capacidad:
12 V, 8,0 Ah
Faro delantero:Tipo de bombilla:
Bombilla halógena
ESPECIFICACIONES
8-2
8
1C0-F8199-S5.QXD 3/10/08 06:51 Página 82

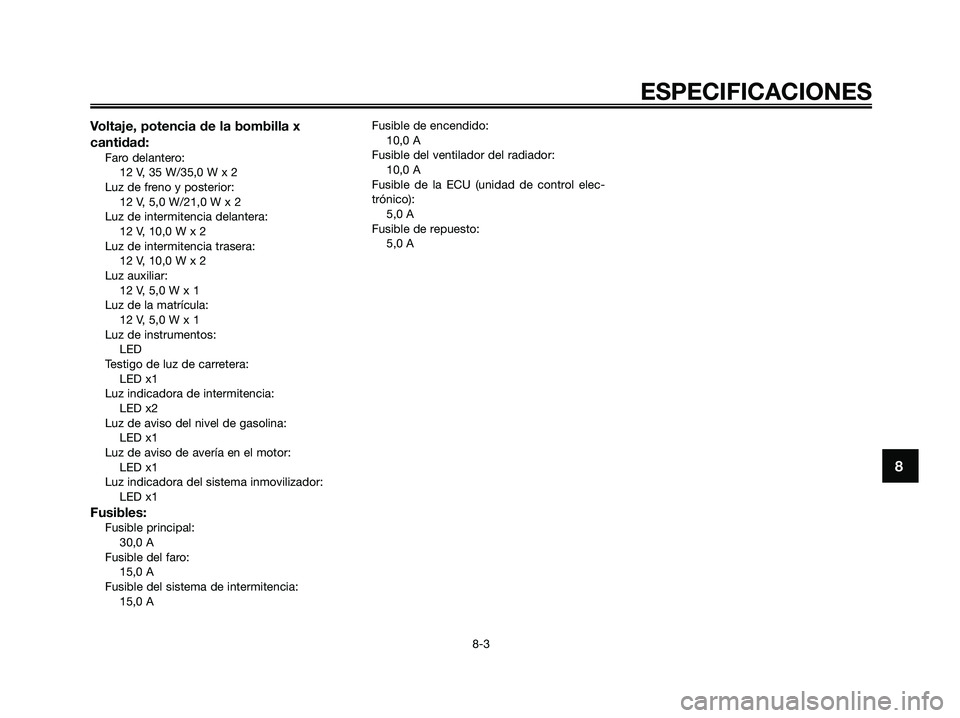

Voltaje, potencia de la bombilla x
cantidad:
Faro delantero:
12 V, 35 W/35,0 W x 2
Luz de freno y posterior:
12 V, 5,0 W/21,0 W x 2
Luz de intermitencia delantera:
12 V, 10,0 W x 2
Luz de intermitencia trasera:
12 V, 10,0 W x 2
Luz auxiliar:
12 V, 5,0 W x 1
Luz de la matrícula:
12 V, 5,0 W x 1
Luz de instrumentos:
LED
Testigo de luz de carretera:
LED x1
Luz indicadora de intermitencia:
LED x2
Luz de aviso del nivel de gasolina:
LED x1
Luz de aviso de avería en el motor:
LED x1
Luz indicadora del sistema inmovilizador:
LED x1
Fusibles:Fusible principal:
30,0 A
Fusible del faro:
15,0 A
Fusible del sistema de intermitencia:
15,0 AFusible de encendido:
10,0 A
Fusible del ventilador del radiador:
10,0 A
Fusible de la ECU (unidad de control elec-
trónico):
5,0 A
Fusible de repuesto:
5,0 A
ESPECIFICACIONES
8-3
8
1C0-F8199-S5.QXD 3/10/08 06:51 Página 83

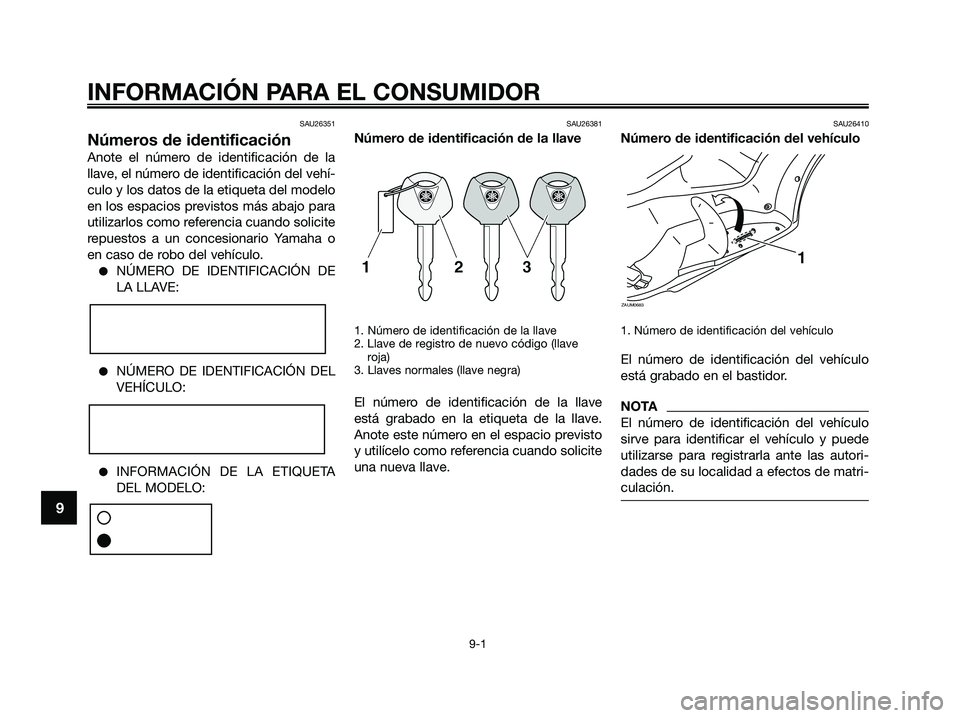

SAU26351
Números de identificación
Anote el número de identificación de la
llave, el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o
en caso de robo del vehículo.
●NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
●NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
●INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la llave
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave
roja)
3. Llaves normales (llave negra)
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio previsto
y utilícelo como referencia cuando solicite
una nueva llave.
SAU26410
Número de identificación del vehículo
1. Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo
sirve para identificar el vehículo y puede
utilizarse para registrarla ante las autori-
dades de su localidad a efectos de matri-
culación.
ZAUM0683
1
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
1C0-F8199-S5.QXD 3/10/08 06:51 Página 84

SAU26490
Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-14). Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesita-
rá estos datos cuando solicite repuestos a
un concesionario Yamaha.

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
1C0-F8199-S5.QXD 3/10/08 06:51 Página 85

AAceite de la transmisión final ...................6-11
Aceite de motor .........................................6-9
Aceleración y desaceleración ....................5-2
Alarma antirrobo (opcional) ........................3-9
Almacenamiento ........................................7-3
Arranque del motor ....................................5-1
Asiento .....................................................3-14
Aspectos de seguridad en la
conducción ..............................................1-5
BBatería ......................................................6-24
Bombilla de la luz de freno/piloto
trasero o un intermitente trasero,
cambio ...................................................6-29
Bombilla de la luz de la matrícula,
cambio ...................................................6-30
Bombilla de una luz de posición,
cambio ...................................................6-31
Bombilla del faro, cambio ........................6-27
Bombilla del intermitente (delantero),
cambio ...................................................6-28
Bujía, comprobación ..................................6-8
CCaballete central y caballete lateral,
comprobación y engrase .......................6-22
Caballete lateral .......................................3-18
Cables, comprobación y engrase ............6-21
Carenados y panel, desmontaje y
montaje ....................................................6-6
Catalizador ...............................................3-13
Cojinetes de las ruedas, comprobación ..6-23
Color mate, precaución .............................7-1
Combustible .............................................3-12Compartimento porta objetos
(delantero) ..............................................3-16
Compartimento porta objetos (trasero) ...3-16
Compartimentos porta objetos ................3-15
Conjuntos amortiguadores, ajuste ...........3-17
Conmutador de la luz de cruce/
carretera...................................................3-9
Consumo de gasolina, consejos para
reducirlo ...................................................5-3
Cuadro de mantenimiento y engrase
periódicos ................................................6-2
Cuadros de identificación de averías ......6-33
Cuidados ....................................................7-1
DDirección, comprobación .........................6-23
EEspecificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
FFiltro de aire y filtro de aire de la caja
de la correa trapezoidal .........................6-13
Frenada ......................................................5-3
Fusibles, cambio ......................................6-26
HHolgura de la válvula ...............................6-15
Horquilla delantera, comprobación .........6-22
IIdentificación de averías ..........................6-31
Indicador de gasolina ................................3-5
Indicador de la temperatura del
refrigerante...............................................3-5
Información relativa a la seguridad............1-1
Inicio de la marcha.....................................5-2Interruptor de arranque ..............................3-9
Interruptor de intermitencia .......................3-9
Interruptor de la bocina .............................3-9
Interruptor de luces de emergencia.........3-10
Interruptor principal/Bloqueo de
dirección ..................................................3-2
Interruptores del manillar ...........................3-9
JJuego de herramientas ..............................6-1
Juego libre de la maneta de freno
delantero y trasero.................................6-18
Juego libre del cable del acelerador,
ajuste .....................................................6-15
LLíquido de freno, comprobación .............6-19
Líquido de frenos, cambio .......................6-20
Líquido refrigerante ..................................6-12
Luces indicadoras de intermitencia ...........3-3
Luz de aviso de avería del motor ..............3-4
Luz de aviso del nivel de gasolina .............3-4
Luz indicadora del sistema
inmovilizador ............................................3-4
MManeta de freno, delantero......................3-10
Maneta de freno, trasero .........................3-10
Manetas de freno, engrase ......................6-21
Multifunción, visor ......................................3-6
NNeumáticos ..............................................6-16
Número de identificación de la llave .........9-1
Número de identificación del vehículo ......9-1
Números de identificación .........................9-1
ÍNDICE
1C0-F8199-S5.QXD 3/10/08 06:51 Página 86

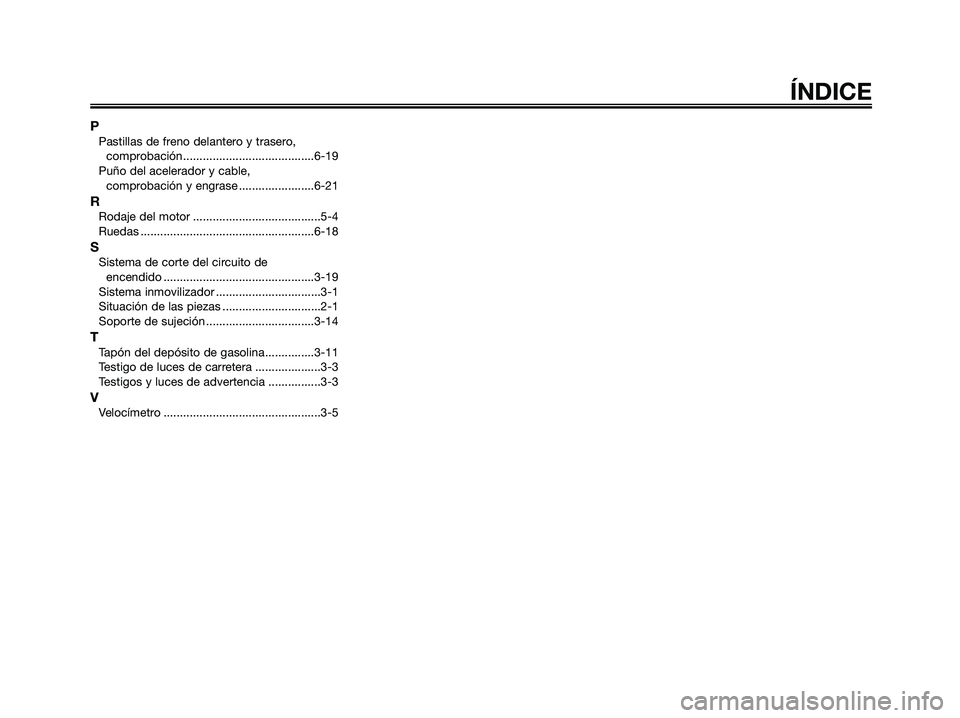

PPastillas de freno delantero y trasero,comprobación........................................6-19
Puño del acelerador y cable, comprobación y engrase .......................6-21
RRodaje del motor .......................................5-4
Ruedas .....................................................6-18
SSistema de corte del circuito de encendido ..............................................3-19
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
Soporte de sujeción .................................3-14
TTapón del depósito de gasolina...............3-11
Testigo de luces de carretera ....................3-3
Testigos y luces de advertencia ................3-3
VVelocímetro ................................................3-5
ÍNDICE
1C0-F8199-S5.QXD 23/10/08 15:45 Página 87

1C0-F8199-S5.QXD 3/10/08 06:51 Página 88

1C0-F8199-S5.QXD 3/10/08 06:51 Página 89

1C0-F8199-S5.QXD 3/10/08 06:51 Página 90
