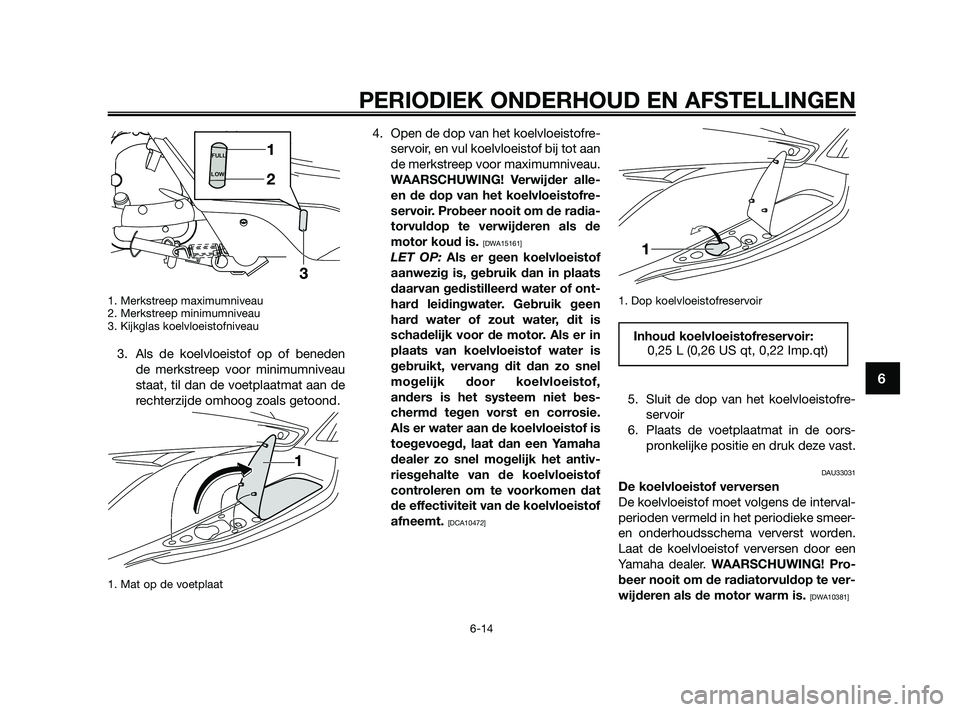

radiator YAMAHA XMAX 250 2010 Instructieboekje (in Dutch)

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Kijkglas koelvloeistofniveau
3. Als de koelvloeistof op of benedende merkstreep voor minimumniveau
staat, til dan de voetplaatmat aan de
rechterzijde omhoog zoals getoond.
1. Mat op de voetplaat
4. Open de dop van het koelvloeistofre-servoir, en vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau.
WAARSCHUWING! Verwijder alle-
en de dop van het koelvloeistofre-
servoir. Probeer nooit om de radia-
torvuldop te verwijderen als de
motor koud is.
[DWA15161]
LET OP: Als er geen koelvloeistof
aanwezig is, gebruik dan in plaats
daarvan gedistilleerd water of ont-
hard leidingwater. Gebruik geen
hard water of zout water, dit is
schadelijk voor de motor. Als er in
plaats van koelvloeistof water is
gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof,
anders is het systeem niet bes-
chermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het antiv-
riesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10472]
1. Dop koelvloeistofreservoir
5. Sluit de dop van het koelvloeistofre- servoir
6. Plaats de voetplaatmat in de oors- pronkelijke positie en druk deze vast.
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]
Inhoud koelvloeistofreservoir: 0,25 L (0,26 US qt, 0,22 Imp.qt)

FULL
LOW

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6

37P-F819D-D0 18/9/09 14:49 Página 55

voorgeschreven ampèrewaarde aan.
WAARSCHUWING!Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
OPMERKING
Een zekeringtang en een tas met reserve-
zekeringen maken deel uit van de boord-
gereedschapsset. Gebruik de tang om
een zekering te verwijderen en te plaat-
sen.
1. Zekering radiatorkoelvin
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Reservezekering
9. Reservezekering
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dea-
ler het elektrisch systeem te contro-
leren.
DAU34240
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat
indien nodig de koplamplichtbundel afste-
llen.
Voorgeschreven zekeringen:Hoofdzekering:30,0 A
Koplampzekering: 15,0 A
Zekering signaleringssysteem: 10,0 A
Zekering ontstekingssysteem: 10,0 A
Zekering radiatorkoelvin: 7,5 A
Circuitzekering
alarmverlichtingssysteem: 10,0 A
Zekering ECU (elektronische
regeleenheid): 5,0 A
Backup-zekering: 5,0 A

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6

37P-F819D-D0 18/9/09 14:49 Página 67

Oververhitte motorDWA10400
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koel\
vloeistofradiator nog heet zijn. Hete vloeistof
en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld e\
en handdoek, aan over de
radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat\
de nog aanwezige druk kan ontsnappen.
Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en ve\
rwijder de dop.
OPMERKING
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voor-
geschreven koelvloeistof worden vervangen.

Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

WAARSCHUWING

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6

37P-F819D-D0 18/9/09 14:49 Página 72

Afmetingen:Totale lengte:2.201 mm (86,7 in)
Totale breedte: 776 mm (30,6 in)
Totale hoogte: 1.337 mm (52,6 in)
Zadelhoogte: 792 mm (31,2 in)
Wielbasis: 1.545 mm (60,8 in)
Grondspeling: 134 mm (5,30 in)
Kleinste draaicirkel: 1.805 mm (71,1 in)
Gewicht:Incl, olie en brandstof:177,4 kg (391 lb)
Motor:Type motor:Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling: 1-cilinder, vooroverhellend
Slagvolume: 249 cm
3
Boring x slag:69,0 x 66,8 mm (2,72 x 2,63 in)
Compressieverhouding: 10,00 :1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Type:SAE 10W-30 of SAE 10W-40 of SAE
15W-40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie: Type API service SF, SG of hoger, JASO
MA norm
Hoeveelheid motorolie:Zonder vervanging van oliefilterpatroon: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Eindoverbrengingsolie:Type:SAE 10W-30 type SE motorolie
Hoeveelheid: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0,25 L (0,26 US qt, 0,22 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 1,00 L (1,06 US qt, 0,88 Imp.qt)
Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Hoeveelheid reservebrandstof: 1,7 L (0,45 US gal, 0,37 Imp.gal)
Gasklephuis:Het teken van identificatie:1C04 00
Fabrikant: AISAN
Bougie(s):Fabrikant/model:NGK/DPR8EA-9
Elektrodenafstand: 0,8–0,9 mm (0,031–0,035 in)
Koppeling:Type koppeling:Droog, automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:Schroeftandwiel
Primaire reductieverhouding: 40/15 (2,666)
Secundair reductiesysteem: Schroeftandwiel
Secundaire reductieverhouding: 40/14 (2,857)
Type versnellingbak: Automatisch, V-snaar

-20 -10 0 10 20 30
40 50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50

SPECIFICATIES
8-1
8

37P-F819D-D0 18/9/09 14:49 Página 77

Achterlicht/remlicht unit:12 V, 5,0 W/21,0 W x 2
Voorste richtingaanwijzer: 12 V, 10,0 W x 2
Achterste richtingaanwijzer: 12 V, 10,0 W x 2
Parkeerlicht: 12 V, 5,0 W x 2
Kentekenverlichting: 12 V, 5,0 W x 1
Instrumentenverlichting: 12 V, 2,0 W x 3
Controlelampje grootlicht: 12 V, 1,4 W x 1
Controlelampje richtingaanwijzers: 12 V, 1,4 W x 2
Waarschuwingslampje motorstoring: 12 V, 1,4W x 1
Controlelampje startblokkering: LED
Zekeringen:Hoofdzekering:30,0 A
Koplampzekering: 15,0 A
Zekering signaleringssysteem: 10,0 A
Zekering ontstekingssysteem: 10,0 A
Zekering radiatorkoelvin: 7,5 A
Circuitzekering alarmverlichtingssysteem: 10,0 A
Zekering ECU (elektronische regeleenheid): 5,0 A Backup-zekering:
5,0 A
SPECIFICATIES
8-3
8

37P-F819D-D0 18/9/09 14:49 Página 79
