GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine YP250R / YP250RA, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und
gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser YP250R / YP250RA nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn
die Bedienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern
auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Soll-
ten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
WARNUNG
VORWORT
Page 4 of 92
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
HINWEIS
ACHTUNG
WARNUNG

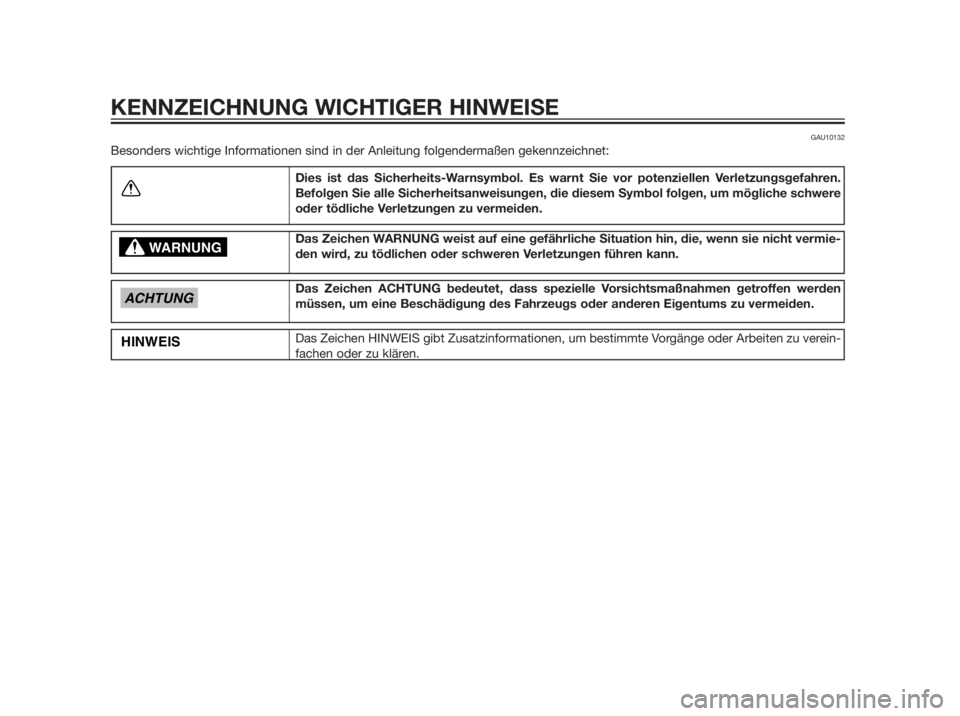

KENNZEICHNUNG WICHTIGER HINWEISE
Page 5 of 92
GAUS1172
YP250R / YP250RA
BEDIENUNGSANLEITUNG

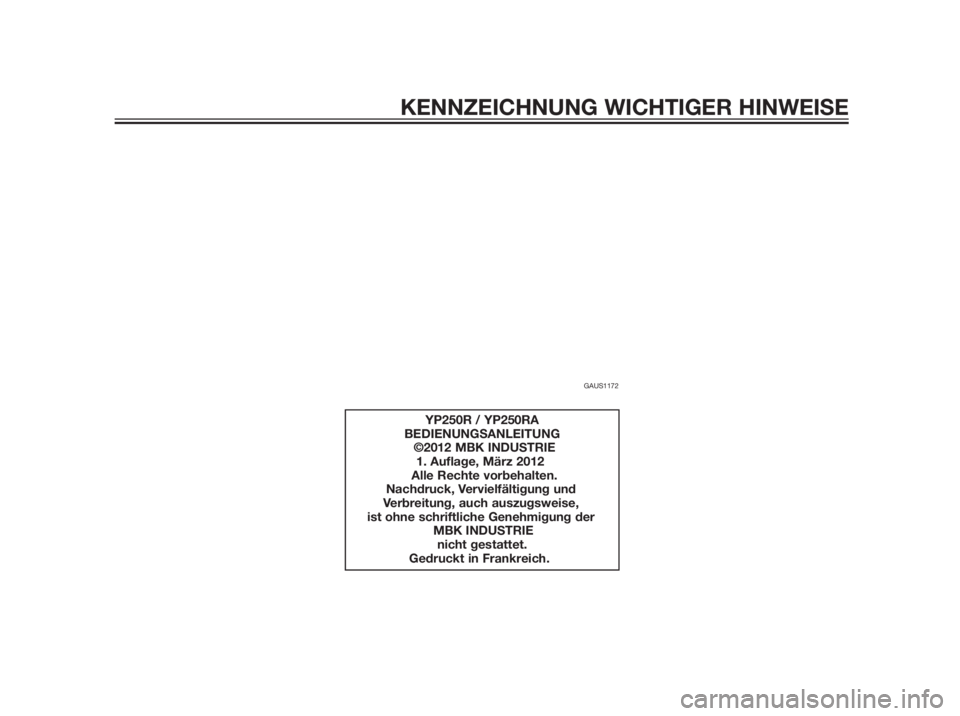

©2012 MBK INDUSTRIE
1. Auflage, März 2012
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
MBK INDUSTRIE
nicht gestattet.
Gedruckt in Frankreich.
KENNZEICHNUNG WICHTIGER HINWEISE
Page 6 of 92
Page 7 of 92

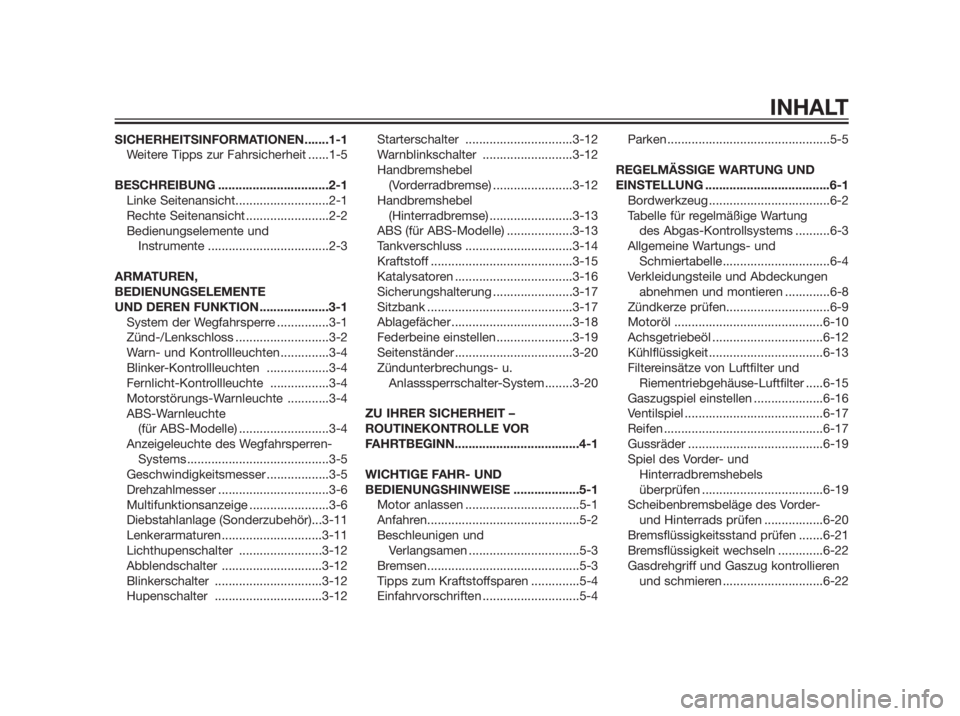

SICHERHEITSINFORMATIONEN.......1-1
Weitere Tipps zur Fahrsicherheit ......1-5
BESCHREIBUNG ................................2-1
Linke Seitenansicht...........................2-1
Rechte Seitenansicht ........................2-2
Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE
UND DEREN FUNKTION ....................3-1
System der Wegfahrsperre ...............3-1
Zünd-/Lenkschloss ...........................3-2
Warn- und Kontrollleuchten ..............3-4
Blinker-Kontrollleuchten ..................3-4
Fernlicht-Kontrollleuchte .................3-4
Motorstörungs-Warnleuchte ............3-4
ABS-Warnleuchte
(für ABS-Modelle) ..........................3-4
Anzeigeleuchte des Wegfahrsperren-
Systems .........................................3-5
Geschwindigkeitsmesser ..................3-5
Drehzahlmesser ................................3-6
Multifunktionsanzeige .......................3-6
Diebstahlanlage (Sonderzubehör)...3-11
Lenkerarmaturen .............................3-11
Lichthupenschalter ........................3-12
Abblendschalter .............................3-12
Blinkerschalter ...............................3-12
Hupenschalter ...............................3-12Starterschalter ...............................3-12
Warnblinkschalter ..........................3-12
Handbremshebel
(Vorderradbremse) .......................3-12
Handbremshebel
(Hinterradbremse) ........................3-13
ABS (für ABS-Modelle) ...................3-13
Tankverschluss ...............................3-14
Kraftstoff .........................................3-15
Katalysatoren ..................................3-16
Sicherungshalterung .......................3-17
Sitzbank ..........................................3-17
Ablagefächer ...................................3-18
Federbeine einstellen......................3-19
Seitenständer ..................................3-20
Zündunterbrechungs- u.
Anlasssperrschalter-System........3-20
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN....................................4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE ...................5-1
Motor anlassen .................................5-1
Anfahren............................................5-2
Beschleunigen und
Verlangsamen ................................5-3
Bremsen............................................5-3
Tipps zum Kraftstoffsparen ..............5-4
Einfahrvorschriften ............................5-4Parken ...............................................5-5
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG ....................................6-1
Bordwerkzeug ...................................6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ..........6-3
Allgemeine Wartungs- und
Schmiertabelle...............................6-4
Verkleidungsteile und Abdeckungen
abnehmen und montieren .............6-8
Zündkerze prüfen..............................6-9
Motoröl ...........................................6-10
Achsgetriebeöl ................................6-12
Kühlflüssigkeit .................................6-13
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter .....6-15
Gaszugspiel einstellen ....................6-16
Ventilspiel ........................................6-17
Reifen ..............................................6-17
Gussräder .......................................6-19
Spiel des Vorder- und
Hinterradbremshebels
überprüfen ...................................6-19
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen .................6-20
Bremsflüssigkeitsstand prüfen .......6-21
Bremsflüssigkeit wechseln .............6-22
Gasdrehgriff und Gaszug kontrollieren
und schmieren .............................6-22
INHALT
Page 8 of 92
Bremshebel vorn und hinten
schmieren ....................................6-22
Haupt- und Seitenständer prüfen
und schmieren .............................6-23
Teleskopgabel prüfen .....................6-24
Lenkung prüfen...............................6-24
Radlager prüfen ..............................6-25
Batterie ...........................................6-25
Sicherungen wechseln....................6-26
Scheinwerferlampe auswechseln ...6-28
Blinkerlampe vorn auswechseln .....6-29
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers.......6-29
Kennzeichenleuchten-Lampe
auswechseln ................................6-30
Standlichtlampe auswechseln ........6-30
Fehlersuche ....................................6-30
Fehlersuchdiagramme ....................6-32
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ...............................7-1
Vorsicht bei Mattfarben ....................7-1
Pflege ................................................7-1
Abstellen ...........................................7-4
TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION ....................9-1
Identifizierungsnummern ..................9-1
Fahrzeug-Identifizierungsnummer ....9-1Modellcode-Plakette.........................9-1
INHALT
Page 9 of 92
GAU10266

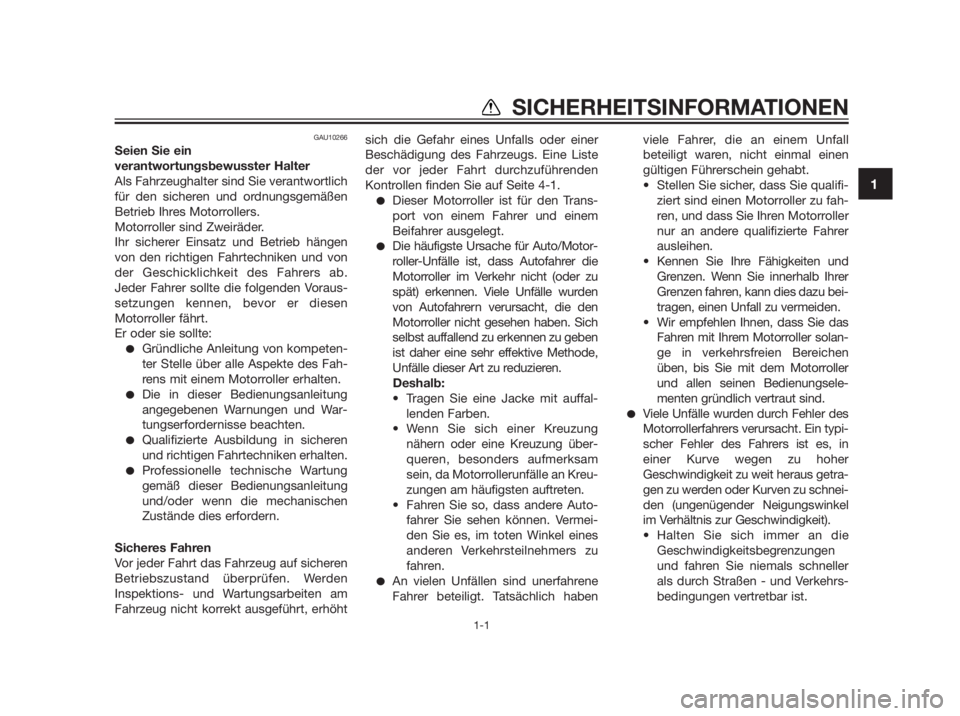

Seien Sie ein
verantwortungsbewusster Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen
von den richtigen Fahrtechniken und von
der Geschicklichkeit des Fahrers ab.
Jeder Fahrer sollte die folgenden Voraus-
setzungen kennen, bevor er diesen
Motorroller fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung
angegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen
Zustände dies erfordern.

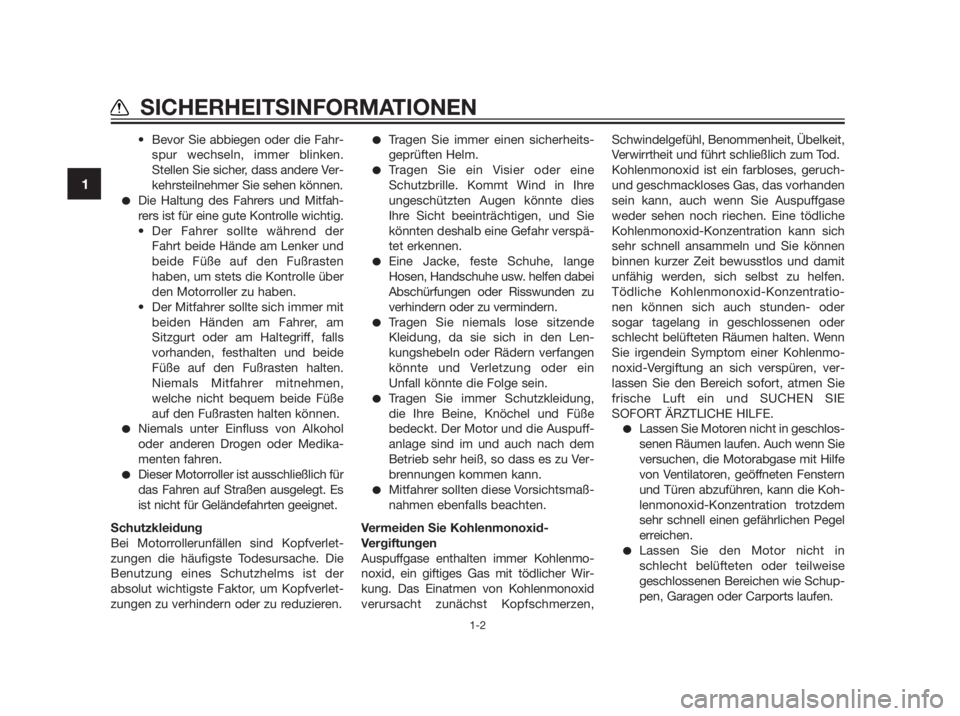

Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden
Inspektions- und Wartungsarbeiten am
Fahrzeug nicht korrekt ausgeführt, erhöhtsich die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden
Kontrollen finden Sie auf Seite 4-1.
Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem
Beifahrer ausgelegt.
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu geben
ist daher eine sehr effektive Methode,
Unfälle dieser Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffal-
lenden Farben.
Wenn Sie sich einer Kreuzung
nähern oder eine Kreuzung über-
queren, besonders aufmerksam
sein, da Motorrollerunfälle an Kreu-
zungen am häufigsten auftreten.
Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich habenviele Fahrer, die an einem Unfall
beteiligt waren, nicht einmal einen
gültigen Führerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu bei-
tragen, einen Unfall zu vermeiden.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.
Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in
einer Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals schneller
als durch Straßen - und Verkehrs-
bedingungen vertretbar ist.
1
SICHERHEITSINFORMATIONEN
1-1
Page 10 of 92
Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken.
Stellen Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der
Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten
haben, um stets die Kontrolle über
den Motorroller zu haben.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am
Sitzgurt oder am Haltegriff, falls
vorhanden, festhalten und beide
Füße auf den Fußrasten halten.
Niemals Mitfahrer mitnehmen,
welche nicht bequem beide Füße
auf den Fußrasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieser Motorroller ist ausschließlich für
das Fahren auf Straßen ausgelegt. Es
ist nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverlet-
zungen die häufigste Todesursache. Die
Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen, und Sie
könnten deshalb eine Gefahr verspä-
tet erkennen.
Eine Jacke, feste Schuhe, lange
Hosen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfangen
könnte und Verletzung oder ein
Unfall könnte die Folge sein.
Tragen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
bedeckt. Der Motor und die Auspuff-
anlage sind im und auch nach dem
Betrieb sehr heiß, so dass es zu Ver-
brennungen kommen kann.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-
Vergiftungen
Auspuffgase enthalten immer Kohlenmo-
noxid, ein giftiges Gas mit tödlicher Wir-
kung. Das Einatmen von Kohlenmonoxid
verursacht zunächst Kopfschmerzen,Schwindelgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase
weder sehen noch riechen. Eine tödliche
Kohlenmonoxid-Konzentration kann sich
sehr schnell ansammeln und Sie können
binnen kurzer Zeit bewusstlos und damit
unfähig werden, sich selbst zu helfen.
Tödliche Kohlenmonoxid-Konzentratio-
nen können sich auch stunden- oder
sogar tagelang in geschlossenen oder
schlecht belüfteten Räumen halten. Wenn
Sie irgendein Symptom einer Kohlenmo-
noxid-Vergiftung an sich verspüren, ver-
lassen Sie den Bereich sofort, atmen Sie
frische Luft ein und SUCHEN SIE
SOFORT ÄRZTLICHE HILFE.
Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise
geschlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.
1
SICHERHEITSINFORMATIONEN
1-2
