YAMAHA XMAX 250 2013 Manual de utilização (in Portuguese)

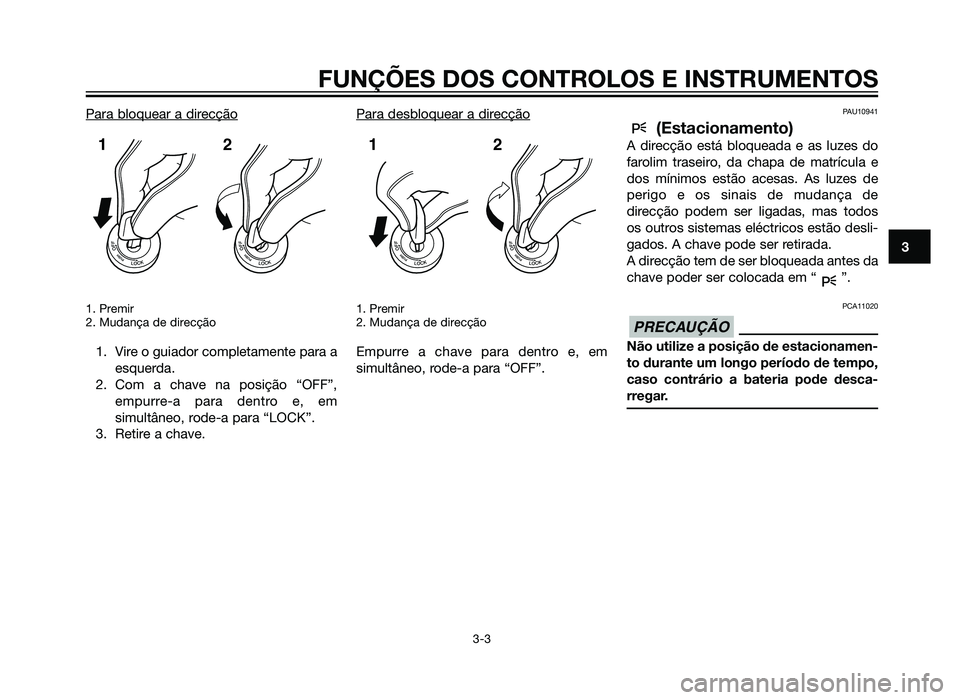

Para bloquear a direcção
1. Premir
2. Mudança de direcção
1. Vire o guiador completamente para aesquerda.
2. Com a chave na posição “OFF”, empurre-a para dentro e, em
simultâneo, rode-a para “LOCK”.
3. Retire a chave. Para desbloquear a dir
ecção
1. Premir
2. Mudança de direcção
Empurre a chave para dentro e, em
simultâneo, rode-a para “OFF”.
PAU10941
(Estacionamento)
A direcção está bloqueada e as luzes do
farolim traseiro, da chapa de matrícula e
dos mínimos estão acesas. As luzes de
perigo e os sinais de mudança de
direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PCA11020
Não utilize a posição de estacionamen-
to durante um longo período de tempo,
caso contrário a bateria pode desca-
rregar.
PRECAUÇÃO
1212
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
37P-F819D-P4 16/11/11 07:34 Página 21
1YS-F819D-P1.indd 2131/07/12 07:03

PAU11004

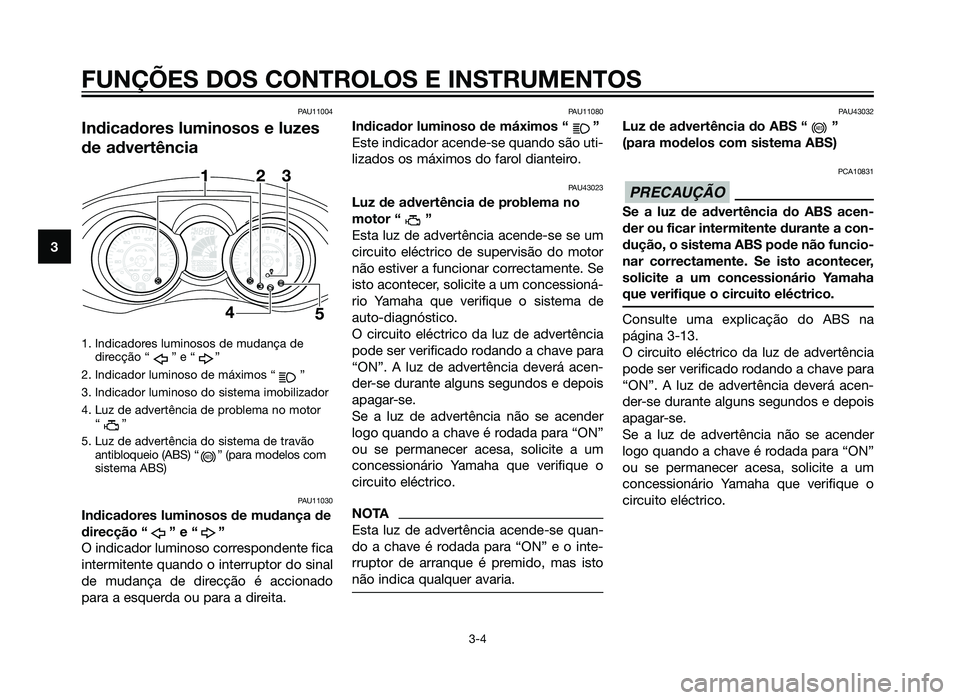

Indicadores luminosos e luzes
de advertência
1. Indicadores luminosos de mudança dedirecção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Indicador luminoso do sistema imobilizador
4. Luz de advertência de problema no motor “”
5. Luz de advertência do sistema de travão antibloqueio (ABS) “ ” (para modelos com
sistema ABS)
PAU11030
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado
para a esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são uti-
lizados os máximos do farol dianteiro.
PAU43023
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se se um
circuito eléctrico de supervisão do motor
não estiver a funcionar correctamente. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um
concessionário Yamaha que verifique o
circuito eléctrico.
NOTA
Esta luz de advertência acende-se quan-
do a chave é rodada para “ON” e o inte-
rruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU43032
Luz de advertência do ABS “ ”
(para modelos com sistema ABS)
PCA10831
Se a luz de advertência do ABS acen-
der ou ficar intermitente durante a con-
dução, o sistema ABS pode não funcio-
nar correctamente. Se isto acontecer,
solicite a um concessionário Yamaha
que verifique o circuito eléctrico.
Consulte uma explicação do ABS na
página 3-13.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um
concessionário Yamaha que verifique o
circuito eléctrico.
PRECAUÇÃO
ABS
ABS
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
37P-F819D-P4 16/11/11 07:34 Página 22
1YS-F819D-P1.indd 2231/07/12 07:03

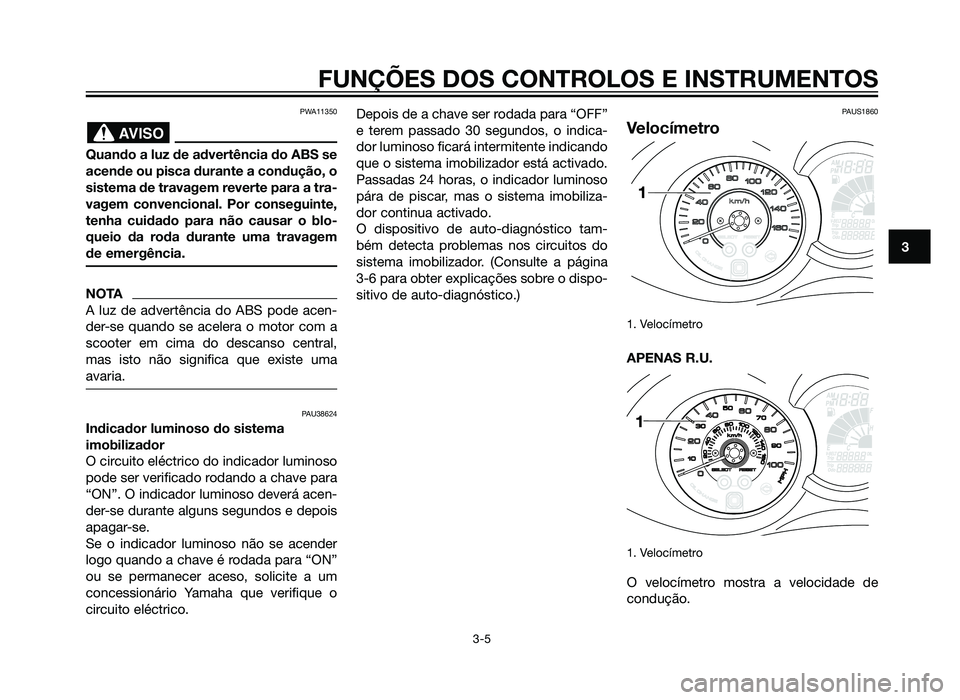

PWA11350
Quando a luz de advertência do ABS se
acende ou pisca durante a condução, o
sistema de travagem reverte para a tra-
vagem convencional. Por conseguinte,
tenha cuidado para não causar o blo-
queio da roda durante uma travagem
de emergência.
NOTA
A luz de advertência do ABS pode acen-
der-se quando se acelera o motor com a
scooter em cima do descanso central,
mas isto não significa que existe uma
avaria.
PAU38624
Indicador luminoso do sistema
imobilizador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um
concessionário Yamaha que verifique o
circuito eléctrico.Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indica-
dor luminoso ficará intermitente indicando
que o sistema imobilizador está activado.
Passadas 24 horas, o indicador luminoso
pára de piscar, mas o sistema imobiliza-
dor continua activado.
O dispositivo de auto-diagnóstico tam-
bém detecta problemas nos circuitos do
sistema imobilizador. (Consulte a página
3-6 para obter explicações sobre o dispo-
sitivo de auto-diagnóstico.)
PAUS1860
Velocímetro
1. Velocímetro
APENAS R.U.
1. Velocímetro
O velocímetro mostra a velocidade de
condução.
AVISO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
37P-F819D-P4 16/11/11 07:34 Página 23
1YS-F819D-P1.indd 2331/07/12 07:03

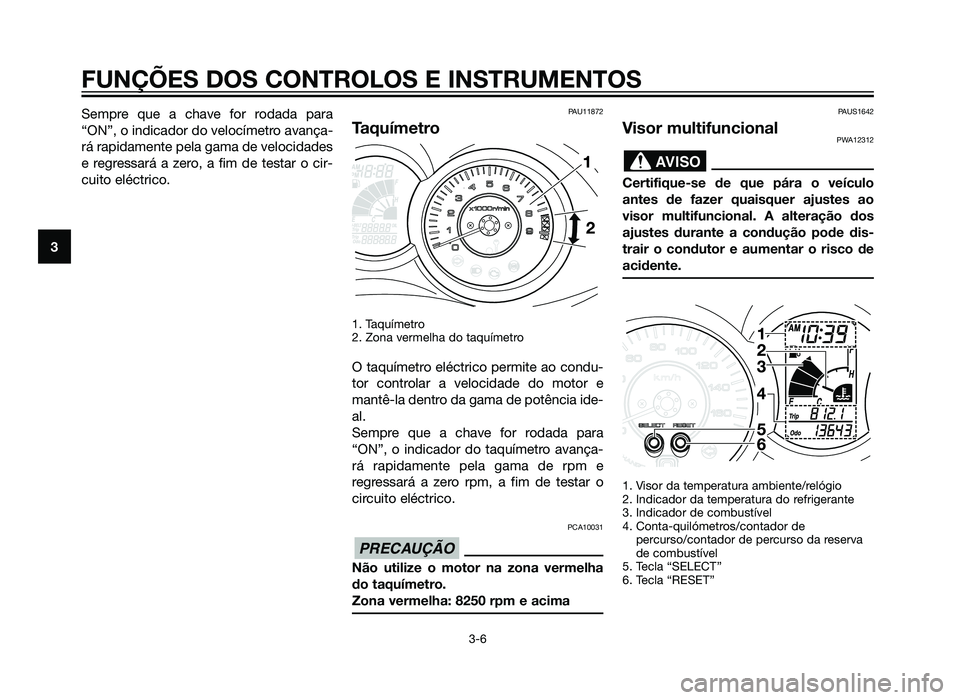

Sempre que a chave for rodada para
“ON”, o indicador do velocímetro avança-
rá rapidamente pela gama de velocidades
e regressará a zero, a fim de testar o cir-
cuito eléctrico.PAU11872
Taquímetro
1. Taquímetro
2. Zona vermelha do taquímetro
O taquímetro eléctrico permite ao condu-
tor controlar a velocidade do motor e
mantê-la dentro da gama de potência ide-
al.
Sempre que a chave for rodada para
“ON”, o indicador do taquímetro avança-
rá rapidamente pela gama de rpm e
regressará a zero rpm, a fim de testar o
circuito eléctrico.
PCA10031
Não utilize o motor na zona vermelha
do taquímetro.
Zona vermelha: 8250 rpm e acima
PAUS1642
Visor multifuncionalPWA12312
Certifique-se de que pára o veículo
antes de fazer quaisquer ajustes ao
visor multifuncional. A alteração dos
ajustes durante a condução pode dis-
trair o condutor e aumentar o risco de
acidente.
1. Visor da temperatura ambiente/relógio
2. Indicador da temperatura do refrigerante
3. Indicador de combustível
4. Conta-quilómetros/contador depercurso/contador de percurso da reserva
de combustível
5. Tecla “SELECT”
6. Tecla “RESET”
AVISO
PRECAUÇÃO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
37P-F819D-P4 16/11/11 07:34 Página 24
1YS-F819D-P1.indd 2431/07/12 07:03

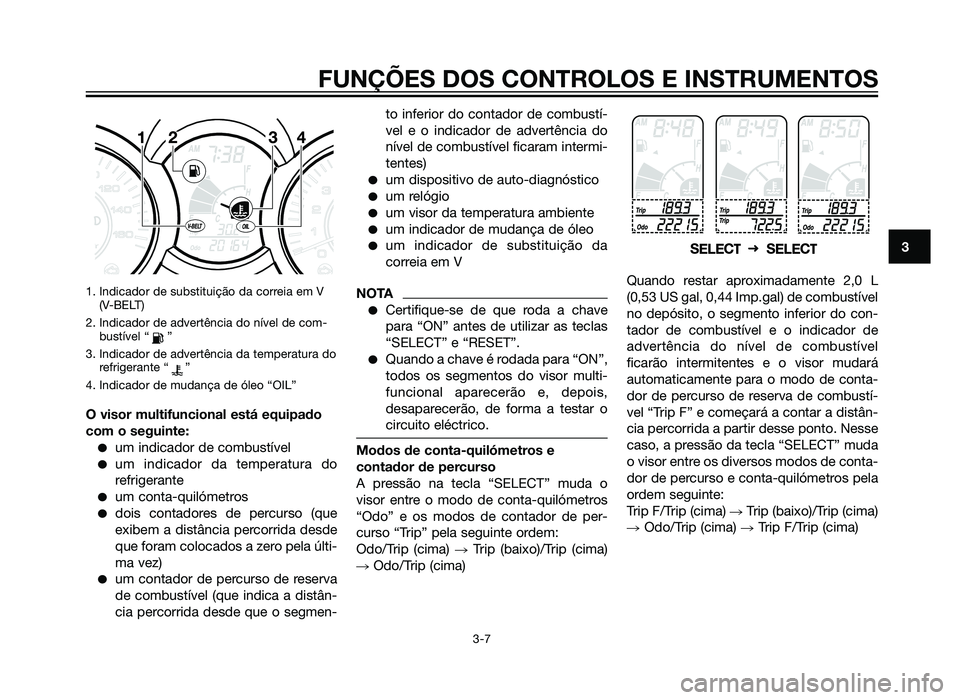

1. Indicador de substituição da correia em V(V-BELT)
2. Indicador de advertência do nível de com- bustível “ ”
3. Indicador de advertência da temperatura do refrigerante “ ”
4. Indicador de mudança de óleo “OIL”
O visor multifuncional está equipado
com o seguinte:
um indicador de combustível
um indicador da temperatura do
refrigerante
um conta-quilómetros
dois contadores de percurso (que
exibem a distância percorrida desde
que foram colocados a zero pela últi-
ma vez)
um contador de percurso de reserva
de combustível (que indica a distân-
cia percorrida desde que o segmen- to inferior do contador de combustí-
vel e o indicador de advertência do
nível de combustível ficaram intermi-
tentes)
um dispositivo de auto-diagnóstico
um relógio
um visor da temperatura ambiente
um indicador de mudança de óleo
um indicador de substituição da
correia em V
NOTA
Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.
Quando a chave é rodada para “ON”,
todos os segmentos do visor multi-
funcional aparecerão e, depois,
desaparecerão, de forma a testar o
circuito eléctrico.
Modos de conta-quilómetros e
contador de percurso
A pressão na tecla “SELECT” muda o
visor entre o modo de conta-quilómetros
“Odo” e os modos de contador de per-
curso “Trip” pela seguinte ordem:
Odo/Trip (cima) �
Trip (baixo)/Trip (cima)
� Odo/Trip (cima) Quando restar aproximadamente 2,0 L
(0,53 US gal, 0,44 Imp.gal) de combustível
no depósito, o segmento inferior do con-
tador de combustível e o indicador de
advertência do nível de combustível
ficarão intermitentes e o visor mudará
automaticamente para o modo de conta-
dor de percurso de reserva de combustí-
vel “Trip F” e começará a contar a distân-
cia percorrida a partir desse ponto. Nesse
caso, a pressão da tecla “SELECT” muda
o visor entre os diversos modos de conta-
dor de percurso e conta-quilómetros pela
ordem seguinte:
Trip F/Trip (cima)
�Trip (baixo)/Trip (cima)
� Odo/Trip (cima) � Trip F/Trip (cima)
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
37P-F819D-P4 16/11/11 07:34 Página 25
1YS-F819D-P1.indd 2531/07/12 07:03

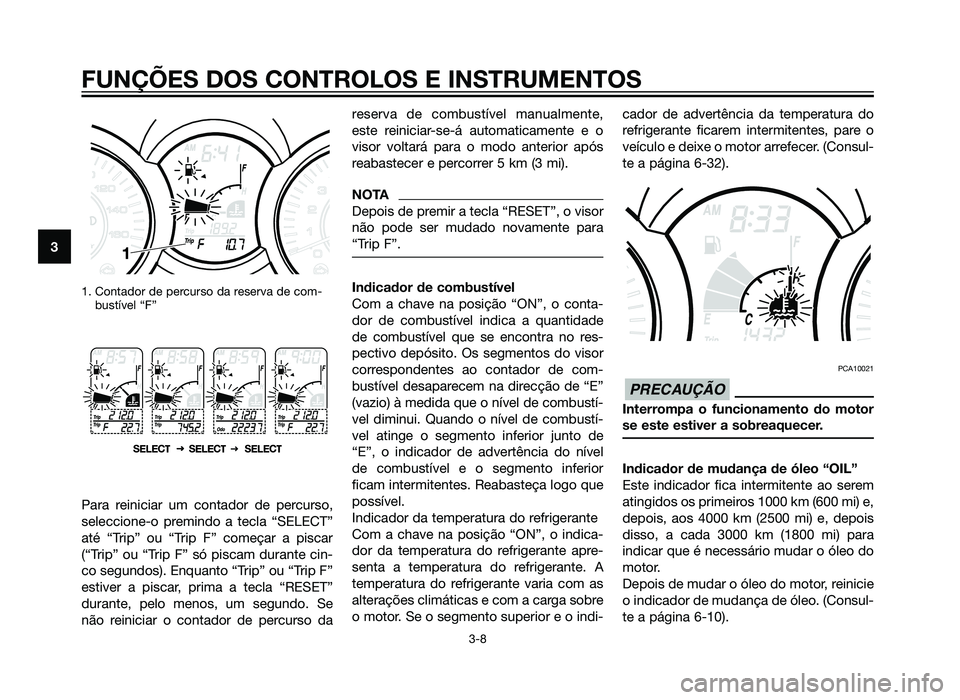

1. Contador de percurso da reserva de com-bustível “F”
Para reiniciar um contador de percurso,
seleccione-o premindo a tecla “SELECT”
até “Trip” ou “Trip F” começar a piscar
(“Trip” ou “Trip F” só piscam durante cin-
co segundos). Enquanto “Trip” ou “Trip F”
estiver a piscar, prima a tecla “RESET”
durante, pelo menos, um segundo. Se
não reiniciar o contador de percurso da reserva de combustível manualmente,
este reiniciar-se-á automaticamente e o
visor voltará para o modo anterior após
reabastecer e percorrer 5 km (3 mi).
NOTA
Depois de premir a tecla “RESET”, o visor
não pode ser mudado novamente para
“Trip F”.
Indicador de combustível
Com a chave na posição “ON”, o conta-
dor de combustível indica a quantidade
de combustível que se encontra no res-
pectivo depósito. Os segmentos do visor
correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustí-
vel diminui. Quando o nível de combustí-
vel atinge o segmento inferior junto de
“E”, o indicador de advertência do nível
de combustível e o segmento inferior
ficam intermitentes. Reabasteça logo que
possível.
Indicador da temperatura do refrigerante
Com a chave na posição “ON”, o indica-
dor da temperatura do refrigerante apre-
senta a temperatura do refrigerante. A
temperatura do refrigerante varia com as
alterações climáticas e com a carga sobre
o motor. Se o segmento superior e o indi-
cador de advertência da temperatura do
refrigerante ficarem intermitentes, pare o
veículo e deixe o motor arrefecer. (Consul-
te a página 6-32).
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
Indicador de mudança de óleo “OIL”
Este indicador fica intermitente ao serem
atingidos os primeiros 1000 km (600 mi) e,
depois, aos 4000 km (2500 mi) e, depois
disso, a cada 3000 km (1800 mi) para
indicar que é necessário mudar o óleo do
motor.
Depois de mudar o óleo do motor, reinicie
o indicador de mudança de óleo. (Consul-
te a página 6-10).
PRECAUÇÃO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
37P-F819D-P4 16/11/11 07:34 Página 26
1YS-F819D-P1.indd 2631/07/12 07:03

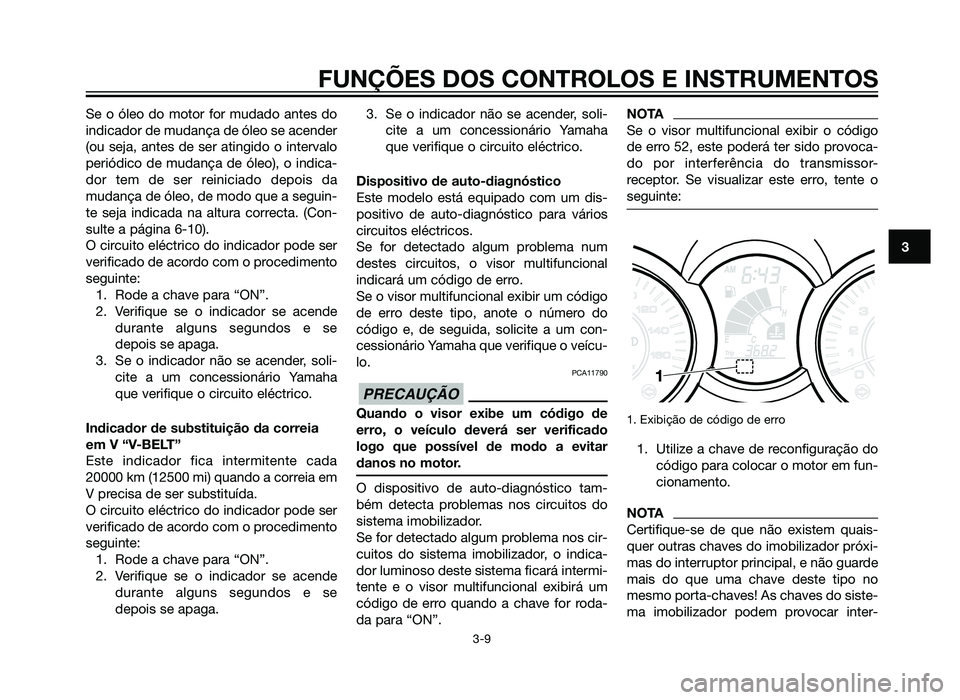

Se o óleo do motor for mudado antes do
indicador de mudança de óleo se acender
(ou seja, antes de ser atingido o intervalo
periódico de mudança de óleo), o indica-
dor tem de ser reiniciado depois da
mudança de óleo, de modo que a seguin-
te seja indicada na altura correcta. (Con-
sulte a página 6-10).
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:1. Rode a chave para “ON”.
2. Verifique se o indicador se acende durante alguns segundos e se
depois se apaga.
3. Se o indicador não se acender, soli- cite a um concessionário Yamaha
que verifique o circuito eléctrico.
Indicador de substituição da correia
em V “V-BELT”
Este indicador fica intermitente cada
20000 km (12500 mi) quando a correia em
V precisa de ser substituída.
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte: 1. Rode a chave para “ON”.
2. Verifique se o indicador se acende durante alguns segundos e se
depois se apaga. 3. Se o indicador não se acender, soli-
cite a um concessionário Yamaha
que verifique o circuito eléctrico.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dis-
positivo de auto-diagnóstico para vários
circuitos eléctricos.
Se for detectado algum problema num
destes circuitos, o visor multifuncional
indicará um código de erro.
Se o visor multifuncional exibir um código
de erro deste tipo, anote o número do
código e, de seguida, solicite a um con-
cessionário Yamaha que verifique o veícu-
lo.
PCA11790
Quando o visor exibe um código de
erro, o veículo deverá ser verificado
logo que possível de modo a evitar
danos no motor.
O dispositivo de auto-diagnóstico tam-
bém detecta problemas nos circuitos do
sistema imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indica-
dor luminoso deste sistema ficará intermi-
tente e o visor multifuncional exibirá um
código de erro quando a chave for roda-
da para “ON”.
NOTA
Se o visor multifuncional exibir o código
de erro 52, este poderá ter sido provoca-
do por interferência do transmissor-
receptor. Se visualizar este erro, tente o
seguinte:
1. Exibição de código de erro
1. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
NOTA
Certifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no
mesmo porta-chaves! As chaves do siste-
ma imobilizador podem provocar inter-
PRECAUÇÃO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
37P-F819D-P4 16/11/11 07:34 Página 27
1YS-F819D-P1.indd 2731/07/12 07:03

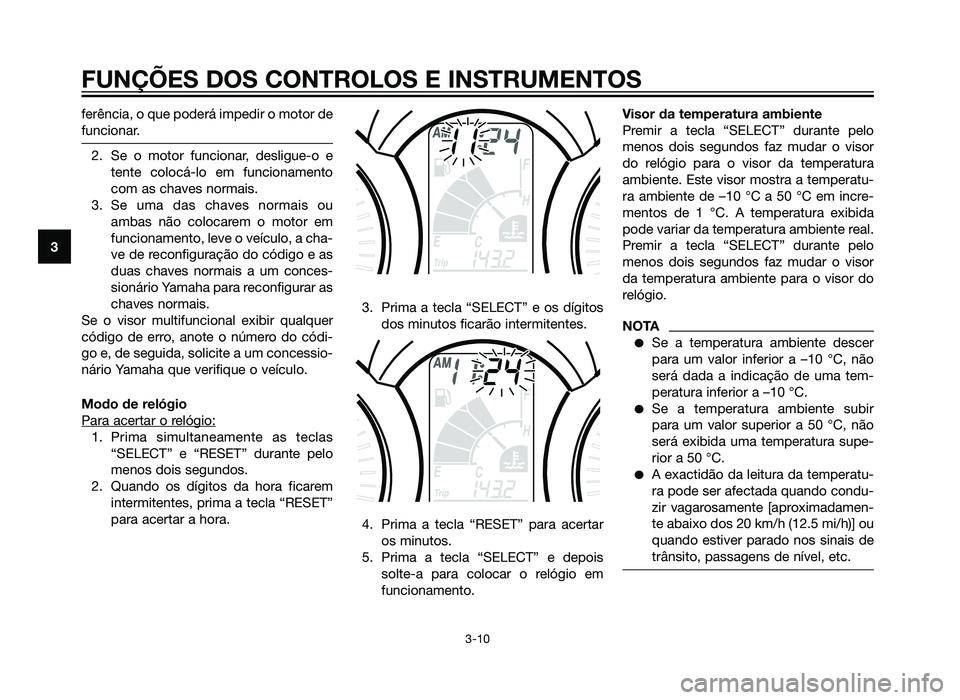

ferência, o que poderá impedir o motor de
funcionar.
2. Se o motor funcionar, desligue-o etente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou ambas não colocarem o motor em
funcionamento, leve o veículo, a cha-
ve de reconfiguração do código e as
duas chaves normais a um conces-
sionário Yamaha para reconfigurar as
chaves normais.
Se o visor multifuncional exibir qualquer
código de erro, anote o número do códi-
go e, de seguida, solicite a um concessio-
nário Yamaha que verifique o veículo.
Modo de relógio
Para acertar o r
elógio:
1. Prima simultaneamente as teclas “SELECT” e “RESET” durante pelo
menos dois segundos.
2. Quando os dígitos da hora ficarem intermitentes, prima a tecla “RESET”
para acertar a hora. 3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os minutos.
5. Prima a tecla “SELECT” e depois solte-a para colocar o relógio em
funcionamento. Visor da temperatura ambiente
Premir a tecla “SELECT” durante pelo
menos dois segundos faz mudar o visor
do relógio para o visor da temperatura
ambiente. Este visor mostra a temperatu-
ra ambiente de –10 °C a 50 °C em incre-
mentos de 1 °C. A temperatura exibida
pode variar da temperatura ambiente real.
Premir a tecla “SELECT” durante pelo
menos dois segundos faz mudar o visor
da temperatura ambiente para o visor do
relógio.
NOTA
Se a temperatura ambiente descer
para um valor inferior a –10 °C, não
será dada a indicação de uma tem-
peratura inferior a –10 °C.
Se a temperatura ambiente subir
para um valor superior a 50 °C, não
será exibida uma temperatura supe-
rior a 50 °C.
A exactidão da leitura da temperatu-
ra pode ser afectada quando condu-
zir vagarosamente [aproximadamen-
te abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
37P-F819D-P4 16/11/11 07:34 Página 28
1YS-F819D-P1.indd 2831/07/12 07:03

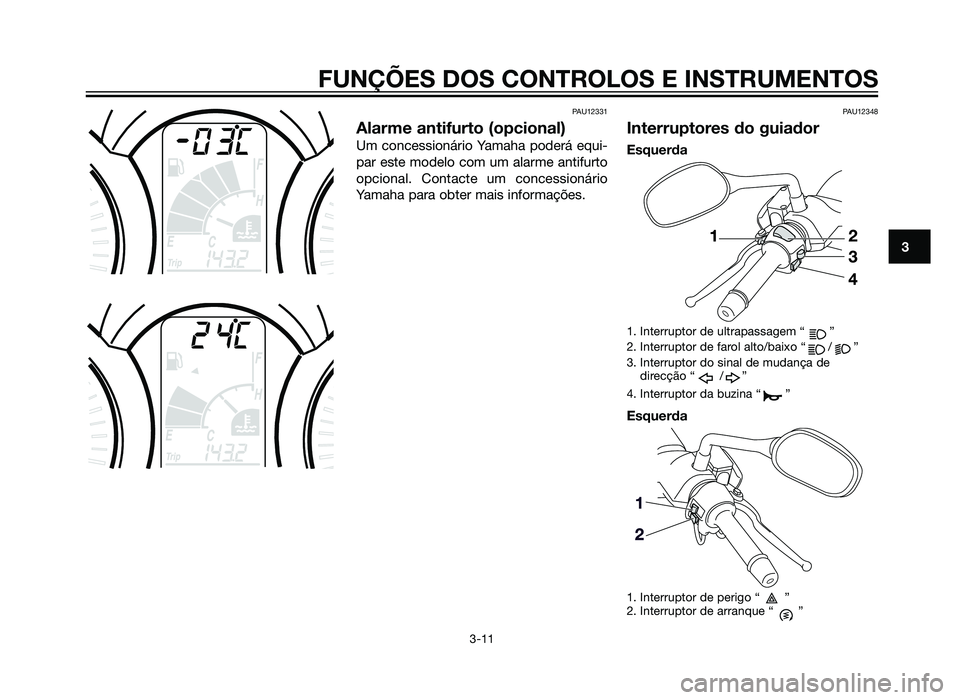

PAU12331
Alarme antifurto (opcional)
Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12348
Interruptores do guiador
Esquerda
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança dedirecção “ / ”
4. Interruptor da buzina “ ”
Esquerda
1. Interruptor de perigo “ ”
2. Interruptor de arranque “ ”
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
37P-F819D-P4 16/11/11 07:34 Página 29
1YS-F819D-P1.indd 2931/07/12 07:03

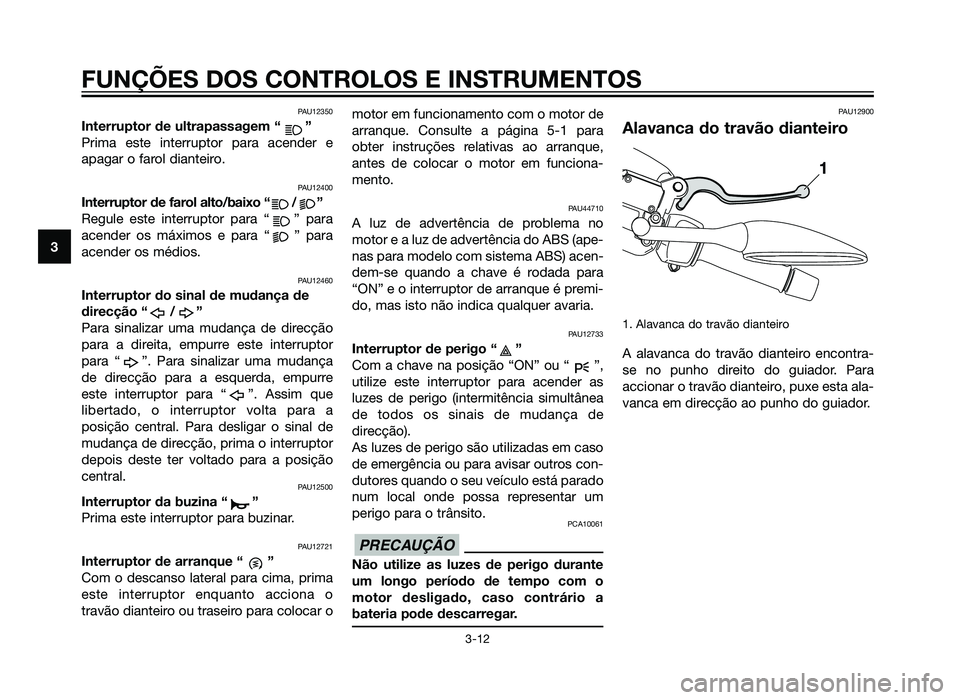

PAU12350
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e
apagar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança
de direcção para a esquerda, empurre
este interruptor para “ ”. Assim que
libertado, o interruptor volta para a
posição central. Para desligar o sinal de
mudança de direcção, prima o interruptor
depois deste ter voltado para a posição
central.
PAU12500
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12721
Interruptor de arranque “ ”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o
travão dianteiro ou traseiro para colocar omotor em funcionamento com o motor de
arranque. Consulte a página 5-1 para
obter instruções relativas ao arranque,
antes de colocar o motor em funciona-
mento.
PAU44710
A luz de advertência de problema no
motor e a luz de advertência do ABS (ape-
nas para modelo com sistema ABS) acen-
dem-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12733
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as
luzes de perigo (intermitência simultânea
de todos os sinais de mudança de
direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um
perigo para o trânsito.
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o
motor desligado, caso contrário a
bateria pode descarregar.
PAU12900
Alavanca do travão dianteiro
1. Alavanca do travão dianteiro
A alavanca do travão dianteiro encontra-
se no punho direito do guiador. Para
accionar o travão dianteiro, puxe esta ala-
vanca em direcção ao punho do guiador.
PRECAUÇÃO
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
37P-F819D-P4 16/11/11 07:34 Página 30
1YS-F819D-P1.indd 3031/07/12 07:03
