YAMAHA XMAX 250 2016 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-6
3
PAUM3313

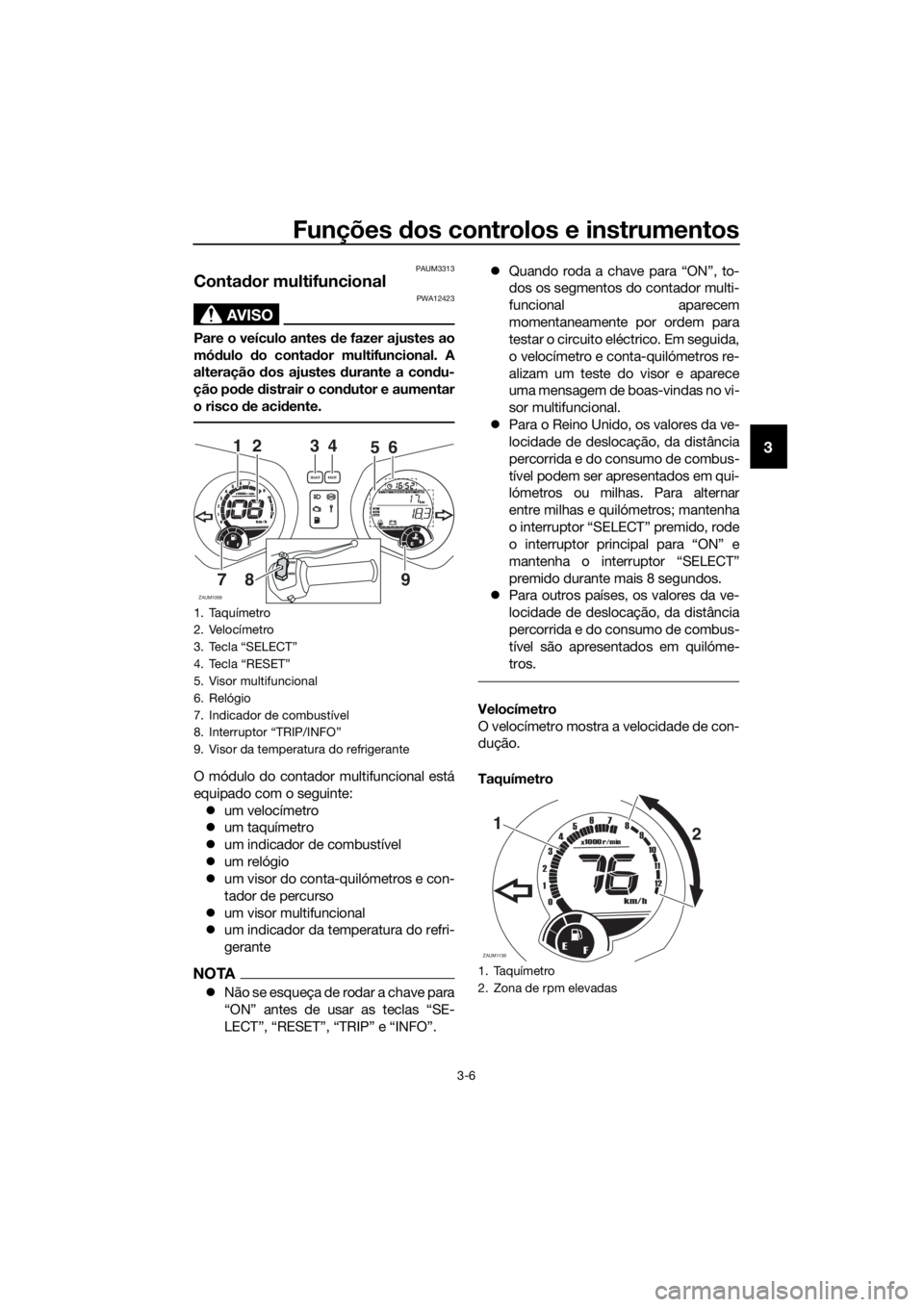

Contador multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentar
o risco de acidente.
O módulo do contador multifuncional está
equipado com o seguinte:
um velocímetro
um taquímetro
um indicador de combustível
um relógio
um visor do conta-quilómetros e con-
tador de percurso
um visor multifuncional
um indicador da temperatura do refri-
gerante
NOTA
Não se esqueça de rodar a chave para
“ON” antes de usar as teclas “SE-
LECT”, “RESET”, “TRIP” e “INFO”.Quando roda a chave para “ON”, to-
dos os segmentos do contador multi-
funcional aparecem
momentaneamente por ordem para
testar o circuito eléctrico. Em seguida,
o velocímetro e conta-quilómetros re-
alizam um teste do visor e aparece
uma mensagem de boas-vindas no vi-
sor multifuncional.
Para o Reino Unido, os valores da ve-
locidade de deslocação, da distância
percorrida e do consumo de combus-
tível podem ser apresentados em qui-
lómetros ou milhas. Para alternar
entre milhas e quilómetros; mantenha
o interruptor “SELECT” premido, rode
o interruptor principal para “ON” e
mantenha o interruptor “SELECT”
premido durante mais 8 segundos.
Para outros países, os valores da ve-
locidade de deslocação, da distância
percorrida e do consumo de combus-
tível são apresentados em quilóme-
tros.
Velocímetro
O velocímetro mostra a velocidade de con-
dução.
Taquímetro
1. Taquímetro
2. Velocímetro
3. Tecla “SELECT”
4. Tecla “RESET”
5. Visor multifuncional
6. Relógio
7. Indicador de combustível
8. Interruptor “TRIP/INFO”
9. Visor da temperatura do refrigerante
ZAUM1099
3
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdo
AirA
veCo
ns
OilV- Be
ltTi
m
eTripOdoSELECTRESETF
465
7
21
8
9INFOTRIP
1. Taquímetro
2. Zona de rpm elevadas
ZAUM1136
19876543
2
1
11 10
12
0
1000r/minx
km/h
E
F
2
U2DLP2P0.book Page 6 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-7
3
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
PRECAUÇÃO
PCAM1150
Não utilize o motor na zona de rpm ele-
vadas do taquímetro.
Zona de rpm elevadas: 8000 rpm e acima
Indicador de combustível
Com a chave na posição “ON”, o contador
de combustível indica a quantidade de
combustível que se encontra no respectivo
depósito. Os segmentos do visor corres-
pondentes ao contador de combustível de-
saparecem na direcção de “E” (vazio) à
medida que o nível de combustível diminui.
Quando o nível de combustível atinge o
segmento inferior junto de “E”, o segmento
inferior fica intermitente. Reabasteça logo
que possível.
Relógio
Para acertar o relógio:
1. Prima a tecla “SELECT” durante 3 se-
gundos e os dígitos da hora ficarão in-
termitentes.
2. Utilize a tecla “SELECT” para acertar
as horas.3. Prima a tecla “SELECT” durante 3 se-
gundos e os dígitos dos minutos fica-
rão intermitentes.
4. Utilize a tecla “SELECT” para acertar
os minutos.
5. Prima a tecla “SELECT” durante 3 se-
gundos para acabar de acertar o reló-
gio.
Visor do conta-quilómetros e contador
de percurso
O visor do conta-quilómetros e contador
de percurso está equipado com o seguinte:
um contador de percurso (que mostra
a distância percorrida desde a última
colocação a zero)
um contador de percurso em tempo
(que mostra o tempo de condução
decorrido desde a última colocação a
zero)
um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)
um contador de percurso para a mu-
dança de óleo (que mostra a distância
percorrida desde a última mudança
de óleo do motor)
um contador de percurso para a subs-
tituição da correia em V (que mostra a
distância percorrida desde a última
substituição da correia em V)

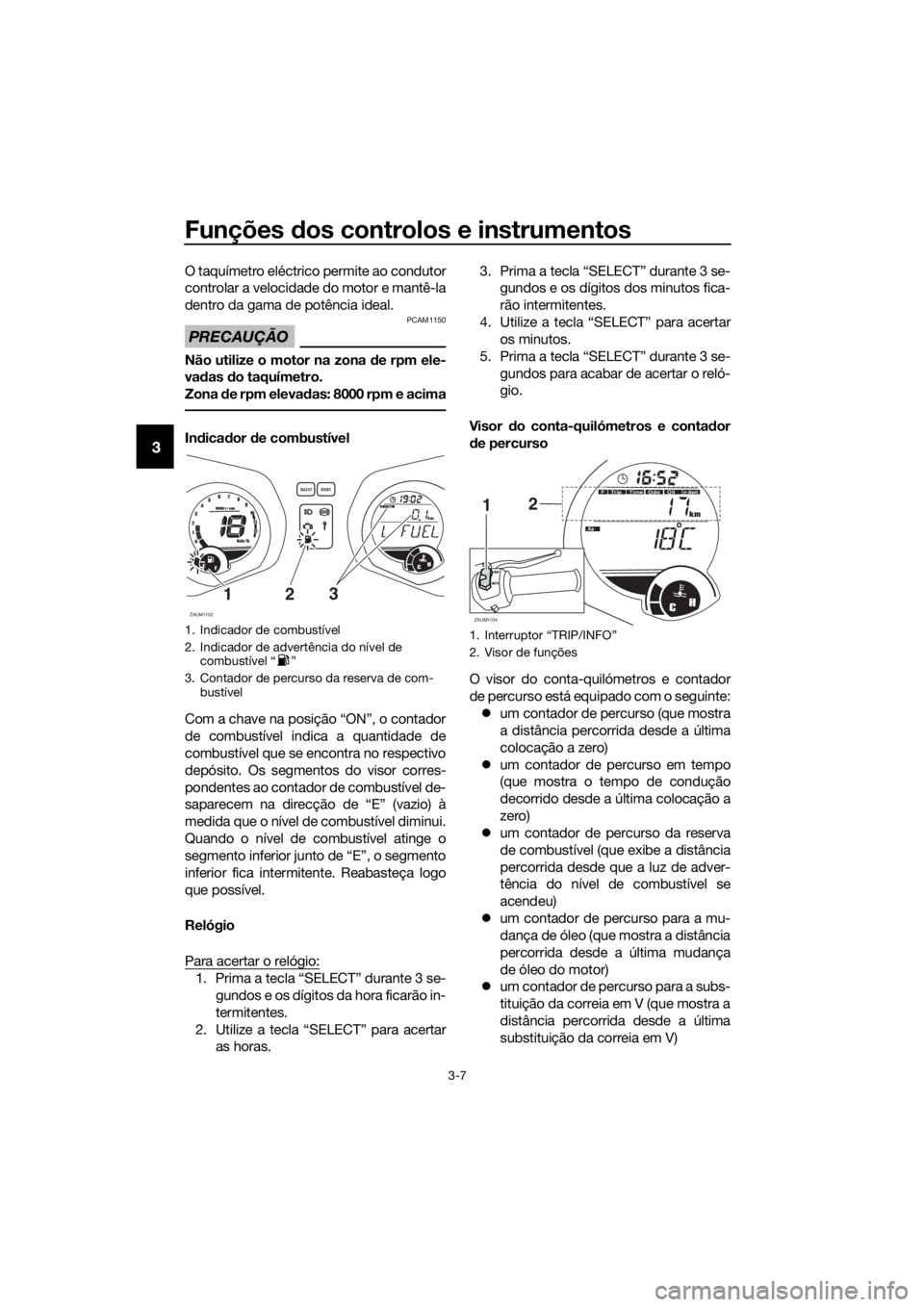

1. Indicador de combustível
2. Indicador de advertência do nível de
combustível “ ”
3. Contador de percurso da reserva de com-
bustível
ZAUM1102
98765432111 10
12
0
1000r/min
km/h
E
FCH
kmT
ripOdo
SELECTRESET
F
312
1.
2. Visor de funções
ZAUM1104CH
km
Odo
Air
OilV-BeltTimeT
ripOdoF
21
INFOTRIP
U2DLP2P0.book Page 7 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-8
3
Premir a tecla “TRIP” alterna o visor entre o
modo de conta-quilómetros e os vários
modos de contador de percurso pela se-
guinte ordem:
Odo (conta-quilómetros) → Trip (contador
de percurso) → Trip Time (contador de per-
curso em tempo) → Oil (contador de per-
curso para a mudança de óleo) → V-Belt
(contador de percurso para a substituição
da correia em V) → Odo (conta-quilóme-
tros)
Quando fica aproximadamente 2.5 L (0.66
US gal, 0.55 Imp.gal) de combustível no
respectivo depósito, o visor muda automa-
ticamente para o modo de contador de
percurso de reserva de combustível “F
Trip” e começa a contar a distância percor-
rida a partir desse ponto. Nesse caso, pre-
mir a tecla “TRIP” alterna o visor entre os
diversos modos de contador de percurso e
conta-quilómetros pela seguinte ordem:
Odo → Trip → Trip Time → F Trip (contador
de percurso da reserva de combustível) →
Oil Trip → V-Belt Trip → Odo
Os modos Oil Trip e V-Belt Trip apresentam
a distância total percorrida desde a primei-
ra utilização ou desde o último reinício.
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “TRIP” até ser
apresentado “Trip, Trip Time, F Trip”. En-
quanto é apresentado “Trip, Trip Time, F
Trip”, prima a tecla “TRIP” durante 3 se-
gundos. Se não reiniciar o contador de per-
curso da reserva de combustível
manualmente, este reiniciar-se-á automati-
camente e o visor voltará para o modo an-
terior após reabastecer e percorrer 5 km (3
mi).
NOTA
Depois de ser reiniciado, o visor não pode

Indicador de mudança de óleo “Oil”
Este indicador fica intermitente ao serem
atingidos os primeiros 1000 km (600 mi),
depois a cada 3000 km (1800 mi) e a cada
3000 km (1800 mi) depois disso para indi-
car que é necessário mudar o óleo do mo-
tor.
Depois de mudar o óleo do motor, reinicie
o indicador de mudança de óleo.
Reinício do indicador de mudança de
óleo
1. Rode a chave para “ON”.
2. Prima a tecla “TRIP” até aparecer
“Oil” (contador de percurso para a
mudança de óleo) no visor do conta-
quilómetros e contador de percurso.
Enquanto é apresentado “Oil”, prima
a tecla “RESET” durante pelo menos 3
segundos. O valor do contador de
percurso para a mudança de óleo fi-
cará intermitente.
3. Mantenha a tecla “RESET” premida
durante 15 a 20 segundos.

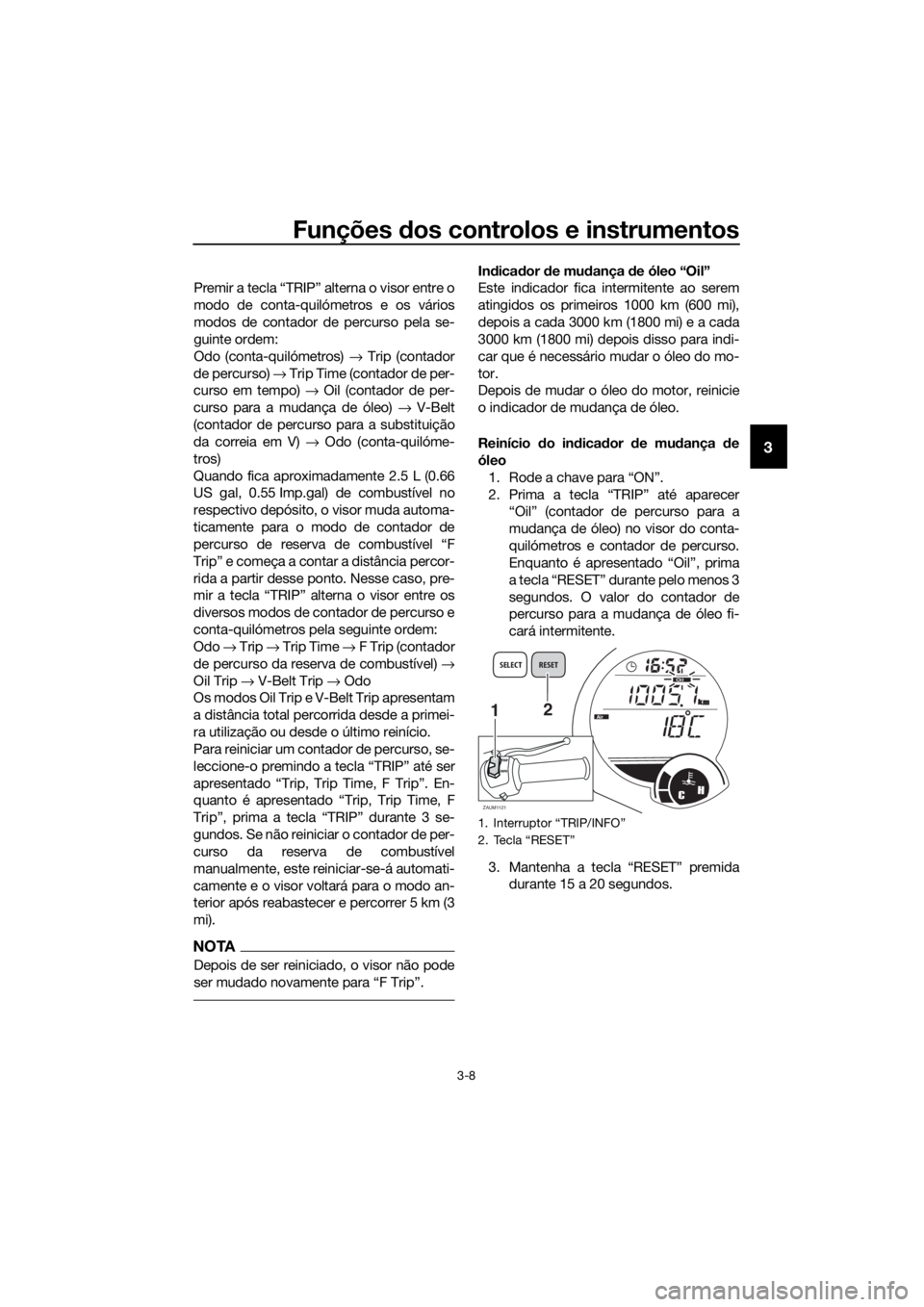

1. Interruptor “TRIP/INFO”
2. Tecla “RESET”
ZAUM1121CH
kmAir
OilOdo
1
INFOTRIP
2
SELECT RESET
km
U2DLP2P0.book Page 8 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-9
3
4. Solte a tecla “RESET” e o valor de
percurso para a mudança de óleo
será colocado a zero.
NOTA
Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender
(ou seja, antes de ser atingido o intervalo
periódico de mudança de óleo), o indicador
tem de ser reiniciado depois da mudança
de óleo, de modo que a seguinte seja indi-
cada na altura correcta. Para reiniciar o in-
dicador de mudança de óleo antes de
atingir o intervalo de tempo para a mudan-
ça de óleo, siga o procedimento descrito
acima.
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:
1.
2. Verifique se o indicador de mudança
de óleo se acende durante alguns se-
gundos e se depois se apaga.
3. Se o indicador de mudança de óleo
não se acender, solicite a um conces-
sionário Yamaha que verifique o cir-
cuito eléctrico.
Indicador de substituição da correia em
V “V-Belt”
Este indicador fica intermitente a cada
20000 km (12500 mi) quando a correia em
V precisa de ser substituída.Depois de substituir a correia em V, reinicie
o indicador de substituição da correia em
V.
Para reiniciar o indicador de substitui-
ção da correia em V
1. Rode a chave para “ON”.
2. Prima a tecla “TRIP” até aparecer “V-
Belt” (contador de percurso para a
substituição da correia em V) no visor
do conta-quilómetros e contador de
percurso. Enquanto “V-Belt” estiver
apresentado, prima a tecla “RESET”
durante 3 segundos. O valor de per-
curso para a substituição da correia
em V ficará intermitente.
3. Mantenha a tecla “RESET” premida
durante 15 a 20 segundos.
4. Solte a tecla “RESET” e o valor de
percurso para a substituição da cor-
reia em V será colocado a zero.

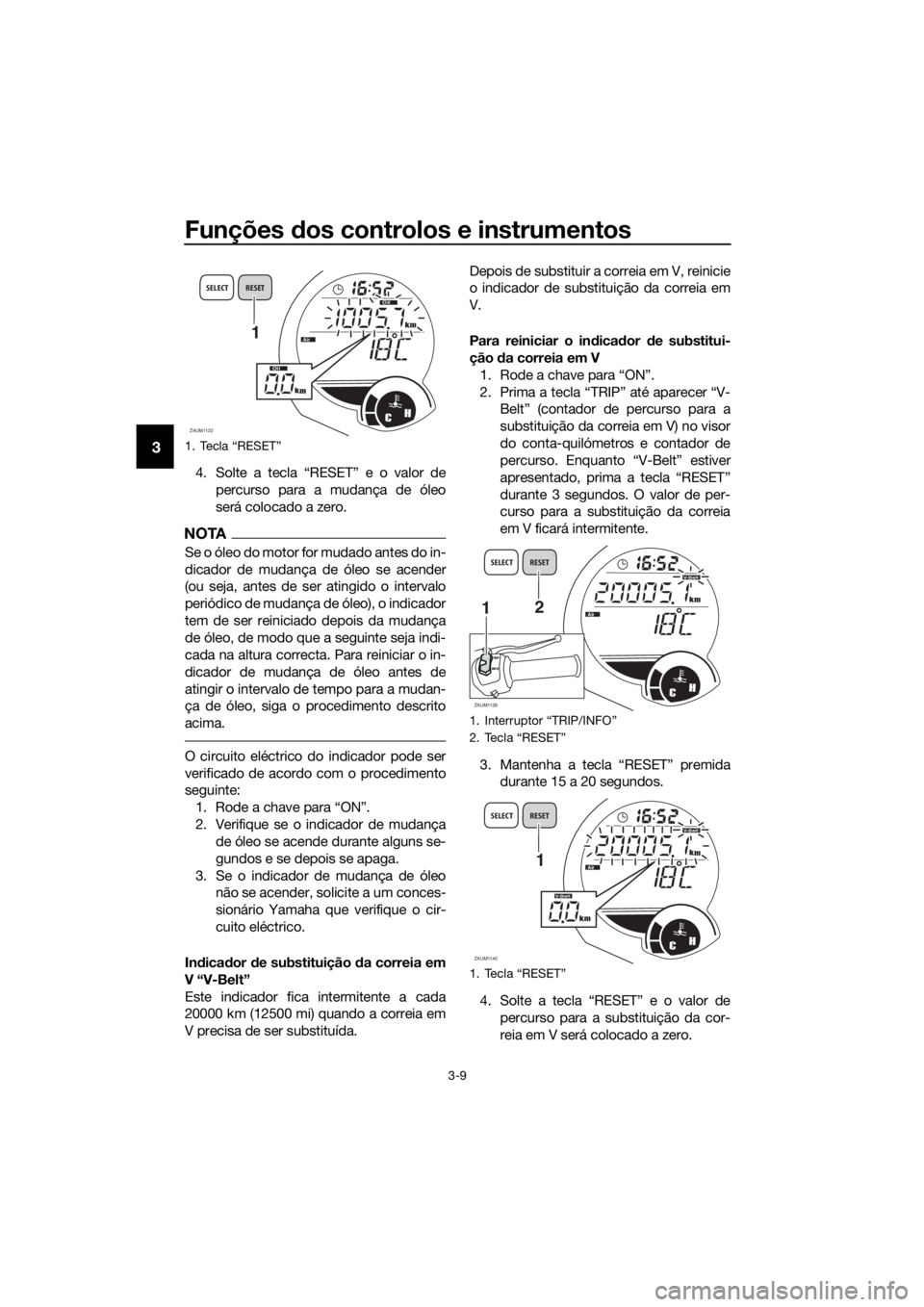

1. Tecla “RESET”
ZAUM1122CH
kmAir
OilOdoSELECT RESET
km
Oil
1
1.
2.
1.
ZAUM1139CH
kmAir1
INFOTRIP
2
SELECT RESETV- B el
t
ZAUM1140CH
kmAir
OdoSELECT RESET
km
1
V- B el
t
V- B el
t
U2DLP2P0.book Page 9 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-10
3
NOTA
Se a correia em V for substituída antes de o
indicador se acender, reinicie o indicador
de substituição da correia em V para que
se acenda no próximo intervalo correcto.
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:
1. Rode a chave para “ON”.
2. Verifique se o indicador de substitui-
ção da correia em V se acende duran-
te alguns segundos e depois se
apaga.
3. Se o indicador de substituição da cor-
reia em V não se acender, solicite a
um concessionário Yamaha que veri-
fique o circuito eléctrico.

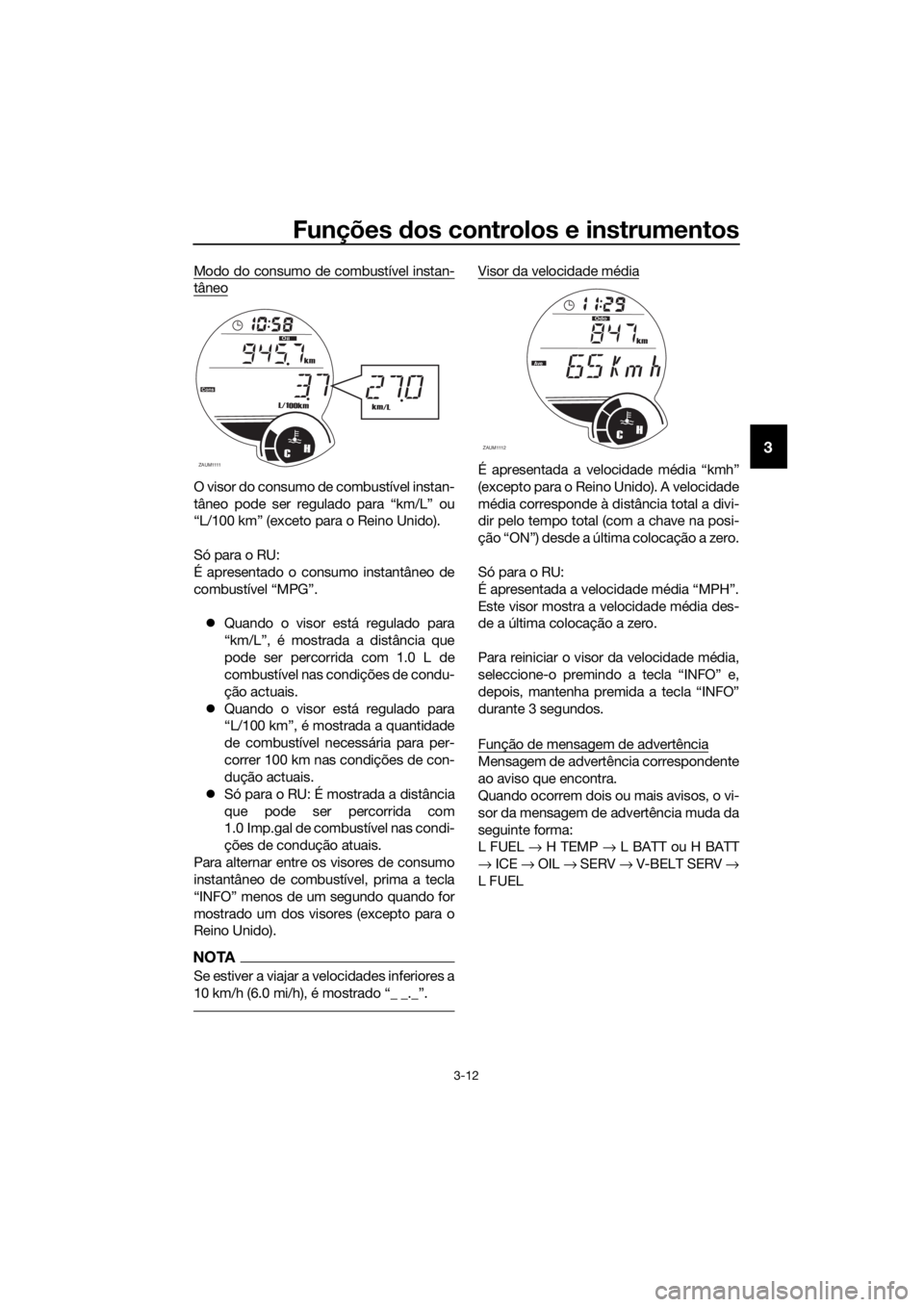

Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
um visor da temperatura ambiente

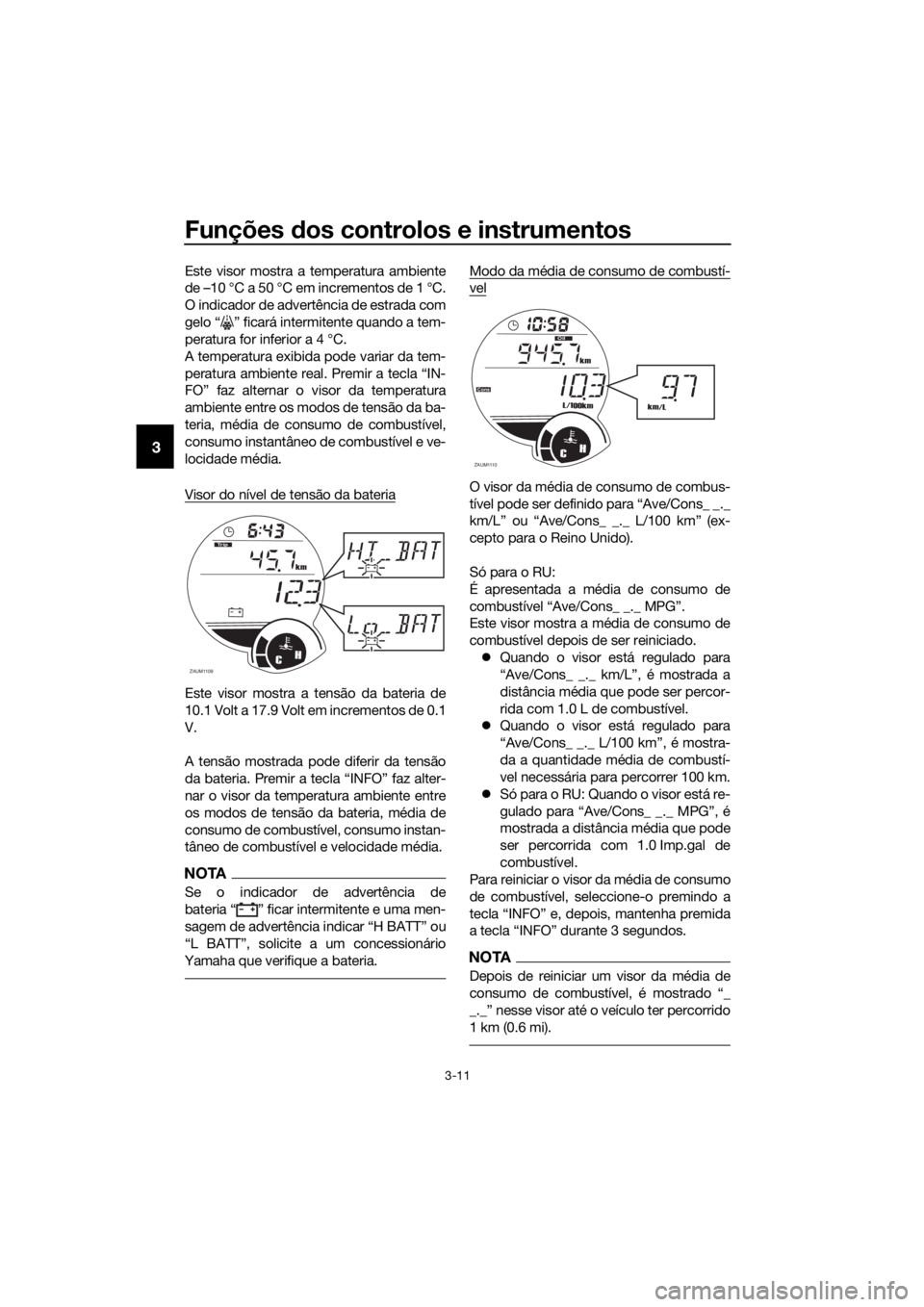

um visor do nível de tensão da bateria
um visor do consumo de combustível
(funções de consumo em média e ins-
tantâneo)um visor da velocidade média (que
mostra a velocidade média desde a
última colocação a zero)
uma função de mensagem de adver-
tência
um dispositivo de auto-diagnóstico
Prima a tecla “INFO” para alternar o visor
entre a temperatura ambiente “Air”, a ten-
são da bateria, o modo da média de consu-
mo de combustível “Ave/Cons__._km/L”
ou “Ave/Cons __._ L/100 km”, o modo de
consumo instantâneo de combustível
“Cons__._km/L” ou “Cons__._L/100 km” e
a velocidade média “Ave” pela seguinte or-
dem:
Air → → Ave/Cons_ _._ km/L ou L/100
km → Cons__._km/L ou L/100 km → Ave
→ Air
Só para o RU:
Prima a tecla “INFO” para alternar o visor
entre a temperatura ambiente “Air”, a ten-
são da bateria, o modo da média de consu-
mo de combustível “Ave/Cons__._ MPG”,
o modo de consumo instantâneo de com-
bustível “Cons__._MPG” e a velocidade
média “Ave” pela seguinte ordem:
Air → → Ave/Cons_ _._ MPG →
Cons__._MPG → Ave → Air

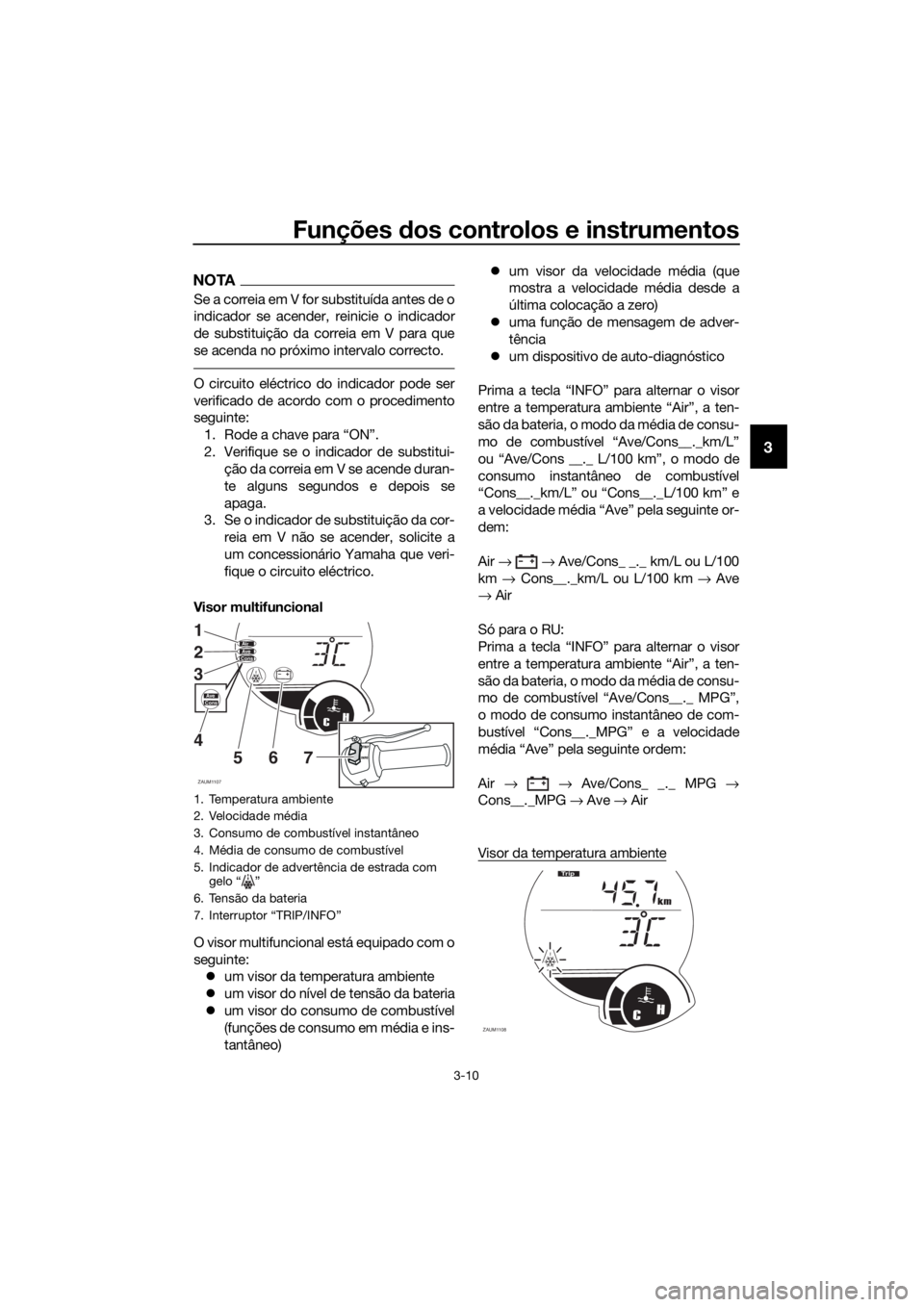

Visor da temperatura ambiente
1. Temperatura ambiente
2. Velocidade média
3. Consumo de combustível instantâneo
4. Média de consumo de combustível
5. Indicador de advertência de estrada com
gelo “ ”
6. Tensão da bateria
7. Interruptor “TRIP/INFO”
ZAUM1107
CH
AirAveCons
1
2
3
4
5
67INFOTRIP
AveCons
ZAUM1108CH
km
Tr i p
U2DLP2P0.book Page 10 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-11
3
Este visor mostra a temperatura ambiente
de –10 °C a 50 °C em incrementos de 1 °C.
O indicador de advertência de estrada com
gelo “ ” ficará intermitente quando a tem-
peratura for inferior a 4 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real. Premir a tecla “IN-
FO” faz alternar o visor da temperatura
ambiente entre os modos de tensão da ba-
teria, média de consumo de combustível,
consumo instantâneo de combustível e ve-
locidade média.
Visor do nível de tensão da bateria
Este visor mostra a tensão da bateria de
10.1 Volt a 17.9 Volt em incrementos de 0.1
V.
A tensão mostrada pode diferir da tensão
da bateria. Premir a tecla “INFO” faz alter-
nar o visor da temperatura ambiente entre
os modos de tensão da bateria, média de
consumo de combustível, consumo instan-
tâneo de combustível e velocidade média.
NOTA
Se o indicador de advertência de
bateria Ž ficar intermitente e uma men-


Yamaha que verifique a bateria.
Modo da média de consumo de combustí-
vel
O visor da média de consumo de combus-


cepto para o Reino Unido).
Só para o RU:
É apresentada a média de consumo de

Este visor mostra a média de consumo de
combustível depois de ser reiniciado.
Quando o visor está regulado para
“Ave/Cons_ _._ km/L”, é mostrada a
distância média que pode ser percor-
rida com 1.0 L de combustível.
Quando o visor está regulado para
“Ave/Cons_ _._ L/100 km”, é mostra-
da a quantidade média de combustí-
vel necessária para percorrer 100 km.
Só para o RU: Quando o visor está re-
gulado para “Ave/Cons_ _._ MPG”, é
mostrada a distância média que pode
ser percorrida com 1.0 Imp.gal de
combustível.
Para reiniciar o visor da média de consumo
de combustível, seleccione-o premindo a
tecla “INFO” e, depois, mantenha premida
a tecla “INFO” durante 3 segundos.
NOTA
Depois de reiniciar um visor da média de

_._Ž nesse visor até o veículo ter percorrido
1 km (0.6 mi).
ZAUM1109CH
km
T
rip
ZAUM1110CH
km
L/100km
Cons
Oil
km/L
U2DLP2P0.book Page 11 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-12
3
Modo do consumo de combustível instan-
tâneo
O visor do consumo de combustível instan-
tâneo pode ser regulado para “km/L” ou
“L/100 km” (exceto para o Reino Unido).
Só para o RU:
É apresentado o consumo instantâneo de
combustível “MPG”.
Quando o visor está regulado para
“km/L”, é mostrada a distância que
pode ser percorrida com 1.0 L de
combustível nas condições de condu-
ção actuais.
Quando o visor está regulado para
“L/100 km”, é mostrada a quantidade
de combustível necessária para per-
correr 100 km nas condições de con-
dução actuais.
Só para o RU: É mostrada a distância
que pode ser percorrida com
1.0 Imp.gal de combustível nas condi-
ções de condução atuais.
Para alternar entre os visores de consumo
instantâneo de combustível, prima a tecla
“INFO” menos de um segundo quando for
mostrado um dos visores (excepto para o
Reino Unido).
NOTA
Se estiver a viajar a velocidades inferiores a

Visor da velocidade média

(excepto para o Reino Unido). A velocidade
média corresponde à distância total a divi-
dir pelo tempo total (com a chave na posi-

Só para o RU:

Este visor mostra a velocidade média des-
de a última colocação a zero.
Para reiniciar o visor da velocidade média,


durante 3 segundos.
Função de mensagem de advertência
Mensagem de advertência correspondente
ao aviso que encontra.
Quando ocorrem dois ou mais avisos, o vi-
sor da mensagem de advertência muda da
seguinte forma:
L FUEL → H TEMP → L BATT ou H BATT
→ ICE → OIL → SERV → V-BELT SERV →
L FUEL
ZAUM1111CH
km
L/100km
Cons
Oil
km/L
ZAUM1112CH
km
Odo
Ave
Cons
V- B e ltF
U2DLP2P0.book Page 12 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-13
3
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se for detectado algum problema num
desses circuitos, a luz de advertência de
problema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
Indicador da temperatura do refrigeran-
te
Com a chave na posição “ON”, o indicador
da temperatura do refrigerante apresenta a
temperatura do refrigerante. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se o
segmento superior e o indicador de adver-
tência da temperatura do refrigerante fica-
rem intermitentes, pare o veículo e deixe o
motor arrefecer.PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.

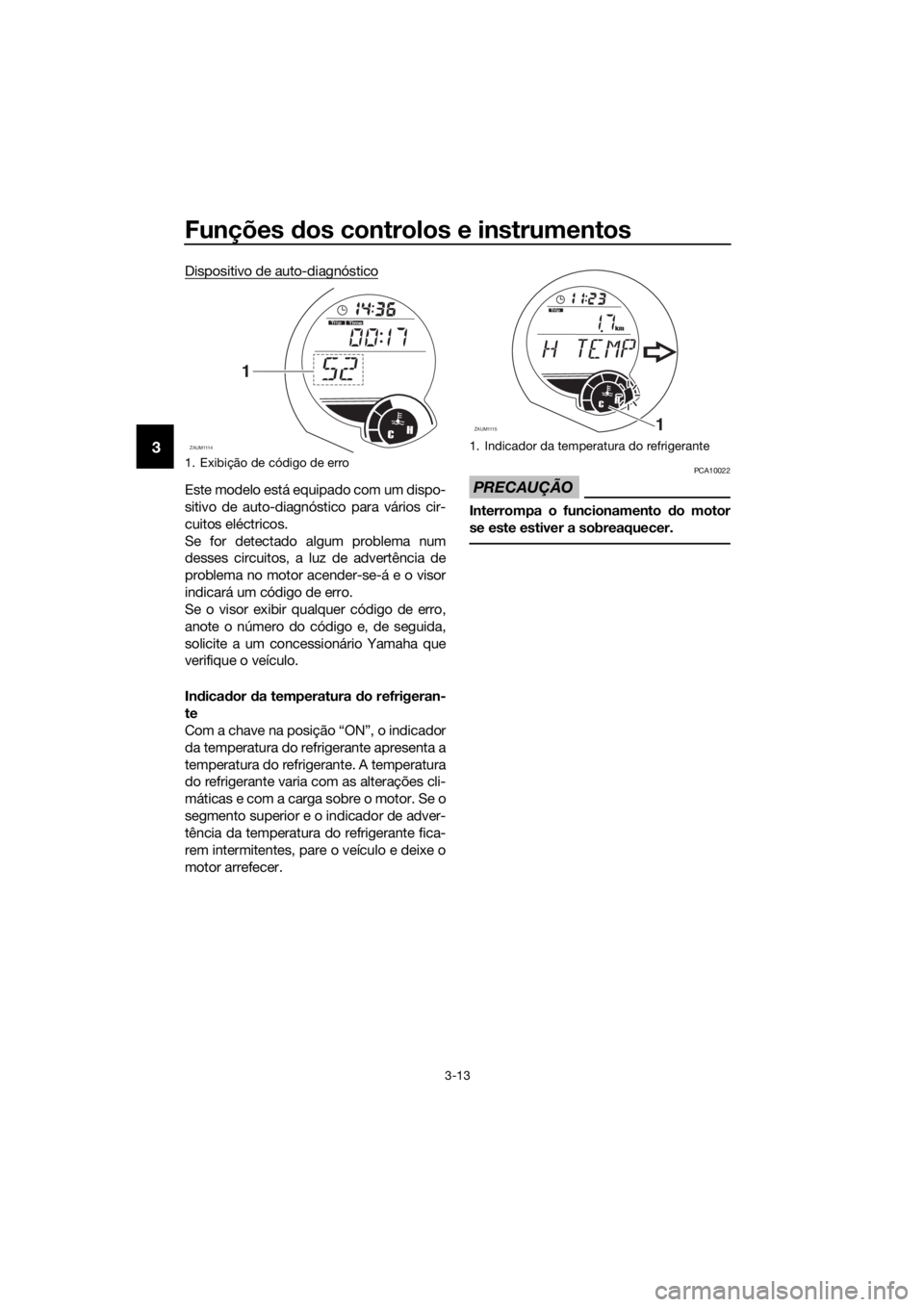

1. Exibição de código de erro
ZAUM1114
T
rip
CH
Time
1
1. Indicador da temperatura do refrigerante
ZAUM11151
CH
km
Trip
U2DLP2P0.book Page 13 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-14
3
PAU1234H
Interruptores do guiador
Esquerda
Direita
PAU12351Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461Interruptor do sinal de mudança de
direção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12722Interruptor de arranque “ ”
Com o descanso lateral para cima, prima
este interruptor enquanto aciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que. Consulte a página 5-2 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU41701A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12735Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.

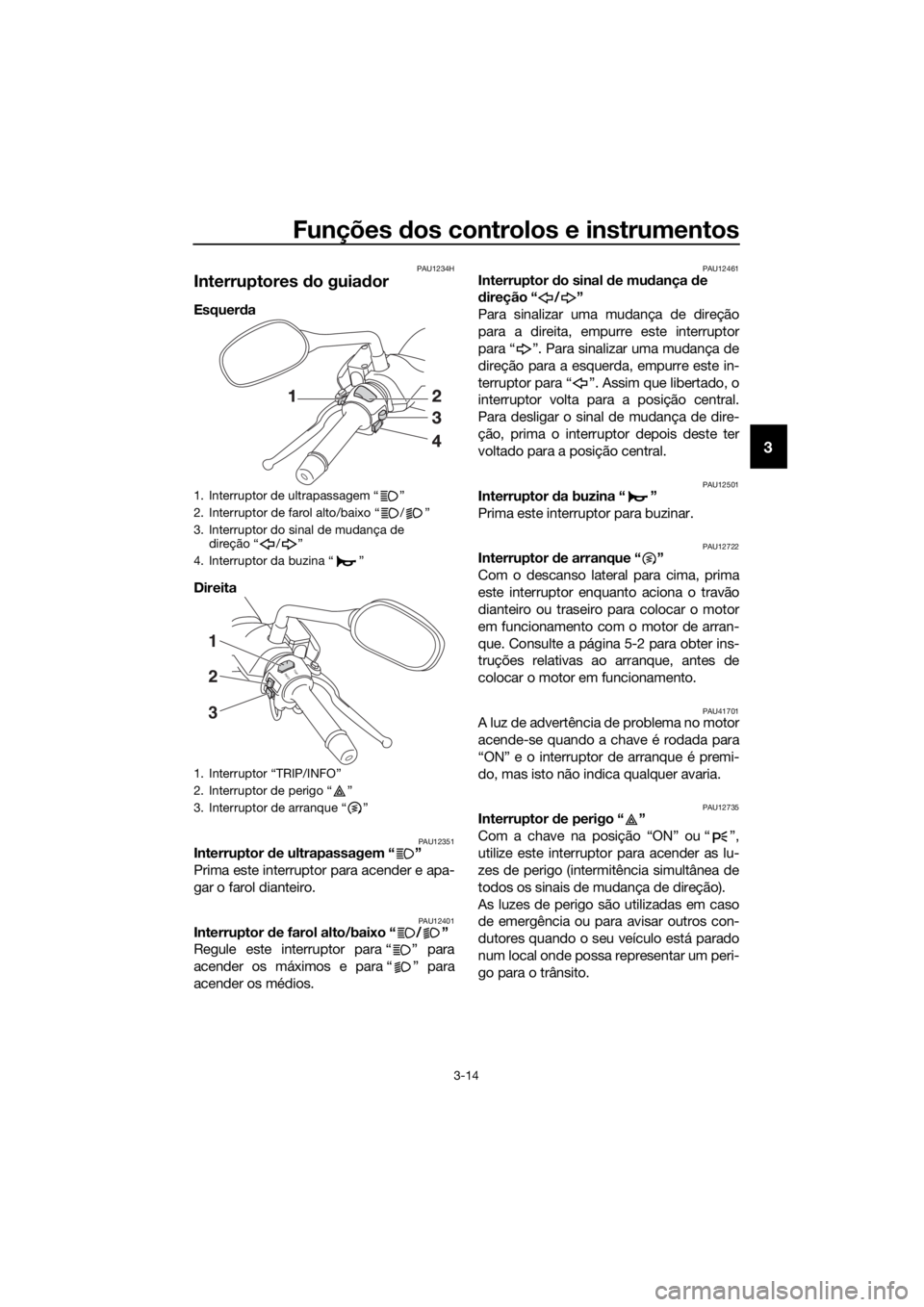

1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direção “ / ”
4. Interruptor da buzina “ ”
1. Interruptor “TRIP/INFO”
2. Interruptor de perigo “ ”
3. Interruptor de arranque “ ”
I
N
FOTRI
P
1
3 2
U2DLP2P0.book Page 14 Friday, July 3, 2015 3:40 PM

Funções dos controlos e instrumentos
3-15
3
PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o mo-
tor desligado, caso contrário a bateria
pode descarregar.
PAUM3720Interruptor de percurso/informações
“TRIP/INFO”
Este interruptor é utilizado para alterar con-
figurações e a apresentação no contador
multifuncional. Consulte a página 3-6 para
obter mais informações.
PAU12902

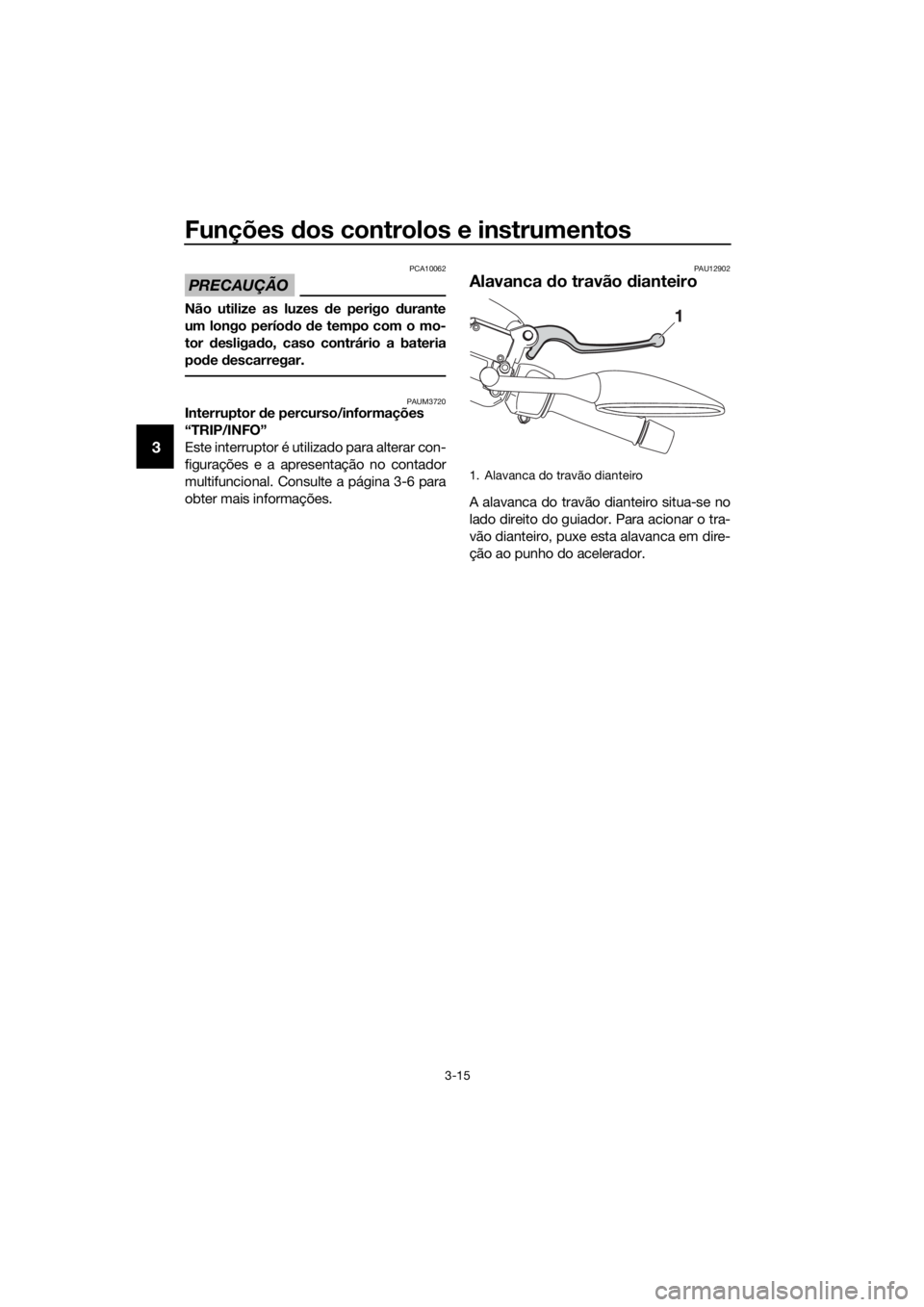

Alavanca do travão dianteiro
A alavanca do travão dianteiro situa-se no
lado direito do guiador. Para acionar o tra-
vão dianteiro, puxe esta alavanca em dire-
ção ao punho do acelerador.
1. Alavanca do travão dianteiro
U2DLP2P0.book Page 15 Friday, July 3, 2015 3:40 PM
