YAMAHA XMAX 250 2016 Manual de utilização (in Portuguese)

Especificações
8-3
8
Suspensão traseira:
Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
84 mm (3.3 in)
Sistema eléctrico:
Tensão do sistema:
12 V
Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
GT9B-4
Voltagem, capacidade:
12 V, 8.0 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts ×
quantidade das lâmpadas:
Farol dianteiro:
12 V, 55.0 W × 2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2 (YP250R, YP250RA_CYP/
GBR/GRC/IRL/ISR/POL/SVN/TUR/UKR)
Mínimos:
LED (YP250RA_CYP/GRC/IRL/ISR/POL/
SVN/TUR/UKR)
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência de problema no motor:
LEDLuz de advertência do ABS:
LED (YP250RA)
Fusível:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível do motor da ventoinha do radiador:
7.5 A
Fusível do sinal de mudança de direcção e de
perigo:
10.0 A
Fusível da ECU:
10.0 A
Fusível da unidade de controlo ABS:
10.0 A (YP250RA)
Fusível motor ABS:
30.0 A (YP250RA)
Fusível de solenóide ABS:
20.0 A (YP250RA)
Fusível de reserva:
10.0 A
U2DLP2P0.book Page 3 Friday, July 3, 2015 3:40 PM

Informações para o consumidor
9-1
9
PAU40793

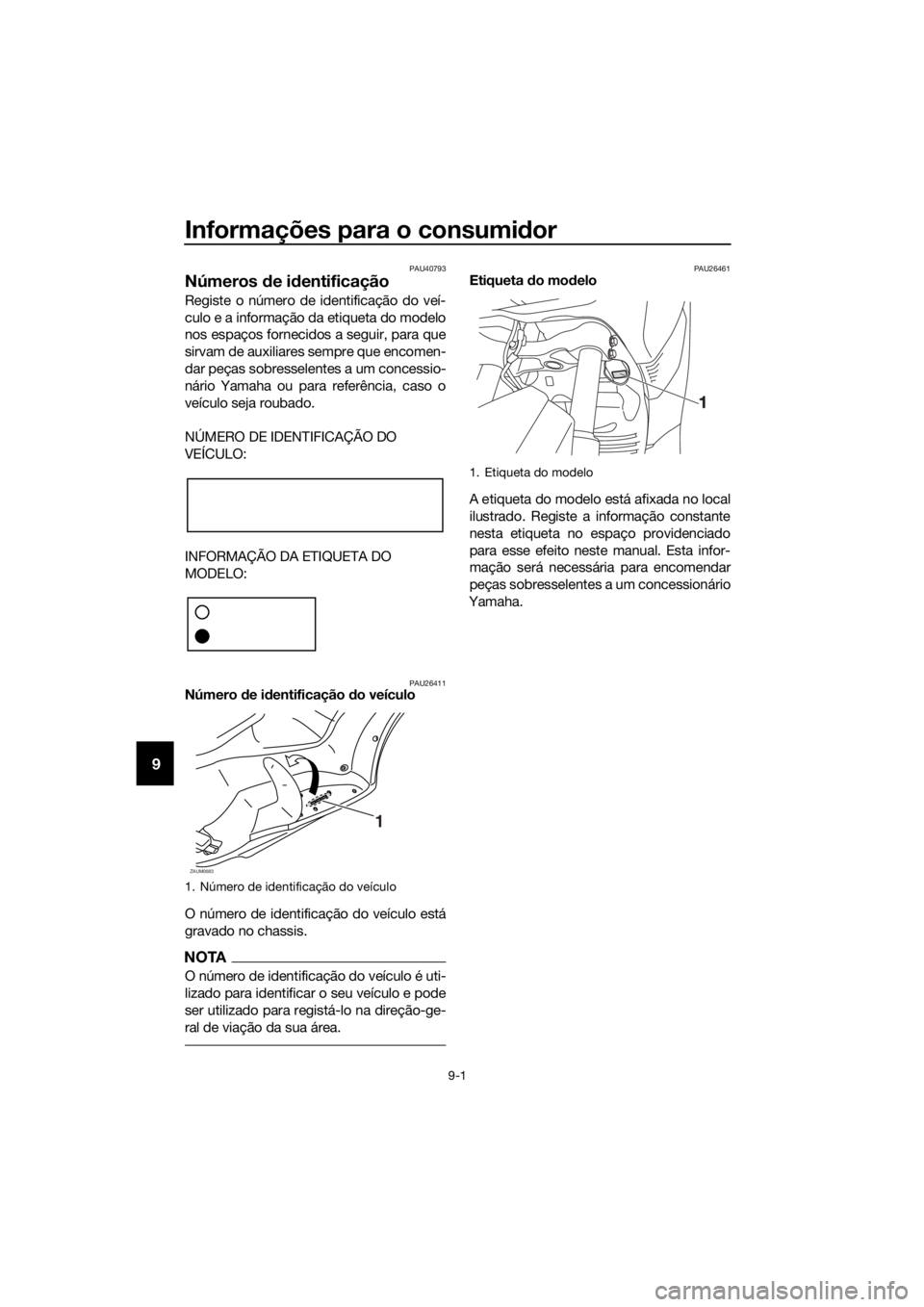

Números de identificação
Registe o número de identificação do veí-
culo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direção-ge-
ral de viação da sua área.
PAU26461Etiqueta do modelo
A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
1. Número de identificação do veículo
ZAUM0683
1
1. Etiqueta do modelo
U2DLP2P0.book Page 1 Friday, July 3, 2015 3:40 PM

10-1
10
Índice remissivo
A
ABS (para modelos com sistema
ABS) ................................................... 3-16
Aceleração e desaceleração .................. 5-3
Alavanca do travão, dianteiro .............. 3-15
Alavanca do travão, traseiro ................ 3-16
Alavancas dos travões, lubrificação .... 6-24
Amortecedores, ajuste ......................... 3-23
Armazenagem ........................................ 7-4
Arranque................................................. 5-3
Assento ................................................ 3-20
B
Bateria .................................................. 6-27
C
Cabos, verificação e lubrificação ......... 6-23
Colocar o motor em funcionamento ...... 5-2
Combustível ......................................... 3-18
Compartimentos de armazenagem...... 3-21
Consumo de combustível, sugestões
para a redução ..................................... 5-5
Contador multifuncional ......................... 3-6
Conversores catalíticos ........................ 3-20
Cor mate, cuidado ................................. 7-1
Cuidados ................................................ 7-1
D
Descanso central e descanso lateral,
verificação e lubrificação ................... 6-25
Descanso lateral................................... 3-24
Deteção e resolução de problemas ..... 6-34
Direcção, verificação ............................ 6-26
E
Elemento do filtro de ar e elemento
do filtro de ar da caixa da correia
em V ................................................... 6-15
Especificações ....................................... 8-1
Estacionamento ..................................... 5-6
Etiqueta do modelo ................................ 9-1
F
Folga da alavanca dos travões
dianteiro e traseiro, verificação .......... 6-20
Folga das válvulas ................................ 6-17
Folga do punho do acelerador,
verificação .......................................... 6-17
Forquilha dianteira, verificação ............ 6-26
Fusíveis, substituição ........................... 6-29
I
Indicadores luminosos de mudança
de direção ............................................ 3-4
Indicadores luminosos e luzes de
advertência .......................................... 3-4Indicador luminoso de máximos............. 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-5
Informações relativas à segurança ......... 1-1
Interruptor da buzina ............................ 3-14
Interruptor de arranque......................... 3-14
Interruptor de farol alto/baixo ............... 3-14
Interruptor de informações ................... 3-15
Interruptor de perigo ............................. 3-14
Interruptor de ultrapassagem ............... 3-14
Interruptor do sinal de mudança de
direção................................................ 3-14
Interruptores do guiador ....................... 3-14
Interruptor principal/bloqueio da
direção.................................................. 3-2
J
Jogo de ferramentas............................... 6-2
L
Lâmpada da luz da chapa de
matrícula, substituição ....................... 6-34
Lâmpada do farol dianteiro,
substituição ........................................ 6-31
Lâmpada do sinal de mudança de
direcção (traseiro), substituição ......... 6-33
Líquido dos travões, mudança ............. 6-23
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 6-4
Luz de advertência de problema no
motor .................................................... 3-4
Luz de advertência do ABS
(para modelos com ABS)...................... 3-4
Luz de advertência do nível de
combustível .......................................... 3-4
Luz do travão/farolim traseiro ............... 6-32
M
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mínimos ................................................ 6-31
N
Nível de líquido dos travões,
verificação .......................................... 6-22
Número de identificação do veículo ....... 9-1
Números de identificação ....................... 9-1
O
Óleo da transmissão final ..................... 6-13
Óleo do motor....................................... 6-11
P
Painéis, remoção e instalação ................ 6-8
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-21
U2DLP2P0.book Page 1 Friday, July 3, 2015 3:40 PM

Índice remissivo
10-2
10
Pneus .................................................... 6-18
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-24
R
Recomendações para uma condução
segura................................................... 1-5
Refrigerante .......................................... 6-14
Rodagem do motor................................. 5-5
Rodas.................................................... 6-20
Rolamentos de roda, verificação .......... 6-27
S
Sinal de mudança de direcção
dianteiro.............................................. 6-32
Sistema de corte do circuito de
ignição ................................................ 3-24
Sistema imobilizador .............................. 3-1
T
Tabelas de detecção e resolução de
problemas........................................... 6-35
Tampa do depósito de combustível ..... 3-17
Travagem ................................................ 5-4
V
Vela de ignição, verificação .................. 6-10
U2DLP2P0.book Page 2 Friday, July 3, 2015 3:40 PM

U2DLP2P0.book Page 3 Friday, July 3, 2015 3:40 PM

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
PRINTED IN THE NETHERLANDS
2015.09
Manual original
