YAMAHA XMAX 250 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-23
6
PAU22733
Mudança do líquido dos travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU23098
Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomendado:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
U2DLP2P0.book Page 23 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-24
6
PAU23115
Verificação e lubrificação do pu-
nho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertu-
ra de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre corretamente insta-
lada, ela não protege completamente o
cabo contra a entrada de água. Por conse-
guinte, quando lavar o veículo, tenha cui-
dado para não deitar água diretamente na
cobertura nem no cabo. Se houver sujida-
de no cabo ou na cobertura, limpe com um
pano húmido.
PAU23173

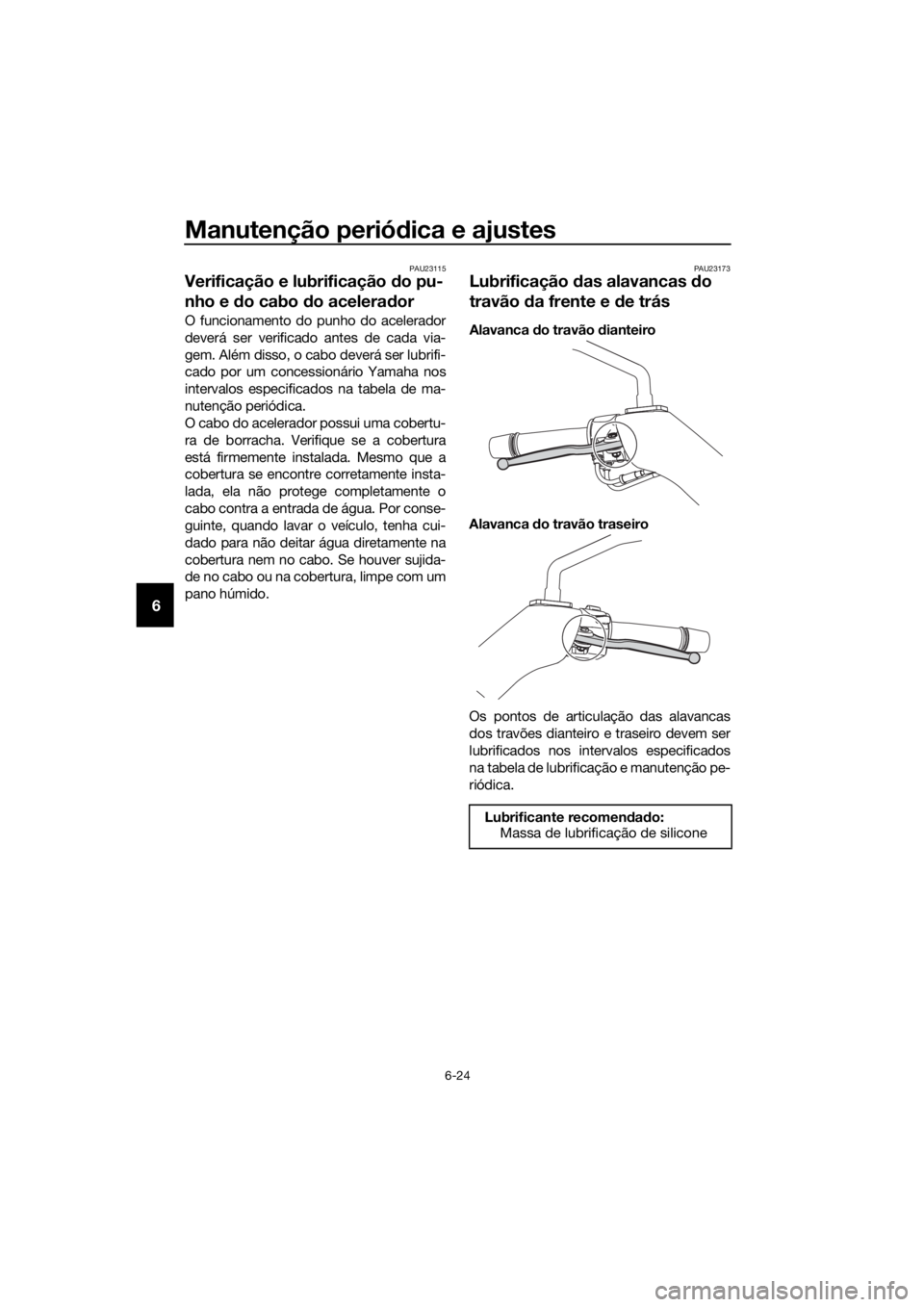

Lubrificação das alavancas do
travão da frente e de trás
Alavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Lubrificante recomendado:
Massa de lubrificação de silicone
U2DLP2P0.book Page 24 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-25
6
PAU23215

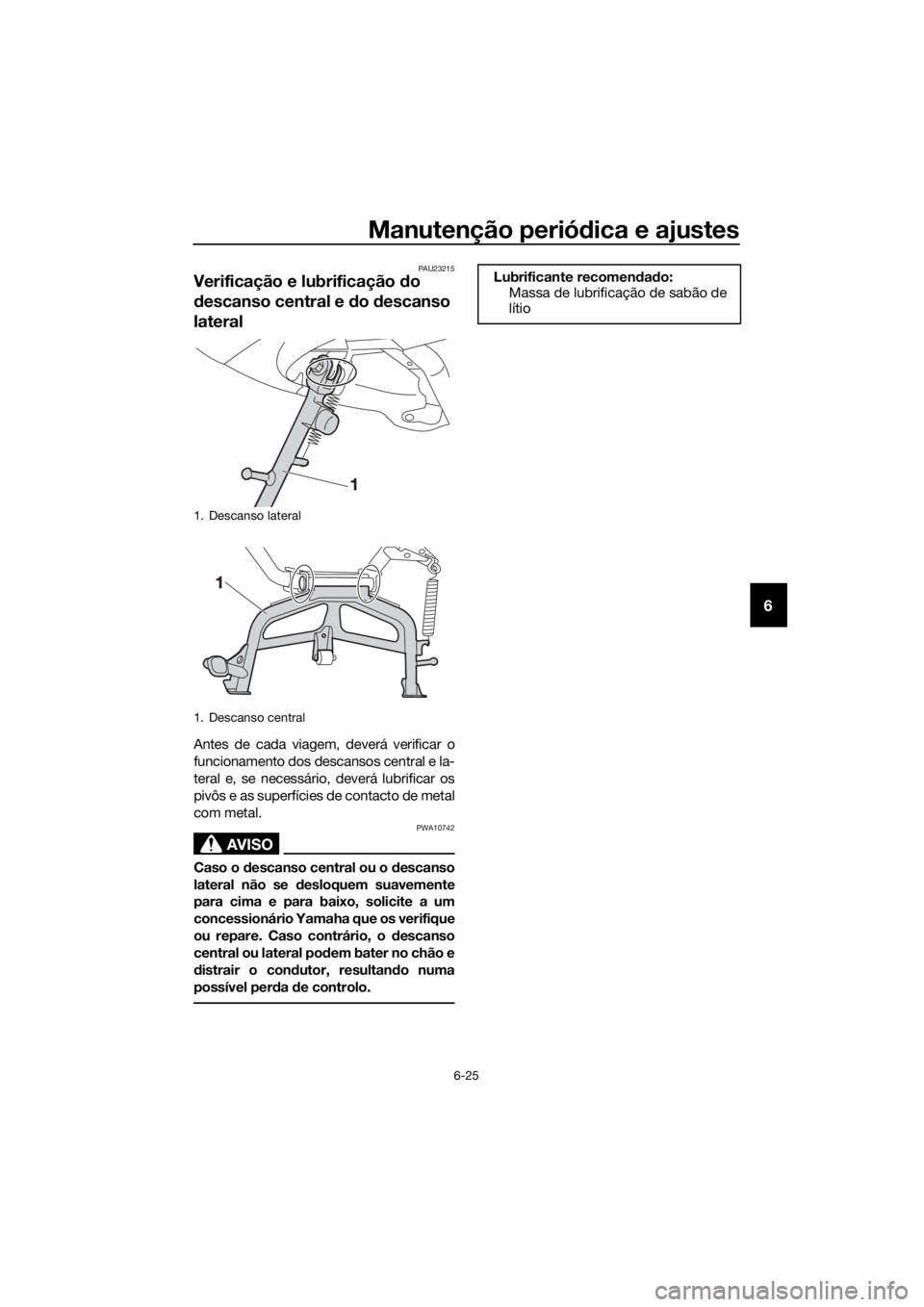

Verificação e lubrificação do
descanso central e do descanso
lateral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral podem bater no chão e
distrair o condutor, resultando numa
possível perda de controlo.
1. Descanso lateral
1. Descanso central
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U2DLP2P0.book Page 25 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-26
6
PAU23273

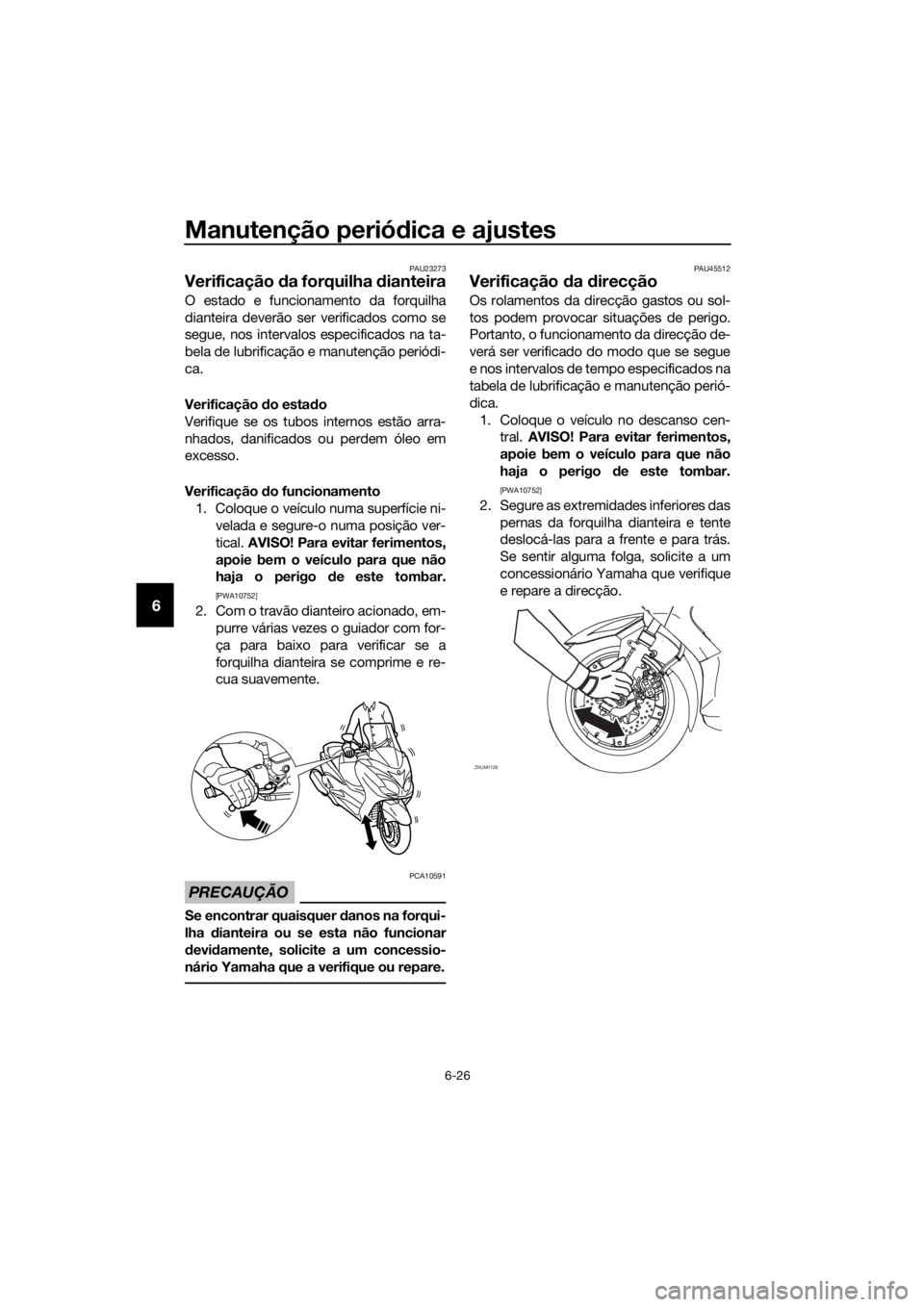

Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45512
Verificação da direcção
Os rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue
e nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
ZAUM1128
U2DLP2P0.book Page 26 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-27
6
PAU23292
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU46345

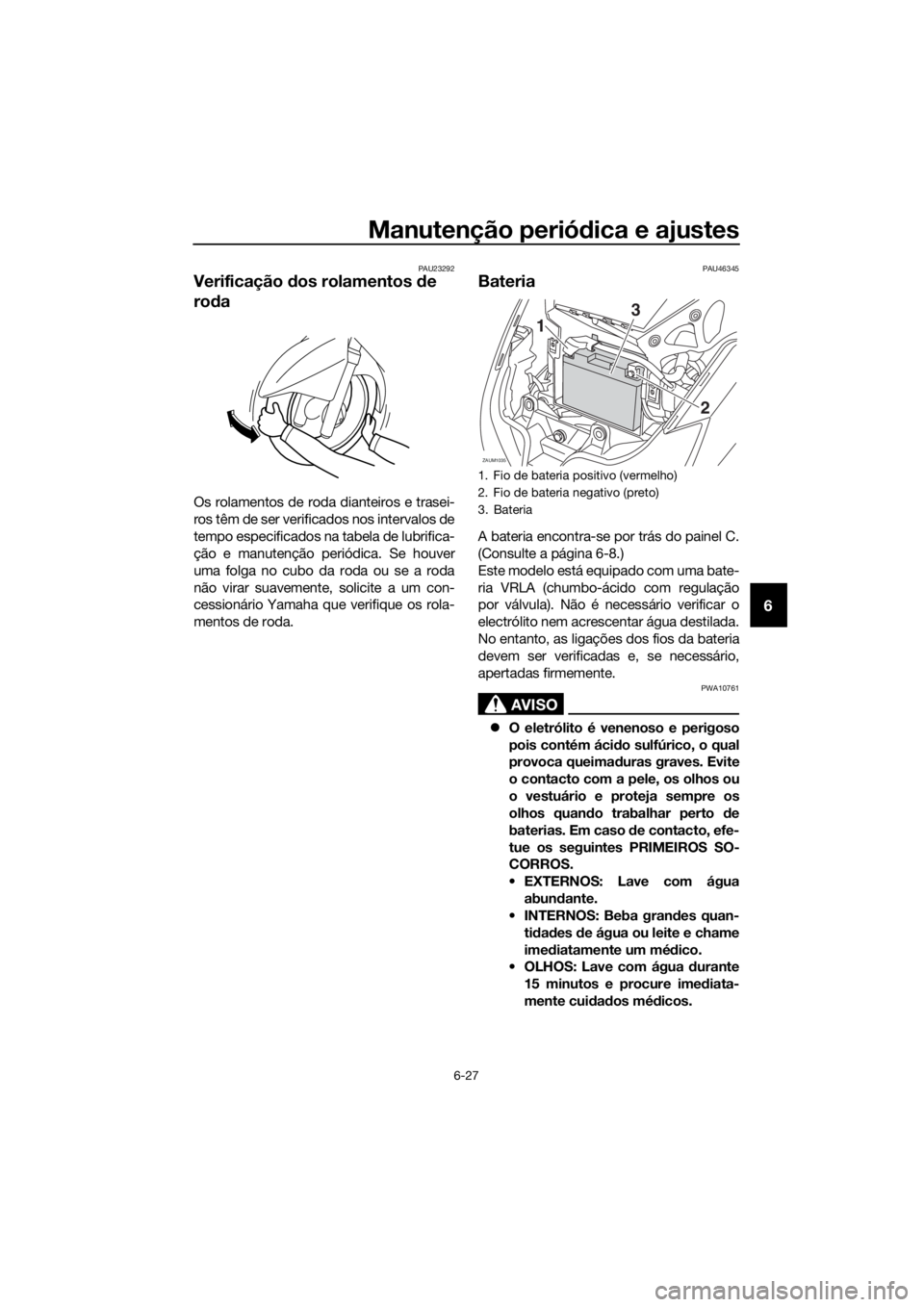

Bateria
A bateria encontra-se por trás do painel C.
(Consulte a página 6-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas firmemente.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
1. Fio de bateria positivo (vermelho)
2. Fio de bateria negativo (preto)
3. Bateria
ZAUM1035
2
1
3
U2DLP2P0.book Page 27 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-28
6
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios eléctricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-
cional danificará a bateria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se achave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
U2DLP2P0.book Page 28 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-29
6
PAUM3093

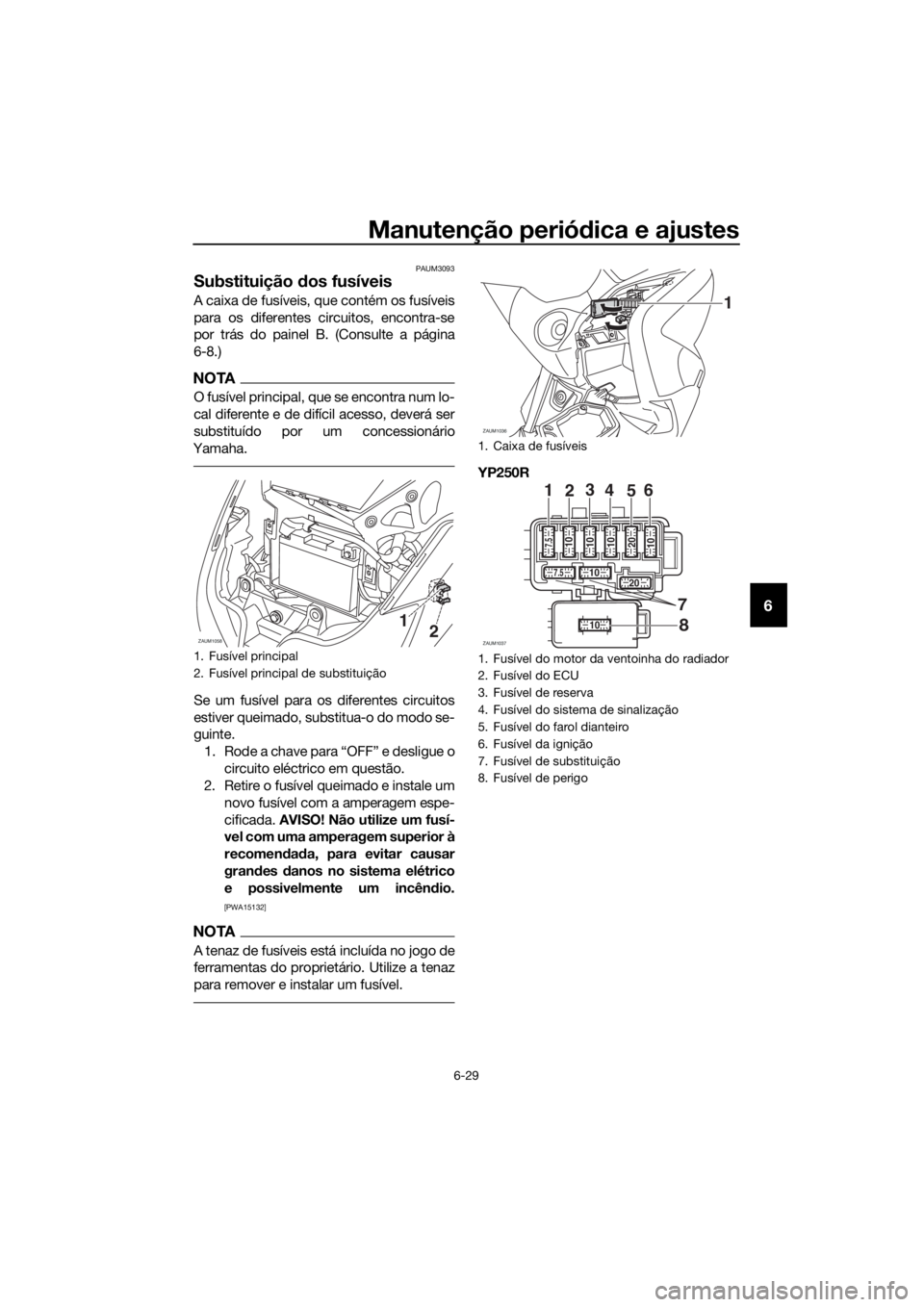

Substituição dos fusíveis
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
por trás do painel B. (Consulte a página
6-8.)
NOTA
O fusível principal, que se encontra num lo-
cal diferente e de difícil acesso, deverá ser
substituído por um concessionário
Yamaha.
Se um fusível para os diferentes circuitos
estiver queimado, substitua-o do modo se-
guinte.
1.
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incêndio.
[PWA15132]
NOTA
A tenaz de fusíveis está incluída no jogo de
ferramentas do proprietário. Utilize a tenaz
para remover e instalar um fusível.
YP250R
1. Fusível principal
2. Fusível principal de substituição
ZAUM1058112
1. Caixa de fusíveis
1. Fusível do motor da ventoinha do radiador
2. Fusível do ECU
3. Fusível de reserva
4. Fusível do sistema de sinalização
5. Fusível do farol dianteiro
6. Fusível da ignição
7. Fusível de substituição
8. Fusível de perigo
ZAUM1036
1
ZAUM1037
7
123456
20 10
10
20
1010 10107.5
7.5
U2DLP2P0.book Page 29 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-30
6
YP250RA3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Fusível do motor da ventoinha do radiador
2. Fusível do ECU
3. Fusível de reserva
4. Fusível do sistema de sinalização
5. Fusível do farol dianteiro
6. Fusível da ignição
7. Fusível de substituição
8. Fusível de perigo
9. Fusível da unidade de controlo ABS
10.Fusível do motor do ABS
11.Fusível de solenóide ABS
Fusíveis especificados:
Fusível principal:
30.0 A
Fusível da ignição:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sinal de mudança de di-
recção e de perigo:
10.0 A
Fusível do motor da ventoinha do
radiador:
7.5 A
Fusível da unidade de controlo
ABS:
10.0 A (YP250RA)
Fusível motor ABS:
30.0 A (YP250RA)
Fusível de solenóide ABS:
20.0 A (YP250RA)
Fusível de reserva:
10.0 A
ZAUM1129
101010
203030
7
7
11
123
4
56
20 10
20
1010 10107.5
7.5
9
10
U2DLP2P0.book Page 30 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-31
6
PAU34242
Substituição da lâmpada do farol
dianteiro
Este modelo está equipado com lâmpadas
do farol dianteiro de halogéneo. Se uma
lâmpada do farol dianteiro se queimar, so-
licite a um concessionário Yamaha que a
substitua e, se necessário, ajuste o feixe do
farol.
PAUM3680
Mínimos
Este veículo está equipado com dois míni-
mos. Consoante o modelo, os mínimos po-
dem ser do tipo lâmpada ou do tipo LED.
Se a luz dos mínimos não acender, solicite
a um concessionário Yamaha que verifique
o circuito eléctrico e que substitua a lâmpa-
da, se necessário.
U2DLP2P0.book Page 31 Friday, July 3, 2015 3:40 PM

Manutenção periódica e ajustes
6-32
6
PAU24182
Luz do travão/farolim traseiro
Este modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU39881
Sinal de mudança de direcção
dianteiro
Se uma lâmpada do sinal de mudança de
direcção dianteiro não se acender, solicite
a um concessionário Yamaha que verifique
o respectivo circuito eléctrico ou que subs-
titua a lâmpada.
U2DLP2P0.book Page 32 Friday, July 3, 2015 3:40 PM
