Entretien périodique et réglage
7-18
7
11. Reposer les bouchons en caout-
chouc.
Nettoyage de l’élément d u filtre à air du
boîtier de la courroie trapézoï dale
1. Dresser le véhicule sur sa béquille centrale.
2. Retirer le couvercle du boîtier de filtre à air. (Voir la section précédente.)
3. Retirer les vis du couvercle du boîtier
de courroie trapézoïdale. 4. Retirer les vis du boîtier de filtre à air.
5. Soulever légèrement
le boîtier de filtre
à air, déposer de son support le fil du
capteur de roue arrière, puis déposer
le couvercle du boîtier de courroie tra-
pézoïdale. 6. Déposer les boulons afin de retirer le
couvercle du filtre à air du boîtier de la

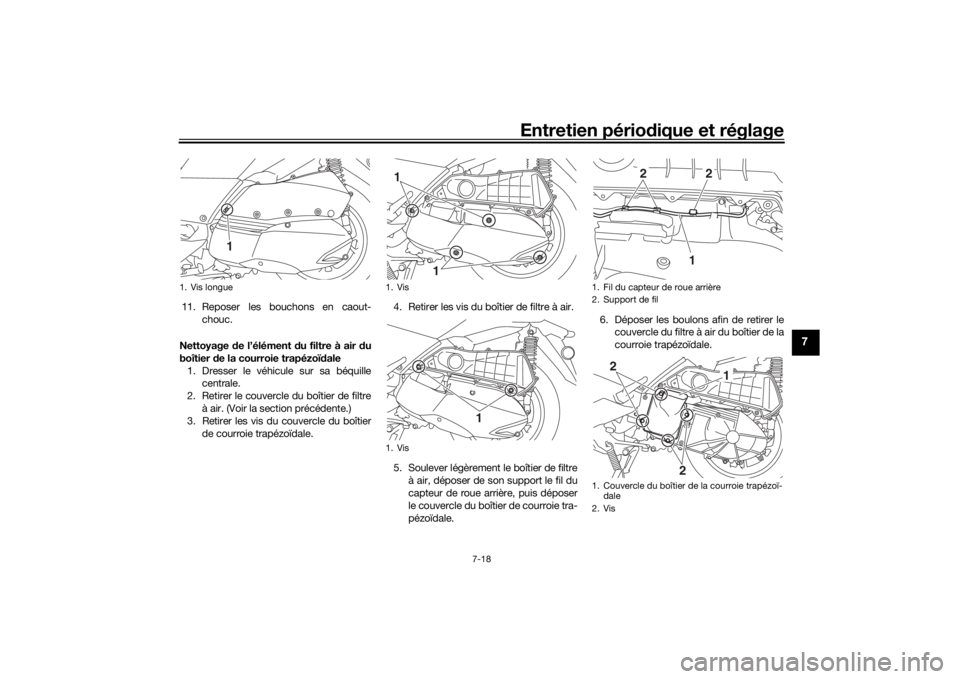

courroie trapézoïdale.1. Vis longue
1
1. Vis
1. Vis
1
1
1
1. Fil du capteur de roue arrière
2. Support de fil
1. Couvercle du boîtier de la courroie trapézoï-
dale
2. Vis
1
2
2
1
2
2
UBBAF0F0.book Page 18 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-19
7
7. Déposer l’élément de filtre à air, puis
éliminer la crasse à l’air comprimé du
côté propre comme illustré.
8. Contrôler l’état de l’élément de filtre à air du boîtier de la courroie trapézoï-
dale et le remplacer si nécessaire. 9. Loger l’élément dans le boîtier de la
courroie trapézoïdale.
10. Reposer le couvercle du filtre à air du boîtier de la courroie trapézoïdale à
l’aide des vis.
11. Reposer sur son support le fil du cap- teur de roue arrière au niveau de l’ad-
hésif blanc présent sur le fil comme il-
lustré.
12. Remettre en place les boulons du boî- tier de filtre à air, puis les serrer au
couple spécifié. 13. Reposer le couvercle du boîtier de la
courroie trapézoïdale et le fixer à l’aide
des vis.
14. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de

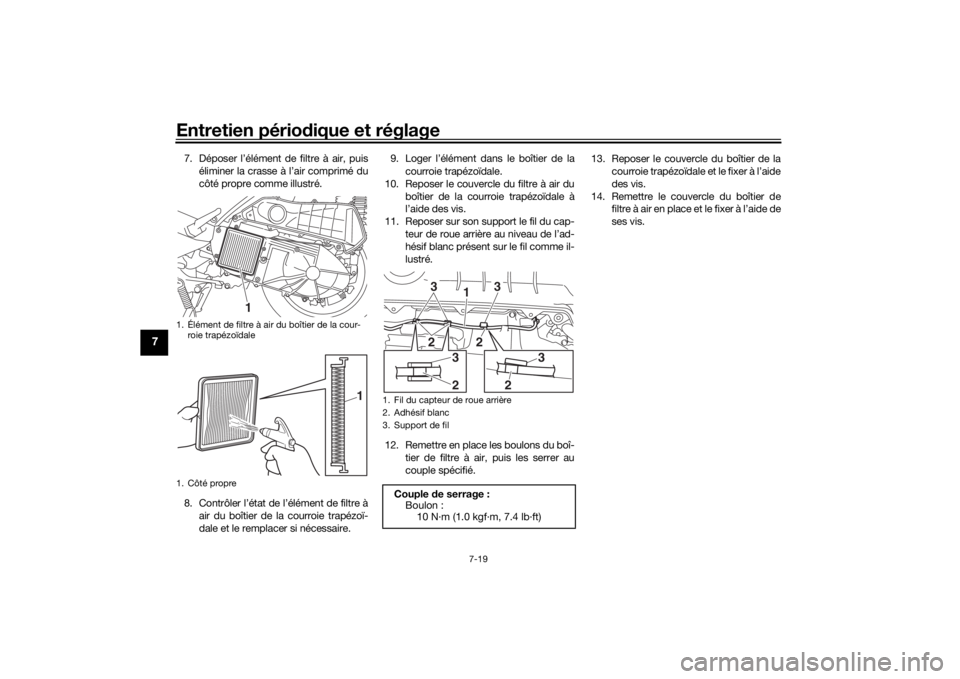

ses vis.1. Élément de filtre à air du boîtier de la cour-roie trapézoïdale
1. Côté propre
1
1
1. Fil du capteur de roue arrière
2. Adhésif blanc
3. Support de filCouple de serrage :
Boulon : 10 N·m (1.0 kgf·m, 7.4 lb·ft)
13
3
2
2
3
2
2
3
UBBAF0F0.book Page 19 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-20
7
FAU21386
Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cet
entretien.
FAU69761
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.

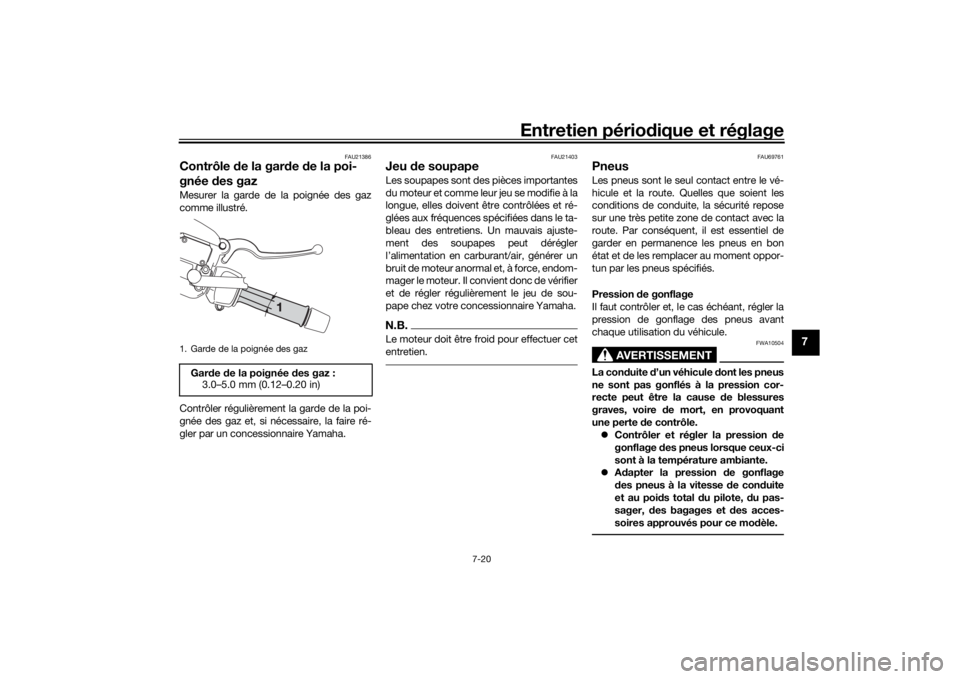

1. Garde de la poignée des gazGar de de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
UBBAF0F0.book Page 20 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-21
7
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la sculpture de pneu présente des lignes
transversales (profondeur de sculpture mi-
nimale), si un clou ou des éclats de verre
sont incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immédiate-
ment le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Pression
de gonflage à froi d:
1 personne :
Avant :200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
225 kPa (2.25 kgf/cm2, 33 psi)
2 personnes : Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière : 225 kPa (2.25 kgf/cm2, 33 psi)
Charge maximale : Vé h i c u l e :161 kg (355 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.

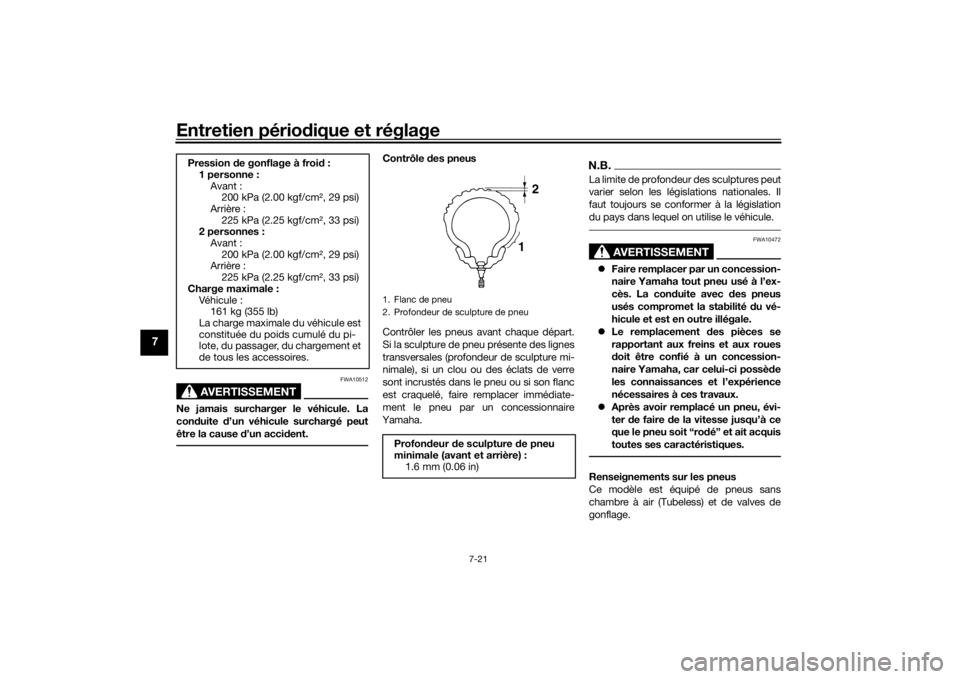

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture d e pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1 2
UBBAF0F0.book Page 21 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-22
7
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU50861
Réglage de la gar de des leviers
d e frein avant et arrièreAvant
Arrière
Pneu avant : Taille :120/70-15 M/C 56S
Fabricant/modèle :
MICHELIN/CITY GRIP 2
Pneu arrière : Taille :
140/70-14 M/C 68S

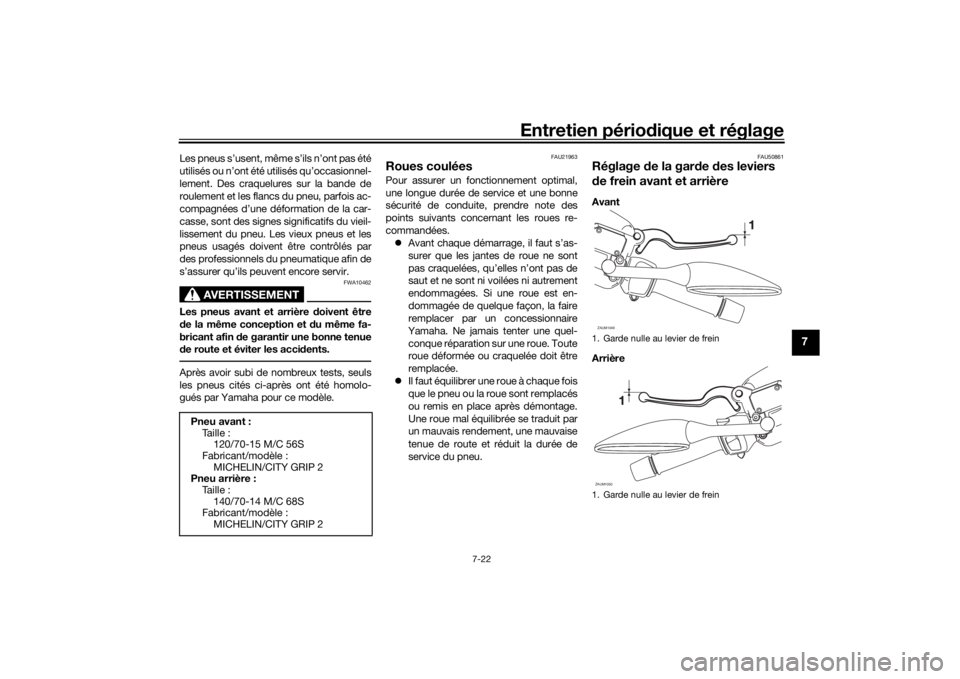

Fabricant/modèle : MICHELIN/CITY GRIP 21. Garde nulle au levier de frein
1. Garde nulle au levier de freinZAUM1049ZAUM1050
UBBAF0F0.book Page 22 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-23
7
La garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le cas,
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d ’air dans le circuit hy draulique ré duit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un acci dent.
FAU22312
Contrôle des plaquettes de frein
avant et arrièreFrein avant
Frein arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Chaque plaquette de
frein est munie d’un ergot d’indication
d’usure. Les ergots permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure de plaquette
en vérifiant la position de l’ergot tout en ac-
tionnant le frein. Si une plaquette de frein
est usée au point que l’ergot touche
presque le disque de frein, faire remplacer
la paire de plaquettes par un concession-
naire Yamaha.1. Ergot d’indication d’usure de plaquette de
frein
1. Ergot d’indication d’usure de plaquette de frein
1
1
UBBAF0F0.book Page 23 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-24
7
FAU40262
Contrôle du niveau du liqui de de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.

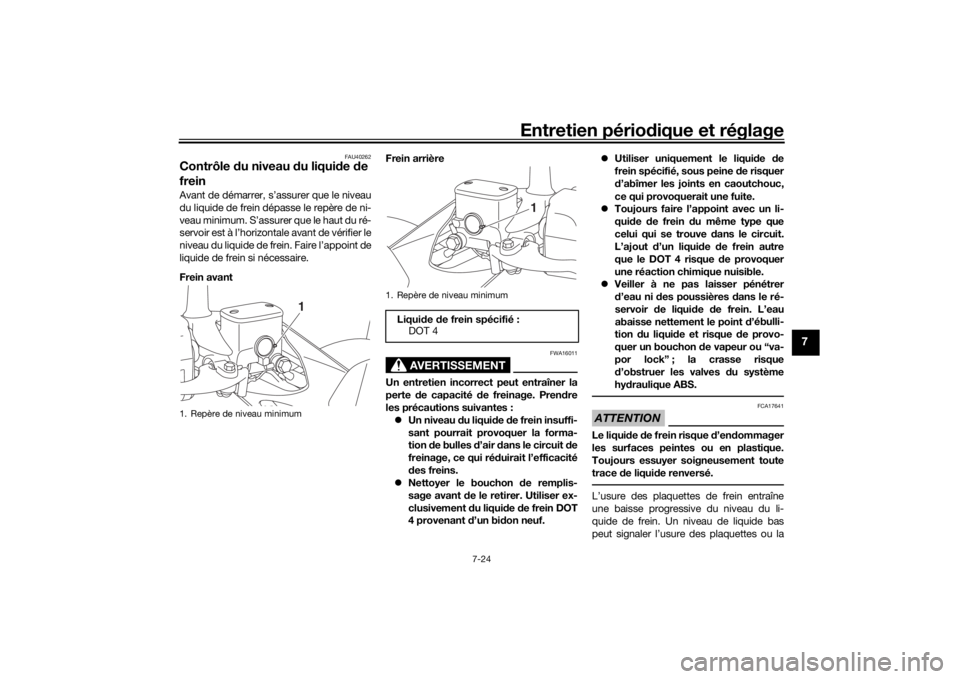

Frein avant Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant d e le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d ’un bidon neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni d es poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’
ébulli-
tion du liqui de et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
1. Repère de niveau minimum
1
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
1
UBBAF0F0.book Page 24 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-25
7
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22734
Changement du liqui de de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
 Joints de frein : tous les 2 ans
 Durites de frein : tous les 4 ans
FAUU0311
Contrôle de la courroie trapézoï-
d aleFaire contrôler et remplacer la courroie tra-
pézoïdale par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
UBBAF0F0.book Page 25 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-26
7
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble d es gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’em-
pêche pas parfaitement la pénétration
d’eau, même lorsqu’il est monté correcte-
ment. Il convient donc de veiller à ne pas
verser directement de l’eau sur le cache ou
le câble lors du lavage du véhicule. En cas
d’encrassement, essuyer le câble ou le
cache avec un chiffon humide.
FAU23173
Lubrification d es leviers de frein
avant et arrièreLevier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Lubrifiant recomman
dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBBAF0F0.book Page 26 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-27
7
FAU23215

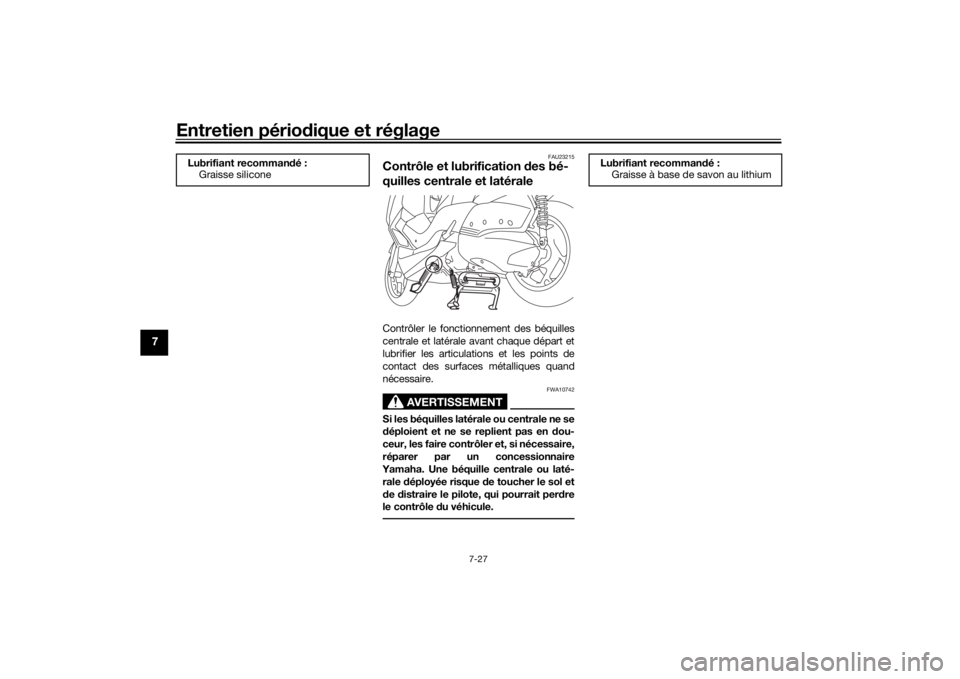

Contrôle et lubrification des bé-
quilles centrale et latéraleContrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand
nécessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
d éploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
Lubrifiant recomman dé:
Graisse silicone
Lubrifiant recommand é:
Graisse à base de savon au lithium
UBBAF0F0.book Page 27 Thursday, September 17, 2020 8:45 AM
