Commandes et instruments
4-15
4
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test d’au-
todiagnostic à chaque fois que le vé-
hicule est démarré et que sa vitesse
atteint 10 km/h (6 mi/h) ou plus. Du-
rant ce test, un claquement est au-
dible et une vibration est ressentie au
niveau des leviers de frein dès qu’ils
sont actionnés. Ces phénomènes
n’indiquent pas une défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; d ans le cas
contraire, l’ABS subira des dysfonction-
nements.
FAU78611
Système de régulation antipati-
nageLe système de régulation antipatinage
(TCS) permet de contrôler le patinage de
roue lors d’accélérations sur des chaus-
sées glissantes, telles les routes non-gou-
dronnées ou mouillées. Si les capteurs dé-
tectent que la roue arrière commence à
patiner (rotation incontrôlée), le système de
régulation antipatinage entre en action et
contrôle la puissance du moteur jusqu’à la
normalisation de la motricité.
Une fois que le système de régulation anti-
patinage a été activé, le témoin “ ” cli-
gnote. Des changements peuvent être no-
tés au niveau des réactions du moteur ou
du bruit d’échappement.
AVERTISSEMENT
FWA18860
Le système d e régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte de
motricité lors d e la conduite à des vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle
d ’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec tout autre
véhicule, faire preuve de pru dence à

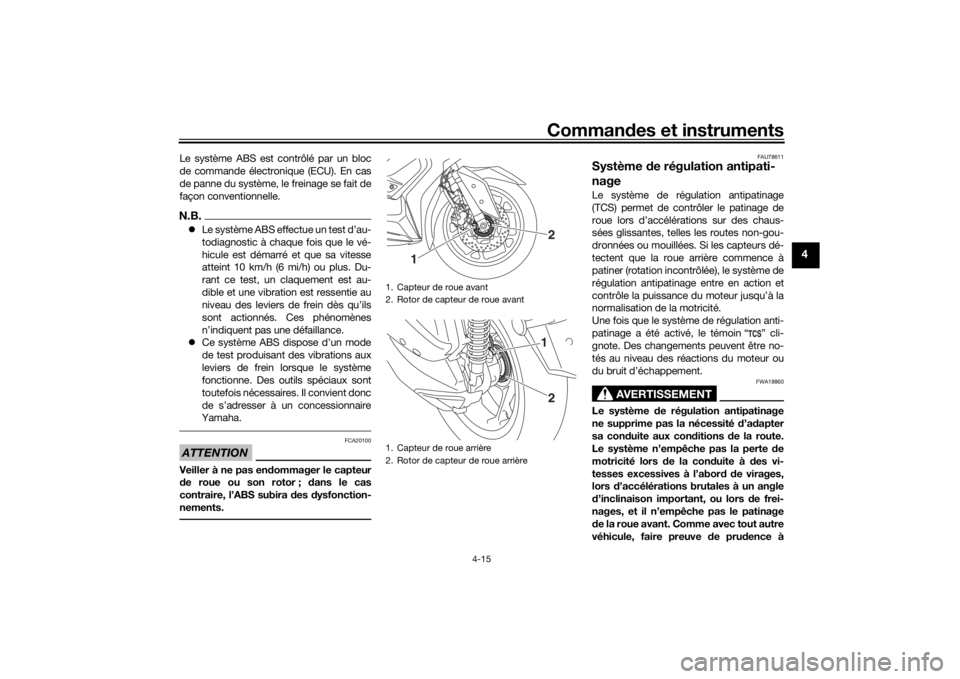

1. Capteur de roue avant
2. Rotor de capteur de roue avant
1. Capteur de roue arrière
2. Rotor de capteur de roue arrière
2
1
21
UBBAF0F0.book Page 15 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-16
4
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.Activation du système d e régulation an-
tipatinage
Une fois que le contact est mis, la régula-
tion antipatinage est automatiquement ac-
tivée.
Pour désactiver le système de régulation
antipatinage, utiliser le contacteur “INFO”
pour remplacer l’écran d’informations par
l’afficheur du système de régulation antipa-
tinage. Puis, appuyer pendant trois se- condes sur le contacteur “INFO”. “TC-
SOFF” s’affiche, et le témoin “TCS”
s’allume.
N.B.Désactiver le système de régulation antipa-
tinage en cas d’embourbement, d’enlise-
ment, etc., afin de faciliter le dégagement
de la roue arrière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 7-20.) Le montage
de
pneus de taille d ifférente empêcherait le
contrôle ad équat du patinage.
Réactivation du système d e régulation
antipatinage
Le système de régulation antipatinage se
désactive automatiquement dans certaines
conditions ; par exemple, lorsqu’une panne
de capteur est détectée, ou lorsqu’une
seule roue peut tourner pendant plus de
quelques secondes. Le cas échéant, le
témoin “ ” s’allume, et le témoin
d’alerte “ ” peut éventuellement s’allu-
mer également.N.B.Lorsque le véhicule repose sur la béquille
centrale, ne pas faire tourner le moteur
pendant une période prolongée. Dans le

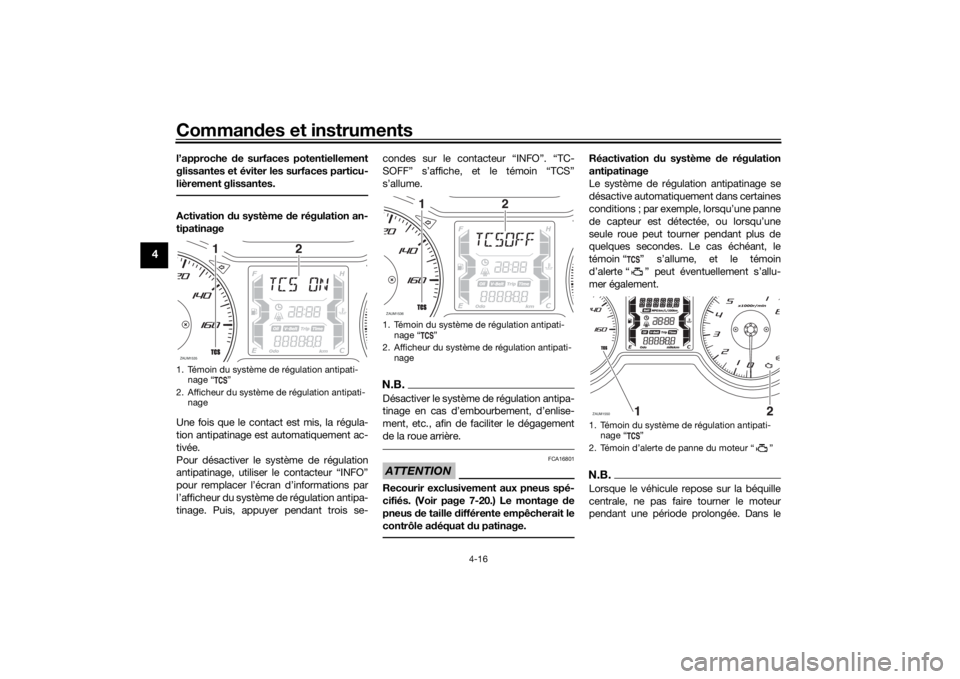

1. Témoin du système de régulation antipati- nage “ ”
2. Afficheur du système de régulation antipati- nageZAUM1535
1
2
1. Témoin du système de régulation antipati-nage “ ”
2. Afficheur du système de régulation antipati- nageZAUM1536
1
2
1. Témoin du système de régulation antipati-nage “ ”
2. Témoin d’alerte de panne du moteur “ ”ZAUM1550
UBBAF0F0.book Page 16 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-17
4
cas contraire, le système de régulation an-
tipatinage se désactive automatiquement
et doit être réinitialisé.Si le système de régulation antipatinage se
désactive automatiquement, essayer de le
réinitialiser comme suit.
1. Arrêter le véhicule et couper le contact.
2. Attendre quelques secondes, puis re-
mettre le contact.
3. Le témoin “ ” doit s’éteindre et le système doit être activé.N.B.Si le témoin “ ” reste allumé après la
réactivation, il reste possible d’utiliser le vé-
hicule, mais il faut le faire contrôler par un
concessionnaire Yamaha dès que pos-
sible.4. Faire contrôler le véhicule par unconcessionnaire Yamaha et désacti-
ver le témoin d’alerte “ ”.
FAU78502
Bouchon du réservoir de carbu-
rantRetrait du bouchon du réservoir de car-
burant 1. Tourner le contacteur à clé vers “ ” pour ouvrir le couvercle du bouchon
du réservoir de carburant.
2. Tourner le bouchon du réservoir de carburant dans le sens inverse des ai-
guilles d’une montre jusqu’à ce que le
repère de déblocage “ ” s’aligne
sur “ ”, puis retirer le bouchon. Mise en place d
u bouchon du réservoir
d e carburant
1. Insérer le bouchon du réservoir de carburant sur l’ouverture du réservoir
et le tourner dans le sens des aiguilles
d’une montre jusqu’à ce que le repère

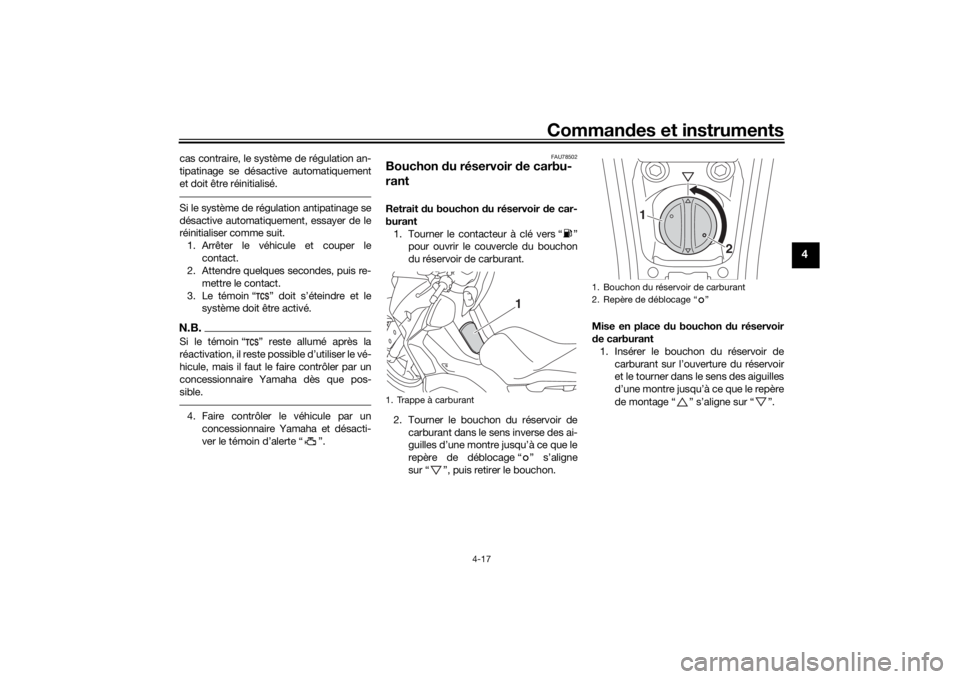

de montage “ ” s’aligne sur “ ”.1. Trappe à carburant
1
1. Bouchon du réservoir de carburant
2. Repère de déblocage “ ”
1
2
UBBAF0F0.book Page 17 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-18
4
2. Refermer la trappe à carburant.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d ’incen-
d ie.
FAU13213
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon
propre, sec et d oux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou

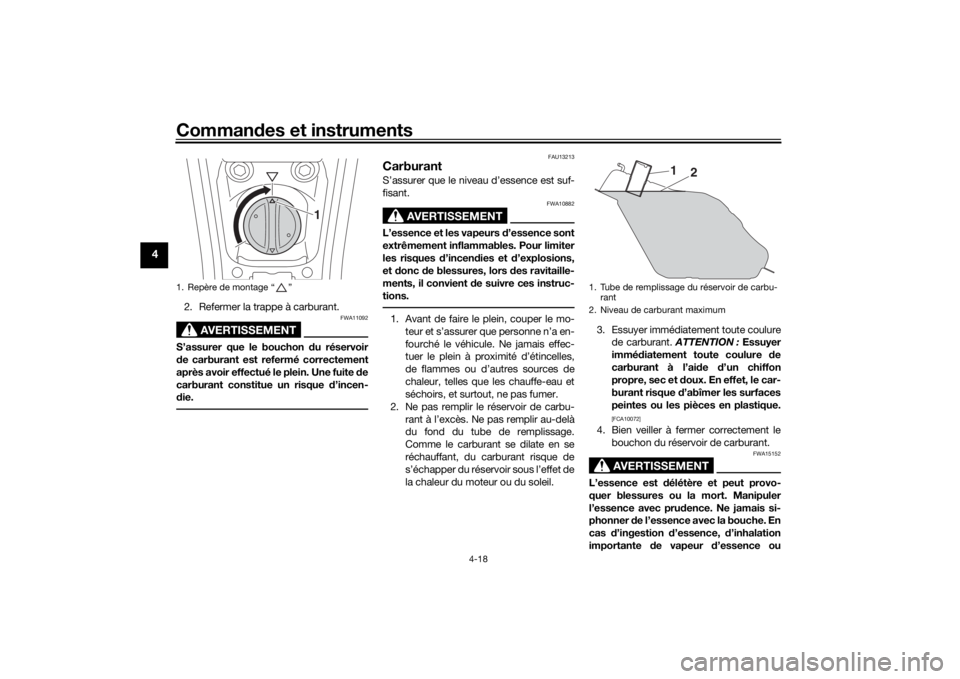

1. Repère de montage “ ”
1
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1 2
UBBAF0F0.book Page 18 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-19
4
d’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU86072
Ce moteur Yamaha fonctionne avec de
l’essence sans plomb ayant un indice d’oc-
tane recherche égal ou supérieur à 95. Si
des cognements ou cliquetis surviennent,
utiliser une essence de marque différente
ou ayant un indice d’octane supérieur.
N.B. Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que l’embout du tuyau de la
pompe à essence présente le même
repère d’identification du carburant.Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : le carburant à l’éthanol et le carbu-
rant au méthanol. Le carburant à l’éthanol
peut être utilisé lorsque la concentration en
éthanol ne dépasse pas 10 % (E10).
Yamaha déconseille l’utilisation de carbu-
rant au méthanol. En effet, celui-ci risque
d’endommager le système d’alimentation
en carburant ou de modifier le comporte-
ment du véhicule.
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Carburant recomman dé:
Essence sans plomb (E10 accep-
table)
In dice d’octane (RON) :
95
Capacité du réservoir de carburant :
13 L (3.4 US gal, 2.9 Imp.gal)
Réserve du réservoir de carburant :
2.4 L (0.63 US gal, 0.53 Imp.gal)
E5
E10
UBBAF0F0.book Page 19 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-20
4
FAU58301
Durite d e trop-plein du réservoir
d e carburantAvant d’utiliser le véhicule :
 S’assurer que la durite de trop-plein
du réservoir de carburant est bran-
chée et acheminée correctement.
 S’assurer que la durite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que la durite de trop-plein
n’est pas obstruée et, si nécessaire, la
nettoyer.
FAU13435
Pot catalytiqueLe système d’échappement contient un ou
plusieurs pots catalytiques destinés à ré-
duire les émissions d’échappement no-
cives.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation d e
chaleur.
FAU78514
Compartiments de rangementCe modèle est équipé de 3 compartiments
de rangement. Les compartiments de ran-
gement avant et le compartiment de range-
ment arrière se trouvent aux endroits illus-
trés.

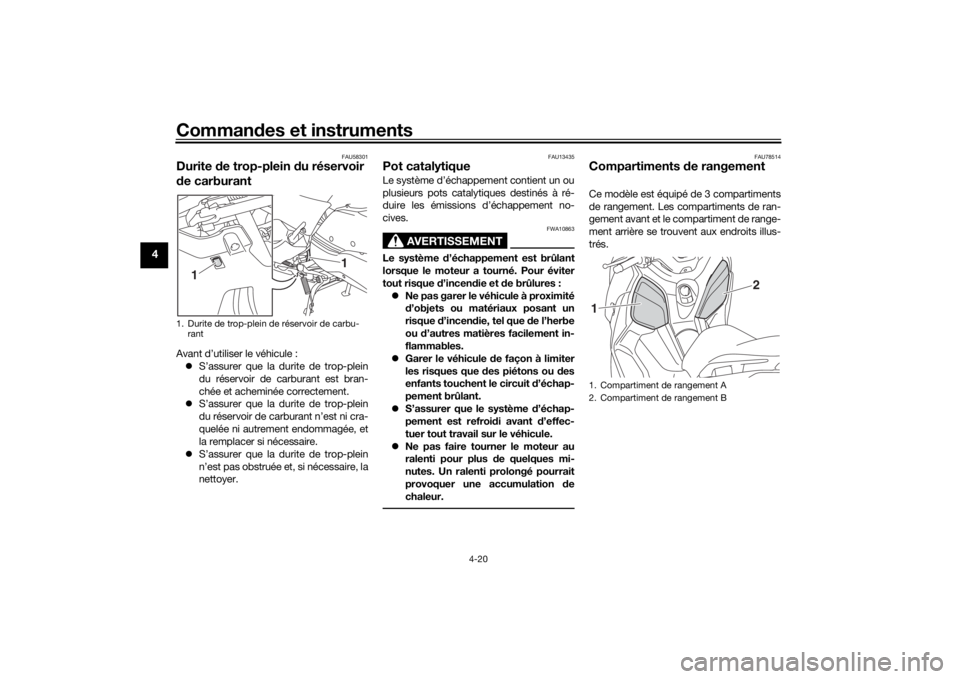

1. Durite de trop-plein de réservoir de carbu-
rant
1
1
1. Compartiment de rangement A
2. Compartiment de rangement B
2
1
UBBAF0F0.book Page 20 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-21
4

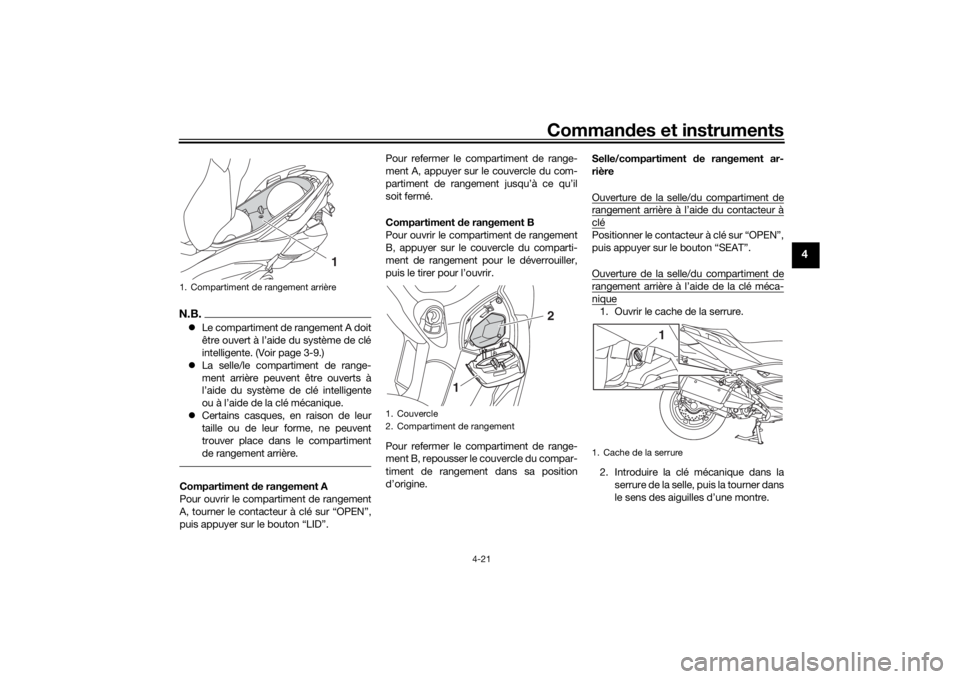

N.B. Le compartiment de rangement A doit
être ouvert à l’aide du système de clé
intelligente. (Voir page 3-9.)
 La selle/le compartiment de range-
ment arrière peuvent être ouverts à
l’aide du système de clé intelligente
ou à l’aide de la clé mécanique.
 Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment
de rangement arrière.Compartiment de rangement A
Pour ouvrir le compartiment de rangement
A, tourner le contacteur à clé sur “OPEN”,
puis appuyer sur le bouton “LID”. Pour refermer le compartiment de range-
ment A, appuyer sur le couvercle du com-
partiment de rangement jusqu’à ce qu’il
soit fermé.
Compartiment
de rangement B
Pour ouvrir le compartiment de rangement
B, appuyer sur le couvercle du comparti-
ment de rangement pour le déverrouiller,
puis le tirer pour l’ouvrir.
Pour refermer le compartiment de range-
ment B, repousser le couvercle du compar-
timent de rangement dans sa position
d’origine. Selle/compartiment
de rangement ar-
rière
Ouverture de la selle/du compartiment de
rangement arrière à l’aide du contacteur àcléPositionner le contacteur à clé sur “OPEN”,
puis appuyer sur le bouton “SEAT”.
Ouverture de la selle/du compartiment derangement arrière à l’aide de la clé méca-nique1. Ouvrir le cache de la serrure.
2. Introduire la clé mécanique dans la serrure de la selle, puis la tourner dans
le sens des aiguilles d’une montre.
1. Compartiment de rangement arrière
1
1. Couvercle
2. Compartiment de rangement
1 2
1. Cache de la serrure
1
UBBAF0F0.book Page 21 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-22
4

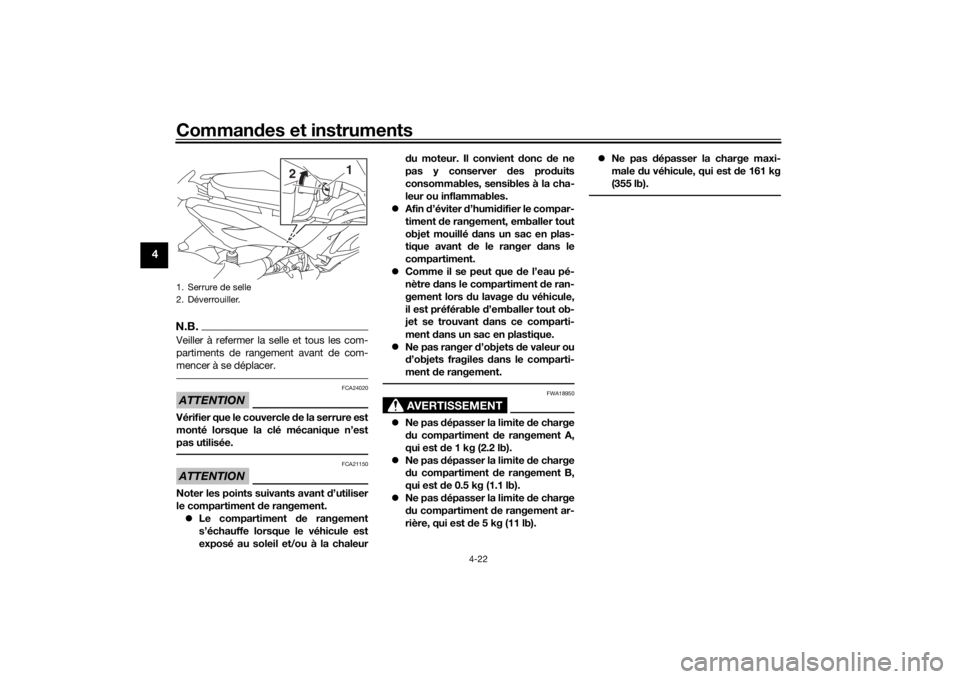

N.B.Veiller à refermer la selle et tous les com-
partiments de rangement avant de com-
mencer à se déplacer.ATTENTION
FCA24020
Vérifier que le couvercle de la serrure est
monté lorsque la clé mécanique n’est
pas utilisée.ATTENTION
FCA21150
Noter les points suivants avant d’utiliser
le compartiment de rangement.
 Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil et/ou à la chaleur d
u moteur. Il convient d onc de ne
pas y conserver des pro duits
consommables, sensibles à la cha-
leur ou inflammables.
 Afin d’éviter d’humi difier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plas-
tique avant de le ranger dans le
compartiment.
 Comme il se peut que de l’eau pé-
nètre dans le compartiment de ran-
gement lors d u lavage du véhicule,
il est préférable d’emballer tout ob-
jet se trouvant dans ce comparti-
ment dans un sac en plastique.
 Ne pas ranger d’objets de valeur ou
d ’objets fragiles dans le comparti-
ment de rangement.
AVERTISSEMENT
FWA18950
 Ne pas d épasser la limite de charge
d u compartiment d e rangement A,
qui est d e 1 kg (2.2 lb).
 Ne pas d épasser la limite de charge
d u compartiment de rangement B,
qui est d e 0.5 kg (1.1 lb).
 Ne pas d épasser la limite de charge
d u compartiment de rangement ar-
rière, qui est d e 5 kg (11 lb). 
Ne pas d épasser la charge maxi-
male du véhicule, qui est de 161 kg
(355 lb).
1. Serrure de selle
2. Déverrouiller.
1
2
UBBAF0F0.book Page 22 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-23
4
FAU78521
Pare-briseLe pilote peut régler la hauteur du pare-
brise sur deux positions en fonction de ses
préférences.
Réglage de la hauteur du pare-brise à la
position haute 1. Retirer les caches d’accès des bou- lons après avoir retiré les rivets dé-
montables. 2. Déposer le pare-brise après avoir re-
tiré ses boulons.
3. Retirer les boulons, puis poser les boulons dans la position souhaitée. 4. Monter le pare-brise dans la position
haute à l’aide des boulons, puis serrer
les boulons au couple spécifié.
AVERTISSEMENT ! Un pare-brise
mal monté pourrait provoquer un
acci dent. Bien veiller à serrer ses
vis au couple spécifié.
[FWA15511]
1. Pare-brise
1
1. Rivet démontable
2. Couvercle d’accès aux boulons
1. Vis2
1
1
1
1. Vis
1. Vis
1
1
1
1
UBBAF0F0.book Page 23 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-24
4

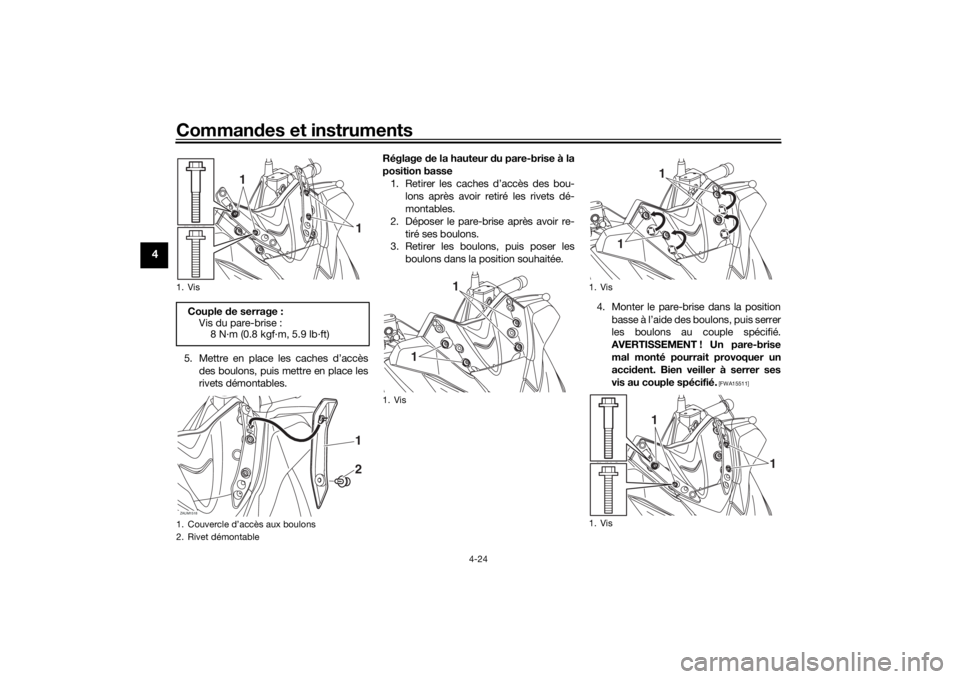

5. Mettre en place les caches d’accès
des boulons, puis mettre en place les
rivets démontables. Réglage
de la hauteur du pare-brise à la
position basse 1. Retirer les caches d’accès des bou- lons après avoir retiré les rivets dé-
montables.
2. Déposer le pare-brise après avoir re- tiré ses boulons.
3. Retirer les boulons, puis poser les
boulons dans la position souhaitée.
4. Monter le pare-brise dans la positionbasse à l’aide des boulons, puis serrer
les boulons au couple spécifié.
AVERTISSEMENT ! Un pare-brise
mal monté pourrait provoquer un
acci dent. Bien veiller à serrer ses
vis au couple spécifié.
[FWA15511]
1. VisCouple de serrage :
Vis du pare-brise : 8 N·m (0.8 kgf·m, 5.9 lb·ft)1. Couvercle d’accès aux boulons
2. Rivet démontable
1
1
ZAUM1518
12
1. Vis
1
1
1. Vis
1. Vis
1
1
1
1
UBBAF0F0.book Page 24 Thursday, September 17, 2020 8:45 AM
