Smart-sleutelsysteem
3-8
3
DAU76893

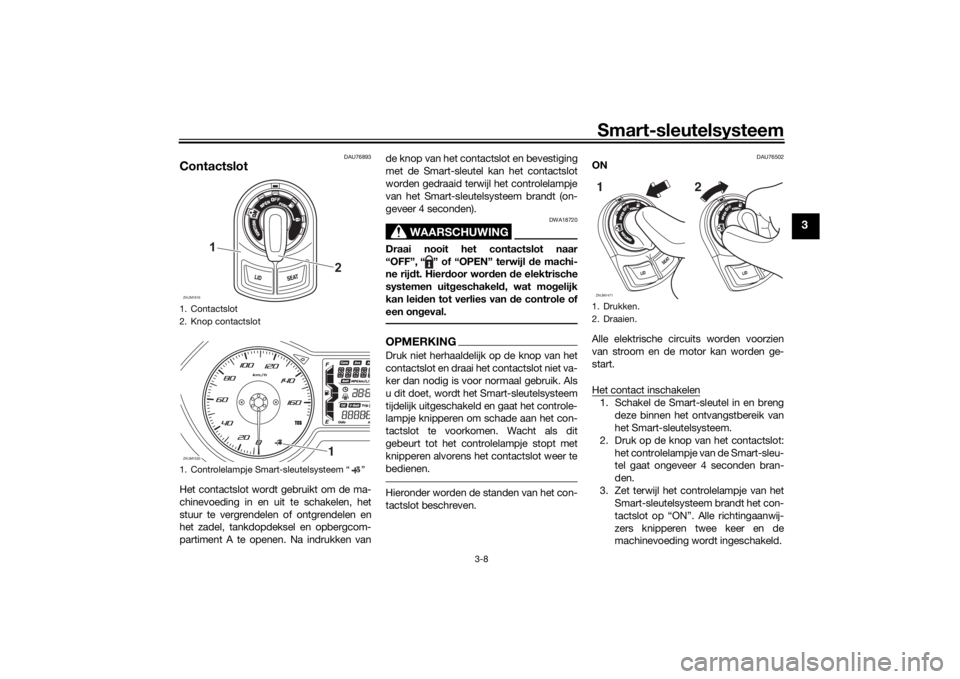

ContactslotHet contactslot wordt gebruikt om de ma-
chinevoeding in en uit te schakelen, het
stuur te vergrendelen of ontgrendelen en
het zadel, tankdopdeksel en opbergcom-
partiment A te openen. Na indrukken vande knop van het contactslot en bevestiging
met de Smart-sleutel kan het contactslot
worden gedraaid terwijl het controlelampje
van het Smart-sleutelsysteem brandt (on-
geveer 4 seconden).
WAARSCHUWING
DWA18720
Draai nooit het contactslot naar
“OFF”, “ ” of “OPEN” terwijl
de machi-
ne rij dt. Hier door wor den de elektrische
systemen uit geschakel d, wat mo gelijk
kan lei den tot verlies van d e controle of
een on geval.OPMERKINGDruk niet herhaaldelijk op de knop van het
contactslot en draai het contactslot niet va-
ker dan nodig is voor normaal gebruik. Als
u dit doet, wordt het Smart-sleutelsysteem
tijdelijk uitgeschakeld en gaat het controle-
lampje knipperen om schade aan het con-
tactslot te voorkomen. Wacht als dit
gebeurt tot het controlelampje stopt met
knipperen alvorens het contactslot weer te
bedienen.Hieronder worden de standen van het con-
tactslot beschreven.
DAU76502
ON
Alle elektrische circuits worden voorzien
van stroom en de motor kan worden ge-
start.
Het contact inschakelen1. Schakel de Smart-sleutel in en breng
deze binnen het ontvangstbereik van
het Smart-sleutelsysteem.
2. Druk op de knop van het contactslot: het controlelampje van de Smart-sleu-
tel gaat ongeveer 4 seconden bran-
den.
3. Zet terwijl het cont rolelampje van het
Smart-sleutelsysteem brandt het con-
tactslot op “ON”. Alle richtingaanwij-
zers knipperen twee keer en de
machinevoeding wordt ingeschakeld.
1. Contactslot
2. Knop contactslot
1. Controlelampje Smart-sleutelsysteem “ ”ZAUM1816
2
1
ZAUM1530
1
1. Drukken.
2. Draaien.ZAUM14711 2
UBBAD1D0.book Page 8 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-5
4
5. Houd de schakelaar “TRIP” drie se-
conden ingedrukt en laat deze vervol-
gens los. De minutenaanduiding
begint te knipperen.
6. Gebruik de schakelaar “TRIP” om de
minuten in te stellen.
7. Houd de schakelaar “TRIP” drie se- conden ingedrukt en laat deze vervol-
gens los om de klok te starten.

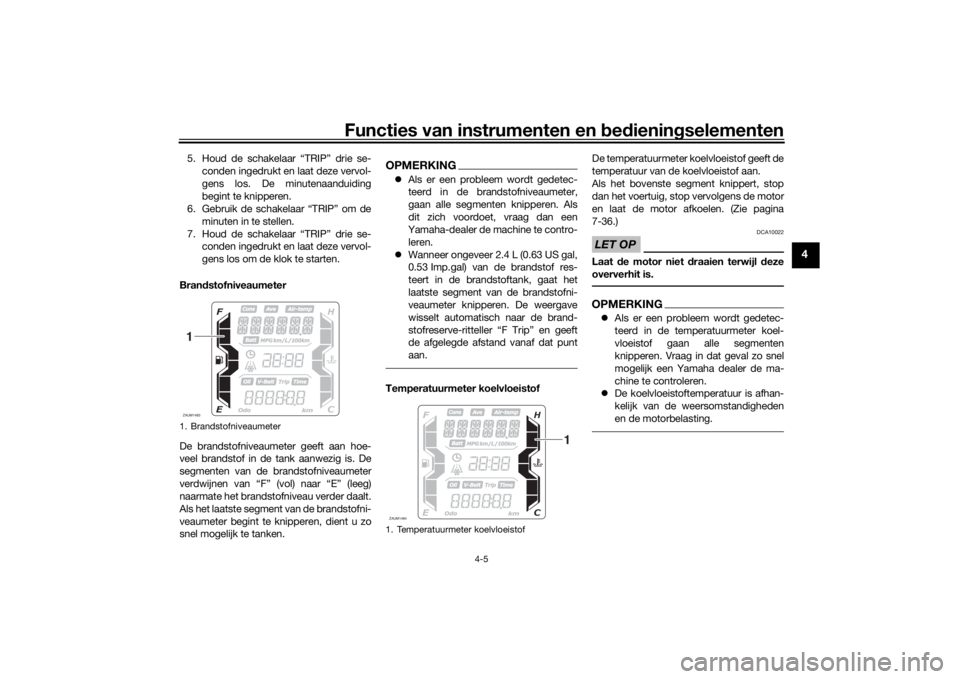

Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
segmenten van de brandstofniveaumeter
verdwijnen van “F” (vol) naar “E” (leeg)
naarmate het brandstofniveau verder daalt.
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, dient u zo
snel mogelijk te tanken.
OPMERKING Als er een probleem wordt gedetec-
teerd in de brandstofniveaumeter,
gaan alle segmenten knipperen. Als
dit zich voordoet, vraag dan een
Yamaha-dealer de machine te contro-
leren.
 Wanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof res-
teert in de brandstoftank, gaat het
laatste segment van de brandstofni-
veaumeter knipperen. De weergave
wisselt automatisch naar de brand-
stofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt
aan.Temperatuurmeter koelvloeistof De temperatuurmeter koelvloeistof geeft de
temperatuur van de koelvloeistof aan.
Als het bovenste segment knippert, stop
dan het voertuig, stop vervolgens de motor
en laat de motor afkoelen. (Zie pagina
7-36.)
LET OP
DCA10022
Laat
de motor niet draaien terwijl d eze
oververhit is.OPMERKING Als er een probleem wordt gedetec-
teerd in de temperatuurmeter koel-
vloeistof gaan alle segmenten
knipperen. Vraag in dat geval zo snel
mogelijk een Yamaha dealer de ma-
chine te controleren.
 De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
1. BrandstofniveaumeterZAUM14831
1. Temperatuurmeter koelvloeistofZAUM1484
1
UBBAD1D0.book Page 5 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-12
4
vervangen en vervolgens de indicator V-
snaarvervanging en ritteller voor V-snaar-
vervanging terugstellen.
Bij twee of meer waarschuwingen worden
de waarschuwingsberichten in de onder-
staande volgorde weergegeven:
L FUEL  H TEMP  ICE  OIL SERV 
VBELT SERV  L FUEL
DAU1234R

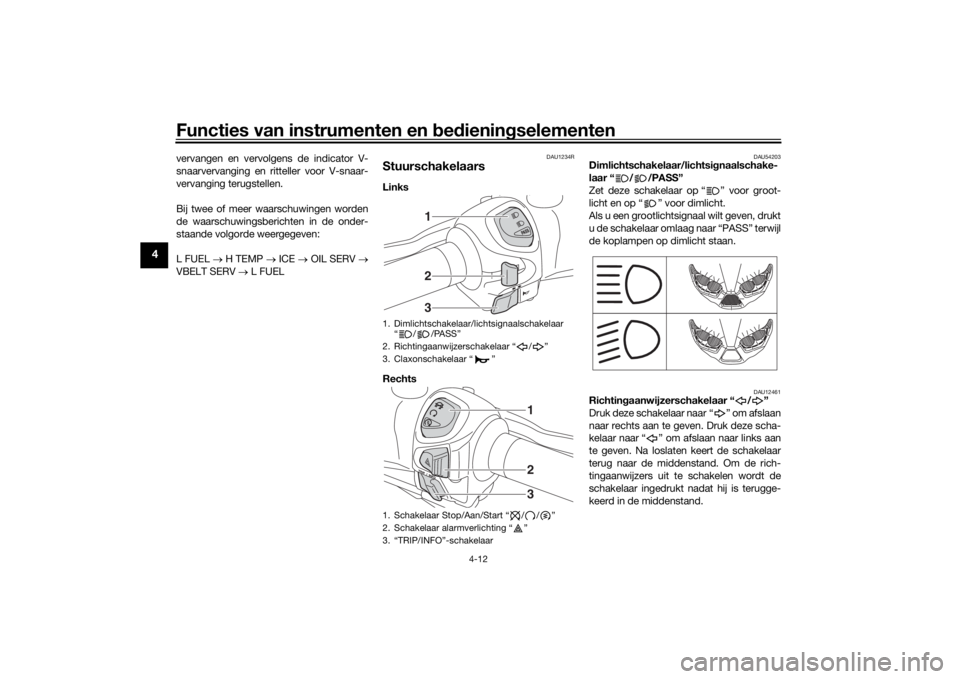

StuurschakelaarsLinks
Rechts
DAU54203
Dimlichtschakelaar/lichtsi gnaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u de schakelaar omlaag naar “PASS” terwijl
de koplampen op dimlicht staan.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
1. Dimlichtschakelaar/lichtsignaalschakelaar “ / /PASS”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1. Schakelaar Stop/Aan/Start “ / / ”
2. Schakelaar alarmverlichting “ ”
3. “TRIP/INFO”-schakelaar
123
123
UBBAD1D0.book Page 12 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-13
4
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54213
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 6-2 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU78190
Schakelaar alarmverlichtin g“”
Met het contactslot in de stand “ON”
of “ ” kunt u met deze schakelaar de
alarmverlichting inschakelen (gelijktijdig
knipperen van alle richtingaanwijzers).
De alarmverlichting wo rdt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU78491

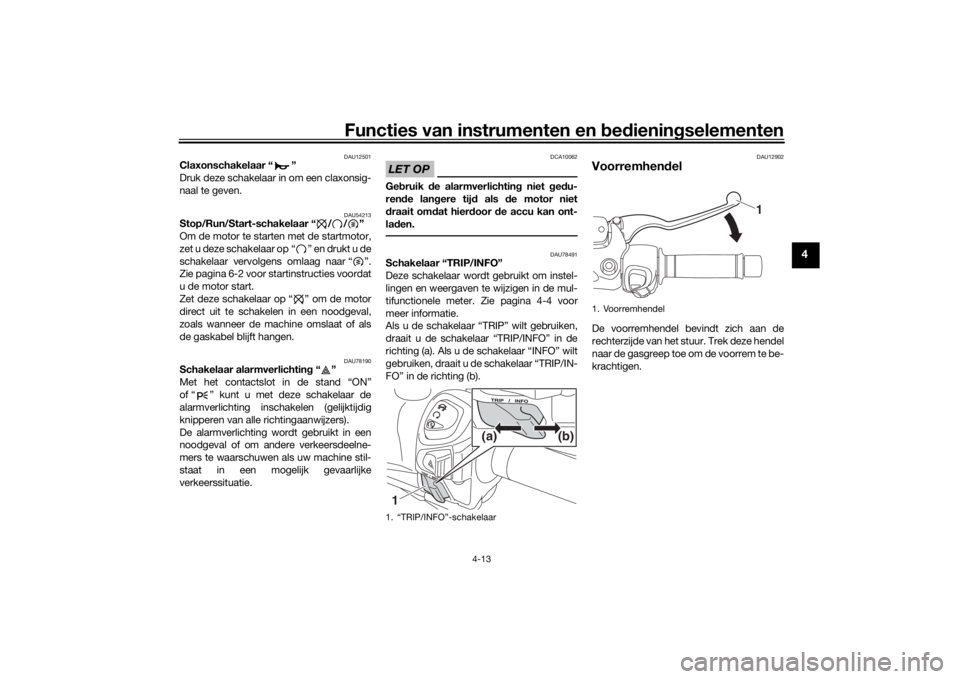

Schakelaar “TRIP/INFO”
Deze schakelaar wordt gebruikt om instel-
lingen en weergaven te wijzigen in de mul-
tifunctionele meter. Zie pagina 4-4 voor
meer informatie.
Als u de schakelaar “TRIP” wilt gebruiken,
draait u de schakelaar “TRIP/INFO” in de
richting (a). Als u de schakelaar “INFO” wilt
gebruiken, draait u de schakelaar “TRIP/IN-
FO” in de richting (b).
DAU12902
Voorremhen delDe voorremhendel bevindt zich aan de
rechterzijde van het stuur. Trek deze hendel
naar de gasgreep toe om de voorrem te be-
krachtigen.
1. “TRIP/INFO”-schakelaar1 (b)
(a)
1. Voorremhendel
1
UBBAD1D0.book Page 13 Tuesday, October 5, 2021 10:18 AM

Gebruik en belan grijke rij-informatie6-4
6

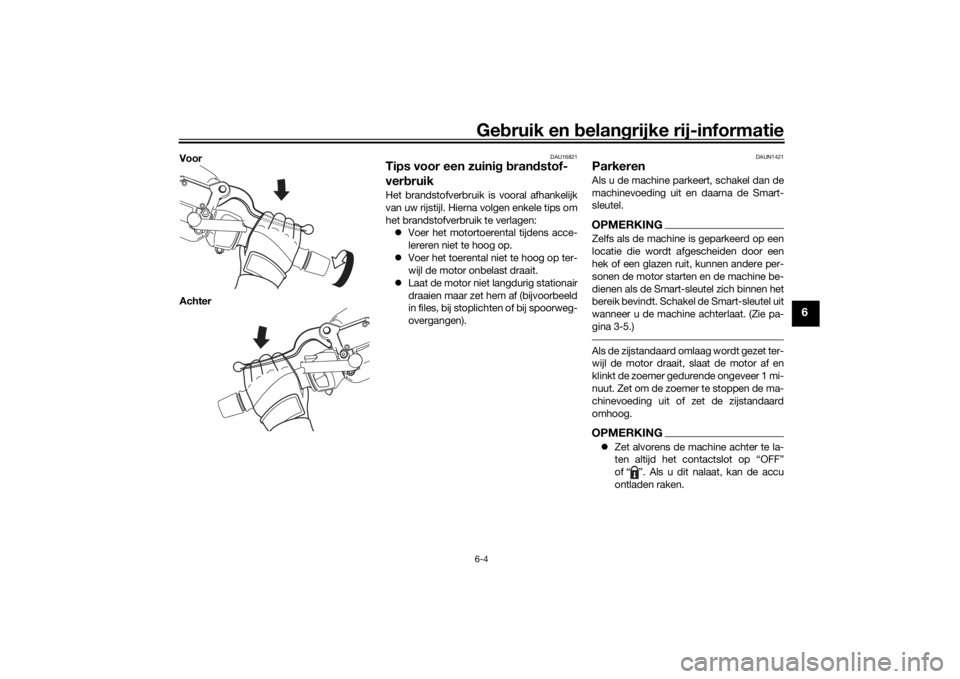

Voor
Achter
DAU16821
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAUN1421
ParkerenAls u de machine parkeert, schakel dan de
machinevoeding uit en daarna de Smart-
sleutel.OPMERKINGZelfs als de machine is geparkeerd op een
locatie die wordt afgescheiden door een
hek of een glazen ruit, kunnen andere per-
sonen de motor starten en de machine be-
dienen als de Smart-sleutel zich binnen het
bereik bevindt. Schakel de Smart-sleutel uit
wanneer u de machine achterlaat. (Zie pa-
gina 3-5.)Als de zijstandaard omlaag wordt gezet ter-
wijl de motor draait, slaat de motor af en
klinkt de zoemer gedurende ongeveer 1 mi-
nuut. Zet om de zoemer te stoppen de ma-
chinevoeding uit of zet de zijstandaard
omhoog.OPMERKINGZet alvorens de machine achter te la-
ten altijd het contactslot op “OFF”
of “ ”. Als u dit nalaat, kan de accu
ontladen raken.
UBBAD1D0.book Page 4 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-10
7
DAU36113

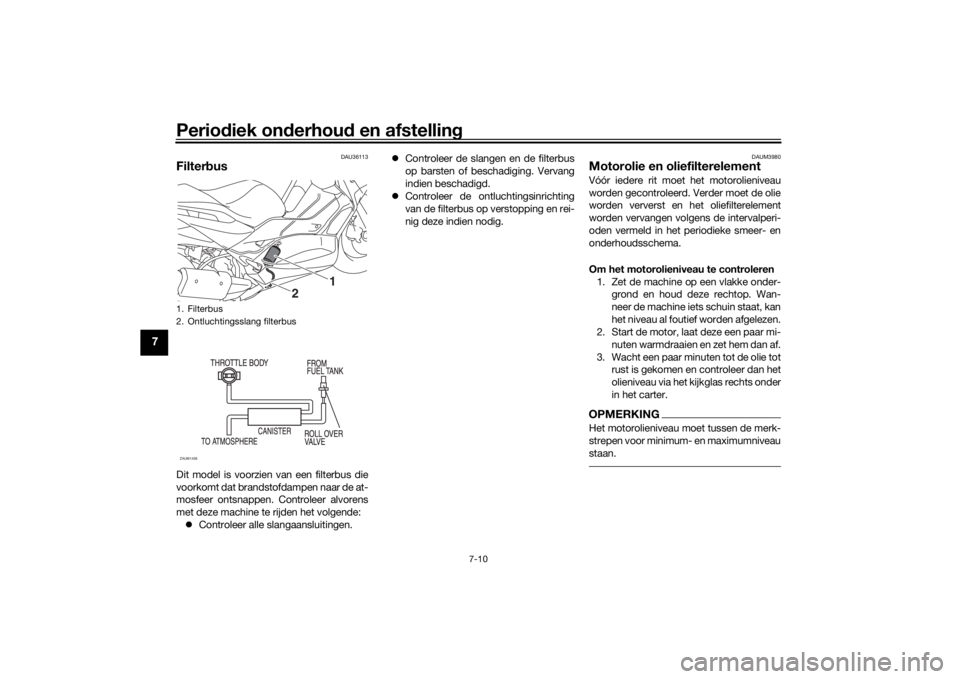

Filter busDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen. 
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAUM3980
Motorolie en oliefilterelementVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas rechts onder
in het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
1. Filterbus
2. Ontluchtingsslang filterbus
2
1
ZAUM1458
UBBAD1D0.book Page 10 Tuesday, October 5, 2021 10:18 AM

Periodiek on derhou d en afstelling
7-36
7
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
 Verwij der de ra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop en draai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sis gelui d stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UBBAD1D0.book Page 36 Tuesday, October 5, 2021 10:18 AM

Index
11-2
11
Stop/Run/Start-schakelaar ................... 4-13
Storingsindicatielampje (MIL) ................. 4-1
Storingzoekschema .............................. 7-35
Stuurschakelaars .................................. 4-12
Stuursysteem, controleren ................... 7-28TTankdop ............................................... 4-17
Toerenteller............................................. 4-3
Tractieregeling ...................................... 4-15UUitlaatkatalysator .................................. 4-19VVeiligheidsinformatie .............................. 1-1
Voertuigidentificatienummer................. 10-1
Voor- en achterremblokken,
controleren ......................................... 7-23
Voorremhendel ..................................... 4-13
Voorste richtingaanwijzer ..................... 7-32
Voorvork, controleren ........................... 7-27
Vrije slag van gasgreep, controleren .... 7-19
Vrije slag voor- en achterremhendel, controleren ......................................... 7-22
V-snaar, controleren ............................. 7-25WWegrijden ............................................... 6-3
Wielen ................................................... 7-22
Wiellagers controleren .......................... 7-28ZZekeringen, vervangen ......................... 7-30
Zijstandaard.......................................... 4-26
UBBAD1D0.book Page 2 Tuesday, October 5, 2021 10:18 AM
