YAMAHA XMAX 300 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: XMAX 300, Model: YAMAHA XMAX 300 2022Pages: 116, PDF-Größe: 4.66 MB

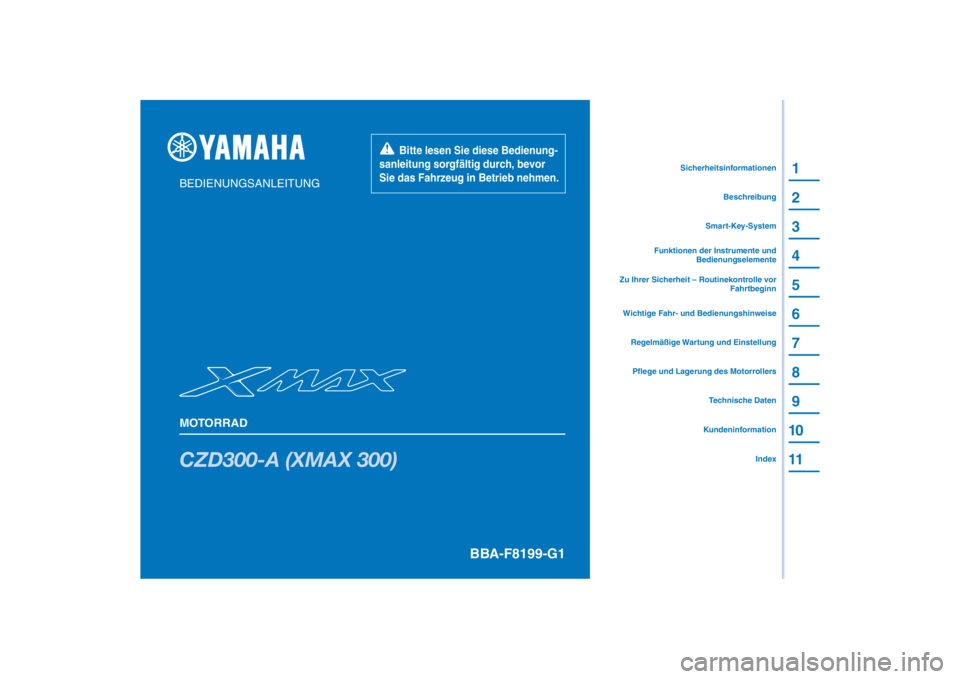

Page 1 of 116
PANTONE285C
CZD300-A (XMAX 300)
1
2
3
4
5
6
7
8
9
10
11
BEDIENUNGSANLEITUNG
MOTORRAD
Bitte lesen Sie diese Bedienung-
sanleitung sorgfältig durch, bevor
Sie das Fahrzeug in Betrieb nehmen.
KundeninformationTechnische Daten
Pflege und Lagerung des Motorrollers
Regelmäßige Wartung und Einstellung Funktionen der Instrumente und
Bedienungselemente
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
Beschreibung
Smart-Key-System
Sicherheitsinformationen
Wichtige Fahr- und Bedienungshinweise
Index
BBA-F8199-G1[German (G)]
Page 2 of 116
GAU81561
Bitte lesen Sie diese Be dienun gsanleitung sorgfälti g d urch, bevor Sie das Fahrzeu g in Betrie b nehmen. Diese
Be dienun gsanleitun g muss, wenn das Fahrzeu g verkauft wir d, b eim Fahrzeu g ver blei ben.
GAU81592
Für Europa
Konformitätserklärung:
Hiermit erklärt MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, dass der Funkanlagentyp Smart-Keyless-Sys-
tem SKEA7E-01 (Smart-Gerät) und SKEA7E-03 (Hand-Gerät) der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
FERN- BEDIENUNG (Smart-Gerät)
Frequenzbereich: 125 kHz
Maximale Funkfrequenzstärke: 117 dBuV/m bei 10 Metern
XMTR COMP. (Hand-Gerät)
Frequenzbereich: 433.92 MHz
Maximale Funkfrequenzstärke: 10 mW
Hersteller:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NiederlandeUBBAG1G0.book Page 1 Tuesday, October 5, 2021 10:08 AM
Page 3 of 116
GAU94452
Für das Vereini gte Köni greich
Konformitätserklärung:
Hiermit erklärt MITSUBISHI ELECTRIC CORPORATION, HIME JI WORKS, dass der Funkanlagentyp Smart-Keyless-Sys-
tem SKEA7E-01 (Smart-Gerät) und SKEA7E-03 (Hand-Gerät) mit der Funkanlagenverordnung 2017 übereinstimmt.
Der vollständige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.mitsubishielectric.com/bu/automotive/doc/ukgb.html
FERN- BEDIENUNG (Smart-Gerät)
Frequenzbereich: 125 kHz
Maximale Funkfrequenzstärke: 117 dBuV/m bei 10 Metern
XMTR COMP. (Hand-Gerät)
Frequenzbereich: 433.92 MHz
Maximale Funkfrequenzstärke: 10 mW
Hersteller:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V., NIEDERLASSUNG VEREINIGTES KÖNIGREICH Units A2-A3, Kingswey Business Park, Forsyth Road, Woking, Surrey. GU21 5SA. Vereinigtes Königreich.
UBBAG1G0.book Page 2 Tuesday, October 5, 2021 10:08 AM
Page 4 of 116
UBBAG1G0.book Page 3 Tuesday, October 5, 2021 10:08 AM
Page 5 of 116
Einführung
GAU10114
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine CZD300-A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurd e.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser CZD300-A nutzen können, lesen Si e bitte diese Bedienungsanleitung sorgfältig durch. Denn die Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wi e Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantie ren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und d ieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffen tlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12412
Diese Anleitun g aufmerksam un d vollstän dig vor d er Inbetrie bnahme des Motorrollers d urchlesen.
UBBAG1G0.book Page 1 Tuesday, October 5, 2021 10:08 AM
Page 6 of 116
Wichtige Informationen in dieser Anleitun g
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Dies ist
das Sicherheits-Warnsym bol. Es warnt Sie vor potenziellen Verletzun gsg efahren.
Befol gen Sie alle S icherheitsanweisun gen, die diesem Symb ol fol gen, um mö gliche schwere
o der tö dliche Verletzun gen zu vermei den.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, d ie, wenn sie nicht vermie-
d en wir d, zu tö dlichen o der schweren Verletzun gen führen kann.
Das Zeichen ACHTUNG bed eutet, dass spezielle Vorsichtsmaßnahmen getroffen wer den
müssen, um eine Beschä dig ung d es Fahrzeu gs o der an deren Ei gentums zu vermei den.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
UBBAG1G0.book Page 1 Tuesday, October 5, 2021 10:08 AM
Page 7 of 116
Wichtige Informationen in dieser Anleitun g
GAUM1013
CZD300-A
BEDIENUNG SANLEITUNG
©2022 MBK INDU STRIE
1. Aufla ge, Septem ber 2021
Alle Rechte vor behalten
Nach druck, Vervielfälti gung und Ve rbreitun g,
auch auszu gsweise,
ist ohne schriftliche Genehmi gun g d er
MBK INDU STRIE
nicht gestattet.
Ge druckt in Frankreich.
UBBAG1G0.book Page 2 Tuesday, October 5, 2021 10:08 AM
Page 8 of 116
InhaltsverzeichnisSicherheitsinformationen ................ 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
Beschrei bun g................................... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
S mart-Key- System .......................... 3-1
Smart-Key-System ......................... 3-1
Reichweite des
Smart-Key-Systems .................... 3-2
Handhabung von Smart Key und
mechanischen Schlüsseln........... 3-3
Smart Key ....................................... 3-5
Smart-Key-Batterie ersetzen .......... 3-6
Zündschloss ................................... 3-8
Funktionen der Instrumente
und Bedienun gselemente ............... 4-1
Kontrollleuchten und Warnleuchten .............................. 4-1
Geschwindigkeitsmesser ............... 4-3
Drehzahlmesser .............................. 4-3
Multifunktionsanzeige..................... 4-4
Lenkerarmaturen .......................... 4-12
Handbremshebel (Vorderradbremse) .................... 4-13
Handbremshebel (Hinterradbremse) ..................... 4-14 Antiblockiersystem (ABS).............. 4-14
Traktionskontrollsystem ................ 4-15
Tankverschluss ............................. 4-17
Kraftstoff ....................................... 4-18
Kraftstofftank-Überlaufschlauch ... 4-19
Abgaskatalysator .......................... 4-20
Ablagefächer ................................. 4-20
Windschutzscheibe ....................... 4-22
Lenkerposition ............................. 4-24
Federbeine einstellen .................... 4-25
Nebenverbraucheranschluss ....... 4-25
Seitenständer ................................ 4-26
Zündunterbrechungs- und
Anlasssperrschalter-System...... 4-27
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrt beg inn ... 5-1
Wichti ge Fahr- un d
Be dienun gshinweise ........................ 6-1
Einfahrvorschriften .......................... 6-1
Motor starten .................................. 6-2
Anfahren .......................................... 6-3
Beschleunigen und Verlangsamen .............................. 6-3
Bremsen .......................................... 6-3
Tipps zum Kraftstoffsparen............. 6-4
Parken ............................................. 6-4 Re
gelmäßi ge Wartun g un d
Einstellung ........................................ 7-1
Bordwerkzeug ................................ 7-2
Regelmäßige Wartungstabellen...... 7-3
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und Schmiertabelle ............................ 7-4
Abdeckung abnehmen und montieren .................................... 7-8
Zündkerze prüfen ........................... 7-9
Kanister......................................... 7-10
Motoröl und Ölfiltereinsatz ........... 7-10
Achsgetriebeöl .............................. 7-13
Kühlflüssigkeit............................... 7-14
Fi
ltereinsätze von Luftfilter und Riementriebgehäuse-Luftfilter ... 7-16
Spiel des Gasdrehgriffs prüfen ..... 7-19
Ventilspiel ..................................... 7-19
Reifen............................................ 7-20
Gussräder ..................................... 7-21
Spiel des Vorder- und Hinterradbremshebels
überprüfen ................................. 7-22
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 7-22
Bremsflüssigkeitsstand prüfen ..... 7-23
Wechseln der Bremsflüssigkeit .... 7-24
Keilriemen kontrollieren ................ 7-25
UBBAG1G0.book Page 1 Tuesday, October 5, 2021 10:08 AM
Page 9 of 116
Inhaltsverzeichnis
Bowdenzüge prüfen und schmieren ..................................7-25
Gasdrehgriff und Gaszug kontrollieren und schmieren.......7-25
Bremshebel vorn und hinten
schmieren ..................................7-26
Haupt- und Seitenständer prüfen und schmieren ................7-26
Teleskopgabel prüfen ....................7-27
Lenkung prüfen .............................7-27
Radlager prüfen .............................7-28
Batterie ..........................................7-28
Sicherungen wechseln ..................7-29
Scheinwerfer .................................7-31
Standlichter ...................................7-31
Bremslicht/Rücklicht .....................7-32
Vorderer Blinker.............................7-32
Lampe des hinteren Blinkers .........7-32
Kennzeichenleuchten-Lampe auswechseln ..............................7-33
Fehlersuche ...................................7-33
Fehlersuchdiagramm.....................7-35
Notfall-Modus ...............................7-37
Pfle ge un d La gerun g d es
Motorrollers .......................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege ..............................................8-1
Lagern .............................................8-3 Technische Daten
............................ 9-1
Kun deninformation ........................ 10-1
Identifizierungsnummern .............. 10-1
Diagnose-Steckverbinder ............. 10-2
Fahrzeugdaten-Aufzeichnung....... 10-2
In dex ................................................ 11-1
UBBAG1G0.book Page 2 Tuesday, October 5, 2021 10:08 AM
Page 10 of 116
1-1
1
Sicherheitsinformationen
GAU1026B
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte: Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrol-
lerhändler, um Ausbildungskurse in
Ihrer Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1. Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem Bei-
fahrer ausgelegt.
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu reduzie-
ren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals einen Motorrol-
ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.UBBAG1G0.book Page 1 Tuesday, October 5, 2021 10:08 AM
