Manutenzione e regolazione perio diche
7-14
7
HAUS1203
Li qui do refri geranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU78580
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo sul cavalletto centrale.
NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappetino poggiapiedi sini-
stro tirandolo verso l’alto.
Li
qui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.18 L (0.19 US qt, 0.16 Imp.qt)

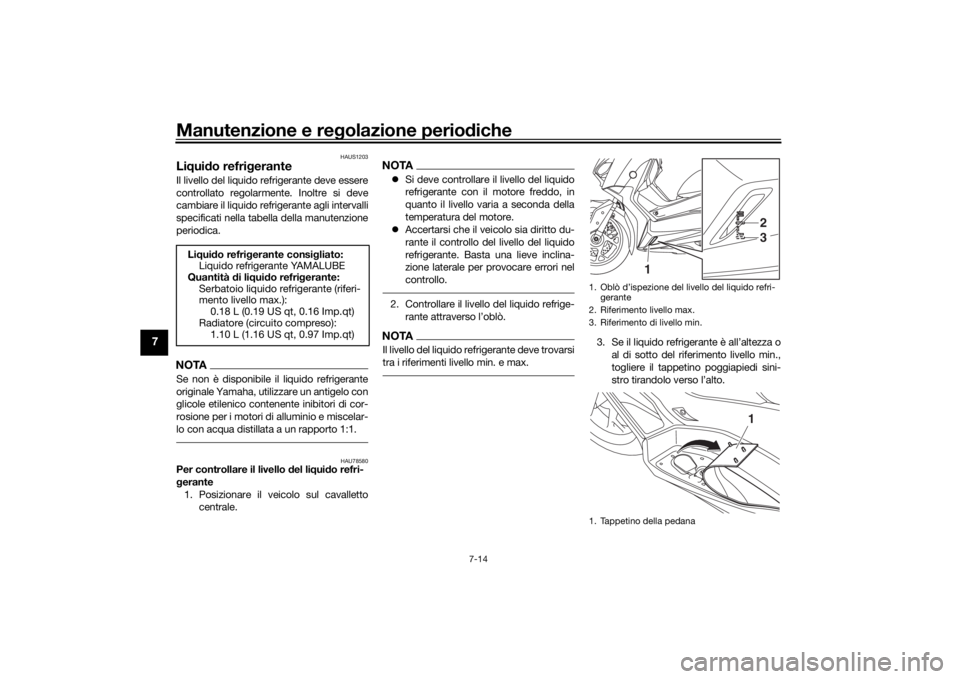

Radiatore (circuito compreso): 1.10 L (1.16 US qt, 0.97 Imp.qt)1. Oblò d’ispezione del livello del liquido refri-
gerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappetino della pedana
1
23
1
UBBAH1H0.book Page 14 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-31
7
Se un fusibile è bruciato, sostituirlo come
segue.
1. Spegnere il blocchetto accensione e spegnere il circuito elettrico in que-
stione. 2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Accendere il blocchetto accensione e
poi il circuito elettrico in questione per
controllare se il dispositivo funziona.
1. Fusibile sistema di segnalazione 2
2. Fusibile sistema di segnalazione
3. Fusibile centralina ABS
4. Fusibile principale 2
5. Fusibile motorino ventola radiatore
6. Fusibile di backup
7. Fusibile di riserva
8. Fusibile motorino ABS
9. Fusibile del solenoide ABS
10.Fusibile dell’indicatore di direzione e della luce d’emergenza
11.Fusibile terminale 1 (per presa ausiliaria (CC))
12.Fusibile risposta automaticaZAUM1529
1
2
3
4
5
6 7
891011
7
Fusibili secon
do specifica:
Fusibile principale:
20.0 A
Fusibile principale 2: 7.5 A
Fusibile terminale 1: 2.0 A
Fusibile dell’impianto di segnalazio-
ne: 10.0 A
Fusibile sistema di segnalazione 2:
7.5 A
Fusibile motorino ventola radiatore: 7.5 A
Fusibile di backup: 7.5 A
Fusibile degli indicatori di direzione
e delle luci d’emergenza: 7.5 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile risposta automatica:
2.0 A
UBBAH1H0.book Page 31 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-37
7
HAU86420

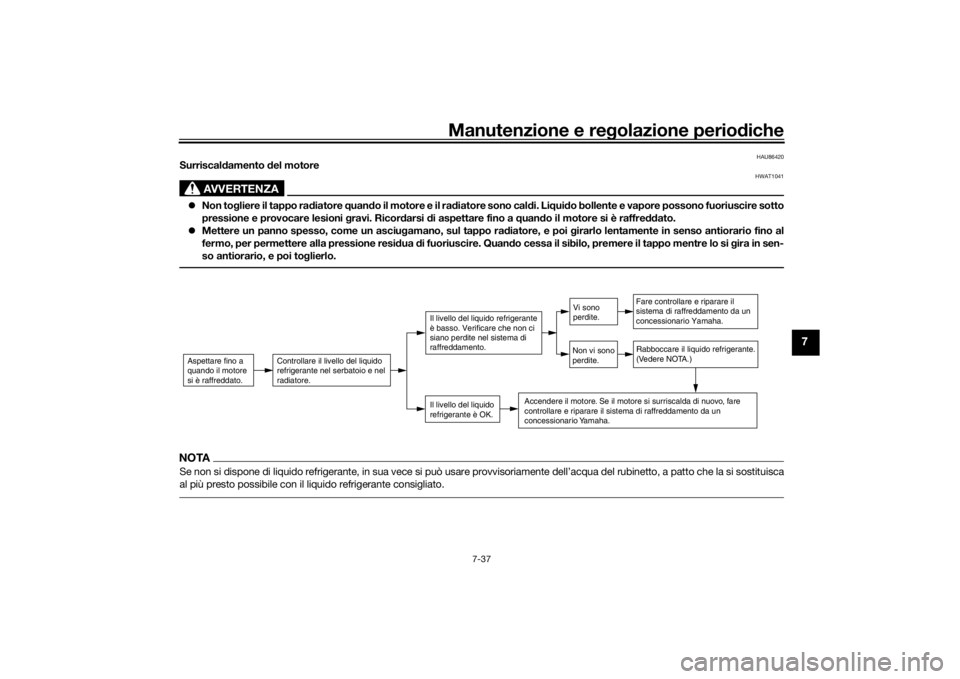

Surriscal damento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo ra diatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricord arsi di aspettare fino a quan do il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Aspettare fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è OK.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Rabboccare il liquido refriger ante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda di n uovo, fare
controllare e ripar are il sistema di raffreddamento da un
concessionario Y amaha.
Vi sono
perdite.
Non vi sono
perdite.
UBBAH1H0.book Page 37 Friday, September 24, 2021 1:48 PM

Caratteristiche tecniche
9-1
9
Dimensioni:Lunghezza totale:2185 mm (86.0 in)
Larghezza totale:
775 mm (30.5 in)
Altezza totale: 1415/1465 mm (55.7/57.7 in)
Altezza alla sella: 795 mm (31.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 2.6 m (8.53 ft)Peso:Peso in ordine di marcia:179 kg (395 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: SOHC
Numero di cilindri:
Monocilindro
Cilindrata: 292 cm3
Alesaggio  corsa:
70.0  75.9 mm (2.76  2.99 in)
Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA o MB
Quantità di olio motore: Cambio olio: 1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro olio: 1.60 L (1.69 US qt, 1.41 Imp.qt)Olio della trasmissione finale:Tipo:
Olio motore SAE 10W-30 tipo SE
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiatore (tutto il circuito compreso): 1.10 L (1.16 US qt, 0.97 Imp.qt)Carburante:Carburante consigliato:Benzina senza piombo (E10 accettabile)
Numero di ottano (RON): 95
Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante: 2.4 L (0.63 US gal, 0.53 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione: B741 03Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70-15 M/C 56S
Produttore/modello:
MICHELIN/CITY GRIP 2Pneumatico posteriore:Tipo:Senza camera d'aria
Misura:
140/70-14 M/C 68S
Produttore/modello: MICHELIN/CITY GRIP 2
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
