Page 21 of 94

COMMANDES ET INSTRUMENTS
3-6
3
L’écran multifonction affiche les éléments
suivants :
un afficheur du niveau de carburant
un afficheur de la température du li-
quide de refroidissement
un compteur kilométrique
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue depuis que le
segment inférieur de l’afficheur et l’in-
dicateur d’alerte du niveau de carbu-
rant se sont mis à clignoter)un dispositif embarqué de diagnostic
de pannes
une montre
un afficheur de la température atmos-
phérique
un indicateur de changement d’huile
un indicateur de remplacement de la
courroie trapézoïdale
N.B.Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Lorsque la clé est tournée à la position
“ON”, tous les segments de l’écran
multifonction s’affichent progressive-
ment l’un après l’autre, puis
s’éteignent, cela en guise de test du
circuit électrique.
Pour le modèle vendu au R.-U., la dis-
tance parcourue s’affiche en milles et
les températures en °C.
Pour le modèle vendu dans les autres
pays, la distance parcourue s’affiche
en kilomètres et les températures en
°C.
Modes compteur kilométrique et totali-
sateur journalier
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “Odo” et tota-
lisateurs journaliers “Trip”) dans l’ordre
suivant :
Odo → Trip 1 → Trip 2 → Odo
Lorsqu’il reste environ 2.0 L (0.53 US gal,
0.44 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve
“Trip F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affi-
chage des compteurs (compteur kilomé-
trique et totalisateurs journaliers) se modifie
comme suit à la pression sur le bouton de
sélection “SELECT” :
Trip F → Trip 1 → Trip 2 → Odo → Trip F
1. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
2. Indicateur de changement d’huile “OIL
CHANGE”
3. Indicateur d’alerte de chaussée
verglacée “ ”ZAUM1009
1/21/2CLOCKOUT TEMP
°C
TRIP2
V-beltOIL CHANGE2
3
1
U1SDF1F0.book Page 6 Monday, September 23, 2013 4:41 PM
Page 22 of 94

COMMANDES ET INSTRUMENTS
3-7
3
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur le
bouton “SELECT” jusqu’à ce que “Trip” ou
“Trip F” s’affiche, puis appuyer sur le bou-
ton “RESET” pendant au moins une se-
conde. Si, une fois le plein de carburant ef-
fectué, la remise à zéro du totalisateur de la
réserve n’est pas effectuée manuellement,
elle s’effectue automatiquement, et l’affi-
chage retourne au mode affiché précédem-
ment après que le véhicule a parcouru une
distance d’environ 5 km (3 mi).N.B.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant in-
dique la quantité de carburant qui se trouve
dans le réservoir. Les segments de l’affi-
cheur du niveau de carburant s’éteignent
dans la direction de “E” (vide) au fur et à
mesure que le niveau diminue. Lorsque le
niveau de carburant est bas et que seul le
segment à proximité de “E” reste affiché,
ce dernier se met à clignoter. Refaire le
plein dès que possible.
Afficheur de la température du liquide de
refroidissement
Quand la clé de contact est sur “ON”, l’affi-
cheur de la température du liquide de re-
froidissement indique la température du li-
quide de refroidissement. La température
du liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur. Si le segment su-
périeur et l’indicateur de température du li-
quide de refroidissement “H”, “C” cli-
gnotent, arrêter le véhicule et laisser
refroidir le moteur. (Voir page 6-38.)
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Indicateur de changement d’huile “OIL
CHANGE”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 5000
km (3000 mi), puis tous les 5000 km (3000
mi) par la suite, afin de signaler que l’huile
moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’huile.
(Voir page 6-13.)
Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir at-
teint l’échéance du changement d’huile re-
commandée), ne pas oublier de réinitialiser

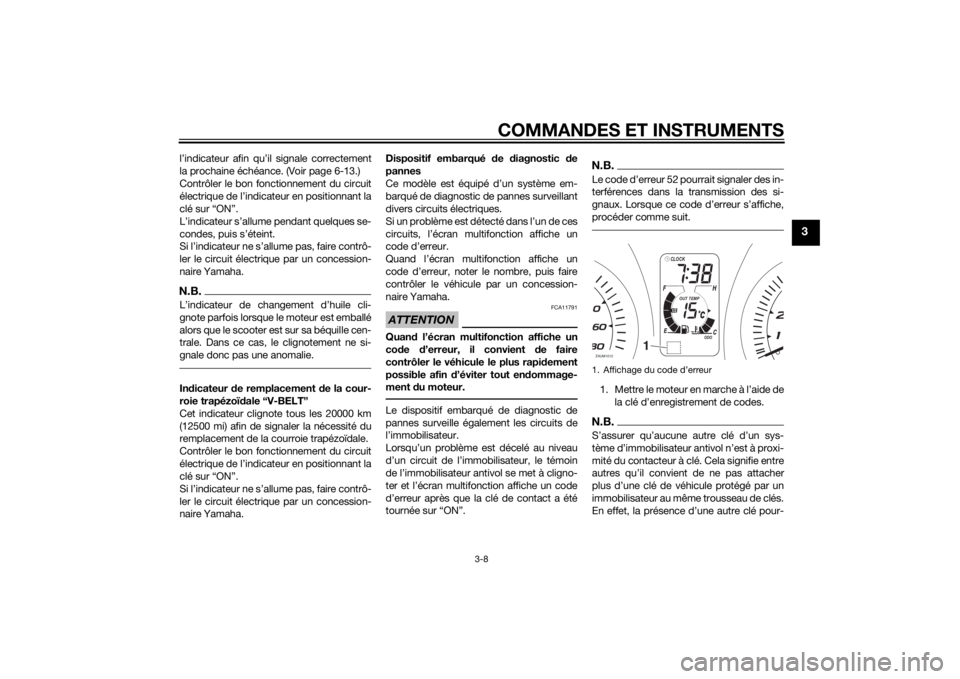

1. Totalisateur de la réserveZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
ZAUM1011
1/21/2CLOCKOUT TEMP
°C
TRIP1
U1SDF1F0.book Page 7 Monday, September 23, 2013 4:41 PM
Page 23 of 94

COMMANDES ET INSTRUMENTS
3-8
3
l’indicateur afin qu’il signale correctement
la prochaine échéance. (Voir page 6-13.)
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en positionnant la
clé sur “ON”.
L’indicateur s’allume pendant quelques se-
condes, puis s’éteint.
Si l’indicateur ne s’allume pas, faire contrô-
ler le circuit électrique par un concession-
naire Yamaha.N.B.
gnote parfois lorsque le moteur est emballé
alors que le scooter est sur sa béquille cen-
trale. Dans ce cas, le clignotement ne si-
gnale donc pas une anomalie.Indicateur de remplacement de la cour-
roie trapézoïdale “V-BELT”
Cet indicateur clignote tous les 20000 km
(12500 mi) afin de signaler la nécessité du
remplacement de la courroie trapézoïdale.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en positionnant la
clé sur “ON”.
Si l’indicateur ne s’allume pas, faire contrô-
ler le circuit électrique par un concession-
naire Yamaha.Dispositif embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Si un problème est détecté dans l’un de ces
circuits, l’écran multifonction affiche un
code d’erreur.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
ATTENTION
FCA11791
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire
contrôler le véhicule le plus rapidement
possible afin d’éviter tout endommage-
ment du moteur.Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur antivol se met à cligno-
ter et l’écran multifonction affiche un code
d’erreur après que la clé de contact a été
tournée sur “ON”.
N.B.
terférences dans la transmission des si-
procéder comme suit.1.
N.B.
mité du contacteur à clé. Cela signifie entre
immobilisateur au même trousseau de clés.
1. ZAUM1012
1/21/2CLOCKOUT TEMP
°CODO
1
U1SDF1F0.book Page 8 Monday, September 23, 2013 4:41 PM
Page 24 of 94

COMMANDES ET INSTRUMENTS
3-9
3
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Montre
Réglage de la montre :1. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton
de remise à zéro “RESET” pendant au
moins deux secondes.
2. Une fois que l’affichage des heures
clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro
“RESET”.
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.4. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Afficheur de la température atmosphé-
rique
L’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphé-
rique réelle.
L’indicateur d’alerte de chaussée
verglacée “ ” clignote lorsque la tempéra-
ture est inférieure à 4 °C.
N.B.Lorsque la température atmosphé-
rique descend en dessous de –9 °C,
l’écran n’affiche plus que –9 °C.
Lorsque la température atmosphé-
rique dépasse 50 °C, l’écran n’affiche
plus que 50 °C.
Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h (12.5
mi/h) environ) ou lors des arrêts aux
feux de signalisation, passages à ni-
veau, etc.

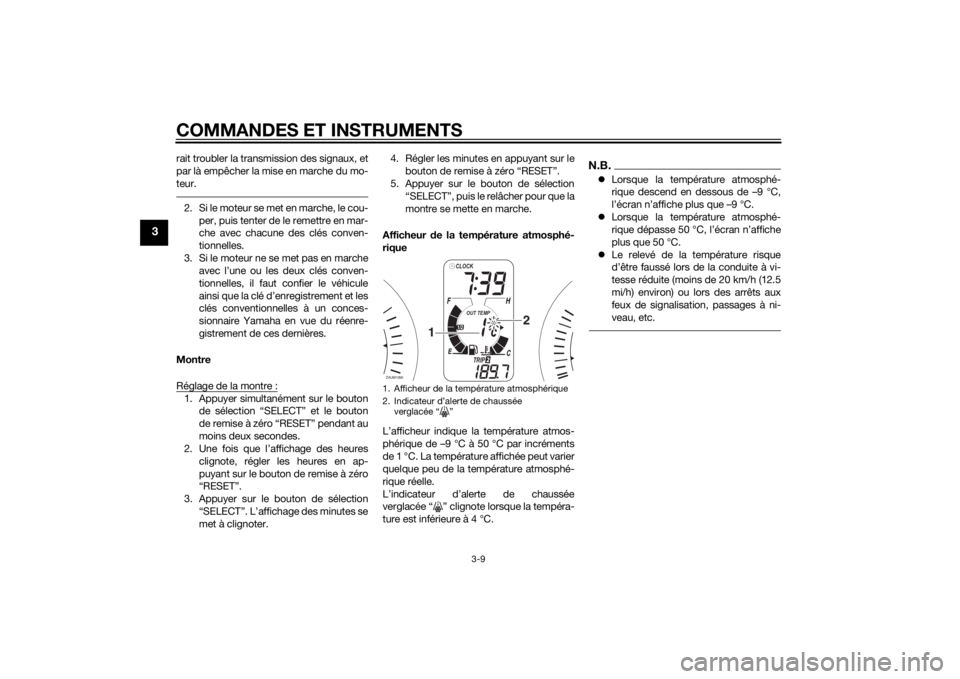

1. Afficheur de la température atmosphérique
2. Indicateur d’alerte de chaussée
verglacée “ ”ZAUM1056
1/21/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDF1F0.book Page 9 Monday, September 23, 2013 4:41 PM
Page 25 of 94

COMMANDES ET INSTRUMENTS
3-10
3
FAU12332
Alarme antivol (en option)Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU1234F

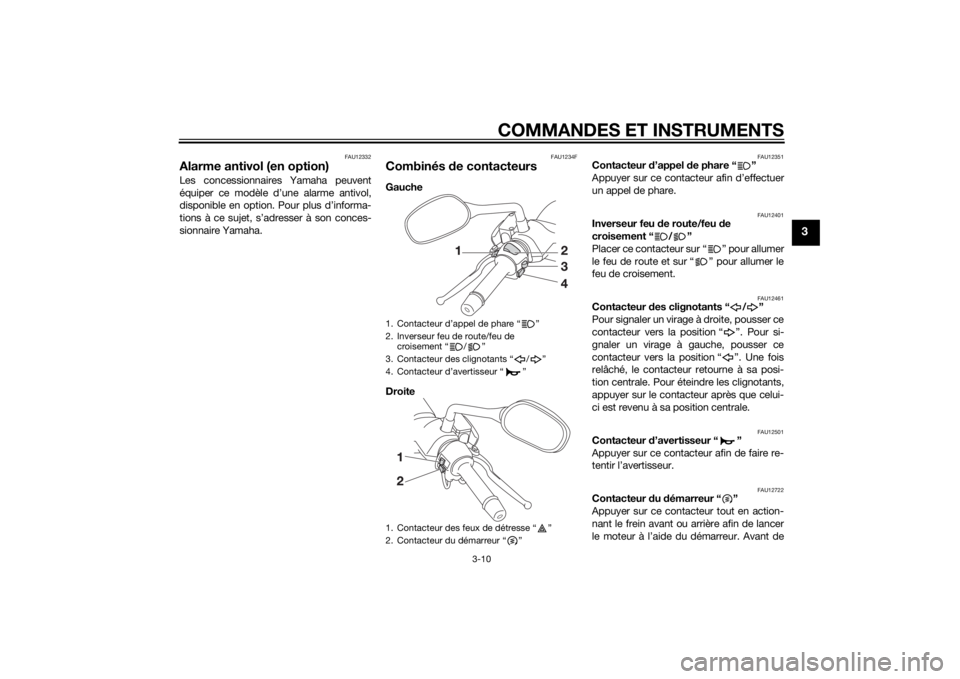

Combinés de contacteursGauche
Droite
FAU12351
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12401
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12722
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de
croisement “ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
1. Contacteur des feux de détresse “ ”
2. Contacteur du démarreur “ ”
U1SDF1F0.book Page 10 Monday, September 23, 2013 4:41 PM
Page 26 of 94

COMMANDES ET INSTRUMENTS
3-11
3
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
FAU12734
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAU12952
Levier de frein arrièreL e l e vi e r d e fr ei n a r r i è r e se t r o uv e s u r l a p o i -
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.

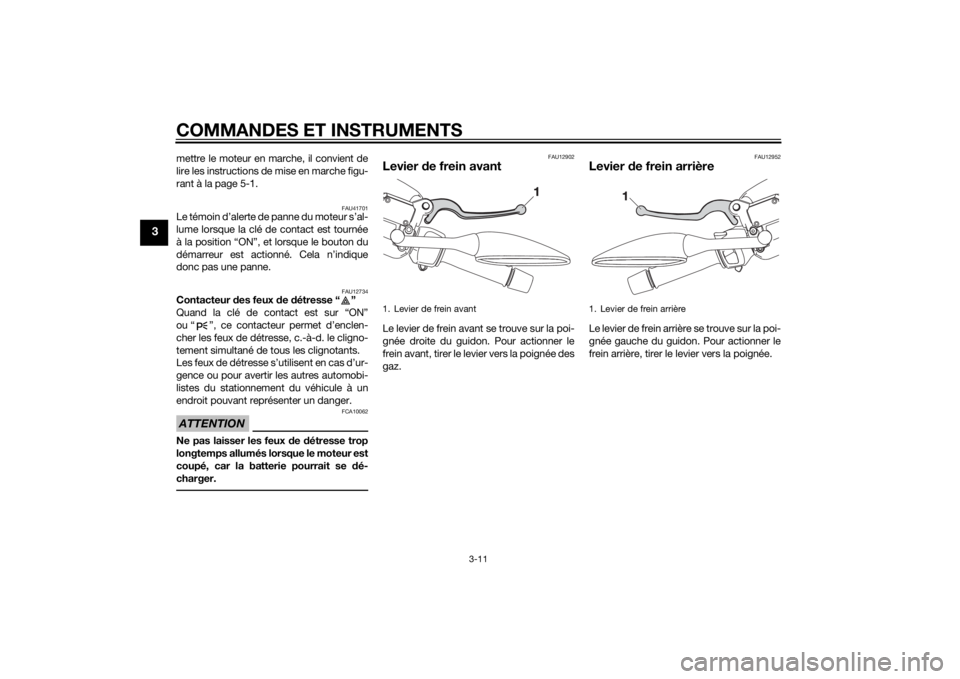

1. Levier de frein avant
1. Levier de frein arrière
U1SDF1F0.book Page 11 Monday, September 23, 2013 4:41 PM
Page 27 of 94

COMMANDES ET INSTRUMENTS
3-12
3
FAU54001
Système d’antiblocage des
roues (pour modèles à ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir aux leviers de frein.
Dans ce cas, continuer à utiliser les freins et
laisser le système ABS fonctionner ; ne pas
“pomper” sur les freins au risque de réduire
l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B.Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires afin de pouvoir
effectuer ce test. Il convient donc de
s’adresser à un concessionnaire
Yamaha.ATTENTION
FCA16121
Éloigner tous types d’aimants (y compris
doigts et tournevis magnétiques, etc.)
des moyeux de roue avant et arrière,sous peine de risquer d’endommager les
rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS.

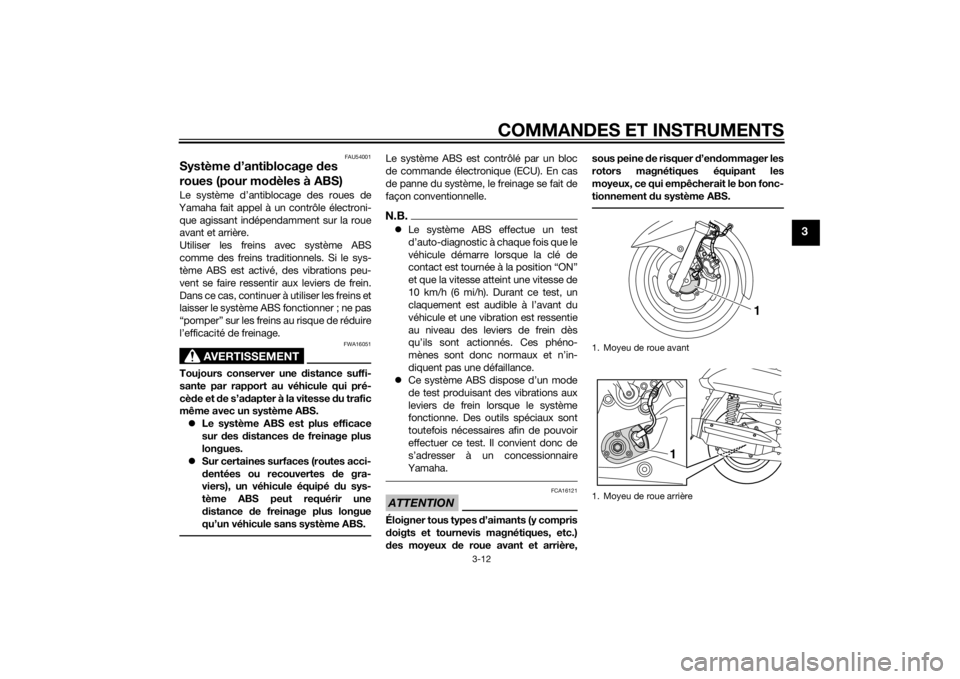

1. Moyeu de roue avant
1. Moyeu de roue arrière
1
1
U1SDF1F0.book Page 12 Monday, September 23, 2013 4:41 PM
Page 28 of 94

COMMANDES ET INSTRUMENTS
3-13
3
FAUM2991
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir de
carburant
1. Introduire la clé dans la serrure et la
tourner dans le sens inverse des
aiguilles d’une montre. La serrure est
alors débloquée. Tirer le couvercle
pour ouvrir.
2. Pour retirer le bouchon du réservoir de
carburant, le tourner dans le sens in-
verse des aiguilles d’une montre, puis
l’enlever.Fermeture du bouchon du réservoir de
carburant
1. Poser le bouchon du réservoir de car-
burant au niveau de l’ouverture du ré-
servoir et tourner le bouchon dans le
sens des aiguilles d’une montre.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.2. Refermer le couvercle, tourner la clé
dans le sens des aiguilles d’une mon-
tre pour le remettre en place, puis la
retirer.
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.

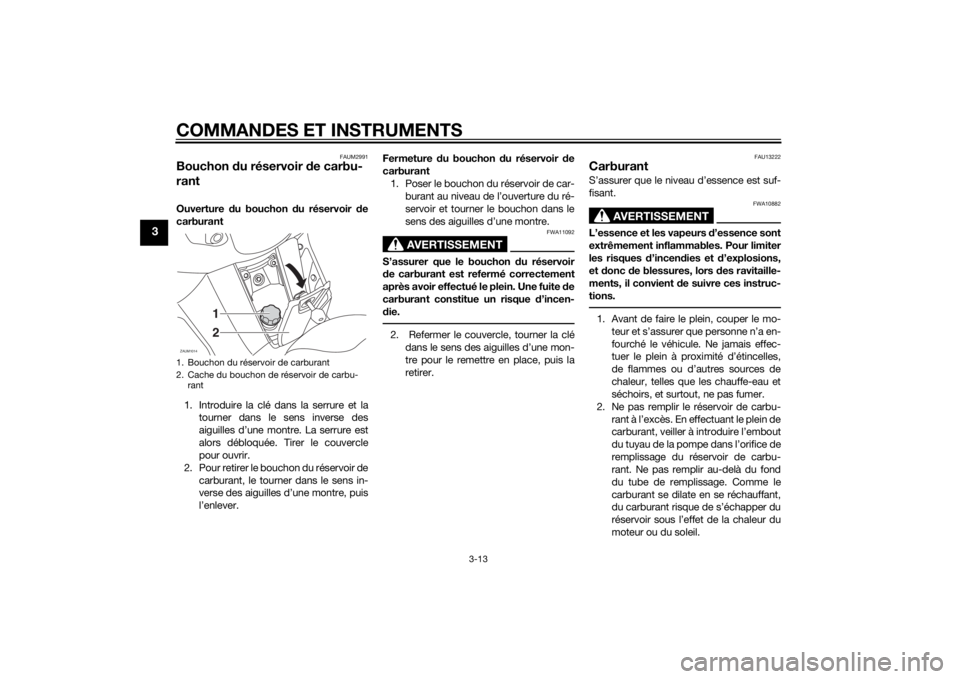

1. Bouchon du réservoir de carburant
2. Cache du bouchon de réservoir de carbu-
rantZAUM1014
12
U1SDF1F0.book Page 13 Monday, September 23, 2013 4:41 PM
Page 29 of 94

COMMANDES ET INSTRUMENTS
3-14
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence oud’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAUM3110
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.

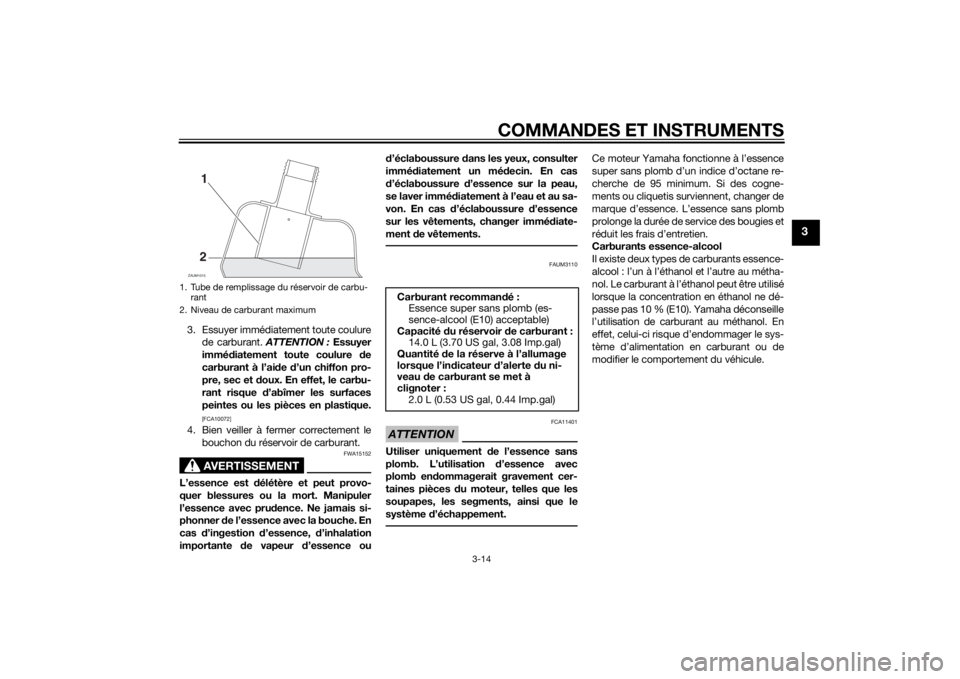

1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximumZAUM1015
12
Carburant recommandé:
Essence super sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantité de la réserve à l’allumage
lorsque l’indicateur d’alerte du ni-
veau de carburant se met à
clignoter :
2.0 L (0.53 US gal, 0.44 Imp.gal)
U1SDF1F0.book Page 14 Monday, September 23, 2013 4:41 PM
Page 30 of 94

COMMANDES ET INSTRUMENTS
3-15
3
FAU13446
Pots catalytiquesLe système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU13933

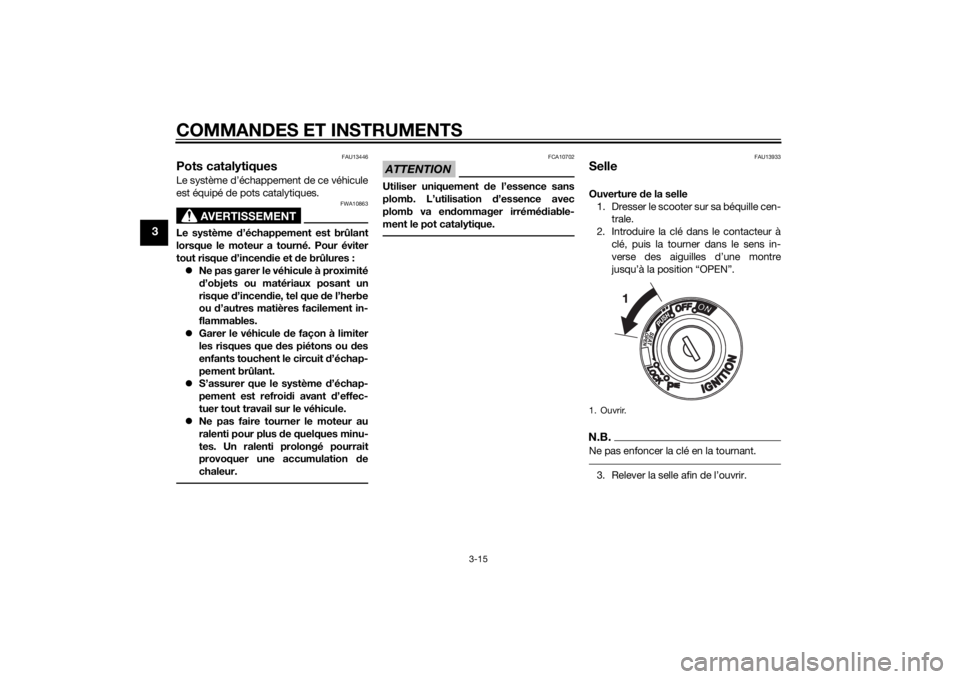

SelleOuverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “OPEN”.N.B.Ne pas enfoncer la clé en la tournant.3. 1. Ouvrir.
U1SDF1F0.book Page 15 Monday, September 23, 2013 4:41 PM
